Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

  • диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
  • диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
  • ширина колпака = диаметр внутренней трубы × коэффициент 1,9.

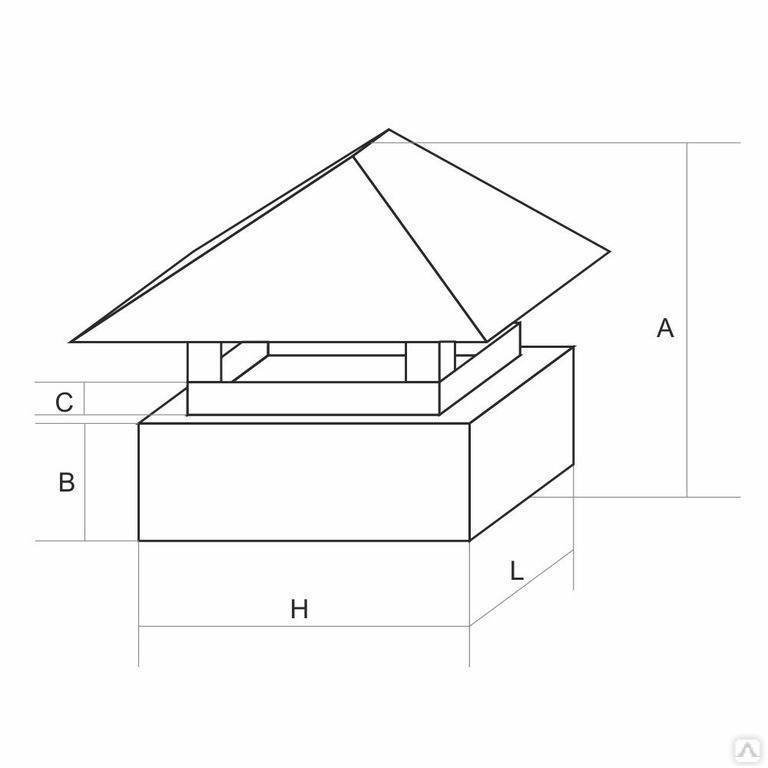

Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Видео описание

Как делается колпак на трубу, смотрите в этом видеоролике:

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

  1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
  2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
  3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
  4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Видео описание

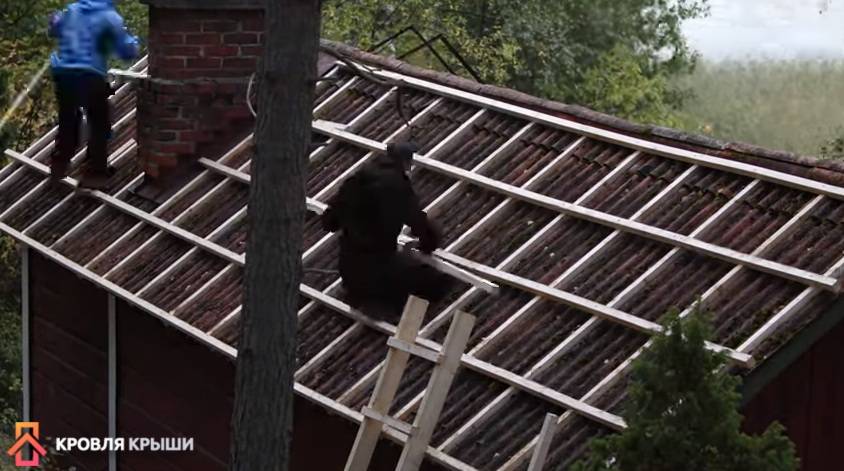

Наглядно про монтаж колпака на дымоходную трубу альпинистами – в этом видео:

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.

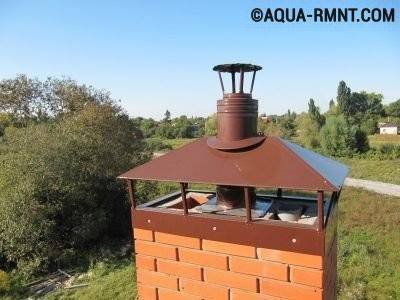

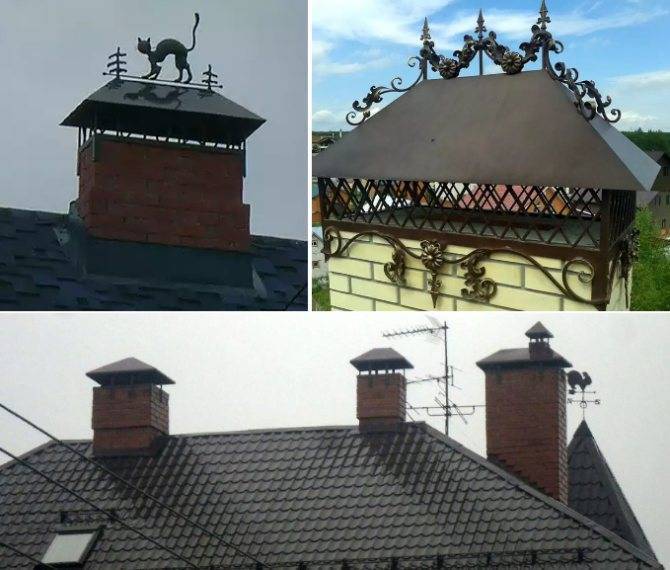

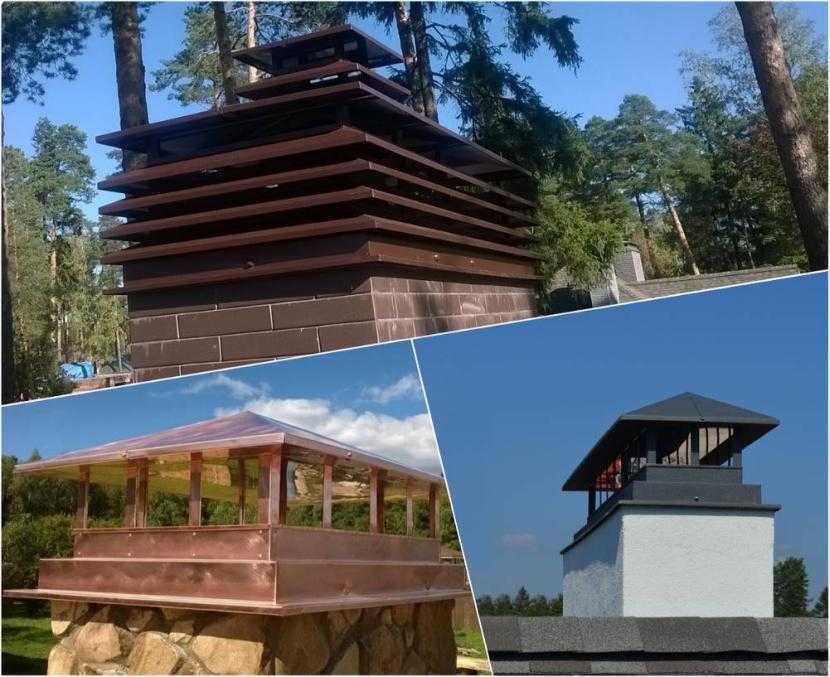

Роскошный кованый колпак на дымоходИсточник metkolor.ru

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

  • размер широкой части диффузора – 1,25d;
  • диаметр кольца – 2d;
  • высота кольца – 1,2d;
  • расстояние от нижней кромки кольца до узкой части диффузора – d/2;
  • высота диффузора – d/2 + 1,2d;
  • ширина зонта – 1,7d.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

  • диффузор;
  • входной патрубок;
  • кольцо;
  • зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

  • диаметр дымохода – d1;
  • диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
  • высота диффузора – H.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

  1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
  2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
  3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
  4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
  5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
  6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками Вариант переходника для прямоугольного дымохода

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

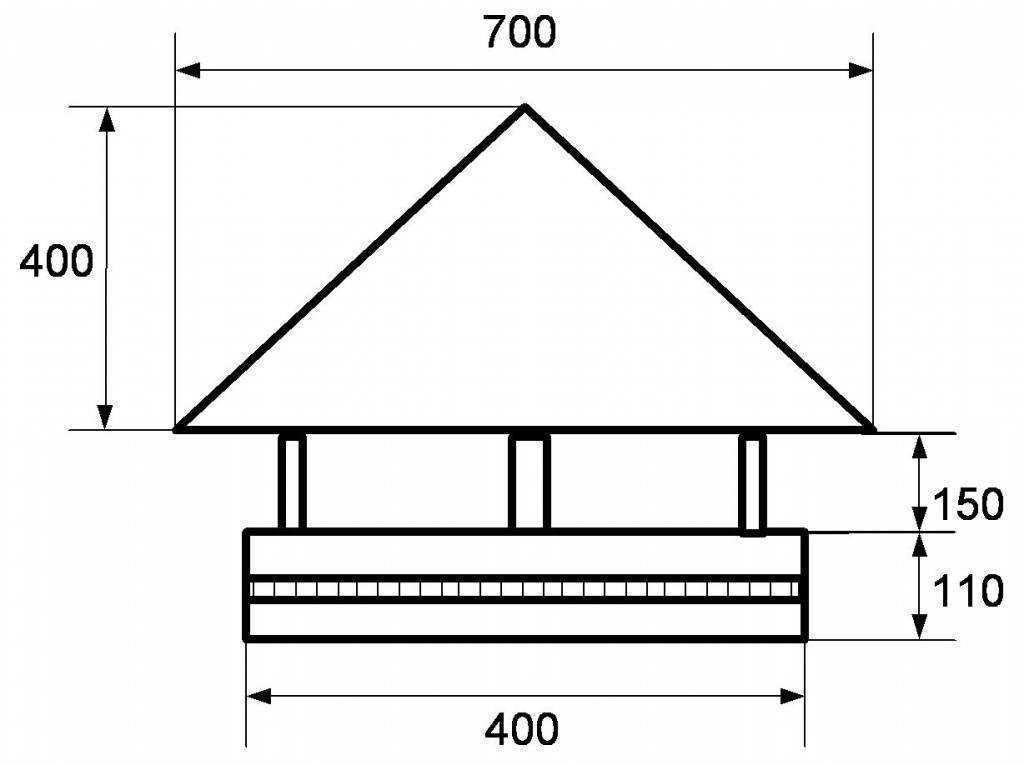

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.
Популярные статьи  Зимний сад в частном доме и квартире: рекомендации по созданию и содержанию

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими рукамиПоследний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Принцип работы колпака на дымоходной трубе

  1. Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
  2. Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
  3. Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
  4. Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
  5. При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.

Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.

Нужно ли ставить колпак — рекомендации

Касательно установки зонтов на дымовые трубы нормативные документы разных стран выдвигают различные требования. Например, в европейских государствах допускается монтировать насадки только на вентиляционные каналы, а на дымоходы строго запрещается. В Украине нельзя ставить колпаки на трубы, подключенные к газовым котлам. В Российской Федерации и Беларуси прямого запрета нет, но формулировка СНиП весьма расплывчатая:

«Дефлекторы, зонты и прочие насадки на дымоходах не должны препятствовать свободному выходу продуктов горения».

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

В этом дымнике выбросы проходят по сквозной трубе и не встречают препятствий

Мы предлагаем подойти к решению вопроса с точки зрения безопасности и практичности, а уж потом думать о красоте. Перед тем как сделать и водрузить колпак на дымоход, учтите следующие рекомендации:

  1. Круглые стальные трубы, отводящие дым от высокоэффективных котлов с КПД более 85%, закрывать традиционным грибком нельзя. Воспользуйтесь конусной насадкой в виде открытого сопла, которая не обледенеет при любом морозе.
  2. Кирпичный дымоход без вставок, присоединенный к теплогенератору с высоким КПД, можно защитить насадкой в виде крышки с проходящим насквозь патрубком, как это сделано на фото.
  3. На вертикальные каналы от печей и ТТ-котлов устанавливать зонты допускается. Чтобы железный козырек долго выполнял защитную функцию на печной трубе, предусмотрите внутри пластину из нержавеющей стали.
  4. На дымоотводные блоки, сложенные из кирпича и снабженные боковыми продухами, очень желательно монтировать двускатные либо вальмовые колпаки. Цель – закрыть от осадков и ветра верхнюю часть кладки, не касаясь газоходных отверстий по бокам.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Здесь заметно, что колпак не мешает выходить дыму через боковые продухи, но за 15 лет эксплуатации железо над газоходом покрылось ржавчиной

Чтобы защитить кирпичный блок, где вытяжные и дымоходные трубы открыты сверху, закажите или смастерите короб с несколькими сквозными патрубками, вставляемыми в эти каналы. Сверху на выводы вентиляции ставьте обычные грибки, а на газовые – конусные сопла, как изображено на фото.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Вытяжные и газоходные каналы оснащаются разными насадками

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

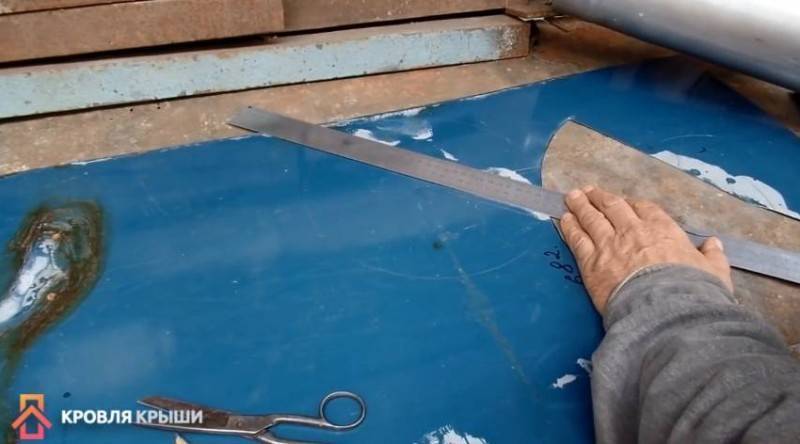

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Вырезанная заготовка

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

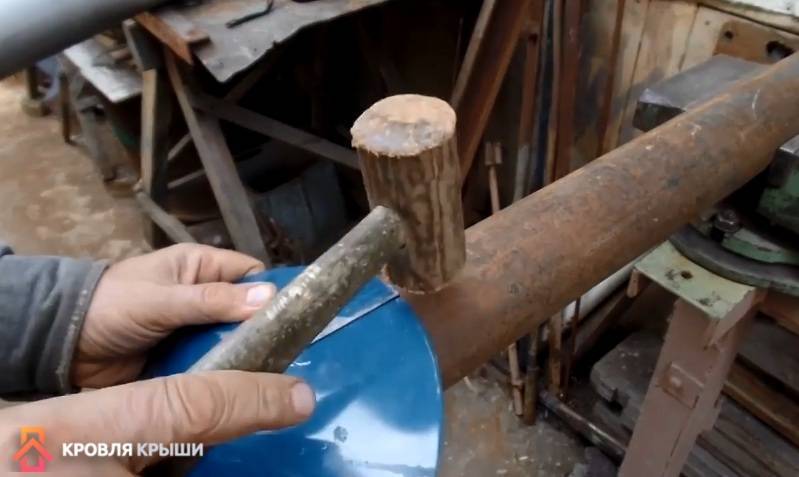

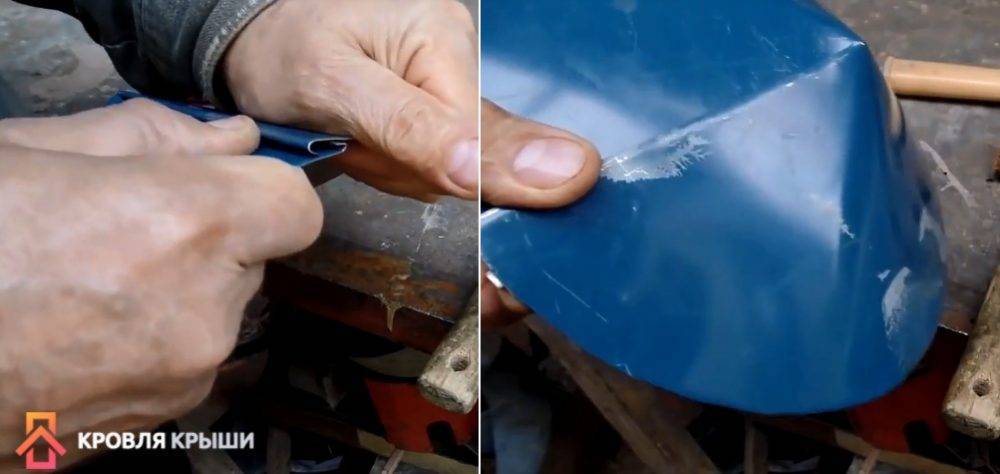

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

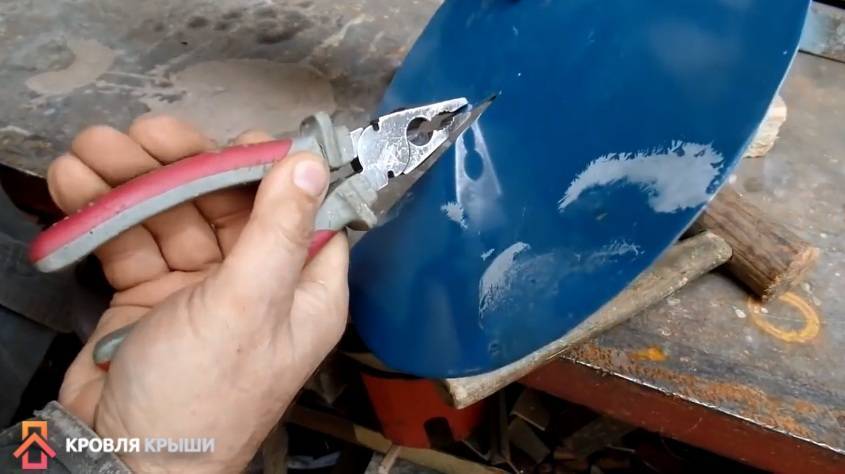

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

Популярные статьи  Какой выбрать алмазный диск: ТОП-12 лучших производителей

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

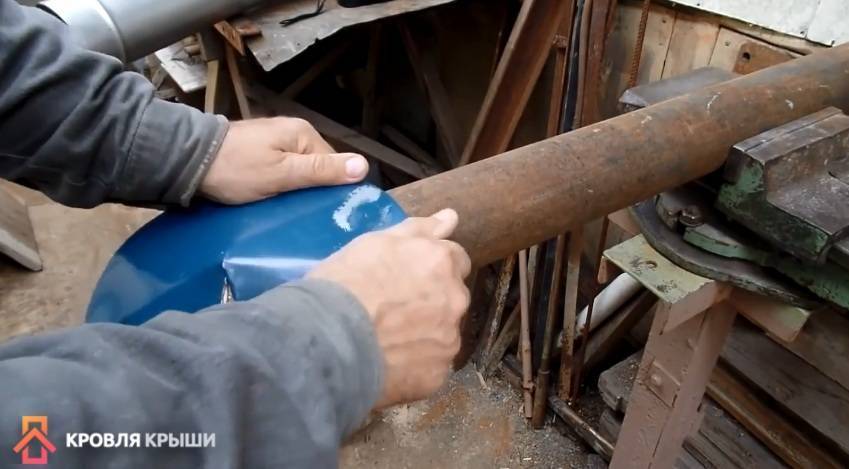

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

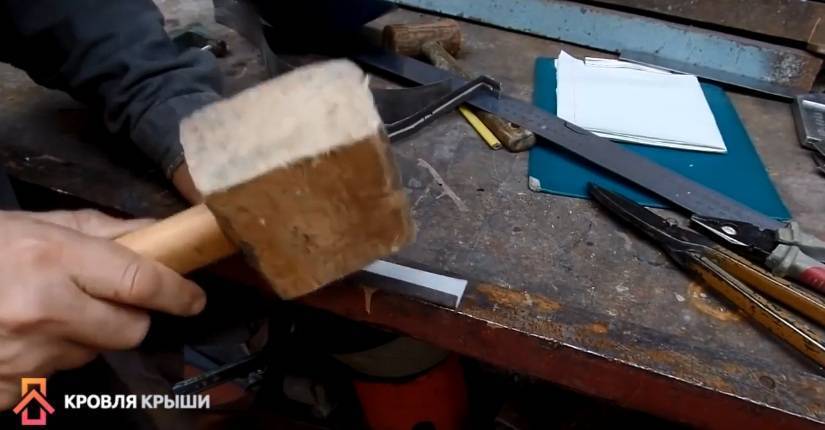

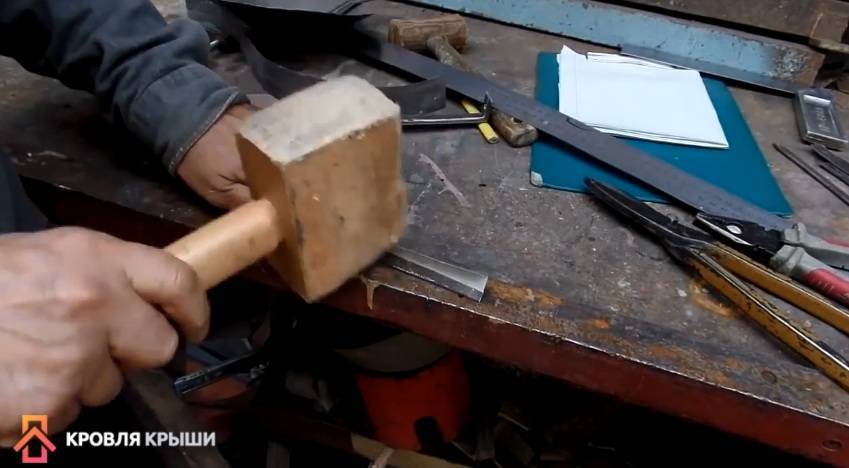

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

На ножках делают подгибы — фальц

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Изготовление ножки, процесс

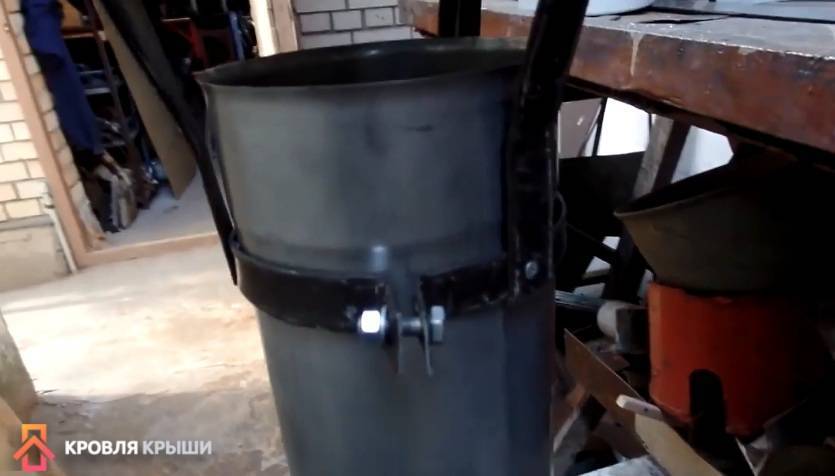

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Крепление ножек

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

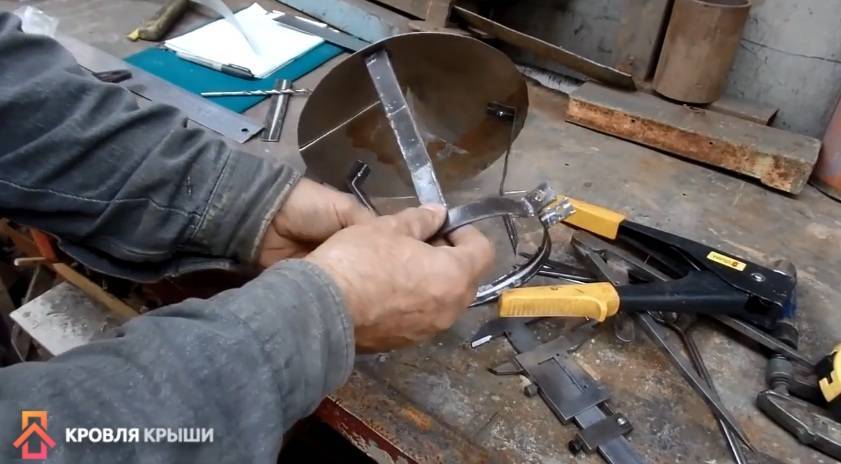

Крепление кольца к ножкам

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Колпак на трубе

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Фиксация кольца колпака

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Изготовление и установка

Определившись с материалом, можно приступить к изготовлению. Чтобы сделать флюгер своими руками и установить его на дымоход, необходимо определиться с размерами и, при необходимости, разработать чертёж.

В составные части входят: ось, розы ветров и колпак. До изготовления оси необходимо обдумать конструкцию, с помощью которой она будет крепиться к дымоходу. Как вариант, можно сделать простую прямоугольную конструкцию, на основе того же листового металла, прикрепив её саму к дымоходу. Чтобы сделать ось, нужна труба диаметром не более 1,5 см., при этом в верхней части трубы крепится шарикоподшипник, а в нижней – нарезается резьба. В качестве крышки для трубы вы можете сделать специальную декоративную заготовку с резьбой внутри.

Необходимо помнить, что чуть ниже розы ветров нужно обязательно установить заслонку или козырёк для защиты от влаги. Козырёк может быть также приварен к втулке – основной движущейся части флюгера. Сама втулка также должна иметь внутреннюю резьбу и, впоследствии, скреплена с самой флюгаркой – резной фигурой, завершающей образ флюгера. Как раз в изготовлении флюгарки можно отойти от шаблонов и инструкций, и проявить фантазию. Некоторые люди используют для украшения конструкции силуэты животных, другие – знаки зодиака. Решать вам.

Это не лучшим образом скажется на безопасности всего мероприятия. Итак, сначала крепим болтами удерживающую конструкцию для флюгера к дымоходу, затем сверяем компасом стороны света и фиксируем ось. На ось устанавливаем втулку с флюгаркой и процесс завершён. Как итог, флюгер, сделанный своими руками, будет радовать вас в два раза больше, а также будет иметь декоративное и практическое значение.

Как установить

Немаловажным моментом является то, насколько качественно установлен данный элемент на дымоход.

Для самостоятельной установки потребуется проделать следующие манипуляции:

  1. Изначально в юбке элемента просверливают необходимое количество отверстий, которое зависит от размеров устройства.
  2. Далее просверливают параллельные точки в дымоходной трубе и в каждое из них вставляют по саморезу.
  3. После этого крепят саму флюгарку при помощи шурповерта.
Популярные статьи  Пластиковый потолок своими руками: пошаговый процесс монтажа

Процесс прикрепления дымника весьма прост, но очень важно убедиться в том, что элемент закреплен надежно и сильный порыв ветра его не сорвет с крыши. Этим нельзя пренебрегать, ведь флюгарка имеет достаточно большой вес и в случае ее открепления от дымохода, может принести ущерб как кровельному покрытию, так и всему, на что она упадет

Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции. Также кожух защищает стенки трубы от различных внешних воздействий.

Какой колпак выбрать?

Выбор конструкции колпака напрямую зависит от типа отопительного прибора — котел или печь, а также от материала, из которого изготовлен дымоход. Подходящий дымник для кирпичной печи и колпак для дымохода газового котла отличаются, это обусловлено различным КПД этих устройств и температурой дымовых газов.

Дефлектор для кирпичной печи

Конструкция дымохода в кирпичной печи может быть различной, но традиционно используется дымоход и труба из кирпича квадратного или прямоугольного сечения. С точки зрения аэродинамики такая конструкция трубы не очень хороша — в ней образуются завихрения, из-за которых ухудшается тяга. В ветреную погоду при низком атмосферном давлении тягу может вообще перевернуть, и весь дым пойдет в комнату.

Шероховатая поверхность кирпича создает прекрасные условия для осаждения копоти, сажи и пыли, кроме того, в летнее время в трубе могут скапливаться листья, мусор, птицы могут облюбовать их для устройства гнезда. Все это способствует быстрому зарастанию просвета трубы, ухудшению тяги вплоть до полного ее прекращения, при этом попытка растопить печь может привести к пожару.

Учитывая все названные причины, кирпичные трубы рекомендуется оборудовать колпаком, защищающим ее от попадания посторонних предметов и воды. Кроме того, особая конструкция колпака позволяет улучшить тягу и обеспечить ее устойчивость. Такие колпаки называют дефлекторами. Благодаря конструкции они создают разряжение в верхней части трубы и подсос воздуха из топочной камеры.

Видео: назначение дефлектора

Существует несколько проверенных временем и эксплуатацией модификаций дефлекторов, например, дефлектор ЦАГИ или Григоровича. Подробнее об их изготовлении своими руками сказано ниже.

Для твердотопливных котлов

Котлы на твердом топливе — угольные, дровяные и пеллетные, довольно часто используются для отопления домов. Дымоход твердотопливного котла обычно выполняют из нержавеющей двойной трубы типа «сэндвич» или из керамики. Их поверхность по сравнению с кирпичом более гладкая, тяга — устойчивая. Конденсат и осадки в правильно смонтированной в трубе стекают в конденсатосборник, не мешая дымовым газам проходить по дымоходу.

Наибольшее влияние на устойчивость и силу тяги в этом случае оказывает правильно выбранная высота трубы. Для угольных моделей котлов без принудительной тяги требуемая высота дымохода может достигать 8 метров, и монтаж такой трубы часто вызывает сложности.

Установка дефлектора позволяет снизить требуемую высоту на 15-25%, поэтому котлы, использующие антрацит или бурый уголь в качестве основного топлива, требуют установки на трубу колпака-дефлетора. Котлы на дровах и пеллетах работают аналогично угольным, на них также можно ставить колпак или дефлектор, закрытый сверху крышкой.

Исключение составляют пиролизные котлы с высоким КПД — до 92%. Благодаря почти полному сжиганию топлива и дожиганию горючих элементов дымовых газов температура дыма на выходе у них составляет 120-180 градусов, что может стать причиной появления большого количества конденсата. На нем быстро оседает сажа, а в морозы может появиться наледь. Из-за сужения просвета, часть дыма может попасть внутрь помещения, что вызовет отравление угарным газом.

По этой причине для твердотопливных котлов, использующих принцип пиролиза, рекомендуется ставить колпак с открытым соплом промышленного изготовления. Его конструкция защищает от попадания пыли и осадков, но не мешает выходу низкотемпературного дыма.

Колпаки для газовых и дизельных котлов

Аналогично пиролизным, газовые и дизельные котлы сжигают топливо почти полностью, в результате на выходе дым состоит из углекислого и угарного газа, соединений серы и паров воды. Температура дыма также невелика — 120-150 градусов. Конденсат, образующийся при эксплуатации газовых котлов, имеет кислую реакцию и весьма агрессивен. При длительной эксплуатации такой конденсат может вызвать быструю коррозию элементов котла и дымохода.

Учитывая эту особенность, для газовых и дизельных котлов также используют колпаки с открытым соплом. Использование дымников-дефлекторов в этом случае нецелесообразно, так как все газовое оборудование оснащено принудительной тягой, и искусственно созданное разрежение в трубе не нужно.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Колпак на трубу дымохода: как выбрать конструкцию или сделать ее своими руками

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, дымоход из кирпича имеет:

  1. Более высокий коэффициент теплоёмкости. Из-за этого эффективность таких дымоходов выше. Накапливая тепло внутри себя, кирпич постепенно отдаёт его внутрь жилого помещения, тем самым продлевая время нагревания воздуха.
  2. Высокую термическую стойкость. Температура газов в результате сгорания топлива доходит до 800 оС. Металлические дымоходы, разогреваясь до такой температуры, со временем «прогорают», деформируются, на стенках образуется водный конденсат. Смешиваясь с сажей, вода превращается в агрессивный химический реагент.
  3. Разнообразие архитектурных форм. Кирпичная труба органично вписывается в стиль строения, придаёт ему дополнительное оформление. Массивность дымоотвода делает трубу устойчивой к механическим повреждениям, мало подверженной воздействию стихийных атмосферных явлений. Металлические трубы, напротив, необходимо тщательно закреплять, в некоторых случаях даже применять растяжки.

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
