Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Частые ошибки и проблемы при установке

В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:

  • Неверно подобранный размер трубы (ее высота и сечение);
  • Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
  • Нарушение норм пожарной безопасности;
  • Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
  • Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

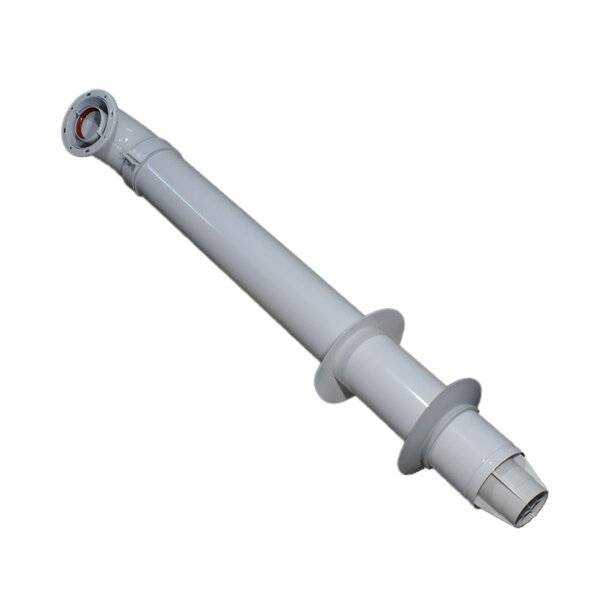

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

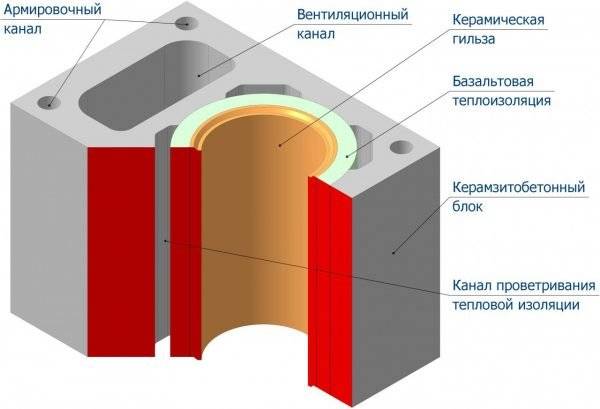

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Подбор дымохода онлайн

Выше мы уже упомянули модульную дымоходную систему из нержавеющей стали, хотя некоторые посетители сайта могут сказать, что мы заранее сузили спектр возможных вариантов. Действительно, в принципе, можно подобрать дымоход для печи, камина, газового или иного котла другого типа – керамического, из обычной (черной) стали и так далее

Здесь мы не будем уделять внимание этой теме, поскольку в других материалах сайта обосновано, что в подавляющем большинстве случаев оптимальным вариантом будет дымоходная система из нержавейки. Она надежна, долговечна, легко монтируется, имеет малый вес и стоит недорого

Поэтому сразу предлагаем выбрать её. Соответственно, на первом этапе остается подобрать дымоход из нержавеющей стали определенной марки, с определенной толщиной стенок, с конкретным теплоизолятором (для сэндвич труб), формой и площадью сечения, необходимым температурным режимом эксплуатации, кислотостойкостью и так далее. Как мы уже говорили, делать это следует на основании типа и параметров отопительного прибора – вида используемого топлива, температуры выводимых продуктов горения, мощности. Все эти вопросы можно решить в режиме телефонной консультации: Сообщите менеджерам компании Феникс тип и параметры твердотопливного или иного котла, чтобы очень быстро получить ответ, какую марку (компания производит модули из четырех марок нержавеющей стали), какую толщину стенок и какой теплоизолятор рекомендуется использовать.

На втором этапе (привязка к конкретному объекту) подобрать дымоход в режиме телефонного разговора сложнее, но во многих случаях это также возможно. В первую очередь это возможно в самых простых случаях, когда труба должна пойти от печи вертикально на крышу или только с одним поворотом от горизонтального вывода из газового котла. Если же дымоходная система должна огибать препятствия (например, балки), проходить через стены, перекрытия из горючих материалов и тому подобное, то одного телефонного разговора будет недостаточно. Но в любом случае получить конкретные рекомендации по комплектации можно оперативно. Для этого следует подъехать к нам в офис или прислать по электронной почте план-схему планировки дома или бани.

Популярные статьи  Жидкое стекло для гидроизоляции: надежная защита от влаги

Требуется подобрать дымоход для печи, котла, камина, бани? В любом случае обратитесь к менеджерам компании Феникс. Все или большинство вопросов мы сможем решить в оперативном режиме. Если же возникнет необходимость часть из них решать на месте, то мы пришлем или посоветуем специалиста. После этого точно подобранный и качественно изготовленный дымоход вы сможете купить в нашей компании по оптимальной цене.

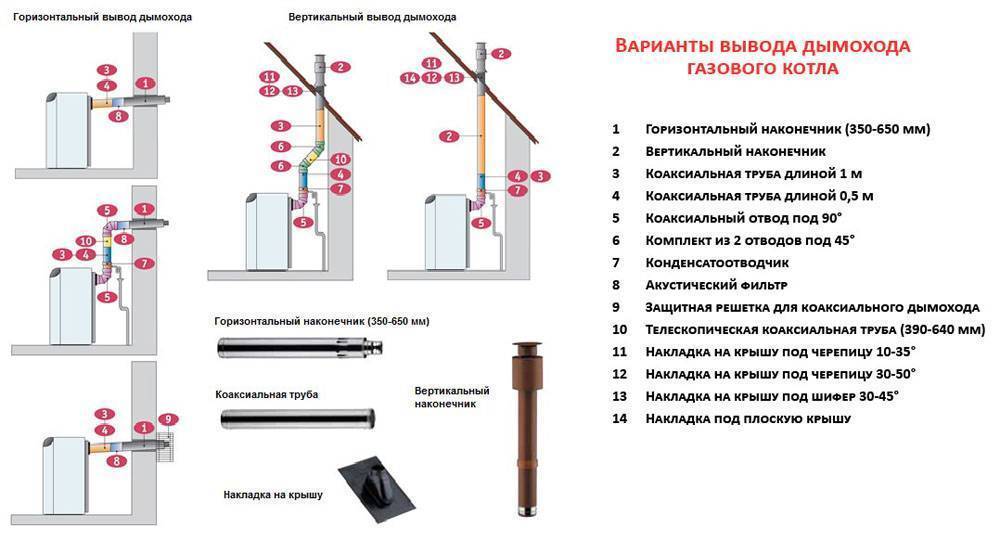

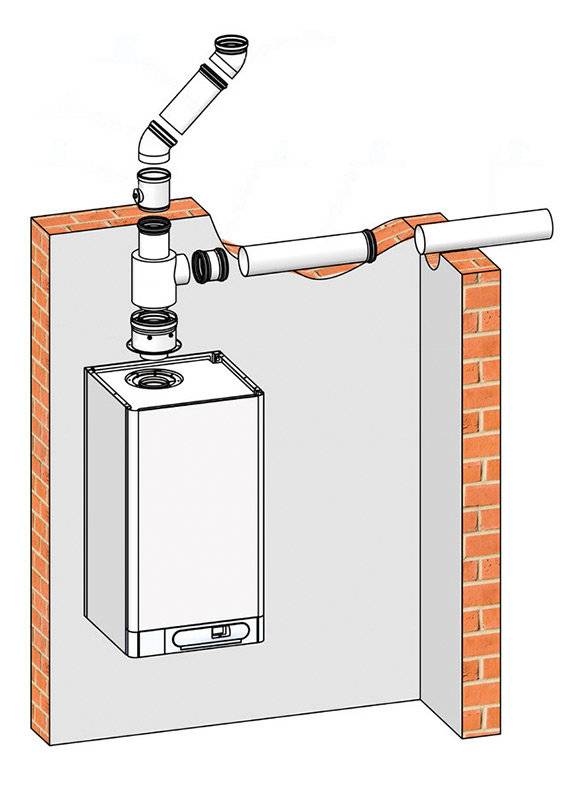

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Выбор дымохода для газового котла

Применяется много способов устройства дымоходов с использованием различных материалов.

Дымоходы кирпичные

Кладка дымохода из кирпича — трудоёмкий и сложный процесс, требующий определённых навыков. В результате получается канал квадратной или прямоугольной формы. Его недостаток заключается в том, что он не соответствует условиям движения газов. Они перемещаются, закручиваясь по спирали, в результате чего в углах образуются застойные зоны. В этих местах происходит усиленная конденсация и образуются отложения сажи. Кроме того, внешняя часть дымовой трубы подвергается разрушению под воздействием атмосферных явлений.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Традиционный кирпичный дымоход плохо подходит для газовых котлов, потому что не обеспечивает оптимальный режим движения газов

Ситуация исправляется установкой внутрь кирпичного дымохода вкладыша из круглой трубы. Он может быть изготовлен из специального пластика, керамики, стали или асбеста. Изготовление ревизии в этом случае обязательно. Установка вкладыша называется гильзованием.

Кирпичный дымоход нужно утеплить на внешнем участке над кровлей.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Дымоход будет служить дольше, если сделать его гильзование

Видео: гильзование дымохода

https://youtube.com/watch?v=K16JoX_5rn0

Дымоходы металлические

Использование металла для системы удаления продуктов горения — весьма распространённое явление. Преимущество такого материала состоит в простоте монтажа и долговечности, особенно, если это нержавеющая сталь. Внутренняя поверхность металлической трубы имеет гладкую поверхность, что способствует стеканию конденсата и пониженному сажеобразованию. Особенно это эффективно именно на газовых тепловых агрегатах, поскольку температура выходящих газов не превышает 150 oC. По этой же причине не происходит быстрого прогорания стенок труб.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

С помощью металлической трубы можно сделать дымоход с любой допустимой конфигурацией

Керамические трубы для дымоходов

Глина — самый древний строительный материал. В настоящее время сфера её применения значительно расширилась. Одним из способов использования являются керамические дымоходы. Они изготавливаются в виде отдельных секций длиной 50–100 сантиметров, на торцах которых устроены желоба и выступы для точного соединения элементов. Монтаж производится с применением керамзитобетонных блоков специальной формы, которые являются каркасом хрупкого дымохода.

Популярные статьи  Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Керамические дымоходы необходимо обложить специальными керамзитобетонными блоками, чтобы защитить его от механического воздействия

При монтаже производится одновременное утепление трубы базальтовой ватой и армирование сооружения через специальные проёмы в блоках.

Особенностью керамических дымоходов является их обязательная установка в строго вертикальном положении. Поэтому они устанавливаются на отдельном фундаменте и в месте, обеспечивающем проводку дымохода без пересечения с несущими конструкциями дома. Повороты и изгибы дымовой трубы из керамики не допускаются.

Асбестоцементные дымоходы

Следует отметить, что устойчивые к нагреву трубы из этого материала не производятся. Предел термостойкости асбестовых труб составляет 300 oC, поэтому они вполне подходят именно для газовых отопительных агрегатов. Недостатки труб из такого материала состоят в том, что в них невозможно устроить смотровое окошко, а устанавливаться они должны строго вертикально. Соединение производится муфтами с уплотнением резьбы асбестовым шнуром. Считается, что из трубы в процессе эксплуатации выделяются мелкодисперсные волокна асбеста, наносящие вред организму человека.

Внутренняя поверхность асбестовой трубы шероховатая, что способствует повышенному образованию сажи на стенках. Установка асбестовой трубы на дымоход производится с опорой на отдельный фундамент.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Применение асбестовых труб для устройства дымоходов в газовых котлах вполне допустимо, т. к. температура газов на выходе из котла значительно меньше 300 градусов

При выборе дымохода для газовой трубы ограничений по материалу практически не существует. Основным критерием является стоимость самой покупки и сложность выполнения работ.

Этапы монтажа дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник. Полезную площадь следует подсчитать, умножив внутренний размер на протяженность дымохода:

S=π х d вн. х L

Должна быть соблюдена пропорция: все полезное сечение трубы больше чем площадь котла внутри.

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Высота дымохода, приведенная в таблице минимальная. Увеличивать ее можно, а уменьшать нельзя. Поэтому если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружного дымохода

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Нормативная база, регулирующая сферу

Неправильное использование газового оборудования нередко приводит к негативным последствиям. Поэтому государство отрегулировало эту сферу до мельчайших подробностей.

И, ввиду такой особенности, один, даже объемный документ, не сможет вместить в себя все нужные сведения.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установкеВсе необходимые правила по установке газовых котлов изложены в руководящих профильных документах. Но проблема в том, что их много и на знакомство с ними потребуется немало времени. Поэтому в большинстве случаев приходится полагаться на специалистов

В результате всевозможных наставлений действительно много. К примеру, отдельные смежные вопросы регулируют:

  • СП-401.1325800.2018, где изложены правила проектирования всевозможных систем газопотребления в жилых зданиях;
  • СП 62.13330.2011, где указано, каким должно быть давление газа, как правильно проложить трубы к котлу и тд;
  • ГОСТы с номерами Р 52318-2005; Р 58121.2-2018; 3262-75. Где указано какие трубы и соединительные элементы можно и нужно использовать при монтаже газового котла. Кроме того, описаны стальные и другие разновидности газопроводов. А также указаны их характеристики;
  • ГОСТ 27751-2014; СП 20.13330. В этих документах изложены требования к нагрузке на внешние и внутренние газопроводы, использующиеся для установки котлов;
  • СП 402.1325800.2018, где изложены правила подключения котлов к электросетям;
  • СП 28.13330, а в отдельных случаях ГОСТ 9.602-2016, где описаны методы борьбы с коррозией;
  • СНиП 21-01-97. В этом документе изложены меры безопасности, которые следует соблюдать при эксплуатации зданий, в том числе и отапливаемых газовыми котлами. А также произведено деление строительных материалов на горючие, негорючие. А такая информация важна при оборудовании помещения в котором будет размещен котел.

Кроме того, следует ознакомиться с правилами, изложенными в СП 60.13330.2016 (этот документ является актуализированной версией известного СНиП 41-01-2003). Ведь именно в этом подзаконном акте указано, что для обогрева жилья можно использовать индивидуальные источники отопления и то, какими они должны быть.

Популярные статьи  Молотковая краска по металлу и преимущества ее применения

И это далеко не все, что нужно знать для гарантированно правильного размещения котла и дальнейшей безопасной эксплуатации.

Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установкеСоблюдать действующие требования при установке котлов следует в обязательном порядке. Так как в противном случае указанный агрегат просто не будет допущен к эксплуатации. А за самовольное подключение предусмотрены жесткие санкции в виде больших штрафов (от 10 тыс. рублей). Об этом сказано в ст. 7.19 КоАП, а также в ст. 215.3 Уголовного кодекса

А, если, к примеру, возник вопрос о том, зачем знать меры безопасности или нагрузки на трубы при строительстве. Тогда следует помнить, что установленный котел будет допускаться к эксплуатации. И, когда не соблюдены установленные правила, изложенные в профильном документе, то выявленные недочеты придется устранять.

В случае, когда выполняется установка купленного газового котла в собственном деревянном доме и не соблюдены требования по размеру фундамента, который в любой точке должен превышать габариты котла не менее, чем на 30 см. Тогда вместо того, чтобы наслаждаться комфортом, придется выполнять демонтаж конструкции и выполнять работы по новой.

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

  • наружные стены;
  • те, что располагаются между блоками;
  • поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

  1. Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
  2. Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

  1. Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
  2. Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
  3. С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны
