Для каких целей нужен паровой котел: схема и эксплуатация

Сфера применения

Выделяют три основные области применения паровых котлов:

  1. Отопительные системы. Пар выступает в роли энергоносителя.
  2. Энергетика. Промышленные паровые машины, или, как их еще называют, парогенераторы, используются для получения электрической энергии.
  3. Промышленность. Пар в промышленности используют не только для обогрева «рубашек» аппаратов и трубопроводов, но и для преобразования тепловой энергии в механическую и перемещения транспортных средств.

Бытовые паровые котлы используются для отопления жилых помещений. Простыми словами, их задача состоит в подогреве воды и передвижении пара по трубопроводу. Такую систему часто обустраивают вместе со стационарной печью или котлом. Обычно бытовые приборы вырабатывают насыщенный не перегретый пар, которого вполне достаточно для решения возложенных на них задач.

В промышленности пар перегревают – продолжают греть после испарения с целью еще больше повысить температуру. К таким установкам предъявляют особые требования по качеству, так как при перегреве пара емкость рискует взорваться. Перегретый пар, полученный из котла, может идти на образование электричества или механическое движение.

Для каких целей нужен паровой котел: схема и эксплуатация

Электрический ток с помощью пара образуется следующим образом. Испаряясь, пар попадает в турбину, где он, благодаря плотному потоку вращает вал. Таким образом, тепловая энергия переходит в механическую, а та, в свою очередь, преобразовывается в электрическую. Так работают турбины электростанций.

Вращение вала, которое возникает при испарении больших количеств перегретого пара, может передаваться непосредственно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве популярных примеров работы парового двигателя можно привести парогенератор паровоза или же судовой паровой котел. Принцип работы последних довольно прост: при сжигании угля образуется тепло, которое нагревает воду и образует пар. Ну а пар, в свою очередь, вращает колеса, или в случае с судном, винты.

Устройство парового котла: как менялась конструкция

Принцип работы парового котла остается неизменным с момента его изобретения: тот или иной источник тепла нагревает воду, заключенную в большом или малом металлическом сосуде до температуры кипения и испарения. Скапливаясь в верхней части сосуда продукты испарения достигают необходимых величин давления и температуры, после чего направляются через паропровод потребителям или в пароперегреватель для достижения более высоких рабочих параметров. Эффективность процесса выработки пара определяется наиболее полным использованием теплоты, выделяемой источником. Развитие инженерной мысли в этом направлении можно отследить по тому, как менялась конструкция парового котла.

Для каких целей нужен паровой котел: схема и эксплуатация

цилиндрический котел с внешней топкой

Первые парогенераторы напоминали котлы для варки пищи. Дровяная или угольная топка располагалась снаружи, нагревая бак с водой снизу. При такой схеме значительная часть тепла расходовалась на обогрев окружающей среды, что и обуславливало крайне низкий КПД первых паровых котлов.

Для каких целей нужен паровой котел: схема и эксплуатация

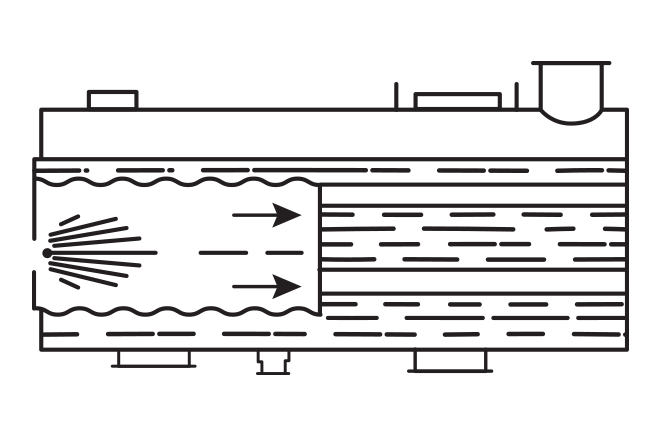

паровой котел с жаровыми трубами

Разумным решением стало размещение топки внутри водяного объема котла. Вкупе с теплоизоляцией внешней обшивки бака это значимо повысило КПД, позволив расходовать тепло преимущественно на нагрев воды.

Для каких целей нужен паровой котел: схема и эксплуатация

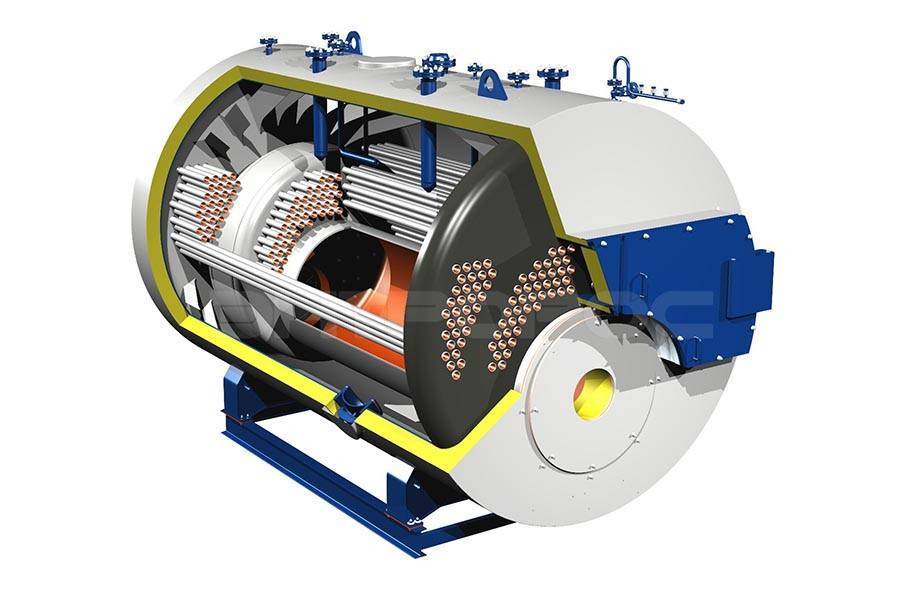

жаротрубно-дымогарный котел

Поскольку высокой температурой обладало не только открытое пламя в топке, но и выделяющиеся при сгорании дымовые газы, следующей задачей усовершенствования конструкции парового котла стало удержание тепла уходящих газов внутри водяного объема. Задача была решена размещением в нем дымогарных труб малого диаметра. Перед удалением через дымоход газы проходили по этим трубам, ускоряя нагрев и испарение воды.

В принципиально ином направлении развивалась конструкция паровых водотрубных котлов, чаще всего используемых в качестве силовых установок в электроэнергетике, на железнодорожном и водном транспорте. В случае водотрубного котла не источники тепла – топка и газоходы – размещались внутри водяного объема, а наоборот: водяной объем, распределенный по трубам малого диаметра, размещался в газоходах, по которым движутся продукты сгорания.

Такая конструкция с высокой эффективностью позволяет вырабатывать пар критического давления, избыточного для технологических процессов большинства отраслей. Принципиальные различия в конструкции водотрубных и жаротрубных котлов легли в основу большинства классификаций котельного оборудования.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

  • защиты от повышения максимального рабочего давления в системе;
  • защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
  • предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Для каких целей нужен паровой котел: схема и эксплуатация

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

  1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
  2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Для каких целей нужен паровой котел: схема и эксплуатация

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Для каких целей нужен паровой котел: схема и эксплуатация

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Популярные статьи  Пергола своими руками: опора для растений и место комфортного отдыха

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Для каких целей нужен паровой котел: схема и эксплуатация

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?

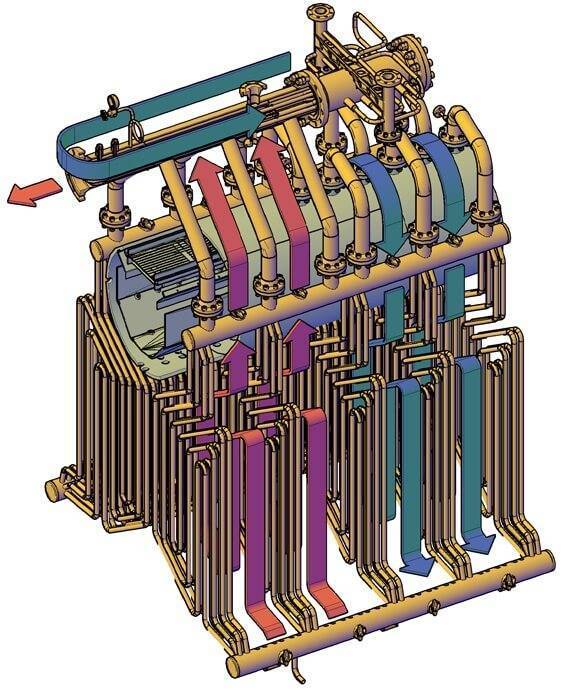

Конструкция пароперегревателя

Устройство располагается в газоходе или топке котла. Конструкция пароперегревателя парового котла представляет собой большое количество металлических змеевиков, изготовленных из труб маленького диаметра.
Концы змеевиков соединены между собой коллекторами. Пар попадает в змеевики, выходит из них через соединяющие коллекторы.

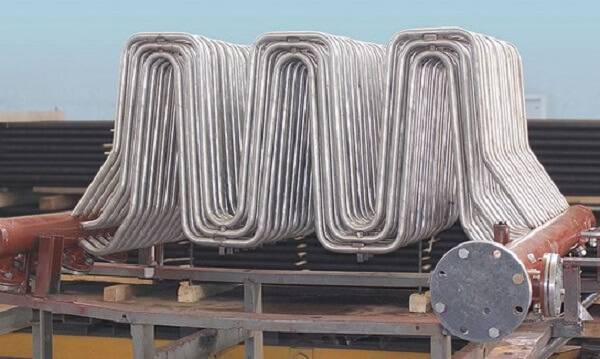

Для каких целей нужен паровой котел: схема и эксплуатацияПерегреватель имеет различные конструкции, в зависимости от задач. Источник фото: kazenergomash.kz

Устройство устанавливается в газоходе таким образом, чтобы продукты горения омывали его наружные поверхности.
Коллекторы представляют собой изделия с круглым или прямоугольным сечением, изготовленные из углеродистой стали.

Они могут быть двух типов:

  1. Сваренные.
  2. Цельнометаллические.

Работа пароперегревателя требует герметичности соединений змеевиков с коллекторами. Это исключит утечку пара в газоход. Для получения герметичного соединения концы змеевиков развальцовывают внутри коллектора. Для этого на его противоположной стенке выполняют специализированные люки.
В зависимости от мощности котла конструкция перегревателя может представлять собой набор стальных змеевиков, расположенных в несколько рядов.

Это требует изготовления большого количества отверстий в для крепления труб в коллекторе, что негативно влияет на его прочностные характеристики. В таких случаях могут быть установлены дополнительные коллекторы.
При использовании котельного оборудования, работающего на топливе, образующем небольшое количество золы, змеевики могут располагаться в горизонтальной плоскости.

Для каких целей нужен паровой котел: схема и эксплуатацияСхематичный внешний вид.

В других случаях трубы для прохождения пара устанавливаются вертикально. Горизонтальное расположение змеевика пароперегревателя облегчает процедуру слива воды при остановке котла.
В зависимости от типа устройства коридоры между трубами могут подвергаться засорению шлаками. Чистка проемов, предназначенных для движения отработанных газов, затруднительна. В связи с этим конструкции, образующие узкие проходы, располагают на большем расстоянии друг от друга.Монтаж устройства осуществляется с помощью специализированных подвесок. Их крепление осуществляется таким образом, чтобы обеспечить свободное перемещение труб для движения пара при их температурном расширении. Для изготовления подвесок используется металл, устойчивый к воздействию высокой температуры.

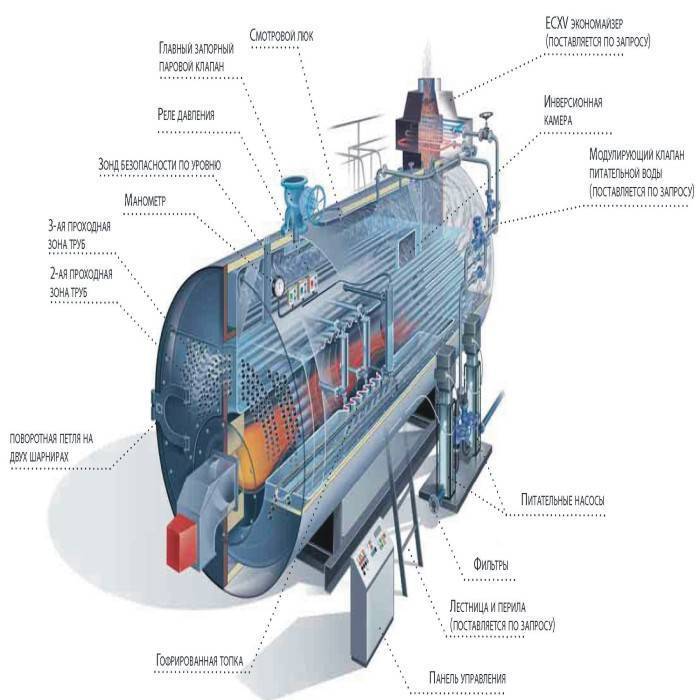

Устройство парового котла

Для каких целей нужен паровой котел: схема и эксплуатация

Паровой котёл любого типа собой представляет некую ёмкость, и эта ёмкость заполнена водой. Вода в паровом котле нагревается до газообразного состояния, испаряясь – переходит из жидкого состояния в газообразное. Рабочая емкость парового котла, зачастую, сделана из трубы большого диаметра. Все паровые котлы оборудованы специальной камерой, где сжигается разного рода топливо. Строение топочной камеры напрямую зависит от вида топлива, что будет использоваться в котле. В твердотопливных паровых установках должна быть установлена специальная решетка, сквозь которую зола будет осыпаться в зольник. Колосниковая решётка служит для подачи воздуха в топку котла. Продукты сгорания отводятся через дымоход. Дымоход должен быть смонтирован в самой верхней точке топочной камеры.

Если в паровой установке в качестве топлива используется разного рода природный газ, то в топку котла устанавливается специальная форсунка. Форсунка также используется тогда, когда в качестве топлива применяется мазут. При использовании форсунки также необходима подача воздуха сквозь колосниковую решетку, что обеспечит достаточную тягу в топке. В топке достаточно большая рабочая температура, но для розжига котла и для набора давления требуется какое-то время. Вырабатываемое в топочной камере тепло доводит до кипения воду в рабочей емкости, и затем образовавшийся пар поступает в трубопроводы паровой установки.

Паровое отопление и что это?

Для каких целей нужен паровой котел: схема и эксплуатация

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

  1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
  2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
  3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
  4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
  5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
  6. Быстрый прогрев помещений – дополнительное преимущество.
  7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
  8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

  • при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
  • отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
  • при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
  • для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
  • система подвержена коррозии, поэтому срок ее службы небольшой;
  • сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Для каких целей нужен паровой котел: схема и эксплуатация

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

Система воздушного отопления в частном доме и производственных помещениях

  1. С высоким давлением свыше 0,07 МПа.
  2. С низким давлением менее 0,07 МПа.
  3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.
Популярные статьи  Секционные ворота своими руками — поэтапный процесс установки

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Принцип работы

В основе принципа работы барабанного котла заложен нагрев воды в замкнутом или проточном контуре (с чёткой границей разделения газовой и жидкой сред в барабане без полного выкипания влаги) с получением высокотемпературного пара, последующим его охлаждением и отводом в отопительную систему. Различают две основных конструкции, имеющих принципиальные отличия в циркуляции теплоносителя: с естественной и принудительной циркуляцией.

Барабанный котёл с естественной циркуляцией работает следующим образом:

  1. К горелке, расположенной в топке, подводится и сгорает топливо. Воздух для поддержания процесса горения нагнетается при помощи вентилятора или подсасывается естественным способом через отверстия между колосниками. Для повышения экономичности в некоторых конструкциях реализован прогрев воздуха с использованием дымовых газов.
  2. Тепловой поток от горелки прогревает поверхность топочной камеры. Дымовой газ после отдачи тепла охлаждается и отводится через дымовую трубу в атмосферу.
  3. В котёл подаётся вода. Предварительно она очищается катионовыми фильтрами и понижается её жёсткость, после чего поступает в деаэратор для удаления коррозионно-активных газов. Полностью подготовленная к циркуляции вода попадает в специальный бак.
  4. Вода отбирается из бака по мере необходимости через экономайзер в паровой котёл.
  5. При нагреве от дымовых газов вода поступает в верхний барабан, затем по трубам опускается в коллектор экранов либо в нижний барабан. Оттуда по трубам снова возвращается в верхний барабан, где расположена граница между водной и паровой средой. При этом объём воды в результате нагрева снижается за счёт парообразования.
  6. Пар из барабана поступает в пароперегреватель для достижения заданной температуры, после чего идёт в паровой коллектор, подключённый к отопительной системе.
  7. Через 12-16 часов работы котла для нижнего барабана выполняется процедура продувки, которая позволяет своевременно удалять часть отработанной воды вместе с растворёнными солями и заменять её на новую. В верхнем барабане очистка проводится в постоянном режиме.
  8. Регулировка температуры нагрева осуществляется посредством добавления воды в пар, прохождением части нагретого пара к коллектору, минуя пароперегреватель, контролированием размера пламени в горелке, рециркуляцией продуктов сгорания. Некоторые конструкции котлов имеют специально установленные пароохладители, имеющие прямой контакт с пароперегревателями.
  9. После непрерывной работы в течение 16-20 дней выполняется продувка, позволяющая удалить из нижней части объёма шлам. Для этого открывают специальные вентили и сбрасывают воду через расширитель с охлаждением прямо в канализационную систему.

Для каких целей нужен паровой котел: схема и эксплуатация
Котельная с барабанными котлами Схема движения воды в барабанном котле с естественной циркуляцией имеет П-образную форму: сначала в ёмкости путём нагрева жидкости передаётся тепловая энергия, в результате которой она по нагреваемым трубам поднимается в верхний барабан, а затем по необогреваемым возвращается в виде пароводяной смеси обратно. То есть движение воды происходит за счёт разности плотностей между нагретой и не нагретой частями труб.

Принцип работы барабанного котла с принудительной циркуляцией отличается тем, что вместо подъёмных труб применены специально подогреваемые змеевики. В результате скорость движения воды увеличивается от трёх до десяти раз, по сравнению с устройствами естественной циркуляции. Для повышения мощности котла перед подъёмными змеевиками устанавливают циркуляционные насосы.

Прямоточные и барабанные котлы должны работать при постоянном давлении пара для получения стабильных тепловых характеристик. Поэтому на них устанавливают манометры на сифонной трубке с трёхходовым краном, а также предохранительные клапаны, позволяющие в аварийных ситуациях пропускать наружу избыток пара.

На стандартных конструкциях предусмотрена установка обратного клапана на входной патрубок подачи воды, запорного вентиля или заглушки на отбор пара, вентили снизу котла для продувки.

Преимущества использования водогрейных котлов

  • Высокий КПД при минимально возможном расходе топлива.
  • Компактность аппарата, что позволяет сэкономить на строительстве котельной. Нередко котел водогрейный устанавливается даже не в отдельно стоящем строении, а в подвале дома, который он и снабжает. Правилами СНИП в некоторых случаях это вполне разрешено.
  • Конструкция водогрейного котла отличается простотой, обслуживание и ремонт аппарата не представляет особой сложности.
  • При точном программировании температурных режимов и правильной пусконаладке водогрейный котел стабильно поддерживает требуемую температуру для оптимального отопления строения. При этом участие человека не требуется.

Устройство, принцип работы водогрейных котлов

Общее устройство:

  1. Трубы внизу (3 шт.) – для входа воды, в том числе и для остужения, чтобы котел не перегревался, для наполнения и слива.
  2. Воздушный клапан – располагается у самого днища в конструкции.
  3. Нижняя заслонка – дверца, прикрываются топку.
  4. Отсек для очистки от продуктов горения.
  5. Крышка возле дымохода, чтобы удобнее было очищать.
  6. Дымоход.
  7. Верхняя заслонка.
  8. Трубу вверху (2 шт.) – для выхода воды, в том числе и для той, что защищает от перегрева.

Принцип работы:

  1. Топливо закладывается в топку.
  2. Вода поступает по принимающей трубе.
  3. Под влиянием высоких температур в результате горения вода в приемнике нагревается и поднимается далее по трубной «артерии» с подачей в отопительную систему.
  4. Дымоход выполняет конвекторную функцию – вытягивает газ и дым от сгорания энергоносителя.
  5. Воздухообменный клапан подает или блокирует подачу кислорода для горения.

Обычно такие котлы изготавливаются из прочной, но гибкой стали, способной выдерживать очень высокие температуры и давление.

Популярные статьи  Сколько электроэнергии потребляет холодильник? Разбираемся как выбрать экономичную технику

Теплоноситель: вода

В таких установках используется самое дешевое теплоносительное природное вещество – вода. Они вполне годны для того, чтобы обогреть ангар, склад или иное внутренне помещение масштабного уровня. Но вода может создавать внутри системы накипь, которую усовершенствованные модели котлов могут уменьшить, либо очистить.

Такие котлы обычно призваны отапливать:

  • склад;
  • жилые дома (коммунальными службами);
  • производственные помещения (цех, крытые платформы);
  • помещения сельскохозяйственного значения;
  • овощехранилища или зернохранилища;
  • учреждения и административные здания;
  • другие крупные объекты и сооружения.

Виды: жаротрубный, водотрубный

Особые конструктивные преимущества водогрейных котлов заключаются в том, что можно выбрать любой из двух вариантов: жаротрубный (или – газотрубный) либо водотрубный.

Характеристики:

  1. Жаротрубная модель – специальная система трубок, подающих нагретый энергоноситель, автоматические горелки с дутьевыми вентиляторными приспособлениями. В бытовых условиях эти варианты не используют.
  2. Водотрубная модель – специальные кипятильные трубки перемещают теплоноситель. Быстрый прогрев, случаются перегрузки, но взрывы практически исключены.

Виды: низкотемпературный, высокотемпературный

Существует также котлы различного уровня горения и теплоотдачи. Например, есть варианты длительного, а есть краткосрочного горения, также есть иные виды.

Характеристики:

  1. Низкотемпературная модель – до 115 градусов. Большая экономия расхода топлива, но есть и скопление конденсата, поэтому требуется аккуратная эксплуатация.
  2. Высокотемпературная модель – до 150 градусов и выше. Надёжность стабильная, уровень эксплуатации высок. Бесшумная работа, выбросы отходов минимальны, имеется системы контроля над безопасностью.

Классификация пароперегревателей

В зависимости от конструктивных особенностей устройства делят на три типа — радиационный, конвективный и ширмовый — смешанный. В некоторых случаях возможно комбинирование разных типов устройств для одного и того же котла.

Радиационный

Устройство работает под большой тепловой нагрузкой. Это обусловлено расположением радиационного пароперегревателя. Изделие устанавливается на потолке топки или её вертикальных стенках.

Тепло передается внешним поверхностям трубы в большей части от излучения, образующегося в результате горения топлива.
Температура нагрева пара у устройств радиационного типа превышает аналогичный показатель у конвективных конструкций. Иногда устройства обоих типов устанавливаются вместе.

Радиационный перегреватель осуществляет частичный прогрев, завершение процесса происходит в устройстве конвективного типа.

Конвективный

Установка конвективного пароперегревателя осуществляется в газоходе котла. Тепло передается наружным поверхностям труб от продуктов горения. Материалом для изготовления змеевиков являются стальные трубы. В зависимости от давления, для которого предназначен змеевик наружный диаметр и толщина стенки труб может отличаться.

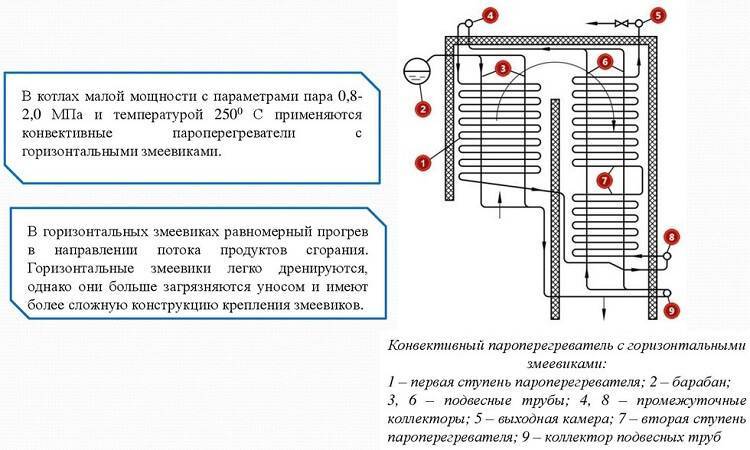

Для каких целей нужен паровой котел: схема и эксплуатацияКонвективный тип

При высокой мощности котельного оборудования трубы могут устанавливаться несколько рядов. Учитывая направление пара по отношению к отработавшим газам, устройства конвективного типа можно разделить на:

  • прямоточные;
  • противоточные;
  • смешанные.

Противоточный

Перемещение пара в конвективном перегревателе данного типа осуществляется против движения отработавших газов. Конструкция отличается высокой эффективностью при использовании в газовой среде, температура которой не превышает 850 градусов.

Этот показатель может быть снижен в зависимости от характеристик металла для изготовления змеевиков.
Наиболее подвержены перегоранию трубы, находящиеся в конце хода пара и в начале движения продуктов горения. Это обусловлено наиболее высокой температурой обеих сред.

Небольшое видео с канала «Тверская Генерация»

Прямоточный

В конструкциях с прямоточным течением пар перемещается в ту же сторону, что и отработанные газы. Это снижает температурную нагрузку на металл труб, так как максимально разогретый пар в конце змеевика обогревается остывшими газами.

Смешанный

Конвективные пароперегреватели смешанного типа имеют оптимальные условия для использования стальных труб и получения массы пара высокой температуры.

Поток среды внутри труб осуществляется одновременно в одну и противоположную сторону с движением отработавших газов.

Комбинированный

Ширмовый пароперегреватель представляет собой конструкцию, изготовленную из большого количества стальных труб, расположенных вертикально.

Они образуют плоские панели, в проём между которыми протекают продукты горения. Передача тепла поверхностям ширмового перегревателя осуществляется как радиационным, так и конвективным путем.Для каких целей нужен паровой котел: схема и эксплуатация
Продукты горения перемещаются вдоль лент и передают тепло их наружным поверхностям. Во избежание засорения шлаком коридоров между лентами ширмового пароперегревателя их располагают на расстоянии от 55 до 70 сантиметров.

Чтобы отдельные трубы не выходили за пределы ленты, их перевязывают между собой в горизонтальной плоскости специализированными вставками. Они крепятся крайним трубам ширмы и предотвращают выхождение элементов, находящихся в середине за пределы ленты.
Нагрев среды, находящейся внутри труб ширмового перегревателя, осуществляется радиационным излучением и раскаленными продуктами горения. Существует ширмы, изготовленные из труб, боковые поверхности которых имеют выступы.

Такие конструкции менее подвержены загрязнениям наружной поверхности. Боковые выступы не позволяют трубам выходить из своего ряда.

Подготовительные работы

Для каких целей нужен паровой котел: схема и эксплуатацияСхема системы отопления в доме Первым делом необходимо будет составить чертеж. На лист бумаги наносится план здания, в котором будет осуществляться монтаж. Определяется местонахождение котла. Желательно для него выделить отдельное помещение. Делается это для того, чтобы обеспечить максимальную безопасность. Если это закрытая система с естественной циркуляцией, тогда он должен находиться в самой нижней точке. Это необходимо, чтобы вода могла беспрепятственно стекать к нему.

Наносится разводка всей системы, а также расположение всех элементов, которые перечислялись в предыдущем подразделе. При выполнении этого шага лучше находиться в конкретном помещении, тогда будет возможность спланировать все наилучшим образом, учитывая необходимость огибания трубопровода вокруг препятствий или выступов. На схеме необходимо отметить все уголки и переходы. После того как чертеж выполнен, можно наиболее точно посчитать материал, который будет необходим для успешного завершения всего проекта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
