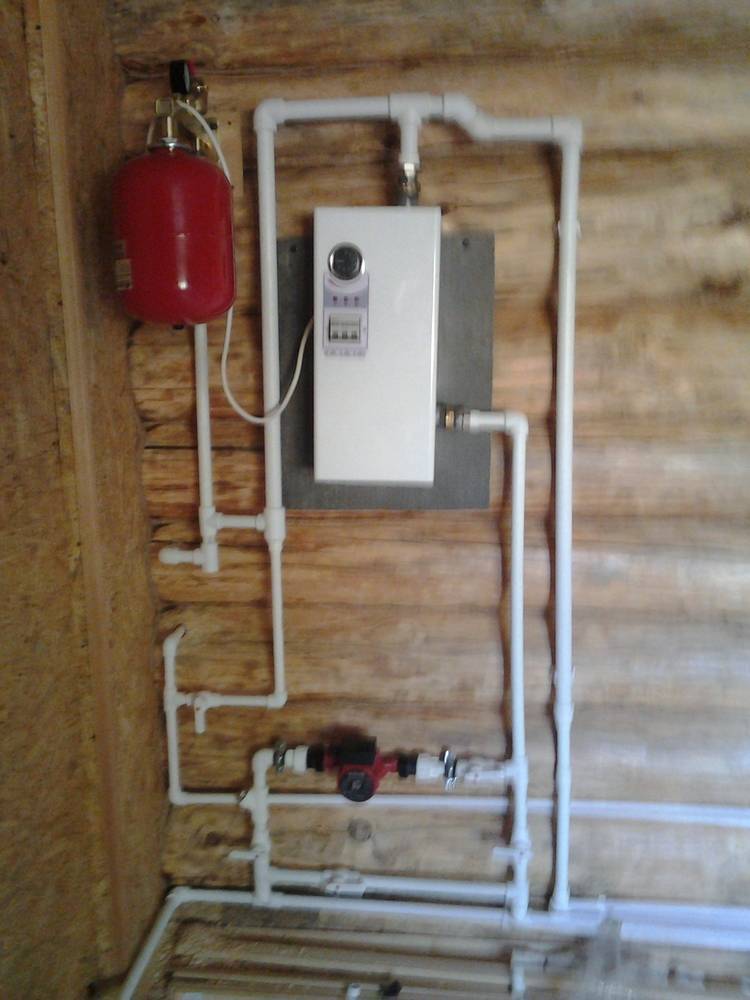

Электрический котел для отопления частного дома: как устроен, способы монтажа

Подключение к электрической сети

Ответственный момент — включение котла в электросеть своими руками. Мощность котлов такова, что обычная бытовая проводка частного дома не сможет длительно выдержать работу нагревателей. Она начнет греться, что приведет к разрушению изоляции, перегреву и пожару.

  1. Поэтому до включения в сеть 220В или 380В нужно выполнить следующее:

Устанавливают своими руками в щитке отдельный автоматический выключатель, рассчитанный на пиковую мощность котла. Так, котел мощностью 9 кВт, работающий от сети 220В, будет потреблять в максимальном режиме 9000Вт/220В=40,9 А. Необходимо выбрать автоматический выключатель с номинальным током, незначительно превышающий это значение, например, ВА 47-29 на 50 А.
Проводку к котлу выполняют кабелем подходящего сечения. Рассчитать сечение кабеля при небольшой его протяженности можно также упрощенно: на 10 А — 1 мм2. В упомянутом случае достаточно будет кабеля на 4 или 6 мм2.

Если вы неуверены в своих навыках, лучше не рисковать с подключением агрегата своими руками, а доверить установку специалисту.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

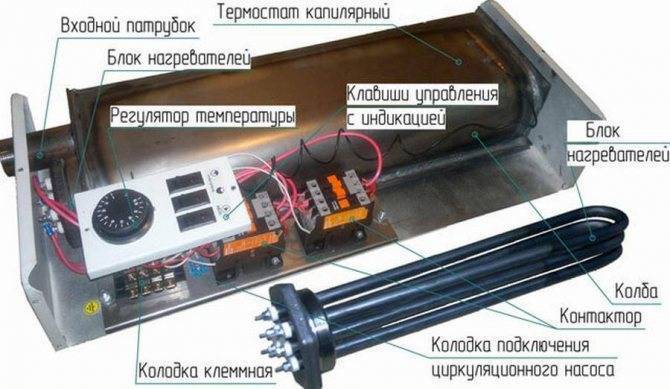

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электрический котел для отопления частного дома: как устроен, способы монтажа

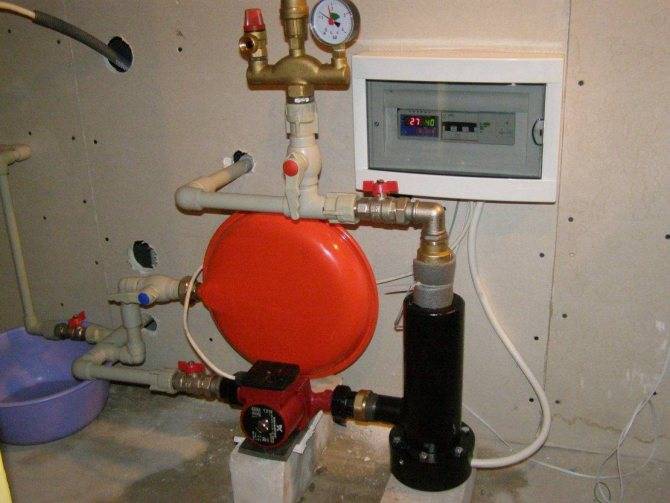

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Электрический котел для отопления частного дома: как устроен, способы монтажа

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Электрический котел для отопления частного дома: как устроен, способы монтажа

ТОП-5 лучших электрических котлов

Vaillant eloBLOCK VE 12 12 кВт

Электрический котел, выполненный в белом цвете. Включающий трехфазное напряжение сети, дополнительные функции в виде защиты от перегрева и замерзания.

Возможно подключение внешнего управления. Устанавливается настенно.

Характеристики:

  • тип котла — ТЭН;
  • контуры — одноконтурный;
  • мощность — 6-12 кВт;
  • КПД — 99%;
  • управление — электронное;
  • установка — настенная;
  • количество ступеней мощности — две;
  • напряжение сети — трехфазное;
  • циркуляционный насос — есть;
  • расширительный бак — есть, на 10 литров;
  • температура теплоносителя — 25-85 градусов;
  • защита от перегрева — есть;
  • автодиагностика — есть;
  • защита от замерзания — есть;
  • индикатор включения — есть;
  • цвет — белый;
  • вес — 33.1 кг;
  • габариты — 410*740*310 мм;
  • цена — 40300 рублей.

Достоинства:

  • простое управление;
  • встроены расширительный бак и насос;
  • множество дополнительных функций;
  • равномерный обогрев помещения;

Недостатки:

высокая стоимость;

ЭВАН Next 12 12 кВт

Одноконтурный электрокотел с ТЭНами с настенной установкой. Встроено механическое управление. Равномерно отапливает помещение площадь в 120 м2.

Благодаря невысокой стоимости является доступным прибором. Имеет трехфазный тип напряжения сети.

Характеристики:

  • тип прибора — электрический, ТЭН;
  • количество контуров — одноконтурный;
  • тепловая мощность — 6-12 кВт;
  • отапливаемая площадь — 120 м2;
  • КПД — 99%;
  • управление — механическое;
  • установка — настенная;
  • напряжение сети — трехфазное;
  • ступени мощности — 2;
  • температура теплоносителя — 30-85 градусов;
  • дополнительные функции — защита от перегрева;
  • размеры — 205*600*105 мм;
  • вес — 8 кг;
  • цвет — белый;
  • цена — 10020 рублей.

Достоинства:

  • качественная сборка;
  • приемлемая стоимость;
  • надежная конструкция;
  • простое управление;
  • хорошо прогревает даже в сильные морозы;
  • не шумит;
  • компактный.

Недостатки:

малый функционал.

Популярные статьи  Водопровод в частном загородном доме своими руками: правила обустройства

ЭВАН Next 7 7 кВт

Отопительный котел настенной установки с ТЭНами. Одноконтурного типа с механическим управлением.Отапливает небольшую площадь в 70 кв.м. Небольшие габариты позволяют устанавливать в небольшую квартиру.

Характеристики:

  • формат агрегата — электричество, ТЭН;
  • количество контуров — одноконтурный;
  • мощность — 7 кВт;
  • отапливаемая площадь — 70 кв.м;
  • КПД — 99%;
  • управление — механическое;
  • установка — настенная;
  • степени мощности — три;
  • напряжение сети — однофазное/трехфазное;
  • функции — защита от перегрева;
  • размеры — 205*600*105;
  • вес — 8 кг;
  • цвет — белый;
  • цена — 8560 рублей.

Достоинства:

  • надежная конструкция;
  • хорошее качество;
  • прочные материалы;
  • приятный внешний вид;
  • компактность;
  • доступная цена;
  • нержавеющий ТЭН;
  • простая эксплуатация.

Недостатки:

  • малый функционал;
  • иногда шумит.

ЭВАН Warmos-IV-9,45 9.45 кВт

Отопительный котел одноконтурного типа с электрическим типом отопления. Установка настенная с электронным дисплеем для управления. Отапливает достаточно большую площадь 94.5 кВт.

Параметры:

  • тип прибора — электрический, ТЭН;
  • количество контуров — одноконтурный;
  • тепловая мощность — 9,45 кВт;
  • отапливаемая площадь — 94.5 кВт;
  • размещение — настенное;
  • напряжение сети — трехфазное;
  • управление — электронное;
  • КПД — 99%;
  • комплектация — дисплей;
  • защита от замерзания — есть;
  • подключение теплого пола — есть;
  • термометр — есть;
  • защита от перегрева — есть;
  • автодиагностика — есть;
  • цвет — белый;
  • габариты — 380*640*245 мм;
  • вес — 27 кг;
  • цена — 18500 рублей.

Достоинства:

  • приятный дизайн;
  • хватает на отопление частного дома;
  • много дополнительных функций;
  • качественные материалы;
  • доступная цена;
  • позволяет использовать как теплоноситель для нагрева воды;
  • стабильная работа;
  • не шумит.

Недостатки:

уходит много электричества и воды для отопления.

Скат RAY 12 KE /14 12 кВт

Электрический отопительный котел трехфазного напряжения сети. оснащен электронным управлением, хорошей мощностью для обогрева частного дома.

Устанавливается на стену необходимого помещения или в кладовке дома. Включает множество функций, таких как внешнее управление.

Характеристики:

  • тип агрегата — ТЭНовый;
  • количество контуров — одноконтурный;
  • тепловая мощность — 6-12 кВт;
  • КПД — 99,5%;
  • управление — электронное;
  • размещение — настенное;
  • ступени мощности — две;
  • напряжение сети — трехфазное;
  • циркуляционный насос — есть;
  • расширительный бак — есть на 8 литров;
  • температура — 25-85 градусов;
  • подключение внешнего уровня — есть;
  • защита от замерзания — есть;
  • термометр — есть;
  • вес — 24 кг;
  • цвет — белый;
  • цена — 36551 рублей.

Достоинства:

  • удобство эксплуатации;
  • компактные размеры;
  • быстро нагревает батареи;
  • долго держит температуру;
  • качественная сборка;
  • почти не шумит;
  • справляется с площадью в 100 кв.м.

Недостатки:

  • большой расход электроэнергии;
  • высокая цена.

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

  • Электрическим.
  • Газовым.

По типу теплоносителя:

  • Водяным.
  • Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

  1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
  2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

  • Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
  • Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

  • Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
  • Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
  • Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
  • Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Популярные статьи  Печь с водяным контуром для отопления дома: варианты реализации

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу. Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники

Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов

Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.

Как выбрать электрокотел для отопления?

Вы собираетесь строить собственный дом в пригородной зоне вашего города. Выбор системы отопления может сказаться на организации и проведении строительства, и стоимости эксплуатации в дальнейшем.

Если в районе строительства есть газоснабжение и гарантированное качественное обеспечение электроэнергией, то лучше всего сделать систему отопления комбинированную: симбиоз газового и электрического отопления.

Такой вариант гарантировано не оставит ваш дом без тепла. Как выбрать электрокотел для отопления частного дома, его особенности и преимущества рассмотрим ниже.

Система же газового водяного отопления достаточно проста и легко поддается автоматизации. Но она чаще всего требует отдельного помещения для котла, насоса(ов), управляющей автоматики, а также специального отдельного дымохода с трубопроводом для удаления конденсата (при работе в зимнее время).

Расходы на эксплуатацию, в основном это стоимость топлива, весьма невелики. Хотя в последние десятилетия налицо тенденция к постоянному росту цены на газ даже в России.

Электрическое отопление обеспечивает огромное число преимуществ перед другими видами отопления частных жилищ:

  • невысокая стоимость оборудования – электрического котла;
  • безопасность эксплуатации при правильном обращении – невозможно отравление угарным газом и другими продуктами сгорания топлива;
  • отсутствует необходимость устраивать вентиляцию – нет никаких продуктов сгорания, т. е. система электрического отопления полностью экологична;
  • нет нужды в отдельном помещении. которое требуется для газового, твердотопливного или котла на жидком топливе;
  • повышенная пожарная безопасность системы отопления – отсутствие открытого источника пламени;
  • легкость управления вплоть до полной автоматизации процесса отопления всего двух- и трехэтажного здания загородного дома;
  • почти полное отсутствие звуков при работе. не говоря уж о шуме от горящего пламени и работы системы принудительного движения горячей воды в трубах отопления и/или водозабора (циркуляционные насосы) и мн. др.
  • компактность – экономичные электрокотлы для большинства загородных домов имеют небольшие размеры и их можно установить, например, в кухне, прихожей или даже в кладовке;
  • нет нужды заготавливать топливо и где-то его складировать;
  • относительная простота получения разрешительных документов и самой установки;
  • простота конструкции позволяет некоторые виды электрических отопительных котлов сделать в собственном (оборудованном) гараже или «на кухне».

Выбрать для себя подходящий электрический котел, получить рекомендации по его установке или доверить проведение всех работ специалистам Вы можете, перейдя на эту страницу .

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления

Популярные статьи  Монтаж системы отопления частного дома своими руками: схема

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Подключение к сети отопления

Все модели, независимо от их типа, комплектуются штуцерами для подключения системы отопления. Наилучшим выбором для электрокотла является непривычная радиаторная система и теплые водяные полы. Электроэнергия — довольно дорогой ресурс, а нагрев помещения снизу вверх позволит снизить температуру комфорта на несколько градусов.

Электрокотлы, в отличие от твердотопливных моделей, могут работать в системах с естественной циркуляцией, при этом автоматика котла моментально отключит ТЭНы в случае перегрева.

Для ТЭНовых моделей, склонных к образованию накипи, лучше использовать специально подготовленную мягкую воду. Теплоноситель для электродных котлов оговаривается в паспортной документации на конкретную модель. Перед первым включением котла необходимо заполнить систему теплоносителем и стравить воздушные пробки.

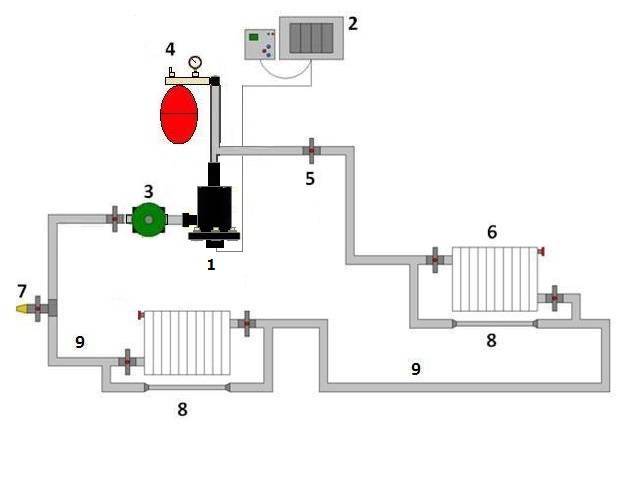

На рисунке показана схема подключения индукционного котла к отопительному контуру.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Устройство и принцип работы электродного котла

Поскольку принцип работы установки не отличается особой сложностью, конструкция агрегатов предельно проста.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Электродный котел включает в себя:

  1. Корпус;
  2. Клемму для подключения нулевого провода;
  3. Основание;
  4. Электрод;
  5. Клемму для подключения фазового провода;
  6. Входной патрубок;
  7. Выходной патрубок;
  8. Кожух;
  9. Клемму для подключения заземления или зануления.

В большинстве конструкций роль второго электрода играет корпус прибора1, подключенный к нулевому проводу через клемму 2.

Емкость с одной стороны герметично закрыта основанием 3, в котором закреплен центральный электрод 4. Подача напряжения на стержень осуществляется фазовым проводом через клемму 5.

Подача теплоносителя осуществляется через входной патрубок 6, расположенный в нижней части агрегата. Нагретый теплоноситель поступает в отопительную магистраль через выходной патрубок 7, обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Внешний кожух 8, имеет специальную клемму 9 для подключения провода заземления и служит дополнительной защитой от поражения электрическим током. Кроме этого, форма и полиамидное покрытие кожуха могут обеспечить привлекательный внешний вид всей установки.

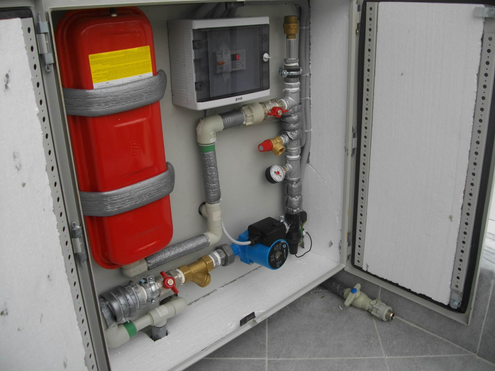

Для повышения эффективности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий интенсивное прохождение жидкости через рабочую полость устройства.

Если для достижения требуемого результата требуется мощность более 10 кВт, целесообразно использовать электродный котел подключаемый к трехфазной электросети.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Принцип работы трех электродного агрегата не отличается от принципа работы обычного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через специальные клеммы в нижней части установки. Располагаются стержни в вершинах правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления прибора используется клемма на корпусе.

Поскольку в процессе эксплуатации электроды могут разрушаться, конструкция установки предусматривает их оперативную замену. Для этого необходимо:

  1. Слить теплоноситель из отопительной системы;
  2. Отсоединить нижнюю крышку;
  3. Заменить разрушенные электроды;
  4. Установить нижнюю крышку на место и проверить герметичность крепления;
  5. Заполнить магистраль жидким электролитом;
  6. Возобновить подачу электроэнергии.

Преимуществом электродных установок является то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Поскольку конструкция самого котла не предусматривает никаких контролирующих элементов, регулировка осуществляются с помощью внешних управляющих систем.

Электрический котел для отопления частного дома: как устроен, способы монтажа

Простейший блок состоит из одного термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению заданной температуры. Более точная регулировка осуществляется с помощью двух термодатчиков, расположенных на входе и выходе.

Стоимость автоматической системы регулирования является наиболее весомой составляющей цены электродного котла, которая может изменяться в довольно широком диапазоне.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
