Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Расчет

  1. Как узнать, сколько газа может пройти через отверстие известного размера за единицу времени?

В максимально простом виде истечение газа из трубы описывается формулой Торричелли.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
Мэтр оставил нам подарок — простую и удобную в использовании формулу.

Для газа она выглядит так:

V=√(2g*Dp)/ λ. В ней:

  • V — скорость истекающего газа в метрах в секунду;
  • g — ускорение свободного падения (9,8 м/с2);
  • Dp — разница давлений между газом в требу и атмосферой в кг/м2 (как правило, давление бытового газа превышает атмосферное на 0,2 кгс/см2, или на 2000 кг/м2);
  • λ — плотность газа. При комнатной температуре она примерно равна 0,72 кг/м3.

Для жидкости в открытом сосуде формула заметно упрощается.

Зная скорость потока истекающего газа и диаметр отверстия, несложно вычислить расход за секунду. Для этого нужно скорость в метрах в секунду умножить на площадь отверстия в квадратных метрах.

Площадь круга рассчитывается по формуле πr^2, или πd^2/4. r — радиус круга, d — диаметр.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
Расчет площади отверстия по его диаметру.

Давайте выполним расчет для отверстия диаметром 15 мм.

Скорость потока равна √(2*9,8*2000)/0,72=275 м/с.

Площадь отверстия в квадратных метрах равна 0,015^2*3,1415/4=0,000176709375.

Расход газа в кубометрах в секунду будет составлять 0,000176709375*275=0,048595078125. Чтобы вычислить расход в час, нужно умножить полученное значение на 3600 (количество секунд в часе). В нашем случае за один час в атмосферу поступит 0,048595078125*3600=175 кубометров газа.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
Последствия такой утечки могут быть самыми серьезными.

Характеристики

Газовые трубы ПНД производятся методом непрерывной экструзии из полиэтиленового сырья специальных марок. Для производства газовых труб ПНД применяют только первичное сырье.

Все готовые изделия тестируются на возможность выдерживать давление необходимой величины. В результате проводимых испытаний трубам присваивается класс прочности, и определяются максимальные показатели давления, при котором они могут служить более 50 лет.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариантЖелтая полоска — обозначение трубы для газоснабжения.

В зависимости от марки изделия оно может иметь следующие характеристики:

  1. ПЭ-80 имеет толщину стенок 2-3 мм и способны выдерживать давление 3-6 МПа.
  2. ПЭ-100 характеризуется толщиной стенок в 3,5 мм и способны выдерживать 8-12 МПа.

Диаметр газопроводящих труб имеет очень широкий спектр. Минимальный показатель 20 мм. Максимальные значения достигают 630 мм, но бывают и гораздо выше. Для прокладки подземных магистралей используются большие диаметры, которые могут достигать 1 200 мм.

Для газопроводов важен показатель соотношения внешнего диаметра к толщине стенок. Он называется SDR. Чем ниже цифра SDR, тем более высокое давление может подаваться.

MRS – еще один фактор, требующий согласования при выборе полиэтиленовых труб. Он определяет величину давления, исчисляющуюся в мегапаскалях:

  • ПЭ-80 – MRS 8 МПа;
  • ПЭ-100 – MRS 10 МПа.

Технические характеристики, сведения о производителе и дате выпуска наносятся на поверхность изделия. Информация подается в сжатом виде и дублируется на каждом метре.

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Монтаж

При монтаже пластиковых газовых труб нужно учитывать ряд нюансов:

  1. Из-за теплового расширения нужно точно подобрать место установки компенсаторов.
  2. Избегать множества изгибов, мест стыковки отдельных элементов.
  3. Прокладывать трубки вдали от источников открытого пламени.
  4. Если нужно проложить трубопровод под землей, желательно сделать дополнительную изоляцию. Для этого можно использовать бетонный канал или дополнительную пластиковую трубу.
  5. При демонтаже старой системы нужно изготавливать магистраль из одного материала. Это позволит добиться высокого показателя прочности, максимального срока эксплуатации.
  6. Желательно убрать трубы с открытого места из-за низкой устойчивости материала к механическим воздействиям.
  7. Крепления к трубопроводу на вертикальных поверхностях нужно устанавливать не дальше чем на расстоянии 2 метра друг от друга.

Для создания герметичных соединений требуется использовать специальный паяльник. В его комплекте есть насадки разных диаметров, на которые надеваются трубы, муфты, запорные краны. После нагревания детали соединяются вместе. Останется дождаться остывания пластика, выполнить пробный запуск системы. Во время проверки нужно внимательно осмотреть места соединения отдельных элементов трубопровода на наличие протечек.

Людям привычно видеть, что газопроводы изготовлены из металла, но этот материал постепенно уступает место пластику. Полиэтиленовые, полипропиленовые трубы незначительно уступают металлу по технических характеристикам, но стоят дешевле.

Популярные статьи  Как сделать угол потолочного плинтуса: пошаговая инструкция с использованием стусла и без него

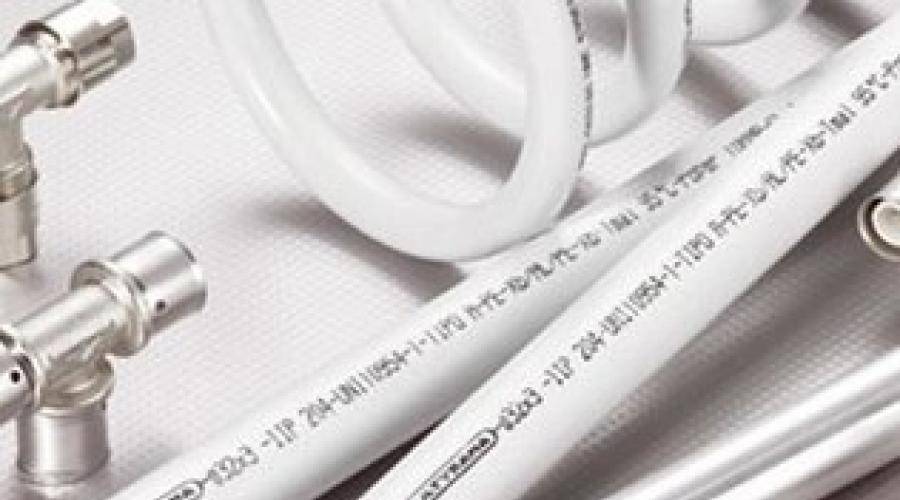

Какие бывают пластиковые трубы

  1. Поливинилхлоридные, или ПВХ, трубы являются наиболее известными. Их распространение на рынке обусловлено во многом их доступной ценой, ведь они сравнительно дешевые. Правда, в процессе использования в результате химического разложения эти изделия выделяют токсичный хлорэтилен. По этой причине они непригодны для использования в системах водоснабжения. Для канализационных приспособлений эти трубы подойдут в качестве дешевого аналога чугунным. Являясь легкими и дешевыми, они заменят своих предшественников без проблем.
  2. Полиэтиленовые трубы являются более выгодным вариантом, особенно для тех, кто хочет устроить систему холодного водоснабжения. Материал этих труб в изолированном виде является устойчивым. Температура жидкостей или газа, которую могут переносить эти изделия, достигает -25 градусов. Это намного меньше, чем у других аналогов из пластика. К сожалению, в неизолированном виде полиэтиленовые трубы теряют прочность и, следовательно, свою эффективность. Подводя итог, следует сказать, что этот вид труб подходит, только будучи в изолированном виде и только для холодных условий передачи.
  3. Металлополимерные трубы являются аналогом предыдущих, однако полиэтиленовый слой находится в глухой изоляции. Выгода покупки заключена как раз в многофункциональности этого вида.

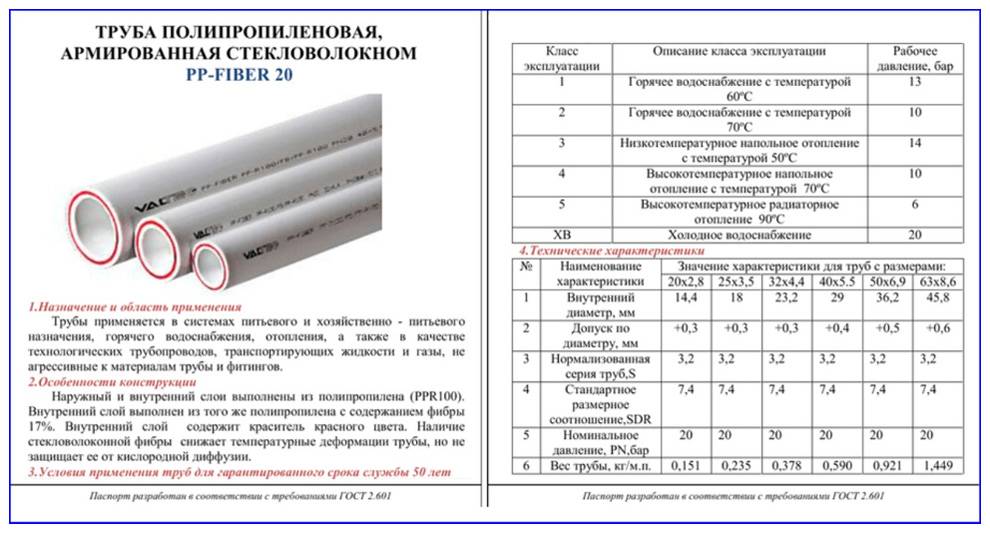

  4. Полипропиленовые трубы являются одним из самых продвинутых вариантов на современном рынке пластиковых труб. Дело в том, что полипропилен является химически малоактивным. Поэтому ему не нужна изоляция. То есть он обладает высокой устойчивостью к внешним воздействиям, а значит, допустим к использованию в различных условиях.

Невысокая теплопроводность полипропилена не дает образовываться конденсату, а значит, транспортировка газов или жидкостей через подобные трубы не повреждает само передаваемое вещество. Также можно изготовить трубы любой длины и диаметра, поэтому они пригодны для действий любых масштабов.

Преимущества использования в прокладке газопровода

Подключение к устройству

Свое место пластиковые трубы получили в строительстве газопроводов, обладая массой достоинств:

  • Трубы из пластика готовы прослужить намного дольше металлических.
  • Они не взаимодействуют с почвой и не проводят ток, что допускает их катодную незащищенность.
  • По своей массе газовые трубы, состоящие из полиэтилена, легче металлических в разы, поэтому строительство газопроводов протекает быстрее.
  • Цены на такие трубы ниже, поэтому строительство газовых труб из полиэтилена намного выгоднее.
  • Замена пластиковых газовых труб осуществляется быстрее, благодаря доступности и легкости монтажа новых. И это еще один плюс, так как в случае выхода из строя чугунных труб, без газа могут на недели остаться десятки и сотни людей.

Газовые полиэтиленовые трубы имеют низкое давление (далее ПНД). Они способны транспортировать воду и газ на любые расстояния. Трубы ПНД транспортируют природный газ от магистрали до вашей квартиры. Их также применяют для строительства подземных газопроводов, по ним протекают горючие газы. Это, с одной стороны, транспортировка топлива, а с другой стороны – сырья.

Использовать можно как в бытовой, так и в промышленной отрасли. Сейчас трубы из полиэтилена низкого давления занимают примерно 90 процентов от всех газопроводных систем. Стоить отметить, что при подаче газа через трубу звук изолируется. Пластиковые трубы для газопровода имеют эстетический вид.

Особенности монтажа

У монтажа пластиковых труб существуют свои секреты. Гибкость и высокая пригодность для скрытой прокладки облегчают работу. Однако при установке стоит учитывать их малую прочность, тепловое расширение и чувствительность к ультрафиолетовому излучению.

Ассортимент пластиковых труб широк

Чем меньше в вашей системе будет соединений, тем прочнее и дешевле будет ваша система. Газовые трубы из полиэтилена необходимо устанавливать в специальных условиях, при которых отсутствуют любые внешние воздействия. Для увеличения безремонтного срока следует планировать сеть из газовых труб одного материала. Иначе на стыках будут образовываться различные трещины и зазоры.

Для того чтобы не повредить материал, соединять элементы следует сваркой. Неустойчивые к солнечному свету трубы следует прокладывать в темных местах для их долговечности. Впрочем, определить, сколько прослужат газовые трубы, можно еще на этапе монтажа, так как если какой-либо материал сделан из некачественного сырья или уже поврежден, то при сборке системы начнут возникать проблемы.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.

Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.

Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.

Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.

Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.

Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.

Популярные статьи  Какой счетчик электроэнергии лучше поставить в квартире: выбираем прибор

Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.

Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Что нужно, чтобы провести газ во все дачи садового товарищества

Первым делом нужно провести общее собрание, на повестку дня которого поставить вопрос о газификации домов. Если решение после голосования окажется положительным, следует решить вопрос с денежным взносом для того, чтобы провести газопровод. Вполне вероятно, некоторые члены товарищества в силу разных причин (финансовых или других) не пожелают внести средства и откажутся от проведения газа к своей даче.

Если большинство поддержало идею газификации дач, но мнения разделились, что делать в таком случае? Создать новое юридическое лицо. Согласно Федеральному закону, имущество товарищества, созданное с помощью целевых взносов, это общая собственность всех его членов. Иными словами, даже если кто-то не участвовал в проведении газопровода, этот человек всё равно будет иметь на него определённые права.

Садовое товарищество может создать как потребительский кооператив, так и некоммерческое партнерство. Первый вариант выбирают в том случае, когда есть планы получать от газопровода прибыль, постепенно подключая к нему новых потребителей. Второй вариант удобен, если партнерство создаётся исключительно в целях проведения газопровода.

Какой бы вариант вы ни выбрали, после проведения газопровода его собственником станет организация в той или иной своей форме. Владение собственностью подразумевает ответственность за неё. А значит, партнерство или кооператив будут обязаны:

  • Следить в охранных зонах газопровода за его пожарной безопасностью.
  • Очищать охранные зоны и землю за ними от деревьев и кустарников согласно правилам лесного законодательства РФ.
  • Если партнерству не по силам создать собственную аварийную службу, то оно обязано заключить договор с одной из специализированных организаций.
  • Иметь в наличии определённый план действий на случай аварии.
  • Предусмотреть способы сигнализации при авариях, а также установить системы для их предотвращения.
  • Всегда иметь свободные материально-технические фонды.
  • Регулярно проводить тренировки работников, обслуживающих газопровод. Научить их способам ликвидации последствий аварии, если таковая случится.
  • Осуществить съёмку газопровода, включая его охранные зоны. Направить все нужные документы в организации, ведущие государственный земельный кадастр.
  • Утвердить границы охранных зон газопровода и ограничение на входящие в них земельные участки в соответствующих органах власти.
  • Зарегистрировать обременения в Едином государственном реестре на недвижимое имущество и сделки с ним.

Требования

При переносе газовых плит, установке газовых конвекторов, котлов, бойлеров и колонок может быть использовано несколько типов подводок.

Какие требования предъявляет к ним газ?

  • Давление, подаваемое в жилой дом, практически не отличается от атмосферного. Типичное избыточное давление в газовой трубе всего 0,05 атмосферы (0,005 МПа).
  • И природный газ, и пропано-бутановая смесь не агрессивны химически и не провоцируют коррозию .
  • Газ обладает минимальной вязкостью, что позволяет даже при небольшом избыточном давлении транспортировать его по трубе с небольшим внутренним диаметром(как правило, не более 1/2 дюйма).

На фото — последствия взрыва бытового газа.

Выбор труб для газопровода

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
Пластиковые трубы разрешается монтировать в защищенном от ультрафиолета помещении Какие трубы и почему применяются для внутренних газопроводов, зависит от множества факторов:

  • Назначение – потребителю газ подают с минимальным давлением. При монтаже газоснабжения можно брать металлопластиковые, стальные и медные трубы.
  • Действие ультрафиолета – стальные и медные изделия можно устанавливать в любом месте внутри и снаружи дома. Пластиковые чувствительны к действию солнечных лучей, их располагают в затененных местах.
  • Способ укладки – стальной или медный газопровод прокладывают над землей, под землей, в стенах, на открытых местах. Пластиковый допускается укладывать только под землей снаружи дома и только на открытых местах внутри помещения.
  • Долговечность – дольше всего служат медные. Стальные газовые трубы подвержены коррозии и нуждаются в защите. Их срок эксплуатации короче.
  • Сложность – пластиковые трубы гибкие, соединяются пайкой. Таким образом сооружают контуры любой сложности. Стальные нужно сваривать и соединять через фитинги. Это затрудняет газоснабжение.

Какие трубы лучше использовать для газа

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант
Медь отличается самым длительным сроком эксплуатации Газопроводные бытовые трубы выполняются из стали и меди. Встречаются также бронзовые и латунные, но крайне редко.

Оба материала обладают главным для газопровода качеством: совершенно не пропускают газ. Оценивают варианты по следующим характеристикам:

  • Медь не корродирует. Срок службы газопровода 50–100 лет. Сталь подвержена коррозии и при самом тщательном уходе не прослужит более 20 лет.
  • Медь пластична. Трубки небольшого диаметра можно гнуть. Стальные нужно сваривать.
  • Стоимость медного трубопровода заметно выше. У стальной газовой трубы цена самая низкая.

Медные трубы намного красивее. Они не нуждаются в периодической покраске и нередко выступают частью интерьера кухни.

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Популярные статьи  ТОП-3 современных утеплителей: сравнение характеристик и инструкции по применению

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

  • укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);

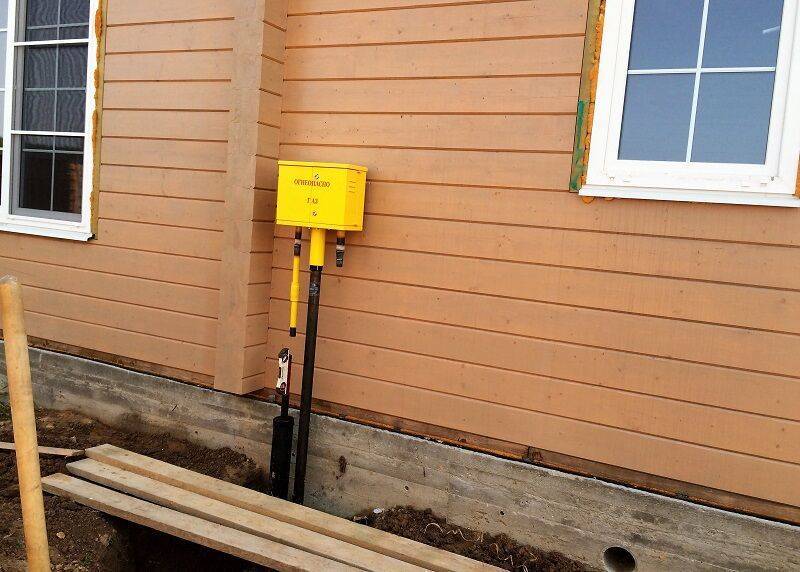

  • ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
  • монтаж разводки труб в помещениях (котельной, кухне);
  • выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

  1. Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
  2. Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
  3. Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
  4. Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
  5. Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Классификация газовых труб

Для систем разного класса используются разные трубы. Государственные нормы для них таковы:

  • для газопроводов с низким или средним давлением применяются электросварные прямошовные трубы общего назначения;
  • для систем с высоким допускаются электросварные прямошовные и бесшовные горячекатаные.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

На выбор материала также влияет и способ монтажа.

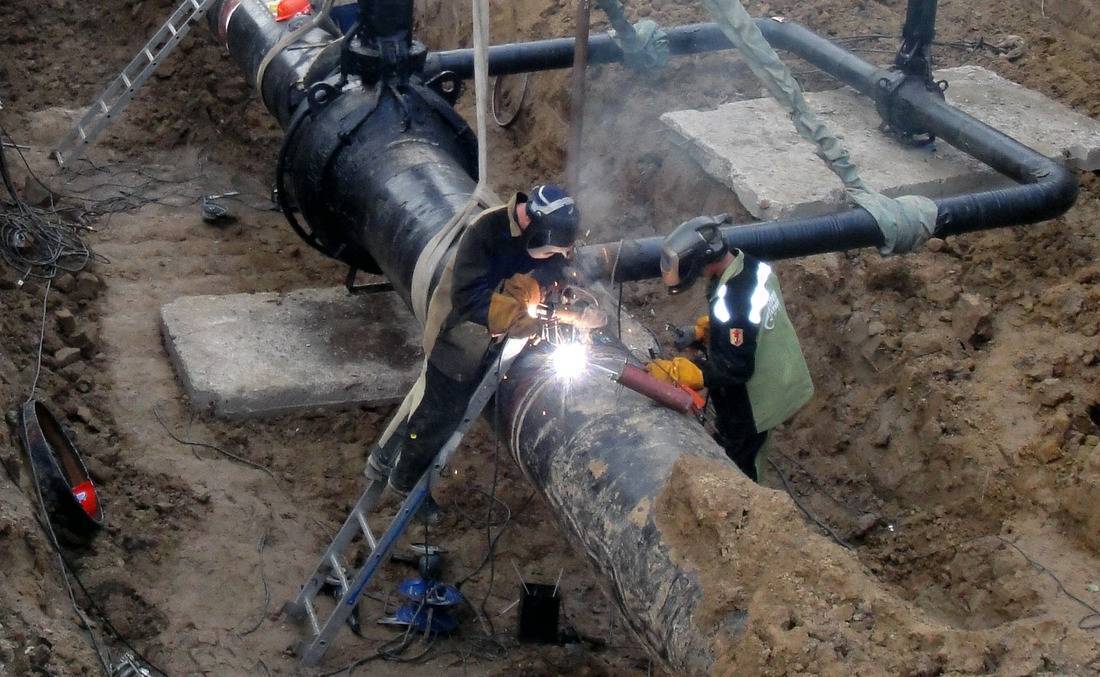

  • Для подземных коммуникаций нормой являются и стальные, и полиэтиленовые изделия.
  • Для надземных допускается применение только стальных.
  • В доме, как в частном, так и многоэтажном, используются стальной и медный трубопроводы. Соединение предполагается сварное. Фланцевое или резьбовое разрешается лишь на участках установки запорной арматуры и приборов. Медный трубопровод допускает соединение на пресс-фитинги.

Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

На фото демонстрируется пример.

Размерные параметры

ГОСТ разрешает в квартире два вида газовых труб. Изделия относятся к продукции общего назначения, так как здесь важна полная газонепроницаемость и механическая прочность, в то время как стойкость к давлению малозначима: 0,05 кгс/см2 – величина скромная.

  1. Параметры стального трубопровода следующие.
    • Внешний диаметр стальной трубы может колебаться от 21, 3 до 42,3 мм.
  2. Условный проход составляет диапазон от 15 до 32 мм.
  3. Выбор производится в зависимости от объема поставки: газовый прибор в квартире или стояк в доме.
  4. Диаметр медного трубопровода подбирается таким же образом. Достоинством этого варианта выступает более простой монтаж – с пресс-фитингами, антикоррозийность материала и привлекательный внешний вид. По норме медные изделия должны соответствовать ГОСТ Р 50838-95, другие материалы не разрешаются.
  5. Диаметр газовых труб для магистралей с давлением от 3 до 6 кгс/см2 колеблется в значительно большем диапазоне – от 30 до 426 мм. Толщина стенок при этом зависит от диаметра: от 3 мм для малого размера, до 12 мм для диаметра свыше 300 мм.
  6. При сооружении подземного газопровода ГОСТ допускает использование газоводов из полиэтилена низкого давления. Рассчитан материал на давление до 6 кгс/см2. Диаметр пластиковой трубы варьируется от 20 до 225 мм. На фото – газопровод из ПНД.

В траншею трубопровод укладывается только готовыми секциями, поэтому монтаж магистрали – дорогостоящая и длительная работа. При поворотах стальные газоводы разрезаются и соединяются через специальные элементы. Полиэтиленовые допускают изгибы: для систем с давлением от 3 до 6 кгс/см2 до 25 наружных диаметров, при величине до 0,05 кгс/см2 – до 3. В совокупности с большей легкостью и высокой антикоррозийностью это делает вариант с пластиковым трубопроводом все более привлекательным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
