Корректор газа: назначение и правила проверки приборов корректировки объема топлива

Выбор газового счетчика: какой лучше выбрать механический либо электронный

Касательно механических устройств можно сказать, что они простую конструкцию имеют небольшую цену и отличаются довольно точными показаниями. Однако подобные устройства работают довольно шумно и на их надежность в значительной степени влияют температурные перепады.

Для использования внутри помещений идеальным вариантом будет электронный прибор учета, а его предельная точность, небольшие габаритные размеры и бесшумная работа станут лишним подтверждением правильности выбора. При этом важным моментом является то, что существует возможность подключения к электронным устройствам оборудования для диагностики и передачи информации на цифровые носители. Основным недостатком электронных газосчетчиков является их высокая стоимость.

Приведенная выше информация позволяет сделать вывод, что установка устройства учета газа с термокорректором дает возможность существенно экономить средства на оплате услуг ЖКХ. Такие приборы дают очень точные показания, на их работу не влияют перепады температур окружающего воздуха, что является важным при установке измерительного устройства, как в квартире, так и на улице. Грамотный подход к выбору приборов учета газопотребления позволит обеспечить максимально точную их работу в тех условиях, которые удобны для пользователя.

Источник

Требуют заменить газовый счетчик и установить с корректором, хотя срок эксплуатации не истек

регионгаз требует замену газового счетчика до 1.01.2019г срок эксплуатации до 2024г но без корректора

Ответы юристов ( 1 )

Здравствуйте. Требования установки газового счетчика с теромокорецией касаются в основном для юр лиц. ГОСТ 8.740-11.

В соответствии с ГОСТ 8.740-2011: 1. При низком давлении газа (не более 0,005 МПа) и расходе не более 100 м3/час разрешается использование счетчиков газа с механической и автоматической коррекцией объема газа только по температуре газа. 2. При максимальном расходе газа более 100 м3/час, при любом давлении (низком, среднем, высоком), при расходе газа от 16 м3/час до 100 м3/час, при среднем и высоком давлении, измерение объема газа проводят только с использованием измерительно-вычислительного комплекса, то есть с применением узла измерения газа. Для граждан, при отсутствии счетчика с термокоррекцией действует следующее условие, пункт 26 «Правил поставки газа для обеспечения коммунально-бытовых нужд граждан» утвержденный Постановлением Правительства РФ от 21 июля 2008 г. №549: «Объем потребленного газа по показаниям прибора учета газа, не имеющего температурной компенсации, определяется как разность показаний прибора учета газа на начало и конец отчетного периода, умноженная на температурный коэффициент (коэффициент приведения к стандартным условиям), утверждаемый для таких типов приборов учета газа Федеральным агентством по техническому регулированию и метрологии». Для чего Федеральное агентство по техническому регулированию и метрологии (Росстандарт) на каждое полугодие утверждает температурные коэффициенты к показаниям приборов учета газа, не имеющих температурной компенсации. В отношении юридических лиц все сложно: 1) Пункт 21. Правил поставки газа «Поставка и отбор газа без учета его объема не допускаются». 2) Пункт 1. статьи 5 Федерального закона Об обеспечении единства измерений «Измерения, относящиеся к сфере государственного регулирования обеспечения единства измерений, должны выполняться по первичным референтным методикам (методам) измерений, референтным методикам (методам) измерений и другим аттестованным методикам (методам) измерений, за исключением методик (методов) измерений, предназначенных для выполнения прямых измерений, с применением средств измерений утвержденного типа, прошедших поверку. Результаты измерений должны быть выражены в единицах величин, допущенных к применению в Российской Федерации». 3) В пункт 1.6. Правила учета газа «Средства измерений и (или) технические системы и устройства с измерительными функциями, применяемые для учета газа в сферах государственного регулирования, должны отвечать требованиям законодательства Российской Федерации об обеспечении единства измерений». 4) Пункт 2.9. Правила учета газа «Измерения объема газа выполняются по аттестованным в установленном порядке методикам (методам) измерений».

Простыми словами можно объяснить так: При применения узла измерения, измерения объема газа должно выполняться по аттестованному в установленном порядке методике (методу) измерения. А это в автоматическом порядке подразумевает применение измерительно-вычислительного комплекса для перерасчета температуры, давления, плотности газа, коэфф. сжимаемости газа и т.д.

Источник

Особенности установки корректора

Прибор коррекции учетных характеристик по метану подключается к расходомеру, оснащенному импульсным выходным сигналом (частотный диапазон до 2-8 Гц, вес импульса 0,01-100 м3). Также допустимо подключение к газовому счетчику с позиционно-кодирующим механизмом (энкодером), установленным в счетной голове.

Физическое закрепление прибора коррекции (стандартизации) данных потребленного объема газового топлива выполняется на корпусе счетчика (при наличии монтажного места), на кронштейне, либо на стене. Коррекционное устройство весит обычно до 3 кг.

Обязательно заземление корректора с использованием прямоугольной шины сечением от 4 мм2. Внешние устройства подключаются к прибору экранированным кабелем с сечением жилы от 0,25 мм2, длиной не более 10 м.

Способы интеграции расходомера с корректором

В первом варианте элементы контроля за газопотреблением поставляются отдельно: газовый счетчик с электрическим выходом (к примеру, пара геркон-магнит); датчик давления, имеющий унифицированный токовый выход; датчик температуры (электронный термометр сопротивления); корректирующий прибор для стандартизации характеристик потребленного объема газа.

Если европейские модели подобных устройств в основном одноканальные, то отечественные приборы чаще рассчитаны на два канала и более (т.е. на два расходомера и больше)

Объединенные в комплекс, эти устройства образуют единую систему средств измерения. Однако пользоваться ею в этом качестве можно лишь после согласования с местным подразделением Госстандарта. Преимущество данного комплекса – допустимость стандартизации показаний от нескольких газовых счетчиков (т.е. от нескольких вводов газопровода).

Недостатком подобной системы является различные сроки поверки ее элементов, среди которых наиболее часто потребуется поверять датчики температуры и давления. Проще будет не выполнять поверку последних, а попросту заменять новыми. Общее преимущество такого измерительного комплекса – его конечная стоимость ниже, чем у заводской многоканальной системы.

Во втором варианте измерительный комплекс создается целиком на предприятии-изготовителе

Здесь важно подобрать систему с близким межповерочным сроком элементов. К примеру, у ротационного газосчетчика ЛГК-Ех срок поверки – два года, а у корректора и датчика давления – 5 лет. Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно

Это означает потребность выполнения поверки всего комплекса 2,5 раза за пятилетний интервал использования, что неудобно и невыгодно.

Как настроить прибор?

Задание константных сведений не требуется, они введены на предприятии-изготовителе устройства. Т.е. после установки и подключения проводов к источнику данных (газовому счетчику) корректор полностью готов к работе.

Доступ к изменению данных корректора поделен между тремя сторонами – метрологическая служба, газоснабжающая организация, с которой заключен договор на обслуживание, и потребитель. У каждой стороны имеется свой код (восьмизначная комбинация цифр), открывающий доступ к программному меню устройства.

Потребителю предоставлен низший приоритет доступа, а наивысший – метрологической организации. Фактически пользователю доступно лишь управление выводом данных на интерфейс прибора – полный или краткий режим отображения.

Внесение изменений в требуемые для вычисления объема потребленного газового топлива параметры («метрологическая» часть ПО) допускается только при официальной калибровке, выполняемой исключительно при поверке корректоров объема природного газа. Кнопку калибровочного замка защищает навесная пломба (легкоразрушаемая!).

Основные характеристики

Корпус: Алюминиевый сплав, промышленное исполнение
Размеры: Высота 200 мм, ширина 200 мм, глубина 102 мм
Вес: Не более 2,8 кг.
Класс защиты: IP 65.
Окружающая среда: −40°С до 60°С
Питание: 2 литиевых элемента питания (срок службы {amp}gt; 5 лет при стандартном режиме эксплуатации) Срок службы может быть увеличен с помощью установки двух дополнительных элементов питания. Может быть подключено внешнее питание. Элементы питания могут быть заменены без нарушения калибровочной пломбы.
Клавиатура: 6-ти кнопочная плёночная клавиатура.
Дисплей: 4-х строчный 20-ти символьный дисплей.
Калибровочный замок: Находится внутри корректора, пломбируется навесной пломбой.
Цифровые входы: 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков. 1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.).
Преобразователь давления газа: Встроенный в корпус корректора или выносной до 100м. (штуцер М12 ´ 0,5). Диапазоны давлений от 0,8 до 70 бар (от 0,08 — до 7 МПа).
Преобразователь перепада давления на счетчике: Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 — 1,6 кПа, 0 — 2,5 кПа, 0 — 4 кПа, 0 — 6,3 кПа, 0 — 10 кПа, 0 — 16 кПа, 0 — 25 кПа, 40 кПа.
Преобразователь температуры газа в трубопроводе: Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С.
Преобразователь температуры окружающей среды: Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.
Относительная погрешность измерения давления: 0,35%
Относительная погрешность измерения температуры: 0,1
Приведенная погрешность измерения перепада давления: 0,1%
Дополнительная температурная погрешность измерения перепада давления: 0,1% на каждые 10°С
Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры): 0,37%
Коэффициент сжимаемости: Вычисление в соответствие с ГОСТ Р 30319.2-2015 или программируемый как константа.
Сигнальный выход: 2 цифровых выхода, программируемых для
- вывода импульсов (счётчики объёма);
- вывод сообщений тревога/предупреждение.
Интерфейс: Оптический интерфейс в соответствие с IEC 61107. Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения.

Что делает этот прибор?

Предназначение корректора объемного расхода газа заключается в замерах давления, температуры и фиксируемых расходомером рабочих объемов метанового топлива. Прибор оснащен преобразователями сигналов по замеряемым критериям, получаемым от газового счетчика и анализируемым микропроцессором.

Коэффициент сжимаемости вычисляется либо самим корректором (ГОСТ 30319.2-2015), либо подставляется согласно предустановленному значению.

Оснащение счетчика природного газа корректирующим прибором возможно как при «уличном», так и «домашнем» размещении. Зимой метан будет одинаково холодным

Результаты замеров позволяют преобразовать потребляемые кубометры природного газа в объем при стандартных условиях метана по ГОСТ 2939-63, учитывая условно-постоянные параметры газового топлива – плотность в стандартных условиях, содержание CO₂ и N₂.

Допуски относительной погрешности в полном диапазоне рабочих температур составляют:

по замеру давления +/-0,4%;
по замеру температуры +/-0,3%;
по приведению объема к стандартным условиям +/-0,5%;
по замеру объема метана в рабочих условиях +/-0,05%.

По мере накопления корректором данных по параметрам поступающего газа они архивируются с 60 минутным интервалом. В зависимости от модели прибора в нем сохраняются данные за 270-365 последних дней на момент обращения к архиву. Хранение архивированных данных осуществляется на смарт-карте.

В приборе не менее двух элементов питания. Их нужно менять одновременно с поверкой устройства, т.е. каждый 5 лет

Автономный блок электропитания устройства обеспечит его энергией по меньшей мере 7 полных суток, при условии активности интерфейсного экрана не более 15 минут за этот период. Следует учесть, что основной источник электропитания прибора корректировки данных по метану – бытовая электросеть через преобразователь переменного тока в постоянный с напряжением 9 В (ток 100 А).

При необходимости рабочие функции корректора можно использовать для контроля расхода голубого топлива, задав суточный и месячный лимит для отслеживания остатка.

Цели коррекции показаний счетчика природного газа

Отметим, что хотя паспортный диапазон рабочих температур расходомера может быть +/- 40 о С, к повышающему цену газового топлива температурному коэффициенту это никакого значения не имеет.

Правила гражданского газоснабжения на коммунально-бытовые цели за №549 утверждают потребность умножения насчитанного счетчиком объема потребленного метана на коэффициент приведения к стандартным условиям (обозначение – Vп), нормированным ГОСТ 2939-63:

температура газа – 20 о С (также 293,15 о К);
давление газа – 760 мм ртутного столба (также 101,325 кН/м 2 );
влажность газа – равна нулю.

Поскольку «уличные» температуры за календарный год меняются, к потребленному объему газа применяются различные коэффициенты приведения к «газовому стандарту» – в зимние месяцы они всегда выше.

Значения этих коэффициентов устанавливаются Федеральным агентством метрологии. В частности, с 2019 года в регионах России действуют температурные коэффициенты, определенные приказом за №1053.

Чтобы избежать умножения потребленного объема на установленный нормами региональный коэффициент, домовладелец должен выбрать для учета газопотребления расходомер, оснащенный термокомпенсатором.

Местоположение счетчика газа – внешнее (вне дома) или внутреннее (в техническом помещении) – значения не имеет. Тут либо оплата потребленного объема метана с учетом температурного коэффициента, либо установка расходомера по газу со встроенным термокомпенсатором.

Компенсирующее температурные перепады газового топлива устройство является биметаллической пластинкой, встроенной в механизм измерения объема при проходе метана через счетчик. Под воздействием температуры природного газа пластинка изгибается определенным образом и влияет на процесс учета газопотребления так, чтобы показания соответствовали стандартным условиям состояния топлива.

Газовый счетчик с термокорректором: как выбрать

Среди всех представленных на современном рынке вариантов газосчетчиков у пользователей особой популярностью пользуется такой вариант, как газовый счетчик с термокорректором. Владельцы квартир все чаще устанавливают именно такие приборы, поскольку они определяют расход газа с максимальной точностью. Эти газосчетчики за счет автоматической термокоррекции позволяют с легкостью снимать показания и исключают возможные неточности и расхождения.

Важно, что термокорректор определяет реальное потребление газа с учетом температур. Это особо актуально для приборов учета, которые предполагается размещать на улице, однако, и внутри помещений такое точное измерение лишним не будет

Сейчас мы подробно рассмотрим вопрос, как выбрать счетчик газа с термокорректором, какие преимущества имеют такие приборы, а также какие газосчетчики целесообразно устанавливать в квартире, частном доме либо на улице.

Как выбрать газовый счетчик для квартиры

После очередной оплаты коммунальных услуг обычно возникает вопрос об экономии семейного бюджета. Ни для кого не секрет, что за газ и воду мы платим по нормативам. Но немногие знают, что это норматив превышает реальное использование минимум в два раза. Тогда можно ли платить за газ меньше? В этом помогут специальные приборы учета. С помощью этого оборудования можно не только контролировать использование газа, но и отследить утечку в аварийной ситуации. Так вы не только сэкономите, но еще и повысите безопасность своей семьи.

Данная статья поможет вам в выборе газового счетчика для своей квартиры. Мы рассмотрим все виды приборов, разберем их минусы и плюсы.

Корректор газа: функции и периодичность проверки устройств корректировки объема топлива

Согласитесь, с газоснабжением квартиры куда проще, чем с частным домом. В коттедже бойлер и газплита, а в особенности котел потребляют метан кубометрами, тщательно подсчитываемыми обязательным с 2019 года расходомером.

Но тепловая калорийность и давление голубого топлива нестабильны, поэтому счетчик может накручивать лишнего. Исправит ситуацию корректор газа, способный свести «намотанные» кубометры к норме стандартного агрегатного состояния метана. Особенное удобство прибора – внимания почти не требует.

Расскажем о нем, объясним влияние температуры на стоимость магистрального газа и как корректор способствует снижению коммунальных затрат.

Описание

Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей.

Объем природного газа в стандартных условиях вычисляется по одному из методов соответствии с ГОСТ 30319.2-96: AGA8-92 DC, GERG-91 мод., NX19 мод., NX19, по 16 Z-коэффициентам.

Температура, давление и коэффициент сжимаемости, соответствующие стандартным условиям, вводятся в корректор как исходные данные.

Ввод этих данных осуществляется с помощью специального программного обеспечения, посредством:

— персонального компьютера через оптическую головку или коммуникационный блок

искробезопасной защиты;

— персонального компьютера при помощи PSTN/GSM модема.

Конструктивно корректор выполнен в виде электронного блока, заключенного в герметичный поликарбонатный корпус (степень защиты IP65 по ГОСТ 14254-96).

Корректор комплектуется преобразователем абсолютного давления и термометром сопротивления, встроенным источником питания (литиевая батарея).

В качестве преобразователя абсолютного давления, входящего в состав корректора, используются преобразователи фирмы «Huba Control AG», Швейцария.

В качестве термометра сопротивления, входящего в состав корректора, используются термометр сопротивления Pt 1000 (кл. B по ГОСТ 6651-2009) (далее — термометр сопротивления).

На графическом жидкокристаллическом дисплее выводятся:

— объем газа в рабочих условиях (индекс нескорректированного объема), м ;

— объем газа, приведенный к стандартным условиям (индекс скорректированного объема), нм3;

— расход газа в рабочих условиях, м3/ч;

— расход газа, приведенный к стандартным условиям, м3/ч;

— абсолютное давление газа, бар;

— температура газа, °С;

— коэффициент сжимаемости;

— коэффициент коррекции;

— текущие дата и время;

— версия и дата встроенного программного обеспечения корректора;

— контрольная сумма исполняемого кода (CRC), управляемая встроенным программным обеспечением «Kernel»;

— статусы текущих и предыдущих (хранящихся в памяти) аварийных сигналов тревоги;

— положение переключателя режима программирования «Прог.»;

— серийный номер корректора;

— серийный номер и диапазон измерений преобразователя давления;

— серийный номер и диапазон измерений термометра сопротивления;

— метод расчета коэффициента сжимаемости;

— цена входного импульса от счетчика газа;

— остаточная емкость батареи;

— компонентный состав газа;

— тарифы и тарифные индексы объема, идентификационная таблица текущего тарифа;

— база данных зарегистрированных параметров и событий.

Информация хранится в циклически записываемой базе данных (до 4096 записей) с программируемыми интервалами времени.

Корректор имеет цифровые интерфейсы: оптический порт со скоростью обмена 12009600 бод; интерфейс RS-232 со скоростью обмена 300-19200 бод, интерфейс RS-485 со скоростью обмена 300-38400 бод.

Корректор изготавливается взрывозащищенным с маркировкой взрывозащиты: 0ExiaIIAT3X.

По специальному заказу корректор комплектуется следующими дополнительными устройствами:

— дополнительной встроенной платой интерфейса RS-485;

— погружной гильзой для термометра сопротивления;

— монтажным комплектом для подсоединения преобразователя давления к счетчику газа;

— оптической головкой;

— модемом для удаленного доступа к корректору при помощи телефонной сети, устанавливаемым во взрывобезопасной зоне;

— GSM-модемом для удаленного доступа к корректору при помощи сотовой сети стандарта GSM, устанавливаемым во взрывобезопасной зоне.

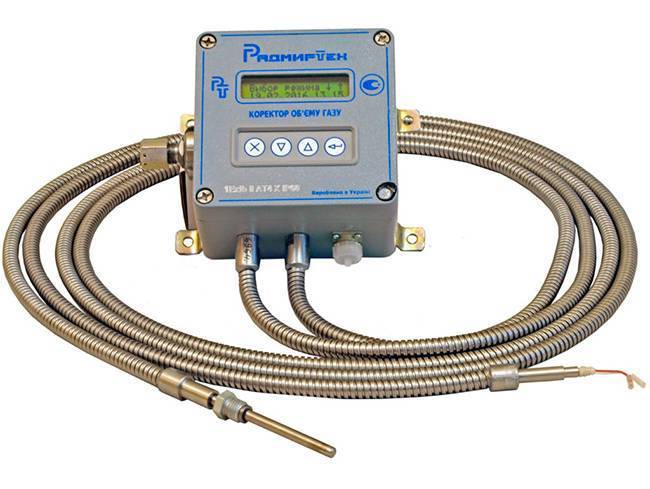

Внешний вид корректоров показан на рисунке 1.

Какие газовые счетчики ставят в квартирах

Для жилых квартир чаще применяют ротационные либо электронные изделия. Их особенности были рассмотрены ранее, однако перед тем, как установить счетчик для газа с термокоррекцией, следует учесть такие моменты:

Местоположение будущего прибора учета газа;
Габаритные размеры выбранного устройства;
Уровень шума, который издает прибор в процессе работы;
Объем потребляемого газа;
Степень надежность счетчика и межповерочный интервал;
Цена устройства.

Помимо этого для правильного подбора прибора учета, следует принимать в учет следующее:

Для квартиры, в которой имеется только газовая плита либо колонка, оптимально подойдет ротационный либо электронный прибор учета;
Если в квартире обустроено автономное отопление, то целесообразно будет устанавливать ротационный, электронный либо объемный газосчетчик.

Какая польза от коррекции потребления газа?

К потребителям в населенных пунктах газовое топливо поставляет из магистрального газопровода система общих коллекторов высокого и среднего давления, растянутая на десятки километров.

Перед передачей объемов газа компании, непосредственно поставляющей топливо конечным потребителям по отводящим газопроводам, на выходе из газораспределительной станции ведется замер основных параметров метана – объем (или расход), температура и давление. Эти параметры прямо влияют на доход организаций, участвующих в транспортировке и распределении метана домохозяйствам.

Поэтому приведение объема сожженного метана в котлах, бойлерах и газплитах к стандартным температурным условиям по ГОСТ 2939-63 изначально ведется в интересах поставщиков природного газа.

Удобство для региональных газовых служб

Морозными зимними месяцами давление в газопроводе-«воздушке» снижается, поскольку его значение прямо пропорционально температуре газа (закон Шарля). При этом плотность газообразного топлива возрастает, а объем падает (закон Бойля-Мариотта).

На графике показано процентное изменение доли первоначального (поступившего в ГРП) объема метана в газопроводе-воздушке в зависимости от снижения температуры голубого топлива на один градус

В результате наблюдается так называемый разбаланс между поставленным и потребленным объемом голубого топлива. Т.е. домовой счетчик газа зафиксирует меньшее число кубометров метана, чем реально затрачено отопительными приборами коттеджа.

И напротив, при летних температурах выше 20оС газовый счетчик частного дома покажет большее потребление метана, чем поступило в действительности. Впрочем, летом природного газа домовладениями сжигается меньше, ведь основной его расход связан с отопительным периодом.

График отражает зависимость изменения объема объемной доли газа с его прогревом на один градус после выхода из ГРП и следования к потребителям по «воздушке»

Таким образом, использование домохозяйствами полноценного газового корректора или только термокорректора, либо оплата потребленного объема метанового топлива с надбавочными коэффициентами происходит обычно к выгоде газоснабжающей организации.

Но в одной, кстати, достаточно частой ситуации со снабжением газа, корректирующий параметры голубого топлива прибор способен принести реальную пользу домовладельцу.

Выгода владельцам домохозяйств

Морозными месяцами жильцов загородной недвижимости беспокоит другая проблема – чрезмерно низкое давление в газотранспортной сети, осложняющее процесс обогрева дома. Пламя над горелкой еле теплится и котловое оборудование либо отключается самостоятельно, либо прогревает теплоноситель в домовом контуре отопления не выше 60оС.

Применение коэффициентной надбавки к потребленному домохозяйством объему природного газа связано с изменением объема топлива при переохлаждении или перегреве в процессе доставки по неизолированной (воздушной) трубе

Причина слабой газоподачи по зиме понятна – отопительные напольные и настенные котлы домов сжигают больше метана, иначе домовладения попросту не обогреть. И большинство собственников загородных коттеджей с круглогодичным проживанием смиряются с ослабшим давлением в газопроводе, дополняя газовые теплоагрегаты котельным оборудованием на альтернативных видах топлива (древесина, уголь).

Однако они не осознают, что не только вынуждены терпеть холодную атмосферу дома каждую зиму, но и переплачивать за кубометры газа!

Согласно «газовому» закону Бойля-Мариотта при падении давления в газовой среде, ее объем возрастает. Т.е. когда в «воздушке» снижается давление, объем поступающего к расходомеру метана увеличивается и счетчик примется накручивать несуществующие кубометры. Переплата по «накрученным» газовым счетам может достичь 5-7% за отопительный сезон.

И только расходомер с электронным корректором природного газа, настроенный по «местным» параметрам стандартизации метана официальной метрологической службой, позволит потребителям оплачивать сожженные тепловым оборудованием кубометры голубого топлива по фактическому расходу.

Что нужно знать о периодичности?

Законодатели на государственном уровне обязали все организации, которые владеют газоанализаторами, предоставлять эти приборы для поверки. Работы проводят представители Государственной метрологической службы и аттестованные службы частных организаций. Показатель периодичности для поверки датчика зависит от модели газоанализатора, закон же говорит о сроке от 6 до 12 месяцев, но не реже 1 раза в год. При этом некоторые приборы требуют осмотра как минимум раз в 6 месяцев.

Период для осмотра оборудования могут устанавливать местные структуры метрологической службы. Сотрудники Центров стандартизации и метрологии иногда злоупотребляют своим положением и увеличивают частоту осмотров. ЦСМ может установить полугодичный поверочный срок без весомых причин.

Выделяют также калибровку — комплекс мероприятий для газоанализаторов, которые применяют вне области государственного регулирования. Интервал между калибровками четко не устанавливают. В то же время в методике иногда указывают технически обоснованные рекомендации насчет сроков для следующей такой процедуры.

Периодичность проведения поверки

Выполнение поверочной проверки справедливости измерений, осуществляемых прибором коррекции потребленного объема природного газа, требуется раз в 5 лет (при условии технической исправности корректора в течение этого периода).

Методы поверки разрабатываются производителями корректирующих приборов с обязательным согласованием в ФГУП «ВНИИМС» или региональных ФБУ «ЦСМ». Право исполнения поверочных испытаний предоставляется государственной метрологической службе (ФБУ «ЦСМ») или частным метрологическим службам, имеющим соответствующий аттестат Росаккредитации.

Зачем нужен корректор для газового счетчика?

В каких случаях он используется?

Существуют так называемы стандартные условия при которых измеряются объёмы газа, проходящие через счётчик.

Корректор как раз выполняет эту функцию. Он подгоняет объёмы прошедшего газа под те самые стандартные условия (если точнее он высчитывает стандартные и производит коррекцию при замерах) это температура (плюс двадцать) давление (760-т миллиметров ртутного столба).

Используются корректоры где угодно, начиная от газовых счётчиков бытового предназначения, до промышленных.

Бытовые газовые счётчики с корректором довольно выгодное приобретение, платите только за реальные объёмы газа, а не за прошедший газ по трубе.

При помощи электронного корректора, можно выводить данные на компьютер, электронные корректоры могут быть подключены к общей (центральной) системе учёта газа.

Электронные корректоры снабжены цифровым табло.

В общем очень технологичная штука, но ему (корректору) необходимо питание.

Корректор нужен, для того, чтоб платить (точнее знать, а уже платить или просто измерять это не важно), точное количество газа прошедшего через счётчик. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ. Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ

Так как газовый счётчик имеет достаточно сильные погрешности в зависимости от того при каких условиях подаётся газ.

Вот например газ можно подавать по разному например норму по давлению и это будет одно, а если давление понизить, то газ пройдёт в том же объёме, но его КПД при сгорании будет ниже!

Или к примеру температура, чем холоднее газ, тем он плотнее, а чем жарче на улице тем разреженней это всё опять же влияет на итоговое КПД по сгоранию, и если захотеть то на этих разницах поставщик может достаточно сильно обманывать потребителя.

Корректор же, имея в себе заложенную программу всё это исправит, к примеру пересчитает потребленные кубы, если давление не достаточно, то есть если давление меньше на 10% от нормы, то и за куб газа вам корректор посчитает не 1 куб, а 1.1 — что соответствует действительности, а теперь представьте сколько можно сэкономить или наоборот переплатить не имея корректора на 100 или 200 кубах которые вам подадут газ с пониженным давлением.

Стоят конечно такие счётчики намного дороже обычных, а установка корректоров не везде возможна, но то что он только в пользу для потребителя это факт, он поможет платить за фактически потреблённое, а не накрученное.
