Магистральный газопровод: нюансы проектирования и строительства

Профессиональные услуги в сфере газификации частных домовладений

Процесс подключения частного дома к газовой магистрали сопряжен со многими правовыми и техническими нюансами. Среди них:

  • юридическое оформление земельного участка;
  • оформление прав на строение;
  • подготовка целого пакета документов для получения соответствующих разрешений на установку оборудования;
  • подготовка проекта и монтаж газа в частном доме;
  • разрешения на подсоединение к магистральной трубе, множество прочих технических и правовых моментов.

предоставляет домовладельцам Москвы и Московской области все услуги, связанные с газификацией объектов. Являясь давним и постоянным партнером ФГУП «МОСОБЛГАЗ» — одной из крупнейших газораспределительных компаний России, мы быстро и успешно решаем задачи любой степени сложности.

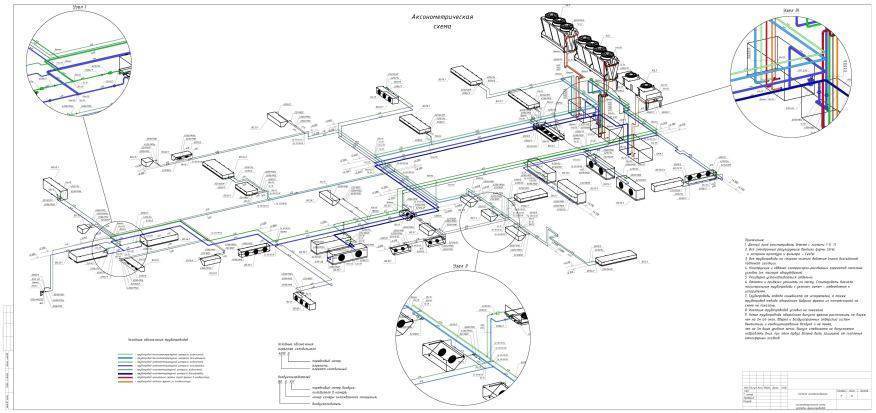

Когда все предварительные условия соблюдены и необходимые документы готовы, наступает очередь разработки проекта и проектной документации. Затем проводятся монтажные работы в соответствии с принятыми решениями по построению внутренней сети и полученными разрешениями на установку газового оборудования в доме, подключение к газовой магистрали.

В рамках каждого проекта и по желанию заказчика мы оказываем полный комплекс услуг, связанных с монтажом газопровода в частном доме, предоставляя цены и прайсы на них в соответствии с индивидуальными условиями договора и предварительно рассчитанной сметой.

Прокладка трубопроводов

Согласно СНиП, магистральные трубопроводы следует прокладывать подземно. В качестве исключения при необходимости (переходы через естественные и искусственные препятствия) допускается прокладка трубопроводов по поверхности земли в насыпи или на опорах. Допускается совместная прокладка нефтепроводов (нефтепродуктопроводов) и газопроводов в одном техническом коридоре.

Выбор трассы трубопроводов должен производиться по критериям оптимальности, при этом в качестве таких критериев принимают затраты на сооружение, техобслуживание и ремонт трубопровода при эксплуатации, учитывая и затраты по обеспечению охраны окружающей среды. Кроме того, учитывается металлоёмкость, безопасность, заданное время строительства и наличие дорог.

Прокладка магистральных трубопроводов не допускается в населенных пунктах, сельскохозяйственных и промышленных предприятиях, на аэродромах и железнодорожных станциях, а также в пределах морских и речных портов и пристаней. Также не разрешается прокладка магистральных трубопроводов в тоннелях железных и автомобильных дорог, в тоннелях совместно с электрическими кабелями и кабелями связи и трубопроводами иного назначения. Также запрещена прокладка трубопроводов по мостам железных и автомобильных дорог. Помимо этого, не допускается прокладка трубопроводов в одной траншее с электрическими кабелями, кабелями связи и другими трубопроводами — исключение составляют кабели технологической связи данного трубопровода на подводных переходах и на переходах через железные и автомобильные дороги. Ещё одним исключением является прокладка газопроводов диаметром до 1000 мм и нефтепроводов (нефтепродуктопроводов) диаметром до 500 мм по несгораемым мостам автомобильных дорог отдельных категорий. При прокладке трубопроводов по таким мостам, где проложены ещё и кабели связи, требуется согласование с Министерством связи России.

Минимальное расстояние от оси подземных (или наземных в насыпи) трубопровода до населенных пунктов, отдельных сельскохозяйственных и промышленных предприятий, зданий и сооружений, а также иных инфраструктурных объектов, рассчитывается в зависимости от класса и диаметра трубопровода и составляет от 10 м (кабели междугородной связи и силовые электрокабели) до 3000 м (от нефтепроводов до водозаборов). Допустимые расстояния указаны в части 3 СНиП 2.05.06-85 (СП. 36. 13330. 2012 -актуализированная редакция)

Заглубление трубопроводов до верха трубы следует принимать не менее 0,8 метра при диаметре трубы менее 1000 мм, и 1 метр при диаметре 1000—1400 мм (также при прокладке трубы в песчаных барханах, на пахотных и орошаемых землях). При этом на болотах или торфяных грунтах, подлежащих осушению, глубина заглубления должна составлять не менее 1,1 метра (то же — при пересечении оросительных и осушительных каналов). В скальных грунтах и болотистой местности при отсутствии проезда транспортных средств глубина заглубления должна составлять не менее 0,6 м.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Магистральный газопровод: нюансы проектирования и строительстваСхема системы газоснабжения

Разновидности газопроводных полиэтиленовых труб

Трубы из полиэтилена используют при прокладывании газо– и водопроводов, канализации, отопительных и оросительных систем. Различное назначение трубопроводов обуславливает использование изделий, имеющих разные технические характеристики.

Магистральный газопровод: нюансы проектирования и строительства

К газопроводным трубам предъявляются самые жесткие требования, ведь даже незначительная утечка газа может быть смертельно опасна. Используемые для производства материалы должны выдерживать большие нагрузки: давление рабочей среды, растяжение и сжатие труб, воздействие агрессивных веществ.

Газовые трубы производят из полиэтилена низкого давления, а разновидности изделий зависят от марки этого материала: ПЭ-80 и ПЭ-100. Различаются трубы разных марок толщиной стенок и предельным рабочим давлением:

Разновидность труб толщина стенок, мм рабочее давление, МПа
ПЭ-80 2-3 3-6
ПЭ-100 3,5 8-12

Маркировка и технические характеристики

Трубы обеих разновидностей выпускают в виде отрезков по 13 м или мотков-бухт общей длиной 200, 500 и 700 м.

Для полиэтиленовых комплектующих, предназначенных для монтажа газопровода, существуют стандарты маркировки, позволяющей отличить эти изделия от труб, имеющих иное назначение, и узнать информацию о трубе даже по метровому отрезку.

Цветовая маркировка позволяет даже при беглом взгляде понять, из какого материала и для каких целей изготовлена труба. Газовые ПЭ-трубы окрашиваются в однородный желтый цвет или в черный с нанесением вдоль оси тонких прямых линий желтого или оранжевого цвета.

Рекомендуем ознакомиться: Как выбрать и установить дымоход для газовой колонки в квартире или частном доме

Символьная маркировка наносится на каждом погонном метре трубы и содержит все необходимые сведения о ней.

Магистральный газопровод: нюансы проектирования и строительства

Информацию, нанесенную на поверхность трубы, легко прочитать: первым идет название фирмы-производителя, следующими по порядку – технические характеристики, последними – дата изготовления, номера партии и бригады.

Маркировка расшифровка
ПЕ80 или ПЕ100 (возможны варианты в международных форматах “РЕ 80” и “РЕ 100”) материал изготовления – полиэтилен соответствующей марки
ГАЗ назначение – для монтажа газопровода
SDR в формате ХХ,Х значение стандартного соотношения размеров – отношения внешнего диаметра трубы к толщине стенок (указывается не всегда)
числовое значение, например, 32х3,0 первое число обозначает диаметр трубы, второе – толщину ее стенок, оба значения указываются в мм
ГОСТ Р 50838-2009 стандарт качества труб для газопроводов
желтые осевые линии для изготовления использован полиэтилен ПЭ-80
оранжевые осевые линии для изготовления использован полиэтилен ПЭ-100

Классификация трубопровода газа по расположению

Магистральный газопровод: нюансы проектирования и строительства

Классификация магистральных газопроводов по признаку расположения делит газовые сети:

  • На наружные и внутренние. Первые расположены на улице, могут быть межцеховыми, дворовыми, внутриквартальными. Внутренние газовые трубопроводы находятся внутри помещений и цехов. Схематически они представляют собой отрезок системы снабжения газом от ввода до точки соединения устройств, которые снабжаются газом (плита, радиатор).
  • Надземные и подземные (соответственно, надводные и подводные).

Классификация газопроводов по назначению в сети газоснабжения включает:

  • Вводные трубопроводы газа. К ним относят участок сети от внутренней магистрали до отключающего прибора на вводе.
  • Распределительные – наружные участки газопровода, отвечающие за транспортировку газа от магистрали до точки ввода (могут быть отдельными трубопроводами в системах снабжения одного объекта).
  • Газопровод-ввод – отрезок от точки соединения с распределительной сетью до системы отключения на вводе.
  • Межпоселковый газопровод – распределительная сеть, дислоцированная вне населенных пунктов.
  • Сбросные.
  • Продувочные системы.
Популярные статьи  Проекты коттеджей: типовые и оригинальные варианты зданий

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Магистральный газопровод: нюансы проектирования и строительства Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

  • зимнюю;
  • летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Магистральный газопровод: нюансы проектирования и строительства Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

  • подземные;
  • надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Общая характеристика центральных газопроводов

Газопровод магистрального типа — это система труб и сооружений, используемых для доставки топлива из мест добычи или изготовления к клиентам. Он включает в себя основные и дополнительные трубы. Диаметр последних определяется особенностями объекта транспортировки, однако, не может превышать 1420 мм.

Трубопроводы делятся на три класса в зависимости от давления, под которым переносится вещество. Этот показатель обязательно нужно учитывать, поскольку в случае превышения нормы возрастает вероятность аварии.

Магистральный газопровод: нюансы проектирования и строительства

Давление колеблется в диапазоне 1,2-10 МПа. Чаще всего рабочим считается показатель в 7,5 МПа

Магистральные газопроводы делятся на надземные, подземные и подводные. Первые благодаря небольшому подъему не мешают движению транспортных средств. Этот вариант доставки используется для преодоления водных препятствий, оврагов и прочих преград.

Подземные сети прокладываются в специальных траншеях. Глубина последних зависит от уровня промерзания грунтов

Поэтому при организации транспортировки влажного газа важно учитывать климатические особенности местности, структуру грунта, диаметр труб и др

А для труб с осушенным газом подойдет траншея глубиной 0,8 м. Ее дно покрывают слоем утрамбованного песка, укладываемые трубы покрывают несколькими слоями битумно-полимерной мастики или полимерной скорлупой, затем заполняют грунтом.

Подводные системы создаются с целью транспортировки продуктов из морских территорий, по дну рек или крупных озер.

Стандартный трубопровод оборудован главной и промежуточной компрессорными станциями. Каждая из них распределяет поток горючего по веткам с запроектированным диаметром и снижает его давление.

Например, газ перед попаданием к конечному потребителю проходит через главный, затем промежуточный распределительный пункт. В итоге давление уменьшается до значения, которое предусмотрено местными трубопроводами.

А для обеспечения сбалансированности функционирования системы непосредственно в районе потребления создаются специальные хранилища. К примеру, в летний период может накапливаться газ, который используется в холодное время года.

Нельзя допустить разрушение труб в результате их контакта с грунтом, водой или воздухом. Эта задача решается за счет внешней противокоррозионной изоляции.

Магистральный газопровод: нюансы проектирования и строительства

Еще используется катодная защита, которая действует на базе отрицательного потенциала

Важно обеспечить надежность газовой сети. Она гарантируется за счет перекачивающего оборудования на компрессорных станциях, использования качественных стальных труб, создания дополнительных параллельных линий, которые сочетаются с основной благодаря перемычкам

Этапы подключения дома к газу

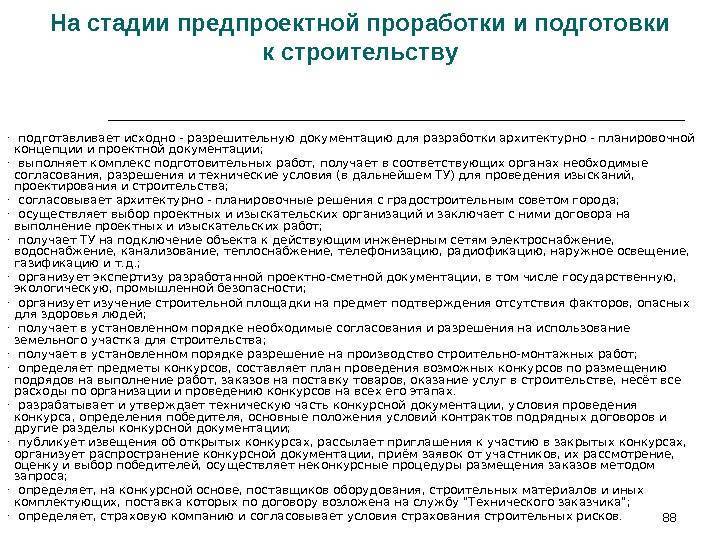

Подключение газа проходит в несколько этапов. Стоимость всех проведенных работ зависит от сложности объекта. С учётом существующих правил, перед началом работ необходимо осуществить сбор всех требуемых документов. Для получения разрешения на газификацию потребуются паспортные данные и ИНН, разрешение на ввод объекта в эксплуатацию, заявление, где указано желание получить технические условия на подключение газа и документы, свидетельствующие о праве владения собственностью, а также подтверждающие факт создания объекта строительства,

После того как разрешение получено, вам потребуется проект газификации, который изготавливался с учётом тех или иных особенностей вашего жилья. Проектирование газоснабжения дома происходит следующим образом: для начала осуществляются все необходимые замеры, а также согласование мест расположений газового оборудования в помещениях и марок отопительных приборов. Когда проект подготовлен, можно рассчитать примерную стоимость всех работ.

Магистральный газопровод: нюансы проектирования и строительстваСхема автономной газификации частного дома

После подготовки проекта газификации можно начинать согласование сроков проведения строительно-монтажных работ, которые зависят от сложности объекта и ваших нужд. Когда решение организационных вопросов завершено, можно начинать монтаж газопровода и всего прочего оборудования, необходимого для подключения газа. После выполнения монтажных работ и установки оборудования пора составлять исполнительно-техническую документацию.

Затем наступает очередь приёма готовых работ исполнительной комиссией, на что уходит порядка 15-30 дней. Прежде чем отправлять работы на приём, необходимо проверить всё установленное оборудование на предмет подключения к жилому строению. Если замечания со стороны проверяющей комиссии отсутствуют, вам выпишут квитанцию технического надзора.

После того, как комиссия проведет все необходимые мероприятия, техническая документация будет передана в соответствующие органы, где в течение трёх недель должны будут произвести пломбировку счетчика и заключение договора относительно поставки газа в ваш дом. Помимо этого, будет заключён ещё один договор – на обслуживание газопровода и газовых приборов внутри помещений.

После подключения оборудования и сбора всей документации, вы должны будете пройти инструктаж по технике безопасности. Данная процедура является обязательной, так как  неправильное проектирование газоснабжения жилых домов и несоответствующая эксплуатации газовых приборов могут вызвать различные неприятности.

Популярные статьи  Умный дом Xiaomi: особенности проектирования, обзор основных узлов и рабочих компонентов

Затем вам потребуется произвести оплату работ по врезке в магистральный газопровод, заниматься которыми должны специальные службы. Время выполнения необходимо обговаривать отдельно. Когда эта работа окончена, специалистами районной службы газа осуществляется открытие газового крана в целях совершения пробного пуска. Благодаря этим действия вы сможете выявить возможное наличие утечек в своем доме. Услуга платная, но экономить на ней не стоит, так как безопасность превыше этого.

Магистральный газопровод: нюансы проектирования и строительстваВрезка дома в центральный газопровод

После этого происходит запуск установленного газового оборудования. Чтобы это сделать, вам потребуется обратиться в компанию, с которой был заключен договор сервисного обслуживания.

Схема разводки отопления загородного дома с использованием газового котла

Схема газового отопления в частном доме может быть одно, двухтрубной или лучевой, с использованием коллектора. Каждый из предложенных вариантов имеет свои достоинства и недостатки.

Магистральный газопровод: нюансы проектирования и строительства

Одно и двухтрубная схема подачи теплоносителя в радиаторы

Однотрубная схема подключения (ленинградка). Подача горячего и возврат холодного теплоносителя осуществляется по одной трубе, к которой последовательно подключены все радиаторы.

Преимущества Недостатки
Сокращение затрат на приобретение труб Нельзя использовать для обогрева значительных площадей, так как количество подключаемых радиаторов ограничено
Быстрый монтаж Радиаторы отопления в системе нагреваются неравномерно – первые очень сильно, последние очень слабо
Минимальное количество стыков, что снижает риск протечек Для выравнивания возможности нагрева в помещениях к радиаторным батареям подсоединенным последними, подключают дополнительные секции, это полностью нивелирует экономическую выгоду
Отключение одного или нескольких радиаторов отопления, подключённых первыми, изменит температурный режим остальных элементов нагрева

Двухтрубная система отопления. По одной трубе от газового котла подается горячий теплоноситель, а по другой происходит возврат охлаждённого.

Преимущества Недостатки
Во все радиаторы отопления поступает теплоноситель одинаковой температуры В два раза увеличивается метраж труб
Отключение радиаторов не влияет на температуру основной системы Несколько возрастает сложность монтажа
Количество подключаемых радиаторов значительно больше, чем у однотрубной системы и зависит от пропускной способности трубопровода

В свою очередь, двухтрубная схема отопления может быть тупиковой, когда теплоноситель с обраткой движутся в разные стороны или попутной – схема «Тихельмана». Последняя, осуществляет нагрев радиаторов более равномерно.

Магистральный газопровод: нюансы проектирования и строительства

Разновидности двухтрубной подачи теплоносителя

Следующим по важности моментом является способ циркуляции теплоносителя в системе. Естественная циркуляция

Характеризуется небольшим давлением теплоносителя в трубопроводе. Система в обязательном порядке должна иметь коллектор разгона. Это ёмкость, находящаяся в верхней точке системы отопления, в которую подается горячий теплоноситель. Такой способ используется в вертикальной разводке. Называется – гравитационной циркуляцией

Естественная циркуляция. Характеризуется небольшим давлением теплоносителя в трубопроводе. Система в обязательном порядке должна иметь коллектор разгона. Это ёмкость, находящаяся в верхней точке системы отопления, в которую подается горячий теплоноситель. Такой способ используется в вертикальной разводке. Называется – гравитационной циркуляцией.

Принудительная циркуляция. Система отопления является герметично закрытой, а движение теплоносителя обеспечивается специальным циркуляционным насосом, врезанным в систему отопления. Разводка труб имеет горизонтальную схему, что значительно улучшает эстетические характеристики помещения.

Для обеспечения естественного колебания объемов теплоносителя из-за температурного расширения жидкости в системе безопасности газового котла предусмотрен мембранный расширительный бачок.

Компрессорные станции

Компрессорные станции нужны для поддержания уровня давления и транспортировки необходимого объема газа по трубопроводу. Там газ проходит очищение от посторонних веществ, осушение, повышение давления и охлаждение. Пройдя обработку, газ под определенным давлением попадает обратно в газопровод.

Компрессорные станции, наряду с газораспределительными станциями и пунктами, входят в комплекс наземных сооружений магистрального газопровода.

К району стройки компрессорные установки транспортируются в виде полностью готовых к сбору блоков. Они возводятся на расстоянии примерно 125 километров друг от друга.

В состав компрессорного комплекса входят:

Магистральный газопровод: нюансы проектирования и строительства Компрессорная станция магистральных газопроводов

  • сама станция;
  • ремонтно-эксплуатационный и служебно-эксплуатационные блоки;
  • территория, на которой расположены пылеуловители;
  • градирня;
  • емкость для воды;
  • масляное хозяйство;
  • газоохлаждаемые устройства и др.

Рядом с компрессионной установкой обычно возводят жилой поселок.

Такие станции считаются отдельным видом техногенного влияния на природную среду. Исследования показали, что на территории компрессорных установок концентрация оксида азота в воздухе превышает максимально допустимый уровень.

Они также являются мощным источником шума. Ученые выяснили, что длительное воздействие шума от компрессорной станции становится причиной нарушений в человеческом организме, и, как следствие, вызывает различные болезни и может привести к потере трудоспособности. Кроме того, шум вынуждает животных и птиц уходить на новые места обитания, что приводит к их переуплотнению и уменьшению продуктивности охотничьих угодий.

Магистральный газопровод: нюансы проектирования и строительства Узел установки предохранительной системы

Сооружение линейной части магистрального газопровода

КУРСОВОЙ ПРОЕКТ

Сооружение линейной части магистрального газопровода

Введение

Трубопровод — сооружение, состоящее из плотно соединенных между собой труб, деталей трубопроводов, запорно-регулирующей аппаратуры, контрольно-измерительных приборов, средств автоматики, опор и подвесок, крепежных деталей, прокладок, материалов и деталей тепловой и противокоррозионной изоляции и предназначенное для доставки массовых жидких и газообразных продуктов с мест их добычи к местам потребления.

Современные экономические условия поставили ряд проблем отрасли строительства предприятий нефтяной и газовой промышленности: ускорение темпов, ликвидация сезонности и повышение качества трубопроводного строительства.

Комплексное решение этих проблем может быть выполнено на основе системного анализа и зависит, прежде всего, от принятия оптимальных проектных решений, принятия новых материалов и конструкций, повышения уровня механизации, разработки и внедрения более современной технологии производства работ, а также прогрессивных форм организации строительства мощных трубопроводных систем.

Линейное строительство, к которому относится и строительство трубопроводов, обладает одной важной особенностью — разнообразием и изменчивостью характера местности вдоль трассы трубопроводов, требующих применения различных технологических схем и технологии строительства. Это изменение может быть настолько существенным, что требует полного технического переоснащения строительных подразделений, выполняющих определенный вид работ. Данная работа посвящена проектированию и разработке технологии строительства участка газопровода протяженностью 1000 м и диаметром 1220 мм, проходящего в грунтах типа суглинки легкие

При этом конструктивная схема прокладки — подземная с прямоугольной формой траншеи

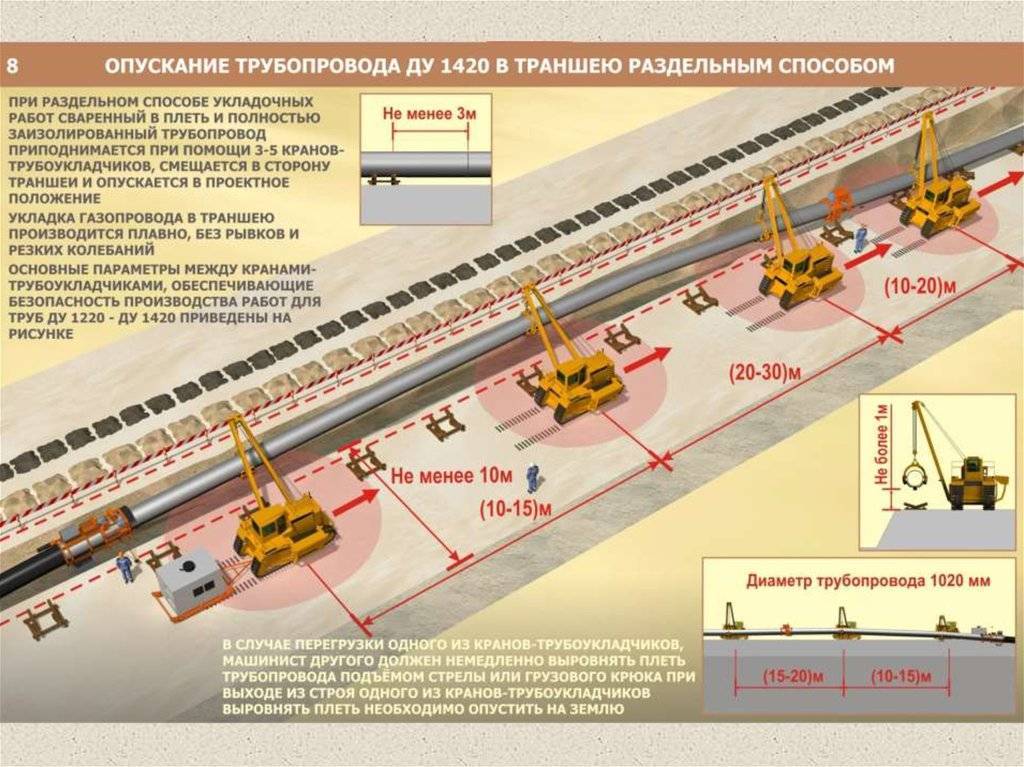

Данная работа посвящена проектированию и разработке технологии строительства участка газопровода протяженностью 1000 м и диаметром 1220 мм, проходящего в грунтах типа суглинки легкие. При этом конструктивная схема прокладки — подземная с прямоугольной формой траншеи.

Принимаем к использованию трубы в заводской изоляции, поэтому на месте производится только изолирование сварных стыков труб. Следует учесть и наличие подъездных путей хорошего качества к месту непосредственного проведения работ, имеющихся вследствие освоенности данной территории.

Разработка траншеи производится экскаватором с обратной лопатой ЕТ-26-30, т.к. в породе нет твёрдых включений и валунов.

Устройство основания траншеи выполняется песком, который доставляется автосамосвалами из карьера, расположенного на расстоянии 17 километров от строительного участка газопровода. Погрузка песка в автосамосвал производится карьерным погрузчиком Амкодор 352. Разгрузка песка в траншею производится с помощью лотка, устройство основания траншеи производится бригадой — землекопов, которые выравнивают основание траншеи.

Доставка труб с предприятия — изготовителя осуществляется железнодорожным транспортом. По прибытию железнодорожного состава на пункт разгрузки, находящийся на расстоянии 10 километров от места ведения работ, производится разгрузка железнодорожных вагонов с одновременной погрузкой труб на трубоплетевозы.

Доставка труб на расстояние 10 километров осуществляется автопоездом трубоплетевозным в составе автомобиля-тягача 596012 и прицепа-роспуска 904702.

Разгрузка труб осуществляются автокраном марки КС — 45721.

Таким образом, основными задачами курсового проектирования становятся разработка технологической схемы, обоснование используемых строительных, транспортных машин и оборудования, а также организация проведения работ.

Популярные статьи  Ландшафтный дизайн дачного участка 10 соток своими руками: фото образцовых проектов

Результат работ

Институтом выпущено свыше 4000 проектов. В соответствии с ними построены и введены в действие более 45000 км газопроводов различного диаметра, в том числе крупнейшие магистральные газопроводы Тюменского направления, 12660 км магистральных и внутризоновых линий связи, 40000 км линий электропередач. Построено и реконструировано 250 компрессорных станций и компрессорных цехов.

Результатом выполненной работы является проектная документация, выполненная на различных стадиях проектирования (ТЭО, проект, рабочая документация) в соответствии с требованиями Заказчика (Технического Задания; Технических Требований на проектирование) и согласно требованиям актуальной нормативной документации, получившая положительное заключение ФАУ «Главгосэкспертиза» и ведомственной экспертизы ПАО «Газпром».

Какие существуют виды наружных газопроводов?

Проектирование газопроводов является первым этапом разработки проекта. Подвести газ от централизованного газопровода к частному дому можно двумя способами. Первый – более дешевый. Это надземный газопровод. Цена прокладки такого газопровода будет в 1,5 раза меньше, чем подземного

Но здесь важно взвесить все «за» и «против». Надземному газопроводу угрожает коррозия

Также к такому газопроводу можно подключиться самовольно без согласия владельцев. Но самый главный аспект – это его угроза окружающей среде.

Второй способ, как уже упоминалось, это подземный газопровод. Он намного безопаснее и долговечнее, так как защищен от внешнего негативного влияния. Но в то же время, значительно дороже. Так же стоит не забывать, что в случае повреждений, провести анализ неполадки и ремонт оборудования гораздо сложнее.

Стоит отметить, что выбор типа газопровода зависит не только от владельца. Существуют нормы проектирования газопроводов, на основе которых и осуществляется работа компаний-подрядчиков. Если какой-то из требуемых показателей не соответствует нормам, реализация прокладки одного из типов газопроводов может быть невозможна. Например, это может касаться показателей коррозионной активности грунта. Если значение значительно превышает норму, то прокладка поземного газопровода исключена. И наоборот, если в регионе была зафиксирована температура воздуха ниже -45º, то газопровод может находиться только под землей. К таким особенностям участка, на котором расположен дом, также могут относиться расположение высоковольтной линии электропередач, транспортных магистралей и даже несогласие соседей.

Внутренние газопроводы

Магистральный газопровод: нюансы проектирования и строительстваК газовой разводке должен быть обеспечен свободный доступ

Внутренние газопроводы – это система труб и различных приборов контроля, которые транспортируют газ к тепловым агрегатам внутри дома или квартиры. Внутреннюю разводку подключают к внутридомовым газопроводам низкого давления с давлением не более 3000 Па.

При подключении внутриквартирной разводки к сетям со средним или высоким давлением, обязательно наличие редуцирующего оборудования, например, газорегуляторной установки шкафного типа.

Каждый объект, который потребляет газ, должен быть оборудован приборами учета расхода голубого топлива в соответствии с требованиями нормативных документов РФ.

Газовая разводка

Вначале составляется проектная документация. Учитывается место входа трубы в дом – это должно быть нежилое помещение или котельная. Из нее проще всего вести дальнейшую разводку по дому. Через пробуренное в стене отверстие, в которое вставляется стальная гильза (футляр), труба вводится в дом.

Если планировка здания не позволяет ввести трубопровод в нежилое помещение и труба проходит через жилые комнаты, такой способ называется транзитным. При этом не разрешается ставить запорную арматуру на таких участках, а также выполнять резьбовые соединения.

Из соображений безопасности труба прокладывается внутри открытым способом. Это ухудшает эстетические характеристики, но открывает доступ для своевременного ремонта или отключения подачи топлива.

Есть возможность уложить трубы в штробы и закрыть их вентилируемыми экранами, которые можно легко демонтировать, услышав запах газа в помещении.

Трубы соединяют с помощью электрической сварки. Это наиболее надежный способ.

Оборудование

Магистральный газопровод: нюансы проектирования и строительстваК газовому оборудованию для частного дома относится:

  • мини котельная;
  • приборы для учета расхода газа – счетчики;
  • оборудование для использования сжиженного газа;
  • системы управления, сигнализации утечки газа.

Кроме этого – газовые котлы, печи и отопительные приборы, которые работают на голубом топливе.

Опрессовка

Опрессовка газопровода необходима для дальнейшего безопасного использования системы. Проводится методом закачивания воздуха внутрь системы под давлением. Если через некоторое время показания манометра снижаются, в газопроводе имеется утечка.

Магистральный газопровод: нюансы проектирования и строительства

Техника безопасности

При монтаже внутреннего газопровода запрещено:

  • укладывать тонкостенные газовые трубы через дверные или оконные проемы;
  • прокладывать трубы ниже 2 м от уровня пола;
  • гибкие участки трубы делать длиннее 3 м;
  • выполнять разводку в труднодоступных местах;
  • если кухонная разводка выполнена в вентиляции, данный участок нельзя совмещать с общедомовой вентиляционной системой;
  • потолок и стены вблизи газовой трубы должны быть выполнены из негорючих материалов;
  • в качестве крепления используются стальные скобы и хомуты с резиновыми подкладками.

Конструкция магистрального газопровода

Магистральный газопровод: нюансы проектирования и строительства

Хотя со стороны данное сооружение напоминает обычный трубопровод, только в более крупном варианте, на деле разница существенна. Даже в простейшем исполнении магистральный трубопровод для газа содержит следующие конструкционные элементы:

  • Непосредственно трубный контур, который напрямую сопрягается с ответвлениями, переходными узлами, запорной арматурой и т. д. Это и есть основная магистральная часть газопровода, в теле которой также выполняются подключения к станциям, управляющим пунктам и очистным сооружениям.
  • Сборники конденсата и устройства для ввода технических смесей на основе метанола.
  • Системы управления и аппаратура телемеханики.
  • Средства обеспечения электрохимической антикоррозионной защиты.
  • Линии электропередач и связи.
  • Устройства для огнетушения.
  • Резервуары для хранения газа и разгазирования.
  • Служебные здания для эксплуатации трубопроводов на вверенных участках.
  • Насосные и промежуточные перекачивающие станции.
  • Амбары для хранения газа.

Выводы и полезное видео по теме

Видео #1

Видео #2. Строительство центральной газовой сети:

Видео #3. Антикоррозийная защита трубопроводов:

Магистральный трубопровод — объект повышенной опасности. При строительстве нужно учесть требования нормативных актов и привлекать исключительно специалистов, имеющих соответствующие сертификаты.

В дальнейшем нужно четко соблюдать требования эксплуатации объекта. Тогда он будет стабильным источником дохода для владельца и обеспечит конечных потребителей газом, нефтью и другими продуктами транспортировки.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Поделитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Задавайте вопросы по спорным моментам, размещайте интересные фотоснимки.

Источник

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
