Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Расчет тепла теплого пола для оптимизации работы системы отопления

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

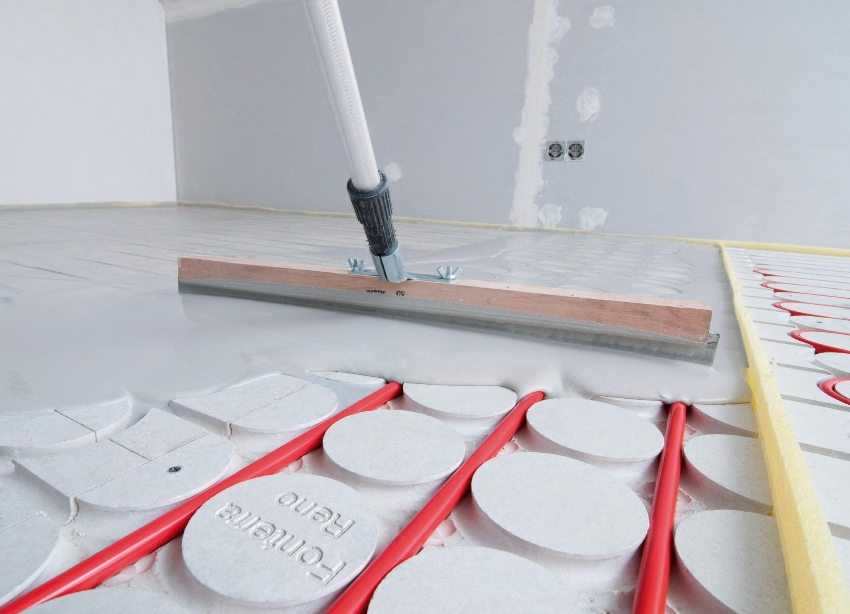

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Расчет тепла теплого пола для оптимизации работы системы отопления

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Расчет тепла теплого пола для оптимизации работы системы отопления

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Расчет тепла теплого пола для оптимизации работы системы отопления

Устанавливается циркуляционный насос.

Расчет тепла теплого пола для оптимизации работы системы отопления

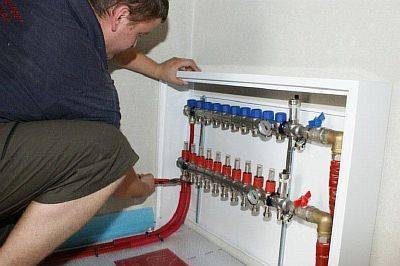

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Расчет тепла теплого пола для оптимизации работы системы отопления

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

высокая температура не должна повредить покрытие пола;

подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

15кПа – давление насоса, обеспечивающего эффективный обогрев;

длина труб равна 85 м;

теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

D обозначает диаметр трубы для теплого пола;

L – метраж длины изделия;

p – давление насоса;

G – расход воды, которая циркулирует в трубах (описывается в документации);

D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

Популярные статьи  Котлы отопления на твердом топливе: основные виды и критерии выбора лучшего агрегата

Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

При шаге 15 см количество м2 для площади участка не превышает 12;

шаг 20 см подходит для 16 м2;

шаг 25 см – 20 м2;

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Формулы для расчётов и справочные данные

Расчет тепловой нагрузки на отопление предполагает определение тепловых потерь(Тп) и мощности котла (Мк). Последняя рассчитывается по формуле:

Мк=1,2* Тп, где:

  • Мк – тепловая производительность системы отопления, кВт;
  • Тп – тепловые потери дома;
  • 1,2 – коэффициент запаса (составляет 20%).

Двадцатипроцентный коэффициент запаса позволяет учесть возможное падение давления в газопроводе в холодное время года и непредвиденные потери тепла (например, разбитое окно, некачественная теплоизоляция входных дверей или небывалые морозы). Он позволяет застраховаться от ряда неприятностей, а также даёт возможность широкого регулирования режима температур.

Как видно из этой формулы мощность котла напрямую зависит от теплопотерь. Они распределяются по дому не равномерно: на наружные стены приходится порядка 40% от общей величины, на окна – 20%, пол отдаёт 10%, крыша 10%. Оставшиеся 20% улетучиваются через двери, вентиляцию.

Расчет тепла теплого пола для оптимизации работы системы отопления

Плохо утеплённые стены и пол, холодные чердак, обычное остекление на окнах — всё это приводит к большим потерям тепла, а, следовательно, к увеличению нагрузки на систему отопления

При строительстве дома важно уделить внимание всем элементам, ведь даже непродуманная вентиляция в доме будет выпускать тепло на улицу. Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное

Материалы, из которых построен дом, оказывают самое непосредственное влияние на количество потерянного тепла. Поэтому при расчётах нужно проанализировать, из чего состоят и стены, и пол, и всё остальное.

В расчётах, чтобы учесть влияние каждого из этих факторов, используются соответствующие коэффициенты:

  • К1 – тип окон;
  • К2 – изоляция стен;
  • К3 – соотношение площади пола и окон;
  • К4 – минимальная температура на улице;
  • К5 – количество наружных стен дома;
  • К6 – этажность;
  • К7 – высота помещения.

Для окон коэффициент потерь тепла составляет:

  • обычное остекление – 1,27;
  • двухкамерный стеклопакет – 1;
  • трёхкамерный стеклопакет – 0,85.

Естественно, последний вариант сохранит тепло в доме намного лучше, чем два предыдущие.

Правильно выполненная изоляция стен является залогом не только долгой жизни дома, но и комфортной температуры в комнатах.  В зависимости от материала меняется и величина коэффициента:

  • бетонные панели, блоки – 1,25-1,5;
  • брёвна, брус – 1,25;
  • кирпич (1,5 кирпича) – 1,5;
  • кирпич (2,5 кирпича) – 1,1;
  • пенобетон с повышенной теплоизоляцией – 1.

Чем больше площадь окон относительно пола, тем больше тепла теряет дом:

Соотношение площади окон к площади пола Значение коэффициента
10% 0,8
10-19% 0,9
20% 1,0
21-29% 1,1
30% 1,2
31-39% 1,3
40% 1,4
50% 1,5

Температура за окном тоже вносит свои коррективы. При низких показателях теплопотери возрастают:

  • До -10С – 0,7;
  • -10С – 0,8;
  • -15C — 0,90;
  • -20C — 1,00;
  • -25C — 1,10;
  • -30C — 1,20;
  • -35C — 1,30.

Теплопотери находятся в зависимости и от того, сколько внешних стен у дома:

  • четыре стены – 1,33;%
  • три стены – 1,22;
  • две стены – 1,2;
  • одна стена – 1.

Хорошо, если к нему пристроен гараж, баня или что-то ещё.  А вот если его со всех сторон обдувают ветра, то придётся покупать котёл помощнее.

Количество этажей или тип помещения, которые находится над комнатой определяют коэффициент К6 следующим образом: если над дом имеет два и более этажей, то для расчётов берём значение 0,82, а вот если чердак, то для теплого – 0,91 и 1 для холодного.

Что касается высоты стен, то значения будут такими:

  • 4,5 м – 1,2;
  • 4,0 м – 1,15;
  • 3,5 м – 1,1;
  • 3,0 м – 1,05;
  • 2,5 м – 1.

Помимо перечисленных коэффициентов также учитываются площадь помещения (Пл) и удельная величина теплопотерь (УДтп).

Итоговая формула для расчёта коэффициента тепловых потерь:

Тп = УДтп * Пл * К1 * К2 * К3 * К4 * К5 * К6 * К7.

Коэффициент УДтп равен 100 Ватт/м2.

Данные

Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:

  • теплопотери помещения;
  • материал труб;
  • схему контура;
  • тип напольного покрытия.

Мощность теплопотерь в отапливаемом помещении

Расчет тепла теплого пола для оптимизации работы системы отопленияПроизведем расчет мощности водяного теплого пола.

Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.

Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.

Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.

Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:

  • до 150 кв. м – 120 Вт/кв. м;
  • от 150 до 300 кв. м – 100 Вт/кв. м;
  • от 300 до 500 кв. м – 90 Вт/кв. м.
Популярные статьи  Замена батарей отопления газосваркой: обзор технологии проведения работ

Материал труб

Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:

Расчет тепла теплого пола для оптимизации работы системы отопления

  • Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
  • Сшитый полиэтилен, полибутен, армированный полипропилен – доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
  • Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.

Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.

Схема контура

Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:

  • Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
  • От стен следует отступить не менее 15 см.
  • Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).

Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:

  1. Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
  2. Улитка (спираль): данную схему также называют бифилярной.

Расчет тепла теплого пола для оптимизации работы системы отопления

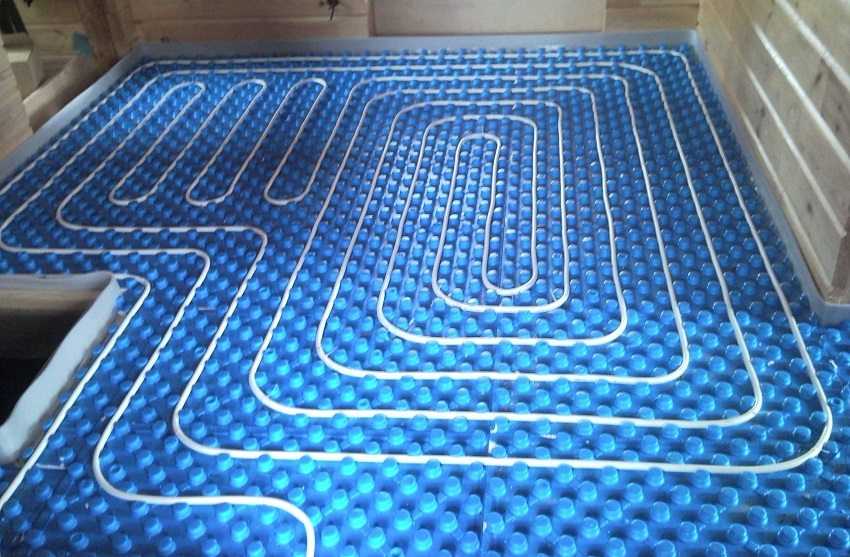

Укладка теплого водяного пола спиралью

Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:

  • Тепло распределяется более равномерно (чередуются линии подачи и обратки).
  • При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
  • При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».

Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.

Назначение и расчет тепла теплого пола

Низконапорный нагревательный контур способен оптимизировать радиаторное отопление или обеспечить равноценный обогрев дома и снизить энергозатраты.

Нагревательный элемент и теплоноситель являются конструктивными особенностями, по которым различают водяной и электрический теплые полы. Рассчитать мощность электрического теплого пола можно с помощью онлайн-калькуляторов, которые размещаются на профильных сервисах в интернете. В этой статье мы более подробно рассмотрим назначение и расчет мощности водяных теплых полов.

Рекомендованная удельная мощность водяного теплого пола на единицу площади:

Конструктивные особенности жилого дома Мощность теплого пола, Вт/м² (мин/макс)
Дополнительное (комфортное) отопление
Год постройки здания — до 1996, климатический регион — европейская часть России 80/120
Год постройки здания — после 1996 (улучшенное наружное утепление, теплоизоляция подвала и кровли, стеклопакет), климатический регион — европейская часть России 50/80

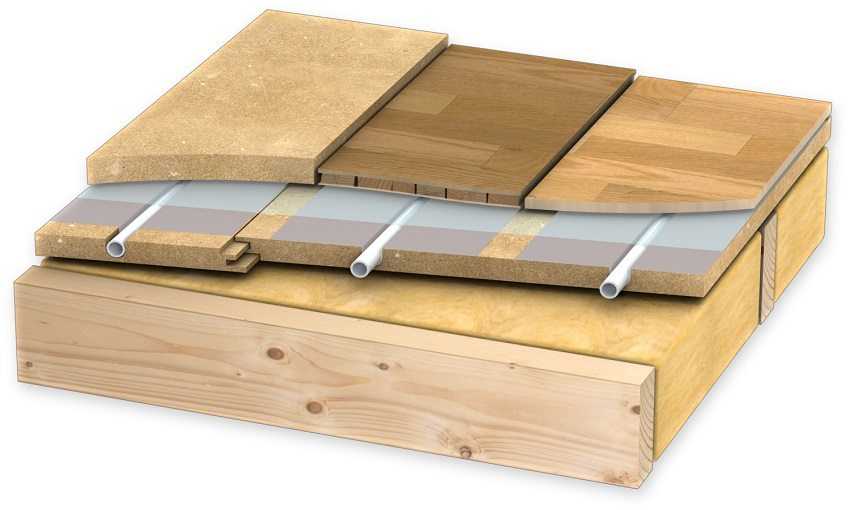

В помещениях с деревянными полами (черновой пол и чистовой настил) 80/80
Лоджии (балконы), в которых предусмотрено двойное остекление и утепление 140/180
Основной обогрев дома
Кухни, жилые комнаты первого и второго этажа (не менее 3/4 отапливаемой площади) 150/∞

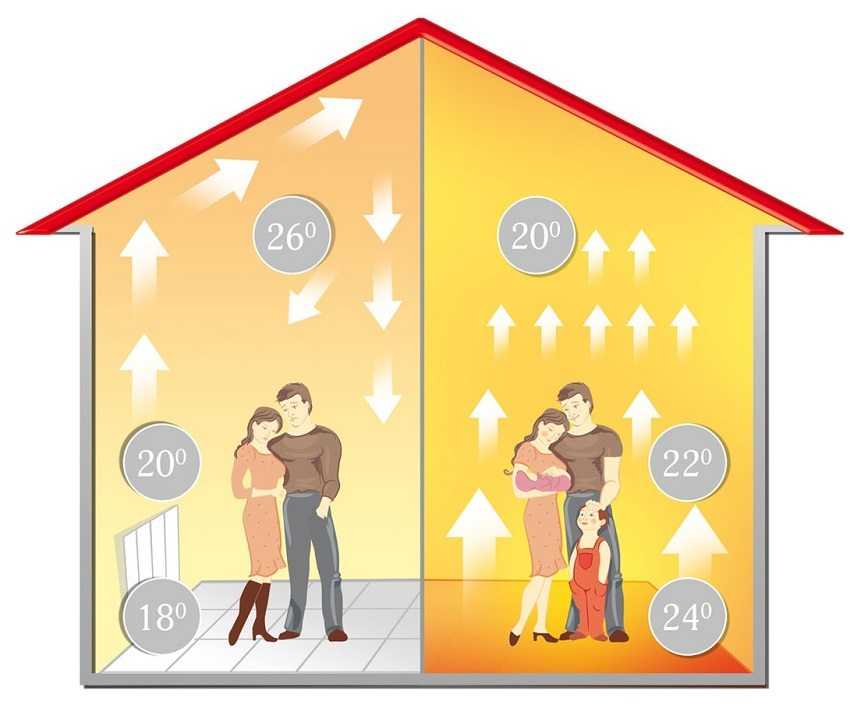

Расчет тепла теплого пола для оптимизации работы системы отопленияТеплоотдача системы отопления с использованием радиаторов и теплого пола.

Тепло Q (Вт), которое вырабатывает 1 квадратный метр низконапорного водяного контура, составляет суммарный поток лучистой (≈ 4,9 Вт/м²) и конвективной (≈ 6,1 Вт/м²) энергии:

Q =

αл×(tпола − tок) + αк×(tпола − tвоздуха) ]× S, (Вт), где

αл и αк — лучистый и конвективный потоки энергии, Вт/м²;

tпола — температура напольного покрытия, °C;

tок — температура стен и потолка, °C;

tвоздуха — температура в помещении, °C;

S — полезная площадь контура, м².

Расчет тепла теплого пола для оптимизации работы системы отопленияСхема 1. Расчет теплого водяного пола.

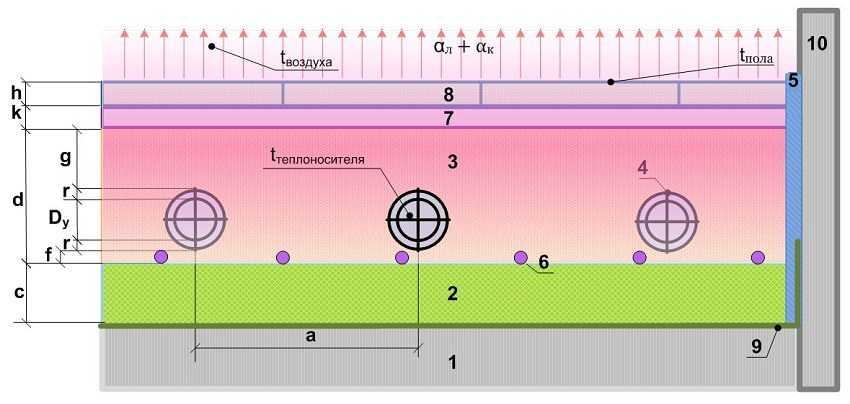

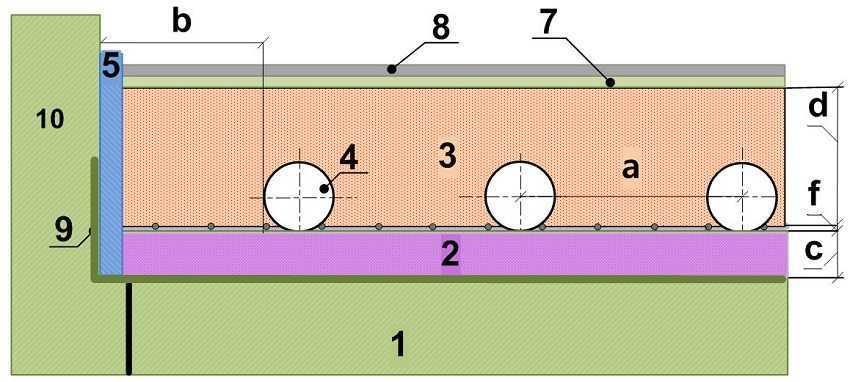

Пояснение к схемам 1 и 2 расчета теплого пола:

  • 1 — плита перекрытия;
  • 2 — утеплитель (пенополистирол);
  • 3 — стяжка (готовая сухая смесь или цементно-песчаный раствор);
  • 4 — труба;
  • 5 — компенсационная самоклеющаяся лента;
  • 6 — арматурный каркас или сетка (крепление);
  • 7 — подложка пол ламинат или слой клея под плитку;
  • 8 — чистовое напольное покрытие;
  • 9 — гидроизоляция;
  • 10 — стена.
  • а — шаг трубы (0,15 ÷0,3 м);
  • b — отступ от несущей стены (0,3 м);
  • с — толщина утеплителя (0,02÷0,1 м);
  • f — толщина арматурной сетки (0,04 ÷ 0,1м);
  • d — общая толщина стяжки (0,03 ÷0,07 м);
  • r, Dy — толщина стенки и внутренний диаметр трубы;
  • g — толщина стяжки над трубой (0,3 м);
  • k — толщина подложки или слоя плиточного клея (0, 005 ÷0,01 м);
  • h — толщина напольного покрытия (0,015 ÷ 0,025 м).

Расчет тепла теплого пола для оптимизации работы системы отопленияСхема 2. Устройство стяжки в системе водяного теплого пола.

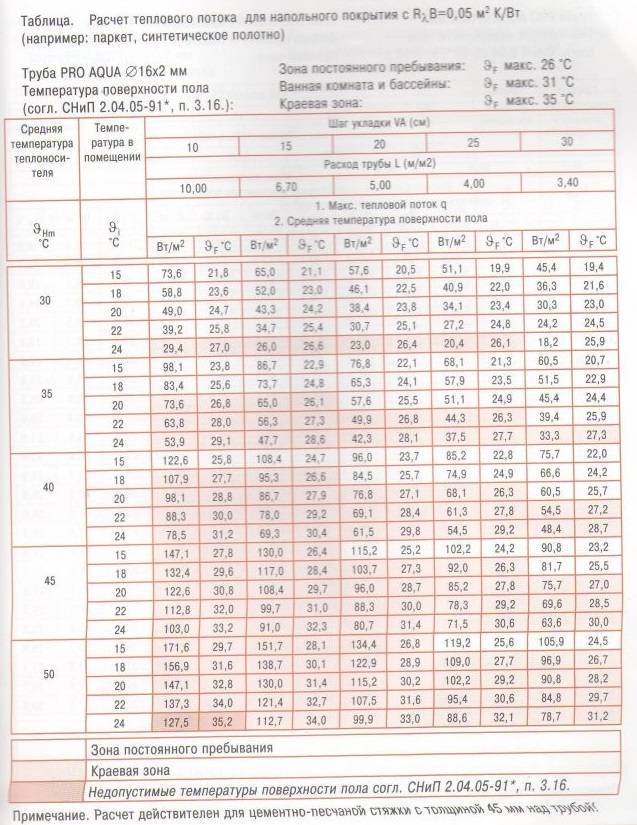

Расчет отопления теплых полов определяет теплопотребление жилого дома согласно нормативным документам о тепловой защите зданий и строительной теплотехнике:

Q = (αл + αк) × S ×(tпола − tвоздуха), (Вт);

tпола = Q/[(αл + αк) × S] + tвоздуха, (°C);

при S = 1м², tпола = Q/(αл + αк) + tвоздуха, (°C).

При нагреве температуры помещения на 1 градус, тепло от поверхности пола передается воздуху:

∆t = tпола − tвоздуха =1°C;

Q =(αл + αк) × S×∆t = (4,9 + 6,1) × 1× 1 = 11 (Вт).

Расчет тепла теплого пола для оптимизации работы системы отопленияОбустройство стяжки для водяного теплого пола.

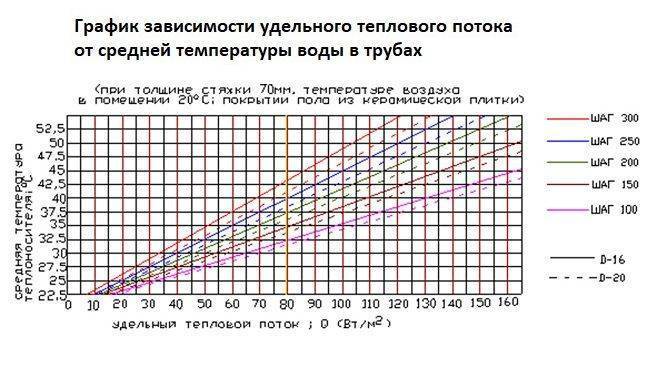

Идеальные условия, при которых теплоотдача водяного контура на одном квадратном метре теплого пола, для нагрева воздуха в комнате на 1°C составляет 11 Вт/м². Чем выше температура в помещении, тем быстрее прогреется комната и меньше расход энергии теплоносителя. Система теплых полов предпочтительна для того, чтобы отапливать жилые утепленные дома, с постоянным проживанием. Среднее допустимое значение теплопотерь 65 Вт/м².

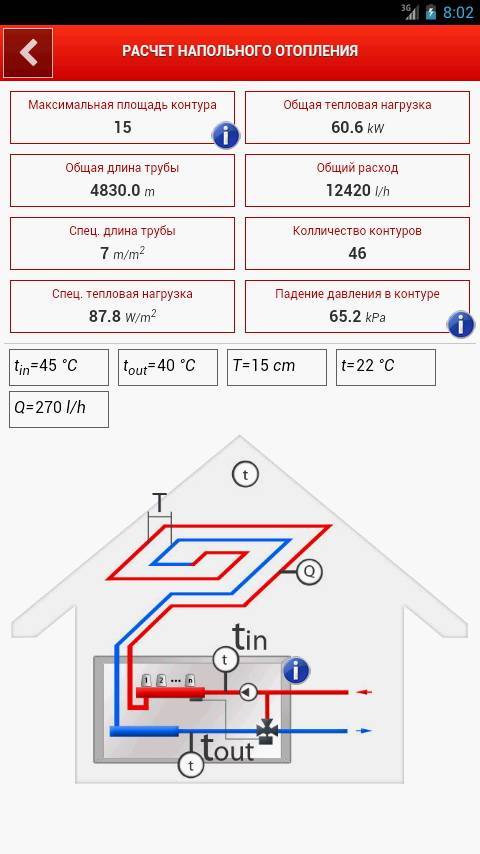

Для расчета теплоотдачи теплого пола существуют специальные программы, которые можно найти на ресурсах в сети. Для прояснения вопроса предлагаем ознакомится с видео «Расчет теплоотдачи теплого пола».

Оптимальное расстояние между витками труб в разных формах укладки и правила расчета

После выбора вида труб и метода их монтажа, следует произвести расчёт — какое расстояние между контурами водяного пола будет оптимальным для вашей конструкции?

Популярные статьи  Какие батареи отопления лучше выбрать для квартиры и частного дома

Как уже было сказано выше, если класть контур с большим сечением близко, то поверхность пола будет перегреваться. И наоборот, редкое расположение мелких труб тёплого пола приведёт к тепловым пустотам.

Есть несколько моментов, которые надо учитывать при определении правильного шага петель для водяных полов, ведь это влияет на равномерное распределение тепла:

  1. Промежуток между петлями колеблется от 50 до 450 мм, и зависит от диаметра труб.  Для упрощения процесса расчёта, чаще используется число кратное 50. А для частного строения — 100, 150, 200 и т. д.
  2. На шаг оказывает влияние уровень тепловой нагрузки. При средней нагрузки 50-80 Вт/кв.м рекомендованное интервал 100 — 200 мм.
  3. Расстояние от стен до первого витка должно составлять минимум 20 см.

Опытные мастера нередко используют технику переменного шага укладки трубопровода. В зонах под окном или около двери труба ложиться чаще.

Важно определить оптимальный интервал между ветками, так как жидкость в трубах влияет на половое покрытие, а правильность выбора шага обеспечит эффективное распределение водяных потоков

Змейка

«Змейка» — простой способ в расчёте и монтаже, поэтому данная схема довольно распространена. Нагревательный элемент сначала должен прокладываться в наиболее холодных участках комнаты — около уличных стен, балкона и окон. После чего, петлями, параллельно стене обходится вся площадь, и контур возвращается к прибору отопления.

Однако, укладка «змейкой» не позволяет равномерно прогревать поверхность. Чаще, такая схема применяется при наличии ещё одного источника обогрева, или для маленьких помещений. При «змейке», укладочный шаг должен быть по возможности минимальный — 100 мм.

Угловая змейка

Контур кладётся по наружному углу, а следующая петля размещается параллельно. Данный способ идеально прогревает углы. При наличии трёх наружных стен, рекомендовано использовать вариант — «двойная угловая змейка».

Двойная змейка

Принцип укладки такой же как «змейкой». Отличие в том, что возвратная труба идёт параллельно прямой. При этом варианте промежуток между петлями допустимо увеличить от 150 до 250 мм.

Улитка

Трубы располагаются по периметру комнаты, а затем по спирали закручиваются к середине. Ветки обратки идут между петель с горячей водой. Это самая оптимальная схема, прогрев пола осуществляется равномерно, но данный метод более трудоёмкий.

Способ «улитка» даёт возможность размещать трубы с максимальным расстоянием друг от друга, так как теплопотери не значительны. Кроме того, при использовании этой схемы уменьшается расход трубопровода.

Укладка ТП улиткой, особенности схемы, плюсы и минусы, расчет шага и длины контуров, нормы и СНИПы.

Комбинированный способ

При большом помещении можно использовать комбинированную схему. Рекомендованный вариант — две петли «улиткой», и 3 — 4 «змейкой». Работа водяного тёплого пола будет эффективней, если по краям укладывать трубопровод «змейкой», а по центру «улиткой».

Расчет тепла теплого пола для оптимизации работы системы отопления

Расчет длины трубы теплого пола с помощью SketchUP

Шаг 1. В программе рисуется макет комнаты с указанием ее размеров и дверных проемов.

Рисуется макет комнаты

Шаг 2. Макет комнаты размечается сеткой с нужным шагом укладки трубы.

Макет размечается сеткой

Шаг 3. По сетке рисуется схема расположения труб.

Схема расположения труб теплого пола

Шаг 4. Чтобы точнее рассчитать расход, углы в схеме скругляются.

Далее углы скругляются

Шаг 5. Теперь достаточно выделить всю трассу и посмотреть ее длину.

Определяется длина трассы

Расчет всех показателей теплого пола, в том числе длины труб, мощности и многого другого – процесс, требующий ответственного подхода. От того, насколько точны результаты, будет зависеть и качество всей работы.

Основания теплого пола

Тип перекрытия влияет на материалы и выбор толщины слоев над и под трубой. Основа для теплых полов — цементные стяжки и настильные системы из полистирола или деревянных межтрубных досок. Алюминиевый профиль в реечных модулях служит как изоляция дерева от прямого контакта с нагревательным элементом и для крепежа труб.

Разводку труб контура на бетонных плитах перекрытия устраивают в теле бетонной стяжки. Объем материала и монтажные расчеты теплых полов определяют после предварительной разметки поверхности (гидравлическим или лазерным уровнем). План раскладки выполняют на бумаге (масштаб 1:50). От точности, с которой проводится вычисление, зависит расход материала и скорость выполнения работ.

Расчет тепла теплого пола для оптимизации работы системы отопления
В настильном варианте монтажа теплого пола в модульных плитах предусмотрены пазы для прокладки труб водяного пола.

Очищенную и обработанную полимерной грунтовкой поверхность, заблаговременно выравнивают, по грунтам и первым этажам делают гидроизоляцию. Оклеивают стены по периметру демпферной лентой на высоту, которая уйдет под стяжку (с небольшим запасом). Теплоизоляционный материал с фольгированным основанием экранирует удельный тепловой поток вверх в заданном направлении. Теплопотеря через фольгу не превышает 5%.

Арматуру укладывают поверх утеплителя, каркас придает жесткость стяжке и позволяет достигнуть правильной фиксации шага. Трубный контур выкладывают, крепят, испытывают контур под давлением и заливают раствором стяжки.

Расчет тепла теплого пола для оптимизации работы системы отопления
Теплый водяной пол смонтирован с использованием специальных матов.

Облегченные модульные системы применяют для деревянных конструкций (черновой пол или лаги), которые не обладают способностью к высоким статическим нагрузкам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
