Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Инфракрасный пол в паре с линолеумом

Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Подходящее для ИК обогрева покрытие

До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.

С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.

Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.

Ознакомиться с хорошими вариантами и приобрести линолеум можно на сайте Remontnick.ru. Там вас проконсультируют и помогут выбрать то, что нужно.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.

Совместимый с линолеумом теплый пол

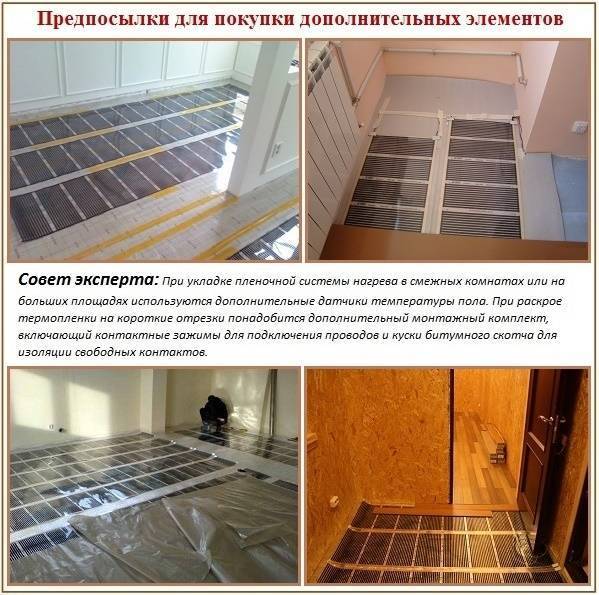

Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.

Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.

В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой

Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.

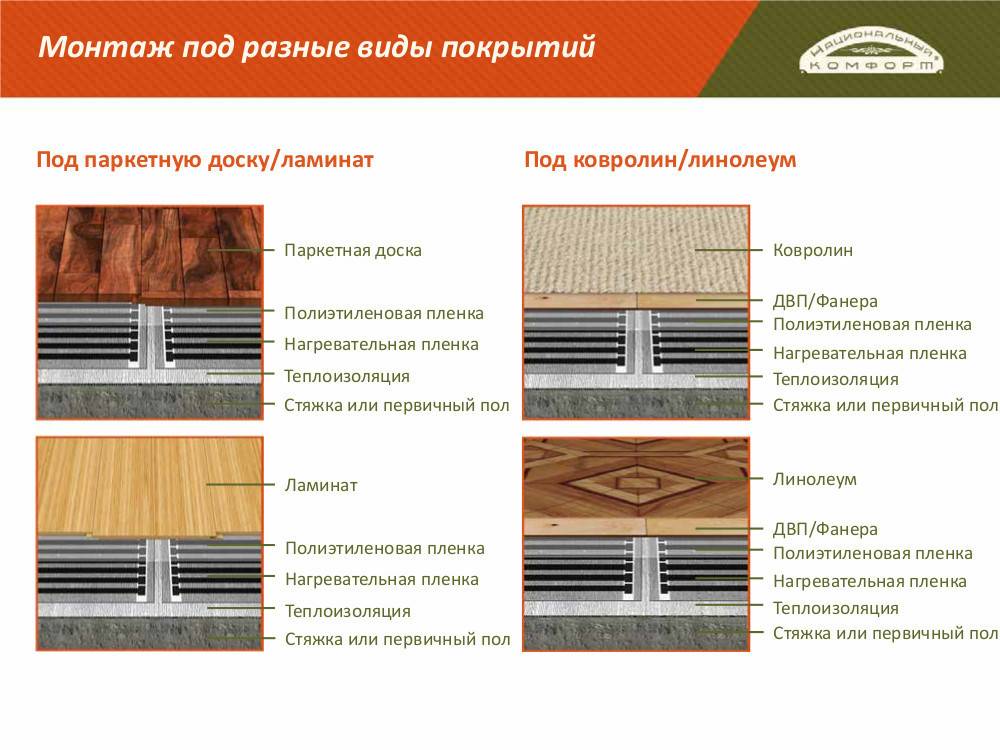

Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.

Устройство бетонного пола

Сразу решать проблемы, связанные с монтажом системы «Теплый пол» на бетонную основу, и выбирать подходящий вид линолеума можно, когда черновой пол уже существует. Если вместо него имеется только старое подгнившее деревянное основание или просто грунт, нужно заняться устройством самого бетонного пола.

Процесс состоит из нескольких этапов:

  • разборки старого пола, если он имеется;
  • выравнивания основы;
  • устройства подушки;
  • обустройства утепляющего слоя;
  • приготовления и заливки бетонного раствора.

Выравнивание грунта выполняют при помощи совковой лопаты. Затем начинают создавать подушку. Для этого засыпают щебень или мелкие кусочки кирпича, битого шифера на высоту около 50 мм. Все это слегка трамбуют.

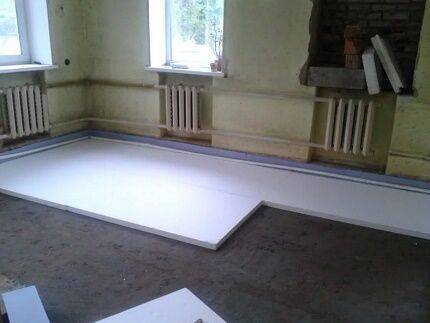

Периметр помещения закрывают листовым пенопластом, имеющим толщину 20 – 50 мм. Он будет служить и опалубкой, и одновременно уравновешивать тепловое расширение бетонного основания. На этот слой насыпают чистый песок — сантиметров 10.

Далее следует укладка второго вида утеплителя. Больше всего для этого подойдет экструдированный пенополистирол, желательно марки Пеноплекс, который выпускают в виде жестких плит толщиной не менее 50 мм.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваПенополистирол или пеноплекс устойчив к температурным перепадам, экологичный, хорошо переносит нагрузки на сжатие, влагостойкий, долговечный

На листах производитель предусмотрел замковое соединение, поэтому при их укладке не остается никаких зазоров. При монтаже нужно следить за горизонтальностью при помощи уровня. Гидроизоляция здесь не нужна, т.к. материал чрезвычайно устойчив к влаге.

Следующий этап – подготовка раствора. Оптимальное соотношение компонентов — 1 часть цемента, в два раза больше песка и в три раза больше отсева. В итоге раствор не должен быть текучим, но и не чрезмерно густым.

Чтобы не сильно нагружать перекрытие, в бетонный раствор вводят легкие наполнители и ровнители. Перед заливкой раствора выставляют маячки у стен, натягивают между ними шнур. Ориентируясь по этим меткам, размещают промежуточные рейки-маркеры.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваЦементное основание традиционного состава высотой 10 мм весит около 20 кг, поэтому его можно применять только в случае, когда теплый пол устраивают на первом этаже дома или когда под ним будет очень прочное перекрытие

Поверхность увлажняют и выкладывают на нее раствор между маяками и выравнивают правилом. По мере схватывания поверхность выравнивают. В конце прикладывают строительный уровень, чтобы проверить горизонтальность. После удаляют метки, образовавшиеся пустоты заливают раствором и оставляют все до полного высыхания.

Выбор материала

Прежде всего, следует уяснить, что не существует плохих и хороших утеплителей. Каждый из материалов разрабатывался под определенные условия и при выборе эти условия нужно учитывать.

Коротко о самом линолеуме

Неувядающая популярность линолеума держится на трех китах, это доступная цена, высокие эксплуатационные характеристики и конечно роскошный внешний вид. Хотя я бы к этому списку добавил еще и простой, незамысловатый монтаж.

Гомогенный и гетерогенный линолеум.

Как правило, основу данного напольного покрытия составляет эластичный поливинилхлорид (ПВХ). Весь линолеум делится на гомогенный, проще говоря, однослойный, его толщина не превышает 2 мм, и гетерогенный или многоуровневый материал, здесь толщина ПВХ полотна может доходить до 7 мм.

По своим эксплуатационным характеристикам покрытие делится на бытовое, полукоммерческое и коммерческое. Как можно легко понять из названия, первый вид предназначается для обустройства полов в квартирах и частных домах. Полукоммерческое направление рассчитано на офисы, кабинеты и прочее. Ну а коммерческий линолеум самый прочный, его застилают в коридорах общественных зданий и в цехах предприятий.

Нас в данном случае интересует исключительно бытовое направление, так как пол под такое покрытие обязательно нуждается в утеплении. Хотя справедливости ради следует отметить, что тот утепленный линолеум, который каждый из нас наверняка видел в магазинах, на хороший деревянный пол можно монтировать без подложки, но об этом мы поговорим немного позже.

Какие бывают утепляющие подложки под линолеум

Все утеплители, которые монтируются под линолеум, условно делятся на мягкие материалы рулонного типа и жесткие плитные конструкции. Теперь давайте разберемся, чем лучше застилать деревянную основу, а чем бетонный пол.

Пробковое полотно делается из коры пробкового дерева. Этот материал можно выбрать по толщине, плюс он имеет несколько уровней жесткости, что в нашем случае удобно. Но если вы решите укладывать пробковый утеплитель на бетонный пол под линолеум, то нужно будет позаботиться о гидроизоляции, так как это полотно плохо переносит влажность. Уровень теплоизоляции, по сравнению с другими мягкими конкурентами у пробки самый высокий. Но под линолеум следует брать наиболее жесткий вид покрытия, дабы его меньше продавливали ножки мебели. Хотя я считаю, что пробка больше подходит для ламината, под линолеум ее стелить нецелесообразно, ведь цена такой подложки часто превышает стоимость самого линолеума;

Джутовое полотно также имеет природное происхождение. Нам данный материал знаком по классической мешковине, основа в обоих случаях одинаковая, джутовое волокно. Как утверждают производители, такая подложка не боится влаги, не горит, имеет гипоаллергенные свойства и еще целый ряд достоинств. Но как звукоизолятор джут довольно слабый, да и цена на него достаточно высокая, ведь в большинстве своем джут поставляется к нам из других стран. Такую подложку рекомендуют стелить на деревянный пол, хотя я считаю, что льняная основа обходится дешевле, а эффект тот же;

Популярные статьи  Смесители для кухни с краном для питьевой воды: новое поколение сантехнических изделий

Льняная основа под линолеум по своим эксплуатационным характеристикам практически ничем не отличается от джутового полотна, разве что она дешевле. Когда вас убеждают купить льняной утеплитель для линолеума, делая упор на его натуральности, подумайте, чем нужно пропитать лен, чтобы он начал отталкивать влагу, перестал гореть и стал безразличен к грибку и плесени;

Фольгированный пеноизол.

Но все эти тонкие полотна хороши для городских квартир, там полы по большей части бетонные, а потолки можно сказать впритык и смонтировать толстое утепление зачастую нет возможности. Если же у вас в запасе есть хотя бы 30 – 40 мм, то я рекомендую использовать жесткий утеплитель для пола под линолеум. В идеале лучше конечно брать экструдированный пенополистирол, но если денег на него жалко, то можно обойтись плотным пенопластом, он стоит вполовину дешевле;

Пенополистирол для пола.

Коль уж мы рассматриваем все возможные варианты утеплителей под линолеум, следует сказать о так называемой утепляющей краске. Наносится она быстро и просто, обычной кистью или валиком. Реклама убеждает, что слой такого полимерного покрытия толщиной в 1 мм заменяет минераловатный мат толщиной до 50 мм. Может оно и так, но на 1м² пола, чтобы обеспечить толщину в 1 мм потребуется минимум 0,5 – 1 литр этой чудо краски. А цена 1 литра, стартует от 400 рублей и это на больших оптовых рынках, в обычном строительном магазине вам придется заплатить за такую краску порядка 600 рублей за 1 литр. Вот и считайте, имеет ли смысл такое утепление.

Утепляющая краска.

Секреты теплого пола водяного типа

Реализация монтажных работ такого формата системы заключается в формировании специального деревянного основания с пазами. Именно здесь будут размещаться трубы. Альтернативным вариантом является установка их в полистирольные маты, которые плотно накрываются теплообменниками.

Комплекс подготовительных работ

Как правило, на деревянное основание укладывают лаги, на которых в дальнейшем формируется полноценный пол. Деревянные элементы располагают на одинаковом расстоянии в 60 см и с равной высотой.

Если проигнорировать данные рекомендации, то финишная поверхность из линолеума будет перекошенной. Между балками под утеплителем равномерно ложится слой защиты от пара, конденсата и воды.

Использование качественных и оригинальных материалов является залогом успешной реализации поставленных задач. Поэтому, если вы задействуете обычную пленку, то пар будет аккумулироваться в самом утеплителе и постепенно разрушать его.

Сверху на гидроизоляции размещается широкий слой утеплителя в виде минеральной ваты с плотностью в 40 кг/м3 или другой тип изделия. В конце конструкция накрывается специальной пленкой с качественными изоляционными характеристиками.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваНастил досок следует выполнять так, чтобы между планками образовывался ровный паз для монтажа конкретной трубы. Величина такого проема должна четко соответствовать диаметру купленного элемента системы отопления

Однако не забывайте оставлять небольшой запас. Так, например, для трубы в 16 мм отлично подойдет паз размером 20*20 мм. Торцевая часть основания должна иметь узкую щель с округлыми краями в виде петель, чтобы обеспечить поворот для теплового канала.

Особенности процесса по сборке труб

Существует одно важное правило на этапе монтажа труб теплого пола. Сверху каждого паза продольного типа следует укладывать плоскую фольгу

Все элементы должны быть плотно обернуты металлической «бумагой» и по краям надежно закреплены степлером к доске.

После таких действий труба теплого пола крепится к полу специальными пластинками на металлической основе. Это предупреждает выскальзывание детали из канавки.

По данной схеме осуществляется крепление всех труб

Особенно обращайте внимание на то, чтобы в рамках одного контура не было стыков. В целях экономии заранее рассчитывают точное количество необходимого материала

При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура

В целях экономии заранее рассчитывают точное количество необходимого материала. При этом придерживаются установленного ограничения, при котором контур не должен выходить за определенную площадь. На практике это приводит к нехватке давления для нормального движения теплоносителя и «запиранию» контура.

Поэтому для трубы в 16 мм рекомендуется максимальная длина труб в 70-80 м, а для 20 мм – 110 м. Если расчетной длины будет недостаточно, то рационально произвести разбивку на несколько контуров.

Коммуникация с системой отопления

Одним и последних этапов формирования системы теплого пола на водной основе является подключение к отопительному узлу. Данную операцию можно реализовать несколькими способами.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваРаспространенный вариант подразумевает задействование коллекторной структуры со смесительным узлом и надежной ручной регулировкой. Однако технологию и механизм соединения выбирает сам владелец

После соединения элементов осуществляется процесс опрессовки трубопровода. Процедура носит обязательный характер, так как она минимизирует риски по возникновению протечек и вспучивания покрытия. Подготовка основания под монтаж линолеума или ламината заключается в укладке фанерных листов.

Классификация инфракрасных полов

ИК тёплый пол встречается разных видов. Этим нужно руководствоваться при выборе материала для напольного покрытия и самого оборудования. Подключение инфракрасного тёплого пола тоже зависит от его типа и характеристик. Выделяют плёночные, ленточные и стержневые полы. Плёнка и лента действуют по схожему принципу, поэтому их можно рассматривать как одну разновидность.

У плёночного и ленточного тёплого пола схожий принцип работыИсточник teplopuls.ru

Рассмотрим особенности, достоинства и недостатки плёночных и стержневых тёплых полов.

Плёночный тёплый пол

Плёнка для тёплого пола представляет собой самую эффективную систему обогрева. Она представляет собой специальное двухслойное полотно, в которое помещено нагревательное устройство. Плёночные инфракрасные полы также подразделяются на два типа: углеродные и биметаллические. В основном применяются первые, потому что уровень эффективности обогрева намного выше, чем у биметаллических полов.

Плёночный инфракрасный тёплый полИсточник millimetr.ru

Выделяют следующие особенности плёночного тёплого пола:

  • не пересушивает воздух;
  • малая толщина материала;
  • элементы соединены параллельно, что повышает общую надёжность системы;
  • для монтажа используется сетка из микроволокна;
  • материал очень прочный и не подвержен деформациям.

Среди преимуществ выделяют надёжность устройства, быстрый нагрев помещения, низкий уровень инфракрасного излучения, универсальность укладки, лёгкость монтажа. К недостаткам относят сравнительно высокую стоимость. Также необходимо дополнительно приобретать стекловолокно и гипсокартон для надёжной укладки основания.

Стержневой тёплый пол

Такой инфракрасный тёплый пол представляет собой несколько матов, на которых расположены стержни с нагревательным элементом. Они находятся на расстоянии 9-10 см друг от друга. Функционирует устройство точно так же, как и плёночные тёплые полы.

Стержневой инфракрасный тёплый полИсточник floorexpert.ru

Можно выделить следующие особенности стержневого устройства:

  • подойдут для любого типа напольных покрытий;
  • не подвержены механическим повреждениям и отличаются высокой прочностью;
  • совместимы со всевозможными клеящими составами;
  • не нужно дополнительно укладывать подложку;
  • секции стержневого пола функционируют независимо друг от друга, о чем свидетельствует параллельное соединение;
  • устройство не перегревается, не портит покрытие и выдерживает любые механические нагрузки.

Гарантия на качественные тёплые полы составляет не менее 10 лет, в течение которых можно рассчитывать на их бесперебойную работу.

Преимущества тёплого пола EastecИсточник stroi-baza.ru

Популярные статьи  Фартук для кухни из плитки: фото оригинальных идей и советы по выбору

Монтаж разных типов тёплых полов на деревянное основание

Прежде чем приступать к монтажным работам по укладке тёплого пола на деревянный пол под линолеум необходимо запастись материалом и инструментами.

Электрический пол

Устанавливая электрический тёплый пол, требуется соблюдение следующих правил по технике безопасности:

  • не допускать касания кабеля с вспомогательным материалом;
  • не протягивать провода в местах, где планируется размещение мебели или нагревательных приборов;
  • не нарушать изоляцию.

Кабельная система монтируется на основание только после устранения всех его дефектов.

Поэтапный процесс укладки конструкции выглядит следующим образом:

  1. Гидроизоляция — расстилается специальный гидроизоляционный материал, он обычно продаётся в рулонах. Для его закрепления, стыки нужно проклеить при помощи скотча.
  2. Теплоизоляция — используется покрытие, имеющее фольгированный слой, которое стелиться поверх гидроизоляции.

Прокладка кабеля — он раскладывается на теплоизоляционный лист, и закрепляется с помощью специальных держателей.

Установка температурных датчиков — они располагаются между кабельными элементами и подсоединяются к терморегулятору.

Заливка стяжки — для этого используется цементно-песчаный раствор, который распространяется по всей площади помещения.

Завершающий этап — на высохшую стяжку стелются листы ДВП.

По окончанию этих работ можно начинать укладку линолеума.

Монтируется электрический вид пола под линолеум и сухим способом. При этом используются лаги, между которыми прокладывается нагревательный кабель, он располагается параллельно брусьям. После этого устанавливаются датчики и кладётся ДСП.

Инфракрасный пол

При приобретении плёночного тёплого пола нужно учитывать, что расстилается плёнка с отступом 50 см от стены, и не размещается под тяжёлой мебелью. Если на нагревательные элементы устанавливается мебель, то она препятствует проходу тепла в помещение, тем самым происходит его возврат к источнику.

Кроме того, нужны будут клипсы для закрепления контактов, из расчёта 2 штуки на одну полосу, материал для теплоизоляции, полиэтиленовая плёнка, терморегулятор и скотч.

Принцип работы следующий:

  1. На подготовленное основание укладывается слой теплоизоляции, отражающая сторона должна смотреть вверх. Это необходимое условие, иначе вырабатываемое тепло будет уходить вниз, тем самым расходоваться зря. Полосы необходимо класть плотно друг к другу, закрепляются они с помощью скота.
  • Осуществляется стыковка полос с использованием зажимов следующим образом:
  • на электрод, внутрь плёнки помещается один контакт зажима;
  • поверх плёнки располагается второй;
  • при помощи плоскогубцев, соединяются электрод с зажимом, получается плотный контакт.

После этого, все полосы пленки, при помощи скотча, объединяются в единое полотно. На незадействованные оголённые электрические провода надеваются зажимы, контакт сдавливается пассатижами и делается изоляция.

Термодатчик приклеивается к полосе инфракрасного тёплого пола мастикой, именно на карбоновый элемент.

Кабель от устройства выводиться к ближайшей стене,  располагается в канавке теплоизоляции, которая была уложена заранее.

Монтаж инфракрасной пленки на деревянный пол

Watch this video on YouTube

Терморегулятор приделывается к установленному месту на стене, при этом необходимо строго соблюдать инструкцию производителя. Затем, к нему присоединяются электропровода. Чтобы пол работал эффективно, требуется отдельный автомат.

Проверяется работоспособность системы. Для этого показатели на приборе устанавливаются на 30 градусов, и включается электропитание. После активации плёночной системы, нужно проверить работу каждой полосы (ощупать). В случаи обнаружения неполадок, их нужно сразу устранить.
Расстилается полиэтиленовая плёнка — её нужно разложить по всему периметру комнаты, и закрепить с помощью саморезов к деревянной основе

Делать нужно это осторожно, чтобы случайно не испортить нагревательные элементы

Конструкция готова, можно приступить к укладке линолеума.

Функции

Подстилка под линолеум используется для маскировки незначительных неровностей, вмятин, трещин полового основания. Если поверхность немного неровная, а времени и возможности выровнять пол нет, то подложка станет подходящим выходом для решения проблемы. Если подстелить прокладку, то она поможет визуально сделать пол ровным, особенно при тонком линолеуме.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваКак сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Для защиты внешнего покрытия от сырости, холода бетонной стяжки и неотапливаемых помещений нижнего уровня подкладывают изоляционную подстилку. Она справится с влажностью и сохранит тепло в комнате. Подложка служит защитой линолеума от преждевременного износа.

Особенности покрытия

Все стремятся сделать свой дом уютным и комфортным. Каждое помещение квартиры или дома отвечает своему назначению и способу использования. Поэтому для комнаты нужно выбирать напольное покрытие, отвечающее ее предназначению. Популярные покрытия для пола – линолеум и ковролин.

В спальне и гостиной, когда хочется мягкости, уюта, теплой обстановки, стоит подумать о ковролине. Его отличает комфорт и удобство. Ковролин похож на палас или ковер, только территориально занимает всю площадь комнаты. Главной особенностью ковролина является его бытовые и гигиенические недостатки. Он нуждается в тщательном уходе и чистке, чтобы не стать рассадником бактерий, грибка, грязи и клеща.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваКак сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Линолеум долгое время остается любимым способом покрытия пола. Свое признание он получил за свои положительные качества: долговечность, простоту в уходе, быстроту в укладке, влагостойкость, разнообразие в выборе цвета и рисунков. Качественные и износостойкие виды линолеума могут заменить кафель, ламинат, паркет. Его стелят в кухнях, прихожих и других помещениях, где нужна быстрая уборка пола.

Главный недостаток данного покрытия – это синтетический материал и от него идет ощущение холода. С последним минусом можно справиться при помощи подложки.

Линолеум делится на: безосновный, на вспененной, теплой основе. Теплая толстая основа из войлока или джута имеет амортизирующие и теплоизоляционные свойства, не нуждается в дополнительной подложке. Тонкое изделие выделит все особенности пола, в этом случае подкладка необходима.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Особенности монтажа электропола под линолеум

Инфракрасный электрический теплый пол – это наилучший вариант для линолеума из всех типов обогрева пола. Он не потребует заливки цементной стяжки, которая обязательна для прокладки электрического или водяного кабеля под напольным покрытием.

Идеально подходит для линолеума инфракрасная пленка, так как она достаточно тонкая и не будет ощущаться под основным покрытием. Помимо этого, линолеум требует особой терморегуляции для сохранения своей структуры, что с успехом обеспечивает инфракрасный теплый пол.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваОдин м3 инфракрасного пола вырабатывает мощность до 150 Вт. Такие условия никак не отразятся на линолеуме, так как он способен выдержать прогрев в таких пределах. Большая нагрузка может обернуться порчей внешнего вида и функциональных свойств покрытия

Если линолеум подвергнется большим температурам, он может:

  • поменять цвет;
  • стать более эластичным, что приведет к разрывам;
  • издавать неприятный запах и вредные пары;
  • деформироваться.

Работы с электричеством лучше оставить специалистам, так как тут потребуется правильный расчет материалов, а сама работа может оказаться вам не по силам. Остальные работы требуют меньшей подготовки, поэтому с ней вы справитесь без проблем.

Необходимые меры предосторожности

Прежде чем заняться монтажом СТП под линолеум, нужно вспомнить основные правила безопасности при работе с электричеством:

  • монтаж начинается только после отключения электроснабжения;
  • тестировать систему нельзя, если вы не проверили качество изоляции всех каналов;
  • инфракрасную пленку нельзя накладывать друг на друга;
  • температурное значение не должно превышать 30 градусов, чтобы не перегреть покрытие.

Соблюдая перечисленные нормы, вы сможете избежать несчастных случаев, а также порчи системы и линолеума.

Важно помнить, что для монтажа понадобится теплоотражающее покрытие, которое прокладывается под линолеум. Если материал изготовлен с использованием алюминиевой фольги, то его использование категорически запрещено!

Подбор нужных материалов

Для проведения монтажа потребуется необходимое количество инфракрасной термопленки, изоляция, датчики температуры, терморегуляторы, проводка, теплоотражающий материал, линолеум и прочие строительные материалы.

Линолеум, который будет прокладываться сверху электрического теплого пола, должен обладать особыми техническими характеристиками. Основным показателем является толщина материала.

Слишком тонкий линолеум может изменить свою структуру из-за постоянного воздействия высокой температуры, также такой материал может деформироваться из-за неровностей основания и принять некрасивый внешний вид. Более плотное покрытие продемонстрирует худшую теплопроводность, но при этом его структура не поменяется.

Популярные статьи  Водостойкий ламинат 12 мм 33 класса, Германия: технические характеристики, производители и цены

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваНеобходимо подобрать линолеум оптимальной толщины, который сможет выдерживать нагрузки от высокой температуры, при этом корректировать неровности пола

Перед закреплением линолеума необходимо на некоторое время просто расстелить его на полу и включить систему электрического отопления пола. Тогда материал прогреется, примет более естественную форму, расправится, после чего его можно будет закреплять.

Монтаж инфракрасного пола

Монтаж включает в себя ниже описанные действия. Для объяснения необходимости исполнения первых 12 пунктов, могу сказать следующее. Все эти операции крайне необходимы — если вы их проигнорируете и недостаточно утеплите ваш пол, большое количество энергии будет уходить на обогрев плит перекрытия и массива стен. Это повлечет за собой огромные расходы электроэнергии и большие счета за ее оплату.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

А теперь подробно рассмотрим, как произвести укладку под линолеум:

Рассчитайте количество материала.
Очистите поверхность. Сбейте старую стяжку или демонтируйте старое деревянное покрытие вместе с лагами. Очистите поверхность вплоть до основания. Уберите весь мусор, по возможности уберите пыль.
Обработайте грунтовкой глубокого проникновения для увеличения диффузионных свойств бетона.
Уложите гидроизоляцию — рубероид, битумную мастику, наливные магазинные смеси на основе полимеров, полиэтиленовую пленку. Производим укладку не только на поверхность пола, а также делаем небольшой заход на стены, порядка 100 мм. Все швы герметично запаиваем или проклеиваем строительным скотчем так, чтобы исключить просачивание воды.
Прибейте демпферную ленту из вспененного полиуретана или используем магазинную с клеящейся поверхностью.
Произведите укладку утеплителя. Для этих целей вам подойдет пенопласт или пенополистирол

Обратите внимание на то, что утеплитель должен подходить для эксплуатации совместно с использованием системы теплых полов. То есть его номинальная рабочая температура должна быть около 300С

Покупайте утеплитель именно для монтажа на пол — его плотность более высокая, и он способен выдержать большие нагрузки. Монтаж осуществляется обычной укладкой плит утеплителя, только на стыки швов между панелями нанесите небольшое количество монтажной пены так, чтобы она склеила панели между собой. Тем самым, вы повысите свойства теплового экрана.
Вновь уложите гидроизоляцию — на этот раз нужно укладывать именно полиэтиленовую пленку.
Укладываем слой армирования. Подойдут магазинные клети площадью 1×2 метра с ячейкой 100 мм. Свариваем их между собой или что проще — связываем шамотной проволокой.
Приподнимаем армирующую конструкцию на 1 см над гидроизоляцией. Для этого можно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
Готовим обычную смесь для стяжки.
Заливаем стяжку толщиной не более 30 мм. Да, лучше было бы 50 мм, но не стоит этого делать, так как наш теплый пол будет прогревать и этот слой бетона. Вообще, он не разбирает, в какую сторону греть пол — одинаково греет в обе стороны, поэтому и утепляем.
Ждем полного высыхания нашей стяжки, занимает это около 25 дней.
Укладываем на нашу новенькую стяжку еще один слой утеплителя. Лучше всего для этих целей подойдет рулонный пробковый утеплитель толщиной 3 мм.
Стелим наш пленочный пол. Помним, что не стелим его под места будущего расположения мебели. Разворачиваем рулон, и там, где нужно его обрезать, режем строго по пунктирной линии — она специально нанесена для того, чтобы не порезать углеродный проводник.
После того как все расстелили, коммутируем наши пласты. Для этого берем провод, который мы купили отдельно, сечением 1,5 мм2. Зачищаем и обжимаем этот провод в клипсе, которые шли в комплекте. Затем клипсу обжимаем плоскогубцами к шинке нашей пленки.
Обжимные клипсы изолируем сверху кусочками битумной изоляции, которая также шла в комплекте.
Таким образом, собираем всю конструкцию. Крепим все методом параллельного соединения пленки. То есть, отдельно ведем фазу и ноль.
Монтируем на стену тепловой регулятор.
Монтируем в пол термопару от теплового регулятора.
Монтируем в тепловой регулятор контакты от нашего пола.
Подключаем схему к сети и испытываем. Проверяем работоспособность каждого элемента.
Выключаем, ждем полного остывания.
Укладываем поверх тонкую подложку.
Стелим линолеум.

Помните, что все используемые подложки и другие материалы должны иметь пометку о возможности работы с системой «теплый пол». На этом все, друзья. Теперь вы без труда сможете самостоятельно изготовить инфракрасный пол. Удачи, и до новых встреч!

Какой линолеум подходит для монтажа теплого пола?

В строительных супермаркетах представлено несколько видов линолеума, и далеко не все из них подходят для укладки на нагревающуюся поверхность. Вот 5 категорий, которые вам встретятся в большом количестве и разнообразном дизайне:

  • виниловый (ПВХ);
  • глифталевый (на тканевой основе);
  • нитроцеллюлозный;
  • резиновый;
  • мармолеум (натуральный).

Глифталевый (или алкидный) обладает замечательными теплоизоляционными качествами, однако, несмотря на прочную тканевую основу, при регулярном нагревании со временем деформируется.

Нитроцеллюлозный материал прекрасно отталкивает влагу и отличается высокой прочностью, но чутко реагирует на высокие температуры и способен возгораться.

Двухслойный релин, изготовленный из каучука, битума или синтетической резины, также не переносит нагрева. Таким образом, для монтажа теплого пола подходит или натуральный мармолеум, или виниловое полотно.

Мармолеум считают наиболее безопасным материалом, так как он состоит из натуральных компонентов: сосновой смолы, частичек пробки, льняного масла, природных красителей, извести. Нагреваясь, он сохраняет свою первоначальную форму и размеры, не выделяет вредные для здоровья вещества. Поверхность долгое время не выгорает, цвета сохраняются, границы рисунка остаются четкими.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваМармолеум рекомендуют настилать в домах, где живут маленькие дети и аллергики. Единственное условие использования: не поднимать температуру пола выше 27-28ºС (не более 60 Вт/м²)

Более экономичный вариант – виниловый ПВХ линолеум. Дольше прослужат прочные и износостойкие коммерческие виды от 34 до 43 класса, предназначенные для использования в общественных помещениях и на производстве.

Покрытия с теплоизолирующим слоем не подойдут, так как будут препятствовать прохождению тепла.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогреваЛучший вариант для монтажа – гомогенный линолеум из винила или синтетический материал на тонкой тканевой основе. Единственным неудобством является неприятный запах при нагревании, но через несколько недель он обычно исчезает

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.

Хотите рассказать о том, как устраивали напольную греющую систему собственными руками? Желаете поделиться информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
