Как подключить теплый пол своими руками: пошаговая инструкция подключения водяного пола

Что такое водяной теплый пол

В панельных домах наружные стены и пол зимой чаще всего не обеспечивают достаточно комфортных условий проживания. Особенно остро эта проблема стоит, если в семье есть маленькие дети, которые любят играть на полу.

Если прогреть всю поверхность полового покрытия, то сквозняки будут исключены. Пыльные ковры, теплые тапочки, шерстяные носки дома больше не понадобятся даже во время самых сильных морозов. Для этого необходимо по всей площади отапливаемого помещения уложить под пол трубы, в которых будет циркулировать теплая вода.

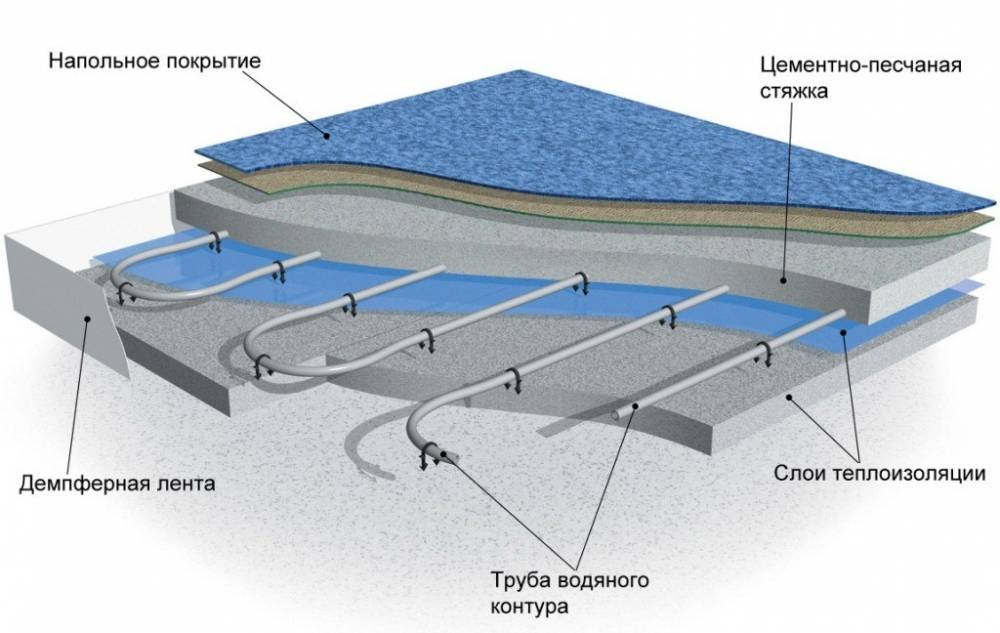

Из чего состоит

Конструкция ТП технологически сложнее традиционного отопления с помощью радиаторов. Обычно греющие трубы заливают сверху бетонным монолитом. Существуют более современные способы сухого монтажа стандартными блоками.

Для уменьшения потерь тепла на бетонные плиты перекрытия укладывают пенополистирол. Под него подкладывают гидроизоляцию из полиэтиленовой пленки, заворачивая края и фиксируя скотчем.

Перед заливкой бетонной стяжки по периметру комнаты устанавливают демпферную ленту. Она компенсирует температурное расширение бетона.

Перечень основных компонентов монолитного теплого контура:

Гидроизоляционная пленка бетонного основания.
Утеплитель — пенополистирол толщиной 3–5 сантиметров.
Демпферная лента по периметру комнаты.
Греющая труба — металлопластик или сшитый полиэтилен диаметром 16–20 мм с толщиной стенки 2 мм.
Бетон, толщина слоя 80–100 мм.
Напольное покрытие: ламинированная доска, линолеум, керамическая плитка.
Трехходовой клапан смесительного узла с термостатом.
Циркуляционный насос.
Коллектор с запорными кранами подающей и обратной трубы.
Автоматические воздухоотводчики.
Теплообменник.
Фильтр.
Расширительный бак.
Манометр.

Принцип действия

Поскольку греется весь пол в помещении, то температура теплоносителя системы отопления (СО) обычно поддерживается в пределах 25–35 градусов. Этого вполне достаточно для компенсации потерь тепла через наружные стены, окна, балконные двери.

Интенсивность нагрева регулируется вручную или термоголовками на запорных вентилях. При этом остается зависимость от температуры теплоносителя централизованной СО.

Преимущества

Главное достоинство ТП отражено в названии этой системы. Повышенная комфортность объясняется также отсутствием сквозняков, поскольку воздух внутри помещения прогревается равномерно по всей площади.

Расходы на отопление снижаются на 10–15 %, по сравнению с использованием обычных радиаторов, которые сначала греют потолок. Горячий воздух от батарей поднимается вверх, потом по мере остывания опускается вниз и охлажденным потоком движется к отопительным приборам. Пол остается холодным.

ТП обладает и другими достоинствами:

Создает и поддерживает идеальный микроклимат в квартире. Дети могут играть на полу без риска простудиться.
Равномерность прогрева исключает появление сырости и плесени на стенах.
Срок службы — до 50 лет.
Отсутствует вредное электромагнитное поле, неизбежное для электрического подогрева пола жилого помещения.

Недостатки

Тонкие трубы должны быть надежно защищены сверху бетонным монолитом, чтобы выдерживать вес тяжелой мебели. Дополнительная нагрузка на плиты перекрытия может отрицательно сказаться на устойчивости многоквартирного дома.

Настройка всех ответвлений ТП занимает много времени вследствие инерционности всей системы. Длина одной трубы достигает 60–80 метров. Кроме того, изменение температуры поверхности пола станет заметно только после прогрева бетонного монолита.

Есть и другие недостатки:

Высокая стоимость монтажа. Требуются специфические навыки, знания, опыт.
Если трубы были некачественными, то ремонт забетонированной системы практически невозможен.
Сложность получения разрешения на изменение конструкции отопительной системы.
Срок окупаемости понесенных затрат составляет десятки лет.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Инфракрасный пол

Пленочный теплый пол

Комплектация:

сам пол. Он представляет собой пленку, в которую встроены нагревательные элементы. Поставляется рулонами;
терморегулятор. Об этом приборе мы уже говорили выше;
термодатчик;
соединительные провода.

Для монтажа понадобятся:

ДВП. Если напольным покрытием будет линолеум или ковролин;
если плитка, то лист из стекломагнезита;
покрытие для отражения тепла.

Монтируя теплые полы любого вида, надо помнить, что большие нагрузки на них не допустимы. То есть ставить тяжелые предметы, шкафы, диваны и тому подобное, на те места, где проложена пленка нельзя. Поэтому, в данном случае инфракрасный теплый пол должен занимать свободное от мебели место.

Схема монтажа

Схема укладки полос

~~инфракрасный теплый пол~~

Монтаж заключается в следующем:

укладываем основание. Если под линолеум, то ДВП. Если под плитку, то – стекломагнезит. Возможно, что сначала придется залить стяжку, чтобы выровнять полы. Перед укладкой основания, кладем гидроизоляцию;
на основание настилаем теплоотражающий материал;
на него укладываем саму термопленку;
сверху – техническую пробку. Она будет служить защитой нагревающего элемента;
настилаем напольное покрытие.

Остается последний этап – подключение. Терморегулятор можно установить на стене либо до укладки пола, либо после. Зачищенные от изоляции концы пленки и термодатчика подключаем к терморегулятору. Схема подключения всегда приводится в сопроводительных документах терморегулятора.

Монтаж терморегулятора

Надо помнить, что электрические полы потребляют большое количество электроэнергии, поэтому, как мы уже говорили, лучше выделить им дополнительную электропроводку. Но отвод надо делать не от общеквартирной сети. А прямо со щитка управления.

Еще один небольшой совет. Когда вы начнете укладывать электрический пол, то начинайте с мест большей площади. Так вам придется меньше резать пленку. И еще, размещение мебели лучше продумать до монтажа теплого пола, так, чтобы никакие тяжелые предметы на нем не стояли.

Выбор и установка коллектора

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

~~коллекторная группа~~

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

имеет под собой свободное пространство, используемое для загибов труб;
характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Особенности устройства пола без смесительного узла

В системе обогрева пола со смесительным узлом не возникает проблем с температурным режимом теплоносителя в контуре. Нагретая котлом жидкость поступает в коллекторную группу, где происходит смешивание ее с охлажденным теплоносителем из обратной ветки контура. Благодаря этому теплый пол всегда имеет приемлемую температуру.

Монтаж водяного оборудования обогрева пола без смесительного узла предполагает рабочий процесс системы с отсутствием регулировки температурного режима поступающей в контур жидкости. Поэтому для такого типа установки требуется отдельный котел.

При установке теплого пола без коллектора нагретый отопительным прибором теплоноситель в процессе поступления в трубопровод быстро остывает. За счет этого происходит неравномерный прогрев поверхности полового покрытия.

Чтобы максимально сохранить необходимую температуру в водяном контуре следует при монтаже системы без смесительного модуля учитывать такие требования:

не использовать такую схему установки для помещений, площадь которых превышает 25 метров квадратных;
в помещении должна быть полная теплоизоляция стен, включая использование утеплителя с внутренней и внешней их стороны;
исключить потери тепла из окон – установить качественные стеклопакеты;
вся площадь половой основы должна быть покрыта теплоизоляционным материалам;
установку пола нужно производить сразу возле системы обогрева.

Для того, чтобы сохранить тепло при монтаже теплого пола без смесительного узла нужна обязательно теплоизоляция стен При укладке водяного контура особое значение имеет правильный расчет его длины. Слишком большой метраж системы обогрева становится причиной заниженной температуры теплоносителя поступающего обратно. Это может привести к появлению конденсата в большом количестве на теплообменном устройстве котла. В итоге теплообменник быстро выйдет из строя.

Монтаж кабеля под плитку

Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.

Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.

Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.

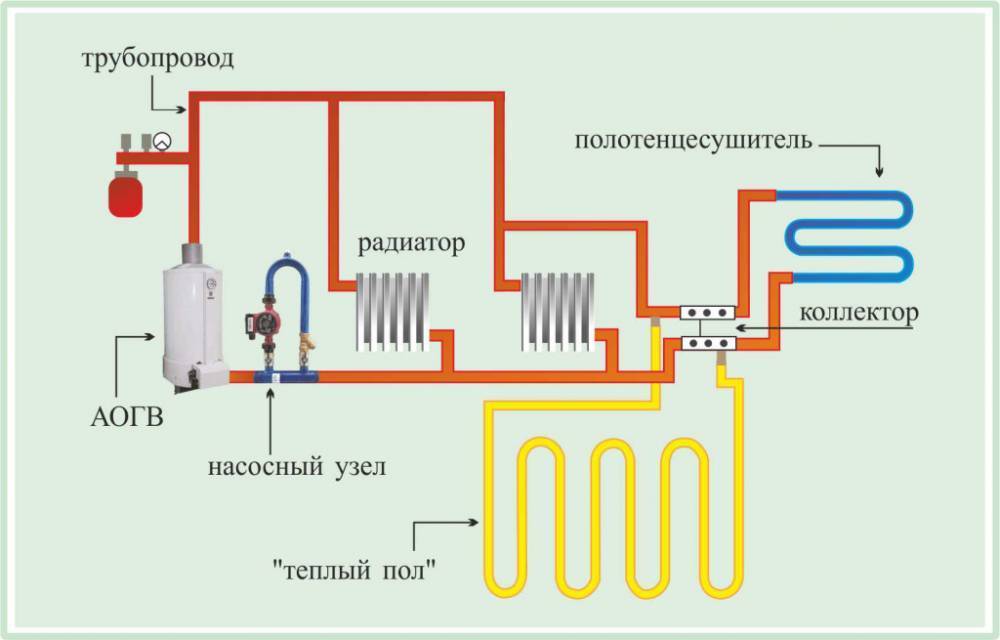

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

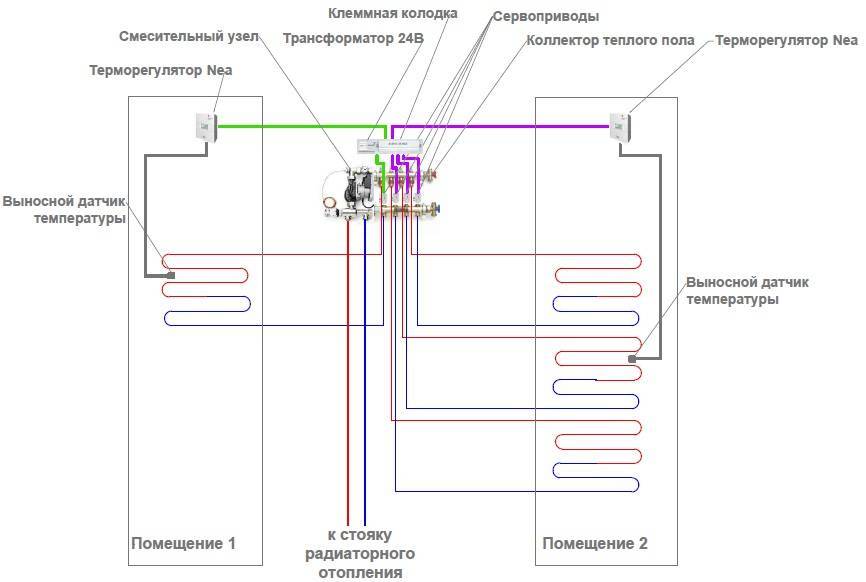

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

Ограничительное устройство для поддержания температурного режима теплоносителя;
регулятор по температуре внутреннего воздуха в нагреваемом объекте;
автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
если размер обогреваемого помещения максимум 10 м2;
при наличии мощного насоса для обеспечения циркуляции жидкости;
если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

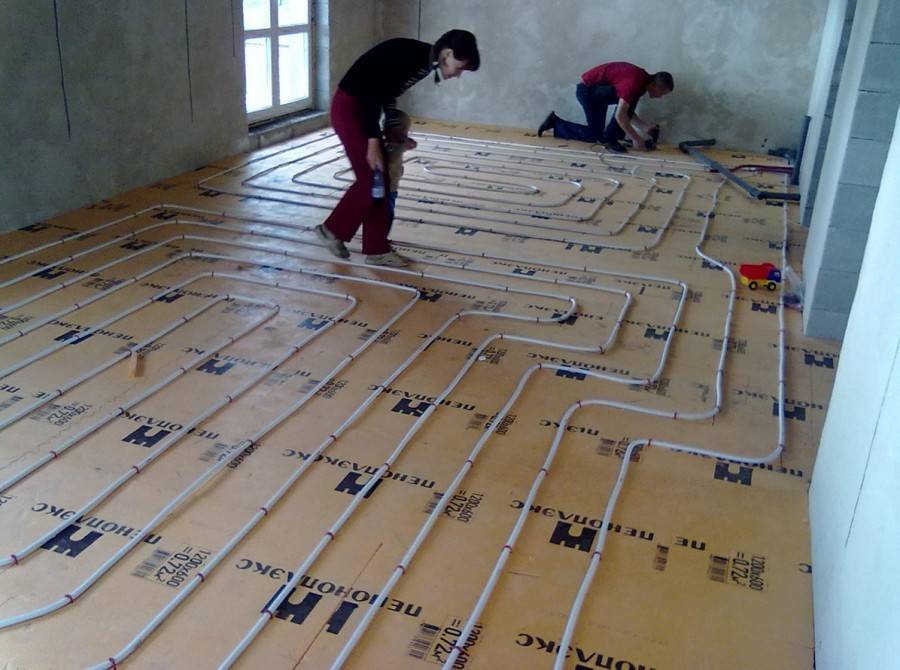

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

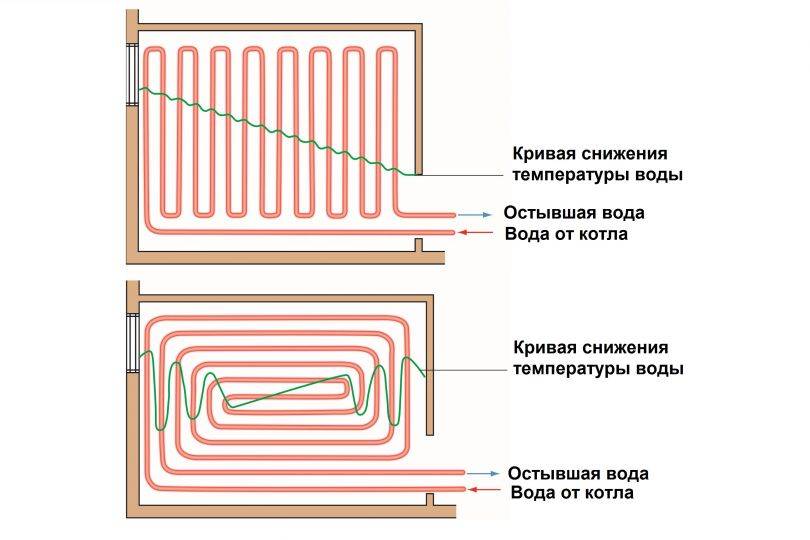

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Подсоединение к электрической цепи теплого пола пленочного типа

Теплый пол пленочного вида является относительно новым изобретением. Он изготовлен из специальной нагревательной пленки. С подключением этой системы могут возникнуть проблемы даже у самых опытных строителей. Для того, чтобы сделать это без проблем, нужно обязательно разобраться с самой системой пленочного теплого пола.

Последовательность выполнения работ при укладке электрического теплого пола

Система пленочного теплого пола состоит из специальных карбоновых и биметаллических нагревательных элементов, которые запаяны в специальный термостойкий материал. По краям пленки располагаются контакты из меди. С их помощью устройство подключается к сети.

Собственно подключение осуществляется за счет припаивания проводов к клеммам и вывода их к терморегулятору. Особенностью укладки является применение подложки, которая имеет поверхность из фольги. Это решение позволяет отражать тепло от нижней поверхности и полностью его направлять на обогрев пола.

Термодатчик устанавливается, как правило, в специальном углублении под самой пленкой, но не исключены варианты его расположения и на поверхности. Также этот вид может резаться по специальным меткам, которые нанесены производителем. Они расположены на расстоянии до 30 см друг от друга. Когда укладка выполнена, можно проводить подсоединение листов параллельным способом.

Решение сделать в доме теплый пол всегда было оправданным. Это удобно, практично и довольно экономно. А если есть в доме дети, теплый пол позволит родителям не беспокоиться о том, что они замерзнут и заболеют.
