Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

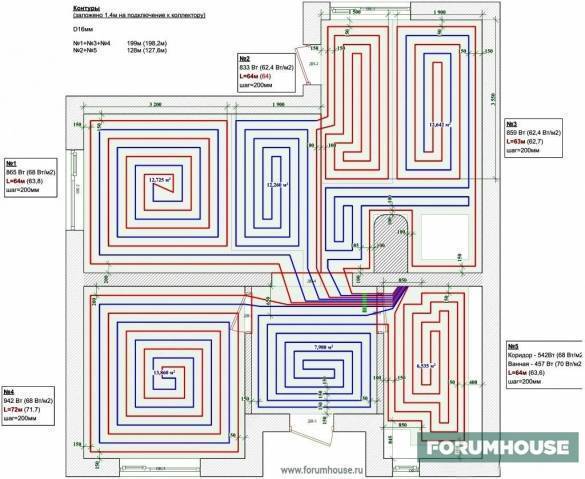

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Монтаж теплых водяных полов показан на видео:

10. Монтаж чистового пола.

В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

Под ламинат можно использовать заливной пол. Сушить стяжку полом ( прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.

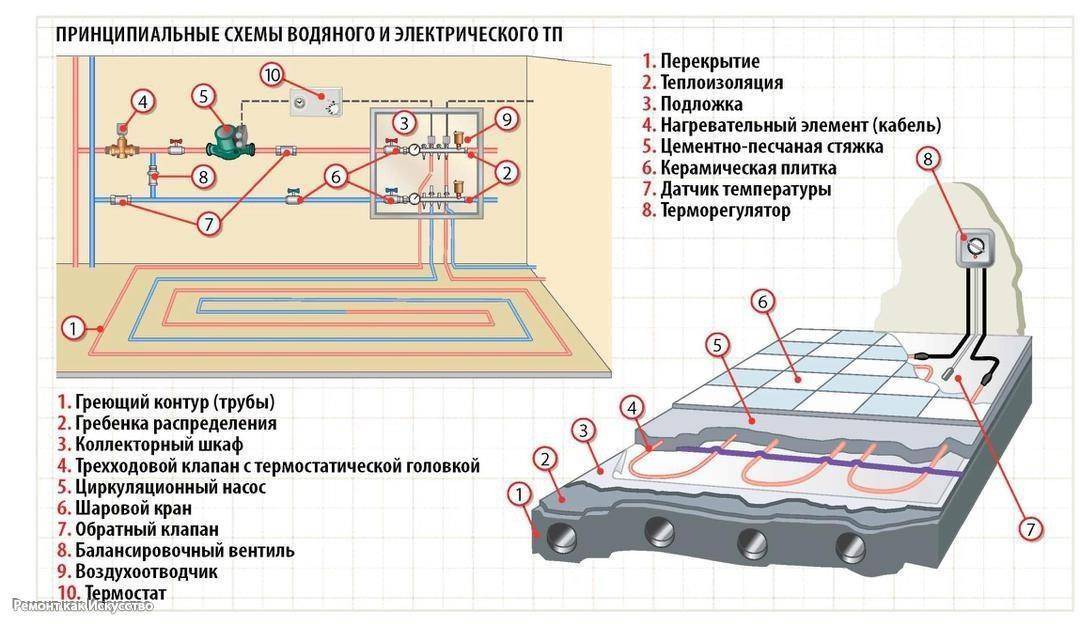

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

• Ограничительное устройство для поддержания температурного режима теплоносителя;
• регулятор по температуре внутреннего воздуха в нагреваемом объекте;
• автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

Подготовительные работы

Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.

Подключение коллектора

Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.

Видео — Монтаж теплого пола. Установка коллектора

Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.

Материалы и оборудование

Для того чтобы самостоятельно уложить теплый водяной пол, вам понадобятся такие материалы и оборудование:

• котел;
• насос, если он не входит в состав котла;
• шаровые краны;
• трубы;
• коллектор, в нем есть элементы настройки и регулировки;
• фитинги.

Трубы могут быть полиэтиленовыми и полипропиленовыми. Полипропиленовые трубы армируются стекловолокном, чтобы меньше расширялись.

Диаметр труб составляет 16-20 мм, они должны выдерживать 10 атмосфер и температуру до 90 градусов.

При помощи коллектора, система теплого пола подключается к котлу, в его состав входят элементы контроля и регулирования теплого водяного пола.

Расчет длины и шага труб проводится для каждого помещения отдельно, для этого можно воспользоваться специальными программами или услугами профессионалов.

Если неправильно просчитать мощность контура, длину труб и шаг их монтажа, то это может привести к некорректной и неэффективной работе системы.

Во время прохождения воды по трубам, она постепенно охлаждается, поэтому их укладку начинают от холодных стен. Чтобы нагрев пола уменьшался постепенно, от стены к входу трубу укладывают змейкой, а для равномерного нагрева, ее надо уложить спиралью.

Обычно шаг составляет 10-30 см. Кроме этого, надо провести расчет гидравлического сопротивления трубы, которое растет с количеством поворотов и увеличением ее длины.

Специалисты рекомендуют, чтобы сопротивление в контурах, подключенных к одному коллектору, было приблизительно одинаковым.

Соединение труб, уложенных в стяжку, при помощи муфт запрещается.

В самом дешевом и простом варианте коллектора присутствуют только запорные клапаны, в более сложных устройствах есть регулировочные клапаны. В обязательном порядке они оборудованы воздухоотводчиками и сливным краном.

При выборе котла, обращают внимание на его мощность, она должна превышать мощность всех контуров на 20-25%. В современных котлах уже установлены циркуляционные насосы, но если отапливаемая площадь более 120 м, то придется монтировать дополнительный насос

Запорные клапаны устанавливают на выходе из котла, это позволяет отключать его во время ремонта.

Существует два типа носов:

• С мокрым ротором, они обычно используется для помещений площадью до 400м2. Ротор находится в воде, которой он охлаждается и смазывается. Такое оборудование потребляет мало энергии, тихо работает и надежное;
• С сухим ротором, такое оборудование имеет большую мощность, Так как ротор в герметичной емкости, его надо периодически чистить и смазывать, в частных домах оно обычно не используется.

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

• высокая степень экономичности энергоресурсов:
• стабильные показатели надёжности и безопасности правильно смонтированной системы;
• хороший потенциал использования в качестве основной отопительной системы;
• отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных полов

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Монтаж теплых водяных полов показан на видео:

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

ЧИТАТЬ ДАЛЕЕ: Роспись на деревянных полах с помощью трафарета — технология работ

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Какую стяжку лить под теплый водяной пол?

Когда трубы уложены и собраны распределительные коллекторы, система залита и опресована давлением необходимо сразу же закрыть их, залив бетонную стяжку.

Толщина стяжки выбирается исходя из того, что над трубами она должна быть не менее 30 мм. Обычно фирмы, которые занимаются механизированной стяжкой для своего расчета берут 50 мм вот это и будет та необходимая толщина, которую нужно планировать при проектировании дома. Даже если мы укладываем трубы на ровный утеплитель при толщине в 50 мм над трубами будет оставаться 30-34 мм (диаметр трубы 16 мм).

При заливке стяжки не забываем класть демпферную ленту по периметру помещения, а также разделяем ей контуры теплого пола.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

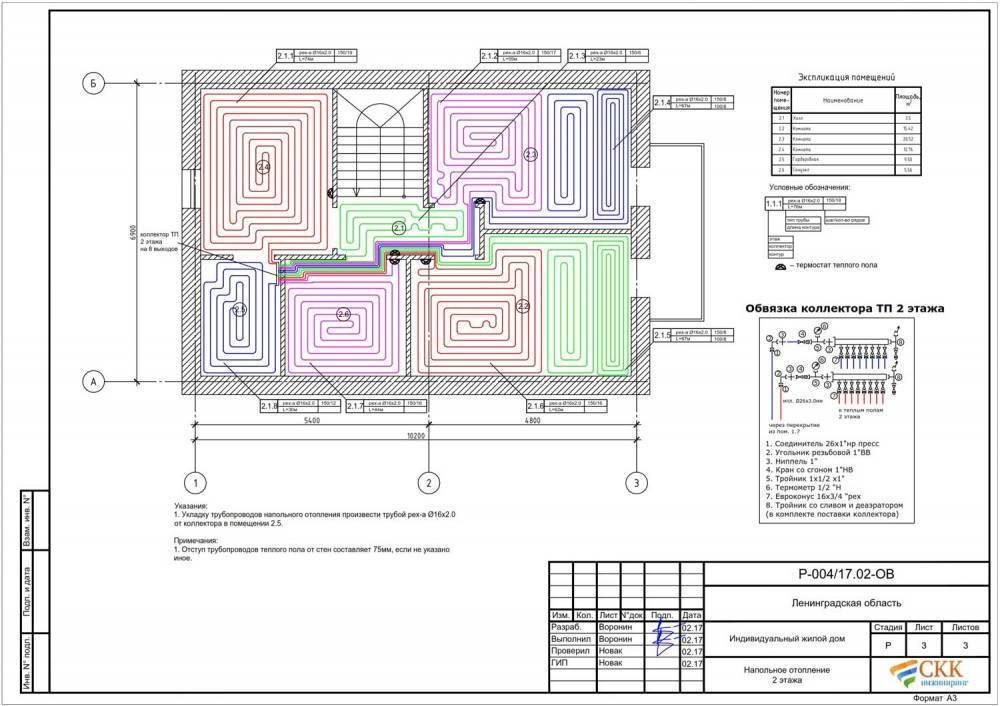

Монтажные схемы

Выше уже упоминалось о том, что схемы укладки теплого пола могут быть разными. В зависимости от схемы и соблюдения правил монтажа будет происходить и распространение тепловой энергии в помещении. Основных схем раскладки труб существует три, но их всех объединяет то, что в обязательном порядке монтаж труб ведется от стен по направлению к центральной части.

Таблица. Схемы монтажа водяного пола.

Тип схемы	Характеристика
Улитка	В этом случае трубы укладываются по спирали от стены к центру, а затем возвращаются к исходной точке. Притом конструкция постепенно сужается к центру помещения. При расчете схемы и ее укладке нужно не забыть оставить свободное пространство между трубами, чтобы можно было «увести» их назад к источнику питания. Отмечается, что такая схема позволит добиться наиболее равномерного прогрева полов, а гидравлическое сопротивление благодаря ей удается снизить. Количество труб также используется меньшее, чем в других случаях. Главный недостаток – непростой монтаж.
Змейка	В этом случае трубы укладываются вдоль стен петлями в одну сторону, а потом в обратную. При взгляде на такую схему можно отметить волнистость итогового рисунка. Так проложить трубы просто, но из-за частого шага укладки труб добиться равномерного нагрева полов без температурных скачков вряд ли получится.
Комбинированный тип	В этом случае сочетаются обе схемы укладки труб. Вариант используется, если стены в помещении достаточно холодные. Трубы укладываются так, что местами они лежат в форме петель, а местами – под прямым углом.
