Монтаж кабельного электрического теплого пола
Укладка кабельного теплого пола предполагает:
- снятие старого напольного покрытия;
- выравнивание основания или заливку бетонной стяжки;
- укладку теплоизолирующего слоя;
- установку терморегулятора;
- монтаж кабеля;
- заливку стяжки;
- укладку финишного покрытия.
Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.
Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

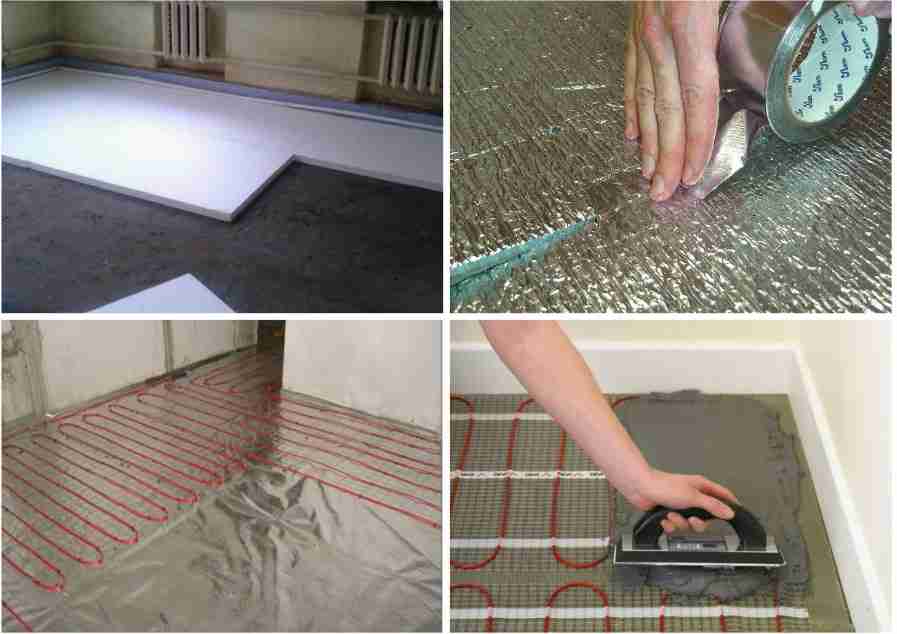

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

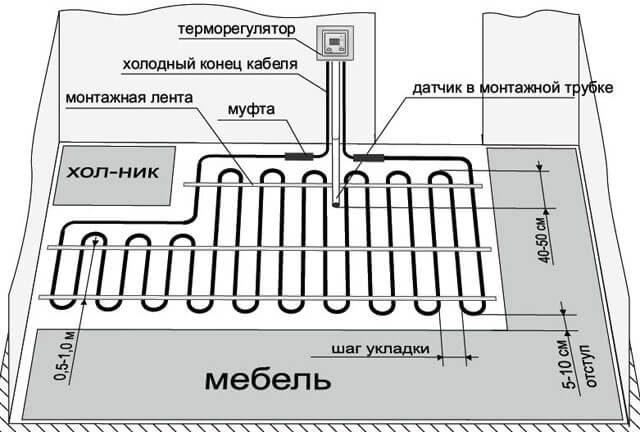

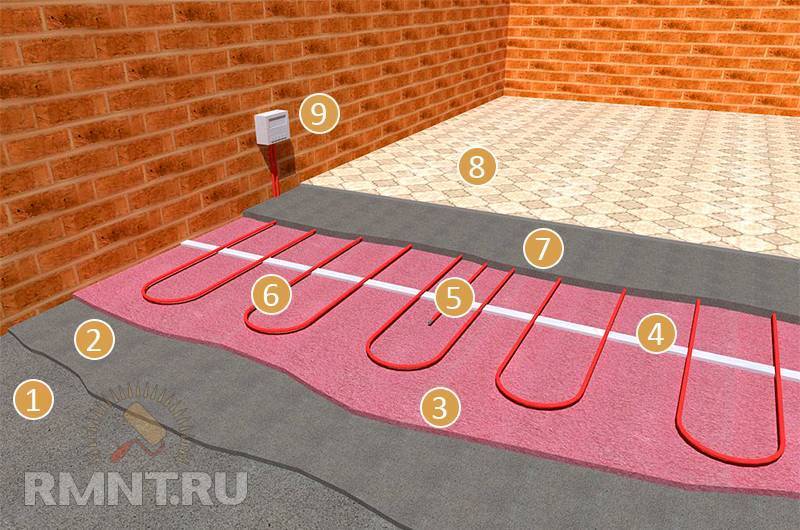

Схема укладки теплых полов

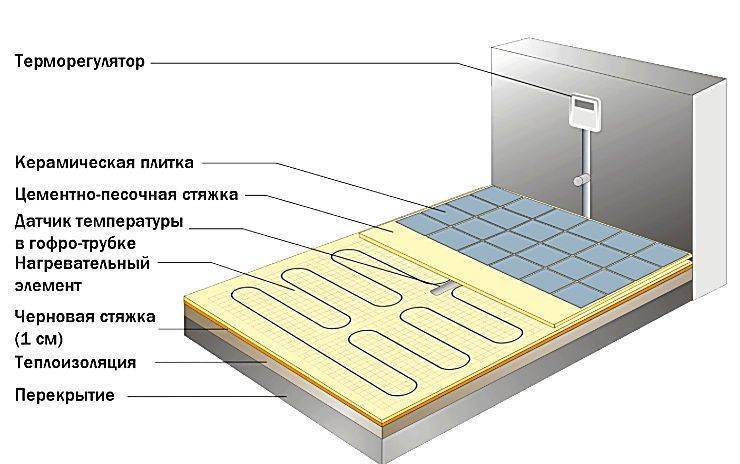

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.
От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.
Кабель в ванной на полу
Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.
После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.
Установка датчика температуры для кабельного мата
Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.
Калькуляторы расчета длины обогревающего кабеля и шага его укладки
Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!
Исходные данные:
— суммарная площадь участков помещения, на которые будет укладываться кабель;
— особенности помещения — выберите вариант из предложенного перечня;
— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.
Перейти к расчётам
Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.
Теперь, зная длину, несложно вычислить и шаг укладки:
Перейти к расчётам
Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.
Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
Электрический пол на основе термомата
Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.
Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола
Принцип действия и сооружения
Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.
Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.
Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб
Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.
Монтаж тепловых матов
Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.
Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.
Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.
На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму
В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.
Как выбрать?
Выбор теплого пола под плитку зависит от особенностей помещения и финансовых возможностей покупателя. Если вы ищете недорогой вариант, то можно остановить выбор на кабельной системе. Ее достоинство в том, что регулируя плотность укладки кабеля, вы можете подбирать мощность в зависимости от назначения помещения. Например, для ванной рекомендуется выбрать пол мощностью 140-150 Вт, в то время как для кухни будет достаточно 110-120 Вт. Для балконов и других неотапливаемых помещений требуется мощность в 150-180 Вт/ кв. м.
Обязательное условие монтажа кабельной системы – наличие стяжки, что повышает нагрузку на перекрытия и уменьшает высоту помещения. Это, в свою очередь, снижает сферу применения данного вида полов. Впрочем, они неплохо подходят для частных домов, гаражей и улицы (веранд, беседок).
Согласно отзывам, оптимальным в отношении цены и эффективности, если речь идет о теплом поле под плитку в ванной или ГВЛ, является нагревательный мат. Он легко монтируется – рулон раскатывается по помещению и присоединяется к подрозетнику, имеющему терморегулятор. Мат не боится воздействия плиточного клея, поэтому дополнительной изоляции не требуется.
Если хотите максимум эффективности и «чистую» укладку, при этом готовы неплохо потратиться – выбирайте инфракрасный пол. Это умная система с самостоятельной регуляцией температуры, высокой скоростью нагрева (15-30 минут) и надежностью. При поломке даже одного блока остальные продолжают функционировать.
Процесс укладки теплого покрытия под плитку
В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.
Как уложить теплый пол, состоящий из нагревательных матов

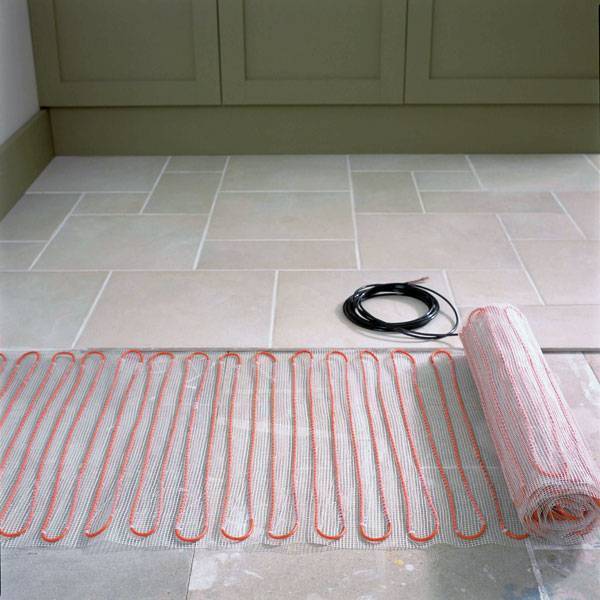

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:
- максимальная толщина матов составляет 3 мм;
- наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
- сетки обеспечивают проникновение материала для стяжки или клея для плитки.
- Укладка при помощи матов имеет такие особенности:
- перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
- после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.
Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.
Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:
- просчитайте его глубину так, чтобы это не мешало укладывать плитку;
- располагайте канал на одинаковом расстоянии от кабельных витков;
- канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.
При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.
Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.
Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки
Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:
- сделайте поворот и разрежьте сетку поперек;
- разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
- возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
- удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
- если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.
А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.
Окончательный этап укладки выглядит следующим образом:
- после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
- покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
- когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.
Особенности укладки электрического пола с инфракрасной пленкой
Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.
Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.
Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.
Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.
Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.
Теплоизоляция пола
Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.
Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.
Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.
Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.
Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.
Правила выполнения расчетов
Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:
- Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
- Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.
В обоих случаях во внимание принимается качество теплоизоляции помещения.
Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.
Как установить своими руками?
Установить самому электрический пол также можно. Для этого следует соблюдать определенные правила.
Пошаговая инструкция установки ЭТП:
- выровняйте черновую поверхность и ликвидируйте все ее дефекты;
- постелите теплоизолирующий слой. Фольгированная сторона должна смотреть на потолок;
- уложите сам ЭТП, который состоит из провода, греющих матов либо инфракрасной пленки;
- для кабеля используется крепеж в виде стяжки, для тепловых матов потребуется клеевое средство, а на пленку можно сразу установить финишную поверхность;
- после укладки теплого пола можно осуществлять подключение к термостату и проверять на все работоспособность.
Самостоятельная установка кабельных нагревающих полов – инструкция
Кабельные системы, используемые в качестве единственного источника отопления помещения, требуют подготовки напольного основания с обязательной его теплоизоляцией. Работы выполняются следующим образом:
- Бетонным раствором (3 части песка и часть цемента) выравниваете имеющиеся ямы на полу. Для предотвращения риска образования плесени и с целью улучшения адгезии обрабатываете основание грунтовкой.
- Настилаете пенополистирол в листах на пол. Рекомендуется использовать изделия толщиной 5 см (для утепления лоджий) или 3 см (для теплоизоляции других комнат) с дополнительным металлизированным слоем на поверхности. Такие листы прекрасно отражают тепловые лучи.
- Винтами-саморезами фиксируете пенополистирольные изделия к напольному основанию. Сверху настилаете крепежную армирующую сетку. Ее также следует закрепить на полу, используя саморезы большей длины. Эти метизы будут дополнительно фиксировать используемые теплозащитные плиты.
Затем приступаете к расчету длины кабеля для полов под плитку. Отметьте на миллиметровой бумаге всю стационарную мебель и технику, после чего начертите схему прокладки нагревающего провода и посчитайте его общую длину. Следующий шаг – установка терморегулятора. Он может быть встраиваемым либо накладным, механическим или более современным электронным. Монтировать регулятор требуется поближе к магистральной проводке в специальную штробу. В нее также размещают и датчик температуры.
Терморегулятор теплых полов
Теперь приступайте непосредственно к прокладке и проверке работы кабеля:
- закрепите его по выбранной схеме на напольной сетке при помощи пластиковых хомутиков;
- подключите нагревательный элемент к регулятору температуры;
- включите терморегулятор на минимум, плавно увеличьте температуру до наибольшего допустимого значения, через пару минут уменьшите мощность и оставьте систему на 30–40 минут в рабочем состоянии.
Если система работает, можно начинать укладку кафеля. Его лучше монтировать на еще одну сетку для монтажных работ, которую размещают поверх нагревательных элементов пола. Плитку устанавливайте на клей по инструкции, прилагаемой к нему. Никаких проблем возникнуть не должно.
Особенности укладки тёплого пола своими руками для разных систем обогрева
Система кабельного обогрева. Кабель размещается на бетонном полу, одножильный укладывают змейкой, а двухжильный лучше расположить улиткой. Далее, размещают датчик, отвечающий за поддержание определённой температуры. Все элементы системы соединяются с термостатом. Благодаря наличию датчика можно использовать обогрев только при необходимости.
Ещё одним видом обогрева, который часто применяют для монтажа электрических тёплых полов ламината, ковролина или плитки является матовый. Для изготовления данной системы используют тонкий кабель, который крепят на специальную сетку из стекловолокна. Основные элементы кабеля окружены изолирующей, защитной оболочкой.
Выпускают эти системы с одно или двухжильным кабелем. Для помещений, где люди проводят максимальное количество времени, более подходящим будет двужильный кабель. Он даёт минимальное магнитное излучение. Произвести укладку тёплого пола своими руками под плитку не составит особого труда. При косметическом ремонте, если нет необходимости поднимать высоту под плитку или ламинат уложить электрический тёплый пол можно без стяжки поверхности.
Матовый электрический пол – это кабель, закрепленный на сетку из стекловолокна
Инновационный вид обогрева – это стержневые и плёночные технологии. Работают такие системы по типу инфракрасного нагревателя. Под воздействием электричества элементы создают электромагнитные волны, которые нагревают поверхность.
Их действие напоминает обогрев солнечными лучами. Токопроводящие элементы нагревают пол, который передаёт тепло помещению. Данный способ обогрева крайне эффективен. Ведь он способен преобразовать практически 100% энергии в тепло.
Главным преимуществом является экономичность и быстрый обогрев. К тому же если произойдёт механическое повреждение, из строя будет выведен только конкретный элемент, а не вся система. При этом большой потери тепла не произойдёт.
Вариантов инфракрасных полов сегодня представлено на рынке множество. Они практически не создают электромагнитные поля и достаточно экологичны.
Система пленочного теплого пола работает по принципу инфракрасного нагревателя
Укладка кабеля или термомата
Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.
При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.
Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.
Watch this video on YouTube
Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.
Предварительные расчеты
С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.
Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.
От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.
Требования к монтажу:
- Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
- Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
- Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
- Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.
Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:
- Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
- Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
- Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
- На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
- Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.
Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.
Какой теплый пол лучше под плитку: подводим итоги
Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.
Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены.
Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.
Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.
