Как найти и устранить обрыв провода в стене: обзор способов

Ремонт провода в стене

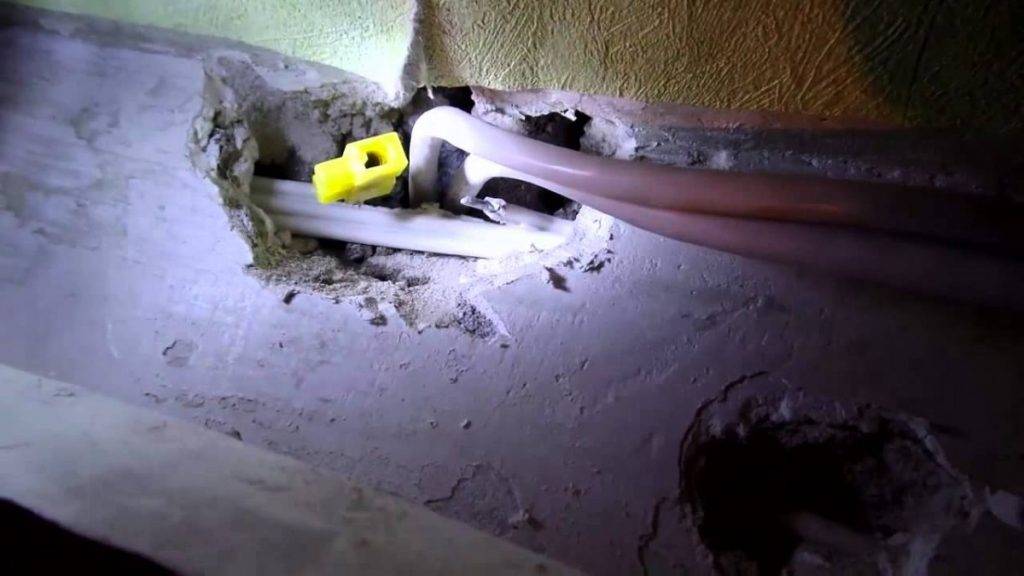

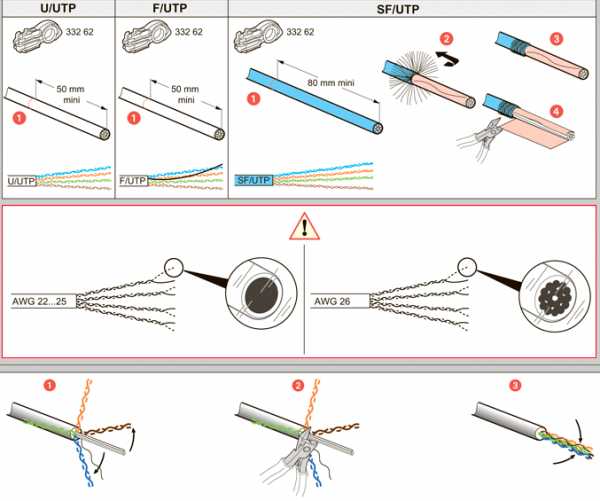

Если точное место повреждения удалось найти, то провод в стене потребуется соединить. Для этого аккуратно вскрывается штроба, в которую он уложен, на расстояние около 10 см в каждую сторону. От кабеля или провода отделяется поврежденная жила, при этом нельзя повредить изоляцию на других проводах.

Самый лучший способ соединения медных проводов – пайка. Для этого понадобится кусок медного провода, выполняющий роль ремонтной перемычки. На жилу ремонтируемого кабеля желательно заблаговременно надеть ПВХ или термоусдочную трубку. Затем скрутить концы перемычки с соединяемыми проводами и пропаять соединения. На это место сначала плотно накладывается изоляционная лента в несколько слоев, затем одевается ПВХ трубка или термоусадка. Соединение должно получиться герметичным. Не исключено, что вас когда-нибудь зальют соседи, а намокшая стена будет биться током.

Можно соединить провода в стене при помощи клеммы WAGO. Для соединения алюминиевых проводников этот способ самый надежный. Паять алюминий можно, но это умеют далеко не все электрики. К тому же нужны специальный флюс и припой. Соединение также лучше обмотать изолентой, а для надежности – покрыть герметиком.

После ремонта штробу заштукатуривают. До полного высыхания штукатурки лучше не подавать напряжение на отремонтированный участок проводки.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Дедовские методы

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.
Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.
Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!. Лайфхак с индикаторной отверткой

Лайфхак с индикаторной отверткой

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

Развести в стороны концы оборванного кабеля.
С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
Соединить и заизолировать поврежденные провода.
Устранив повреждение, закрыть коробку крышкой.
Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

После заделывания электрической канавки подавать напряжение на восстановленный кабель не следует, пока штукатурка полностью не высохнет.

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

Отключаем проводник с фазой.
Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
Разводим концы оборванного проводника.
Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку. Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

По каким причинам случаются обрывы

Обрыв в скрытой проводке может произойти в результате механического воздействия, например, при сверлении стены дрелью. В этой ситуации результат вполне предсказуем и поврежденное место обнаруживается очень легко. В большинстве случаев это происходит неожиданно, под влиянием определенных факторов.

Как правило, обрыв сопровождается хорошо различимым потрескиванием и запахом горелой изоляции. В некоторых случаях становится заметно искрение, образующееся из-за плохого контакта в самой проводке или в клеммах, находящихся внутри розетки. Все это сопровождается полным или частичным исчезновением тока. В результате нарушений перестают работать одна или несколько розеток, а также отдельные приборы освещения. Следовательно, поиски обрывов нужно проводить в первую очередь на линиях, соединяющих эти точки между собой.
Основными причинами обрыва проводов являются:

Старая проводка, установленная во время строительства, рассчитывалась на минимальные нагрузки, преимущественно на освещение. Телевизоры, холодильники и стиральные машины были далеко не в каждой семье и тем более не в полном комплекте. Суммарная мощность подключаемых устройств была не более 1 кВт. В настоящее время только один электрический водонагреватель потребляет свыше 2 кВт. Кроме него используются и другие мощные электроприборы. Изношенная алюминиевая проводка перегревается и постепенно разрушается, начиная с изоляции.
Использование проводов из разнородных металлов. Алюминий и медь обладают разным электрическим сопротивлением, что приводит к образованию разности потенциалов – тока, нагревающего и окисляющего места скруток.
Перегрузка отдельных линий. Бытовые приборы и оборудование повышенной мощности включаются в одну розетку и эксплуатируются в таком виде в течение продолжительного времени.
Превышение установленных сроков эксплуатации самой электропроводкой и электроустановочными изделиями – розетками и выключателями.

Обрыв может произойти из-за бракованного провода, некачественного монтажа и других нарушений в процессе укладки. В результате нарушения такие провода постоянно нагреваются и постепенно приходят в негодность. При внезапных резких скачках напряжения изношенные жилы сразу же обрываются. Довольно часто причиной аварий становятся переходники – тройники или удлинители, к которым подключаются мощные устройства.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Основные причины поиска

Существует множество причин для того, чтобы самому искать скрытую электропроводку в бетонной стене.

Чаще всего проблема возникает в таких случаях:

Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы.
Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва нулевого либо фазного провода.
Необходимость просверлить перегородку. Вдруг придется подключить настенное бра либо повесить телевизор на стену.
Интерес к существующим коммуникациям. Если Вы только купили новое жилье и не имеете представления о том, какой кабель и как именно проходит по стенам и потолку, где установлена распределительная коробка и т.д.

В этих все случаях можно вызвать мастера, который даст Вам точное представление о линии электросети, а можно попробовать самостоятельно осуществить поиск проводки в стене. Отдаете предпочтение второму варианту? Тогда смотрите дальше, как определить расположение провода под плиткой, гипсокартоном и другими видами отделки.

Выявление места поломки при проблемах с розетками

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите. Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Клеммные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил. Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Обрыв нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке. В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Способы поиска обрыва провода

Проверку провода на обрыв производят тремя способами. Два первых из них требуют специальной аппаратуры, а третий доступен любому автолюбителю. Рассмотрим каждый из них. Это позволит быстро диагностировать неисправность и заменить поврежденный провод, восстановив нормальную работу запитанного от него оборудования.

Первый способ

Чтобы проверить обрыв цепи этим способом, потребуется кабель-трекер. Устройство имеет две основные части: генератор с контактными проводами и приемник электромагнитного сигнала. Работает прибор так:

красный провод от генератора подключается к проводу, который будет тестироваться;
черный провод от генератора нужно подключить к массе автомобиля, например, блоку двигателя или неокрашенной части кузова;
генератор включается, на приемнике настраивается чувствительность, которую указывает интенсивность звукового сигнала, генерируемого электромагнитным излучением генератора;
датчик приемника проводится вдоль провода или жгута, спрятанного в кембрик или гофру;
в месте, где сигнал начинает затихать или пропадает, провод оборван.

Применяя этот способ, прибор последовательно подключается к проводам в жгуте и путем последовательного подключения каждого из них к кабель-трекеру. Это быстрый способ, позволяющий проверить обрыв проводки, не привлекая другого оборудования.

Второй способ

Следующий метод определения обрыва пробки похож на предыдущий, но он усовершенствован за счет применения другого генератора электромагнитного сигнала. Его можно собрать только самостоятельно, для чего требуются определенные знания и навыки, существуют старые советские модели подобных генераторов, отличающиеся повышенной надежностью.

Зажим красного провода так же подключается к тестируемому проводу проводки, а черный на массу автомобиля. В качестве приемника используют бесконтактный индикатор напряжения. Но проблема в том, что данная пара устройств не всегда объективно указывает на обрыв проводки. Поэтому в качестве приемника лучше использовать более чувствительный приемник от стандартного китайского кабель-трекера.

При работе с данным устройством последовательность действий точно такая же. Зачем использовать приемник, изготовленный из старых советских радиодеталей? Объяснение очень простое – он генерирует более мощный и чистый сигнал, обеспечивающий быстрый и точный поиск обрыва проводки. Поэтому такое сочетание предпочтительно, чем использование стандартных кабель-трекеров.

Третий вариант

Этот способ применяют при полном отсутствии специализированного оборудования, в том числе, кабель-трекера и даже обычного мультиметра. В этом случае из двух проводников и контрольной лампы, а также тонкой и острой иглы делается самодельное устройство.

Проверяемый провод или группу проводов отсоединяем от контактов с обеих сторон, чтобы исключить их из бортовой сети. Это позволяет на момент проверки не отключать аккумуляторную батарею.

Минус подключается к контакту проверяемого провода, затем берется контрольная лампа и через дополнительный проводник присоединяется к плюсовой клемме аккумулятора. При замыкании цепи на провод, контрольная лампа загорится.

Берется игла, которой через некоторое расстояние прокалывается изоляция тестируемого провода и к ней присоединяется свободная клемма контрольной лампы, если она загорается, значит, место обрыва еще не найдено.

Когда провод собран в жгут или пучок проводов защищен гофрой, следующий прокол целесообразно делать в доступном месте, где провод выходит наружу или удобно вскрывать изоляцию. Если контрольная лампа не загорается, на промежутке между двумя соседними проколами есть обрыв. При выявлении участка, где есть подозрение на обрыв, вскрывается изоляция, участок провода обследуется, производится его сращивание или замена.

Дедовские способы

Раньше, когда не было под рукой приборов, умудрялись найти поврежденный участок с помощью приспособлений, рассмотренных в таблице:

№	Способ	Применение
1	Ищем место прохождения кабеля на глаз	Если поломка случилась во время проведения ремонта, когда со стены сняты старые обои, можно увидеть штробу для укладки кабеля, проходящую вдоль стены. Есть шанс найти место проводки под штукатуркой или шпаклевкой, если она идет полосой. Но если оштукатурена вся стена, визуально определить место расположения штробы не получится.
2	Приемник или радио	Настраиваем аппарат на среднюю волну. Водим им вблизи стены, прислушиваясь к искажению звука и потрескиваниям. Над поврежденным участком характер помех поменяется или они вообще исчезнут.
3	Микрофон, подключенный к проигрывателю	Водим им по стене по аналогии с приемником. В месте прохождения кабеля под напряжением, возникнут помехи. В месте обрыва они прекратятся или их характер изменится.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.

К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля

Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Заключение

Обрыв провода электрической системы автомобиля – неприятная, но легко устранимая поломка. Его нахождение не требует глубоких технических знаний, но желательно иметь специальное оборудование, которое покажет, в каком месте оборвался провод. Это позволит ускорить и сократить объем работ по замене проводки электрической системы автомобиля.

Если у владельца есть желание полностью заменить испортившийся провод, то для диагностики достаточно обычного мультиметра. Он покажет, в каком из проводов нарушен контакт, а это значит, что он и подлежит замене. Часто случается, что окисленные жилы проводов просто ухудшают проводимость, при этом оборудование, которое они питают, работает плохо, а мультиметр показывает, что контакт не пропал, в этом случае потребуется дополнительная диагностика.

Но проблема состоит в том, что далеко не всякий провод можно легко заменить, поэтому есть смысл выявить место обрыва, аккуратно соединить провод, спаяв контакт, и изолировать это место. Это поможет быстро и, главное, надолго решить проблему, не снимая дополнительные панели и оборудование.
