Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

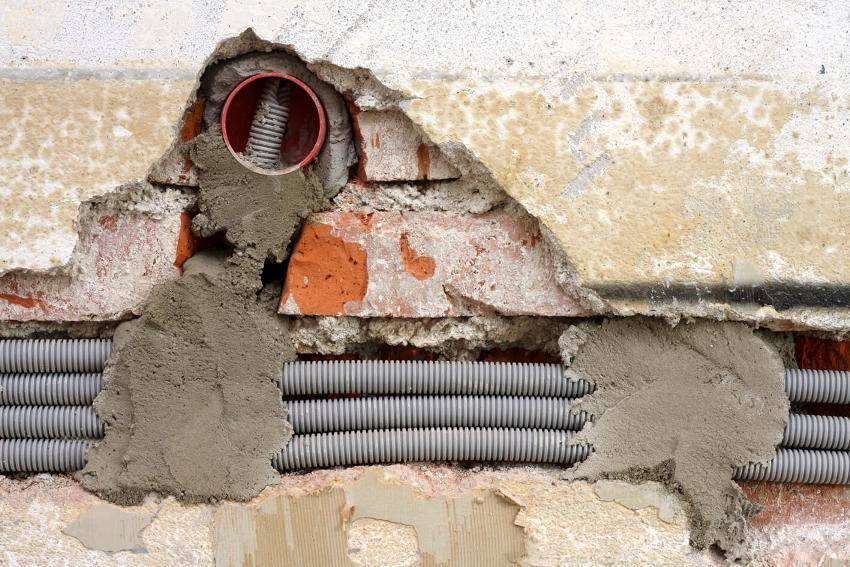

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

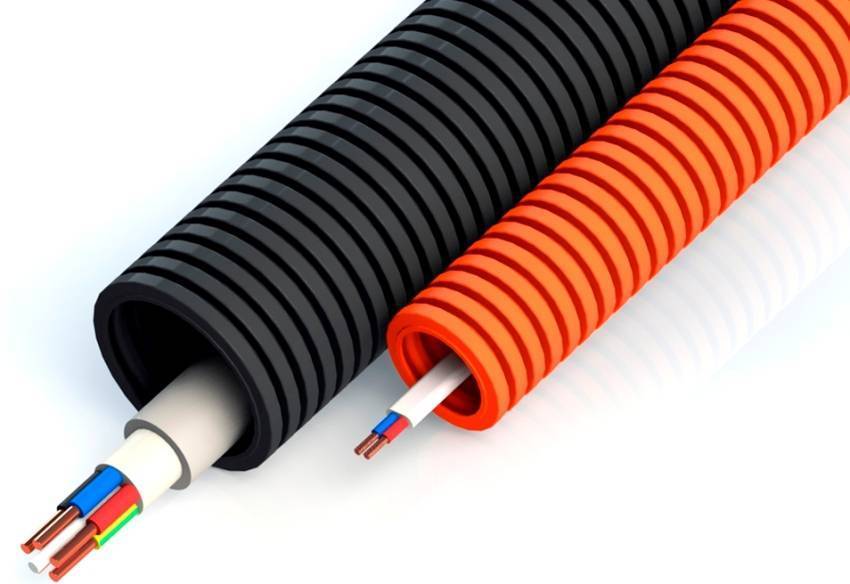

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п Цвет гофры Сфера применения
1. Серый Стандартный электропровод
2. Белый Компьютерные сети, интернет
3. Зеленый Телефонный или другой слаботочный кабель
4. Красный Внешний силовой электрокабель
5. Синий В системе «теплый пол» и гибких водогонах
6. Желтый Нужды газоснабжения
7. Гофра черная и коричневая Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

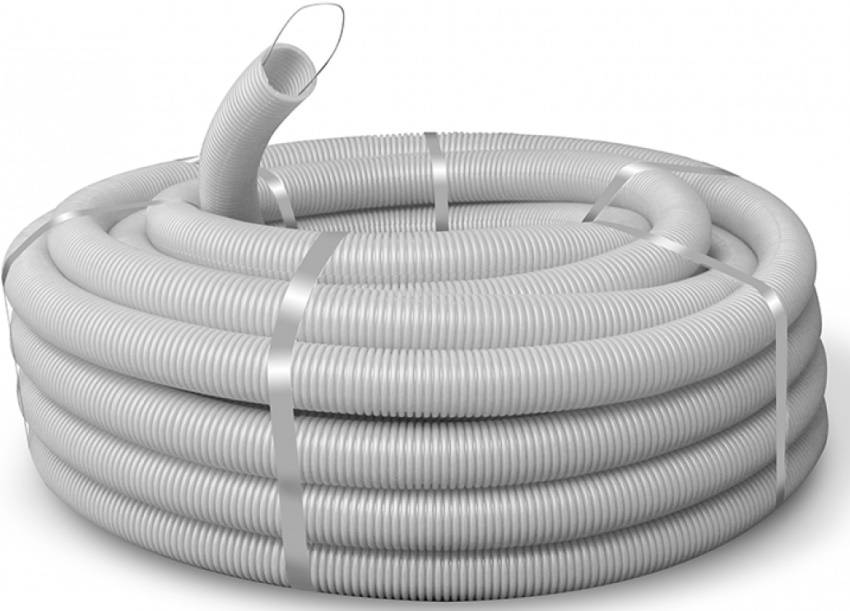

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

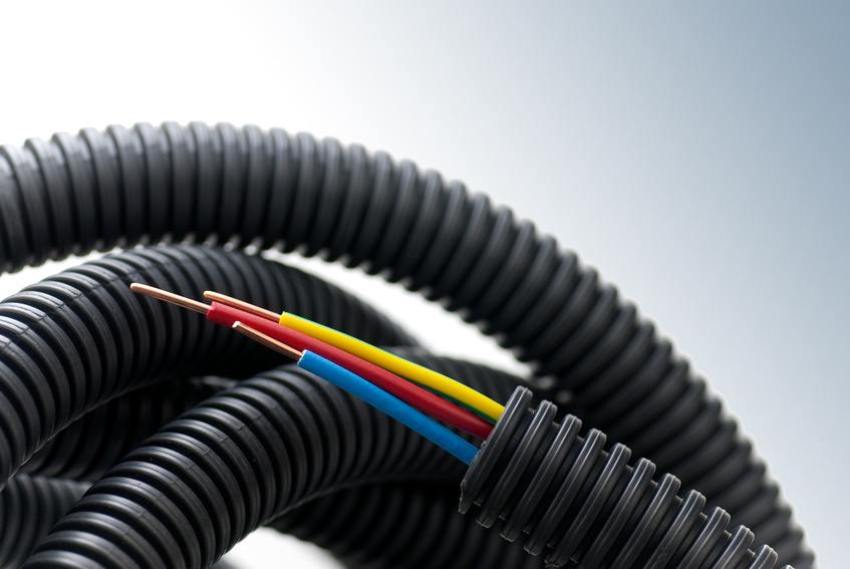

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

Популярные статьи  Cоветы по выбору + какой лучше и почему

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Как провод просунуть в гофру. Как провести кабель через гофрированную трубу

Как протянуть кабель в гофре: видео с инструкцией

Монтаж кабеля в гофре чаще всего осуществляют при проведении электропроводки под гипсокартоном, а также в стяжке пола. Реже самозатухающую гофротрубу используют во время электромонтажных работ в деревянном доме. Человеку без опыта будет достаточно проблематично продеть проводник, т.к. его конец может цепляться за внутренние стенки гофрированной трубы. На самом деле технология протяжки не представляет ничего сложного, поэтому если вы не знаете, как протянуть кабель в гофре, рекомендуем ознакомиться с предоставленной ниже инструкцией.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

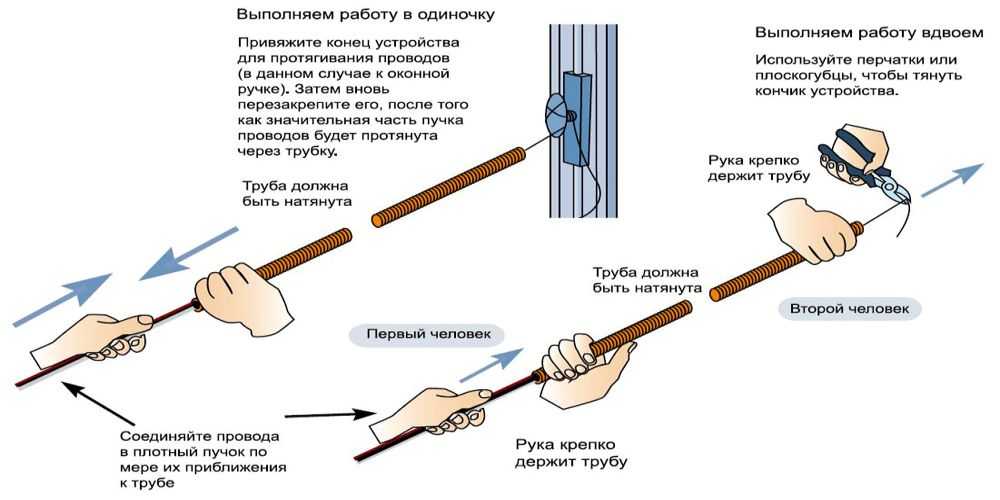

Как справиться одному

https://youtube.com/watch?v=wgi4VgQzgpw

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет

Это интересно: Крепление кабель канала к стене — этапы монтажа

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

ПВХ

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.

Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Металлорукав

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Коротко о главном

Гофра под кабель применяется для защиты проводов под землёй, в помещении или на улице.

Гофротруба может быть синтетической, металлической, комбинированной.

Толстые гофротрубы используют для защиты проводов от внешних разрушающих воздействий, тонкие предохраняют от пыли и помогают организовывать пространство.

Монтаж гофрорукавов происходит с соблюдением определённых правил, с использованием специальных креплений. Некоторые параметры используемой гофры зафиксированы официальными стандартами.

Для правильного выбора нужного типа гофры для провода необходимо воспользоваться таблицей, в которой указаны количество и толщина проводов, также следует учесть некоторые другие важные факторы.

Приспособа для нарезания плитки

Давненько я сюда ничего не добавлял.  Предисловие почему именно так , а не с помощью станка. Во первых я не совсем уверен что так называемый мокрый плиткорез справится с этой задачей,  причем я уверен что дешевый точно не справится, а дорогой скажем так от 50т.р. может справится, а может и нет. Поэтому с такой ромашкой  я отказался от покупки дорогого станка  ибо работа не окупит такие затраты, а дешевый хлам не нужен. А значит работаем старым способом, проверенным и дешевым. В общем то у меня есть плиткорез, не самый плохой, он успешно справлялся с различными задачами,  но с этим керамогранитом вышла проблема.  Он (керамогранит) совершенно не управляемо отламывается по линии реза,  может четко ломанутся,  а может в сторону стрела уйти.  Вторая проблема это очень хрупкая  прям как стеклянная поверхность,  даже за роликом могут идти сколы. Алмазная чашка также может оставлять сколы  даже от легкого прикосновения.  Говорить про алмазный диск вообще не приходится,  поверхность после него в зазубринах и сколах, это к тому что не всякий водяной плиткорез справится с такой задачей.

  • 9 ответов
Популярные статьи  Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п Цвет гофры Сфера применения
1. Серый Стандартный электропровод
2. Белый Компьютерные сети, интернет
3. Зеленый Телефонный или другой слаботочный кабель
4. Красный Внешний силовой электрокабель
5. Синий В системе «теплый пол» и гибких водогонах
6. Желтый Нужды газоснабжения
7. Гофра черная и коричневая Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

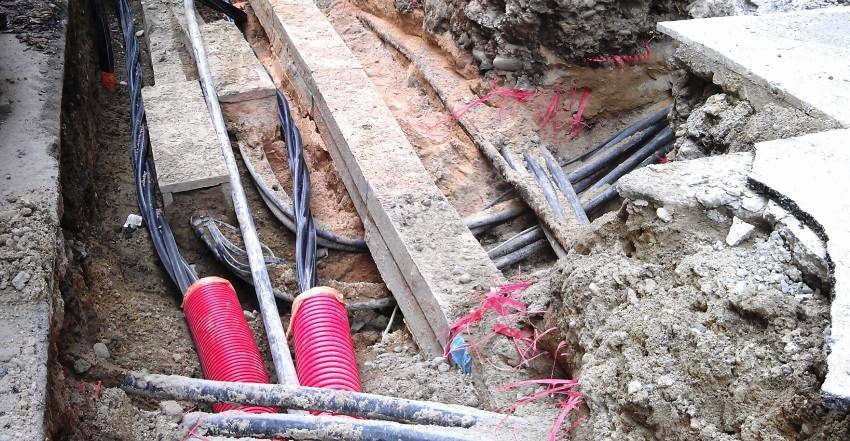

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Что такое полимерная гофрированная труба для кабеля

Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.

Популярные статьи  Барная стойка: высота и габариты конструкции для комфортного использования

Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени

Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.

Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.

Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.

Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики

ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током

Гофра для проводов и ее наиболее важные свойства

Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.

Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.

В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

Главным предназначением гофрированной трубы, является применение ее в качестве канального кабеля в процессе обустройства электросетей

Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.

В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:

  • дорожек и клумб;
  • бассейна или фонтана;
  • бани и сауны;
  • искусственного водоема;
  • площадки для мангала и барбекю;
  • крытой галереи или террасы.

В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи

Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

Это интересно: Фасадная краска для наружных работ — цена и характеристика составов

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

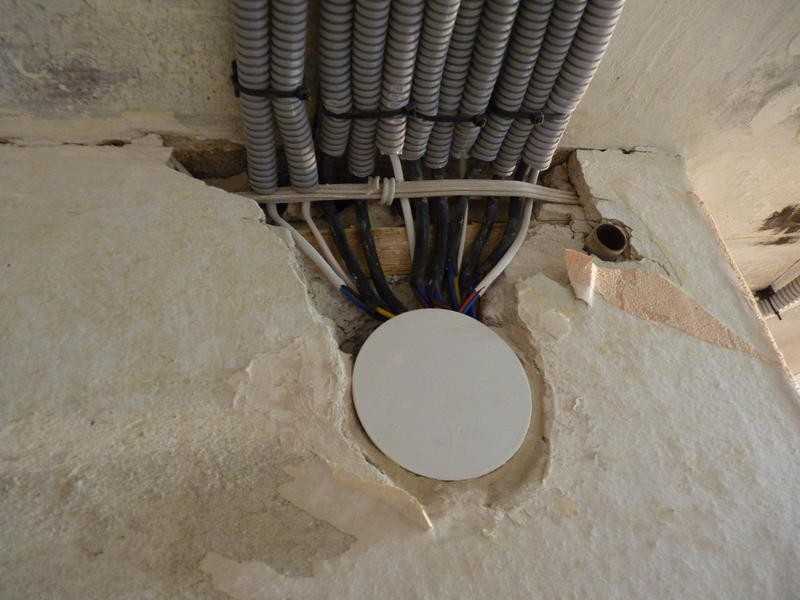

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофруГофра для кабеля: лучшее решение при изолированном монтаже электросетей

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаютсяГофра для кабеля: лучшее решение при изолированном монтаже электросетей

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
