Обогрев водопровода: лучшие варианты обогрева + разбор технических особенностей

Как разморозить трубу в помещении

Способы, используемые для разморозки инженерных коммуникаций напрямую зависят от того, где именно расположен трубопровод. Так если он смонтирован в помещении, то избавиться от ледяных заторов можно будет при помощи:

• горячей воды;
• строительного фена;
• электричества.

Горячую воду используют для отогревания труб на открытых участках магистралей при этом данный способ можно использовать для прочистки изделий, как из металла, так и пластика. При этом лучше всего, когда это будет кипяток, так как именно он позволяет растопить лёд быстрее всего. Кроме того, для ускорения процесса также используют тряпки и ветошь.

1. Для начала ветошь и тряпки помещают на трубу.
2. Место предположительного затора начинают поливать кипятком или же горячей водой. Процесс это длительный, так как поверхность магистрали придётся постоянно орошать новыми порциями горячей воды.
3. Процесс прогрева прекращается только после того, как из открытых кранов не начнёт течь вода.
4. Полное же удаление льда из системы может быть законченно через несколько часов и в течение этого времени вентили закрывать не стоит.

Тряпки и ветошь здесь необходимы для увеличения площади контакта трубы с кипятком, а также для продления его воздействия на неё.

Тряпки и ветошь увеличивают площади контакта трубы с кипятком, а также продлевают его воздействие на неё.

Замёрзший водопровод также можно отогреть горячим воздухом воздействуя им на открытые участки системы. Для этой цели обычно используют тепловую пушку или же мощный строительный фен. При этом над проблемным участком возводят временный навес из подручных материалов. В том же случае, когда у домовладельца нет промышленной техники, он может использовать любое устройство, генерирующее тёплый воздух. Так им может быть обычный бытовой фен.

Третьим распространённым способом разморозки труб является применение электричества. Он считается одним из самых эффективных и можно применяться для избавления ото льда как металлических, так и пластиковых изделий

При этом отдельно стоит отметить, что данный способ требует принятия отдельных мер предосторожности

Металлические магистрали данным способом отогревают, используя сварочный трансформатор.

1. Выходные кабели аппарата необходимо подключить к подозрительному участку на расстоянии от затора не менее полуметра.
2. Подаётся напряжение с тем расчетом, чтобы через металл проходил ток величиной от 100 до 200 ампер.
3. Обычно нескольких минут такого воздействия заставляет лёд растаять, восстановив тем самым проходимость трубы.

Что же касается пластиковых коммуникаций, то их отогревают при помощи двухжильного медного провода имеющего сечение 2.5 – 3 миллиметра:

1. Одну из жил частично зачищают и выполняют 5 витков вокруг кабеля.
2. Вторая жила опускается ниже первой и над ней выполняются те же манипуляции. Стараясь выполнить спиральную намотку на расстоянии в 3 миллиметра от первой намотки. Получившееся устройство является простейшим самодельным кипятильником.
3. Готовое изделие вставляют в трубу и включают ток. Под воздействием потенциала, возникшего между катушек, вода разогревается, и лёд начинает таять.

Этот способ хорош тем, что при его использовании система не нагревается и пластик не испортиться.

Обогрев водопровода своими руками

С проблемой замерзания воды в сетях водоснабжения в холодное время года знакомы многие жители загородных домов и внесезонных дач. Решить эту проблему раз и навсегда поможет обогрев водопровода. Обустройство качественной и надежной системы обогрева специалисты рекомендуют выполнять на первоначальном этапе монтажа водопровода. Однако и в процессе эксплуатации частного дома можно в оперативном порядке исправить существующие недостатки теплоизоляции. Главное – подобрать самую удобную и эффективную технологию, наиболее приемлемую по сложности выполнения и стоимости материалов. В данной статье мы расскажем как сделать обогрев водопровода своими руками.

Особенности использования обогрева водопровода

Необходимость надежного обогрева системы водопровода, как правило, возникает при невозможности обустройства сети на необходимой глубине, которая не позволит трубам замерзать даже в самые сильные морозы. Для многих регионов России глубина промерзания почвы колеблется от 1,2 м и более. Но не на всех участках можно проводить работы по организации водопровода в соответствии с данными показателями, рыть глубокие траншеи и менять ландшафт участка. Это может быть связано со сложностью рельефа, проблемными сверхтвердыми грунтами, системой уже уложенных коммуникаций и другими проблемами.

Качественная система защиты внешних магистралей от морозов позволяет надолго решить вопросы с возможным промерзанием сети и ее прорывом. В настоящее время самыми популярными и доступными методами обогрева наружного водоснабжения является кабель, проложенный вдоль коммуникационной магистрали, и специальная теплоизлучающая пленка. Вне зависимости от используемого метода потребитель гарантировано получает следующие преимущества:

1. Обеспечение надежной и долговечной защиты магистрального водопровода от значительных перепадов температуры и влажности.
2. Из-за разницы температуры лед и конденсат не будут появляться на поверхности труб, приводить к их преждевременному износу или коррозии.
3. Поддержание в системе необходимой температуры. Особенно это касается удаленного теплоснабжения дома, когда котельная, из которой подается тепло и горячая вода, находиться на определенном расстоянии от дома.
4. Обеспечение постоянной, непрерывной подачи водоснабжения в течение всего срока эксплуатации водопровода.

В частных домах защиту рекомендуется устанавливать не только на магистрали водоснабжения.

Специалисты советуют одновременно обустраивать подогрев и для наружной канализационной системы, которая прокладывается по участку к септику и очистительным сооружениям.

Этапы работ

Монтаж системы обогрева начинается с приобретения материалов и комплектующих элементов, тщательного изучения инструкции производителя и планирования всех стадий проведения работ. Следует помнить, что магистральный трубопровод должен быть чистый и сухой. При использовании кабельной системы нагрева водопровода выполняется следующий спектр специализированных работ:

1. На один конец кабеля насаживается термоусадочная трубка, которая по сечению должна быть больше провода.
2. Крайние 50 мм кабеля аккуратно очищают от оплетки и оболочки. Аналогично очищают провода, находящиеся в кабеле на 40 мм. На каждый провод также фиксируется термоусадочная трубка.
3. Строительным феном тщательно нагревают трубку.
4. Аналогично очищают кабель и провода питательного кабеля.
5. Соедините два кабеля: нагревательный и питательный. Соединения проводов необходимо качественно закрыть изолирующей лентой.
6. Сплетается металлическая оплетка.
7. Готовая система укладывается в траншею и тщательно присыпается грунтом.

Монтаж пленочной системы состоит из нескольких этапов:

1. Намотка на трубу нагревательных элементов.
2. Закрепление каждого элемента специальной клейкой лентой.
3. Выполнение работ по гидроизоляции и утеплению сети.

Подобный обогрев водопровода выполняется быстро, с соблюдением правил техники безопасности и недорого.

Важное значение следует уделять подбору изоляционных материалов. Они должны иметь сертификат пожарной безопасности, отличаться устойчивостью к повышенной влажности и стойкостью к гниению

Утеплитель должен обладать отличными теплосберегающими свойствами и низким водопоглощением.

Сегодня наиболее часто для защиты трубопроводов используют базальтовые и стекловолоконные материалы.

Обогрев водопровода своими руками Советы по обогреву водопровода. Преимущества использования обогрева.

Монтаж

Способы укладки нагревательного элемента

Греющий кабель для обогрева труб может быть смонтирован несколькими способами в зависимости от требований к монтажу и диаметра водопровода.

Этих способов существует три:

• прокладка внутри трубы;
• установка его снаружи с расположением вдоль трубы по прямой с закреплением скотчем;
• наружный монтаж вокруг трубы по спирали.

При прокладке обогревателя внутри трубы он должен отвечать нескольким требованиям. Его изоляция не должна быть токсичной и не должна при нагреве выделять вредные вещества. Уровень электрической защиты должен быть не ниже IP 68. Его конец должен оканчиваться герметичной муфтой.

При прокладке снаружи трубы, он должен плотно прилегать к ней, закреплен скотчем, и поверх трубы должна быть одета полиуретановая теплоизоляция.

Схема устройства резистивного греющего кабеля для труб

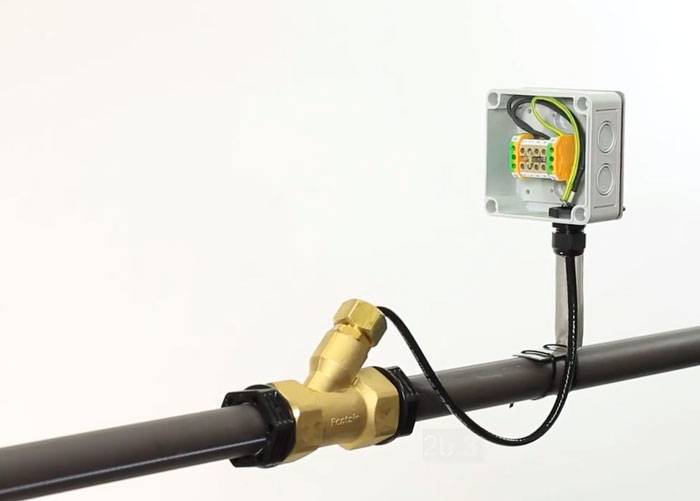

Внутренний монтаж обогревателя

Первый способ – самый трудный с технической точки зрения. Для этой цели используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68.

В этом случае его конец должен быть тщательно герметизирован специальной муфтой. Для этого способа монтажа выпускают специальный комплект, который состоит из тройника 90 или 120 градусов, сальника, а также стандартный комплект для подсоединения к электрической сети с концевой муфтой.

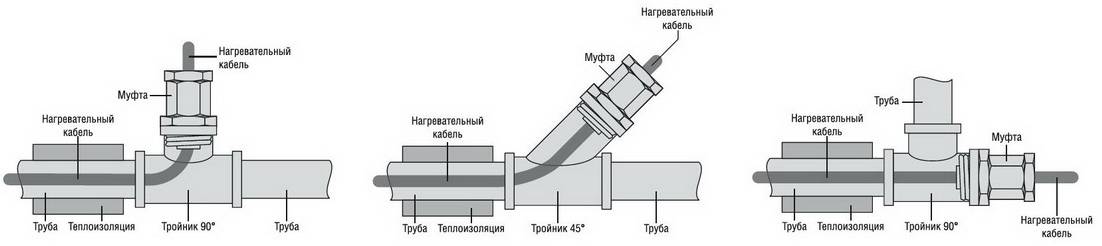

Стоит сказать, что для подсоединения обогревателя и для установки его внутри трубы необходимо иметь базовые знания по сантехнике и электромонтажу. А последовательность можно описать следующим образом. При наличии всех комплектующих: сальника, тройника, а также необходимого набора инструментов начинаем с монтажа тройника на водопровод, который необходимо предохранить от промерзания зимой.

Тройник устанавливается на трубу с помощью резьбового соединения с уплотнением лентой ФУМ или паклей с краской. Во второй выход тройника, предназначенного для сальника, вставляем подготовленный к монтажу греющий кабель для водопровода с надетыми на него шайбой, сальниковым вкладышем из полиуретана и сальниковой втулкой с резьбой.

После установки его в водопровод производится монтаж сальника. При этом надо следить, чтобы соединительная муфта между греющим и электрическим кабелями находилась снаружи трубопровода примерно на 5-10 см от сальника. Комплект для внутреннего монтажа лучше приобретать у поставщиков кабеля, так как все сальниковые прокладки выполнены под его сечение. Это позволит в дальнейшем при эксплуатации обезопасить себя от утечек воды из сальника.

Для внутренних труб используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68

Внешний монтаж обогрева трубы

Обогрев наружных труб с помощью кабеля

Монтаж обогрева снаружи водопровода значительно легче. Его прокладывают вдоль трубы, закрепляя по всей длине с помощью алюминиевого скотча через каждые 30 см. Если есть возможность, его прикрепляют к нижней части трубы, чтобы обогрев был оптимальным – снизу вверх.

Рассмотренный способ относится к водопроводам малого диаметра, при больших диаметрах он подбирается более мощным и прокладка выполняется по спирали вокруг трубы. Запорную арматуру такую, как вентили, краны, фильтры, обматывают кабелем в произвольной форме.

Если он саморегулирующийся, то для него не важна форма обвивки вокруг вентилей, допускается даже перекрестие. Вне зависимости от вида монтажа – внутри или снаружи, вдоль трубы или по спирали – все водопроводные трубы необходимо заизолировать. Существует очень удобная полиуретановая скорлупа для разных диаметров.

Так как защита канализации от замерзания так же важна, как и защита водопровода, то выпуски канализации обогреваются аналогичным образом. Единственное отличие – трубы канализации имеют диаметр от 150мм и систему обогрева на них монтируют снаружи по спирали.

Обогрев кабелем труб: составляющие системы

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Как разморозить трубу из пластика?

В последнее время стальные трубы для устройства водопровода применяются все реже, их заменили трубы из пластика. Такие трубы не подвержены коррозии и не разрушаются в случае замерзания в них воды.

Однако при возникновении в них ледяной пробки практически все методы внешнего воздействия к ним применять нельзя. Естественно, что использование открытого огня для разогрева пластика приведет к разрушению трубы, а применение строительного фена, зачастую, оказывается малоэффективным, поскольку пластик плохо проводит тепло.

Подключать к таким трубам сварочный аппарат, также, совершенно бесполезно, поскольку трубы не проводят электрический ток.

Механический метод воздействия, то есть устранение ледяной пробки при помощи введения внутрь стального прута может быть и эффективен при небольшой площади замораживания, однако, его использование создает серьезный риск повредить трубу.

Таким образом, при необходимости разморозки труб из пластика остается единственный способ – применение горячей воды, заливаемой внутрь.

Первый способ разморозки заключается в организации подведения горячей воды к месту замерзания.

Делается это так:

Для разморозки пластиковой трубы следует подготовить трубу или шланг высокой жесткости меньшего диаметра.

Для разморозки следует использовать газовые или кислородные шланги.

• Металлопластиковые трубы продаются, как правило, свернутыми в бухты. Поэтому трубу следует сначала разогнуть, а потом начинать продвигать по трубопроводу, проталкивая до упора ледяную пробку.
• Теперь можно заливать в трубу горячую воду, стараясь поддерживать максимально высокую температуру.
• Оттаявшая вода будет вытекать в месте присоединения труб, поэтому там следует поставить емкость для сбора.
• По мере таяния льда, пластиковую трубу нужно будет проталкивать все дальше, до тех пор, пока проблема не будет полностью устранена.

Данный способ разморозки хорош в том случае, если ледяная пробка образовалась на участке, расположенном недалеко от места входа в трубу. Если труба замерзла далеко от дома и на участке трубопровода имеются повороты и изгибы, то трубу протолкнуть внутрь трубопровода не получится.

• Для проведения работы потребуется гидроуровень, бухта стальной проволоки, диаметр которой 2-4 мм, и кружка Эсмарха, то есть приспособление, которое в медицине используется для проведения очистительных клизм.
• Берем трубку гидроуровня и обматываем ее проволокой либо прикрепляем проволоку к трубке при помощи скотча или изоленты. Сделать это нужно так, чтобы проволока не торчала в разные стороны, при этом, кончик трубки должен выступать на один сантиметр.
• Теперь второй конец трубки гидроуровня подключаем к выводящему патрубку кружки Эсмарха и начинаем проталкивать нашу конструкцию в трубу.
• Поскольку трубка гидроуроня отличается небольшим диаметром и весом при проталкивании не возникает трудностей, даже если на пути следования встречаются повороты.
• Проталкивать трубку следует до тех пор, пока трубка не упрется в пробку изо льда.
• Теперь в кружку Эсмарха наливаем горячую воду и открываем вентиль подачи.
• По мере уменьшения ледяной пробки, следует проталкивать трубку дальше.
• Для сбора вытекающей воды на стыке труб следует установить подходящую емкость.

Этот способ разморозки достаточно эффективен, но требует времени. За один час работы можно успеть освободить ото льда примерно 0,8-1,0 м трубы.

Итак, существует несколько достаточно эффективных способов, помогающих решить проблему, как разморозить водопроводные трубы. Однако все они являются трудоемкими, поэтому более правильно предпринять необходимые меры, например при и не допустить перемерзания воды в трубопроводе.

Отсутствие воды в водопроводе в частном доме может быть обусловлено различными причинами. Одна из них – образование в трубе ледяной пробки. Такая неприятность происходит, если на улице очень низкая температура, а при прокладке водопровода были нарушены правила. Попытаться устранить проблему можно самостоятельно, но это требует значительных усилий. Рассмотрим ответ на вопрос: замерзла вода в трубе под землей — что делать в этой ситуации?

Прежде чем выяснить, что делать, если замерзла вода в трубах водопровода, разберемся, почему это может произойти. Основные причины:

• прокладка труб на недостаточной глубине;
• небольшой слой утеплителя, его низкое качество или полное отсутствие;
• незначительный или нулевой расход воды при сильных морозах;
• аномальные погодные условия.

Как правило, замерзают трубы, проходящие на улице – снаружи или под землей. Но при отсутствии отопления и значительных минусовых температурах в течение длительного времени проблема может возникнуть в помещении или в точке входа трубы в стену.

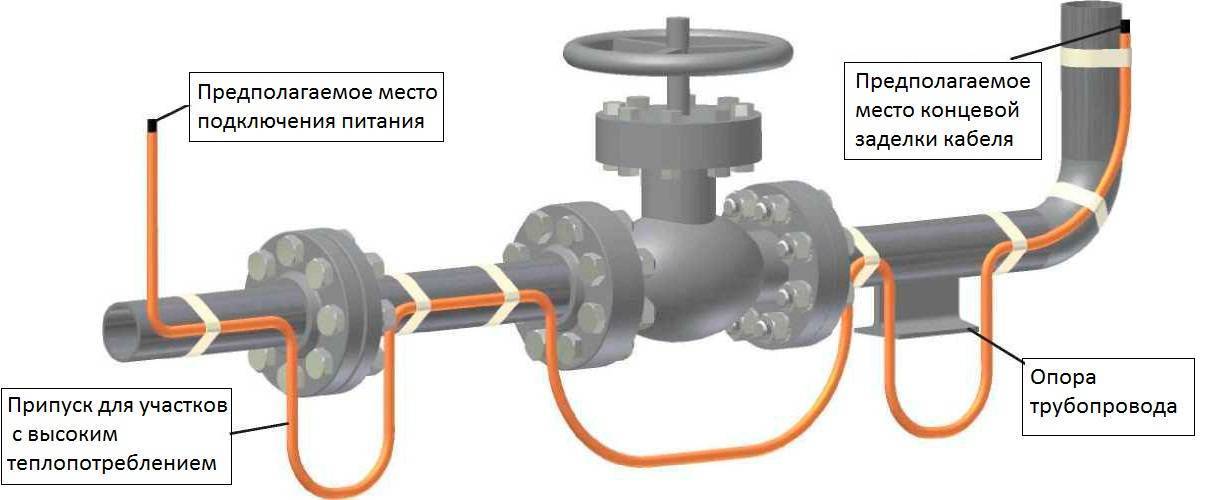

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

Поверх всего натягивается теплоизоляция.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net
