Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Конструктивные отличия саморегулирующихся систем

Самреги (сокращенно) не нужно путать с резистивными аналогами – первыми модификациями греющих кабелей.

Если кратко, то недостатки резистивного вида, вследствие которых его применяют все реже, следующие:

  • определенная длина, невозможность наращения или укорачивания;
  • постоянное сопротивление по всей длине, что делает невозможной регулировку температуры на отдельных участках;
  • подключение с обоих концов, вызывающее сложности при монтаже;
  • риск перегрева в местах пересечения;
  • отсутствие ремонта как такового, менять приходится всю систему целиком.

Положительная черта резистивного вида – невысокая стоимость, поэтому его применяют там, где нуждаются в обогреве небольшие защищенные участки.

Схема резистивного одножильного кабеля содержит четыре основных элемента: медную жилу, которая сочетает функции нагревания и передачи тепла, внутреннюю и внешнюю защиту, армирующую оплетку

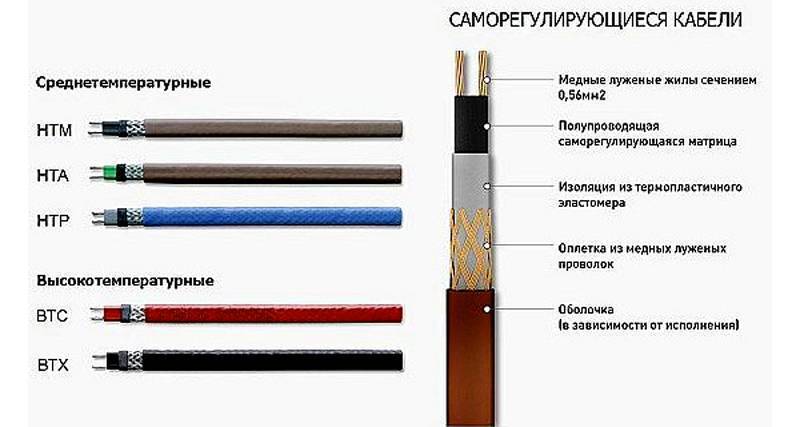

В конструкции саморегулирующего греющего кабеля есть принципиальные отличия:

  • Две жилы из меди с высокой степенью сопротивления. Чем больше сопротивление – тем выше возможности регулировки температуры.
  • Полупроводниковая матрица. Это значимый элемент кабеля, который и делает его саморегулирующимся. Матрица чутко реагирует на окружающую температуру. Как только температура падает, поднимается сопротивление материала, и он начинает выделять больше тепла.
  • Внутренняя изоляция. Качественный материал отличается равномерной структурой и максимальной теплопроводностью.
  • Экранирующая оплетка. Чаще всего она представляет собой медную сетку или экран из алюминия. Для защиты кабеля питание обязательно подключается посредством УЗО.
  • Наружная изоляция. Ее функция – защита всех элементов кабеля. От характеристик внешней изоляции зависит срок службы изделия.

Способность самрега изменять собственное сопротивление (следовательно, и мощность) от колебаний температуры освобождает от покупки дополнительного оборудования – различного рода термостатов с датчиками.

Схема самрега. Главный отличительный элемент – полупроводниковая матрица, расположенная между двумя медным жилами. Именно она регулирует уровень теплоотделения

Кабель можно нарезать, а длину готового изделия при необходимости укорачивать или наращивать.

Если две ветки кабеля случайно пересекутся, перегрева или выхода из строя системы не произойдет. В любой момент можно отрезать или заменить какой-то фрагмент без ущерба для всей обогревательной конструкции

Но главное преимущество самрега – в его «избирательности». Матрица самостоятельно определяет холодные участки и доводит их температуру до оптимального значения.

На достаточно обогретых участках она просто поддерживает нужные параметры (обычно + 3-5 ºС). Это очень удобно, когда необходимо защитить от промерзания кабель, на всем протяжении имеющий различные условия обогрева (например, проходит и через отапливаемое помещение, и через холодный грунт).

По окончании холодного сезона отпадает необходимость обогрева труб, грунта или кровли, поэтому кабель отключают от электропитания. Когда существует вероятность сильных ночных заморозков, можно воспользоваться термостатом, автоматически подключающим систему.

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Для чего нужен греющий кабель в сантехнике

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтироватьWatch this video on YouTube

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Утепление труб водоснабжения от траншеи до дома + греющий кабель

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтироватьWatch this video on YouTube

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Популярные статьи  Расход газа на отопление дома 100 м?: особенности вычислений для сжиженного и природного газа + примеры с формулами

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Популярные статьи  Тумба под раковину в ванную: особенности моделей и критерии выбора

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля Плюсы Минусы
Одножильный Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Утепление

Резистивный кабель

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

1) провод медный; 2) самонастраивающийся токопроводящий элемент; 3) полиолефин модифицированный; 4) экран из лужёной меди; 5) полиолефин модифицированный

Саморегулирующийся кабель, которым можно произвести отогрев водопровода, делается в виде толстой ленты, где полимерная матрица греется за счёт параллельных полупроводников.

Такая система рассчитана на самосохранение, то есть, полупроводники регулируют свою температуру нагрева самостоятельно, следовательно, перегорание данной системы в принципе невозможно. Кроме того, такой провод можно разрезать в любом месте, если его длина превышает необходимую, но нельзя делать на нём скрутки.

Модифицированный полиолефин, который нанесен в два слоя на греющий кабель, создаёт превосходную механическую защиту от истирания и ударов, химических активных веществ (растворители, ацетоны, нефтепродукты), а также служит превосходным диэлектриком.

Если вы хотите приобрести резистивный кабель такого типа, то не забывайте о том, что его цена гораздо выше, нежели у ПНСВ, зато вы целиком освобождаетесь от контроля за температурой и напряжением.

Монтаж и предварительный расчёт

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Резистивный кабель заводится в трубу

При выборе резистивного устройства вам придётся учитывать три основных параметра для его установки:

  • Диаметр водопроводной трубы;
  • Материал, из которого сделан трубопровод;
  • Потенциальную мощность теплоизоляции поверх провода.
Диаметр трубопровода
Показатели в мм 15 20 25 32 40 50 65
Показатели в дюймах 1/2 3/4 1,0 1 1/4 1 1/2 2,0 2 1/2
Минимальная толщина поверхностной теплоизоляции
Показатели в мм 20 20 30 30 40 50 65

Таблица соотношений диаметра трубы к толщине сторонней теплоизоляции

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Способ наружной укладки

Монтаж резистивного греющего провода может производиться двумя способами – наружным и внутренним. Наружную укладку можно производить несколькими способами – проложить кабель по прямой линии с одной стороны трубы, или две ленты с двух сторон, но можно также уложить его волнистой линией и даже обмотать вокруг, но последний вариант доставит много хлопот. Такой поверхностный монтаж в основном производится в тех случаях, когда система водоснабжения или канализации уже собрана и запущена в эксплуатацию.

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Схема внутреннего монтажа

В тех случаях, когда вы приобретаете резистивный греющий кабель для внутреннего монтажа, вам следует убедиться в том, что вам продают весь комплект, в который, помимо провода, входит муфта с сальником для герметизации ввода, а также разделочный набор для соединения. Прежде чем начать зачистку концов, вам следует надеть на провод муфту с резьбой, а затем и сам сальник, который должен плотно прижиматься к полиолефиновой оболочке (защита от протечки).

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Разделка кабеля

Прежде всего, вам нужно будет расплести конец экранированной оплётки, и для этого очистите полиолефиновую оболочку, примерно, на 30-40 мм и скрутите экран в виде жгутика – он потребуется вам для заземления

После этого, снимите следующий слой полиолефина на 15-20 мм, чтобы зачистить греющие концы, как это показано на верхнем фото, только проследите за тем, чтобы у заземления не было возможности контактировать с греющей матрицей.

Теперь приступаете к разделке самой матрицы и для этого лучше всего развернуть кабель боком и осторожно, словно затачиваете карандаш, снять изоляцию сначала с одной, а потом с другой стороны. После этого разведите медные жилы по сторонам и вырежьте изоляцию со средины. Не пытайтесь делать иначе – матрица достаточно жёсткая и снимать её лучше всего именно таким способом.

Популярные статьи  Гидравлический расчет системы отопления на конкретном примере

Не пытайтесь делать иначе – матрица достаточно жёсткая и снимать её лучше всего именно таким способом.

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Комплектация провода

Для соединения двух кусков вам понадобится двухканальный адаптер из комплекта, углубления которого вы предварительно заливаете герметиком, который тоже поставляется в составе оборудования. На концы провода также надеваются сначала пластиковые, а затем металлические трубки, которые расплющиваются пассатижами в виде клемм, которые заводятся в щит или специальную коробку, как на верхнем изображении. После этого заведите кабель внутрь трубопровода через тройник и закрутите герметизирующую муфту, которую вы надевали в самом начале.

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводовИсточник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Видео описание

Как сделать заземление водопровода показано в видео:

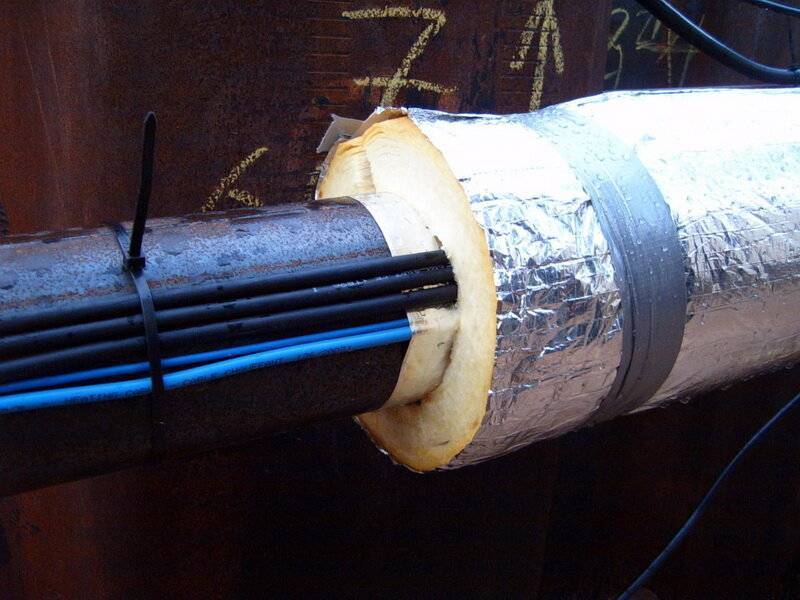

Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении

У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком

Если этим пренебречь, то в будущем есть риск повреждения изоляции.
Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать
Крепление хомутами и теплоизоляция в разрезеИсточник yandex.net

  • Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
  • Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
  • Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
  • Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

Провод с терморегуляторомИсточник www.elektrikaup.ee

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов.

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Зачем нужно обогревать водопровод?

Водоснабжение частного дома происходит через водопровод, нередко проложенный в верхних слоях почвы. Как известно, в морозные зимы грунт промерзает, что может привести к образованию в магистралях пробок из замерзшей воды.

Эту ситуацию исправит греющий кабель для водопровода, работающий от электрической сети. Он прогреет трубы, что не даст промерзать зимой водному потоку.

Дополнительно могут быть установлены обогревающие элементы(саморегулируемый греющий кабель), располагающиеся на вводной точке трубопровода в помещение.

С помощью специализированного блока управления, обеспечит прогрев трубопроводной магистрали на автомате.

Саморегулирующийся тип кабеля

Такое изделие можно применить не только для прогрева трубы, но и в случаях, если водопровод зарыт, а снаружи прикрепить кабельную конструкцию не представляется возможным. Существует много видов саморегулирующихся изделий от отечественных и зарубежных марок. Все они прошли соответствующую сертификацию. Наружный слой покрытия кабеля очень устойчив к химическим средам, поэтому его можно также использовать при обогреве внутренних канализационных труб.

Саморегулирующиеся изделия пригождаются тогда, когда случайно не включили греющий кабель и трубы начинают промерзать. Кабельное изделие не только возмещает потерю тепла, но и хорошо прогревает систему труб. Такое свойство системы сохраняет водопровод от разрывов при минусовых температурах.

Конструкция укомплектована в виде силового кабеля (по 2,5 м). Изделия в готовом виде упакованы в коробку и полностью готовы к установке. В ней, помимо кабеля находится прикрепленный к изделию силовой кабель с электрической вилкой. При необходимости использования конструкции, надо будет разместить нагревательную часть в трубу и вывести с помощью сальника электрическую часть.

Встречаются наборы с фиксированной длиной (2-5, 7,10, 15 м) и секции, которые можно заказать. Собранный внутри трубы комплект кабеля можно купить в готовом виде в специализированном магазине.

ВАЖНО! Кабель с саморегулировкой не нуждается в дополнительном системном контроле и регуляции температуры, так как способен самостоятельно изменять мощность и степень отдачи тепла, в соответствии с окружающей температурой

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
