Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Как проверить проводку

Провести диагностику электрооборудования можно с помощью вольтметра, омметра или мультиметра, специальных диагностических стендов. Проводится и компьютерная диагностика, во время которой происходит считывание кодов ошибок и основных показателей бортовой сети машины. Для самостоятельной проверки цепей и поиска неисправностей электрики достаточно одного мультиметра или сигнальной лампы.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

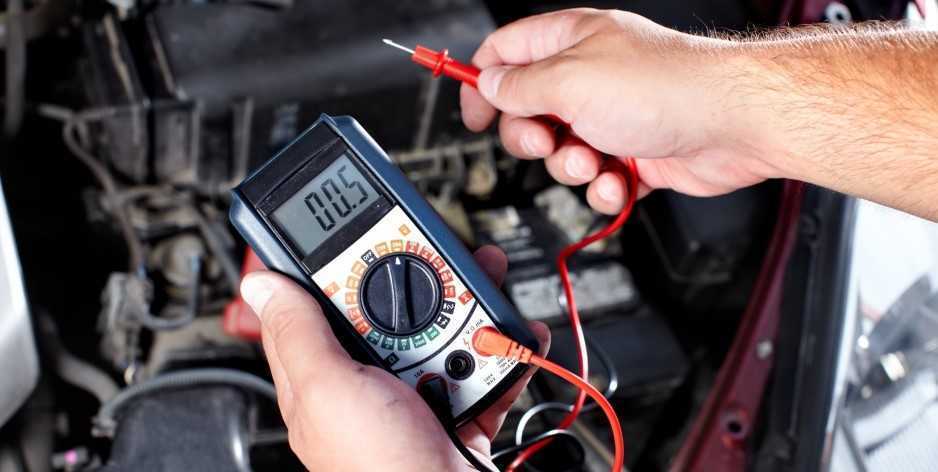

Используем мультиметр

Предохранители в бортовой сети считаются наиболее «слабым» звеном в плане долговечности. При нештатных ситуациях (например, при коротком замыкании) предохранительные элементы «берут удар на себя», защищая остальную электрику и электрооборудование машины. Предохранители восстановлению не подлежат и во время ремонта заменяются.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Проверяем напряжение

Перед тем, как проверить проводку в автомобиле, необходимо замерить напряжение электрической цепи между отдельными компонентами и электрооборудованием. Прозвонить можно так:

  • Установить мультиметр в режим вольтметра.
  • Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  • Второй щуп подсоединить к подающему проводу цепи.

Если на дисплее прибора появляется определенное значение, то на данном участке цепи электрической схемы есть напряжение. Можно сравнить значения с требуемыми в соответствии с руководством по эксплуатации автомобиля.

Ищем короткое замыкание

После измерения напряжения выполняют поиск короткого замыкания цепей. Для этого потребуются либо мультиметр, либо сигнальная лампа. Что касается лампы, то при исправной проводке и отсутствии замыкания она не должна загораться.

Замыкание проводки, как и отсутствие напряжения (нулевое или бесконечное сопротивление в электрической цепи), свидетельствует о неисправностях в одном из 2-х компонентов:

  • Потребителя – электрооборудования, устройств, предохранителей, блоков.
  • Проводки – обрыв или замыкание проводов, плохие контакты проводки в месте соединения с потребителем.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Проверку на замыкание можно выполнить и в режиме вольтметра. Для этого на проверяемом участке необходимо извлечь все предохранители, подключить щуп к клеммам предохранительного элемента. Значение «0» на экране свидетельствует о наличии замыкания в цепи. Если при попытке пошевелить провода в цепи появляется напряжение, значит, замыкание вызвано именно проводкой, потребуется замена проводов.

Проверяем качество заземления

В автомобилях используется однопроводная схема электропроводки – это означает, что «минус» идет на массу (кузов) машины. Однако коррозия металлических деталей, их окисление и разрушение, «разбалтывание» приводят к нарушению заземления и, как следствие, к нарушению контактов бортовой цепи.

Проверка заземления, как и других элементов электрики авто, осуществляется с помощью мультиметра. Порядок действий следующий:

  1. Отключение АКБ.
  2. Подсоединение одного щупа мультиметра к кузову (металлическим деталям) машины.
  3. Подсоединение второго щупа к заземляющему элементу или месту соединения проводки.

Выведенное на экран прибора значение следует сравнить с заводскими данными (руководство по эксплуатации авто). Если значения сильно расходятся, то необходимо провести восстановление заземления – зачистить металл в месте соединения, проверить надежность крепления.

Просто соединить оголенные провода или металлические части.

Такой способ выбирают когда нужно соединить провода максимально быстро, а под рукой совсем ничего нет, либо проводники имеют нестандартные габариты. Например нужно заземлить корпус устройства — заземляющий прводник при этом очищают от изоляции и оксидной пленки, пропускают сквозь какое-нибудь отверстие и заматывают вокруг самого себя. Если замотать достаточно плотно, то соединение прослужит несколько часов или дней. Разобрать такое соединение не составит никакого труда и сделать это можно очень быстро.

Касания проводников друг-друга чаще допускают непреднамеренно, чем вызывают «короткое замыкание». Помните, что «немножко коснуться» это тоже способ соединить провода, иногда при этом они свариваются и уже не отделяются друг от друга.

Достоинства: быстрый монтаж и демонтаж

Недостатки: Неприемлемо для долговременного использования, не надежно, не допускается для эксплуатации

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Выбор флюса

Речь пойдет о пайке медных деталей. Для железа и алюминия существуют специальные кислотные составы, это тема отдельного материала.

На самом деле, это личное предпочтение каждого. Надо просто попробовать различные составы, и определить для себя лучший. Кому-то нравится паяльный жир (консистенция, как у солидола), некоторые любят жидкий флюс. Мы расскажем о традиционной канифоли.

Точнее — как правильно с ее помощью паять.

Этот флюс на основе сосновых смол, обладает отличными чистящими свойствами. Он обеспечивает механическую, и химическую очистку, кроме того, хорошо защищает поверхность от окисления при нагреве. Недостаток один: в чистом виде канифоль твердая. Это значит, что ее нельзя заранее нанести на соединяемые детали. Однако технология есть:

  • коснувшись канифоли жалом паяльника, набираем на него припой;
  • погружаем ножки детали или провод во флюс с помощью паяльника (он плавится), при этом поверхность покрывается тонким слоем припоя;
  • аналогично наносим припой на место пайки;
  • состыковываем залуженную деталь (провод) с местом пайки;
  • касаемся паяльником флюса, затем набираем припой, снова макаем в канифоль;
  • сразу же переносим жало в зону пайки.
Популярные статьи  Стиль барокко в интерьере: неприкрытая роскошь и богатство

Таким способом паяют детали уже многие десятилетия. При определенной сноровке, ограничений по выбору материалов для соединения нет. Именно такая методика идеально подходит для тренировок. Если вы ее освоите — остальные способы будут казаться еще проще.

Что делать, если жилы разного сечения?

Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант – обычные клеммные колодки. В данном случае необходимо тщательно затянуть жилы винтом либо зафиксировать флажком, и все, работа окончена.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Обращаем Ваше внимание на то, что если провода изготовлены из различного материала, то необходимо использовать специальные колодки с пастой внутри, которая предотвратит окисление жил. К таким колодкам относятся изделия фирмы wago

Также жилы разного сечения можно закрепить с помощью пайки.

Это интересно: Применение нихромовой нити и ее свойства — рассмотрим подробно

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Угольник слесарный — описание, применение, советы по выбору

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

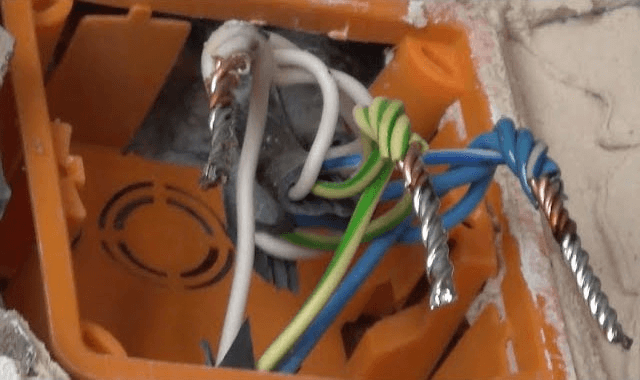

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Популярные статьи  Комнаты в стиле лофт для детей любого возраста: свобода для творчества

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Как обжать кабель без инструмента

Как соединить светодиодные ленты между собой

На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля. Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!

Способ №1- Использование коннекторов

Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:

  1. Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
  2. Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
  3. Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.

Рекомендуем просмотреть видео инструкцию по использованию соединителей:

Быстрое скрепление отрезков

Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка

На сегодняшний день в продаже можно найти следующие виды коннекторов:

Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.

Способ №2 – Паяльником

Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:

  1. Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
  2. Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
  3. Почистите паяльник и включите его.
  4. Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
  5. Капните на контакты припоем.
  6. Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
  7. Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.

Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.

Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:

Как спаять два куска в один большой

Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!

Будет интересно прочитать:

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

  • снимают оплетку на 2-3 см;
  • зачищают сердцевину до металлического блеска;
  • скручивают проводники и вставляют их в гильзу;
  • обжимают соединение специальным инструментом.
Популярные статьи  Как сделать затирку швов плитки в ванной своими руками

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

  • снимают изоляцию;
  • очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
  • надевают шайбу, накидывают первый проводник;
  • устанавливают второй крепежный элемент, надевают следующий кабель;
  • закрепляют конструкцию гайкой.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

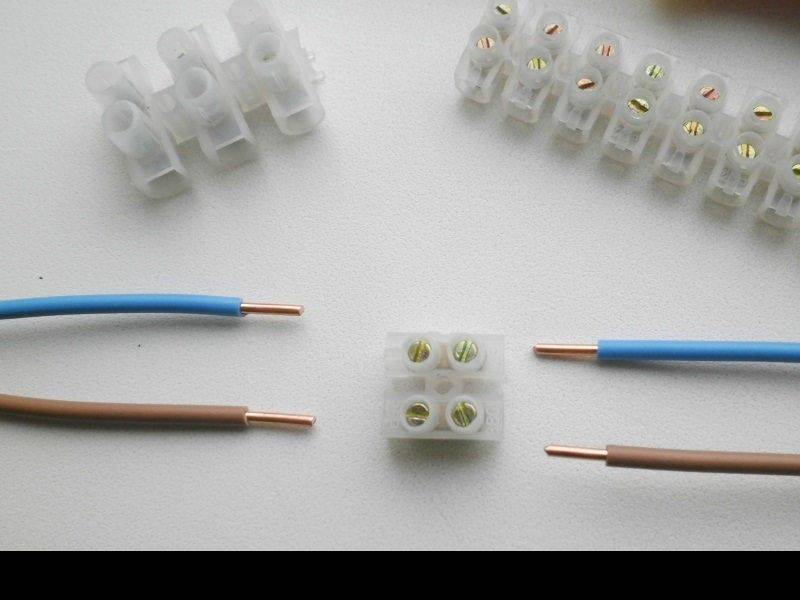

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

  1. Очищают концы кабелей от оплетки.
  2. Снимают оксидную пленку наждачной бумагой.
  3. Вводят проводники в гнезда. Завинчивают болты.

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

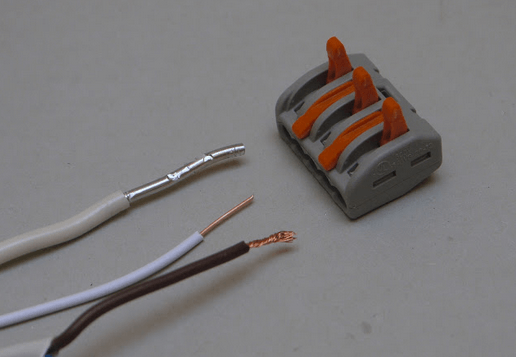

  1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
  2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

  • при использовании первого вида кабели соединяются в полости наконечника;
  • во втором случае провода совмещают с помощью разных элементов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Соединение с помощью пайки

Чтобы соединить провода таким способом, необходимо овладеть технологией пайки. В первую очередь необходимо зачистить провода, избавившись от ненужной изоляции, до характерного блеска. Следует сразу же сказать, что спаять алюминиевые провода не так просто, поэтому не стоит даже пытаться это сделать, не имея специальных материалов. Что касается меди, то она паяется без проблем. Чтобы пайка была качественной, зачищенные от изоляции концы проводов залуживаются. Для этого они нагреваются с помощью паяльника и прикладываются к канифоли. Канифоль обезжиривает место пайки и припой буквально обволакивает конец проводника тонкой пленкой. После этого концы проводов скручиваются с помощью пассатижей для надежности.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

После этого можно приступать к процессу пайки, который является заключительным этапом. Можно считать, что осталось самое простое – нанести на место скрутки необходимое количество припоя с помощью разогретого паяльника.

После остывания, если этого требует технология, места пайки обрабатываются специальным составом, чтобы избавиться от излишней канифоли или флюса, после чего места соединения изолируются с помощью изоляционной ленты или другим способом.

Соединение проводов в распределительной коробке

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации
Watch this video on YouTube

Этот вариант имеет, как свои достоинства, так и свои недостатки. Пайка – это достаточно надежный способ соединения проводов, если по проводам не протекают повышенные токи, приводящие к нагреванию места соединения. Поскольку припой сам по себе мягкий сплав, а температура его плавления сравнительно низкая, то при периодическом нагревании места соединения припой как бы улетучивается, что приводит к ослаблению контакта. Если своевременно не обнаружить проблему, то это может привести к перегреву контакта и возгоранию изоляции. Нетрудно представить, какие последствия ожидают электрическую проводку, а заодно и помещение, в котором она проложена. Именно по этой причине электрики не пользуются подобным способом соединения, хотя существуют и другие негативные моменты.

К негативному фактору следует отнести слабую механическую прочность, хотя она зависит от того, насколько качественно и надежно скручены провода. Учитывая тот факт, что припой сравнительно мягкий, то без проблем, приложив усилие, место пайки можно ослабить, что и является тем негативным фактором. Как правило, опытные электрики не возьмут на себя ответственность, соединяя провода подобным способом, да и времени на этот процесс уходит немало.

Сварка и пайка

электрическая сварка

пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора?

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
