Как соединить медный и алюминиевый провод: советы и подробное руководство

Необходимые инструменты

Есть разные методы соединения проводов, и для каждого из них понадобятся свои инструменты.

Для механических соединений

Если применяют механический способ, используют:

  • пассатижи;
  • нож или приспособление для очистки проводов от изоляции;
  • устройства, с помощью которых выполняется соединение (клеммы, зажимы, колпачки СИЗ и т.д.).

Как соединить медный и алюминиевый провод: советы и подробное руководство

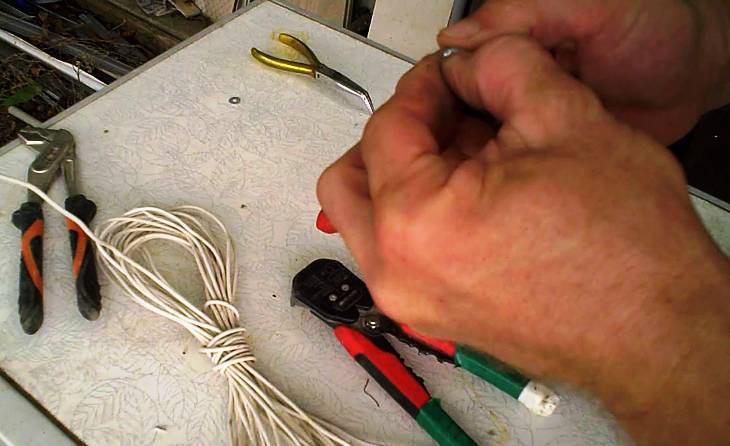

Если используют метод опрессовки, то понадобятся пресс-клещи или пресс (механический или гидравлический).

Для сварки

В этом случае понадобятся:

  • горелка;
  • осциллятор;
  • средства защиты (маска, перчатки, резиновые сапоги);
  • аргонно-дуговой сварочный аппарат.

Для пайки

Для выполнения соединения проводов готовят следующее:

  • паяльник мощностью 60-200 Вт в зависимости от толщины соединяемых жил;
  • припой, например ПОС40;
  • флюс (ФИМ, Ф-64, ФТБф);
  • наждачную бумагу.

Как соединить медный и алюминиевый провод: советы и подробное руководство

Как соединить алюминиевый провод с алюминиевым неразъемным способом

Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:

  • возможность разобрать и собрать заново соединения, не нарушая заклепку;
  • необходимость присутствия специальных приспособлений для осуществления заклепки.

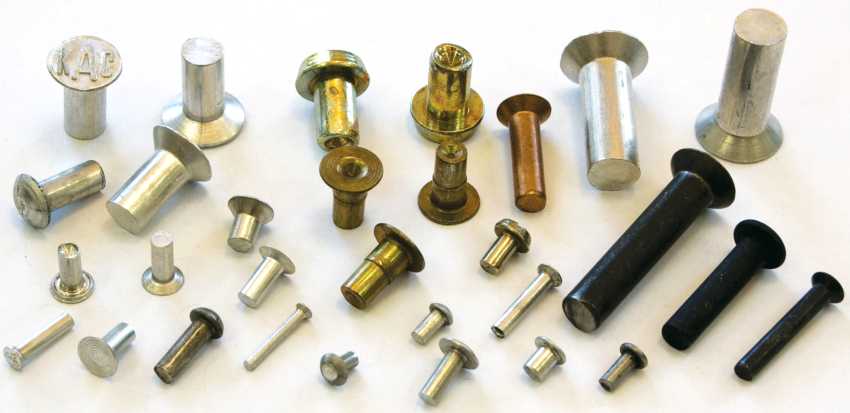

На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.

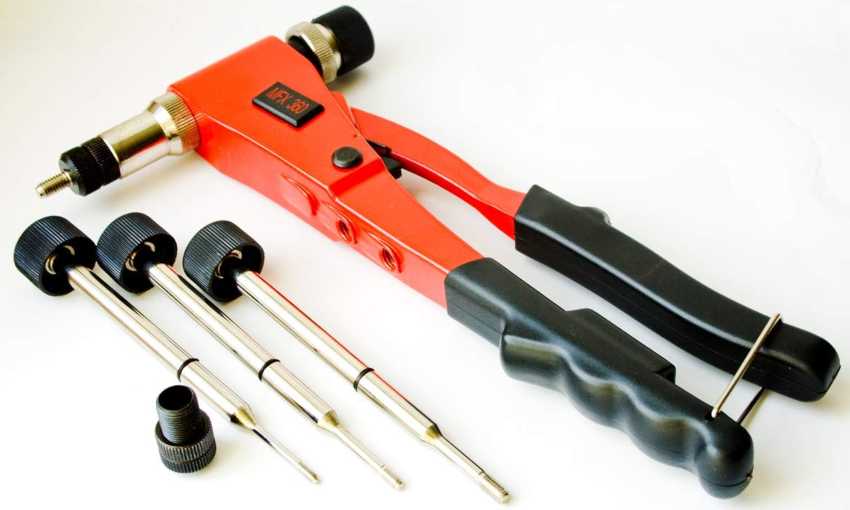

Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.

Как соединить медный и алюминиевый провод: советы и подробное руководствоС помощью заклепочника можно произвести не только неразъемные соединения тонкостенных элементов, но и надежно соединить электропровода.На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.

Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.

На заклепку надевают детали в следующем порядке:

  • проводник из алюминия;
  • пружинная шайба;
  • проводник из меди;
  • плоская шайба.

Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.

Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая. Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.

 Как соединить медный и алюминиевый провод: советы и подробное руководствоТак как заклепки существуют различных типов, диаметров и длины, то каждый сможет выбрать подходящий вариант.

Как быть, если соединение необходимо?

Иногда все же приходится соединять несовместимые металлы между собой. В таких случаях применяют специальные технологические решения, которые способны повысить качество контакта. Разберем некоторые из них подробнее.

Как соединить медный и алюминиевый провод: советы и подробное руководство

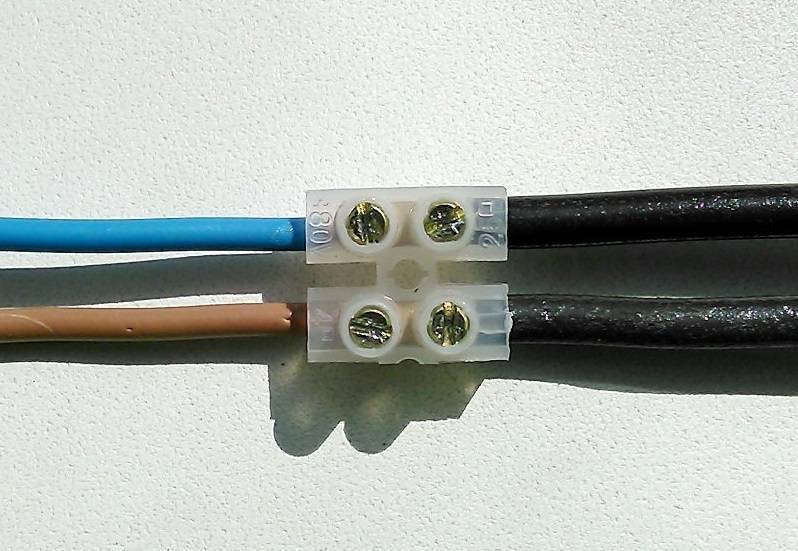

Соединения с помощью клеммных колодок

Клеммники, или клеммные колодки, – расходный материал для современного электрика. Это помещенная в пластиковый корпус контактная группа, выполненная из медного сплава и покрытая слоем никеля. Пользоваться ими довольно просто:

  1. Нужно зачистить соединяемые провода.
  2. Вставить концы в противоположные гнезда колодки.
  3. Надежно зафиксировать, затянув прижимные винты.

Как соединить медный и алюминиевый провод: советы и подробное руководство

Клеммники WAGO

Современный вариант клеммной колодки, оснащенный пружинными фиксаторами. Достаточно отжать прижимные лапки, вставить зачищенные провода на место и снова зажать. Однако накопленный опыт эксплуатации таких колодок выявил ряд недостатков:

  • Со временем пружина фиксатора может ослабеть, что приведет к нарушению контакта и перегреву.
  • WAGO стоят дороже обычных клеммников.

Как соединить медный и алюминиевый провод: советы и подробное руководство

Соединение с помощью болта

Обыкновенный стальной болт, оснащенный тремя шайбами, также может помочь надежно соединить алюминиевый проводник с медным. На концах проводов делаются кольца, затем они надеваются на болт. Порядок таков: шайба – медь – шайба – алюминий – шайба. Затем контакт тщательно прижимается гайкой и изолируется.

Недостаток такого способа – крупные размеры соединения. Подходит оно только для проводников большого сечения.

Таким образом, хотя соединять медь с алюминием скруткой и нельзя из-за высокой пожарной опасности, существуют безопасные способы соединения для таких проводов. Если вы используете одно из них, можете не волноваться за стабильность контакта и защищенность вашего дома от пожара.

Опрессовка

Опрессовка является самым надежным и качественным соединением двух проводников, состоящих из разных металлов. Существуют специальные медно-алюминиевые гильзы ГАМ, куда заводятся два провода и опресовываются с помощью пресса. Однако стоит отметить, что они рассчитаны на сечение проводов начиная с 16 мм2, а квартире зачастую применяется проводник от 1,5 до 4мм2. Поэтому соединять будем обычной алюминиевой гильзой. Опрессовка жил выполняется следующим образом:

  • Зачищенные концы медного проводника лудим свинцово-оловянным припоем. Это позволит избежать контакта между жилами.
  • Удаляем оксидную пленку с алюминиевой жилы.
  • Вставляем жилы в гильзу с разных концов и опрессовываем.
  • Изолируем гильзу изолентой или термоусадкой.

Обратите внимание, что при сильном обжиме внутри гильзы паяный слой на медной жиле может разрушится, поэтому правильно подбирайте размер гильзы и матрицу, которой будете обжимать кабель. Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть

Однако для выполнения процесса потребуется пресс, который стоит немалых денег

Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть. Однако для выполнения процесса потребуется пресс, который стоит немалых денег.

  • Так ли выгоден многотарифный счетчик в Москве и области: считаем деньги
  • 6 способов найти скрытую проводку под штукатуркой

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.Как соединить медный и алюминиевый провод: советы и подробное руководство

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.Как соединить медный и алюминиевый провод: советы и подробное руководство

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.Как соединить медный и алюминиевый провод: советы и подробное руководство

Популярные статьи  Дверь стеклянная межкомнатная как стильный акцент в современном интерьере

После остывания жилы остатки флюса удаляются растворителем.

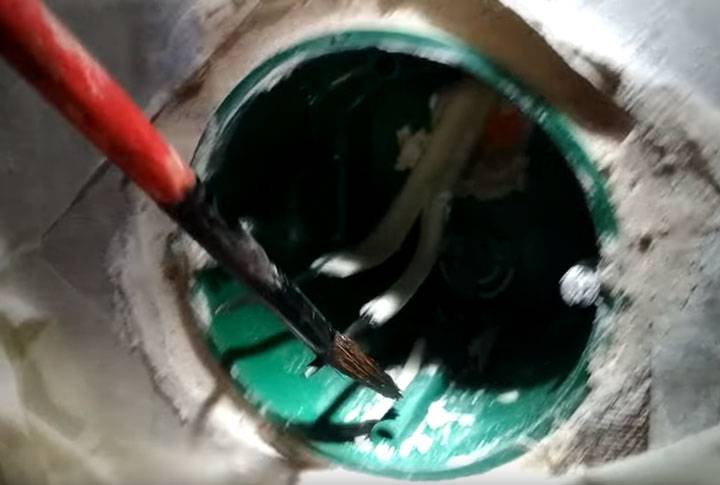

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.Как соединить медный и алюминиевый провод: советы и подробное руководство

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.Как соединить медный и алюминиевый провод: советы и подробное руководство

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

Как соединить медный и алюминиевый провод: советы и подробное руководство

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.Как соединить медный и алюминиевый провод: советы и подробное руководство

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.Как соединить медный и алюминиевый провод: советы и подробное руководство

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.Как соединить медный и алюминиевый провод: советы и подробное руководство

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.Как соединить медный и алюминиевый провод: советы и подробное руководство

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки).Как соединить медный и алюминиевый провод: советы и подробное руководство Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Срок службы, электрическое сопротивление алюминия

Как соединить медный и алюминиевый провод: советы и подробное руководство

В последнее время люди в квартире или своем доме активно используют инновационные изобретения, чего не было ранее: электрические полы и батареи, бойлеры, микроволновые печи, механическая кухонная утварь перешла на электричество и т.п. Поэтому получается, что старые электросети нагружены ненормированно. Да и по времени, срок службы алюминиевой проводки 30 или 40 лет — это уже предел.

Алюминий характеризуется повышенным сопротивлением по сравнению с другими проводниками. Оно равняется 0,027 Ом кв. мм на длину погонного метра. Проводку с сечением меньше 2,5 мм на квадрат — необходимо заменить.

В общей сложности выходит так: чтобы обеспечить определенный уровень пропускной способности тока, нужны провода с большим сечением или с другим составом металла, имеется ввиду медь. Иными словами необходим повсеместный демонтаж электропроводки.

Но, это уже дело времени. Мы же сравним алюминий и медь. У меди электрическое сопротивление — 0,017 Ом Х кв. мм/м, относительно 0,027 у алюминия. Разница в 10 тысячных Ом довольно существенна для экономии электричества в масштабе страны.

Между прочих свойств алюминия, как металла, можно выделить его повышенную степень текучести. Она влияет на то, что контакты и скрутки стоит всячески оберегать от механических воздействий. К примеру, если соединение болтовое, то по истечению времени его нужно регулярно подтягивать, потому что алюминий вытечет из-под контактов.

Основные ошибки

Стоит отметить, что даже опытные мастера могут допустить ошибку при стыковке разных проводников, которая может серьезно аукнуться в дальнейшем. Избежать такого развития событий поможет ознакомление с несколькими простыми правилами, которые являются очень полезными при практическом применении:

  1. Перед использованием все провода обязательно подвергаются лужению. При этом залудить медь намного проще, чем алюминий, на кончике которого выполняется специальный припой.
  2. Ни в коем случае нельзя пережимать провода в местах их соединения. Также не рекомендуется делать коммуникацию слишком слабой, ведь и в том, и в другом случае возникает риск проводниковой деформации.

Если не хватает опыта и знаний для качественного монтажа проводов, то лучше обратиться за помощью к квалифицированным мастерам, которые смогут обеспечить должный уровень безопасности.

В чем их особенность

Алюминий имеет особенные свойства металла, которые могут вызывать затруднения при соединении. Вследствие окисления, на алюминии образуется оксидная пленка, которая препятствует прохождению электрического тока. Эта пленка расплавится только при температуре не менее 2000°С, а этот показатель выше температуры плавления самого алюминия. Более того, если зачистить оксидную пленку механическим путем, то спустя время она появляется повторно.

Если вы захотите спаять алюминий, то эта пленка будет препятствовать сцеплению припоя с жилой. Также при сварке пленка образует включения, которые негативно сказываются на качестве контакта. Кроме всего прочего, алюминий относится к категории металлов, которые отличаются высокой текучестью и хрупкостью. Как следствие контакт следует полностью защитить от возможных механических воздействий. Например, если соединить алюминий болтовым зажимом, то необходимо регулярно подтягивать контакт, так как алюминий, образно говоря, «вытекает» из-под контакта, который, в свою очередь, ослабевает.

Существуют ли тогда способы надежного соединения алюминиевого провода? Рассмотрим несколько распространенных методов и решим, как лучше всего выполнять эту работу.

Этот метод соединения очень прост. Необходимо зачистить провод от изоляции на 20 мм. После жилу рекомендуется зачистить мелкозернистой шкуркой. Далее оголенную жилу скручиваете в колечко и вставляете в зажимной винт, которые следует плотно закрутить.

Комплектация для винтового соединения

Минус такого метода соединения в том, что из-за текучести алюминия, время от времени контакт необходимо подтягивать. Поэтому место соединения должно быть в доступном месте.

В этом случае применяются специальные клеммники. За счет наличия специальной пружины, нет необходимости регулярно подтягивать контакт. Вставленный зачищенный алюминиевый провод надежно удерживается. Существуют клеммники как одноразовые, так и многоразовые. Одноразовые используются для соединения проводов, без дальнейшего разъединения. Провод вставляет в отверстие зажима, обратно его не вытянуть. Что касается многоразового соединения, то провод легко вытягивается, если нажать на специальный рычаг, удерживающий провод.

Популярные статьи  Пусковое реле для холодильника: устройство, как правильно проверить и починить

В редких случаях, алюминиевый провод можно соединить методом скрутки. Сразу стоит отметить, что этот метод очень ненадежный и даже несмотря на то, что в советское время его использовали сравнительно часто. Отчасти объясняется это тем, что в прошлом количество бытовых приборов и соответственно нагрузки на проводку было меньше. Теперь картина выглядит иначе.

Более того, срок такого соединения зависит от разных факторов, например, нагрузка по току, влажность и температура. Если температура повышается, то металл расширяется, из-за чего расширяется зазор между проводами. Это может привести к переходному сопротивлению, место контакта будет греться и после этого образуется окисление и, в конце концов, контакт полностью нарушится. Однако такой процесс продолжается долгое время, поэтому для временных соединений метод скрутки допустим.

При соединении алюминия таким методом, важно придерживаться таких правил:

  • Провода должны равномерно обвивать друг друга.
  • Если провод толстый, то витков должно быть не более трех, а для тонкого не меньше пяти.
  • Если соединяется медный и алюминиевый провод, то медный обязательно нужно залудить.
  • В качестве изоляции контакта рекомендуется использовать термоусадочную трубку.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования

Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Методы скрутки

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только  использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Популярные статьи  Скворечник: размеры, чертеж и рекомендации по созданию птичьего жилья

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Изоляция концов провода колпачками с конусной пружиной

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Методы соединения проводов

Разность электрохимических потенциалов меди и алюминия рано или поздно приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? Например, во время ремонта проводки в зданиях, где уложена проводка, выполненная из алюминиевого провода.

https://youtube.com/watch?v=hylQRwyxtDA

Существует несколько способов решения этой задачи:

  • использование клеммных коробок;
  • использование болтовых соединений.

Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

Как соединить медный и алюминиевый провод: советы и подробное руководствоНа практике применяют множество конструкций клеммников. Одна из самых широко применяемых — это орешек.

По виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластинки, между которыми и выполняется соединение. Для этого надо ослабить два болта, установить туда первый провод и зафиксировать его. Второй провод необходимо вставить между средней пластиной и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из разных металлов. В данном случае алюминия и меди.

Другой не менее популярный способ стыковки проводов — по методу WAGO. Для осуществления этой операции достаточно снять с проводов изоляцию (10−15 мм) и вставить их в отверстия, расположенные в корпусе клеммника.

На внутренние полости этого небольшого устройства наложена смазка, не позволяющая проводам окисляться. Соединения такого типа подходят для подачи энергии на люстры, бра, то есть в цепях освещения. В то же время такой способ не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.

Среди множества конструкций приспособлений для соединения проводов часто выбирают клеммные коробки. Для обеспечения подачи электричества достаточно зачистить, к примеру, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, необходимо установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов разных металлов.

Применение клеммников разной конфигурации и конструкции позволяет выполнять соединение алюминиевых и медных проводов между собой, при этом избегая их прямого контакта.

Болтовое соединение

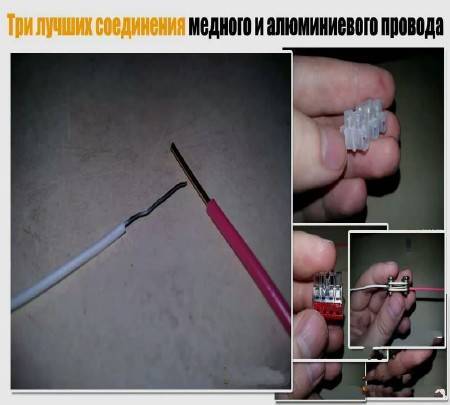

Как соединить медный и алюминиевый провод: советы и подробное руководствоТакой тип также допустимо использовать для соединения медных и алюминиевых проводов. Главное условие, которое необходимо соблюдать при использовании такого соединения, — это использование металлической шайбы, прошедшей через анодирование. Такой способ стыковки чаще все применяют в домашних условиях, когда нет возможности использовать клеммники и другие приспособления, произведённые в заводских условиях.

При выполнении электромонтажных работ, будь то домашняя или промышленная электрическая сеть, применяют широкую номенклатуру проводов, и объем алюминиевых занимает не последнее место. Часто перед монтажниками встает вопрос о способе соединить алюминиевые провода с выполненными из меди или других материалов. С помощью клеммных коробок это можно сделать и в домашних условиях, и на производстве.

Резьбовое соединение

Данный тип соединения может быть весьма надежным, если его правильно выполнить. Стоит отметить, что алюминий обладает наибольшим линейным расширением, в связи с чем между соединенными проводами с течением времени возникает зазор, ухудшающий их контакт между собой. Чтобы не допустить короткого замыкания, нужно время от времени подкручивать эти винты.

Для избавления от этой необходимости, устанавливают специальные шайбы с разрезами или гроверами. Они выбирают образующиеся зазоры и в несколько раз увеличивают надежность соединения.

На винт, провода нужно будет обязательно намотать, чтобы площадь его соприкосновения с контактной площадкой была значительно выше. Профессиональные электрики зачастую поступают так: плющат это кольцо на наковальне, чтобы повысить площадь соприкосновения.

Технология выполнения качественного резьбового соединения проводов начинается со снятия с них изоляции на расстояние, равное 4 диаметрам винта. Зачищенные участки обезжириваются.

Потом нужно загнут их кончики так, чтобы образовались кольца.

На винт надевают элементы в следующей последовательности:

  1. Пружинная шайба.
  2. Стандартная шайба.
  3. Колечко первого провода.
  4. Еще одна стандартная шайба.
  5. Колечко второго провода.
  6. Гайка.

Вся эта система затягивается до тех пор, пока пружинная шайба не будет находиться в выпрямленном состоянии. В принципе, если оба провода сделаны из алюминия, то между ними можно не прокладывать стандартную шайбу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
