Окупаемость ветрогенератора

Использование ветряка начинается с определенных финансовых вложений

Неважно, приобретался он в готовом виде, или изготавливался из подручных материалов своими руками, расходы присутствуют всегда. Любые затраты вызывают вполне естественное желание знать, что именно приобретается за эти деньги и какой экономический эффект такая покупка создаст. Установка по производству электроэнергии — специфическое устройство, в корне отличающееся от других источников

Прежде чем начинать подсчет барышей, надо разобраться, где их искать

Установка по производству электроэнергии — специфическое устройство, в корне отличающееся от других источников. Прежде чем начинать подсчет барышей, надо разобраться, где их искать.

О чем идет речь?

Говоря об окупаемости, следует правильно понимать, о чем идет речь. В обычном понимании, окупаемость — это возможность возместить затраты. Срок окупаемости — это время, которое необходимо для возмещения расходов. Это базовые понятия, но окупаемость — это просто явление, некий процесс.

Срок окупаемости — это величина, которую можно учесть в каких-либо расчетах, изменить в ту или иную сторону. При этом, если есть окупаемость, значит присутствует либо торговля, либо альтернатива. То есть, купленный ветряк производит энергию, которая продается другим потребителям. Через какое-то время доход перекроет расход, что будет означать окончание срока окупаемости.

Другой вариант — присутствие альтернативного источника энергии, расходы на который за определенный период времени сопоставляются с расходами на ветряк.

Если использование ветряка является единственным способом получения энергии, без продажи другим пользователям, то ни о какой окупаемости речи быть не может. В такой ситуации некорректно даже использование этого термина.

Специфика эксплуатации ветряка

Ветрогенератор — это установка, производящая электрический ток. Он работает на совершенно бесплатном сырье, т.е. ветер достается даром, не требует расходов на изготовление, добычу и т.п. Такие условия существенно отличают ветряки от других электростанций, использующих углеводородное топливо. При этом, ветер — неустойчивый и нестабильный источник.

Для России он является малоперспективным, так как на территории страны преобладают слабые ветра. Ветрогенератор с номинальной мощностью 1 кВт на практике развивает 10 % мощности, т.е. около 100 Вт. В таких условиях приобретение дорогостоящего оборудования при имеющейся возможности подключения к дешевой сетевой энергии исключается.

Актуальным остается лишь вариант использования самодельного устройства, либо приобретение установки при полном отсутствии сетевого подключения.

Приведенные данные показывают, что отдельный ветрогенератор, даже при относительно большой мощности, не окупится никогда. Срок службы оборудования, заявленный производителями, составляет 20 лет. Учитывая сложные климатические условия России, морозные зимы, суточные перепады температур, можно предположить сокращение срока эксплуатации.

Реальная мощность самодельного ветрогенератора

Особенностью самодельных устройств является использование подручных материалов и устройств. В таких условиях обеспечить полноценное соответствие проектным данным не всегда удается. При этом, разница в расчетных и реальных показателях может оказаться как отрицательной, так и положительной.

Величины, определяющие возможности комплекта, это мощность ветроколеса и генератора. Насколько они будут соответствовать друг другу, такая и общая мощность ветрогенератора будет получена в результате.

Например, если генератору для номинальной производительности требуется скорость вращения в 2000 об/мин, то никакое ветроколесо не сможет обеспечить нужные значения.

Поэтому прежде всего следует подбирать тихоходные образцы генераторов, способные на выработку больших количеств энергии при низких скоростях вращения. Для этого модернизируются готовые устройства (например, устанавливаются неодимовые магниты на ротор автомобильных генераторов), изготавливаются собственные конструкции на базе тех же неодимовых магнитов с заранее подсчитанной мощностью и производительностью.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Расчет мощности ветряка

Перед тем как своими руками сделать ветрогенератор, необходимо рассчитать его мощность. Ее приравнивают к мощности ветрового потока, который «гуляет» по конкретной местности. Для этого используют такую формулу:

P = r · V3 · S/2,

где r – показатель плотности воздуха (1,225 кг/м3), V – значение, отражающее с какой скоростью движется поток (м/с), S – площадь потока (м2).

Чтобы рассчитать ветрогенератор, можно для примера взять площадь винта в 3 м2, а скорость ветра – 10 м/с. Тогда получится следующее значение: 1,225 · 103 · 3/2 = 1837,5 Вт. Что касается винтов, то для небольшого дома их радиус должен быть хотя бы 3-4 м. Тогда диаметр ограничивается значениями в 6-8 м. Такие параметры используются, если ветряк должен обеспечивать электроэнергией весь дом, т. е. его применяют в качестве основного, а не дополнительного источника.

В рассчитанной мощности ветрового потока не были учтены потери. Конечное значение будет еще несколько ниже. Для получения точного результата его умножают на коэффициент, равный:

  • 35-45% – для ветрогенераторов с 3 горизонтальными лопастями;
  • 15-25% – для ветряков типа Савониус с вертикальными лопастями.

Калькулятор расчета прогнозируемой мощности ветрогенератора

С учетом коэффициента использования энергии ветра мощность ветрогенератора может составить 1837,5 · 40% = 735 Вт (для горизонтальной установки) и 1837,5 · 20% = 367,5 Вт.

На следующем шаге расчета должен быть учтен еще КПД самого генератора, равный:

  • 80% – для установок, в основе работы которых лежат магниты;
  • 60% – для генератора с электровозбуждением.

Тогда для ветряка с горизонтальными лопастями требуемая мощность составит 735 · 80% = 588 Вт. Еще 20% из этого значения вычитаются на потери в контроллерах, проводах и диодном мосту. Тогда от изначального значения в 1837,5 Вт остается 588 – 20% = 470,4 Вт.

Так, при расчете мощности ветрогенератора для дома и дачи ожидаемое значение можно смело делить пополам. Лучше сразу проектировать установку в 2 раза мощнее, чем требуется по расчетам. Так вы компенсируете все недостатки, включая те или иные свойства используемых материалов и нюансы сборки в домашних условиях. Такой ветрогенератор будет обеспечивать ваше жилище необходимой электроэнергией без перебоев.

Популярные статьи  Панели ПВХ для ванной: как смонтировать самостоятельно

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть.

Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

  • с вертикальной осью вращения;
  • с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

  • количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
  • материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
  • шагом винта – регулируемый или фиксированный.

Следует отметить, что вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер.

В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс.

Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Расчёт и выбор контроллера заряда

Когда вы решили приобрести такой полезный прибор, как ветрогенератор, нужно учитывать следующие параметры:

  • мощность ветрогенератора на неодимовых магнитах. Если в вашей местности нет сильных ветров, вам нужен генератор с маленькой мощностью
  • направление ветра. Если ветра часто меняют направление, вам подойдет только вертикальный ветрогенератор с подвижными лопастями
  • марка. От производителя напрямую зависит цена прибора. Следует помнить, что импортный товар всегда дороже российских аналогов

Калькулятор расчета прогнозируемой мощности ветрогенератора

Имея расчётное значение числа оборотов винта (W), полученное по вышеописанной методике, можно уже подбирать (изготавливать) соответствующий генератор. Например, при степени быстроходности Z=5, количестве лопастей равном 2 и частоте оборотов 330 об/мин. при скорости ветра 8 м/с., мощность генератора приблизительно должна составлять 300 Вт.

Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно

Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика

Параметр Значения
Напряжение, В 24
Мощность, Вт 250-300
Частота вращения, об/мин. 200-250
Крутящий момент, Нм 25

Положительная особенность веломоторов в том, что их практически не нужно переделывать. Они конструктивно разрабатывались как электродвигатели с низкими оборотами и успешно могут применяться под ветрогенераторы.

Расчёт этого устройства сводится к подбору электрической схемы прибора, которая бы соответствовала расчётным параметрам ветровой системы.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Из тих параметров основными являются:

  • номинальное и максимальное напряжение генератора;
  • максимально возможная мощность генератора;
  • максимально возможный ток заряда АКБ;
  • напряжение на АКБ;
  • температура окружающего воздуха;
  • уровень влажности окружающей среды.

Исходя из представленных параметров, ведётся сборка контроллера заряда своими руками или подбор готового устройства.

Контроллер заряда аккумуляторов, применяемых в составе ветровой энергоустановки. Прибор промышленного изготовления, выбирая который требуется лишь внимательно изучить технические характеристики для точного согласования с имеющейся системой

Наконец, при расчёте (подборе) схемы контроллера, рекомендуется не забывать о присутствии такой функции, как управление инвертором.

Электроэнергия в России

Обеспеченность пользователей электроэнергией в России далеко не стопроцентная, хотя страна является энергоизбыточной и способна поставлять ресурс на экспорт. Причины такого положения в большой площади, создающей большие трудности в доставке электроэнергии. Отдаленные регионы, труднодоступные участки до сих пор не имеют централизованного снабжения энергией и вынуждены использовать дизельные и бензиновые генераторы, обходящиеся дорого и требующие постоянного обслуживания, ремонта, снабжения топливом и прочих действий.

Популярные статьи  Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Для жителей таких районов крайне необходимо использование альтернативных источников, менее требовательных к топливным ресурсам и позволяющим получить автономные устройства, производящие электроэнергию. Среди этих источников наиболее предпочтительными являются ветровые электростанции или установки, имеющие большие возможности.

Как рассчитать правильно

На КПД ветрового генератора оказывает значительное влияние аэродинамические характеристики устанавливаемых на него лопастей, поэтому перед их изготовлением, производятся специальные расчеты. В результате проведения таких расчетов, изделия проверяются на соответствие полученных результатов требуемым параметрам и прочим требованиям, предъявляемым к ним.

Ветер оказывает воздействие на лопасти генератора и эта сила, или иными словами – напор, действует по направлению воздушного потока. В свою очередь, перпендикулярно к силе напора действует подъемная сила, именно которая и работает в ветровых генераторах с горизонтальной осью вращения (показано на ниже приведенной схеме).

При расчете геометрических размеров лопасти определяется ширина ее хорды и угол ее установки, на схеме β, на всей протяженности элемента устройства.

Калькулятор расчета прогнозируемой мощности ветрогенератора

При проведении расчетов используется метод конечных элементов, суть которого заключается в том, что лопасть рассматривается как совокупность отдельных элементов, входящих в ее состав.

Сила напора ветровых потоков направлена против движения лопасти (на схеме названа «истинным ветром») и на диаграмме разложена на вектора — «скорость ветра» и «окружная скорость». Окружная скорость обеспечивает движение лопастей в плоскости вращения, при этом подъемная сила оказывает воздействие именно в этом направлении.

Сила напора и подъемная сила, определяют производительность ветрового генератора (формула приведена в разделе «Основные характеристики») и зависят от коэффициента подъемной силы, а также коэффициента лобового сопротивления. Кроме этого, данные коэффициенты, находятся в прямой зависимости от геометрического профиля лопасти и угла между линией ее хорды и направлением воздушного потока.

Линия хорды– самая длинная линия при рассмотрении ее сечения, от носка лопасти до ее задней кромки.

Угол между линией хорды и направлением воздушного потока (набегающий поток) называется углом атаки (угол α).

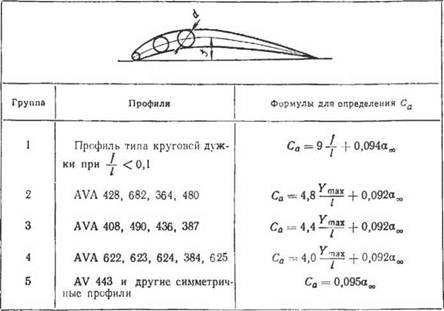

Коэффициенты подъемной силы и лобового сопротивления определены экспериментальным путем и занесены в специальные журналы (атласы). График зависимости подъемной силы от угла атаки (формы лопасти), выглядит следующим образом:

Наилучшие аэродинамические показатели имеют подобные элементы, обладающие углом α (углом атаки) равным значению – 5.

Еще одним важным параметром, при расположении элементов, является угол их установки (угол β), который определяется по формуле:

где:

R – радиус наружного круга вращения;

r – радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика данного элемента устройства.

Ширина лопасти (размер «b») это также важный параметр, требующий соответствующего расчета

Наиболее важной частью является наружная, что обусловлено кольцом ветра и площадью охвата, с которым эта часть устройства работает

Расчет выполняется по формуле:

где:

R – наружный радиус вращения;

r – внутренний радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика.

i – количество лопастей.

Из данной формулы видно, что:

  • Ширина обратно пропорциональна внутреннему радиусу ее вращения, и что, в свою очередь говорит о том, что наиболее оптимальной формой, является форма треугольника;
  • Ветровой генератор с малым количеством лопастей должен иметь более широкие лопасти;
  • Увеличение быстроходности снижает их ширину.

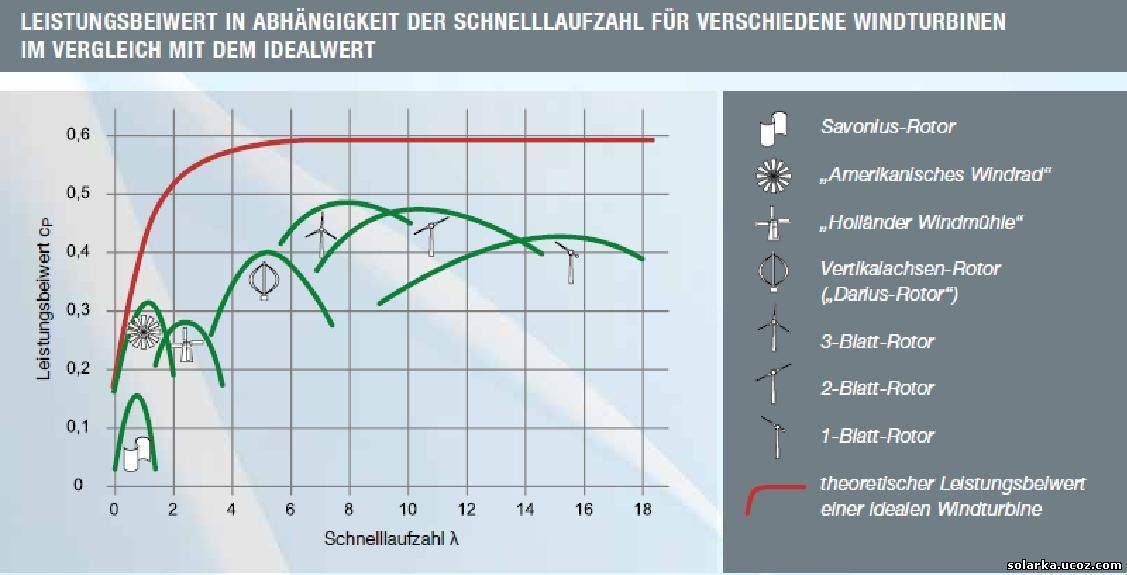

Быстроходность с показателем «5», является наиболее оптимальной, что позволяет снизить потери установки при максимальном количестве лопастей. На приведенном ниже рисунке, указано, как количество однотипных элементов, установленных на ветровом генераторе, влияет на его быстроходность:

Калькулятор расчета прогнозируемой мощности ветрогенератора

Высокая быстроходность позволяет увеличить КПД ветровых генераторов, при этом негативными факторами, при эксплуатации подобных устройств, будут:

  • Повышенный уровень производимого шума;
  • Вибрация, при использовании одной или двух лопастей;
  • Повышенная эрозия кромок;
  • Трудности старта при малых потоках ветра.

Для снижения уровня шума кончики лопастей делают заостренной формы, а для облегчения старта, основания изготавливаются несколько шире, чем размер «b».

Расчет мощности ветрогенератора для дома или дачи

Для расчета номинальной мощности ветрогенератора для организации электроснабжения частного дома или загородной недвижимости предлагаем воспользоваться следующими принципами

Калькулятор расчета прогнозируемой мощности ветрогенератораДля выбора ветрогенерирующей электроустановки требуется как можно более точно определить наиболее постоянное направление и среднюю скорость ветра в месте предполагаемого монтажа оборудования. При этом необходимо понимать, что лопасти ветрогенератора начинают вращение при скорости ветра от 2 м/с. Наиболее максимальный коэффициент полезного действия (КПД) установки достигается при скорости ветра 9 – 12 м/с.

Для обеспечения электроэнергией небольшого загородного дома необходим генератор с номинальной мощностью не менее 1 кВт час, вырабатываемых при скорости ветра порядка 8 м/c.

Мощность ветрогенерирующей электроустановки во многом зависит от скорости ветра и диаметра рабочего винта.

Для расчета эксплуатационных характеристик ветряка для небольшого загородного дома можно воспользоваться следующими формулами:

Рассчет ветрогенератора по площади вращения

P = 0,6*S*V3,

Где

S – Площадь (м2), перпендикулярная относительно направления ветра;

V – Скорость ветра (метров в секунду).

P – Мощность генератора, кВт

Р = D2*V3/7000,

Где

D – Диаметр винта (метров);

V – Скорость ветра (метров в секунду).

P – Мощность генератора, кВт

Более сложный расчет с учетом плотности воздушного потока

Более точный расчет можно сделать по следующей формуле:

P = ξ • π • R2 • 0,5 • V3 • ρ • ηред • ηген

Где,

ξ – коэффициент использования энергии ветра (в номинальном режиме для быстроходных ветряков достигает максимум ξmax = 0,4 ÷ 0,5), безмерная величина

Популярные статьи  Установка проточного водонагревателя своими руками: пошаговый инструктаж

R – радиус ротора, единица измерения – м

V – скорость воздушного потока, единица измерения – м / с

ρ – плотность воздуха, единица измерения – кг/м3

ηред – КПД редуктора, единица измерения – проценты

ηген – КПД генератора, единица измерения – проценты

Из реальной жизни практический расчет мощности ветрогенератора.

Эту формулу можно встретить на многих форумах и сайтах по ветрогенераторам. Для проверки формулы я хочу сравнить реальные данные двух ветрогенераторов небольшой мощности с почти одинаковыми по площади винтами, но один горизонтальный, а второй вертикальный.

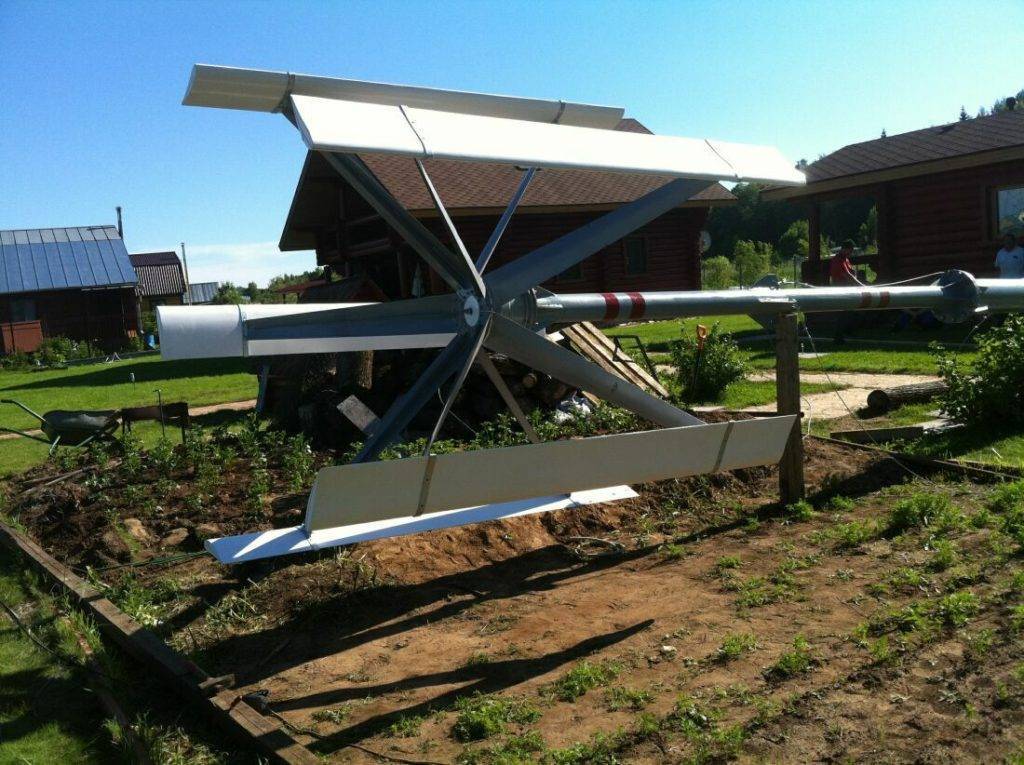

На фото два реальных самодельных ветрогенератора, первый горизотальный трехлопастной с диаметром винта 1,5м., второй вертикальный шириной 1м высотой 1,8м. Не считая данные сразу напишу что мощность горизонтального на ветру 10м/с около 90 ватт, и вертикального 60ватт. КИЭВ первого так-как лопасти сделаны на глазок наверно 0,3 , а второго вертикального вроде хорошо сделанного 0,2. Теперь вычислим площадь винта ометаемую ветром, для первого это 1,76м, для второго вертикального 1,8м. значит для горизонтального 0,6*1,76*10*10*10=1056*0,3*0,8-20%=202ватт. значит для вертикального 0,6*1,8*10*10*10=1080*0,2*0,8-20%=138ватт. Получились вот такие теоретические данные, но зная реальные становится становится понятно что КИЭВ обоих ветрогенераторов и КПД их генераторов далек от хороших показателей. В таком случае для большинства самодельных генераторов, которые делаются на глазок без расчетов можно смело скидывать еще 50% и получить в итоге реальную ожидаемую мощность от ветроустановки с ветроколесом определенной площади.

Общие рекомендации

Очевидно, что для выбора наиболее оптимального диаметра винта ветрогенератора необходимо знать среднюю скорость ветра на месте планируемой установки. Количество электроэнергии, произведенной ветряком возрастает в кубическом соотношении с повышением скорости ветра. Например, если скорость ветра увеличится в 2 раза, то кинетическая энергия, выработанная ротором, увеличится в 8 раз. Поэтому можно сделать вывод, что скорость ветра является самым важным фактором, влияющим на мощность установки в целом.

Для выбора места установки ветрогенерирующей электроустановки наиболее подойдут участки с минимальным количеством преград для ветра (без больших деревьев и построек) на расстоянии от жилого дома не менее 25-30 метров (не забывайте, что ветрогенераторы весьма громко гудят во время работы). Высота расположения центра ротора ветряка должна быть не менее чем на 3-5 метров выше ближайших построек. На линии ветреного прохода деревьев и построек быть не должно. Для расположения ветрогенератора наиболее подойдут вершины холмов или горные хребты с открытым ландшафтом.

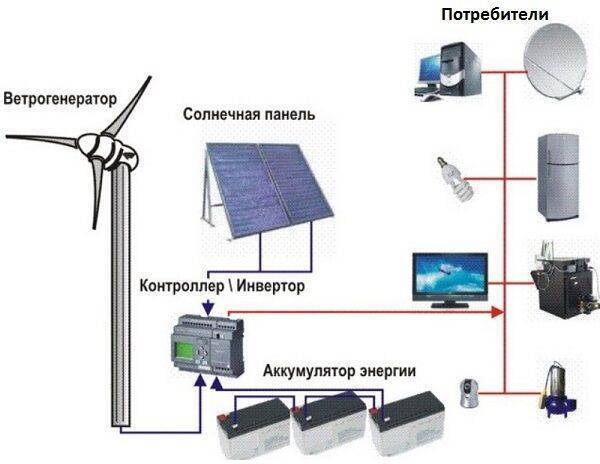

В случае, если ваш загородный дом не планируется подключать к общей сети, то следует рассмотреть вариант комбинированных систем:

  • ВЭС + Солнечные батареи
  • ВЭС + Дизель

Комбинированные варианты помогут решить проблемы в регионах, где ветер переменчивый или зависит от времени года, а также данный вариант является актуальным для солнечных батарей.

Подводя итоги вышесказанного: выгоден ли ветрогенератор

Приведенные результаты наглядно доказывают окупаемость расходов на приобретение и запуск ветрогенератора. Тем более что:

  • Стоимость киловатта постоянно растет вследствие инфляции.
  • При использовании ветряка объект становится энергонезависимым.
  • «Излишки» выработанной электроэнергии могут накапливаться и храниться на случай безветренной погоды благодаря системе бесперебойного питания.
  • Немало объектов, удаленных от сети централизованного энергоснабжения, вынуждены существовать в условиях отсутствия электричества, поскольку их подключение нерентабельно.

Итак, ветрогенератор выгоден. Его приобретение для энергоемких потребителей без электроснабжения экономически целесообразно. Гостиница за городом, сельскохозяйственная ферма или животноводческое предприятие, коттеджный поселок – в любом случае расходы на подключение альтернативного источника электроснабжения будут оправданы. Остается только подобрать подходящую модель ветряка и установить ее, руководствуясь рекомендациями компании-производителя. Мощность устройства должна соответствовать средней скорости ветра в вашем регионе. Уточнить ее можно по специальной карте ветров или по данным местной метеостанции.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Обратите внимание: для ветрогенераторов китайских производителей номинальная мощность устройства рассчитана с учетом скорости ветра на уровне 50-70% от уровня земли. Установить ветряк на такой высоте проблематично. Слишком высокая мачта стоит дорого, а к ее прочности предъявляются строгие требования

Кроме того, на указанной высоте порывы ветра образуют сильные вихревые потоки. Они не только замедляют работу ветрогенератора, но и могут стать причиной поломки лопастей. Решение – установка устройства на высоте 30-35м, что обеспечит доступ к сильному ветру, но исключит поломку ветряка

Слишком высокая мачта стоит дорого, а к ее прочности предъявляются строгие требования. Кроме того, на указанной высоте порывы ветра образуют сильные вихревые потоки. Они не только замедляют работу ветрогенератора, но и могут стать причиной поломки лопастей. Решение – установка устройства на высоте 30-35м, что обеспечит доступ к сильному ветру, но исключит поломку ветряка.
