Способы соединения электрических проводов: виды соединений + технические нюансы

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

У нас на сайте также есть другие статьи по соединителям проводников, способам соединения проводов разного сечения и рекомендации по выбору лучшего коннектора:

  • Способы соединения электрических проводов: виды соединений + технические нюансы
  • Клеммы для соединения проводов: какие клеммники лучше и как с ними работать
  • Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

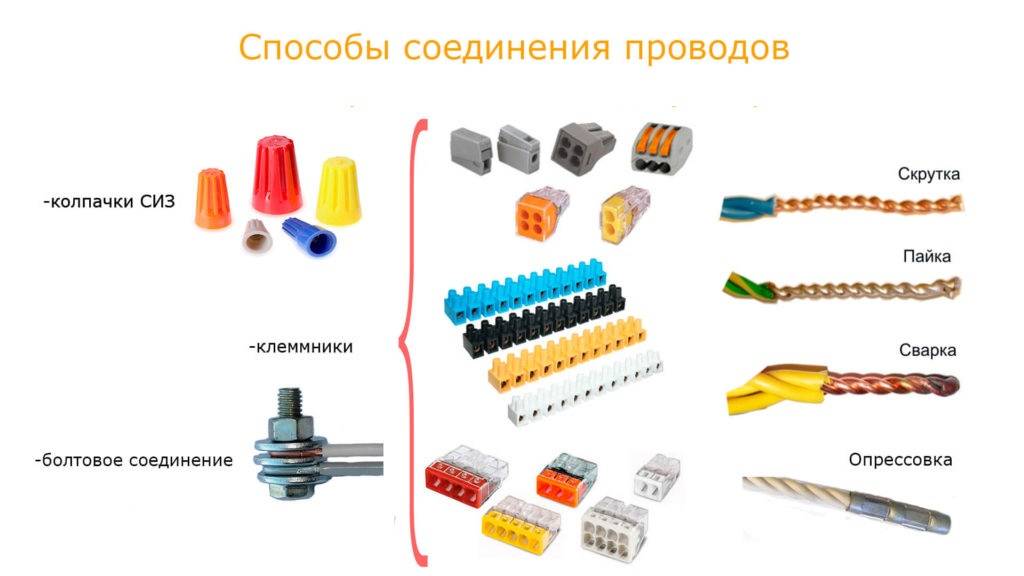

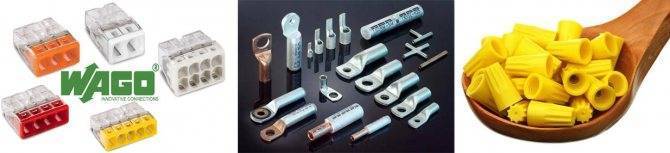

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;

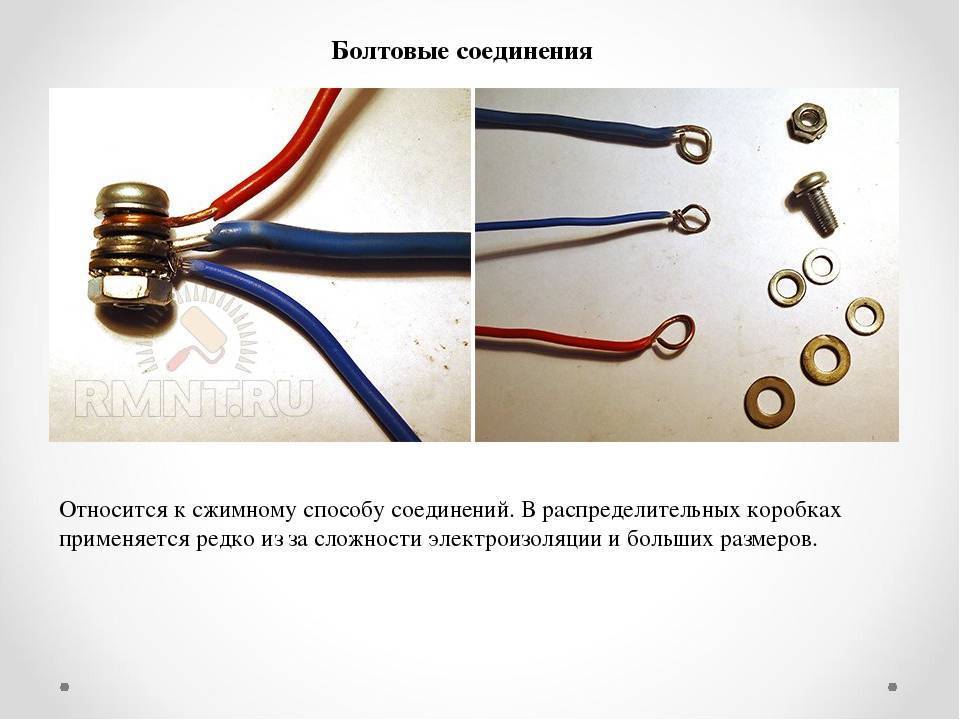

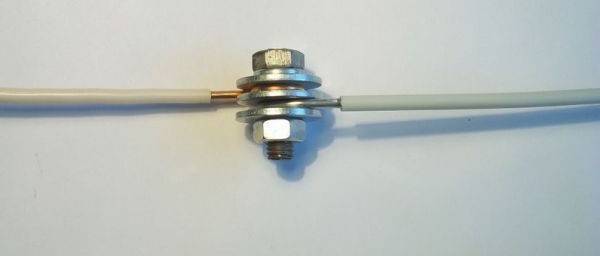

  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

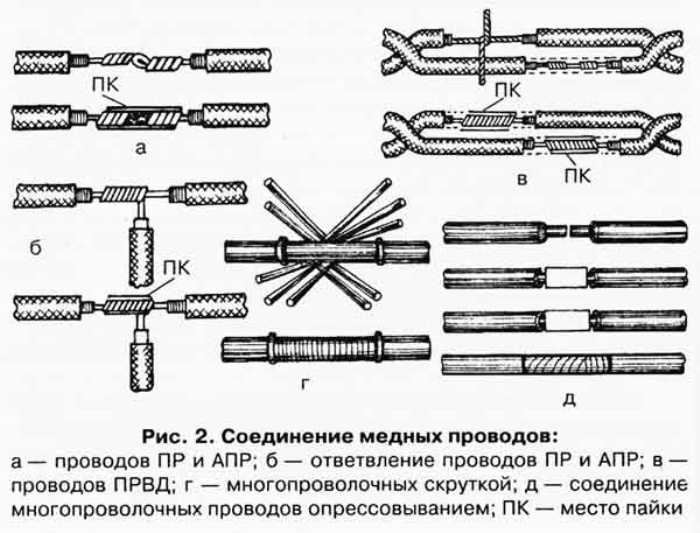

Медные

Способы соединения электрических проводов: виды соединений + технические нюансы
Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

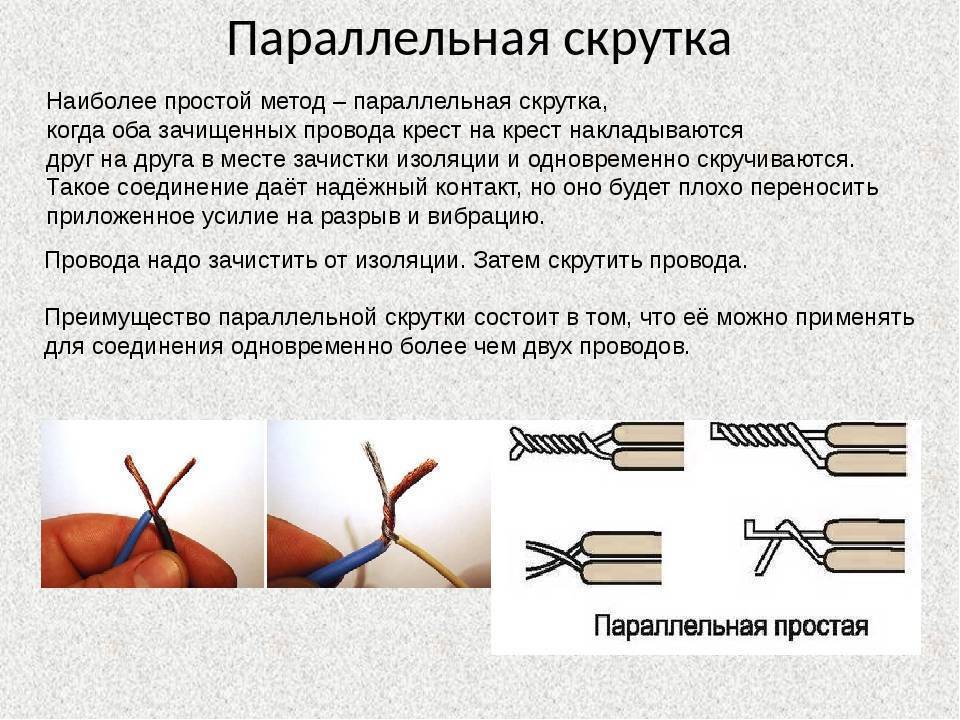

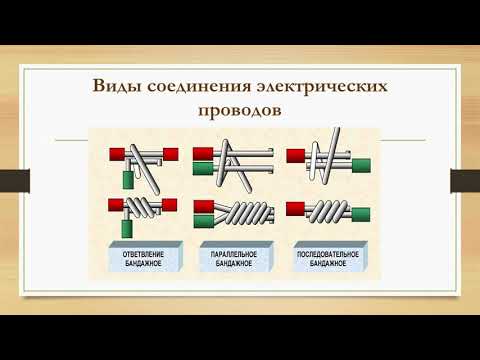

Скрутка проводов

Виды соединения проводов.

Этот метод соединения проводов на сегодняшний день применяется только при отсутствии специнструмента и приспособлений. В большинстве случаев провода просто скручивают и заматывают изолентой. В некоторых случаях такое соединение не является надежным, но при определенных условиях такие соединения показывают удивительную надежность. Для этого надо запомнить пару правил: необходимо скручивать медь с медью, алюминий с алюминием и обеспечить относительно небольшой ток для питания вашей люстры.

При этом вся длина вашей скрутки должна быть примерно 3-4 см. Как вы уже поняли из вышесказанного, ни в коем случае нельзя скручивать между собой алюминиевые и медные провода. В местах таких соединений всегда идет процесс электролиза (с участием воды, содержащейся в воздухе), при котором эти металлы разрушаются. В основном это относится к алюминию. В этом процессе всегда существует одно правило: чем больше ток, тем быстрее происходит процесс.

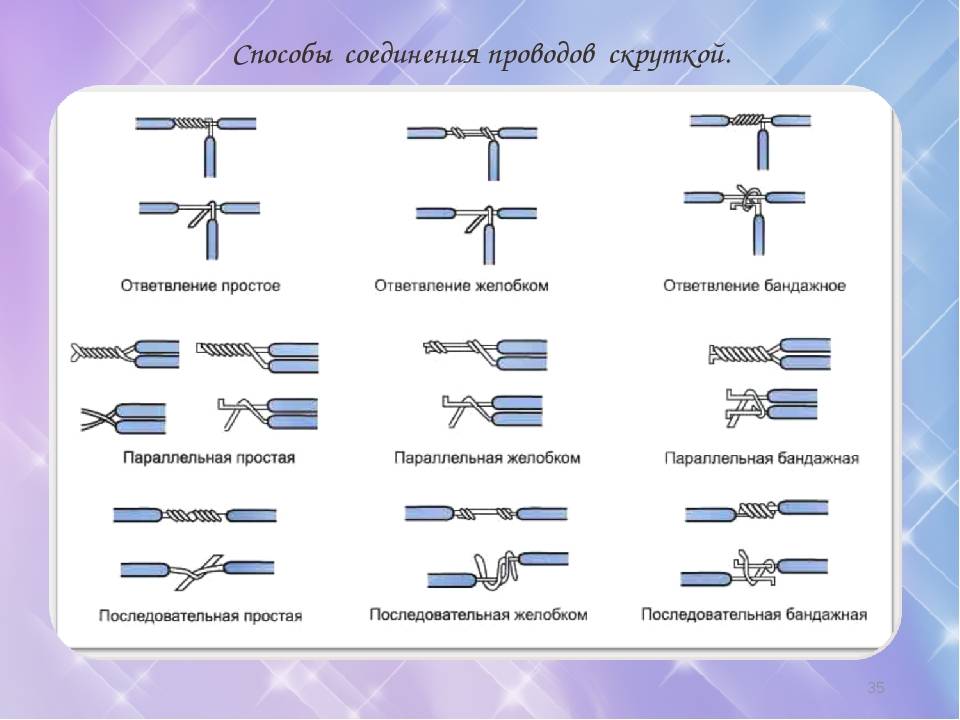

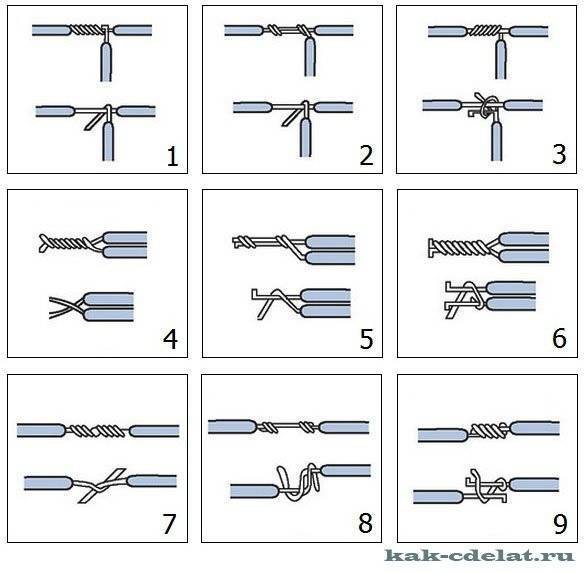

Вид скрутки зависит в основном от типа и функционального назначения соединения, диаметра и материала скручиваемых проводов. Ниже, чтобы помочь вам разобраться в этом вопросе, предоставлена таблица видов скруток.

Современная скрутка проводов осуществляется без использования плоскогубцев. Для ее создания применяют специальные соединительные полимерные колпачки с металлической спиралью внутри. На рынке имеются как импортные, так и отечественные колпачки.

Схема соединения проводов колпачком.

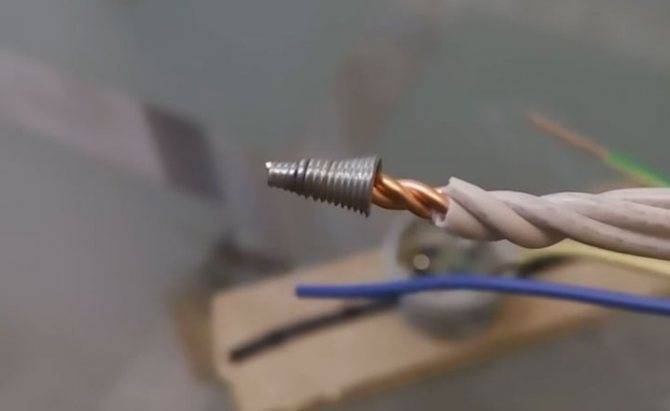

Колпачок (скрутка) – это простейший способ соединения ТПЖ небольшого сечения. Применяется, когда вам необходимо соединить несколько концов провода. Соединение выполняется очень просто, ровные концы проводов зачищают на длину примерно 15 мм, вставляют внутрь колпачка до упора и вращают корпус при помощи крылышек на корпусе до момента получения прочного соединения. Полученное соединение вы можете проверить при помощи обычных контрольно-измерительных приборов, так как наверху колпачков есть контрольное углубление для щупа прибора.

Соединение можно навинтить и в отдельных случаях развинтить при одинаковой длине концов проводов. Но здесь всегда надо помнить, что пружинные колпачки рассчитаны на определенное число проводов (эта информация должна находиться на корпусе колпачка или на упаковке, в которой колпачки находились), поэтому при выполнении данного вида работ всегда надо иметь набор различных размеров.

При выборе нужного вам размера колпачка можно ориентироваться на цветовую гамму. Просто при покупке колпачков внимательно изучите их ассортимент, представленный в магазине

Обратите внимание на цвет и на технические характеристики, которые должны быть написаны на ознакомительном листе, и если вам надо, запомните всю данную информацию. В большинстве случаев можно обойтись покупкой колпачков красного цвета – с их помощью можно скрутить провода от 0,5 до 12,5 мм². Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок

Следующий вид соединения проводов, который нужно рассмотреть, – это соединение при помощи клеммных колодок.

Варианты монтажа соединений: каким лучше воспользоваться

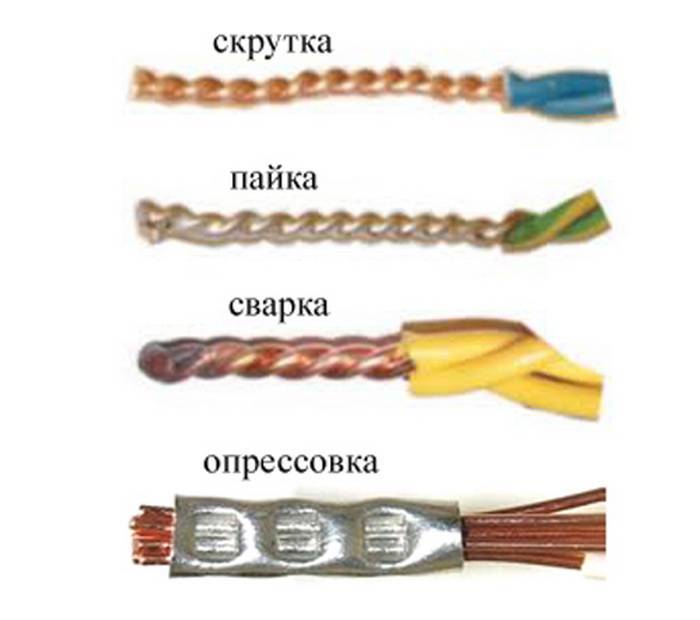

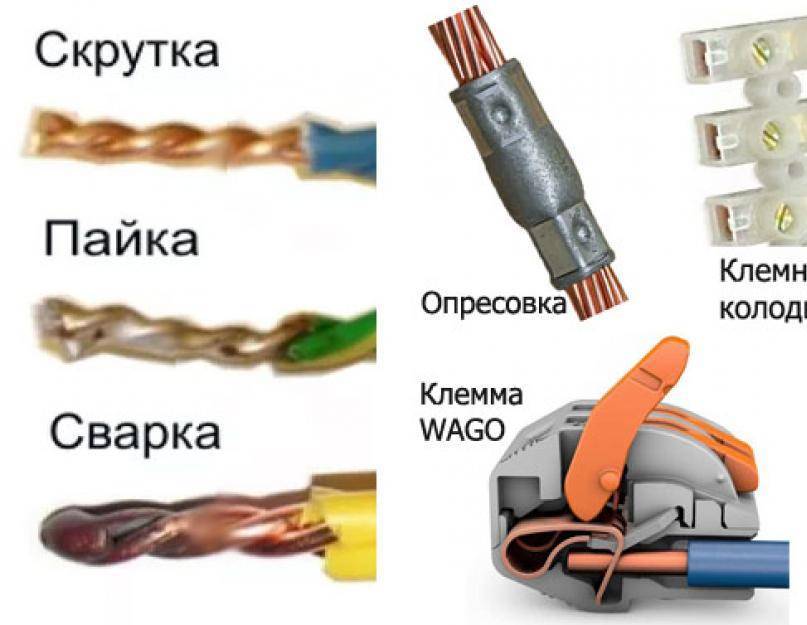

Различают 5 вариантов, как соединить провода между собой:

  1. Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
  2. Пайка. Та же скрутка закрепляется при помощи олова.
  3. Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
  4. Опрессовка. Не самый удобный способ.
  5. Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.
Популярные статьи  Беспроводной пылесос: надежный союзник в борьбе за чистоту

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Не стоит оставлять столь короткие концы при монтаже – соединять будет сложно

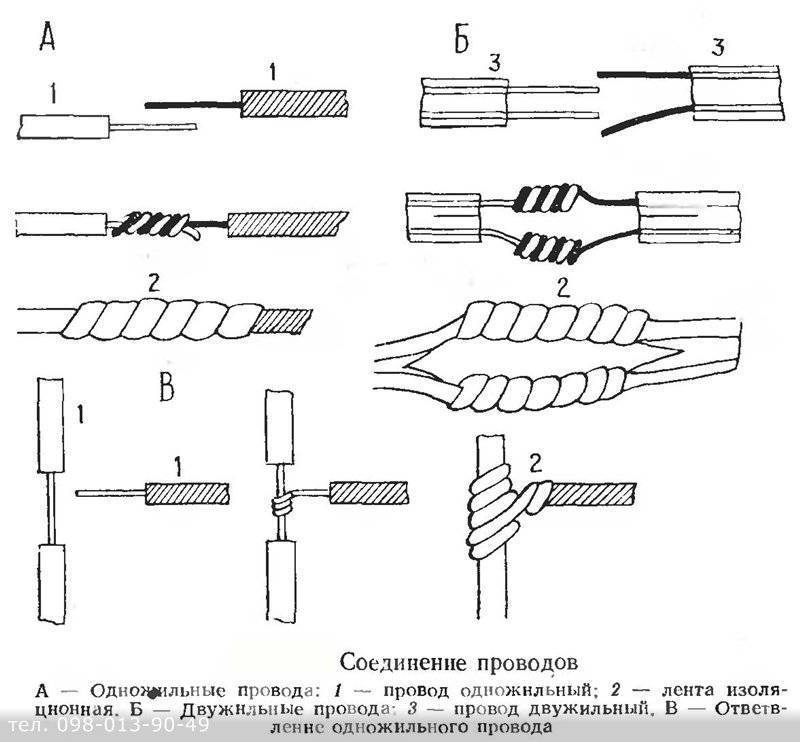

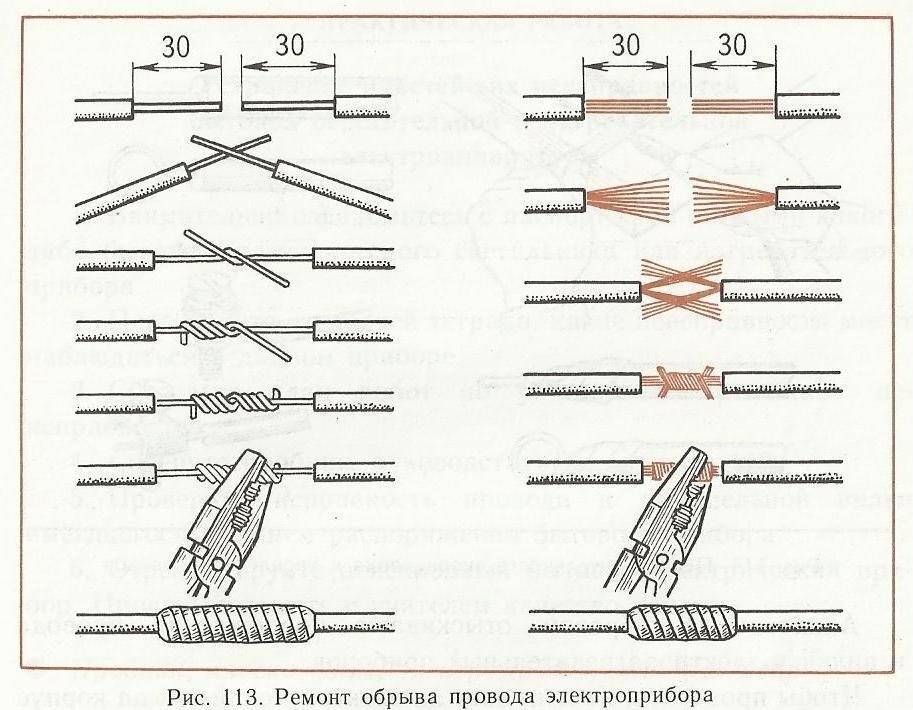

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Правильная выполненная скрутка неплохо себя зарекомендовала

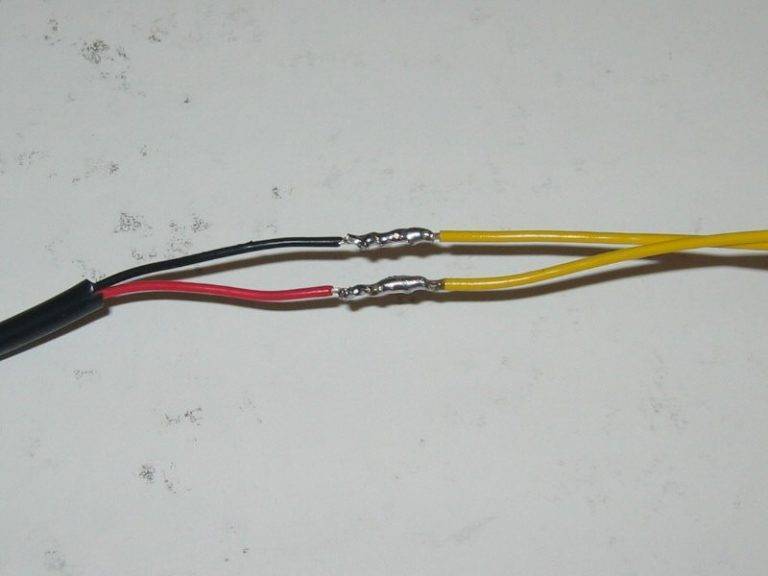

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Но спайка, все же, дает более плотный контакт

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Сварка при помощи графитовых электродов – процесс довольно сложный

Опрессовка: плюсы и минусы метода

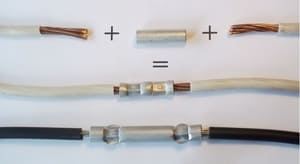

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Для опрессовки не обязательно покупать специальные клещи. Подойдут простые плоскогубцы

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“При скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.”

Такие клеммники не требуют дополнительной изоляции

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Скручивание

Скрутка – это самое простое соединение проводов. Достаточно зачистить их от изоляции, плотно скрутить вместе при помощи пассатижей — и можно испытывать. Да, такой монтаж имеет право на существование, однако не на длительное время, особенно если мы имеем дело с разными материалами проводников. Он может быть применен лишь в качестве временного соединения и при малейшей возможности должен быть заменен на более надежный. Кстати, в правилах устройства электроустановок (ПУЭ) этот монтаж вообще не упоминается, так как считается ненадежным и достаточно опасным.

Способы соединения электрических проводов: виды соединений + технические нюансы

Подобное соединение проводов категорически не рекомендуется для монтажа или ремонта электросетей, электропроводки в помещении и автомобиле.

Но есть и надежная скрутка, вернее, усовершенствованная. В продаже имеются колпачки ЗИС, специально предназначенные для повышения надежности скрутки. Они выполнены из несгораемого пластика, а внутри у них имеется конусообразная пружина. Поместив внутрь такого колпачка обычную скрутку, ее нужно провернуть до упора. Витки пружины под воздействием вашей силы разожмутся, а после надежно зафиксируют концы проводников вместе. Колпачку при этом достанется роль своеобразного электрического изолятора. Этот метод часто используется, чтобы обеспечить соединение проводов в коробке распределения жилого или производственного помещения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Способы соединения электрических проводов: виды соединений + технические нюансы

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Популярные статьи  Ошибки кондиционеров Artel: расшифровка кодов неисправностей и советы по их устранению

Клеммники самозажимные

Самозажимные клеммники – разновидность обычных клеммников. Они обеспечивают еще более быстрое соединение, поскольку даже не понадобиться использовать отвертку.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели

Способы соединения электрических проводов: виды соединений + технические нюансы

В них контакты подпружинены, поэтому для соединения кабелей достаточно в отверстия с контактами вставить концы проводки.

Способы соединения электрических проводов: виды соединений + технические нюансы

При установке нужно преодолеть усилие пружины, после чего она будет поджимать контакт к проводу. Отмечается, что такой способ очень удобен для многожильных проводов.

Способы соединения электрических проводов: виды соединений + технические нюансы

Из недостатков такого соединения можно выделить не особо надежное соединение, проводку из клеммника выдернуть будет несложно. Особенно это касается одножильных проводов большого сечения.

Общим для клеммников недостатком является возможность попадания влаги на контакты, что может привести к их окислению и нарушению соединения.

Способы соединения проводов между собой.

Способы соединения электрических проводов: виды соединений + технические нюансы
В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи. Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Способы соединения электрических проводов: виды соединений + технические нюансы

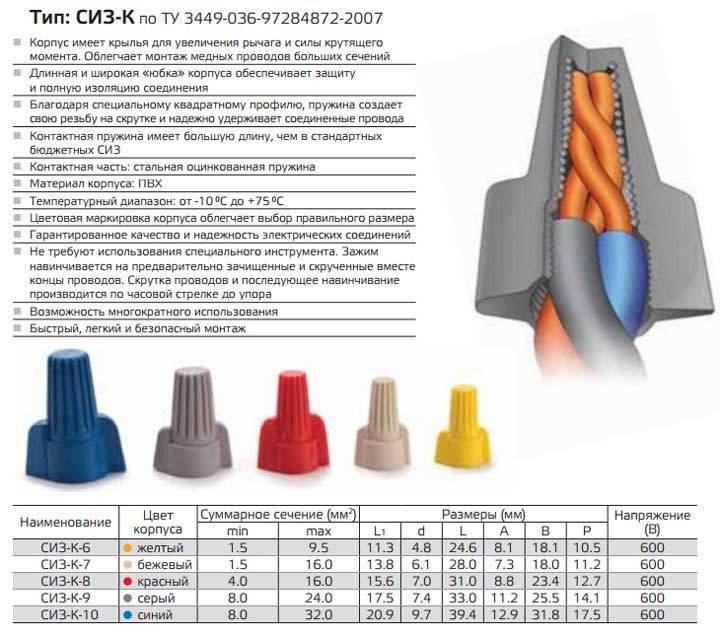

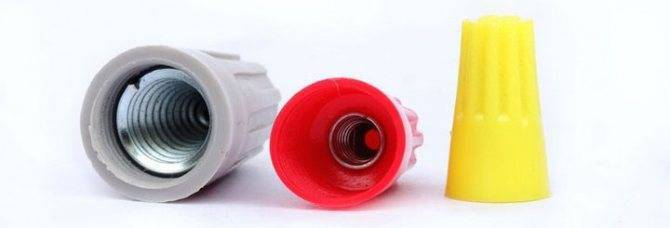

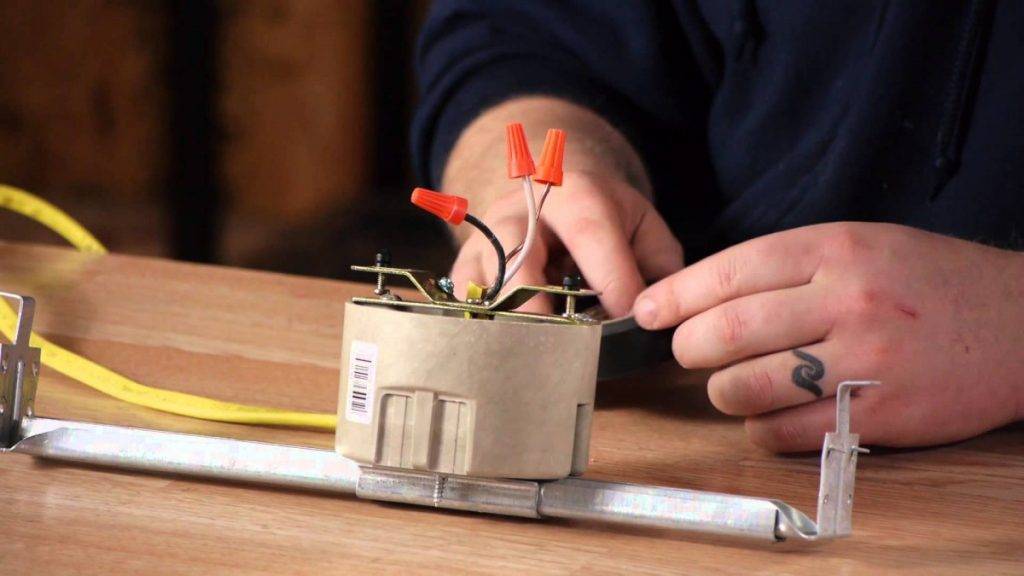

Начнем с соединения типа СИЗ. Расшифровывается он как:

Соединительный

Изолирующий

Зажим

По виду напоминает простой колпачок. Бывает разных цветов.

Способы соединения электрических проводов: виды соединений + технические нюансы

В этот колпачок вставляются жилы и скручиваются между собой.

Способы соединения электрических проводов: виды соединений + технические нюансы

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

Способы соединения электрических проводов: виды соединений + технические нюансы

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Способы соединения электрических проводов: виды соединений + технические нюансы

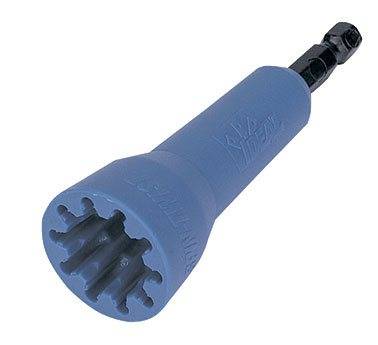

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Способы соединения электрических проводов: виды соединений + технические нюансы

Способы соединения электрических проводов: виды соединений + технические нюансы

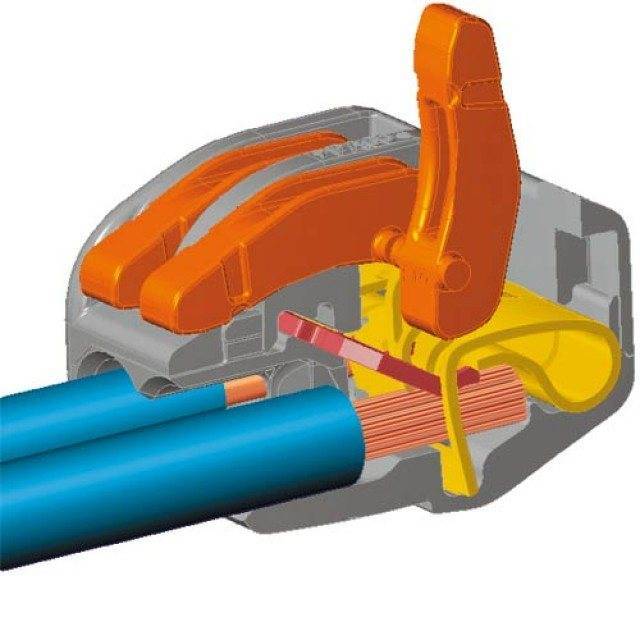

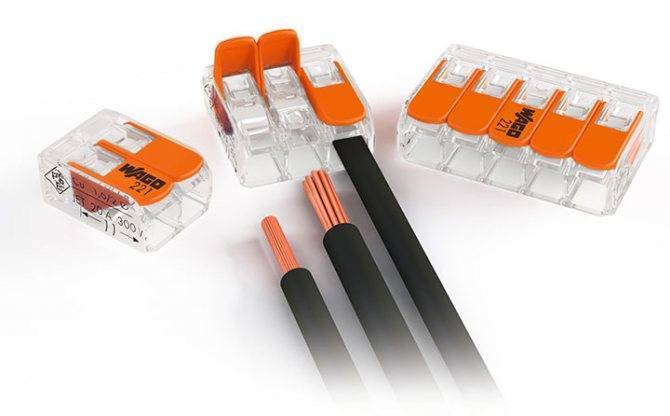

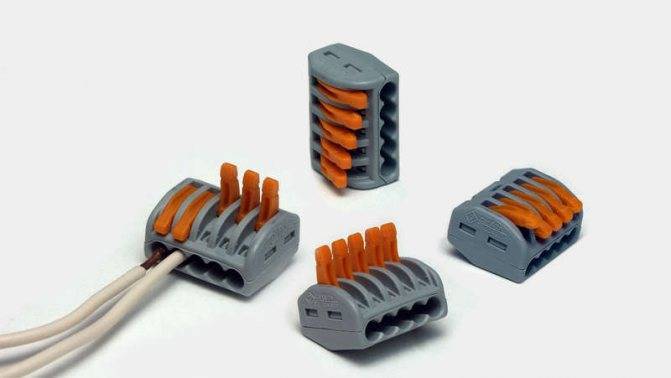

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Способы соединения электрических проводов: виды соединений + технические нюансы

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Способы соединения электрических проводов: виды соединений + технические нюансы

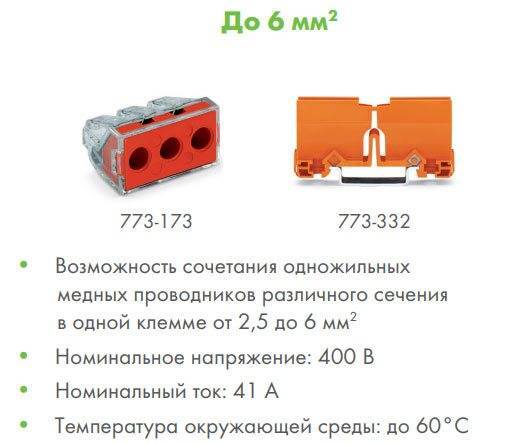

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

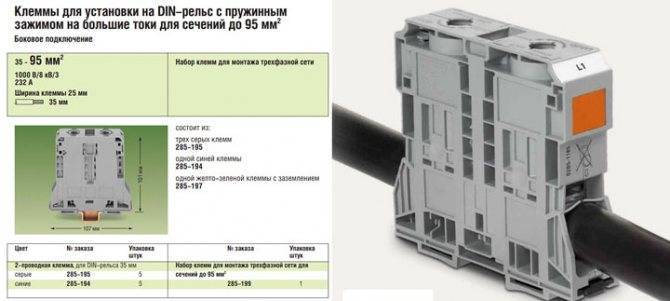

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Способы соединения электрических проводов: виды соединений + технические нюансы

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

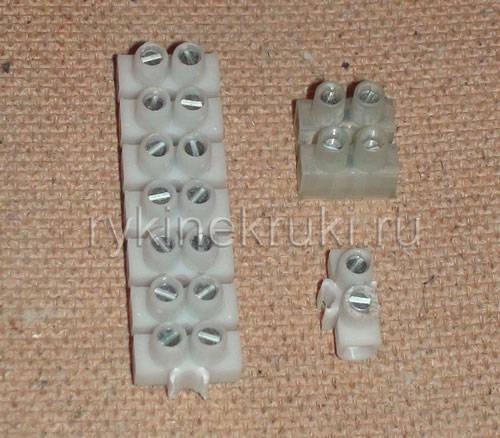

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Популярные статьи  Какой профнастил выбрать для крыши: марки и виды

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Клеммные соединения проводов

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

  • провода одинакового диаметра из одного материала,
  • провода разного диаметра из одного материала,
  • провода одинакового диаметра из различных материалов,
  • провода разного диаметра из различных материалов.

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов. По конструкции различают пружинные, ножевые и винтовые клеммы.

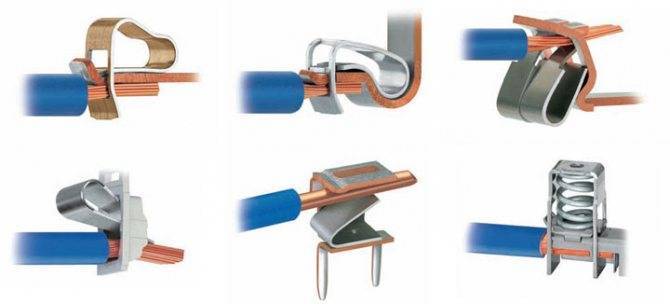

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

  • О чем стоить помнить, прокладывая проводку в деревянном доме, расскажет наша статья.
  • Ретро проводка — интересный дизайнерский прием, которому посвящена данная публикация.
  • Каких правил придерживаться при выполнении штробления стен, Вы узнаете по этой ссылке.

Специалисты рекомендуют использовать пружинные соединители для разветвления линий фазы и нуля.

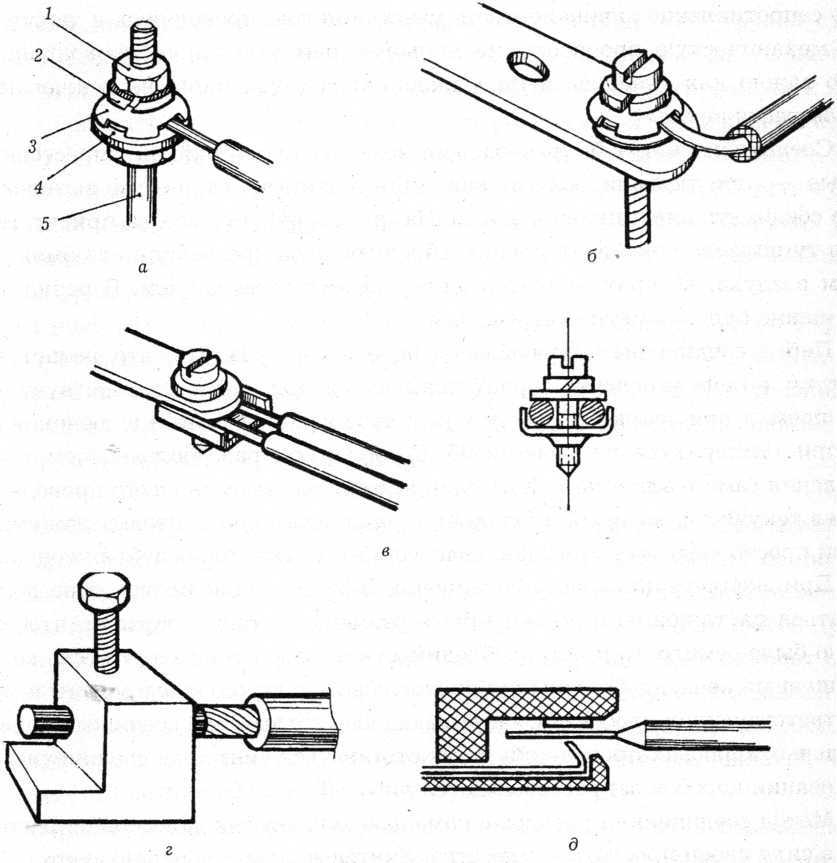

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

  • компактность,
  • легкость монтажа,
  • возможность соединения проводов различного диаметра,
  • использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Недостатками винтовых клемм являются:

  • невозможность стыковки одновременно более трех проводов,
  • потеря плотности соединения со временем (винтовые клеммы необходимо периодически подтягивать для сохранения качества соединения).

При помощи винтовых клемм можно соединять провода из разных материалов, однако такое соединение имеет свои особенности, о чем будет рассказано ниже.

Для большого количества соединений при помощи винтовых клемм используют так называемые винтовые шины, представляющие собой блок из нескольких клемм. Такие шины применяются, например, в распределительных щитах.

Ножевые клеммы

Ножевые клеммы удобны и надежны в эксплуатации. Соединение проводов осуществляется при помощи пластины-проводника. Она же при установке и фиксации ножевого зажима прорезает оплетку проводов. Поэтому соединяемые кабели не требуют зачистки. Необходимость применения значительного физического усилия при установке ножевых клемм не является отклонением от нормы. Если сложно зажать клемму руками, следует использовать пассатижи. Выпускаются соединительные клеммы для разъемных и неразъемных соединений. Неразъемные соединения требуют тщательного продумывания электросхемы до начала монтажа.

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.
