Сильфонная подводка для воды как самый надёжный способ подключения

Гибкая подводка

Два-три десятка лет назад о таком методе подключения никто не слышал, применяли главным образом для подсоединения кранов к трубам простые резиновые шланги, что со временем приводило к прорывам и авариям.

В настоящее время для данной цели используют особые сантехнические гибкие шланги, каковые смогут быть:

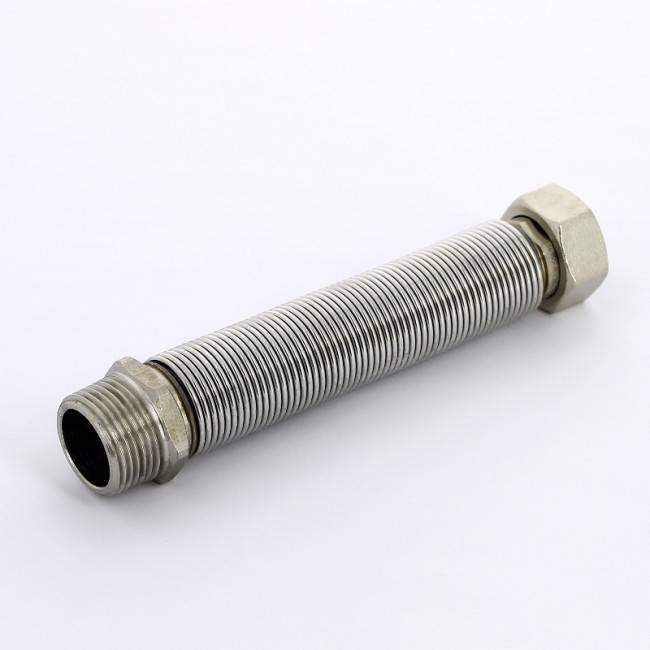

Сильфонные
  1. Конструкция состоит из особо прочного резинового шланга и кольцевого гофрированного защитного кожуха, который возможно железный либо из этиленпропиленового каучука.
  2. Гильзы для фиксации соединение втулки, гофры и шланга завальцовывают по кожуху, а после этого приваривают к втулке роликовой сваркой.
  3. Все детали, каковые в ходе эксплуатации будут конкретно общаться с водой, изготавливают из нержавеющей стали.
В железной оплетке 1. Конструкция изделия:
  • прочный резиновый шланг;
  • надежная оплетка из узкой стальной проволоки. Последняя имеет прожилки светло синий и красного цвета.
  1. Шланг нарезается на отрезки различной длины.
  2. На его концах вставляют железные втулки:
  • с одной стороны – штуцер для навинчивания на присоединяемое оборудование;
  • с другой – накидная гайка, подсоединяется к торцу трубы.
  1. Оплетку из нержавеющей стали и шланг около втулки обжимает железная гильза.
  2. Конструкция разрешает гарантировать защиту шланга от механических повреждений и перепадов давления.

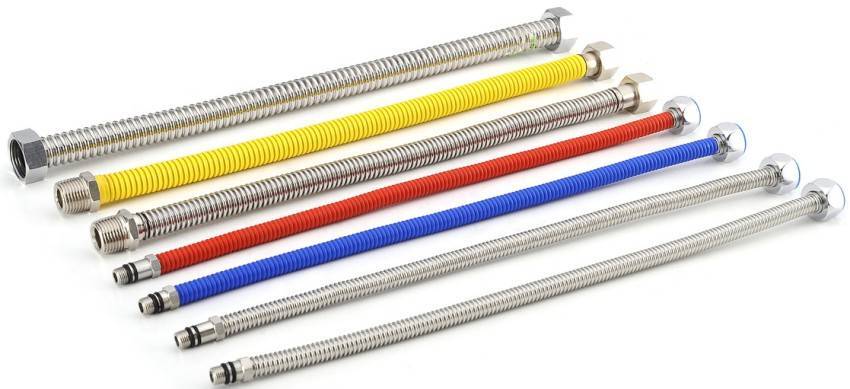

Типы сильфонной подводки и ее характеристики

Имеется два – простая и «складная». Первая имеет фиксированную длину, у второй ее возможно расширить методом растяжения гофрированного кожуха на тот размер, который нужен для подключения к смесителю.

Сильфонная подводка имеет такие стандартные размеры 90-150 мм, от 140 до 250 мм и 200 мм -355 мм.

  1. Данный тип сантехнического оборудования делает функцию соединения сантехприборов с твёрдой конструкцией водопровода.
  2. Рабочее давление – до 20 атм, перепад температур -50 -+250?С, скорость водяного потока не должна быть больше 36 л/мин.
  1. Оборудование устойчиво к:
  • сжатию в любом направлении;
  • изломам на концах защитного рукава;
  • горению и большим температурам;
  • охрупчиванию;
  • изнашиванию.
  1. В случае применения с низким качеством воды и в отопительных системах, владеет сопротивлением к кислородной диффузии, предотвращает поломку радиаторов и происхождение аварийных обстановок из-за утраты ними герметичности.
  2. Данный тип подводки считается универсальным и хорошо зарекомендовал себя и с другими типами трубопроводов, к примеру, газовыми.
  3. Настоящее изделие от европейских производителей способно не утратить свой запас прочности кроме того за 20-25 лет.

Из недостатков необходимо выделить шум и гудение из-за вибрации гофрированного рукава. Особенно это улучшается, в то время, когда включить в один момент пара точек расхода воды.

В случае если же вы купите подводку, у которой пластиковый гофрированный рукав, таковой неприятности не появляется.

Подключение сильфонной подводки

Ниже предлагает пошаговая инструкция, которая разрешает осознать сут процесса:

  1. Место подсоединения должно быть с эргономичным доступом. Это нужно не только для монтажа либо стремительного устранения недостатков, но и в профилактических целях.
  1. Перед тем как затевать установку, осмотрите пристально приобретённый рукав и втулку. Они должны быть целыми и не иметь недостатков. Нарушиться целостность изделия имела возможность при транспортировке либо при небрежном хранении.
  2. взглянуть на уровень качества обжатия арматуры на конце шланга, особенно, в случае если вам пришлось купить подводку малоизвестного производителя. Ее цена будет сказать сама за себя, не смотря на то, что по внешнему виду отличить от настоящих фирменных изделий будет тяжело. Не забывайте лишь, что гарантия качества в этом случае весьма вызывающа большие сомнения.
  3. Прочтите инструкцию по установке. Большая часть нужных параметров указано в паспорте изделия, к примеру, внешний диаметр. Радиус изгиба подключенной подводки должен быть не меньше величины последнего умноженного на 6.
  1. В обязательном порядке удостоверьтесь в надежности, дабы между собой при соединении контактировали лишь детали, у которых отсутствует электрохимическая коррозия металла. К примеру, они должны быть из одного материала либо соединение было между латунными и бронзовыми частями.
  2. Проконтролируйте по окончании монтажа герметичность соединения. В случае если были обнаружены капли, посильнее затяните гайки. Наряду с этим не превышайте рекомендованный момент затяжки – до 0,4 Нм.
  3. Торцевая часть сопрягаемой детали должна быть ровной и не иметь острых кромок.
  4. Сперва гайку накручивайте своими руками, а после этого применяйте гаечный ключ.

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка для воды как самый надёжный способ подключения

Сильфонная подводка должна соответствовать температуре и давлению воды

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу. Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

  • синяя – шланг только для холодной воды;
  • красная – изделие рассчитано на подачу горячей воды;
  • красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Сильфонная подводка для воды как самый надёжный способ подключения

Информация о сильфонной подводке содержится в паспорте, который прилагается к ней

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации

Другие важные моменты, на которые следует обратить внимание при покупке:

  1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
  2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
  3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
  4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
  5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
  6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Сильфонная подводка для воды как самый надёжный способ подключения

Если шланг находится в натянутом виде, срок его эксплуатации значительно уменьшается

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Сильфонная подводка для смесителя АКВАПРОФ: а чем же она лучше?

По сравнению с традиционной подводкой в металлической оплётке, имеет следующие отличительные преимущества: —Гораздо более долгий срок службы

. Срок службы сильфонной подводки -не менее 20 лет, что в несколько раз больше срока службы «обычной». -Сильфонная подводка для воды более безопасна для здоровья человека — в ней нет резиновой трубки, которая может выделять токсины, если изготовлена из некачественного сырья. —Расширенный температурный диапазон . Производители традиционной подводки заявляют верхний предел до +100

Популярные статьи  Штукатурка стен без маяков своими руками: пошаговая инструкция по выравниванию

(и даже до +110) градусов по Цельсию. Однако, в большинстве случаев такая верхняя планка рабочих температур на практике не подверждается. Если резиновая трубка изготовлена из некачественного сырья и в действительности далека по составу от указанного производителем этиленпропиленового каучука EPDM, то она размягчается при контакте с горячей водой и может прорваться на температурах чуть выше +70 градусов. К тому же для нашей страны не редкость, когда в сетях централизованного горячего водоснабжения температура воды может превышать 100 градусов, то есть, в систему подаётся перегретая вода. —Способность выдерживать повышенное давление , в том числе, и гидроудары. Даже непрофессионалу понятно, что целиком металлический рукав способен выдерживать более высокие давления, чем резиновая трубка в оплётке. Да и сам факт отсутствия слабого звена традиционной подводки -компрессионной гильзы -служит дополнительной гарантией надежности и долговечности такойподводки для смесителей . —Диаметр внутреннего прохода такого изделия остаётся постоянным при изгибании. Гофрированную подводку невозможно случайно пережать, перекрутить вокруг оси, как это бывает с резиновой трубкой обычной подводки. Любопытное наблюдение касательно суровой участи гибкой подводки на кухнях наших сограждан. Часто подвод воды от стояка к кухонной мойке сделан с помошью металлопластиковой трубы. Когда расстояние от стояка до мойки небольшое, металлопластиковые трубы бывают вовсе не закреплены специальными креплениями к стене. В итоге несчастная резиноваяподводка для подключения смесителя вынуждена удерживать висящие на ней металлопластиковые трубы с массивными латунными фитингами. Добавим к этому ещё то, что всю эту «конструкцию» регулярно приводят в движение засовываемые-высовываемые предметы вроде мусорного ведра и т.п.Жесткая подводка для смесителя (например, медная), безусловно, также обладает рядом перечисленных выше достоинств. Однако в процессе её монтажа зачастую возникают дополнительные сложности — по месту может не подойти длина, не совпасть посадочные места, возникнет потребность в специальном инструменте и т.п.

ДОПОЛНИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Предлагаемая нами имеет следующие важные конструктивные особенности:

1. Штуцеры изготовлены из нержавеющей стали AISI 201 и к металлорукаву крепятся с помощью аргонной сварки. Это служит дополнительными гарантиями надёжности соединения. 2. Со стороны накидных гаек к металлорукаву приварены специальные стальные нержавеющие торцевые площадки (ниппели) . Места сварки обозназначены на фотографии слева стрелками. Металлорукав изготовлен из пищевой стали в соответствии с жёсткими европейскими нормами безопасности для здоровья человека UNI-EN. После гофрирования и сварки готовая отжигается, благодаря чему легко гнётся и сохраняет форму. Данное изделие успешно прошло необходимые сертификационные испытания и микробиологические исследования, что подтверждается сертификатом ГОСТ Р и Санитарно -гигиеническим заключением , и предназначено для контакта именно с питьевой водой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Сегодня большинство людей выбирают именно гибкий вариант подводки для смесителя. В нашем материале мы постараемся детально изучить данный элемент сантехники, а также разобраться в причинах популярности.

Виды

Подсоединение смесителя к центральному водоснабжению может осуществляться посредством разных типов подводок:

  • жесткой;
  • гибкой;
  • сильфонной.

Жесткая конструкция – это самый надежный способ подключения. Такая подводка подключается одним концом на резьбу трубы, а вторым – также посредством резьбы к смесителю.

Преимуществом этого подключения перед гибкими прототипами является:

  • продолжительный срок службы: порядка 20 лет;
  • коррозионная стойкость;
  • относительно удобное монтирование.

К системе водоснабжения жесткая подводка может подсоединяться двумя способами: без вспомогательных переходников либо через соединительные детали и специализированные угловые краны.

Жесткую подводку к смесителям можно наблюдать в местах с высокими санитарно-гигиеническими требованиями, где имеется значительная проходимость людей.

К ним относятся:

  • лечебные учреждения;
  • санатории;
  • пансионаты;
  • школы;
  • детсады;
  • оздоровительные и спортивные центры;
  • аэровокзалы;
  • ж/д и автовокзалы;
  • стадионы.

Гибкая подводка – это самый несложный и дешевый способ подсоединения. Она представляет собой шланг, выполненный из резины с покрытием (оплетка) из металла. Такое соединение в основном практикуется в частном жилом секторе, квартирах, а также применяется при подключении бытовой техники, которая требует подачи воды.

Шланг для смесителя – сравнительно сложный элемент, изготавливаемый по последнему слову техники из материалов высокого качества. При условии соблюдения технологии изготовления он может продолжительное время (порядка 10 лет) сохранять рабочие характеристики. Тем не менее повышенные температуры, сильное перекручивание либо пережимы при монтаже способны вывести его из строя.

Сильфонная подводка – это разновидность гибкой подводки, и представлена она как гофрированный металлический рукав из нержавейки, оконцовочные наконечники которого реализованы в виде накидных гаек из латуни.

Сильфонный вариант является новым решением присоединения с хорошими эксплуатационными свойствами:

  • долгосрочное и надежное функционирование в условиях повышенных температур (до 2500 градусов);
  • высокая устойчивость к износу;
  • хорошая сопротивляемость кислородной диффузии;
  • стойкость к компрессиям и перегибам при монтаже;
  • коррозионная стойкость;
  • устойчивость к колебаниям температуры;
  • стойкость к агрессивным средам;
  • простой процесс подсоединения.

Правила выбора

Для того, чтобы выбрать качественную сильфонную подводку, следует учитывать многие параметры:

  • Рукав подводки должен быть соответствующим температуре и давлению. Если для посудомоечной машины можно использовать любой тип, то для бойлера только специальный шланг с отметкой для горячей воды. С какой водой (горячей или холодной) используется подводка, покажет цветовое обозначение на трубе или штуцерах: синее исключительно для холодной воды, красное или двухцветное для холодной и горячей воды.
  • Сильфон выбирается с таким расчетом, чтобы его входные штуцера соединялись резьбой сразу с подключаемыми машинами и оборудованием, без различных переходников. Для этого выпускаются подводки с фитингами и штуцерами различных размеров.
  • Следует покупать изделие с большей гибкостью, определить которую можно простым способом, держа трубу горизонтально и сравнивая угол наклона.
  • Штуцера и накидные гайки должны быть сделаны только из нержавейки или латуни, имеющие достаточную толщину. Фурнитура из дешевого алюминия говорит о подделке и низком качестве изделия. Сама гофра также должна быть выполнена исключительно из нержавеющей стали. Отличить ее от алюминия довольно легко, так как по весу алюминий очень легок.
  • Если шланг будет использован для подачи питьевой воды, необходимо проверить его на отсутствие резкого химического запаха. Если запах присутствует, значит, в составе изделия содержаться материалы, способные нанести вред здоровью человека.
  • При прочих равных выбор следует остановить на продукции известных европейских изготовителей, при продаже которых предоставляются копии необходимых сертификатов. Не следует приобретать подводку с видимыми невооруженным глазом дефектами: повреждениями штуцеров или гаек, деформированными прокладками, некачественной гофрой. Изделия из оцинкованной стали неизбежно ржавеют в течении 1-2 лет после установки, поэтому также не рекомендованы к покупке.
  • Длину шлангов лучше всего выбирать с существенным запасом, так как сильфон не рекомендуется сильно растягивать: это уменьшит срок его эксплуатации. Высококачественное изделие обязательно должно продаваться в комплекте с техническим паспортом и гарантийным талоном на срок как минимум одного года.
  • Хоть сильфонная подводка и считается самой надежной и долговечной, производители рекомендуют хотя бы раз в полгода проводить осмотр в целях профилактики и сразу заменять элементы, на которых будут обнаружены какие-либо дефекты.

Еще больше информации о сильфонной подводке для воды, смотрите в следующем видео.

Основные параметры выбора подводки

Подбор гибкого шланга должен основываться на следующих основных параметрах:

  • вид подводки;
  • область применения устройства;
  • размеры шланга;
  • способы подключения изделия.

Виды гибких подводок

В настоящее время выпускаются следующие типы гибких подводок воды:

армированная. Устройство состоит из резинового шланга, защищенного оплеткой. Оплетка может быть произведена из нитей нержавеющей стали, алюминия или нейлона;Резиновый шланг в нержавеющей оплетке

Популярные статьи  Потребление электроэнергии бытовыми приборами: таблица и советы по экономии

сильфоновая. Гофрированная подводка изготавливается из нержавеющей стали и отличается более высокими рабочими параметрами.

Шибкий шланг, изготовленный из нержавеющей стали

Какая лучше подводка сильфоновая или армированная? Сравнительная характеристика приведена в таблице.

Параметр Армированная подводка Сильфоновая подводка
Рабочая температура До 100º До 250ºС
Максимальное давление 20 атм. 50 атм. Подводка не подвержена воздействию гидроударов
Срок службы 7 – 10 лет До 25 лет
Средняя стоимость 200 рублей (около 3$) 450 рублей (около 6$)

Любая подводка может быть:

  • стандартной, то есть выполненной в виде шланга, который легко перегибается в ту или иную сторону;
  • угловой, то есть часть подводки выполнена в форме жесткого угла. Угловая подводка используется в случае минимального пространства для подключения.

    Подводка для подключения в ограниченном пространстве

Выбор подводки в зависимости от области применения

Подводка может применяться для подключения холодной и горячей воды. Определяется назначение следующим образом:

гибкая подводка для горячей воды отличается наличием в оплетке красной нити;

Подводка для подключения горячего водоснабжения

гибкая подводка холодной воды маркируется синей нитью в оплетке.

Подводка для подключения холодного водоснабжения

Во избежание недоразумений при использовании подводки специалисты рекомендуют приобретать универсальные гибкие шланги, которые подходят для подключения воды любой температуры. Универсальные подводки отличаются наличием в оплетке нитей обоих цветов.

Шланг, подходящий для подключения и холодного, и горячего водоснабжения

Подбор оптимальных размеров

Как выбрать подводку по размерам? При определении габаритных характеристик подводки необходимо учитывать:

  • диаметр шланга. Определить показатель можно, опираясь на расход воды того или иного сантехнического оборудования. Оптимальным считается: для подключения унитаза – 8мм, для подвода воды к раковине (кухонной мойке) – 10 мм, для ванны – 15 мм;
  • длина шланга. Подводка должна быть подключена таким образом, чтобы шланг не был сильно натянут и не образовывались лишние перегибы. Любой недочет при подключении подводки приводит к снижению срока службы изделия.

Основные правила использования подводки

Отдельного внимания заслуживает гибкая подводка Гигант. Она отличается от стандартных изделий увеличенным диаметром, а также повышенной сопротивляемостью к механическим воздействиям и нагрузкам. Также Гигант имеет утолщенные стенки, которые еще больше повышают его надежность.

Возможные способы подключения

При покупке шланга важно учитывать и способы подключения подводки к сантехническому оборудованию и трубам. Гибкий шланг может быть оснащен:

  • накидной гайкой, которая устанавливается на наружную резьбу;
  • резьбой для внутреннего соединения;

Соединительные элементы подводки для внутренней и наружной резьбы

штуцером, который подсоединяется к смесителю.

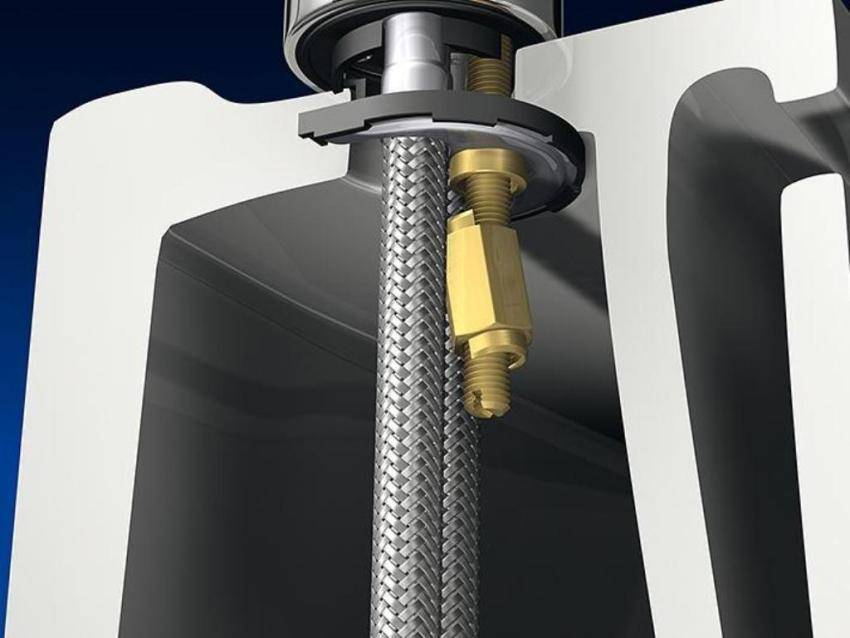

Подключение шланга к смесителю

При подборе соединительных элементов важно учесть не только их вид, но и размеры штуцера или резьбы. В противном случае для подключения устройства потребуется переходник. О разновидностях подводок, истории возникновения, областях применения подробно рассказано на видео

О разновидностях подводок, истории возникновения, областях применения подробно рассказано на видео.

Какие сроки эксплуатации гарантируют различные виды гибкой подводки

Гибкие подводки разных видов применяют практически во всех санузлах, благодаря универсальности и простоте монтажа. Зачастую при прокладке или замене водопровода в доме применяют жесткие пластиковые трубы. Манипуляции с жесткой трубой в местах соединения с точкой водозабора весьма затруднительны и применяются лишь в крайних случаях, поскольку гораздо проще и удобнее использовать различные виды гибкой подводки для подключения смесителей.

Внутри металлической оплетки гибкой подводки находится шланг из резины. То, какие виды резины и какая структура металлической оплетки используются, и определяет различные виды гибкой подводки. От качества применяемых материалов зависит срок службы подводки и ее предназначение (совсем необязательно при каждом удобном случае применять самый дорогой вид подводки).

В качественных видах подводках применяют нетоксичную, безопасную для здоровья резину. В более дешевых вариантах используется техническая резина с характерным неприятным запахом.

Во время прокладки водопровода или его замены стоит уделить особое внимание выбору вида гибкой подводки, ее назначению и надежности производителя. Такие действия многократно окупятся во время эксплуатации санузлов

Ведь дешевые образцы гибких шлангов не только представляют опасность для здоровья, но и могут стать причиной появления течи, что повлечет за собой дополнительные расходы на ремонт

Поэтому так важно сразу устанавливать такие виды гибкой проводки, которые будут соответствовать установленным стандартам и служить вам долгое время

Какими сроками эксплуатации обладают различные виды гибкой подводки? Это во многом зависит от среды применения и интенсивности эксплуатации гибких шлангов.

Самая популярная гибкая подводка – виды с армированной оплеткой из нержавейки. Она применяется в большинстве домов и квартир и имеет срок службы около 10 лет. Показатель рабочего давления в таких типах оплетки – 10 атмосфер.

Также существуют усиленные виды гибкой подводки со сроком службы до 15 лет, рабочим давлением в 20 атмосфер и способные выдерживать температуру до +110 °C.

В более дешевых видах гибкой подводки применяют оплетку из алюминия или оцинкованного железа. Такой материал менее стойкий к окислению, особенно в условиях недостаточной вентиляции, что значительно ускоряет нарушение армирующей сетки. Как следствие, такой шланг может неожиданно взорваться (не выдержав давления) и любители подобной экономии будут вынуждены делать незапланированный ремонт.

Перед тем как устанавливать любые виды гибкой подводки, стоит обязательно выяснить номинальное рабочее давление и температуру воды в водопроводной системе вашего дома или квартиры. В случае, когда давление не превышает показатель в 5 атмосфер, а температура не выше +85 °C нет необходимости устанавливать усиленные виды подводки

Но даже в стандартных вариантах гибкой подводки лучше уделять внимание проверенным производителям. Знание некоторых основ позволит вам легко общаться с продавцами, не боясь быть обманутыми

Гибкие подводки для воды или газа, армированные алюминием, имеют срок службы не более трех лет, выдерживают нагрузки до пяти атмосфер и температуру до +80 °C. Дальнейшее (более трех лет) использование данных видов гибкой подводки может привести к печальным последствиям, поэтому стоит своевременно производить их замену или сразу приобретать более долговечные модели (из нержавеющей оплетки).

Основным минусом алюминиевых оплеток является их низкая сопротивляемость коррозии. Длительная эксплуатация во влажной среде (а в ванной, душевой или в бане она всегда такая) приводит к разрушению металлического рукава и, как следствие, разрыву резинового шланга.

Подводка из нержавеющей стали. Такие модели наиболее популярны и способны выдержать до 10 лет эксплуатации при давлении до 10 атмосфер и температуре до +95 °C. Технические характеристики нержавеющей стали позволяют применять оплетку из нее практически во всех узлах забора воды.

Усиленная гибкая подводка для воды изготавливается с нейлоновой оплеткой. Предполагаемый срок службы таких подводок – до 15 лет с параметрами давления до 20 атмосфер и температуры – до +110 °C. Такие виды гибкой подводки для подключения смесителей применяются нечасто, только лишь в условиях достаточно интенсивной эксплуатации.

Подводка сильфонного типа. Это принципиально другой вид гибкой подводки, у которого вместо оплетки применяется цельнометаллический гофрированный шланг. Он обладает очень высокими прочностными характеристиками, не уступая в гибкости. Срок службы таких видов гибких шлангов еще более продолжительный, чем у рассмотренных выше.

Читайте материал по теме: Гибкая подводка для воды оптом

Технические характеристики

Для начала рассмотрим основные параметры металлорукава из оцинкованной стали. Исходным материалом для изготовления данного вида шланга служит металлическая оцинкованная пластина толщиной в пределах трех микрон. Зазор между витками скрученных пластин уплотняется:

  • хлопчатобумажной тканью для изделий марки РЗ-ЦХ;
  • полипропиленовой пленкой для изделий марки РЗ-СЛ.
Популярные статьи  Чистка кондиционера своими руками: пошаговая инструкция, рекомендации по эксплуатации

Особенности такой конструкции обеспечивают гибкость монтируемых кабельных магистралей, надежную защиту от повреждений и воздействия пыли и грязи, а вариант с полипропиленовым уплотнителем позволяет выдерживать интенсивные влажностные нагрузки. Эти характеристики позволяют с успехом использовать эти шланги, при монтаже как открытой, так и скрытой проводки. Использование данного вида защиты кабеля рекомендовано в электрических цепях обслуживающих системы вентиляции, обогрева и кондиционирования. Благодаря металлической оболочке, обеспечивающей высокую степень защиты от возгораний, рукав можно использовать для монтажа открытой проводки по дереву. Металлическая пластина, из которого скручено электротехническое изделие, служит в качестве экрана и защищает проводку от воздействия электрических помех. На основании изложенного материала можно выделить основные преимущества металлоруква:

  1. Прочность и способность противостоять механическим повреждениям.
  2. Способность обеспечить защиту от воздействия пыли, грязи и влаги.
  3. Высокая степень противопожарной безопасности.
  4. Способность противостоять воздействию электрических помех.

Учитывая потребности электромонтажа, производителями освоен выпуск продукции весьма широкого диапазона внутренних диаметров металлорукавов, от 10 до 100 мм.

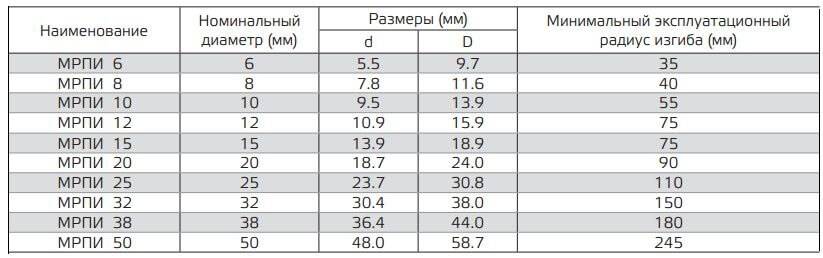

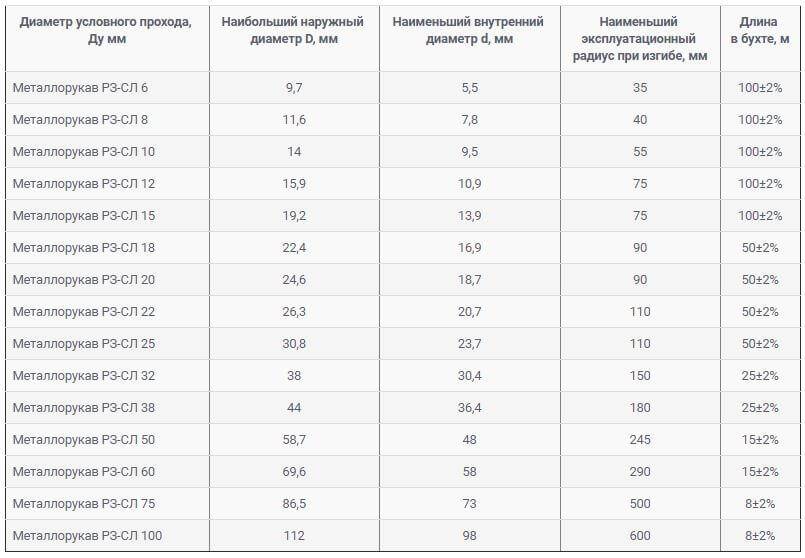

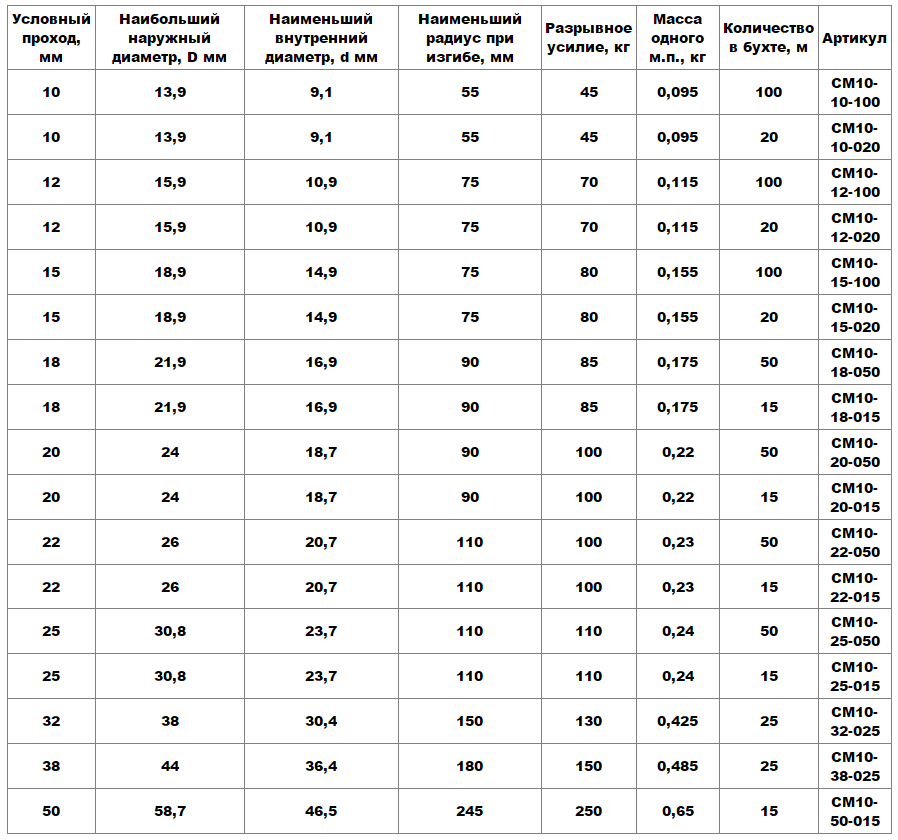

Технические характеристики металлических рукавов марки РЗ-ЦХ и РЗ-СЛ:

Сильфонная подводка для воды как самый надёжный способ подключения

Сильфонная подводка для воды как самый надёжный способ подключения

Теперь рассмотрим металлорукав в изоляции из поливинилхлорида (ПВХ). Популярные марки: РЗ-ЦП и МРПИ. Технология изготовления данного вида шлангов и набор положительных качеств остаются те же, что и для предыдущих изделий. Отличие состоит в том, что они выполнены с изоляционным ПВХ-покрытием, обеспечивающим более высокую степень защиты. Наличие изоляционного слоя классифицирует этот вид металлорукавов, как герметичную конструкцию, с высокой стойкостью к воздействию коррозии, что делает пригодным к использованию в подземных коммуникациях, тоннелях и во взрывоопасных помещениях.

Сильфонная подводка для воды как самый надёжный способ подключения

Особо важно знать, что данный тип шланга ни в коем случае не приспособлен для работы под водой, а также для прокладки на улице, в регионах с низкими температурами. Дело в том, что ПВХ оболочка на морозе разрушается

Следует отметить, что у данного варианта есть еще один немаловажный существенный плюс — в случае пробоя оболочки кабеля изоляционный слой локализует распространение токовой утечки за его пределы, что предохранит обслуживающий персонал от удара током при контакте с ним.

Технические характеристики металлорукавов РЗ-ЦП и МРПИ:

Сильфонная подводка для воды как самый надёжный способ подключения

Сильфонная подводка для воды как самый надёжный способ подключения

Применение сильфонной подводки

Такое изделие может быть с коротким и длинным штуцером. Смесители удобнее подключать подводкой с удлиненным штуцером.

Гофра из нержавеющей стали дополнительно покрывается полимерным материалом, что добавляет стойкости к коррозии и воздействию высокой температуры. Это покрытие защищает от соприкосновения с приборами, проводящими ток. Сильфонная подводка проходит проверки на симметричность витков и наличие трещин. На фитинге шланга указывается изготовитель, вид и дата производства изделия.

Сильфонная подводка используется в таких случаях:

  • Монтажное соединение климатической техники (кондиционеров);
  • Подключение сантехники к водопроводу;
  • Монтаж плит и котлов (для подачи газа);
  • Подключение разбрызгивателей в системах пожаротушения.

Производят два вида сильфонных труб – фиксированные и складные. С помощью последних изготавливают популярные выдвижные лейки для кухонных смесителей. Размеры подводок колеблются в больших диапазонах – от 14 до 80 сантиметров.

Также такие конструкции используют на производствах и предприятиях для подачи нефти, воздуха, газа, химических веществ.

Основные параметры выбора подводки

Подбор гибкого шланга должен основываться на следующих основных параметрах:

  • вид подводки;
  • область применения устройства;
  • размеры шланга;
  • способы подключения изделия.

Виды гибких подводок

В настоящее время выпускаются следующие типы гибких подводок воды:

Какая лучше подводка сильфоновая или армированная? Сравнительная характеристика приведена в таблице.

Любая подводка может быть:

Выбор подводки в зависимости от области применения

Подводка может применяться для подключения холодной и горячей воды. Определяется назначение следующим образом:

гибкая подводка для горячей воды отличается наличием в оплетке красной нити;

гибкая подводка холодной воды маркируется синей нитью в оплетке.

Во избежание недоразумений при использовании подводки специалисты рекомендуют приобретать универсальные гибкие шланги, которые подходят для подключения воды любой температуры. Универсальные подводки отличаются наличием в оплетке нитей обоих цветов.

Подбор оптимальных размеров

Как выбрать подводку по размерам? При определении габаритных характеристик подводки необходимо учитывать:

  • диаметр шланга. Определить показатель можно, опираясь на расход воды того или иного сантехнического оборудования. Оптимальным считается: для подключения унитаза – 8мм, для подвода воды к раковине (кухонной мойке) – 10 мм, для ванны – 15 мм;
  • длина шланга. Подводка должна быть подключена таким образом, чтобы шланг не был сильно натянут и не образовывались лишние перегибы. Любой недочет при подключении подводки приводит к снижению срока службы изделия.

Отдельного внимания заслуживает гибкая подводка Гигант. Она отличается от стандартных изделий увеличенным диаметром, а также повышенной сопротивляемостью к механическим воздействиям и нагрузкам. Также Гигант имеет утолщенные стенки, которые еще больше повышают его надежность.

Возможные способы подключения

При покупке шланга важно учитывать и способы подключения подводки к сантехническому оборудованию и трубам. Гибкий шланг может быть оснащен:

  • накидной гайкой, которая устанавливается на наружную ;
  • резьбой для внутреннего соединения;

штуцером, который подсоединяется к смесителю.

При подборе соединительных элементов важно учесть не только их вид, но и размеры штуцера или резьбы. В противном случае для подключения устройства потребуется переходник. О разновидностях подводок, истории возникновения, областях применения подробно рассказано на видео

О разновидностях подводок, истории возникновения, областях применения подробно рассказано на видео.

  1. резиновая (армированная) подводка должна быть выполнена из качественной резины. Только в этом случае ее можно применять для подключения питьевой воды. Отличить качественную резину от некачественной можно по запаху. Некачественная резина имеет резкий неприятный запах;
  2. оплетка армированной подводки должна быть целостной. Наличие заусенцев, перегибов и иных деформаций приведет к снижению срока службы изделия;
  3. гибкость шланга. Параметр проверяется следующим способом. Необходимо взять подводку за один конец и удерживать ее в вертикальном положении. Если подводка будет сгибаться плавно, то шланг обладает достаточной гибкостью и целостностью. Резкий перепад (перегиб) подводки свидетельствует о применении некачественного шланга или наличии скрытого дефекта;
  4. опрессовка наконечника. Слабое обжатие наконечника является отрицательной характеристикой подводки и приводит к снижению периода эксплуатации изделия;
  5. материал соединительных элементов. Гайки и штуцера могут быть выполнены из алюминия, стали или латуни. Алюминий весьма подвержен механическому воздействию. Сталь подвержена коррозии. Поэтому оптимальным вариантом являются соединительные элементы, изготовленные из латуни;

Проверить материал соединения можно на вес. Алюминий в отличие от латуни легкий материал.

  1. производитель. Целесообразнее приобретать подводки известных фирм, которые гарантируют качество выпускаемой продукции. Можно выделить следующие компании:
  • «Монолит» (Россия). Гибкие подводки выпускаются под маркой Монофлекс;
  • ООО «Нева» (Россия). Подводки с логотипом Аквалайн;
  • Grohe (Германия);
  • Lavita (Корея);
  • Altstream (Турция).

Правильно подобранная и установленная подводка для воды при соблюдении всех условий эксплуатации изделия, указанных на упаковке, способна прослужить длительный период времени. Некачественная подводка может выйти из строя уже на 3 – 5 день применения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
