Газовый шланг для газовой плиты: правильный выбор, гарантирующий безопасность

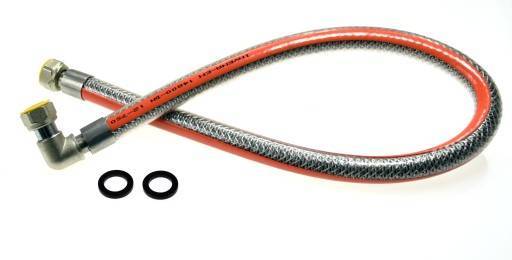

Газовый шланг армированный.

Наиболее распространены резиновые армированные рукава, внешне напоминающие шланги для подводки воды. Снаружи они оплетены стальными нитями. Хотя их называют резиновыми, внутри они содержат полимерный материал. Отличить газовый тип шланга от водопроводного легче всего по цвету вплетённых во внешнюю оплётку нитей, они должны быть жёлтыми.

Газовый шланг для газовой плиты: правильный выбор, гарантирующий безопасность

Шланги в металлической оплётке недорогие и простые в использовании, но некоторые европейские страны установили запрет на их применение

В нашей стране газовщики также рекомендуют постепенно отказываться от них или эксплуатировать с соблюдением мер предосторожности

Пластиковый шланг, находящийся внутри, подвергается такой же деструкции и разрушению, что и резина. Кроме того, сталь хороший проводник электрического тока, так что, подключение необходимо выполнять с обязательным применением прокладок диэлектриков.

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм Длина, м Цена, рубли
1/2 0,4 от 250
0,8 от 290
1 от 320
1,5 от 400
3 от 780
4 от 950
5 от 1150
3/4 0,6 от 350
1 от 450
2 от 700
2,5 от 900
3 от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

  • легко гнутся и растягиваются;
  • выдерживают нагрузку до 6 атм.;
  • эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
  • изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
  • соответствуют техническим требованиям бытовой эксплуатации;
  • максимально возможный срок службы – до 30 лет со дня монтажа;
  • выдерживают влияние электрического тока до 1,5 кВт;
  • большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
  • совместимость с большинством видов газового оборудования и различной фурнитурой;
  • наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Правила безопасности и советы

Придерживаться нужно не только пошаговой инструкции, но и требований по безопасному подключению, в которые входят следующие рекомендации:

  • Соединения и гибкий шланг делают доступными на случай внезапной утечки газа.
  • Максимально допустимую длину в 1,5 м превышать нельзя ни на сантиметр.
  • Не допускается скручивание, перегибание, придавливание, контакт с твердыми поверхностями.
  • Пользоваться в штатном режиме разрешено только после освидетельствования инспектора газовой службы.
  • Перед началом работ подачу газа прекращают и проверяют, чтобы кран был герметичен в перекрытом положении.
  • В процессе монтажа пользуются только специальным оборудованием, крепежом, инструментом, уплотнениями.
  • Запрещается использование несертифицированных комплектующих и уплотнительных материалов.
  • Патрубки после разгерметизации затыкают влажной тканью и освобождают непосредственно перед подключением.
  • Для полудюймовых патрубков в качестве пробки используют обычную крышку от пластиковой бутылки ПЭТ.

После сборки каждое из соединений промазывается водным раствором мыла, чтобы выявить утечку. Пузыри указывают, что соединение необходимо раскрутить, снять уплотнитель, наложить новый и заново скрутить. После этого процедуру проверки повторяют. По окнчаню мероприятий кран перекрывают, и вызывают мастера из Горгаза, который должен произвести осмотр и внести соответствующую отметку в журнал. Даже если инспекции придется ожидать несколько дней, не пользуйтесь печью, так как это небезопасно, если даже все сделано правильно. Только специалист выявит брак плиты, если производитель его допустил.

Популярные статьи  Ламинат для ванной комнаты: выбираем водостойкий вариант, инструкции по монтажу

Выбираем шланг для подключения газовой плиты

Выбор зависит от ряда факторов. Например, нужно учитывать, в каком месте будет стоять печь, в каких условиях — использоваться и т.д. Но основные требования к подводкам не зависят от их типа:

  • Осмотрите выбранный вариант на целостность.
  • Защитное покрытие снаружи тоже должно быть целым и вообще быть.
  • Обязательно проверьте, чтобы лишние соединения или удлинители отсутствовали.
  • Посмотрите, не заржавела ли оплетка, если шланг с металлическим покрытием.
  • Также на шланге обязательно должна иметься отметина желтого цвета. Именно она сообщит, что изделие создано для работы с газом.

Размеры газовых шлангов встречаются самые разные

Размеры подводок могут быть разными. Самые распространенные — 1-1,5 м. С большим запасом длины покупать изделие не стоит — достаточно к значению, полученному во время предварительного замера, добавить процентов 20 от него.

На концах могут быть разные типы соединений — гайка-гайка или гайка-штуцер (мама-папа). Резьба у них обычно ¾ или ½ дюйма. Штуцер имеет резьбу снаружи, гайка — изнутри. Выбирать тип подключения нужно в зависимости от того, какой выход для газа сделан на самой печи.

Газовщики с опытом рекомендуют покупать изделие со внутренним диаметром не менее 1 см, если речь идет о сильфонном варианте. Тогда газ будет подаваться равномерно даже при работе всех конфорок (4-5). И чем больше диаметр шланга, тем лучше.

Как бюджетный вариант можно купить резинотканый шланг. Но все же рекомендуем остановиться именно на сильфонном как на более надежном и долговечном варианте. Резиновый же подойдет для временного подключения.

Сильфонная подводка для газа

Самое главное, какой бы вы не выбрали шланг для подключения плиты, важно, чтобы у изделия были все соответствующие сертификаты, маркировка, а также указание даты изготовления. Причем сертификат должен быть выдан Ростехнадзором РФ. Если такого сертификата нет, то изделие может вполне не отвечать всем требованиям безопасности

Что касается даты изготовления, то это очень важный момент: например, шланг, имеющий в структуре резину, обладает сроком годности. Если он истечет, то изделие становится ненадежным. Обычно такая информация есть в паспорте изделия

Если такого сертификата нет, то изделие может вполне не отвечать всем требованиям безопасности. Что касается даты изготовления, то это очень важный момент: например, шланг, имеющий в структуре резину, обладает сроком годности. Если он истечет, то изделие становится ненадежным. Обычно такая информация есть в паспорте изделия.

Разновидности газовых шлангов

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

  • неустойчивость к механическим влияниям;
  • недостаточный уровень жесткости;
  • небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

  • небольшая цена;
  • способность выдерживать температуру до 50 градусов;
  • широкий диапазон диаметров: 12-25 мм и больше;
  • легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

  • диаметр трубки: 12-25 мм и больше (под заказ);
  • максимальное рабочее давление: 6 атм;
  • длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Популярные статьи  Модульные диваны для гостиной: нетривиальная и функциональная мебель

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

  • применение без диэлектрика (изделие не проводит электричество);
  • возможность подключения к баллону или центральной магистрали;
  • нормальная функциональность при высоком давлении (до 0,63 МПа);
  • много вариантов длины (до 5 м);
  • высокая прочность, устойчивость к растрескиванию;
  • длительный срок эксплуатации: до 20 лет.

Инструкция по самостоятельному подключению

Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.

А еще для подключения понадобится подготовить следующие инструменты и купить материалы:

  • ключи: газовый № 1, разводной 22-24;
  • отвертка для затягивания хомута, если требуется;
  • уплотнители (нить локтайт 55, лен, ФУМ – лента);
  • прокладка ½;
  • газовый рукав;
  • шаровой кран 1/2′;
  • кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.

А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.

Шаг #1: Демонтаж старой плиты

Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.

Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.

Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки

В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.

Шаг #2: Выполнение замены крана

Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.

Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.

После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.

Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать

Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.

Шаг #3: Подсоединение гибкого шланга к плите

С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.

Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.

Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем

Когда работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.

Основные производители сильфонной газовой подводки

Лидером на рынке по производству сильфонных шлангов считается итальянская компания Emiflex, которая также прошла сертификацию в России. После проведения некоторых исследований одобрение на использование шлангов этой фирмы дала государственная организация Ростест. Помимо этого, производитель получил соответствующее разрешение в Госгортехнадзоре, который одобрил применение продукции для подключения бытового газа в жилых помещениях.

Газовый шланг Emiflex отличается следующими техническими характеристиками, которые делают компанию лидером рынка:

  • изделие предназначено для работы с природным и сжиженным газом;
  • максимальное давление газа, на которое рассчитано изделие, составляет 7 атм.;
  • устройство можно эксплуатировать без потери свойств при температуре от -20 до +100 °С;
  • толщина металлического сильфонного шланга – 2,1 см;
  • допустимо растягивать изделие в два раза относительно его первоначальной длины;
  • выпускаются шланги различных диаметров сечений – 1, 1/2, 3/4 (в дюймах);
  • среди типов креплений доступны такие варианты, как гайка-гайка и гайка-штуцер;
  • внешнее покрытие сильфона защищает изделие от воздействия химических моющих средств.
Популярные статьи  Стулья деревянные для кухни: элегантность в гармонии с практичностью

Максимальная длина газового шланга Emiflex, который сертифицирован в Европе, составляет 2 метра. Для производства устройств используется нержавеющая сталь, имеющая маркировку AISI 316 L. Дополнительно в комплекте к шлангу идет алюминиевая прокладка, которая применяется при установке

Производитель обращает внимание на то, что удлинение рукава возможно только при монтаже. Недопустимо растягивать шланг в процессе эксплуатации

Другим сертифицированным итальянским производителем на территории Российской Федерации является фирма Idrosapiens S.R.L., которая также имеет европейский сертификат качества, подтверждающий соответствие изделия нормам бытового использования.

Газовый шланг для газовой плиты: правильный выбор, гарантирующий безопасность

Газовый шланг фирмы Idrosapiens S.R.L. отличается прекрасными техническими характеристиками

Газовые шланги этой фирмы гарантируют качественную и безопасную эксплуатацию на протяжении 15 лет. При этом не исключается и более длительное применение, но уже без предоставления гарантии от производителя. Ниже приводится таблица, в которой указывается цена газовых шлангов итальянских производителей.

Размер, дюйм Длина, м Производитель и цена, рубли
Emiflex Indrosapiens
1/2 0,5 1350 1300
0,75 1700 1500
1 1850 1650
2 3800 3450
3/4 0,5 1700 1550
0,75 2000 1750
1 2500 2150

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

  • Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
  • Не допускается наличие стороннего подсоединения приборов к газовой плите;
  • Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
  • Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
  • Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
  • Не допускайте сильных изгибов и перекручивания;
  • Необходимо обеспечить защиту металлической оплетки от конденсата;
  • Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
  • Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:
