Вентиляторы для вытяжки канальные бесшумные: виды, особенности

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

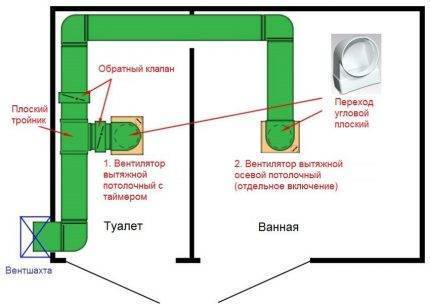

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

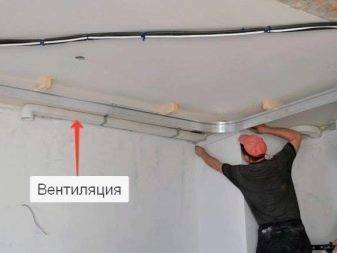

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

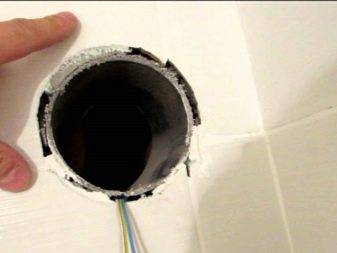

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

Убедиться, что провода, выведенные для вентилятора, обесточены.
Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.

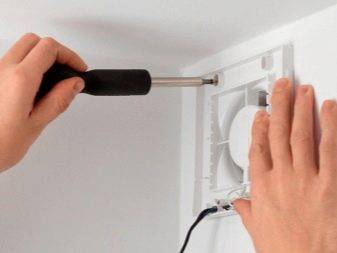

Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Критерии выбора бесшумных канальных вентиляторов для вытяжки

Выбирая подобное оборудование, следует обратить внимание на качество исполнения изделия. Края должны быть ровными, без задиров и наплывов

Не стоит стесняться спросить у продавца о качестве товара, были ли возвраты. Нужно внимательно изучить техническую документацию и сертификат соответствия.

Центробежные канальные вентиляторы обладают большей производительностью
Полезный совет! Требуйте заполнения гарантийного талона на Ваших глазах. Магазин обязан при Вас поставить в него свою печать. Если она уже проставлена, возможно, что этот прибор для вентиляции был продан, но его вернули по каким-либо причинам.

Бесшумные вентиляторы для вытяжки в ванной, на кухне или во всех помещениях, при покупке нужно проверять. Попросите консультанта, чтобы он при Вас включил прибор в сеть. Так можно быть уверенным в работоспособности изделия. Ведь отдав его впоследствии на гарантийный ремонт можно долго ждать возврата, а значит и монтаж вентиляционной системы остановится.

Обратите внимание на корпус прибора. На нем не должно быть сколов, трещин, царапин или вмятин

Упаковка не должна быть повреждена.

Чистку решетки вентиляции нужно производить регулярно

Установка и подключение

После выбора и приобретения необходимого устройства встает вопрос о подключении бесшумного вентилятора. Это простой процесс, сам монтаж не занимает много времени и усилий. Достаточно обладать минимальными знаниями в электричестве и навыками в строительстве.

Существует универсальный алгоритм определенных действий, который поможет вам справиться с монтажом вентилятора быстро и просто.

При наличии керамической плитки на стенной поверхности необходимо предварительно разметить отверстие под воздуховодный канал. После чего вырезать его при помощи болгарки.
Для более комфортного монтажа верхняя крышка вентилятора снимается.
Далее необходимо проделать вывод электрической проводки для вентилятора. Для этого протяните проводку от проводов, ведущих к выключателю.
Используя сверло, проделайте пазы для того, чтобы необходимые провода можно было вывести.

Установите вентилятор и закрепите при помощи болтов.
Далее необходимо подсоединить проводку к клемме. Не имеет значения, к какой именно клемме провести провода (к фазе или к земле). Изолируйте их.
После чего на первоначальное место по центру прикручивается верхняя защитная крышка. Она несет защитную функцию, оберегая моторчик от пылеобразования. Запустите устройство, и проверьте корректность работы.
Подтяните все крепежные болтики.

Подключить бесшумный вентилятор в ванной комнате можно посредством выключателя в зависимости от выбранной модели устройства. При накладном выключателе – вентилятор крепится к стенной или потолочной поверхности на входном отверстии вентиляционной системы. Канальная модель монтируется напрямую к вентиляции. А декоративная сетка прикроет оставшееся отверстие.

Более глубоко помещенный вентилятор в вентиляционную систему создает меньшее количество шума.

Распределительная коробка и вентилятор – вот к чему необходимо подвести кабели питания. Допустимо подключение бесшумного вентилятора на одном уровне со световым выключателем. Но практичнее будет воспользоваться двухклавишным выключателем.

Ставить вытяжку на потолок желательно одновременно с выключателем. Во время управления бытовой конструкцией должна быть правильно настроена электросхема и реле. Схема отвечает за многие функции конструкции.

1 В чем смысл бесшумного варианта

Ни для кого не является секретом тот факт, что даже самые «тихие» агрегаты воздухообмена, производят определенный шум при эксплуатации. Если говорить о минимальных значениях звука, то средний показатель находится на уровне 35 дБ. Для человеческого уха это аналогично шепоту. Впрочем, даже такие бытовые приборы при продолжительном воздействии вызывают раздражение.

Если установить бесшумный вентилятор вместо обычного, можно обеспечить комфортный для человеческого уха условия. Громкость таких приборов составляет 20-25 дБ, что соизмеримо с очень тихим шепотом. На расстоянии в 1.5 м от работающего агрегата, движение лопастей практически не различимы.

Зависимость шума от режима работы и производительности аппарата

Устройство канальных вентиляторов

Конструкция малошумных и тихих канальных вентиляторов создаёт условия для снижения шума при работе установки. Здесь три важные части:

Крепление двигателя к корпусу вентиляционной системы. При вращении лопастей и движении воздушного потока происходит вибрация, которая передаётся на всю вытяжную систему. Чем сильнее вибрация, тем сильнее система издаёт шум. Её и надо понизить. Для этого бесшумный вентилятор для вытяжки устанавливается на специальные резиновые втулки, которые гасят вибрационные волны. Таким образом, вентилятор вибрирует внутри воздуховода или канала, не передавая волны на последние.
Специальные высокоточные подшипники. Это детали, в которых вращается вал электродвигателя и создаётся биение оси. Это биение и составляет львиную долю от всего издаваемого вентилятором шума. Новые подшипники снижают уровень звука в несколько десятков раз.
Корпус вентилятора. Изготавливают его из пластика в виде монолитной конструкции. Нет соединяющихся частей, не стыков и зазоров, которые в процессе вибрации прибора издают шум.

Есть ещё один показатель, который отвечает за бесшумную работу вытяжного вентилятора точность подгонки всех узлов и деталей между собой, плюс точная подгонка самого прибора под монтажные параметры вентиляционной системы дома.

Производители канальных вентиляторов

Вентиляторы для канального монтажа представлены на рынке большим количеством моделей с разным диапазоном производительности. Витрины магазинов постоянно пополняются новыми предложениями от производителей. Чтобы не путаться при покупке, специалисты ВыборЭксперта отобрали только надежных производителей:

Vents – украинский изготовитель вентиляционного оборудования, в ассортименте которого около 10 000 позиций. Среди них приточные агрегаты, вытяжные установки, бытовые и промышленные вентиляторы. Компания работает с 90-х годов и поставляет продукцию в Евразию, Америку и Австралию.
Soler & Palau – испанский производитель канальных вентиляторов, агрегаты которых отличаются высокой производительностью и бесшумной работой. Компания регулярно следит за качеством продукции, ежегодно выпускает громкие новинки. Изготовитель относится к лидерам мирового рынка, но сохраняет доступные цены на товары.
Era – компания с 1211 позициями в каталоге и производством площадью 11 000 квадратных метров. Продукция бренда широко известна на всей территории России и стран СНГ.
Dospel – один из крупнейших производителей вентиляционных и вытяжных систем. Фирма поставляет продукцию в 50 стран. Клиенты ценят бренд за лучшее соотношение цены и функционала. Качество товаров Dospel подтверждено многими сертификатами.
Zilon – российский изготовитель вентиляционного и теплового оборудования. На заводах компании выпускается более 150 наименований товаров. Продукция проходит проверку на всех этапах производства. 2-летняя гарантия на все позиции подтверждает высокое качество товаров.
Ванвент – работает с 2002 года, основное направление – производство и оптовая торговля системами вентиляции. Все оборудование бренда отличается долговечностью и надежностью.
Diciti – специализируется на производстве товаров для дома в стильном дизайне. Импортирует свои товары во многие страны по всему миру.

Как выбрать бесшумный вентилятор для вытяжки с учетом параметров помещения, других важных факторов

С учетом приведенных выше сведений не сложно подобрать для ванной вентилятор вытяжной 100 мм, который подойдет к определенному каналу. В этом небольшом помещении, где много ровных отражающих поверхностей, слышны даже тихие звуки. Чтобы исключить дискомфорт в процессе приема расслабляющих водных процедур рекомендуется выбор модели с шумом не более 25 дБ. Для кухни этот параметр можно немного увеличить.

Потребляемая мощность на уровне не более 10÷30 Вт незначительна, поэтому дополнительные требования к электропроводке отсутствуют. Простейшие модели (без управляющей электроники) сложно повредить даже большими бросками напряжения.

Если отмеченного уровня защиты недостаточно, не трудно найти подходящий вариант. При сравнении не следует превышать разумный уровень, чтобы не увеличивать чрезмерно затраты на реализацию проекта. Для предотвращения проникновения частиц от 1 мм (пыли) выбирайте модель с первыми цифрами в параметре IP4 (5). Если нужна надежная защита от сильных струй воды (погружения в жидкость), выбирают соответствующий второй символ: 5 (7).

Для расчета производительности надо определить точно объем помещения по формуле:

О = Д × Ш × В,

где все параметры взяты в одинаковых единицах измерения:

О – объем;
Д – длина;
Ш – ширина;
В – высота.

Рассмотрим пример с ванной комнатой: О = 2 × 3 × 2,8 = 16,8 куб. м. Для этого помещения количество полной замены воздуха за час выбирают с учетом количества пользователей. Стандартное значение для трех человек – 8. Следует сделать небольшой запас для исключения затруднений при пиковых нагрузках (15÷20%). Итоговая необходимая производительность составляет: П = 16,8 × 8 ×1,2 = 160 куб. м/час. Поэтому вычислению подбирают модель с подходящими параметрами.

Пример современного вентилятора с хорошим базовым оснащением

Эта техника при небольшом потреблении электроэнергии (8 Вт) обеспечивает хорошую производительность(115 м куб./час). Она оснащена встроенным таймером, который отключает технику с задержкой в несколько минут. Подачу питания можно сделать от специальной кнопки. Также допустимо применение стандартного выключателя света, датчика концентрации воды в атмосфере помещения. На экране кроме уровня влажности отображается температура.

Разновидности конструкций вытяжек

Вытяжка — это конструкция, которая устанавливается в отверстие в стене или потолке различного диаметра, что по глубине доходит до системы вентиляции дома.

Сама конструкция представляет собой вентилятор, который удаляет из помещения воздух, корпус, панель (чтоб скрыть конструкцию) и кнопку включения-выключения.

Устанавливают вытяжные конструкции профессионалы, так как при неправильной установке могут возникнуть различные проблемы: замыкание, недостаточная циркуляция воздуха или наоборот — сквозняки.

Виды вентиляторов в современных вытяжках:

Оконные. Их конструкция позволяет устанавливать их вместо целого окна или форточки. Они обеспечивают воздухообмен непосредственно с улицы. Существую модели, которые «всасывают» воздух с улицы, выпускают воздух с помещения или могут делать и то, и то (реверсивные вентиляторы).
Крышные вентиляторы. Они монтируются на крыше здания, не подвержены влиянию атмосферных явлений и полностью герметичны. Особенность этого типа в том, что шум от его работы не слышен внутри комнаты.
Канальные вентиляторы. Это те, которые устанавливаются непосредственно в воздуховод. На сегодня существует много различных моделей различного размера, мощности и производительности.

Именно канальные вентиляторы сегодня — замечательный выбор для многих помещений как жилых, так и рабочих и складских

Поэтому стоит обратить внимание именно на этот тип

Канальные вентиляторы

Их лопасти изготавливают из высокопрочного пластика или металла, что влияет не только на крепость конструкции, но и защищает их от воздействия влаги или едких химических веществ в воздухе.

По форме канальные вентиляторы бывают следующих типов: круглые, прямоугольные и квадратные.

Выбор этого параметра канального вентилятора зависит от того, какой формы воздуховод в комнате.

По предназначению канальные вентиляторы делятся на следующие виды:

Бытовые канальные вентиляторы используются в небольших помещениях: в ванной комнате, небольшом складе, чулане. Их производительность, обычно, не более до 3000м3/час и размер до 40 см.
Промышленные канальные вентиляторы обладают большей производительностью 50000м3/час и большие по размеру —до 3м. Они устанавливаются в цехах и больших рабочих помещениях.

Также канальные вентиляторы делятся по типу конструкции:

Осевые канальные вентиляторы — лопасти конструкции транспортируют воздух по своей оси вращения. Такой тип конструкции используется при производстве кулеров для техники, бытовых (настольных или напольных) вентиляторах, вытяжках, некоторых типах авиационных двигателей и прочее.
Центробежные канальные вентиляторы — ротор (часть двигателя) всасывает в себя воздух, а спиралевидные насадки на роторе крутятся при помощи центробежной силы, и таким образом, направляют воздух внутрь помещения. Это конструкция позволяет использовать вентилятор в изогнутых воздуховодах.

Помимо этого, канальные вентиляторы имеют различные параметры, которые подбираются в зависимости от потребностей.

Конструкция и детали канального вентилятора

Как уже было сказано выше, конструкция канальных вентиляторов – это корпус, внутри которого установлен электродвигатель. На валу последнего крепится крыльчатка. Корпус имеет цилиндрическую форму, но длина цилиндра может достаточно большой относительно диаметра или не очень большой. К первым относятся модели, которые монтируются в стены. Ко вторым, которые устанавливаются в системы воздуховодов.

Канальный вентилятор осевого типа в разрезе

Первые снабжаются двумя декоративными решетками, которые устанавливаются на поверхностях стен, расположенных на разных сторонах. Вторые крепятся к воздуховодам специальными коллекторами на хомуты, которые поставляются в комплекте с вентилятором. Последние обычно продаются в собранном виде.

Некоторые модели снабжаются обратными клапанами, которые не дают воздуха при нестандартных ситуациях двигаться в обратную сторону, то есть в помещения здания. Надо отдать должное тому, что хотя вытяжной вентилятор с обратным клапаном стоит дороже, но он защищает внутренние помещения от неправильной работы вентиляционной системы. К примеру, лето, жара, вентилятор «вырубился» по какой-то причине. Если внутри дома температура ниже, чем на улице, то воздух начнет перемещаться в обратную сторону. Обратный клапан этому не даст произойти.

Принципиальная схема разобранного канального вентилятора

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание. Итак, советы специалистов при выборе бытовых вентиляторов:. Итак, советы специалистов при выборе бытовых вентиляторов:

Итак, советы специалистов при выборе бытовых вентиляторов:

Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство. Уровень шума

На такой параметр особенно нужно обращать внимание при покупке дешевых моделей. Функциональность

Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое. Управление

Сенсор или кнопочная навигация. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м 2

Угол поворота. Многие модели имеют угол наклона 45-360 градусов. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

производительность – 2 700 м³/час;
уровень шума – до 25 дБ;
мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

низкий уровень шума в работе (до 24,5 дБ);
длительный срок службы;
обладает большой мощностью(95 м3/час);
встроенный таймер;
сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м

должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

производительность – 320 м³/час;
мощность двигателя – 250 Вт;
уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Порядок проведения монтажных работ

Перед подключением вентилятора в ванной, следует изучить инструкцию, которая описывает подробный процесс монтажа. В соответствии с рекомендациями осуществляется установка выбранной модели вытяжки в санузле или в ванной комнате.

Действия выполняются в определенной последовательности:

Вначале снимаем лицевую крышку и на все участки примыкания изделия к поверхности стены наносим жидкие гвозди, силикон или полимерный клей. Эти материалы обеспечат прочное крепление сравнительно легкого пластика.
Вставляем прибор так, чтобы рабочая часть вместе с электродвигателем полностью оказалась в стене. Плотно прижимаем к месту крепления на несколько минут.
Ставим противомоскитную сетку, которая не позволит различным насекомым и мошкам проникать в помещение.
Прикрепляем лицевую крышку саморезами, которые имеются в комплекте. это действие проводится в последнюю очередь.

При подключении к электропитанию в помещении не должно быть открытых проводов без изоляции. Их помещают в заглубленные вентканалы, используя гофрированный кожух.

При подключении вытяжки к электропитанию необходимо соблюдать меры безопасности. В первую очередь, надо убедиться, что электричество в помещении выключено. Для соединения проводов используют не скрутки, а более надежные клеммные колодки

Многие пользователи подключают вентиляторы через контактную пару к выключателю освещения. Выключатель устанавливают на фазу.

Для удобства при использовании прибора в будущем можно поставить отдельную клавишу для включения вытяжки. Если при посещении ванной комнаты нет надобности в ее работе, то удобно воспользоваться лишь клавишей управления освещением. тогда время нахождения в помещении не будет омрачаться гулом вращающихся лопастей.
