Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

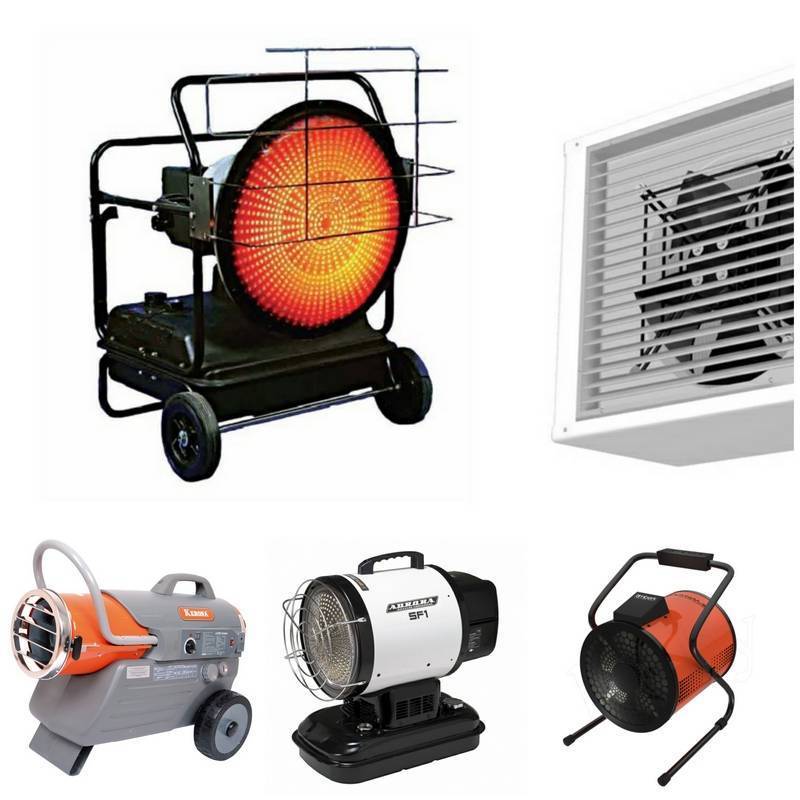

Особенности ремонта дизельных пушек для обогрева помещений

Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.

Как выполнить ремонт дизельной тепловой пушки самостоятельно

Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.

Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы. Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха

Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.

Правила безопасной эксплуатации дизельных приборов

При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов. Важно! Не допускается использование бензина вместо дизеля

Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва. Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

  • сильная сухость во рту;
  • болевые и неприятные ощущения в носу и горле, а также области глаз;
  • головная боль, появившаяся внезапно;
  • тошнота.

Профессиональная модель теплогенератора на дизельном топливе от компании Master

Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.

Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% . Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

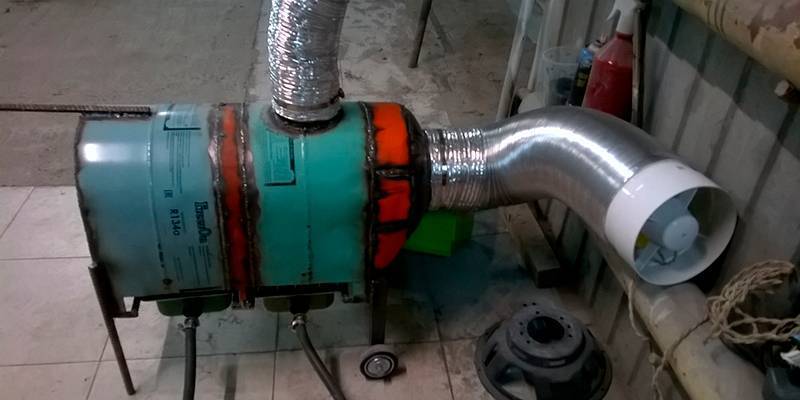

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Из каких частей будет собираться

Перед началом сборки, нужно чётко представлять себе принцип работы устройства.

  1. Имеется некий нагревательный элемент.
  2. С помощью вентилятора воздух распространяется по помещению.
  3. Терморегулятор помогает устанавливать температуру нагрева.
  4. Термодатчик предохраняет прибор от перегрева.

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Следовательно, для изготовления любой тепловой пушки нам потребуются:

  • Корпус из негорючего материала, лучше всего из металла,
  • Вентилятор электрический,
  • Нагреватель (ТЭН, газовая горелка или рассекатель),
  • Электрокабель,
  • Для газовых тепловых пушек нужен баллон и шланг с вентилем,
  • Подставка или опора для корпуса,
  • Контроллеры и термодатчики.

Инструменты

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделкиДля работы нам понадобятся:

  • Отвёртки;
  • Клепатель или сварка;
  • Паяльник;
  • Тестер;
  • Руки, растущие из нужного места.

Если последнее не про Вас, то лучше купить готовую тепловую пушку в магазине.

Расчёты

Прежде чем приступать к сборке тепловой пушки, нужно определиться с несколькими важными аспектами.

Популярные статьи  Ремонт металлических входных дверей: как самостоятельно починить полотно

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Первое, что потребуется рассчитать, это показатель мощности тепловой пушки, который потребуется для обогрева. В среднем, на 10 квадратных метров достаточно 1 киловатта. Но в разных регионах и в разных условиях он варьируется. Приведём несколько величин, которые могут послужить опорой:

  • На юге России для комнаты в 10 метров, где не слишком высокие потолки, достаточно 0.5-0.8 киловатта.
  • В северных районах на ту же площадь нужно уже 1.2-1.5 киловатт.
  • В зависимости от материала стен, щелей и прочих теплопотерь, мощность тепловой пушки приходится увеличивать в два и более раза.

Второй немаловажный фактор-состояние электропроводки. Особенно это актуально для электрических тепловых пушек. Вполне возможно, что слабая проводка не выдержит мощный ТЭН, выбьет пробки или произойдёт замыкание. В таких случаях нужно провести отдельный кабель повышенной мощности от счётчика до розетки, куда будет включаться прибор.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

  1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
  2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
  3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
  4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
  5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

  1. Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
  2. Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
  3. Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
  4. Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
  5. Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
  6. Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
  7. При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
  8. Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
  9. Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
  10. Теплопушки можно заправлять лишь в полностью остывшем состоянии.
  11. Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
  12. Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

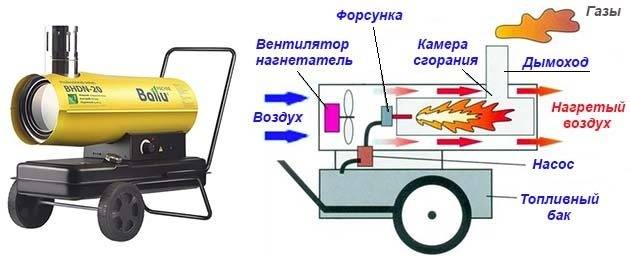

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

  1. Цилиндрический корпус из прочного металла.
  2. Бак с топливом, насосом перекачки и фильтрующим элементом.
  3. Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
  4. Вентилятор для нагнетания воздуха.
  5. Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу

С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

  1. Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
  2. Открываем вентиль, дабы газ начал поступать.
  3. Когда газ загорится, убираем зажигалку обратно.
  4. Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

  1. крепим на горелке металлический диск-удлинитель;
  2. удлиняем трубу, необходимую для газоснабжения прибора;
  3. устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
  4. устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
  5. собираем все устройство грелки целиком;
  6. проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
  7. на второе окончание трубы привариваем металлическое кольцо;
  8. на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
  9. непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

Популярные статьи  Дымогенератор для холодного копчения продуктов: сборка из подручных средств

Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Особенности эксплуатации и ухода

Владельцу теплопушки следует придерживаться таких правил:

  1. Нельзя пользоваться обогревателем при наличии в воздухе паров бензина или растворителя. Для электропушки недопустимой является и повышенная влажность.
  2. Патрубок для отведения выхлопа должен располагаться не ближе 1,5 м ко всякого рода легковоспламеняемым веществам.
  3. Между отключением и последующим включением теплопушки следует выдерживать паузу хотя бы в 2 мин.
  4. Если установка оснащена воздушными фильтрами, их нужно менять или промывать с мылом, по возможности, через каждые 500 часов работы.
  5. Топливные фильтры дизельных и многотопливных тепловых пушек следует прочищать через каждые 2–3 мес. Эксплуатации.
  6. Вентилятор нужно очищать в начале или конце каждого сезона.
  7. По завершении сезона нужно очистить от нагара камеру сгорания, используя для этого пылесос или щётку.
  8. Перевозка дизельных и многотопливных пушек допускается только с пустым топливным баком. Если при опорожнении в сливаемом топливе обнаруживается осадок, бак следует промыть керосином (залить пару литров и взболтать). Без промывки при следующем запуске с большой вероятностью будет забит топливный фильтр.
  9. Не рекомендуется заправлять пушку топливом, оставшимся с прошлого сезона. Правильнее утилизировать такие остатки, а установку заправлять свежим топливом.
  10. Во время хранения теплопушку следует накрыть полиэтиленовой плёнкой или плотной тканью, чтобы она не покрывалась пылью.
  11. Если газовую теплопушку предполагается запитать от сети газоснабжения, то подключение к трубе нужно осуществлять посредством специальной стальной подводки. Чтобы давление газа в месте подключения оставалось постоянным, угол подсоединения должен составлять не менее 10 градусов в сторону выпуска.
  12. Включение пушки в электросеть осуществляют после подключения к трубе.
  13. Установка на газовую пушку баллона с жидким газом и его подключение разрешается выполнять только на открытом воздухе. При этом все места соединений нужно смазать мыльным раствором, чтобы убедиться в отсутствии утечки (при наличии таковой раствор будет пузыриться).
  14. При запуске теплопушки на термостате нужно выставить максимальную температуру. Желаемая температура задаётся после прогрева камеры сгорания и запуска главного вентилятора.
  15. Работа теплопушки обязательно должна завершаться циклом охлаждения: горелка затухает (электронагреватель отключается), но вентилятор ещё продолжает какое-то время работать. В обогревателях заводского изготовления этот режим запускается автоматически при установке выключателя в положение «отключить». Если же просто вынуть вилку из розетки, фаза охлаждения не будет пройдена и установка может выйти из строя в результате перегрева.
  16. Самодельной теплопушке пользователь должен обеспечить охлаждение в ручном режиме: погасить горелку, а вентилятор отключить только после того, как установка достаточно остынет.
  17. Топливные пушки можно заправлять только в остывшем состоянии.
  18. Чтобы исключить утечку топлива, теплопушку следует располагать на ровной устойчивой поверхности.
  19. Вблизи теплопушки и прочего оборудования допускается хранить только суточный запас топлива (не ближе 0,5 м). Основной запас должен храниться в отдельном помещении.
  20. Нельзя завешивать или загораживать работающую теплопушку, особенно отверстия для забора и подачи воздуха. Также нельзя класть на работающую установку вещи для просушивания.

Эффективность тепловых пушек доказана на практике: если нужно прогреть большое помещение или просушить что-либо — более подходящей установки не найти. При этом конструкция её довольно проста, что позволяет смастерить простенькую модель своими руками. Главное — помнить, что такие обогреватели по определению являются очень мощными, поэтому при их использовании, особенно самодельных вариантов, следует быть предельно внимательным.

Агрегат #3 — газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха — такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.

Для создания газовой тепловой пушки понадобятся следующие элементы:

  • баллон со сжиженным газом;
  • горелка;
  • редуктор;
  • металлический корпус;
  • вентилятор;
  • устройство для дистанционного розжига;
  • рама для крепления корпуса.

Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме:

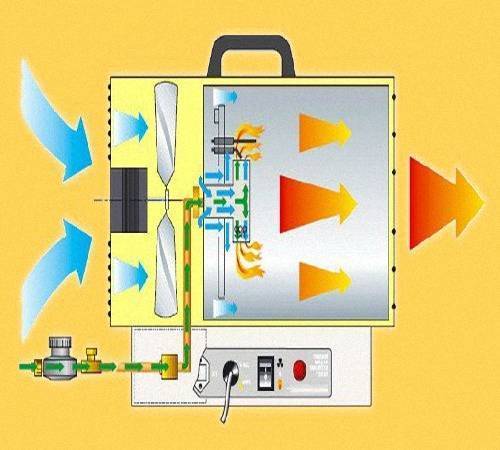

Эта схема наглядно демонстрирует устройство тепловой пушки, работающей на сжиженном бытовом газе. К вентилятору необходимо подвести электропитание

С газовой тепловой пушкой следует использовать только баллоны, которые заполнены газом на профессиональном оборудовании. В баллонах, заполненных кустарным способом, может произойти утечка

Во время изготовления и эксплуатации газовой тепловой пушки рекомендуется придерживаться следующих правил:

  1. Трубы подачи газа в местах соединений необходимо тщательно загерметизировать.
  2. В обязательном порядке установить устройство для дистанционного розжига, поскольку ручной розжиг может привести к взрыву.
  3. Внимательно следить, чтобы газовый баллом всегда был на достаточном расстоянии от обогревателя, иначе баллон перегреется и газ взорвется.
  4. Никогда не использовать с газовой пушкой баллоны, заправленные кустарным способом.
  5. Не оставлять работающий прибор без наблюдения на длительное время.

Еще один важный момент — соотношение мощности газовой пушки и размеров обогреваемого помещения. Нельзя использовать слишком мощное устройство в маленькой комнате, поскольку это может легко привести к возгоранию.

Пушка на отработке своими руками

Конструкция тепловой пушки достаточно проста, поэтому, имея определенные навыки работы, можно попробовать собрать подобный агрегат самостоятельно.

Устройство самодельного нагревателя

Для выполнения прибора самостоятельно можно воспользоваться упрощенной схемой тепловой пушки. В нижней части конструкции располагается бак для топлива, над которым находится вентилятор и рабочая камера. В последнюю подается горючее, в то время как вентилятор нагнетает в помещение горячий воздух.

Самостоятельно сделанное тепловое устройство на отработке обойдется значительно дешевле, нежели приобретенное в магазине, однако его технические характеристики несколько ниже

Помимо этого, в устройстве предусматривается насос, фильтр и соединительная трубка, через которую проходит топливо, форсунка для выхода продуктов сгорания, труба для нагретого воздуха и ряд других элементов.

Необходимые детали и материалы

Перед началом работ следует запастись материалами или готовыми составными частями устройства.

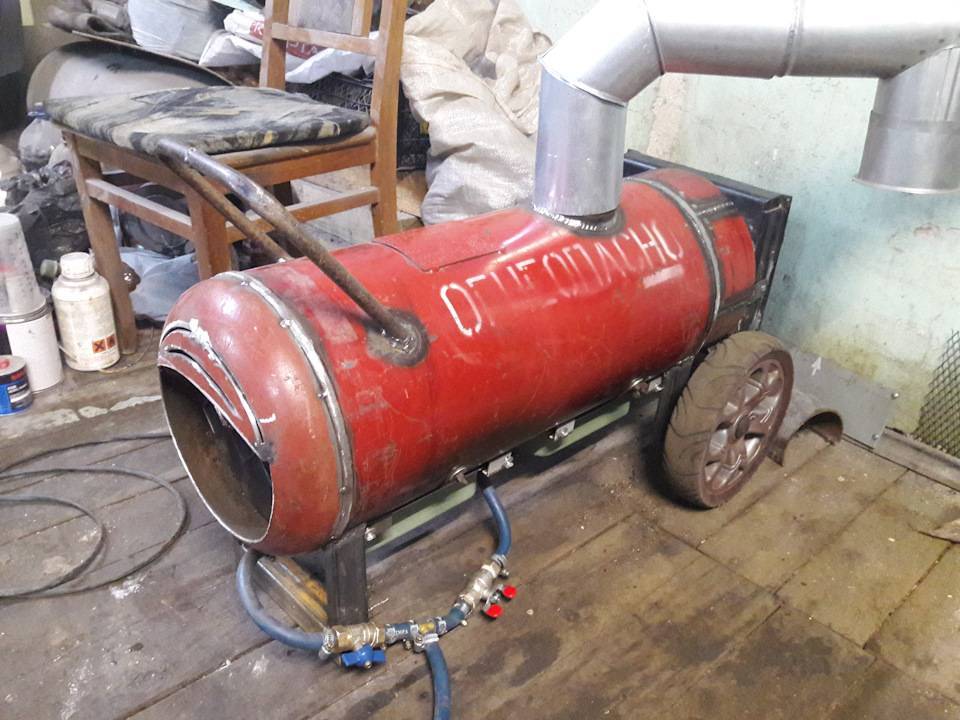

При изготовлении теплового нагревателя на отработанном масле в качестве корпуса можно использовать отпиленную часть старого газового баллона

Корпус тепловой пушки, для которого необходимо использовать толстостенный металл. В качестве этой детали, например, подойдет подходящий по размеру участок трубы или иное подходящее изделие. Можно также сделать корпус из листа толстой нержавеющей стали (3-4 мм), заварив шов.

Камера сгорания. Под эту деталь подойдет металлический цилиндр, диаметр которого вдвое меньше, нежели аналогичный показатель корпуса.

Популярные статьи  Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Топливный бак. Этот элемент представляет собой чашу, сделанную из материала, обладающего низкой теплопроводностью. Подойдет и обычный металлический резервуар, тщательно закрытый теплоизолятором.

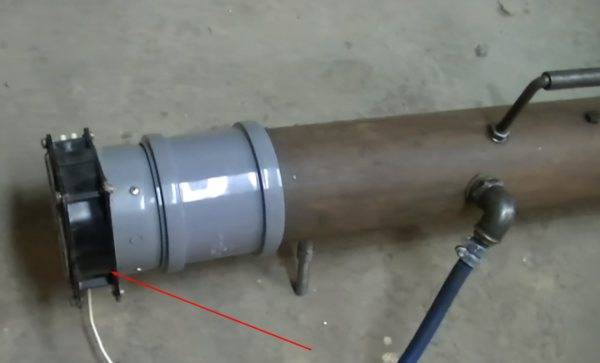

Вентилятор, который необходим для устройства теплового приспособления на отработке, можно приобрести в магазине или воспользоваться имеющимся устройством при условии его хорошего состояния

Вентилятор. Для обеспечения простоты и надежности конструкции предпочтительно воспользоваться надежным и экономичным крыльчатым вентилятором на 220 вольт, который отличается простым использованием и долговечностью.

На нашем сайте есть несколько статей, в которых мы детально рассмотрели, как соорудить тепловую пушку своими руками. Рекомендуем прочесть и их:

  1. Тепловая пушка на разных видах топлива.
  2. Тепловая пушка на отработанном масле.
  3. Дизельная тепловая пушка.
  4. Тепловая газовая пушка.

Монтаж устройства на отработке

Прежде всего следует взять трубу, баллон или другую внешнюю оболочку устройства.

Внизу размещается нагреватель и топливный бак, который нужно отделить от верхней части устройства на расстояние 15 см. Чтобы эта часть прибора выглядела аккуратней, ее можно упрятать в металлический короб.
В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. С двух сторон отсек запаивается, после чего в нем проделываются отверстия для форсунки и дымоотвода. Камера сгорания прочно фиксируется к стенкам корпуса. Рабочий отсек желательно оснастить пьезорозжигом, а также подсоединить к нему вентилятор.
Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр

Важно также организовать выводную трубу из бака, через которую отработка будет попадать на топливный фильтр и форсунку.
Необходимо также решить вопрос об источнике питания вентилятора. Если в пределах досягаемости имеется электросеть, этот элемент можно подключить к розетке

При ее отсутствии придется воспользоваться аккумулятором.

В завершении необходимо прикрыть сетками расположенные вверху отверстия.

Советы по использованию тепловых пушек

Специалисты рекомендуют обратить внимание на следующие моменты при производстве нагревательных устройств:

  • При эксплуатации прибора следует соблюдать правила безопасности: помните, что на расстоянии 1 метра от прибора температура струи нагретого воздуха может достигать 300 °С.
  • Для прогревания помещения площадью 600 квадратных метров, достаточно всего 10 литров топлива.
  • Чистить испарительную чашу, убирая шлак от отработки, необходимо один раз после 20-50-часового функционирования устройства.
  • Не следует допускать, чтобы вместе с отработанным маслом или иным видом горючего в топливный элемент попадала вода. Если в бак попадет большое количество этой жидкости, горелка может потухнуть.

Следует также не забывать о правилах пожарной безопасности: самодельные тепловые устройства лучше не оставлять без присмотра, а также иметь в пределах досягаемости огнетушитель или другое приспособление для тушения возгорания.

Как сделать тепловую пушку на дизтопливе

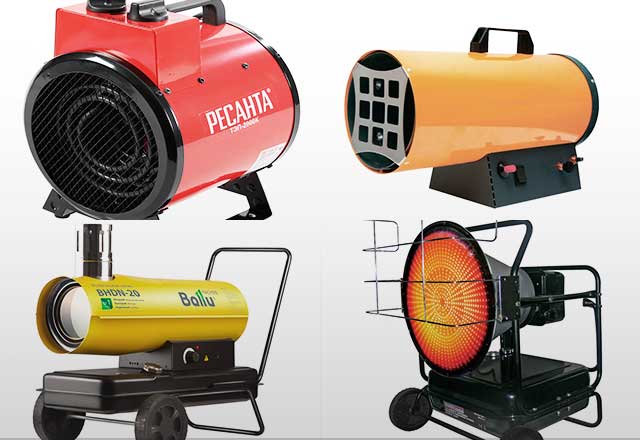

Дизельная тепловая пушка – более сложный вариант обогревателя, нежели электрическая. По способу действия выделяют следующие типы:

  • Пушка обогреватель на дизтопливе с прямым нагревом воздуха. Применяется для обогрева небольших площадей.
  • Пушка на дизельном топливе с непрямым обогревом воздушного пространства. Используется как дизельное отопление складских или производственных помещений.

К первому типу относят теплопушки с простым и эффективным принципом работы, но при этом они крайне опасны. Корпус состоит из двух частей: в одной горит дизельное топливо, в другой установлен вентилятор, который нагнетает горячий воздух через пламя. В связи с тем, что весь процесс происходит в открытом виде, то в отапливаемое помещение вместе с горячим потоком воздуха попадают продукты сгорания топлива.  Поэтому используется чаще всего дизельная тепловая пушка для гаража.

Второй тип по конструкции сложнее и менее эффективен, но зато абсолютно пожаробезопасен и не вредит здоровью. Сделанная дизельная пушка своими руками используется как нагреватель теплообменника, который обогревает площадь помещения за счет отдачи тепла в воздух. К нему подводиться дымовой канал, через который выходят отработанные газы. В качестве топлива также используют бензин. Горелка на бензине обходится несколько дороже, ввиду того, что стоимость горючего выше, нежели дизтоплива. Бензиновая горелка своими руками изготавливается таким же методом, как и дизельная.

Принцип работы

Электрические тепловые пушки работают по принципу конвективного теплообмена. Посредством вентилятора холодный воздух продвигается к нагревательному элементу, а потом подается в помещения, при этом его температура уже заметно выше. У многих современных моделей имеется встроенный термостат, который в автоматическом режиме отключает нагрев, если необходимые температурные показатели уже достигнуты, а потом включает его, когда воздух в помещении остывает. Обычно такой термостат размещен на определенном отдалении от самого устройства, поэтому показывает действительно реальную температуру внутри помещения.

Агрегат #2 — тепловая пушка на дизтопливе

Там, где доступ к электричеству ограничен или невозможен, нередко используют обогреватели на дизельном топливе. Такую тепловую пушку изготовить самотоятельно несколько сложнее, чем электрическую модель. Понадобится сделать два корпуса и поработать сварочным аппаратом.

Как работает такая конструкция?

Нижняя часть дизельной тепловой пушки — это бак для топлива. Сверху размещают само устройство, в котором соединены камера сгорания и вентилятор. Топливо подается в камеру сгорания, а вентилятор нагнетает горячий воздух в помещение. Для транспортировки и розжига топлива понадобится соединительная трубка, топливный насос, фильтр и форсунка. К вентилятору крепится электродвигатель.

Камера сгорания монтируется в центре верхнего корпуса тепловой пушки. Она представляет собой металлический цилиндр, диаметр которого должен быть примерно в два раза меньше, чем диаметр корпуса. Продукты сгорания дизтоплива выводятся из камеры через вертикальную трубу. Для прогрева помещения площадью около 600 кв. м может понадобиться до 10 литров топлива.

Процесс сборки

Нижний корпус должен находиться на расстоянии не менее 15 см от верхней части. Чтобы бак для горючего не перегревался, его следует изготовить из материала с низкой теплопроводностью. Можно использовать и обычный металлический бак, который придется укрыть слоем теплоизоляционного материала.

На схеме наглядно представлено устройство тепловой пушки, работающей на дизельном топливе. Устройство следует закрепить на прочной устойчивой раме

Верхний корпус нужно выполнить из толстого металла, это может быть подходящий отрезок широкой стальной трубы. В корпусе необходимо закрепить:

  • камеру сгорания с вертикальным отводом;
  • топливный насос с форсункой;
  • вентилятор с электродвигателем.

Затем устанавливают топливный насос, а из бака выводят металлическую трубу, через которую топливо подается сначала на топливный фильтр, а затем на форсунку в камере сгорания. С торцов верхний корпус закрывают защитными сетками. Об электропитании для вентилятора придется позаботиться отдельно. Если нет доступа к электрической сети, следует использовать аккумулятор.

При использовании дизельной тепловой пушки важно придерживаться правил техники безопасности. Даже на расстоянии метра от корпуса направленный поток горячего воздуха может достигать 300 градусов. Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей

Не рекомендуется использовать это устройство в закрытых помещениях, поскольку продукты сгорания дизельного топлива могут представлять опасность для здоровья людей.

Помимо агрегата, работающего на дизельном топливе, для тепловых пушек применяют и другие виды жидких горючих материалов, например, отработанное машинное масло. Интересный вариант такого устройства на “отработке” представлен в следующем видеоматериале:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
