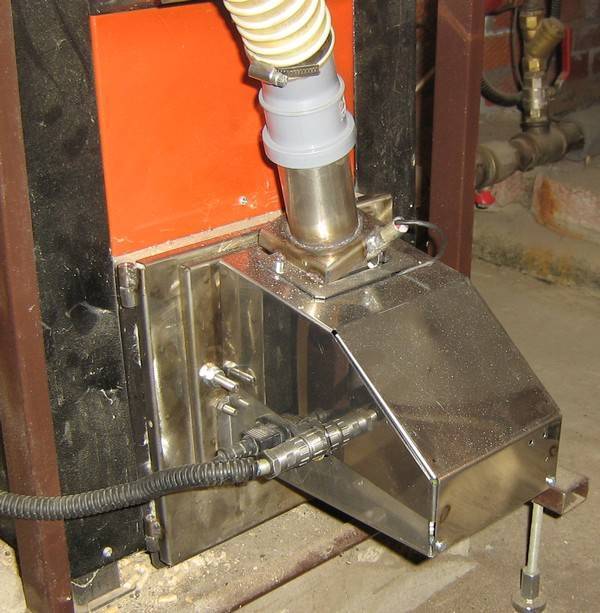

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

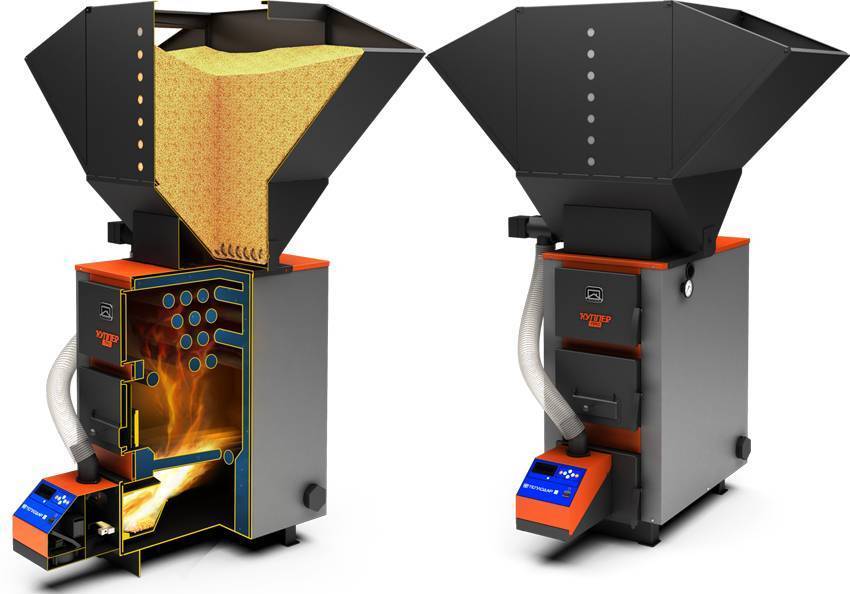

Промышленный образец

На современном рынке отопительных приборов существует множество моделей котлов, где в качестве топлива применяется древесина, а точнее, ее измельченные отходы. В зависимости от технических характеристик изделия, печи на опилках могут обогревать только дом или дополнительно еще и хозяйственные постройки. Существует стандартная схема, позволяющая обеспечить горячее водоснабжение для отопительной системы и домашних нужд, где основным элементом служит двухконтурный твердотопливный пиролизный котел. Производительность тепла в данном случае зависит от мощности котла на опилках, а также качества и количества заданного топлива.

Преимущества современных агрегатов

Основными достоинствами заводских отопительных приборов для дома являются:

  • максимальная автоматизация горения топлива и стабильное поддержание необходимой температуры. Котлы на щепе самостоятельно контролируют, насколько заполнен бункер накопителя, из которого осуществляется шнековая подача опилок в котел. Благодаря тому, что вовремя срабатывает защитная автоматика, противопожарные шнеки не позволяют пламени перекинуться обратно на бункер;
  • автоматический режим выброса золы в специальный сборник избавляет хозяев от остановки системы для ручного вмешательства в очистительную систему. В данном случае отопительные котлы на опилках останавливают свою работу исключительно в случае неполадок с целью их устранения;
  • теплогенератор на опилках отличается экологической чистотой, ведь здесь горение не сопровождается выбросом золы из трубы в атмосферу, а прогретый воздух проходит несколько степеней очистки от тяжелых частиц, и лишь затем поступает в помещение. Тем временем зола, осажденная специальным циклоном, утилизируется без вреда для окружающей среды;
  • абсолютное большинство котлов, работающих на прессованных или рассыпчатых опилках, отличается надежной работой и высокой эффективностью теплоотдачи;
  • полная автоматизация контрольной системы, которая сканирует оборудование на наличие неисправностей и сигнализирует оператора о возможных погрешностях в работе, если таковые имеют место быть.

Минусы котлов заводской сборки

Данный вид устройств, генерирующих тепло, практически не имеет недостатков, разве что их стоимость в зависимости от марки и модели бывает уж очень высокой. Также иногда возникают проблемы с заменой вышедших из строя комплектующих, которые нужно заказывать у завода-производителя и ждать доставки товара, что проблематично в отопительный сезон, когда остановка системы очень нежелательна.

  1. Процесс начинается с автоматической подачи опилок в бункер, снабженный системой подвижных полов, откуда они поступают на транспортер.
  2. Спрессованный или рассыпной древесный материал хранится в бункере до тех пор, пока отсек с горелкой для сжигания опилок не будет опустошен, после чего в работу вступают подвижные полы. При полном заполнении бункера топливо не будет подаваться до тех пор, пока емкость не начнет опустошаться.
  3. На следующем этапе древесная стружка из бункера подается в котел при помощи шнека для щепы и опилок.
  4. После поступления в камеру сгорания топливо сжигается в полном объеме благодаря воздушному поддуву. Далее работа котла выполняется беспрерывно по одинаковому циклу, рассмотренному в этих четырех пунктах.

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой

Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

Виды горелок

Пеллетные горелки имеют несколько видов. Их обзор позволит определиться с тем, какая лучше всего подходит для определенных условий. В большинстве случаев для функционирования пеллетной горелки требуется электричество, которое приводит в действие механизмы подачи пеллет. Можно ли что-то сделать, если оно часто пропадает?

С принудительным забором

Такие пеллетные горелки считаются одними из самых лучших в плане пожаробезопасности, они используются, например, в котлах Теплодар. Но за горелку с таким механизмом придется отдать немалую сумму, которая легко достигает 3 тыс. долларов США. В горелках с принудительным забором есть несколько механизмов, благодаря которым происходит подача пеллет. Один из них подразумевает задействование пневматической системы, а второй – шнека. Безопасность обеспечивается за счет того, что канал, по которому перемещаются пеллеты идет снизу вверх. Огонь, как известно, двигается в обратном направлении, поэтому его спуск в бункер маловероятен. Пневматическая система для пеллетной горелки имеет максимальную безопасность. Это так, ведь пеллеты подаются порциями и не остаются в трубе, по которой движутся. Для горелок с пневматической системой подачи можно устанавливать большие бункеры, которые загружаются не чаще раза в месяц.

Шнековые подающие механизмы для пеллетных горелок, например, Теплодар состоят из двух основных узлов. Одним из них является шнек, который производит забор пеллет из бункера. Он ссыпает материал в другой приемник, из которого еще один шнек поднимает пеллеты уже непосредственно в горелку. В этом случае попадание огня от горелки к массе еще остается. Это связано с тем, что пеллеты находятся по всей протяженности шнека. Чтобы дополнительно обезопасить механизм, инженеры делают узел, который подходит к горелке из материала, который плавится и самозатухает. Он выступает в роли предохранителя, чтобы отсечь путь огню.

Обратите внимание! В некоторых случаях в системах с принудительной подачей бункеры устанавливают на котел. Такое решение становится рациональным, с точки зрения экономии пространства, но уже не таким пожаробезопасным

Популярные статьи  Освещение в гараже своими руками

Одним из недостатков пеллетных механизмов с принудительной подачей, таких как Телподар, является их зависимость от наличия электрической энергии. Если она пропадет, то подача пеллет прекратиться, и система отопления может выйти из строя. Питать приходится два электродвигателя. Если с перепадами питания в вашей местности нет проблем, тогда можно приобретать дополнительный наддув воздуха. Он позволяет увеличить эффективность при сгорании пеллет, а соответственно повысить КПД всей системы. Большее распространение получают механизмы с ретортой. Огненная чаша показала свою проблемность при сбоях. При этом происходил засор самой чаши и требовалась частая чистка. В ретортных горелках сгорание пеллет и пиролизного газа происходит в самой горелке.

Обратите внимание! Максимально автоматизировать процесс с выбором температуры и количеством подачи пеллет поможет контроллер пеллетной горелки. Он собирает данные с датчиков и подает необходимые команды механизмам

Гравитационная

Гравитационное устройство подачи пеллетного механизма значительно проще в обращении. Также такой прибор способен функционировать без электричества. Суть заключается в том, что пеллеты ссыпаются под собственным весом. Отечественными производителями таких горелок являются Пеллетрон и Бегемот. Запустить изделие от Пеллетрона и Бегемота можно простой регулировкой заслонки подачи и регулятором тяги на дымоходе. Но недостатками горелок от Бегемота и Пеллетрона является большая вероятность возгорания пеллет, которые находятся в бункере. Это связано с тем, что сам бункер закреплен на отверстии, через которое осуществляется подача пеллет в горелку. КПД у таких пеллетных изделий меньше, чем у тех, что имеют принудительную подачу.

Чтобы решить вопрос пожароопасности, производители стараются ставить на такие пеллетные приборы специальные термические заслонки. Если пламя вырывается из очага и движется в сторону бункера с пеллетами, тогда от нагрева срабатывает специальный шлюз, который просто перекрывает коридор движения. Другим интересным методом защиты является двойной колосник. Он представляет собой несложный механизм. Верхняя его часть подходит к бункеру и берет требуемое количество пеллет. После этого она смещается в зону горения с пеллетами. Вторая часть в этот момент сбрасывает золу в приемник, откуда ее можно чистить.

Обратите внимание! Двойной колосник также нуждается в наличии огневого шлюза. Связано это с возможностью заклинивания механизма и проскакивания огня к пеллетам в бункере

Как сделать пеллетную горелку своими руками

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

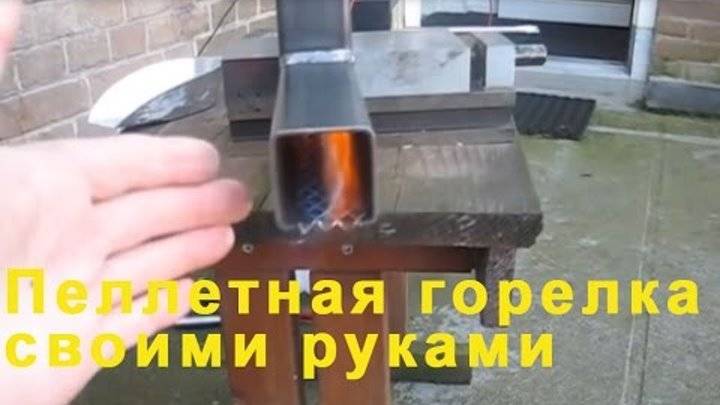

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

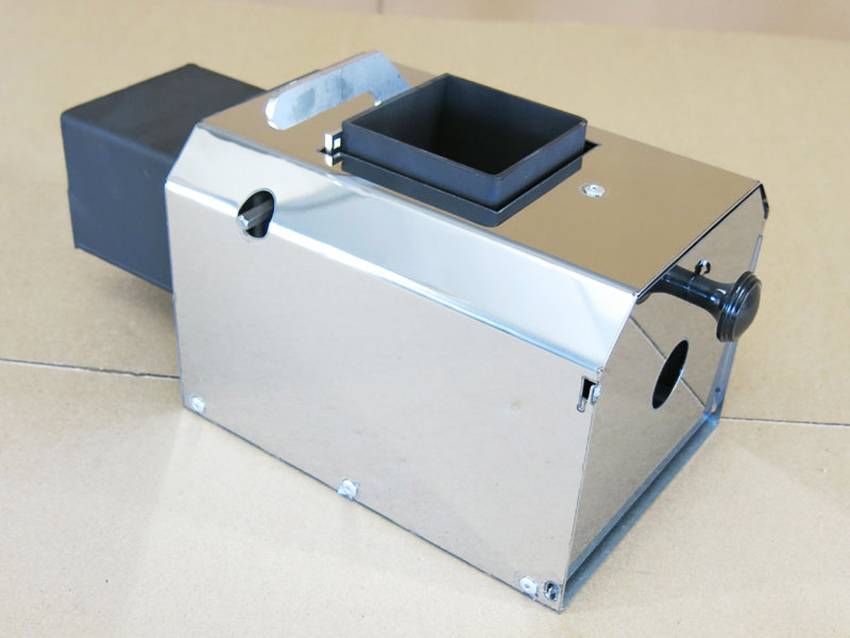

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

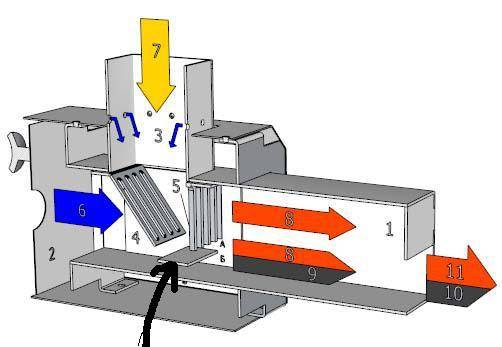

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

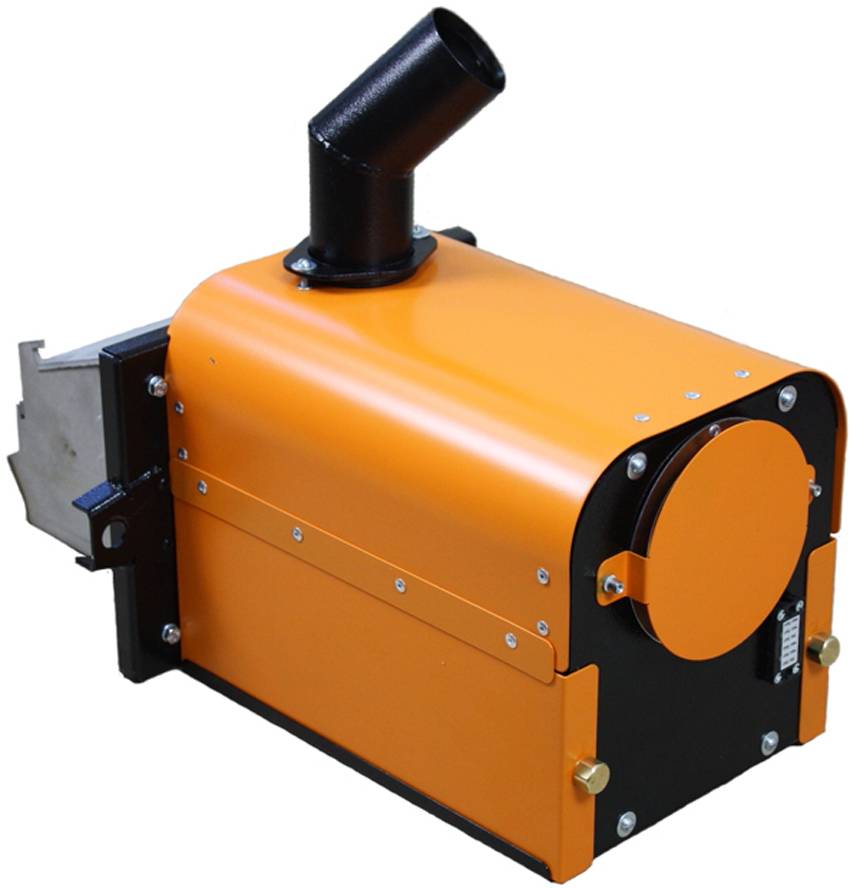

Детали пеллетной горелки

Каминные

Эти модели рассчитаны на постоянное горение пеллет. Нагнетательные системы (вентиляторы) не требуются. Зато обязательно должна присутствовать естественная тяга в дымоходе, потому критически важны параметры дымового канала. Очень большое значение имеет стабильность поступления воздуха.

Популярные статьи  Обои в зал в квартире: фото идеи для создания оригинального интерьера

Стокерные

Их альтернативное название — горизонтальные горелки. Пламя всегда ориентируется вбок. Для работы требуется применять лишь специальные гранулы, которые исключают образование золы. И тем не менее очищать горелочное устройство потребуется регулярно.

Противоположный вариант — роторные, они же вертикальные, устройства. Как свидетельствует название, пламя будет ориентировано кверху. Такое решение позволяет радикально сократить требования по качеству горючего. Да и специальная очистка если и требуется, то очень редко. Но и на этом перечень возможных типов горелок не заканчивается.

Ретортные

Популярностью пользуется ретортная разновидность. Ее еще называют устройствами объемного горения. Гранулы поступают снизу вверх за счет шнекового устройства. Воздух просачивается сквозь отверстия чаши, которые находятся по всему ее периметру. В таком варианте непременно используется теплообменник оригинальной конструкции.

Гравитационные

Что касается энергонезависимых гравитационных горелок, то они в основном изготавливаются своими руками. Такие модели позволяют отказаться от электропитания котлов. Разумеется, только в том случае, когда отсутствует другая, нуждающаяся в электричестве, автоматика.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

В гравитационных системах гранулы будут поступать напрямую из бункера. Воздухообмен происходит за счет естественной конвекции. Чтобы отрегулировать интенсивность горения, придется двигать шиберную заслонку на дымоходе. Подобное решение, несмотря на свою автономность от электропитания:

  • может спровоцировать воспламенение пеллет внутри бункера при появлении обратной тяги;
  • не обеспечивает КПД выше 90%;
  • требует большого числа ручных манипуляций.

Сбои в работе и их устранение

Чтобы обеспечить беспроблемное функционирование пеллетного котла, необходимо в первую очередь правильно расположить и установить отопительное оборудование. Площадь под установку должна быть прочной, способной выдерживать не только массу самого оборудования, но и вес бункера, наполненного пеллетами.

Стены и пол в обязательном порядке изолируются негорючими материалами. Монтаж вентиляции и дымоотвода осуществляется только из негорючих, долговечных и качественных материалов.

Известно несколько относительно простых сбоев в работе пеллетного оборудования, которые вполне могут быть устранены самостоятельно:

  • повышенный уровень расхода топлива может быть вызван некачественными пеллетами, или резким понижением температурных показателей на улице;
  • появление искрения из дымоотводной трубы чаще всего бывает спровоцировано засорением зольников продуктами сгорания;
  • появление дыма и хлопков при открывании дверцы отопительного котла, как правило, является результатом засорения жаровых и дымоходных труб;
  • недостаточный прогрев помещения отмечается при неправильном выборе мощности котла, недостаточном количестве радиаторов отопления или при наличии в системе воздушной пробки.

Мода на пеллетные котлы пришла из Германии. Пеллетный котел своими руками изготовить можно, переделав обычный твердотопливник.

Инструкцию по изготовлению буржуйки из подручных средств вы найдете тут. Изучайте и делайте.

Как показывает практика, самые сложные узлы и элементы целесообразно приобретать в уже готовом виде. Горелка, «колосовик», печные дверцы, датчики и программаторы, вентилятор и электрический двигатель заводской сборки всегда более предпочтительны, чем оборудование, собранное своими руками.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

  • камера сгорания (в виде трубы круглого или прямоугольного сечения);
  • загрузочный бункер для топлива;
  • шнековый конвейер для подачи сыпучего топлива;
  • вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

  1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
  2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
  3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
  4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

  • В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
  • Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

  • экономное расходование топлива;
  • минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
  • небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процессаУстройство пеллетной горелки

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

  • Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
  • Приводного электродвигателя;
  • Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
  • Специального датчика, контролирующего количество кислорода в отработанных газах;
  • Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
  • Камеры сгорания со встроенной колосниковой решеткой;
  • Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
  • Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.
Популярные статьи  Раствор цемента пропорции и расчет онлайн

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

  1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
  2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
  3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
  4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
  5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Топка печи гранулами-пеллетами вручную

Одним из наиболее простых и дешевых форматов использования подобных гранул подразумевает ручное добавление топливо в печь. Для многих людей этот процесс кажется излишне сложным и непонятным, так как с первого раза не удается рассчитать точное количество топлива и время его добавления.

Уже через несколько раз вы сможете понять особенности процесса и с легкостью будете контролировать мощность пламени и «рабочую» температуру горения.

Топить печь пеллетами можно в обычной печи без существенных доработок:

  1. Самым простым способом является монтаж специализированной корзины в печь. Она имеет мелкоячеистую структуру, что предупреждает проваливание прогоревших пеллет в зольник. Стоимость подобных изделий крайне демократична, поэтому ее может позволить каждый владелец печи.
  2. Если желаете выполнить работу самостоятельно, не покупая дополнительные изделия, то следует вручную уменьшить щели между колосниками. Для этого требуется заново переварить решетку с уменьшением просвета или установить специальную сетку, которая выполняется из утолщенной проволоки.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Пеллетная горелка своими руками: быстрая сборка и автоматизация процесса

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.
