Самодельные станки и приспособления для домашней мастерской: изготавливаем своими руками

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

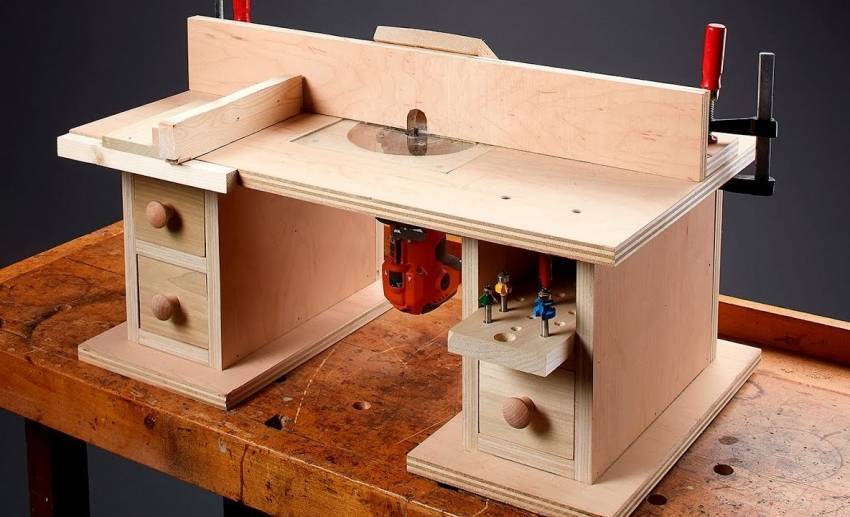

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

Съемник для подшипников своими руками

Очень часто именно такой самоделки не оказывается под рукой в гараже при ремонте, не требующем привлечения специалистов сервиса.

Ведь им снимают с валов не только подшипники, но и шестерни, также они помогут выпрессовать и запрессовать сайлент-блоки и прочее.

Съемник для подшипников заводского изготовления стоит довольно дорого, а изготовить это устройство самостоятельно не так уж и сложно:

Даже если у вас нет сварки, а съемник нужен срочно, то между полосами корпуса съемника из видео можно зажать удлиненную гайку с выборками-упорами. Или использовать конструкцию с мощной пластиной с просверленными отверстиями, как на фото, где гайки могут работать просто на упор и без сварки. Но небольшую сварочку, способную закрепить такие элементы, полезно также иметь в гараже.

Для строительства собственными силами

Тема строительства или ремонта, наверное, волнует каждого. И, естественно, каждый, кто им занимается, желает закончить его побыстрее с минимальными финансовыми затратами. Поэтому, если вы хотите сэкономить, можно некоторые материалы для строительства изготовить собственными силами. Например, это могут быть стеновые СИП-панели или такой полезный инструмент, как виброплита, необходимость в которой часто возникает у многих владельцев приусадебного участка.

Самодельные СИП-панели

Для их изготовления нужно приготовить ровную жесткую площадку. Уложив на нее лист ОСП толщиной 10−12 мм резиновым шпателем с зубцами нанести на него клей.

Затем на клей уложить листы пенопласта марки 25−30. После этого сверху на уложенный пенопласт, так же, как и на нижнюю плиту ОСП, наносится клеевая масса, а сверху укладывается второй лист ОСП.

Если изготавливается одновременно несколько плит, укладываемых стопкой, работу следует производить быстро, пока клей не застынет. Обычно таким способом можно заготовить не больше 4−5 панелей за один раз.

После заготовки для сформированных плит нужно создать давление с помощью пресса. Так как в домашних условиях, естественно, гидравлического пресса нет, его можно заменить толстым фанерным листом, уложенным на заготовленные СИП-плиты по всей плоскости и пригруженным на 2−3 часа, например, несколькими мешками с цементом, песком или другим грузом. Можно воспользоваться даже легковым автомобилем, заехав на фанерный лист по заранее сделанной эстакаде.

Изготовление виброплиты

Чтобы изготовить самодельную виброплиту, нужно будет приготовить:

1. Электрический двигатель с эксцентриком марки ИВ-98Е, который является основной деталью виброплиты.
2. Стальной лист, толщиной не менее 8 мм размером 450х800 мм. Его можно заказать на любой металлобазе.
3. Два куска швеллера длинной не более 400 мм.
4. Дюймовую трубу для рукоятки и две резиновые втулки для ее крепления.
5. Из инструментов понадобится аппарат для сварки, болгарка и набор гаечных ключей.

С узких сторон плиты, отступив от краев по 80−100 мм, сделать надрез болгаркой примерно на глубину около 5 мм. После этого загнуть края в сторону надреза под углом примерно 250 и приварить их сваркой. Загибы нужны для того, чтобы виброплита не погружалась в уплотняемый ею материал и свободно перемещалась по его поверхности.

Затем поперек плиты на определенном расстоянии, рассчитанном под крепление электродвигателя, привариваются два швеллера полками вниз. Через заранее просверленные отверстия в швеллере, с помощью болтов М10, к ним крепится электровибратор.

Рукоятка, изготовленная из трубы, крепится к вибратору через мягкие резиновые втулки, которые можно купить в магазине автозапчастей или в строительном магазине в отделе крепежных деталей.

Таким образом, можно своими руками изготовить массу полезных в хозяйстве вещей, потратив на это лишь часть тех денег, что пришлось бы заплатить при покупке готового изделия. Надо лишь приложить некоторые усилия и обладать определенными умениями.

Циркулярный агрегат

Если человек хочет изготовить лишь циркулярный станок, то лучше всего воспользоваться ручной циркуляркой, приобрести ее специалисты могут в магазине. Самоделки не приспособлены для огромных нагрузок, а периодическая их эксплуатация вполне сгодится для домашних работ.

Схема циркулярного стола

Для его сооружения понадобиться станина и на ней устанавливается ручная циркулярка. Пропил должен быть сделан самый большой, но положение оставить такое же. После этого станину необходимо перевернуть, чтобы циркулярка оказалась снизу, и закрепить на каркасе с ножками. После сооружения направляющей следует начинать эксплуатацию станка.

Для мастерской необходим трубогиб. Этот агрегат отлично помогает справляться с трубами, гнет почти любой металл и полоски. При сооружении парника или теплицы необходимо воспользоваться гнутыми трубами, здесь и потребуется трубогиб.

Этот инструмент имеет несколько видов (от самых простых до похожих на заводские) Аналогичные варианты заводским соорудить очень сложно. Лучше всего воспользоваться обычным, его изготовить под силу с помощью выпиленной доски, с противоположной стороны обязан быть полукруг.

Эта деталь устанавливается к устойчивой площади, а рядом – ограничитель из деревянной детали. Она имеет место для полукруглой заготовки, куда крепится один конец трубы.

Такой аппарат необходимо использовать, прогибая трубы не с середины, а с конца. В противном случае есть риск переломить заготовку, трубогиб выполняют большим и маленьким. Это зависит от радиуса трубы.

Самодельная быстрозажимная струбцина

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

Многофункциональный комбинированный деревообрабатывающий станок

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

• универсальные;
• специализированные;
• узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются. Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano. Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи  самодельных приспособлений .

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

Вариант 1

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот  что получилось в итоге.

Вариант 2

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем: чтобы делать самодельные станки и инструменты высокого уровня, необходима способность посмотреть на всякий, казалось бы, ненужный домашний  хлам из гаража и доски из столярной мастерской свежим взглядом. У настоящего мастера и хозяина всё должно идти в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ»,  требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов.

А в этом видео подробно рассказывается о выборе инструментов, необходимых для самостройщика.

Это интересно: Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам: разъясняем по пунктам

Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
2. Соответственно, в кожухе болгарки тоже делают два отверстия.
3. Планки прикручивают болтами к кожуху.
4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
10. Ручку электроинструмента переставляют на конец рычага.
11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Самая простая мышеловка в мире

Это название можно присвоить многим самодельным мышеловкам, изобретенными умельцами. Их объединяет одно – это гуманное обращение со зверьками, попавшими в ловушку. Устройство не убивает животное, а изолирует его. Несколько примеров, как сделать простую мышеловку:

Пластиковая воронка

Разрезают пластиковый 3 литровый баллон пополам. Отрезанную горловину переворачивают и вставляют её в нижнюю часть бутыли. На дно насыпают приманку (семечки, зерно и прочее).

Ловушку ставят вплотную предмету, по которому мышь могла бы взобраться. Грызун, провалившись в воронку, уже не может выбраться из бутыли.

Консоль

Конструкция представляет собой опрокидывающуюся площадку. Её делают из куска картона или пластика. Планку помещают на плоскости так, чтобы её половина повисала в воздухе.

На край консоли помещают приманку так, чтобы планка была на грани равновесия. Зверёк, дойдя до приманки, опрокидывает планку и падает вместе с ней в подставленное ведро.

Подвеска

На край стола кладут пустую пластиковую бутылку с приманкой на дне. К горлышку крепят шнур, проткнув пластик крючком из канцелярской скрепки. Другой конец шнура привязывают к какой-либо опоре.

Мышь, привлечённая запахом пищи, проникает в ёмкость. Бутылка опрокидывается под тяжестью грызуна и повисает на шнуре.
