Фитинги для полипропиленовых труб и других видов полимерных изделий

Особенности использования фитингов для труб ПВХ

Еще одной разновидностью полимерных изделий являются трубы из поливинилхлорида. Они нашли свое применение при монтаже систем холодного водоснабжения и канализации. Материал характеризуется прочностью, негорючестью, хорошими диэлектрическими качествами, высокой плотностью, повышенным уровнем жесткости. Трубы из ПВХ стойко переносят температуру транспортируемой жидкости до 65 °С. При сильном импульсном воздействии на трубопровод может возникнуть его повреждение.

Фитинги для ПВХ-труб отличаются такими же качествами, как и сам материал. Поливинилхлоридные элементы можно использовать для создания как внутренних, так и наружных систем водоснабжения и водоотведения.

Для организации последней применяются изделия, созданные из пластмассы особой модификации – непластифицированного поливинилхлорида (НПВХ), материал отличается высоким уровнем механической прочности

Система, включающая такие элементы, способна выдержать большое давление, что особенно важно для наружных напорных сетей водоснабжения и канализации

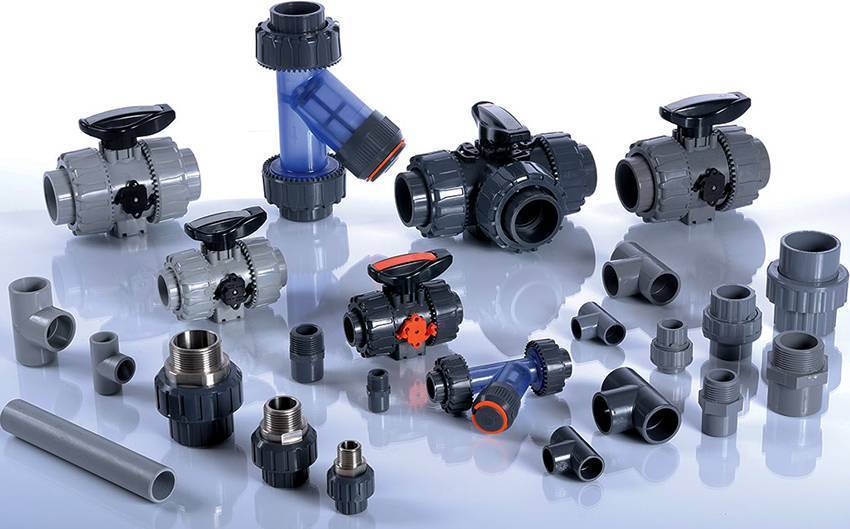

Фитинги для полипропиленовых труб и других видов полимерных изделий

Фитинги для поливинилхлоридных труб используются как для наружных, так и для внутренних соединений

Важно! Для монтажа наружных систем используются исключительно литые фитинги, а для внутренней сети можно применить сегментные варианты фасонных частей

Разновидности фитингов из поливинилхлорида

В зависимости от способа соединения ПВХ-труб и фасонных частей фитинги могут быть клеевыми, резьбовыми, разъемными, предназначенными для пайки и комбинированными. Первый тип фасонных частей фиксируется к трубе посредством использования холодной сварки. ПВХ-элементы имеют раструбы, в которые входят торцы труб с минимальным зазором, что обрабатываются специальным клеем.

Резьбовые фитинги прикрепляются с помощью патрубка, оснащенного наружной резьбой и гайкой. Элементы изготавливаются из более жесткого полимера, для которого характерен меньший коэффициент эластичности. Такое техническое решение обеспечивает высокую плотность резьбового соединения.

Разъемные фитинги монтируются посредством эластичных резиновых муфт. Такие изделия не способны выдерживать высокое давление. Их целесообразно использовать для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение путем применения низкотемпературного аппарата.

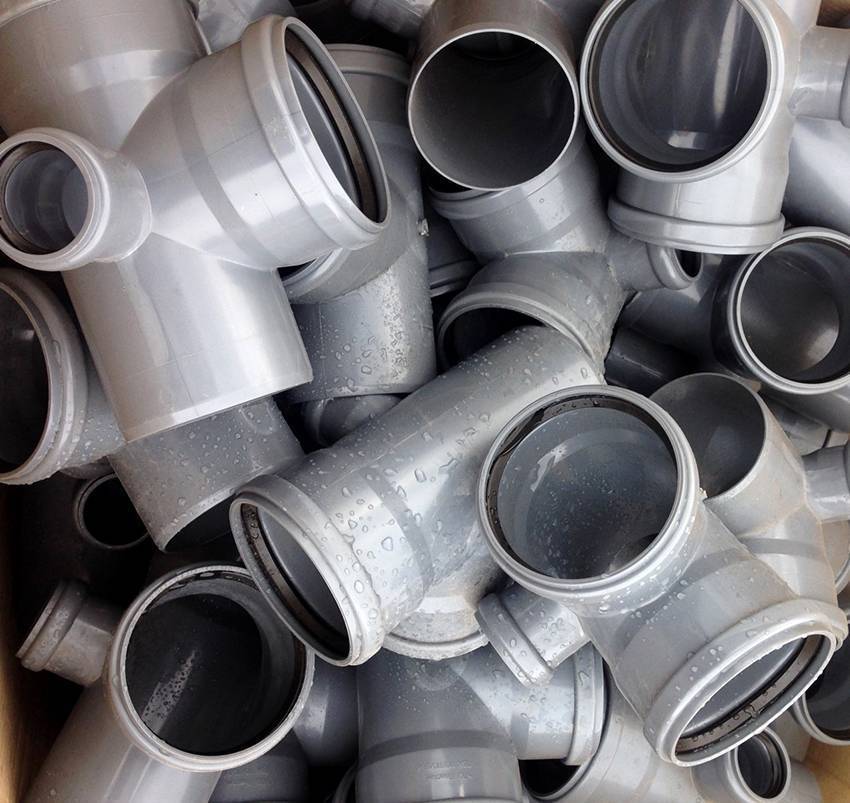

Фитинги для полипропиленовых труб и других видов полимерных изделий

Фитинги из ПВХ бывают разъемные, клеевые, резьбовые и комбинированные

В комбинированных вариантах с одной стороны изделия проклеивается патрубок, а с другой его стороны применяется резьбовое соединение при помощи накидной гайки. Такой вариант используется в местах с повышенными требованиями к герметичности и механической прочности креплений.

В зависимости от эксплуатационных характеристик фитинги для ПВХ-труб бывают напорными (для систем водоснабжения), безнапорными (для канализаций и ливневок) и применяемыми для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.

Полипропилен считается универсальным полимером. При помощи изделий из полипропиленовых труб своими руками с использованием фитингов можно обустроить различные инженерные коммуникации. Элементы из ПНД и ПВХ имеют некоторые ограничения в сфере применения, что связано с техническими характеристиками материала. Для создания надежной и долговечной системы необходимо приобретать фитинги и трубы из одинакового материала, а также немаловажным критерием является правильный выбор способа монтажа элементов сети.

Применение разных видов изделий

Фитинги для канализационных труб в основном имеют угольную форму. Это связано с тем, что канализация зачастую имеет систему естественного стока, которую необходимо обеспечить соответствующим наклоном трубопровода.

А для этих целей необходимо использовать изогнутые комплектующие, позволяющие один конец трубы устанавливать выше другого.Фитинги для армированных полипропиленовых труб не отличаются особым строением. Для соединения материалов данной категории подойдут любые марки.Выбор должен основываться только на конкурентных условиях, возникающих в процессе работы. Армированная разновидность используется как для горячего, так и для холодного водоснабжения, но фитинги хорошо проявляют себя в эксплуатации при любой температуре.

Они не являются термо- или морозостойкими элементами, но температур, используемых в бытовых нуждах недостаточно, чтобы нанести им какой-либо урон.Компрессорные фитинги для труб позволяют соединить между собой элементы из любых материалов без использования сварки.В качестве удерживающего механизма служит обжимное кольцо. Для повышения надежности стыка используется резиновая прокладка. Эта деталь позволяет без лишних хлопот собрать систему из разных труб, прочность которой будет полностью соответствовать современным требованиям.

Американки для полипропиленовых труб характеризуются наличием в их конструкции накидной гайки. Это позволяет рассоединять трубы, не прибегая к их вращению.

Данное преимущество имеет принципиальную важность, так как в ограниченном пространстве очень сложно манипулировать с инструментами, а отсутствие необходимости вращать еще и трубу значительно упростит работу мастера.Компенсаторы для полипропиленовых труб представляют собой соединитель в форме круглого контура, который устанавливается на трубопроводы с сильным напором. Наличие данного элемента позволяет снизить линейное давление воды и тем самым повысить надежность всей системы в целом

Без его использования будет сложнее поддерживать целостность трубопровода без применения сварки или спайки.

Краны для полипропиленовых труб представляют собой стандартные конструкции, которые ничем не отличаются от металлических аналогов.

Разница будет лишь в форме рычага для открытия/закрытия доступа к дальнейшему пути по системе и способу монтажа. Что касается принципа действия, то он одинаков у всех механизмов, независимо от материала изготовления.Цена фитингов для труб из полипропиленового матреиала зависит от их марки и фирмы-производителя. Покупка данных элементов рассчитана на долгосрочную перспективу, поэтому не стоит экономить.

Благодаря специальному поворотному механизму, который расположен внутри трубки, сечение внутренней поверхности можно изменять. Соответственно это позволяет регулировать напор и возможность прохождения жидкости……Для более надежной фиксации ПВХ фитингов для труб может использоваться термическая обработка. Максимально герметизировать соединения необходимо для того, чтобы избежать проблем с устранением аварий в будущем.

Поскольку канализационные труб проходят под ……Фитинги для полипропиленовых труб можно назвать своеобразным переходником, который используется для соединения двух соседних элементов системы. Это позволяет быстро разобрать нужный участок трубы для его последующего ремонта или замены вышедшего из строя изделия….Подводки к водоразборной арматуре гибкого типа дают возможность подключить любой кран даже в неудобном месте. Целостность трубы при сгибании под любым углом не нарушится.

Пластик является достаточно прочным материалом и выдерживает значительные внешние……Чтобы состыковать участки полипропиленовых труб, используются различные виды фитингов. При прокладке коммуникаций в квартире практически всегда приходится делать изгибы труб, выполнять отводы и разветвления.Кроме того, фитинги помогают соединить между собой металлические и полипропиленовые участки водопровода или отопления. Полипропиленовые трубы – это довольно гибкая и пластичная конструкция.

Поэтому многие мастера предпочитают делать изгибы, нагревая трубу и сгибая её вручную.Производители не рекомендуют этого делать

Любое неосторожное движение или чрезмерный нагрев могут привести к механическому повреждению трубы. Оптимальным решением при выполнении таких работ будет использование фитингов, благо на рынке сантехники имеются все виды и размеры этих элементов

Популярные статьи  Как выбрать узкий холодильник: советы покупателям + 10-ка лучших моделей на рынке

Виды фитингов и размерный ряд

Поскольку типов соединения труб несколько, то и соединительных элементов существует несколько разновидностей. Основные виды:

  • Муфта – простой полый цилиндр для состыковки двух отрезков трубы одинакового диаметра.
  • Переходник – элемент, предназначенный для тех же целей, что и муфта, но позволяющий соединять трубы разного диаметра. Используются они и для перехода с полипропиленовой на металлическую (в этом случае с одного торца имеется внутренняя резьба).
  • Уголки для формирования прямого угла или 45⁰. Несмотря на относительную пластичность материала и возможность изогнуть трубу после нагрева, так делать не стоит. С наружной стороны изгиба полипропилен истончится, что негативно повлияет на прочность всей конструкции. С внутренней при этом образуются складки, ухудшающие пропускную способность.
  • Тройники и крестовины – элементы разводки, применяемые для создания нескольких ответвлений от основной магистрали. Вариантов таких фитингов очень много. Одни позволяют отвести трубу по прямым углом, другие – под меньшим. При наличии резьбы можно устанавливать на такие соединения запорную арматуру.
  • Обводные изогнутые элементы предназначены для прокладки сложных коммуникаций, когда нужно обойти одну или несколько труб.
  • Запорные фитинги, представляющие собой вентили и краны, могут быть как с резьбой, так и без нее.
  • Заглушки (тоже сварные или резьбовые) – необходимый элемент для завершения линии трубопровода.
  • «Американка» – особый вид фитинга в виде муфты с накидной гайкой, используемый в тех случаях, когда конструкцию нужно периодически разбирать.

Рекомендуем ознакомиться: Фитинги для подключения полотенцесушителя

Фитинги для полипропиленовых труб и других видов полимерных изделий

Размерный ряд представлен несколькими вариантами. Для бытовых нужд, как правило, используются фитинги 16, 20, 25, 40 мм (этот размер соответствует наружному диаметру используемых труб).

Максимальный размер для бытовых трубопроводов – 50 мм, а для промышленных выпускаются полипропиленовые трубы большего сечения. При этом технологии и элементы для их соединения используются другие.

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

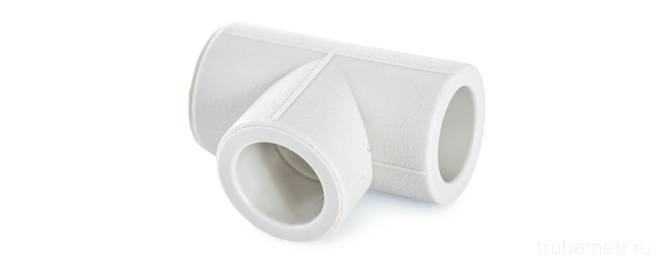

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

Клипса – один из видов крепёжных элементов для полипропиленовых труб

Советы

Перед началом монтажных работ с полипропиленовыми муфтами не следует пренебрегать нанесением на трубы водоснабжения специальной разметки. Изделия можно применять при температуре от +5 градусов. Если рекомендации по температурному режиму не будут соблюдаться, это ухудшит герметичность и надежность соединительного узла.

На деталях из полипропилена не следует нарезать резьбу. Исключается применение инструментов, не предназначенных для работы с полипропиленовыми изделиями, поэтому исключите газовые ключи. Перед началом сборки магистрали имейте под рукой ее чертеж. Так можно будет точнее узнать количество муфт и других соединений, которые могут потребоваться в работе.

Муфта из полипропилена – самый простой вид изделий

Важное правило при монтаже – не допускать поворотов. Поверхность трубы пойдет волной, что в будущем приведет к протечкам

Фитинги для полипропиленовых труб и других видов полимерных изделий

Еще профессионалы советуют выбирать муфту из того же материала, что и материал трубопровода. Если основа соединения будет другой, надежность стыковки существенно снизится. Однако на деле нередко приходится состыковывать металлопластик и сталь, полипропилен и старые водопроводные трубы. В такой работе не обойтись без муфт, которые называются переходниками.

Популярные статьи  Перепланировка квартиры: что можно, а что нельзя делать самостоятельно

Герметизация производится специальными лентами или льном. Эти материалы нужно наматывать на наружную резьбу изделий по часовой стрелке. Качество льна улучшится, если пропитать его олифой. При отсутствии олифы можно воспользоваться обычной эмалью.

Фитинги для полипропиленовых труб и других видов полимерных изделийФитинги для полипропиленовых труб и других видов полимерных изделий

Переходник или любую другую муфту нужно накручивать аккуратно, без особых усилий. Наружная резьба изделия должна быть предварительно загерметизирована. В работе сначала надевайте накидную гайку на магистраль, а только после этого разрезанное кольцо. При необходимости с внутренней стороны трубы можно удалить фаску.

В работе удобнее использовать сразу два ключа. Одним из них удерживается муфта, а другим затягивается гайка. Эти действия должны быть очень аккуратными, так как если уплотнители легко сдвинуть, герметизация нарушится.

Фитинги для полипропиленовых труб и других видов полимерных изделийФитинги для полипропиленовых труб и других видов полимерных изделий

Чтобы соединитель не повредился при состыковке с трубой, изделие можно намазать жидким мылом. Это действие также обеспечит лучший ход муфты при соединении с трубой. Для лучшей надежности соединения по швам можно дополнительно пройти герметизирующим клеем.

Чугунные и медные соединители сегодня используются редко, так как современный рынок предлагает достаточно других менее трудоемких в работе изделий

Если все же приходится использовать эти виды, важно не пренебрегать чеканкой уплотнителя. Иногда даже профессионалы ограничиваются накладкой цементного раствора

Такое соединение будет ненадежным и недолговечным, очень быстро даст течь. Чеканка делается в несколько оборотов, работать нужно по всему изделию. Только после чеканки места состыковки заделываются цементным раствором.

Фитинги для полипропиленовых труб и других видов полимерных изделийФитинги для полипропиленовых труб и других видов полимерных изделий

Одни из самых устойчивых к механическим повреждениям резьбовые фитинги. Средства соединения этого типа обеспечивают надежную состыковку. Монтаж изделий отличается простотой, а потому пользуется популярностью. Профессионалы советуют выбирать изделия из латуни или чугуна. Прочие виды деталей со временем под действием накапливающегося конденсата прилипают к магистральной трубе. В будущем это осложняет разбор деталей, в ходе работ можно повредить водопроводную трубу или сам соединитель.

Если муфта, снятая с трубы, не имеет повреждений, в большинстве случаев детали можно использовать повторно. Это утверждение не относится к полипропиленовым или полиэтиленовым изделиям. Если при демонтаже муфта осталась целой, иногда достаточно заменить резиновую прокладку при ее наличии. При повторной установке муфты может быть гарантирована надежность состыковки.

Фитинги для полипропиленовых труб и других видов полимерных изделийФитинги для полипропиленовых труб и других видов полимерных изделий

Изделие под названием «муфта» – универсальное средство для состыковки различных видов магистралей. Кроме того, оно позволяет создавать надежные переходы от одних видов материалов к другим. Также муфтами можно соединять магистрали различных диаметров. Главное, после их установки проверить стыки на подтекание. Если его не наблюдается, значит, герметичность в стыке есть и полученное соединение можно считать надежным. Современные муфты считаются очень полезными при ремонте старых водопроводов.

Еще больше информации о муфтах для труб вы узнаете из видео ниже.

Типы ПП труб

По конструктивному признаку ПП трубы делят на два типа:

  • цельные;
  • армированные.

Оба типы имеют набор как положительных, так и отрицательных характеристик.

Плюсы и недостатки цельных изделий

Цельные длинномерные изделия с маркировкой PPR обладают небольшим весом, прочные и сравнительно недорогие. Трубопровод из них спокойно переносит заморозку и оттаивание без изменения структуры.

При этом существенный минус — небольшой температурный порог плавления, присущий термопластам — 175⁰. Начало размягчения наступает уже при 135⁰.

Даже если температура воды в системе стабильная и не превышает 95⁰, но давление высокое, сочетание этих двух факторов может привести к постепенному снижению целостности материала.

Фитинги для полипропиленовых труб и других видов полимерных изделийПолипропилен под воздействием тепла деформируется в длину. Если такую трубу заложить в стяжку пола или стену без учета изменения длины, из-за растягивания и появления волн на поверхности труб, материал, под которым они находятся, начнет растрескиваться

Напрашивается очевидный вывод — цельные ПП трубы для транспортировки очень горячей воды лучше не применять. Для устройства водопровода с питьевой или технической холодной водой они вполне подходят. На состав воды полипропилен не влияет.

Особое место в категории цельных ПП труб занимает видоизмененный полипропилен с маркировкой PPs — самый высококлассный материал. Это поливинилсульфид с уникальной молекулярной структурой. Диаметр труб PPs — от 20 мм до 120 см. Использование их универсальное.

Армированные ПП трубы

Армированный трубопрокат отличается от цельного меньшим коэффициентом температурного удлинения. Армирующий каркас, включенный в состав труб, изготавливают из стекловолокна либо из алюминиевой фольги.

Стекловолоконный каркас — более современный вариант. Преимущество в упрощенной сварке, поскольку отпадает зачистка торцов от армирующего слоя и калибровка. Так как каркас впаян в тело изделия, отсутствует такое явление, как расслоение. Коэффициент линейного расширения составляет 6%.

Армирование алюминием бывает сплошным, когда при производстве труб в их тело вставляют алюминиевую ленту, и перфорированным. Второй вариант — это замена ленты на сетку с небольшими отверстиями.

Фитинги для полипропиленовых труб и других видов полимерных изделийАрмирование перфорированной алюминиевой фольгой обеспечивает создание единого монолита за счет крепкого соединения всех слоев. Такая поверхность устойчива к расслоению

Хорошо переносит высокие температуры ПП труба, армированная ленточной алюминиевой фольгой. Собственно это уже полноценная металлопластиковая труба. Соединяют такие трубы по внутреннему слою. Перед этим удаляют наружную оболочку и армирующий слой.

С характерными различиями металлопластиковых и полипропиленовых труб ознакомит статья, посвященная разбору свойств и оценке качеств обеих разновидностей.

В холодных регионах, даже самые качественные полипропиленовые трубы применять для централизованного горячего водоснабжения и отопления не рекомендуется. Пластиковые коммуникации лучше не подвергать влиянию значительных температурных перепадов.

Порядок сварки полипропиленовых труб с фитингами

Самостоятельный монтаж бытового трубопровода из полипропилена при наличии необходимого оборудования и качественных комплектующих сложностей не представляет. Для этого потребуется специальный паяльник с подходящим по размеру насадками для труб и фитингов. Порядок работы следующий:

  1. Строго перпендикулярно отрезать роликовым труборезом кусок трубы нужного размера.
  2. Срез зачистить наждаком (дополнительно можно обезжирить).
  3. Закрепить на паяльнике нужные насадки и разогреть его до температуры около 260⁰С.
  4. Надеть на разогретый прибор фитинг и отрезок трубы, выждать положенное время (оно зависит от диаметра и составляет от 3 до 10 минут).
  5. Снять детали и ввести трубу в фитинг на максимальную глубину (до упора), не вращая.

Затем нужно оставить соединение до полного застывания при комнатной температуре. Наплывы с него, а также остатки полипропилена с насадок удаляются ветошью.

Популярные статьи  Однорычажный смеситель: лучшие производители + инструкция по разборке крана

Фитинги компрессионного и прессового типа

Данные разновидности соединительных элементов используются чаще для армированных труб из ПП и выполнены из латуни (корпус). Каждая из них имеет особенности монтажа и эксплуатации, а преимущество обеих перед сварным соединением – отсутствие внутри трубы наплывов, понижающих пропускную способность системы.

Компрессионные

Элемент состоит из латунного корпуса, уплотнительных колец, штуцера и обжимной гайки. Герметичность стыка обеспечивается за счет сдавливания уплотнительного материала при обжиме трубы.

Фитинги для полипропиленовых труб и других видов полимерных изделий

Из инструментов потребуются обычные рожковые или разводной ключ. Такой тип соединения выдерживает давление в 35 бар и рассчитано на срок эксплуатации 30 лет, периодически потребуется подтяжка гаек.

Прессовые

Состоят из корпуса и штуцера с обжимной гильзой. Такая конструкция обеспечивает максимально герметичное соединение, однако для работы потребуются специальные клещи.

Стоимость этого инструмента варьируется в пределах 3-10 тысяч рублей. Поскольку выдерживаемое давление и срок эксплуатации у прессовых фитингов выше (75 бар и 50 лет соответственно), трубопровод можно располагать внутри монолитных конструкций.

Рекомендуем ознакомиться: Обустройство дымохода печей — разновидности и как сделать своими руками

Фитинги для капельного полива

Соединительная арматура, используемая при устройстве систем капельного полива, называется старт-коннекторами. Предназначены они для присоединения капельных лент – ответвлений от основной магистрали. Подающий патрубок старт-коннектора имеет стандартный 16-миллиметровый диаметр. Установка выполняется следующим образом:

  1. В магистральной трубе обычным или специальным 17-миллиметровым сверлом делается отверстие.
  2. В него вставляется сначала уплотнитель, прилагающийся к коннектору, а затем сам фитинг.
  3. Капельная лента крепится на штуцер и фиксируется затем обжимной гайкой.

Разновидностей старт-коннекторов несколько: имеются крестовины и тройники для отведения нескольких лент, муфты для ремонта, а также фитинги с кранами, регулирующим подачу воды на ленту.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Фитинги для полипропиленовых труб и других видов полимерных изделийМуфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Фитинги для полипропиленовых труб и других видов полимерных изделийМуфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Фитинги для полипропиленовых труб и других видов полимерных изделийПереходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Фитинги для полипропиленовых труб и других видов полимерных изделийУголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Фитинги для полипропиленовых труб и других видов полимерных изделийТройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Фитинги для полипропиленовых труб и других видов полимерных изделийКрестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Фитинги для полипропиленовых труб и других видов полимерных изделийОбвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Фитинги для полипропиленовых труб и других видов полимерных изделийАмериканка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Фитинги для полипропиленовых труб и других видов полимерных изделийВентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Фитинги для полипропиленовых труб и других видов полимерных изделийКран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Фитинги для полипропиленовых труб и других видов полимерных изделийЗаглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
