Сфера применения квадратных труб из стали

Основным достоинством квадратной трубы является ее способность противостоять нагрузкам: статическим и изгибающим. Это незаменимый материал для строительства каркасных конструкций, ферм, теплиц, складов, эстакад, подъемников, мостовых сооружений и т.д. Квадратные профильные изделия являются частью рекламных сооружений, кровельных конструкций, арочных сводов.

ГОСТы стальных труб: основные нормативы качественной продукции

Трубу применяют в производстве мебели, в том числе школьной, предметов быта и интерьера. Для этих целей заготовку подвергают тщательной обработке – шлифованию, окраске и др. Полая квадратная труба в предметах интерьера обеспечивает высокую надежность конструкции и небольшой ее вес. Несгибаемая профилированная труба является прочным каркасом для столов, стульев, кроватей, стеллажей, скамеек и других предметов обихода.

Секрет квадратной трубы в равномерном распределении нагрузки по сторонам, что в целом дает высокие значения радиуса инерции по периметру, и соответственно по площади поперечного сечения. В глобальном строительстве практикуют заполнение профильных прямоугольных и квадратных труб бетоном (в сжатых и изогнутых стержнях), что в целом значительно повышает не только надежность конструкции, но и огнестойкость строения. Это позволяет избежать дорогостоящей обработки зданий огнезащитными покрытиями, либо значительно снизить затраты на эти работы.

В отличие от круглых труб, профильные не обладают инерцией качения, поэтому с успехом применяются в конструкциях кровли вместо несущих балок. Их малый вес обеспечивает надежность и долговечность строения, снижая нагрузку на стены, фундамент и другие элементы.

Холоднодеформированные бесшовные трубы

Способ производства холоднодеформированных изделий существенно отличается от метода изготовления горячекатаных труб. ГОСТ 8734-75 содержит перечень типоразмеров стальных бесшовных элементов. Технологический процесс производится с использованием специализированного прокатного оборудования в два этапа: заготовка обрабатывается в горячем виде при температуре не более 450 °С, затем – холодным методом. Благодаря специальной технологии производства холоднодеформированные трубы отличаются существенно увеличенным запасом прочности, что превышает показатель обычных труб на 25%. Такая конструкция способна выдерживать широкий диапазон давлений и температурных колебаний без потери целостности структуры.

Еще одной особенностью изделий является высокая точность требуемого размера стенки. Благодаря такой характеристике трубы можно использовать при строительстве высокотехнологичных трубопроводов в области создания высокоточных устройств и машин.

В отличие от других типов труб изделия холодного проката подвергаются сгибанию под необходимым углом, что делает их востребованными в изготовлении электрического освещения и мебельной фурнитуры.

ГОСТы стальных труб: основные нормативы качественной продукции

Конструкция холоднодеформированных труб способна выдерживать высокое давление и температурные колебания без потери целостности структуры

Виды труб по способу производства

Различают следующие способы производства трубопроводов: горячедеформированные, холоднодеформированные, электросварные. Размеры и предельные отклонения изделий, материалы изготовления регламентируются сортаментами на трубы стальные круглые, разные сортаменты для каждого способа производства:

Трубы стальные бесшовные горячедеформированные ГОСТ 8732

Изготовление труб происходит в три этапа. В начале в нагретой до 900-1200 градусов круглой заготовке на специальных станках делают прошивку отверстия, в результате получается гильза. Дальше гильзу раскатывают в черновую трубу, и последний этап, это калибрование, прокатка с окончательными размерами по толщине и диаметру.

Размеры получаемых изделий по этому способу производства могут быть: наружный диаметр 16-630 мм, толщина стенки 1,5-50 мм. Заготовки изделий разделяются на несколько групп, в зависимости от применяемого материала изготовления:

  • А –механические свойства изделия нормируются.
  • Б – химический состав регламентируется при изготовлении.
  • В – одновременно регламентируются механические свойства и химический состав;
  • Г – нормируется химический состав и проверяются механические свойства на опытных образцах;
  • Д – регламентируется значение испытательного давления при проверке.

ГОСТы стальных труб: основные нормативы качественной продукции

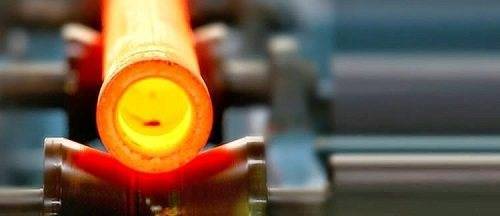

Производство горячедеформированных труб

Трубы стальные бесшовные холодно деформированные по ГОСТ 8734

Для прокатки используют круглые стальные заготовки. Заготовка нагревается в специальных печах до температуры начала кристаллизации для получения необходимой пластичности. Затем прошивается и попадает в прокатный стан, где с помощью вальцов формируются черновые размеры изделия. Последняя операция, это калибровка и нарезка определенной длины.

В отличие от горячедеформированной трубы, холоднодеформированная во время калибровки получает дополнительную термообработку, что делает такие изделия устойчивыми и долговечными.

Холоднодеформированные изделия делятся на следующие категории, где главным критерием является отношение диаметра D к размеру стенки S:

  1. Особотонкостенные, при отношении D/S больше 40. Если размер D=20 мм и меньше, размер S=0,5 мм и меньше.
  2. Тонкостенные, при отношении D/S от 12,5 и меньше 40. Кроме того трубы при D=20 мм. и меньше, при S=1,5 мм, и меньше.
  3. Толстостенные, при отношении D/S от 6 до 12,5.
  4. Особотолстостенные при отношении D/S меньше 6.

Тонкостенные и особотонкостенные трубы применяются в различных гидравлических системах, автомобильных моторах, промышленных холодильных установках, а также в медицинской и пищевой отрасли. Основное применение толстостенных труб – это нефтяная и газовая промышленность.

ГОСТы стальных труб: основные нормативы качественной продукции
Тонкостенные холоднокатаные изделия

Трубы стальные электросварные по ГОСТ 10704

Технология изготовления включает в себя несколько этапов, которые объединены в один непрерывный процесс:

  1. Резка листовой заготовки. Она выполняется на высокоточных станках и позволяет получать заготовки одинаковых размеров.
  2. Для получения бесконечной ленты полоски свариваются между собой, предварительно пропущенные через систему валиков для устранения дефектов поверхности.
  3. Полученную заготовку пропускают через систему горизонтальных и вертикальных вальцов, с помощью которых формируется изделие.
  4. Сварка кромок производится с помощью высокочастотной сварки. Кромки заготовки нагреваются индуктором до температуры плавления, а потом сдавливаются обжимными роликами. Другой способ, когда кромки нагреваются с помощью высокочастотного генератора, ток подается на кромки с помощью контактов.

    Высокочастотная сварка

  5. Калибровка и снятие грата. Заготовку охлаждают, а потом пропускают через калибровочные валики, для устранения овальности и обеспечения необходимых размеров.
  6. Резка изделия. Заготовки разрезаются в необходимый размер.
  7. Контроль качества изготовляемых изделий производят тремя способами: контроль сварного шва, испытание с помощью повышенного давления воды и сплющивание. Для контроля сварного шва, в основном применяют ультразвуковой способ. Дефектоскоп расположен непосредственно на линии после сварочной операции. Контролю подвергаются 100% изделий. Гидроиспытанию подвергаются 15% изделий из партии. А проверку на сплющивание проходят два изделия из партии.

ГОСТы стальных труб: основные нормативы качественной продукции
Схема изготовления электросварных труб Электросварные трубопроводы широко применяются при прокладке инженерных сетей, которые выдерживают большие нагрузки и давления. Изделия диаметром 1200 мм. используют при монтаже почти всех магистральных газопроводов и нефтепроводов.

Сдержанное оформление

Все элементы декора должны эстетично сочетаться с общей обстановкой и культурно ее дополнять. Их главная цель – создать стильное, нетривиальное, уникальное и художественное пространство.

  1. Различные источники света (люстры, светильники, торшеры, бра) наполнят пространство теплым светом и домашним уютом.
  2. Картинное оформление стен не должно занимать слишком много пространства. Лучше ограничиться одной величественной картиной, чем создавать многообразную композицию из маленьких полотен.
  3. Желательно использовать зеркала для украшения мебели, а напольное зеркало прекрасно будет сочетаться с общим интерьером. Также одно зеркало можно повесить между окнами.
  4. Простые прямоугольные или округленные ламбрекены возможны для украшения плотных штор.
  5. При выборе коврового покрытия стоит ориентироваться на небольшие, примерно 2х2,5 м, ковры с классическим размытым или, наоборот, четким узором, который добавит в пространство нотки современности.
Популярные статьи  Какой ручной фрезер по дереву выбрать: обзор и цена разных моделей

Технические характеристики стальных труб

При установке водоснабжения или отопления серьезной проблемой становится выбор труб. Этот вопрос решить непросто, так как в последнее время существует много разных материалов, у которых и свои достоинства, и свои недостатки. Остановите выбор на изделии, которое уже много лет пользуется заслуженным доверием среди потребителей – это стальные трубы.

И если вы решили выбрать именно их, то вы должны знать основные технические характеристики.

Диаметр стальных труб

Диаметр – это самая главная размерная характеристика стальных труб. Их классификация по этому параметру позволяет правильно спроектировать расчеты для транспортировки по трубопроводу того или иного вида вещества.

Наружный диаметр труб из стали следующий: — малые размеры – от 5 и до 102 мм, — средние размеры – от 102 и до 426 мм, — большие – от 426 мм и больше.

Внутренний диаметр также является важной характеристикой. По стандартам, принятым в большинстве стран мира, стальные трубы обладают следующим внутренним диаметром:. — 6 мм, — 10 мм, — 15 мм, — 20 мм, — 25 мм, — 32 мм, — 40 мм, — 50 мм, — 65 мм, — 80 мм, — 100 мм, — 110 мм, — 125 мм, — 200 мм и так далее

— 6 мм, — 10 мм, — 15 мм, — 20 мм, — 25 мм, — 32 мм, — 40 мм, — 50 мм, — 65 мм, — 80 мм, — 100 мм, — 110 мм, — 125 мм, — 200 мм и так далее.

Широко применяется измерение диаметра труб в дюймах, где один дюйм примерно равняется 2,54 см.

При сборке транспортной системы для жилых построек, которая состоит из стальных труб, берут трубы с внутренним диаметром 15, 20 или 32 мм. Используемые в канализационных системах стальные трубы имеют диаметр в 50/100 мм.

Следующие характеристики труб из стали

1. Линейное расширение. При прокладке стальных трубопроводов нужно учитывать изменение длины трубы из-за теплового расширения материала вследствие изменения температуры. Коэффициент линейного расширения труб из стали составляет 0,0120 мм/мК. Например, тепловое расширение трубы при изменении температуры на 50 градусов будет 0,6 мм.

Линейное удлинение у стальных труб примерно в двадцать раз меньше, чем у трубы из сшитого полиэтилена, поэтому такие трубы обладают низким коэффициентом теплового расширения.

2. Шероховатость поверхности. Шероховатость внутренней поверхности стальной трубы приводит в дальнейшем к тому, что на них в процессе эксплуатации появляются продукты коррозии, а это намного уменьшает пропускную способность трубопроводной системы. Коэффициент шероховатости эквивалентной для стальных бесшовных труб составляет 0,01-0,02 мм, у сварных стальных труб – 0,03-0,1 мм.

3. Теплопроводность. Теплопроводность стальных труб очень высокая – 74 Вт/м х К. Это является отличным качеством при изготовлении трубопроводов с горячей водой. И, наоборот, для холодной воды высокая теплопроводность труб из стали считается недостатком, так как трубы начинают «отпотевать», снаружи ржавеют и намокают, в результате этого разрушаются конструкции, прилегающие к трубам.

Какие технические характеристики влияют на потребительское качество стальных труб?

1. Способ изготовления. При одинаковой толщине стенок бесшовные трубы будут прочнее, так как шов считается уже заранее слабым местом.

Если применение трубы в качестве оболочки для электропроводки не потребует особого выбора, то для трубопроводов высокого давления больше подойдет труба бесшовная.

2. Диаметр. От внутреннего диаметра будет зависеть пропускная способность трубы, а для трубопровода это самая главная характеристика.

3. Толщина стенок. Этот показатель влияет на способность трубы противостоять высокому давлению и на ее конструкционную прочность.

4. Внешнее покрытие. Оцинковка защищает черную стальную трубу от коррозии, а хромированная труба больше подойдет как декоративный элемент в мебельной промышленности для дизайна помещений.

5. Отсутствие или наличие перфорации. Перфорированные трубы применяют при бурении водной скважины в качестве обсадных, их используют и для дренажной системы.

Технические характеристики стальных труб При установке водоснабжения или отопления серьезной проблемой становится выбор труб. Этот вопрос решить непросто, так как в последнее время существует много

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 166 (ИСО 3599—76) Штангенциркули. Технические условия ГОСТ 427 Линейки измерительные металлические. Технические условия ГОСТ 2216 Калибры-скобы гладкие регулируемые. Технические условия ГОСТ 3728 Трубы. Метод испытания на загиб ГОСТ 6507 Микрометры. Технические условия

ГОСТ 7268 Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7565 (ИСО 377-2—89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 10006 (ИСО 6892—84) Трубы металлические. Метод испытания на растяжение ГОСТ 10243 Сталь. Методы испытаний и оценки макроструктуры

ГОСТ 10692 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 11358 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 18360 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры ГОСТ 18365 Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры

ГОСТ 23118 Конструкции стальные строительные. Общие технические условия

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

Издание официальное

ГОСТ 28548 Трубы стальные. Термины и определения

ГОСТ 30432 Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний

ГОСТ 31458 (ИСО 10474:2013) Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле

Популярные статьи  Какой выбрать строительный пылесос: обзор лучших моделей и полезные советы

ГОСТ 32528 Трубы стальные бесшовные горячедеформированные. Технические условия ГОСТ Р 55942 (ИСО 6761:1981) Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования

ГОСТ Р ИСО 10893-3 Трубы стальные бесшовные и сварные. Часть 3. Автоматизированный контроль методом рассеяния магнитного потока по всей поверхности труб из ферромагнитной стали для обнаружения продольных и (или) поперечных дефектов

ГОСТ Р ИСО 10893-5 Трубы стальные бесшовные и сварные. Часть 5. Магнитопорошковый контроль труб из ферромагнитной стали для обнаружения поверхностных дефектов

ГОСТ Р ИСО 10893-8 Трубы стальные бесшовные и сварные. Часть 8. Ультразвуковой метод автоматизированного контроля для обнаружения расслоений

ГОСТ Р ИСО 10893-10 Трубы стальные бесшовные и сварные. Часть 10. Ультразвуковой метод автоматизированного контроля для обнаружения продольных и (или) поперечных дефектов по всей поверхности

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.

Длительность эксплуатации

В список важных технических характеристик входит срок службы готовой конструкции. Этот показатель во многом зависит от условий, в которых находится трубопровод.

Неоцинкованные конструкции, постоянно контактирующие с холодной водой, за несколько десятилетий выходят из строя, так как стенки под резьбой постепенно истончаются, а просвет сокращается.

Оцинкованные изделия даже при контакте с влажностью способны служить без ремонта 50-80 лет.

Отсутствие влажности (газопровод) позволяет эксплуатировать объект более 80 лет.

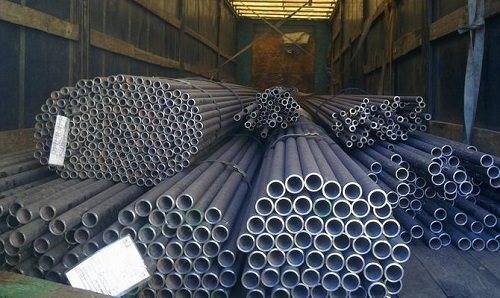

Правила хранения и транспортировки стальных труб

Требования к хранению и транспортировке стальных изделий детально прописаны в ГОСТе 10692-80.

Согласно предусмотренным нормативам, металлопрокат из стали должен складироваться в проветриваемом помещении, под тентованным навесом или же на площадке, оснащенной ограничительными конструкциями.

Прямого контакта с грунтом быть не должно.

Между полками или стеллажами требуется расстояние от 1,5 м. Это нужно для соблюдения техники безопасности и осуществления беспрепятственного подъезда спецтехники.

Погрузку и выгрузку изделий следует проводить с применением специальных видов техники и механизмов.

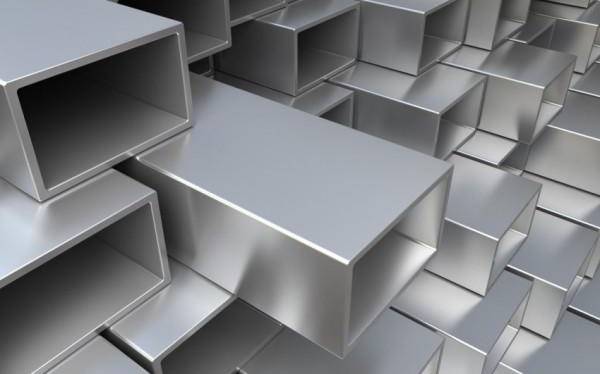

Сортамент профильной трубы из стали

Профильные трубы из стали активно применяются в различных сферах строительства, машиностроения, в мебельном производстве. Продукция на современном рынке представлена в широком разнообразии. Классифицировать изделия позволяет сортамент труб профильных стальных. Таблицы содержат информацию о видовом составе труб с указанием характеристик в виде размера, веса и толщины стенки изделий. Сортамент отдельно составляется для каждого вида труб, что устанавливается соответствующим ГОСТом. Изготавливаются профильные трубы способом сварки или проката с использованием специального станка.

В соответствии с ГОСТ 13663-86 сортамент стальных профильных труб определяет стандартный, нестандартный и плоскоовальный тип сечения. Первый вариант охватывает прямоугольную и квадратную продукцию, которая является наиболее популярной. Обладая четырьмя ребрами жесткости, изделия, несмотря на небольшой вес, способны выдержать значительные механические нагрузки. Их используют при возведении и ремонте башен, зданий, вышек и мостов.

ГОСТы стальных труб: основные нормативы качественной продукции

Профильные трубы из стали применяются в разных сферах строительства, а также в мебельном производстве

Нестандартные профильные трубы имеют треугольное, многоугольное, сегментное или каплевидное сечение. Такие изделия находят свое применение в неординарных архитектурных решениях. Последний вариант применяется при возведении небольших конструкций, имеющих незначительный вес. Область использования труб зависит от величины сечения. Изделия с малым значением употребляются при монтаже кабельной продукции, в мебельной промышленности и в качестве основы для создания элементов декора.

Профильные трубы среднего и большого сечения можно использовать при сооружении несущих конструкций, где эти элементы будут выступать как опорные балки и перегородки. Их широко применяют для производственного оборудования и техники, при создании наружных рекламных носителей.Согласно ГОСТ 30245-2012 стальные квадратные трубы, сортамент которых расширен до размеров профиля 500х500 мм с толщиной стенки до 22 мм, могут употребляться для данных целей.

Профильная труба характеризуется следующими преимуществами:

  • высокой прочностью изделий;
  • повышенной устойчивостью к весовым нагрузкам и механическим воздействиям;
  • удобной формой, обеспечивающей упрощенную погрузку, транспортировку, разгрузку и монтаж;

ГОСТы стальных труб: основные нормативы качественной продукции

Сфера использвания стальной профильной трубы очень широка

  • легким весом изделия, что способствует сокращению времени и сил при его укладке;
  • универсальностью использования;
  • доступной стоимостью.

Основным недостатком профильной трубы является сложность, возникающая при изгибании. Этот недочет требует привлечения специалистов и использования специальной аппаратуры в виде трубогиба. Еще одной проблемой является неустойчивость к коррозии. Чтобы избежать разрушения структуры изделия, его поверхность оцинковывают. Данный процесс строго регламентируется действующим стандартом.

Таблица сортамента стальных труб профильного типа прямоугольного сечения

Трубы стальные профильные прямоугольного сечения рационально используются при возведении конструкций, для которых определено направление основной нагрузки. Такой тип материала применяется при устройстве колонн, балок, стоек и каркасов сооружений. Определяет сортамент труб стальных прямоугольных ГОСТ 8645-68. Здесь представлены электросварные, изготовленные с использованием печной сварки, и бесшовные холоднодеформированные и горячекатаные изделия.

ГОСТы стальных труб: основные нормативы качественной продукции

Стальная профильная труба дает возможностью реализовать различные архитектурные решения и смелые дизайнерские замыслы

Согласно сортаменту стальная прямоугольная труба имеет такие характеристики: ширина варьируется в пределах 15-230 мм, высота – 10-100, толщина стенки – 1-20 мм. Длина изделий может быть мерной и немерной. Трубы, изготовленные горячекатаным методом, характеризуются мерной длиной 4-12,5 м, холоднотянутым способом – 1,5-9 м, что соответствует немерной длине, и 4,5-11 м– мерной. Для электросварных труб немерная протяженность равна 1,5-9 м, мерная – 5-9 м.

Данный тип металлоизделий отличается следующими достоинствами:

  • небольшим весом, что обеспечивает удобную транспортировку и монтаж;
  • высокой прочностью на изгиб;
  • прямыми углами, гарантирующими удобное хранение и хорошее сопряжение с плоским основанием;
  • возможностью реализовать различные архитектурные решения и смелые дизайнерские замыслы.
Популярные статьи  Профнастил для крыши: размер листа и цена, особенности разных видов

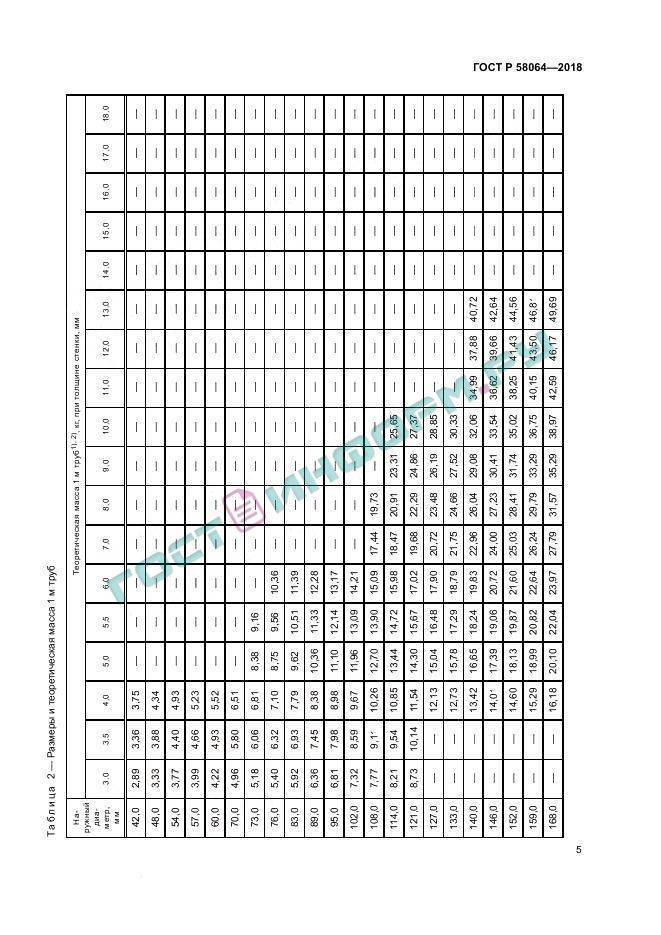

Наиболее востребованные размеры изделий представлены в таблице:

Преимущества и недостатки стального трубопроката

Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками

Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.

На заметку! Изготовление и продажа данных изделий производятся в погонных метрах. Вес труб – основная характеристика, оказывающая влияние на стоимость.

Металлические трубы отличаются высокими прочностными характеристиками.

Все стальные трубы можно разделить на три

  • круглые;
  • профилированные (квадратные и прямоугольные);
  • нестандартные (многогранные).

Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.

Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения

Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин

Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.

Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности.

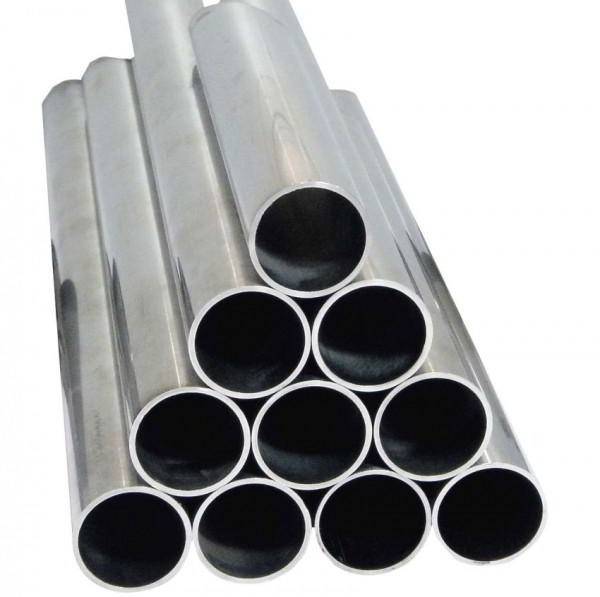

Общие характеристики и основные сведения о цельных трубах

Бесшовные трубы горячей прокатки стандартизации 8732 выпускают из стальных заготовок основных марок:

  • 10-й, 20-й, 35-й и 45-й стандарт;
  • 35В;
  • 40Г и 45Г;
  • 15Х и 40Х;
  • 9Х1;
  • 20ПВ;
  • 30ХГСА;
  • 17Г1С,
  • 09Г2С;
  • 10-20ДДД.

Горячедеформированные бесшовные трубы выпускаются в виде:

  • толстостенных изделий;
  • тонкостенных изделий;
  • стандартных изделий.

Эта продукция востребована и повсеместно выпускается отечественными и зарубежными предприятиями. Горячедеформированные трубы из стальных заготовок и получают при прокатке разогретого сырья посредством специализированного заводского оборудования. При других условиях соблюсти все требования ГОСТа невозможно.

ГОСТы стальных труб: основные нормативы качественной продукции

Технология производства бесшовных труб дает возможность получать особо толстостенные изделия

Гарантией надежности бесшовной трубы остается государственная стандартизация, подтверждающая контроль за основными показателями качества. К ним относят:

  • отсутствие внутри стенок сплющивания, наплывов и загибов;
  • высокая ударопрочность труб.

На выпускающих предприятиях периодически осуществляется контроль качества металла, подтверждается химсостав используемых сплавов. На данный момент бесшовный (б/ш) трубопрокат выпускается двумя способами:

  • холоднодеформированные бесшовные трубы;
  • трубы стальные бесшовные горячедеформированные ГОСТ 8732-78.

Учитывая пожелания оптовых заказчиков, по обрезным краям готовых изделий наносят фаски, резьбу. Также осуществляют обработку срезов – с одного конца или с двух сторон. Стоит уточнить с менеджерами предприятия все эти условия выпуска продукции еще до формирования заказа.

Как правило, со складов предприятий партию труб стальных ГОСТ 8732-78 отгружают заказчику напрямую. На складах не всегда есть готовая продукция в необходимом объеме. Стоимость труб периодически варьируется, в зависимости от марок стали, поэтому все аспекты заранее обсуждаются в отделах продаж. Длина продукции варьируется в пределах 4,5м – 11,9м. Рекомендуется уточнять имеющийся в наличии сортамент у менеджеров.

ГОСТы стальных труб: основные нормативы качественной продукции

Торцы труб могут быть необработанными или же иметь фаску

Производство стальных труб

Для изготовления сварной трубы берется стальной лист плоской формы. Для заводов такие листы поставляются свернутыми в рулон.

  • лист режут на узкие полосы;
  • затем полосы сваривают в длинную ленту;
  • при помощи вальцов эту ленту сворачивают в круглую заготовку, а получившийся открытый шов сваривается;
  • трубу калибруют в вальцах;
  • шов проверяют на прочность и герметичность посредством вихревых токов или ультразвуковых дефектоскопов;
  • готовое изделие разрезается на необходимые отрезки.

Производство горячедеформированных бесшовных труб

Цельная цилиндрическая заготовка нагревается в печи. Температура в печи должна быть больше уровня рекристаллизации стали.

Металл при этом делается пластичным:

  • Заготовку устанавливают на прошивной стан, где из нее получается полый цилиндр. На вид она уже похожа на трубу неправильной формы, неопределенных размеров.
  • Затем горячую заготовку прокатывают в вальцах. Будущая труба принимает форму, обретает заданный диаметр, а также необходимую толщину. После этого изделие остужается, калибруется, нарезается на сегменты необходимого размера и складируется.

Холоднодеформированные бесшовные трубы

Их изготовление отличается только по двум пунктам:

  • После того, как заготовка прошла обработку на прошивном стане, она остужается водой, а затем все дальнейшие действия проходит в холодном состоянии.
  • Перед окончанием калибровки, заготовку обязательно нагревают до температуры рекристаллизации, а затем ее охлаждают. Во время термической обработки металл становится предельно вязким и податливым.

Производство труб стальных толстостенных бывает только бесшовным. Горячедеформированные трубы могут иметь толщину стенок до 75 мм, а толщина холоднодеформированных труб – 24 мм. При необходимости допускается производство особо толстостенных труб, нарушая установленные стандарты. Производство осуществляется посредством сверления уже откалиброванной заготовки.

Область применения сварных труб

Тонкостенные HF-сварные трубы можно встретить в мебельном производстве, а также из них изготавливают декоративные конструкции. Для этих целей трубы хромируют, что придаёт им привлекательность и одновременно защищает от коррозии.

Тонкостенные TIG-сварные и бесшовные трубы используются в авиации, автомобильной промышленности, судостроении нефтегазовой промышленности, химических лабораториях. Бесшовные толстостенные конструкции применяются там, где необходима транспортировка жидкости с высоким давлением: в нефтедобывающей промышленности, газовой, химической . Толстостенные стальные трубы необходимы для перекачки паров высокого давления, в гидравлических системах, для установки компрессорных станций.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
