Круг, квадрат, шестигранник…

Гладкий круг, как вид проката используется для изготовления многих деталей машин и механизмов на токарных станках. Для производства круглого проката годятся самые разные марки стали — в том числе и легированные, такие, как 30Х, 40Х или 30ХГСА.

Круглый прокат с периодическим профилем имеет рифленый вид, и называется арматурой. Главное ее применение – это армирование бетона в составе изделий ЖБИ или непосредственно при его заливке в ходе строительства жилых зданий или объектов промышленности и торговли.

Арматура может иметь периодический профиль различного рисунка основной задачей которого является обеспечение лучшего сцепления с бетоном. При производстве арматуры обычно применяется малолегированная сталь марок 35ГС и 25Г2С. Требования к этому виду изделий содержатся в стандарте ГОСТ 5781-82.

Многоугольный прокат – это прежде всего квадрат и шестигранник.

Квадрат выпускается двух видов:

Мелкий квадрат — он предназначен для производства готовых металлоконструкций или холодной деформации изгибом. По условиям ГОСТ 2591-88 мелкий квадрат имеет поперечное сечение 10х10, 12х12, 14х14, 16х16, 18х18, 20х20, 25х25 мм. и производится из углеродистых марок стали, среди которых преобладает Ст3сп/пс.

Крупный квадрат – выступает только как заготовка для дальнейшего производства сортового проката.

Крупный квадрат обладает сечением 100х100, 125х125, 150х150 мм. – он поставляется на металлургические предприятия, где брус квадратного сечения раскаляют и вновь прокатывают, получая в итоге готовый к использованию продукт – уголки, полосы, швеллеры и проч.

Шестигранник – вид сортового проката, в сечении дающий равносторонний шестиугольник. Он производится в относительно небольших количествах и употребляется главным образом для изготовления таких деталей, как болты или гайки. Впрочем, иногда шестигранники используются для изготовления металлоконструкций.

Виды равнополочных уголков

Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:

  1. Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.
  2. Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93. За счет применения технологии холодной гибки существенно ускоряется производственный процесс.

Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры. При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

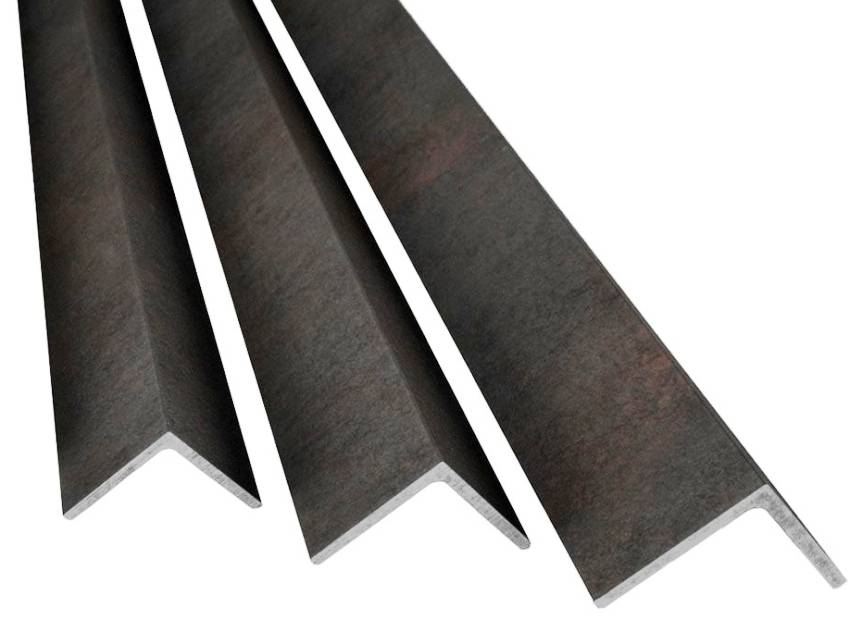

Уголок горячекатаный

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий
Уголок стальной гнутый

Горячекатаные изделия характеризуются следующими достоинствами:

  1. высокая прочность;
  2. более сложный профиль.

Гнутые обладают более точными геометрическими размерами, что также определило их распространение. Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент. Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты:

  1. Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности.
  2. Прочность структуры и твердость поверхности.
  3. Плотность, которая определяет соотношение веса и геометрических размеров.
  4. Степень обрабатываемости.

При изготовлении равнополочного уголка могут применять следующие металлы:

  1. Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
  2. Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия. К примеру, повышение концентрации хрома повышает коррозионную стойкость поверхности. При легировании металла учитывается, что получаемые равнополочные материалы должны обладать высокой прочностью.
  3. Сплавы, которые характеризуются высокой жаропрочностью, жаростойкостью или коррозионной устойчивостью. Некоторые равнополочные варианты исполнения строительных материалов могут применяться в особых эксплуатационных условиях. Для достижения требуемых качеств при их изготовлении могут применять высоколегированные сплавы.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

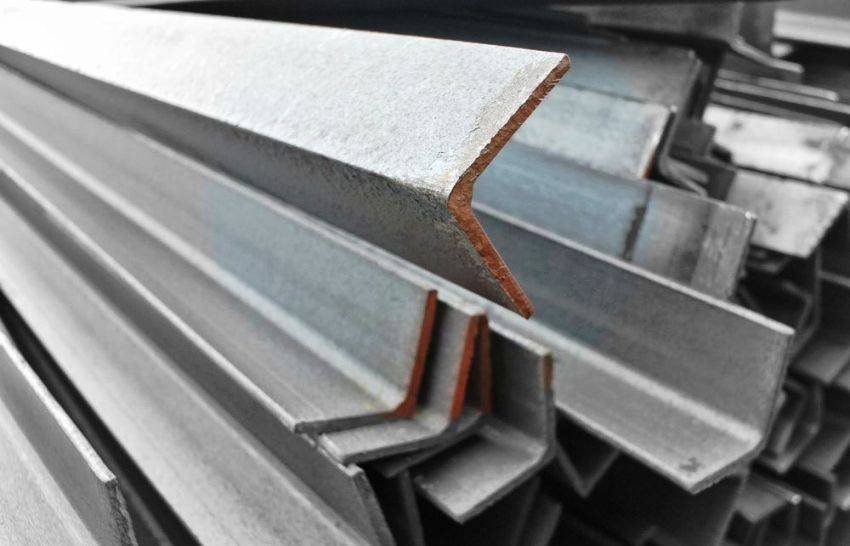

Стальные уголки

Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.

TABLE { border-collapse: collapse; } TH { text-align: center; } TD { text-align: center; }

ТК СТАЛЬ-ИНТЕКС ТРЕЙД, ООО ЕВРАЗ МЕТАЛЛ ИНПРОМ, ОАО ОМЕГА МЕТАЛЛ, ГК ДИПОС, ГК МЕТАЛЛО-КОМПЛЕКТ-М, АО АРИЭЛЬ МЕТАЛЛ, ОАО А ГРУПП, ООО МЕТАГОР, ООО АТОН-СТАЛЬ, ООО АМГ, ООО СПЕЦСТАЛЬ-СЕРВИС, ООО
20x20x4,0 мм
25x25x3,0 мм 43 080 46 000 47 500 48 490 44 700 46 600 47 490 42 990 44 900
25х25х4,0 мм 43 080 45 400 45 500 45 800 45 490 45 900 46 000 47 490 43 490
32x32x3,0 мм 43 880 46 600 45 800 48 490 46 600 46 490 44 490 44 900
32х32х4,0 мм 43 380 44 800 46 000 47 500 44 990 45 700 46 000 46 490 43 490
35x35x3,0 мм 41 580 46 000 46 000 44 490 43 990
35х35х4,0 мм 45 400 46 000 43 900 44 990 46 000 44 490
35×35х5,0 мм 33 490
40x40x3,0 мм 45 580 46 000 46 600 47 990
40х40х4,0 мм 43 880 44 400 44 700 44 700 43 990 44 700 44 700 45 490 44 490
40х40х5,0 мм 46 990 43 990
45х45х3,0 мм 45 000 45 000
45х45х4,0 мм 43 480 41 900 44 700 42 200 41 490 43 800 44 700 42 990 41 790
45х45х5,0 мм 42 480 42 600 38 200 41 990 45 700 45 000 43 490 42 990
50x50x4,0 мм 41 580 41 500 42 000 44 200 42 490 42 000 42 990 41 790
50х50х5,0 мм 41 580 41 900 42 500 42 000 42 700 42 490 46 000 42 000 42 990 41 490
63x63x4,0 мм 43 380 42 490 45 000 43 490
63х63х5,0 мм 43 480 41 900 42 000 42 000 42 500 42 490 44 000 42 000 43 790 42 990
63х63х6,0 мм 43 480 42 000 42 700 42 000 43 500 42 000 42 990 42 990
70x70x5,0 мм 42 780 42 300 45 000 45 500 44 490 45 000 46 490 44 490
70х70х6,0 мм 42780 44900 44490 45100 45990 43490
70x70x7,0 мм 45490 42490
75х75х5,0 мм 42680 42300 42600 45200 44490 44700 42600 45490 42790
75х75х6,0 мм 42680 42300 42500 42300 44700 44490 44300 42300 44990 42790
75х75х7,0 мм 42680 45000 44490 45000 46990 43990
75х75х8,0 мм 42680 44150 44900 43990 44900 44150 45990 43490
80х80х6,0 мм 43880 42300 45600 44900 45490 46000 45600 45990 43490
80х80х7,0 мм 43880 45600 45600 45990 42490
80х80х8,0 мм 43880 45600 45200 45600 44490
90х90х6,0 мм 43380 42300 42300 44900 44490 44200 42300 42990
90х90х7,0 мм 42780 42300 44000 42300 43500 43490 45700 42300 45490 42290
90х90х8,0 мм 42900 45900 45490 46300 45900 46490 43490
90х90х9,0 мм 45600 42790 45600
100×100х6,5 мм 45680
100х100х7,0 мм 43480 42800 43500 42900 47900 43990 43900 42900 37990
100х100х8,0 мм 43480 42800 43500 42000 44700 44990 47800 42900 37990
100х100х10,0 мм 43480 42800 47700 48900 48490 48900 47700 44990
100x100x12,0 мм 38990
110x110x7,0 мм 43580 49500 45700 49500 45990
110х110х8,0 мм 43080 42900 50500 49500 43990
125х125х8,0 мм 43080 45300 39200 49500 49500 51490 45700 49500 44990
125х125х9,0 мм 43080 45300 49500 48400 46000 49500 44490
125х125х10,0 мм 43080 45300 49500 48500 48990 45700 49500 37990
125х125х12,0 мм 46990 37990
140х140х9,0 мм 54180 53600 55000 55500 54950 55000 55950
140х140х10,0 мм 54180 53600 55000 54950 55000 55950
140x140x12,0 мм 55000 55000
160х160х10,0 мм 54180 54800 55000 55500 54950 55000 55950 57200
160х160х11,0 мм
160х160х12,0 мм 52580 55000 54950 55000 58200 57200
160х160х14,0 мм 58200
160x160x16,0 мм 53580 54800 54950 58200 57200
160x160x20,0 мм
180x180x11,0 мм 56800 57500 57200 57200 57500 58200
180х180х12,0 мм 57500 57500 58200
180×180х14,0 мм
200х200х12,0 мм 53580 55000 54950 55000 55950 54950
200х200х14,0 мм 51180 54000 55000 55000 55950 54950
200х200х16,0 мм 51180 54000 54950 55950 54950
200х200х20,0 мм 55950 54950
Популярные статьи  Климат контроль для дома и квартиры: устройство и преимущества системы + тонкости выбора и монтажа

Характеристика неравнобокого уголка

Сфера применения не менее широка. Более того, металлические уголки часто используют в качестве декоративного дополнения.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

Основным предназначением является использование для усиления различных конструкций. А также использование в производстве военной техники. Довольно популярными являются мебельные металлические уголки.

  • Инструкция, как выбрать двутавровую балку: характеристики, размеры, расчет параметров и нагрузок на балку

  • Выбираем трубы ВГП по уму: типовые размеры, советы по выбору и характеристики водогазопроводных труб

  • Как выбрать и рассчитать швеллер — правила использования, таблицы размеров, расчет нагрузок и подбор веса профиля

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

В качестве главного плюса хотелось бы назвать маленькую массу.

Уголок металлический 50х50: характеристики и эксплуатационная сфера

Стальные детали, имеющие размеры 50х50 мм, являются наиболее популярной разновидностью уголков. Они относятся к группе равнополочных изделий и производятся посредством прокатки. Толщина полок, которые входят в состав подобного проката, может быть разной. Именно этот показатель определяет эксплуатационную принадлежность стальных деталей.

Толщина также оказывает влияние на массу детали. Например, изделие, данный показатель которого равен 4 мм, весит 3,05 кг (1 погонный метр детали 50х50). Вес 1 метра уголка шириной 5 мм будет больше на 720 г и составляет 3,77 кг. Протяженность изделий, относящихся к горячекатаной группе, достигает 12 м. В случае необходимости можно оформить индивидуальный заказ, предоставив исполнительной организации свои собственные размеры.

Максимальная толщина полок у данных изделий составляет всего 5 мм. Несмотря на этот факт, они имеют неплохую плотность и высокую прочность. Самый распространенный вариант использования таких уголков – на мебельном производстве. За счет небольшого веса из этих изделий можно конструировать каркасы шкафов и других предметов интерьера. Применение уголков обуславливается тем, что они способствуют получению идеальных углов, которые так необходимы при сборке мебели.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

Толщина полок стального уголка 50х50 может быть разной

Изделия, имеющие подобные габариты, регламентируются соответствующим ГОСТом. Сортамент равнополочных уголков позволяет подобрать необходимые детали для разных целей. Уголок с полками 50 мм используется при возведении различных ограждений на детских площадках.

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Как отмечалось ранее, номера профилей, их размеры и площадь сечения, а также массу 1 погонного метра и диаметр описанной вокруг поперечного сечения окружности следует смотреть в зависимости от вида изделия в соответствующем ГОСТе сортамента (13737, 13738, 13617, 13618 или Р 50077). В приложениях этих стандартов указано соответствие номеров уголковых профилей ранее использовавшимся обозначениям. Всю остальную информацию обо всей этой продукции следует смотреть в стандартах 8617, 19657 и Р 56855.

Прямоугольные равнополочные профили уголкового сечения ГОСТ 13737 производятся в соответствии с Рис. 5, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина полок, мм;
  • S – обозначение толщины одной из полок, мм;
  • S1 – обозначение толщины второй полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромках полок с внутренней стороны профиля, мм.

Рисунок 5

Согласно стандарта 13737 эти профили производят с номерами от 410001 до 410231 (то есть всего более 200 типоразмеров) и с размерами в мм от H = 10, S = 1, S1 = 1, R = 1 и R1 = 0,5 до H = 200, S = 43, S1 = 43, R = 20 и R1 = 8. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Прямоугольные неравнополочные профили уголкового сечения ГОСТ 13738 производятся в соответствии с Рис. 6, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S – обозначение толщины более широкой полки, мм;
  • S1 – обозначение толщины менее широкой полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления на кромке более широкой полки с внутренней стороны профиля, мм.

Рисунок 6

Согласно стандарта 13738 эти профили производят с номерами от 410502 до 412017 (то есть всего более 900 типоразмеров) и с размерами в мм от H = 9,5, B = 9, S = 3, S1 = 3, R = 0,5, R1 = 0,5 и R2 = 0,5 до H = 265, B = 130, S = 66, S1 = 113, R = 15, R1 = 10 и R2 = 10. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Бульбообразные профили уголкового сечения ГОСТ 13617 производятся в соответствии с Рис. 7, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S и S1 – одинаковая толщина обоих полок, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления между более широкой полкой и бульбообразным утолщением на ее конце с внутренней стороны профиля, мм;
  • d – диаметр бульбообразного утолщения, мм.

Рисунок 7

Согласно стандарта 13617 эти профили производят с номерами от 710002 до 710049 (всего 32 типоразмера) и с размерами в мм от H = 13, B = 12, S и S1 = 1, R = 1,5, R1 = 0,5, R2 = 1 и d = 3 до H = 90, B = 40, S и S1 = 6, R = 6, R1 = 3, R2 = 15 и d = 16. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового фитингового сечения ГОСТ 13618 производятся в соответствии с Рис. 8, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S – обозначение толщины менее широкой полки, мм;
  • S1 – толщина профиля между внутренним закруглением и внешней поверхностью более широкой полки, мм;
  • S2 – толщина более широкой полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления на кромке более широкой полкой с внутренней стороны профиля, мм;
  • R3 – радиус закругления между полками с внешней стороны профиля, мм;
  • R4 – радиус закругления на кромке менее широкой полки с внешней стороны профиля, мм;
  • R5 – радиус закругления на кромке более широкой полкой с внешней стороны профиля, мм.

Рисунок 8

Согласно стандарта 13618 эти профили производят с номерами от 511256 до 511343 (всего 83 типоразмера) и с размерами в мм от H = 25,4, B = 19,1, S и S1 = 2,4, S2 = 1, R = 1,6, R1 = 1, R2 = 1, R3 = 0,5, R4 = 1 и R5 = 1,5 до H = 166, B = 125, S = 35, S1 = 23,9, S2 = 15, R = 15, R1 = 5, R2 = 3, R3 = 10, R4 = 6 и R5 = 3. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового сечения ГОСТ Р 50077 производятся 4-х видов и в соответствии с Рис. 9–12.

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Как определить вес равнополочного уголка

Многих людей интересует вопрос о том, как определить массу равносторонних и неравносторонних уголков. Данный параметр необходим во время планирования количества материала (перед началом строительства), а также с помощью него производятся и другие расчеты. Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию. В любом случае вес погонного метра уголка является необходимой характеристикой.

На сегодняшний день существует несколько методов, позволяющих вычислить этот параметр. Самым простым из них является табличный способ. В нормативной документации, регламентирующей равнополочные и неравнополочные изделия, можно без труда найти нужную таблицу. В ней содержатся не только размерные данные, но и физические характеристики, к которым относят вес 1 метра уголка.

Однако табличный метод имеет некоторые недостатки. Не всегда есть возможность найти соответствующую документацию в интернете. Помимо этого, необходимо знать, что некоторые таблицы содержат округленные значения, использование которых повлечет за собой появление погрешности.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

Зная вес металлопроката, можно определить нагрузку, которая будет оказываться на будущую конструкцию

Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления. Этот метод предполагает нахождение площади сечения детали. Чтобы определить это значение, нужно измерить длину одной стороны (полки). После этого необходимо выполнить умножение длины на толщину полки. Далее нужно измерить длину второй стороны и вычесть из нее толщину. Полученная цифра умножается на показатель толщины. Оба значения (для 1 и 2 полки) складываются между собой для нахождения площади сечения уголка.

На последнем этапе потребуется умножить показатель площади на плотность и на 1 м. Плотность можно посмотреть в таблице. Таким образом, в результате простого вычисления можно получить вес 1 м детали.

Кроме этого, существуют специальные онлайн-калькуляторы, которые позволяют быстро и точно рассчитать массу изделия, а также вычислить другие значения. Все, что для этого нужно, – вписать начальные данные в соответствующие им столбцы. Такую программу можно найти в интернете на профильных сайтах. После определения веса метра уголка появляется возможность проведения дальнейших расчетов.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

Для определения веса 1 метра уголка можно воспользоваться ручным способом вычисления

Сортамент стальных уголков очень широк. На сегодняшний день выделяют несколько разновидностей этих изделий, каждая из которых активно используется в строительстве и на производстве. Для определения геометрических и физических характеристик существует специальная нормативная документация. ГОСТы значительно упрощают выбор и расчет количества стальных уголков.

Предисловие

1 РАЗРАБОТАН Украинским научно-исследовательским институтом металловВНЕСЕН Еосстандартом Украины

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации(протокол № 3 от 17 февраля 1993 г.)

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.96 № 85 межгосударственный стандарт ТОСТ 8509—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.

4 ВЗАМЕН ТОСТ 8509—86

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.

2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 муголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт —приложениям А и Б.

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделий

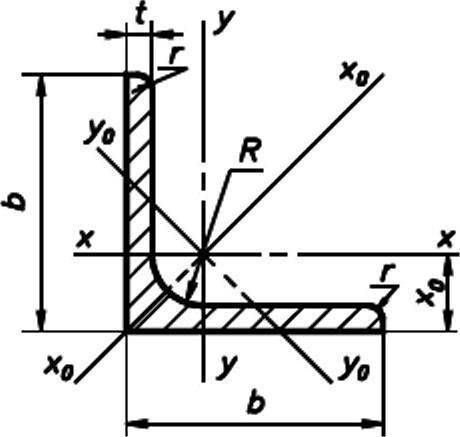

Рисунок 1

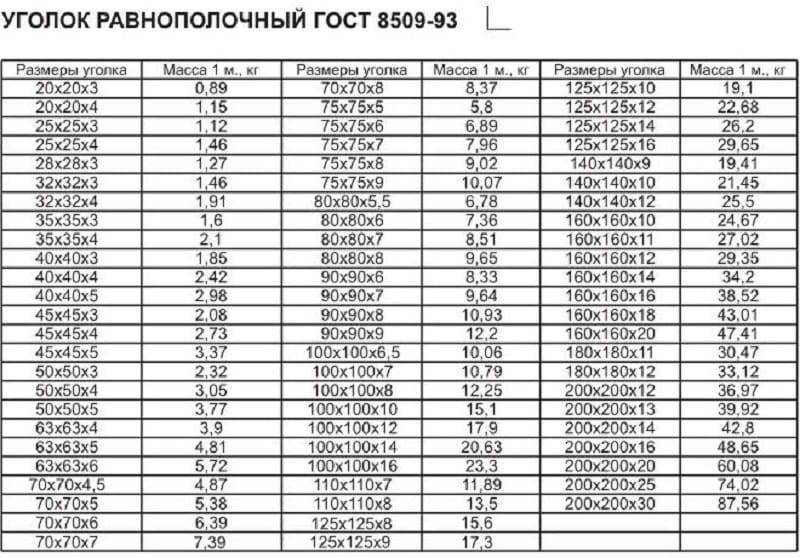

Таблица 1

Окончание таблицы 1

Примечания

  1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали — 7,85 г/см3.
  2. Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.

Условные обозначения к рисунку 1 и таблице 1:

b — ширина полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

F — площадь поперечного сечения;

I — момент инерции;

x — расстояние от центра тяжести до наружной грани полки;

Ixy — центробежный момент инерции;

i — радиус инерции.

3 По точности прокатки уголки изготавливают:

  • А — высокой точности;
  • В — обычной точности.

4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.

Таблица 2

5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.

6 По согласованию с потребителем отклонения по толщине полки допускается заменятьпредельными отклонениями по массе в соответствии с таблицей 3.

Таблица 3

7 Отклонение от прямого угла при вершине не должно превышать 357

По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

  • 1.0 мм — для уголков с шириной полки до 50 мм включительно;
  • 2.0 мм — для уголков с шириной полки свыше 50 до 100 мм включительно;
  • 3.0 мм — для уголков с шириной полки свыше 100 до 200 мм.

8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.

По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

  • 0,3 толщины полки — для уголков толщиной до 10 мм включительно;
  • 3.0 мм — для уголков толщиной свыше 10 до 16 мм включительно;
  • 5.0 мм — для уголков толщиной свыше 16 мм.

9 Уголки изготовляют длиной от 4 до 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5 % массы партии;
  • кратной мерной длины,
  • кратной мерной длины с немерной в количестве не более 5 % массы партии; немерной длины;
  • ограниченной длины в пределах немерной.

9.1 По согласованию изготовителя с потребителем уголки изготовляют мерной и кратноймерной длины с немерными длинами более 5 % массы партии.

9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.

10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должныпревышать:

  • + 30 мм — при длине до 4 м включительно;
  • + 50 мм — при длине свыше 4 до 6м включительно;
  • + 70 мм — при длине свыше 6 м.

По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать + 40 мм, более 7 м — + 5 мм на каждый следующий метр.

11 Кривизна уголков не должна превышать 0,4 % длины.

По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2 % длины. Для уголков от № 2 до 4,5 включительно кривизну проверяют на длине 1 м.

12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии неменее 500 мм от торца штанги.

6 Сортамент типоразмеров неравнополочной гнутой стальной продукции ГОСТ 19772

Этот вид уголков, как и равнополочные гнутые изделия стандарта 19771, делится еще на несколько подвидов: по точности профилирования на 3 типа и по используемым для изготовления сталям – на 2. По точности профилирования выпускают продукцию:

  • A – имеющую высокую точность профилирования;
  • Б – повышенную;
  • B – обычную.

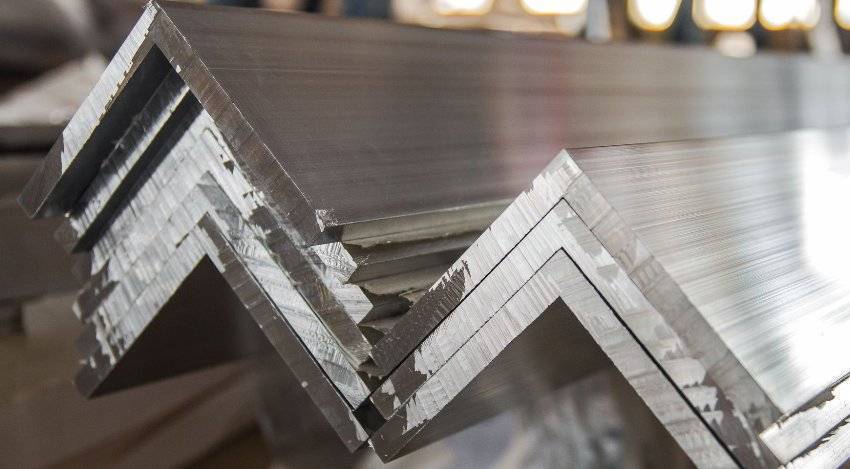

Сортамент уголков в нормативной документации: ГОСТы, характеристики изделийИзделия из полуспокойных и кипящих углеродистых сталей

Размеры и масса 1 погонного метра продукции стандарта 19772 должны соответствовать следующим данным:

  • для изделий, произведенных из полуспокойных и кипящих углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву не выше 47 кгс/мм2 (460 Н/мм2) – данным, представленным в Табл. 4;
  • для изделий, произведенных из полуспокойных и спокойных углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву выше 47 кгс/мм2 (460 Н/мм2) – данным, представленным в Табл. 5.

Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в ГОСТ 19772.

Поперечное сечение уголков этого стандарта должно соответствовать представленному на Рис. 4. Условные обозначения к Рис. 4, Табл. 4 и Табл. 5, приведенным ниже:

  • B – ширина более широкой полки уголка, мм;
  • b – ширина менее широкой полки, мм;
  • S – обозначение толщины полок, мм;
  • R – радиус закругления между полками с внутренней стороны уголка, мм.

Таблица 4

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

B

b

S

R

32x25x2

32

25

2,0

3

0,84

32x25x2,5

32

25

2,5

3

1,03

50x35x3,2

50

35

3,2

5

1,98

60x40x3

60

40

3,0

4

2,23

70x50x4

70

50

4,0

6

3,53

80x63x4

80

63

4,0

6

4,26

85x35x4

85

35

4,0

6

3,53

90x70x4

90

70

4,0

6

4,79

100x65x4

100

65

4,0

6

4,95

105x100x3

105

100

3,0

4

4,69

115x65x5

115

65

5,0

7

6,71

120x100x8

120

100

8,0

12

12,88

180x140x6

180

140

6,0

9

14,55

Таблица 5

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
