Арматура: вес и длина, соотношение и расчеты в строительных работах

Показатели для расчета

Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:

  • сечение арматуры;
  • вид профиля;
  • марку бетона;
  • длину конструкции и глубину укладки армирующих элементов;
  • метод заделки стержней;
  • напряжение в месте сцепления.

Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.

Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:

  • воспользоваться услугами профильных компаний;
  • определить приблизительное значение при помощи таблиц, графиков и программ.

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматура: вес и длина, соотношение и расчеты в строительных работах

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура: вес и длина, соотношение и расчеты в строительных работах

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

  • материал, используемый для изготовления продукции;
  • габариты арматуры, такие как размер, диаметр, тип поверхности;
  • профиль.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура: вес и длина, соотношение и расчеты в строительных работах

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Применение гладкой арматуры

Трудно найти сферу строительного производства, где бы не использовались стержни круглой горячекатаной стали. Для формирования основного скелета ее используют при изготовлении тротуарных плиток, бетонных порожков, невысоких столбов и малогабаритных стоек. То есть тех изделий, которые воспринимают сжимающие нагрузки, с малыми растягивающими воздействиями. Технические характеристики арматурной стали с гладкой поверхностью позволяют применять ее для:

  • армирования швов при выполнении кирпичной и блочной кладки, улучшая прочность и устойчивость конструкции;
  • производства арматурных сеток, используемых в качестве самостоятельного изделия, либо для создания пространственного каркаса вкупе со стержнями периодического профиля;
  • изготовления монтажных петель, вживляемых практически во все сборные железобетонные изделия;
  • армирования стяжки полового или кровельного пирога;
  • изготовления гвоздей, всевозможных метизов: болтов, шурупов, гаек, шпилек и других.

Гладкая арматура применяется для создания контура заземления при устройстве громоотводов и конструкций, защищающих постройки и людей от поражений электрическим током. Ее используют для сооружения заборов, ворот, калиток вместе с другими видами металлических и кованых изделий. Из гладкой арматуры дизайнеры создают различные предметы декора с целью оформления интерьеров помещений. А также применяют при изготовлении садовых украшений, скульптур, предметов уличной мебели.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Арматура: вес и длина, соотношение и расчеты в строительных работахЕсли в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

2 Расчет по нормативному весу

Чтобы просчитать массу нужного количества стержней этим способом, используем приведенную выше таблицу. Нас интересует параметр, сколько весит один погонный метр. В расчетах будем использовать прутья, диаметром 14 мм.

Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).

Чтобы рассчитать вес нужного нам количества арматуры следует:

  1. Составить план строительства здания с учетом создания арматурной сетки.
  2. Определиться с диаметром стержней.
  3. Просчитать количество используемой арматуры в метрах.
  4. Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.

Арматура: вес и длина, соотношение и расчеты в строительных работах

Пример расчета веса арматуры в специальной программе

Таким же нехитрым способом можно рассчитать количество в тонне прутьев любого диаметра, исходя из данных приведенных в таблице.

2.1  Расчет по удельной массе

Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.

Данный способ мы опробуем на вычислениях, сколько весит арматура 12 диаметра. Прежде всего, вспоминаем из курса физики формулу веса.

Арматура: вес и длина, соотношение и расчеты в строительных работах

Прутья металлической арматуры

Вес равен объему фигуры, умноженному на ее плотность. Плотность, или удельный вес, стали равен 7850 кг/м3.

Что же касается объема, то его нам так же придется высчитать самостоятельно, исходя из того, что арматурный стержень является цилиндром. Возвращаемся к школьному курсу геометрии.

Объем цилиндра равен площади его сечения умноженной на высоту цилиндра. Сечением цилиндра является круг. Площадь круга вычисляется по формуле Пи (постоянная величина, равная 3,14) умножить на радиус в квадрате. Радиус равен половине диаметра.

Диаметр арматуры мы должны знать, исходя из плана и расчетов строительства, либо замерить самостоятельно.

Примечание: самостоятельный замер диаметра приведет к погрешностям в расчетах, так как арматура имеет не гладкую внешнюю поверхность.

Арматура: вес и длина, соотношение и расчеты в строительных работах

Фрагменты прутьев арматуры различного диаметра

В нашем случае, диаметр равен 12 мм или 0,012 м. Следовательно, радиус – 6 мм или 0,006 м.

  1. Считаем площадь круга: 3,14*0,0062 =0.00011304 м2.
  2. Считаем объем одного метра арматуры: 0,00011304*1=0,00011304 м3
  3. Высчитываем вес одного погонного метра: 0,00011304 м3*7850 кг/м3=0,887 кг.
Популярные статьи  Мангалы из металла своими руками. Размеры, фото готовых изделий

Сверяясь с таблицей видим, что полученные данные совпадают с государственными.

Если рассчитать нужно массу не одного метра, а конкретного арматурного стержня, площадь круга нужно будет умножить на длину прута. В остальном алгоритм расчета не изменится.

Портал об арматуре » Как по таблице рассчитать вес арматуры на 1 погонный метр?

Окрашивание

Горячекатаный арматурный прокат маркируют путем окрашивания в определенный цвет. Точно так же поступают с термомеханически упрочненным, если прокатная маркировка отсутствует или не соответствует фактическим параметрам.

Таблица соответствия класса стали и маркировочного цвета

Класс стали Цвет
А-IV (А600) красная
А-V красная и зеленая
А-VI (А1000) красная и синяя
Ат400С белая
Ат500С белая и синяя
Ат600 желтая
Ат600С желтая и белая
Ат600К желтая и красная
Ат800 зеленая
Ат800К зеленая и красная
Ат1000 синяя
Ат1000К синяя и красная
Ат1200 черная

Краской помечают концы или наносят на поверхность связки стержней не далее 0,5 м от конца поперечными полосами минимальной шириной 20 мм. Такими же поперечными полосами окрашиваются витки мотка. Все упаковки снабжаются специальным ярлыком с указанием предприятия-производителя и класса стали.

Сравнение композиной и металлической арматуры

Арматура: вес и длина, соотношение и расчеты в строительных работах

Композитную арматуру в частном домостроении целесообразно использовать только в отдельных случаях или в качестве вспомогательного каркаса, фибры и так далее. Полностью заменить прутки из металла она не может. Учитывая ее особенности, лучше применять данный материал при сооружении нежилых объектов. Например, различные вспомогательные постройки на участке, укрепление берега водоема. Кто захочет более детально ознакомиться со спецификой применения стеклопластиковой арматуры, дополнительную информацию сможет найти в СНиП от 2003 года за № 52-01. Хотя и там в основном – общие правила.

Виды арматуры

Выпускаемая арматура подразделяется на классы — от АI до АVI (старые обозначения). По новым обозначениям ряд классов арматуры выглядит как А240, А300…А1000. Начальная буква А обозначает горячекатаную технологию изготовления. Маркировка стали холодного упрочнения начинается с буквы В.

Цифры после первой буквы обозначают прочность стали, а именно предел текучести — это степень давления в Н/мм², при котором деформация в испытываемом образце стали продолжает увеличиваться без роста силы воздействия.

Самая слабая в этом отношении — гладкая сталь А240 (AI). Поэтому её, а также А300 (AII) обычно не применяют в качестве рабочих стержней ответственных армокаркасов, а используют только как вспомогательную арматуру поперечного монтажа.

Самой распространённой считается арматура А400 (АIII). Её состав — оптимальное соотношение цены и прочности. Стали марок AV и AVI применяются редко, потому что их высокая прочность (и соответствующая цена) не находят объектов с адекватными требованиями. Они используются только в масштабных сооружениях (ГЭС, АЭС и т. п.).

Арматура 12 мм

Главная->Справочник->Сортамент металлопроката->Арматура строительная->Арматура А3, А500С, 25Г2С, 35ГС

Арматура 14 мм Арматура 40 мм

Цена арматуры А3 12 мм

Арматура А3 12 мм, 25Г2С, 35ГС и А500С, технические характеристики:

Масса 1 п/м — 0,888 кг

Метров в тонне —1126,12 м Длина хлыста11,7 м или н/д от 3-11,7 м Площадь поперечного сечения —1,131 см/кв Номинальный диаметр dH, мм10,6-11,0 мм; 13,5-13,8 мм Химические, механические свойства арматуры д 12 мм, ст 25Г2С; 35ГС и арматуры класса А500С д 12 мм в % соотношении:

Марка стали 25Г2С
Химический состав
N C % углерод Si % кремний Mn % марганец P % фосфор S % сера Cr % хром Ni % никель Cu % медь
2 0.20-029 0.60-0.90 1.20-1.60 0.040 не более 0.045 не более 0.30 не более 0.30 не более 0.30 не более
Механические свойства, не менее
No Врем. сопр. н/mm2 Предел текуч. н/mm2 Отн. удл. % Холод. изгиб
3 590 390 14 УД
Марка стали 35ГС
Химический состав
N C % углерод Si % кремний Mn % марганец P % фосфор S % сера Cr % хром Ni % никель Cu % медь
2 0.3-0.37 0.60-0.90 0.80-1.20 0.04 не более 0.045 не более 0.3 не более 0.30 не более 0.30 не более
Механические свойства, не менее
No Врем. сопр. н/mm2 Предел текуч. н/mm2 Отн.удл. % Холод. изгиб
3 590 390 14 УД
Марка стали А500С
Химический состав, массовая доля элементов, не более
N C 100% углерод Si 100% кремний Mn 100% марганец P 1000% фосфор S 1000% сера Cr 100% хром Ni 100% никель Cu 100% медь N 1000% Mо 1000% V 100% Сэ 100%
1 0.24 не более 0.95 не более 1.70 не более 0.055 не более 0.055 не более 0.30 не более 0.30 не более 0.30 не более 0.003 не более 0.030 не более 0.02 не более 0.35 не более
Механические свойства, не менее
No Врем. сопр. н/mm2 Предел текуч. н/mm2 Отношение вр. сопр. к пр. тек. Отн. удл. % Холод. изгиб
1 600 (550) не менее 500 не менее 1.15 не менее 14 не менее УД
Класс арматурной стали Номер профиля S S0
Для Sm (S 0,2) Для Sb Для Sm (S 0,2) Для Sb Для Sm (S 0,2) Для Sb Для Sm (S 0,2) Для Sb
МПa (кгс/мм2) МПa (кгс/мм2)
Не более
A-II (А300) 10-10 29(3) 29(3) 15(1,5) 15(1,5) 0,08 0,06 0,05 0,03
А-III (A400) 6-40 39(4) 39(4) 20(2,0) 20(2,0) 0,08 0,07 0,05 0,03
А-IV (A600) 10-32 69(7) 69(7) 39(4) 39(4) 0,09 0,07 0,06 0,05
А-V (A800) 10-32 78(8) 78(8) 49(5) 49(5) 0,09 0,07 0,06 0,05
А-VI (A1000) 10-22 88(9) 88(9) 49(5) 49(5) 0,08 0,07 0,05 0,04

Арматура А3 12 мм, строительная рифленая, изготавливается согласно ГОСТ 5781-82 по стали 25Г2С, 35ГС относится к классу А400 и СТО АСЧМ 7-93; по ст3 обозначается как отдельный класс А500С. Арматура 12 мм рифленая имеет периодический профиль, представляющий собой два продольных ребра и поперечные выступы. Периодическое рифление предназначено для обеспечения лучшей связки с раствором бетона.

Арматура 12 используется также для армирования железобетонных изделий и предварительно напряженных железобетонных конструкций. Основными производителями арматуры 12 диаметра являются ОАО «Северсталь», ОАО «ММК», ОАО «ЧМК», ОАО «ЗСМК», ЗАО «БЭМЗ», ОАО «НСММЗ».

Отгружается в адрес заказчика пачками мерной или немерной длины так же бунтами (мотками), по фактическому весу указанному на фирменной заводской бирке, прикрепленной к пачке или бунте.

Арматура 12 — это весовая продукция и отгружается по фактическому весу!

Цена арматуры 12 мм указывается за тонну металлопродукции. Допустимые отклонения по массе должны соответствовать по ГОСТ 5781-82 +5%; -6%. По СТО АСЧМ 7-93 +/- 5%. Предельные отклонения арматуры А3 12 диаметра должны соответствовать ГОСТ 2590 для обычной точности проката.

Арматура 10 мм Арматура 12 мм Арматура 14 мм Арматура 16 мм Арматура 18 мм Арматура 20 мм Арматура 22 мм Арматура 25 мм Арматура 28 мм Арматура 32 мм Арматура 36 мм Арматура 40 мм Арматура 6 мм Арматура 8 мм

Если таблицы под рукой нет

Не у всех найдется нужный ГОСТ, но каждый из нас учился в школе. Для самостоятельного расчета веса погонного метра достаточно базовых знаний математики и физики. Что масса равна объему тела, помноженному на удельный вес материала, знают все. Объем считается по формуле:

V = F x L, где

  • V – объем тела, м3
  • F – площадь его поперечного сечения, м2
  • L – длина тела, м

Поперечное сечение арматуры представляет собой круг. Его площадь легко подсчитать, зная диаметр стержня:

F = 3.14 x D2/ 4 = 0.785 x D2, где

  • D – диаметр арматуры (в метрах)
  • 3,14 – всем известная постоянная величина π (она безразмерна)

Как видите, расчет площади сечения и объема стержня выполнить несложно. Теперь вы можете подсчитать вес погонного метра. Это тоже делается просто, по формуле:

M = V x p, где

р – удельный вес стали. Он равен 7850 кг/м3.

Примеры расчета

В качестве примеров рассмотрим подсчет веса погонного метра арматуры наиболее ходовых диаметров 6 мм и 12 мм класса А III. Данный материал имеет периодический профиль (на его образующую поверхность нанесены продольные ребра и поперечные выступы). Для изготовления арматуры А3 применяется специальная сталь. Благодаря сложной поверхности металл и бетон образуют единый монолит.

Популярные статьи  «Умный» монтажный пистолет – уникальная разработка и незаменимая вещь для строителя

Арматура диаметром 6 и 12 мм используется при возведении дач, частных домов – при армировании ленточных фундаментов.

  • Рассчитаем вес погонного метра арматуры А3 диаметром 6 мм:
    • Площадь сечения F = 3,14 х 0,006 х 0,006/ 4 = 0,000028 м2
    • Объем погонного метра V = 0.000028 м2 x 1м = 0.000028 м3
    • Вес M = 0,000028 м3 х 7850 кг/м3 = 0,221 кг
  • Рассчитаем вес погонного метра арматуры диаметром 12 мм:
    • Площадь сечения F = 3,14 х 0,012 х 0,012/ 4 = 0,000113 м2
    • Объем погонного метра V = 0.000113 м2 x 1 м = 0.000113 м3
    • Вес M = 0,000113 м3 х 7850 кг/м3 = 0,887 кг

Согласно таблице ГОСТа вес 1 пог. м арматуры 6 составляет 0,222 кг, арматуры 12 – 0,888 кг. Как видите, расхождение в цифрах небольшое. Надо, однако, признать, что данные, приведенные в таблице, тоже не претендуют на высокую точность. Они также рассчитывались теоретически.

Видео о том, как рассчитать вес строительной арматуры

В видеоролике показаны примеры расчета веса арматуры, а также показан процесс расчёта в онлайн-калькуляторе.

Как рассчитать вес арматуры в программе Masmat. Можно рассчитать вес погонного метра арматуры 16 мм, 32 мм и с другими любыми размерами в диаметре.

Как пользоваться калькулятором?

  • Выберите метод вычисления (по длине или по массе).
  • Выберите диаметр арматуры из всплывающего списка.
  • Введите значение «Масса» или «Количество метров».
  • При необходимости, укажите цену одного метра или тонны.
  • Нажмите красную кнопку «Рассчитать».
  • В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

 Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D х D х Pi / 4 х ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

  • m – искомая масса арматуры.
  • D — номинальный диаметр арматуры.
  • ro — плотность материала.
  • Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м3.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

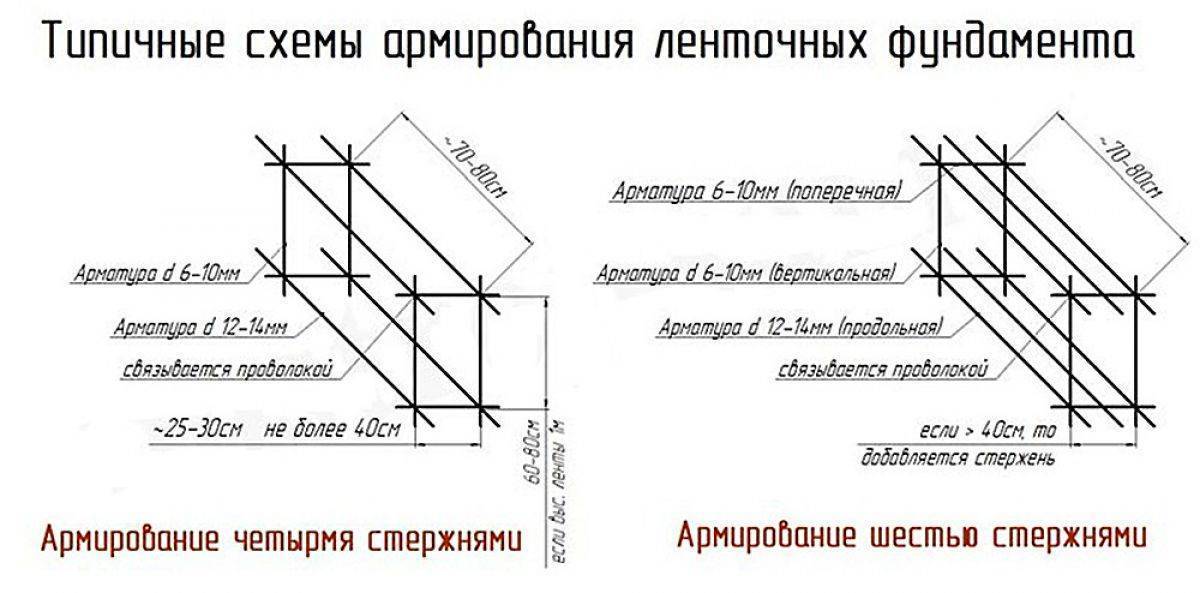

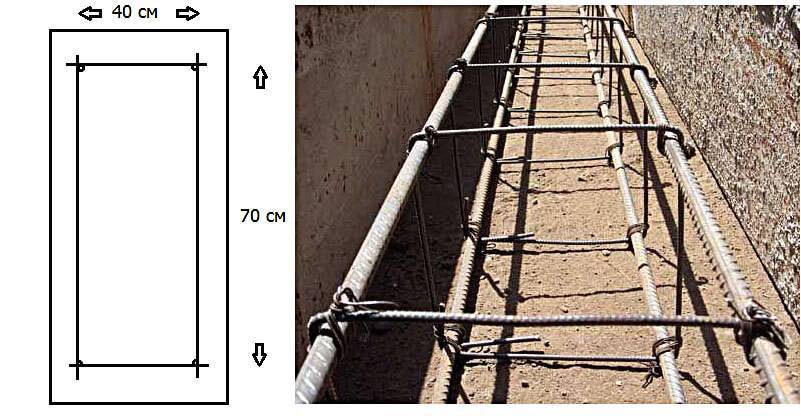

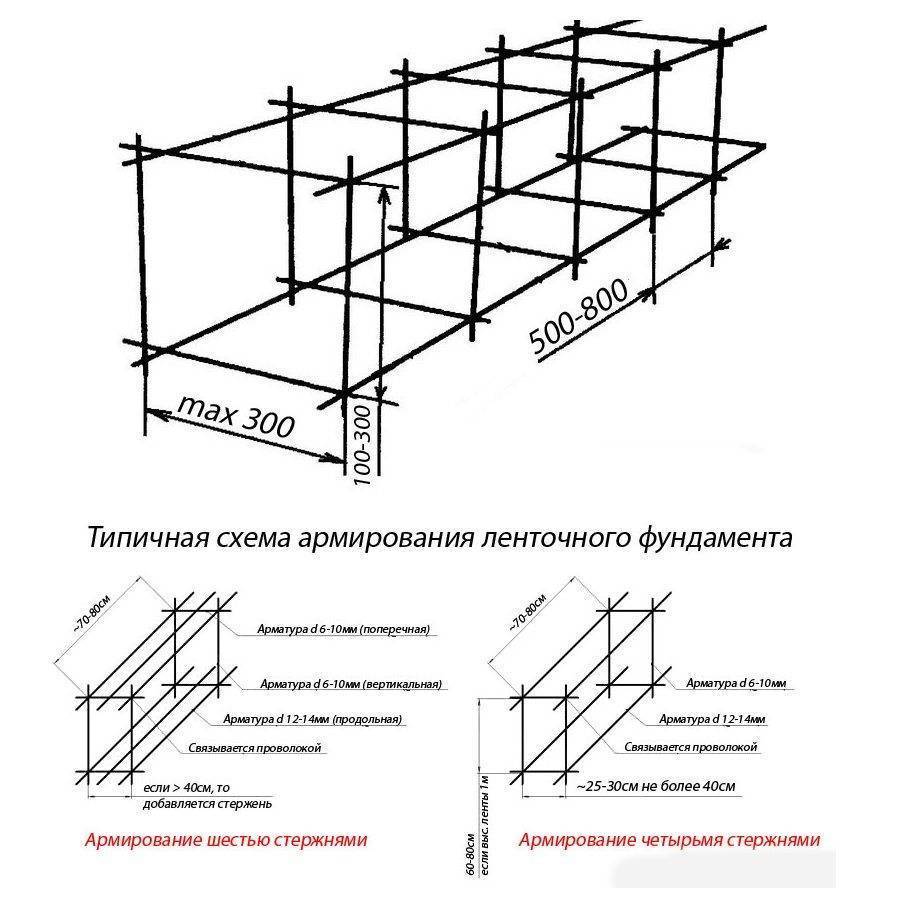

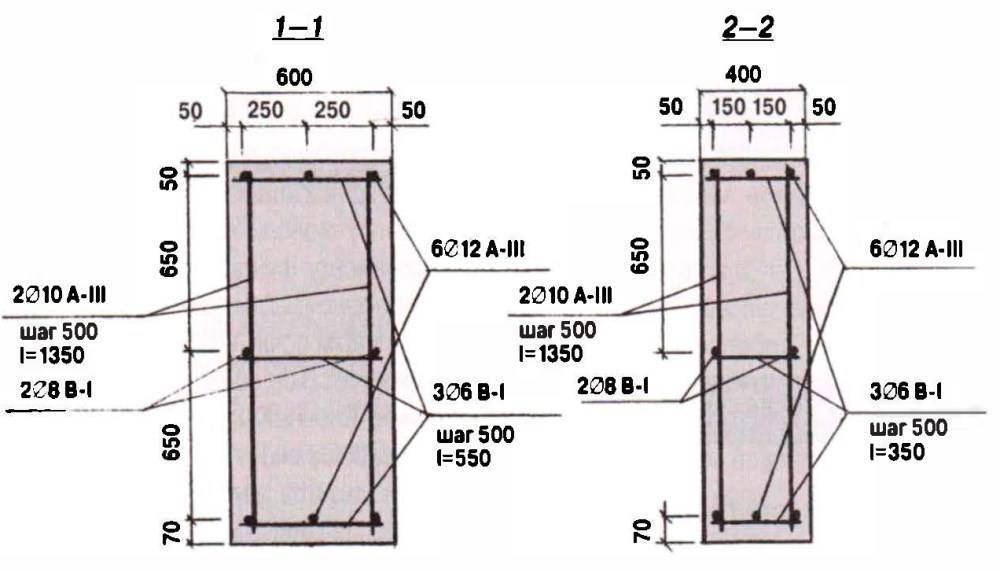

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Арматура: вес и длина, соотношение и расчеты в строительных работах

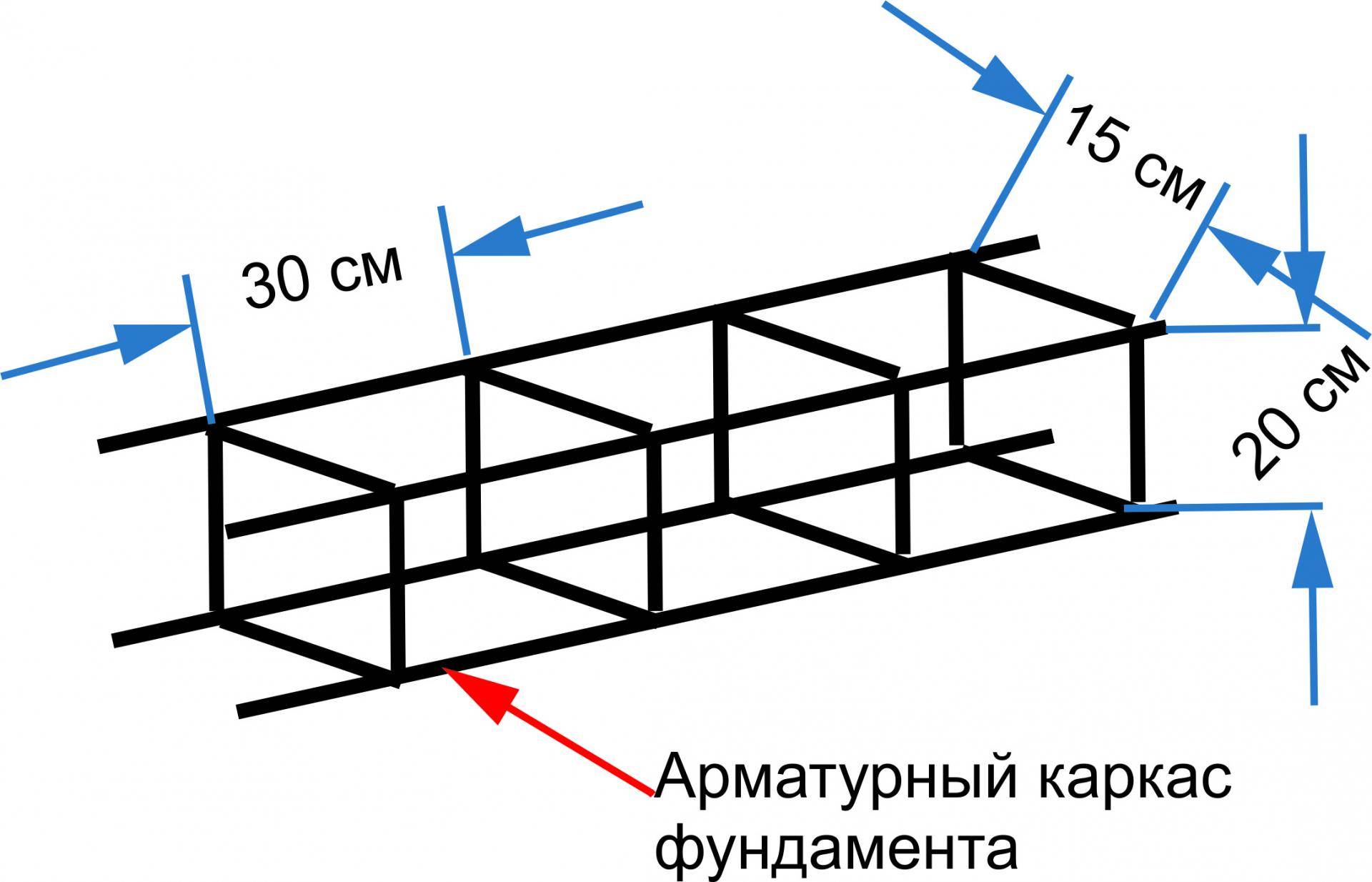

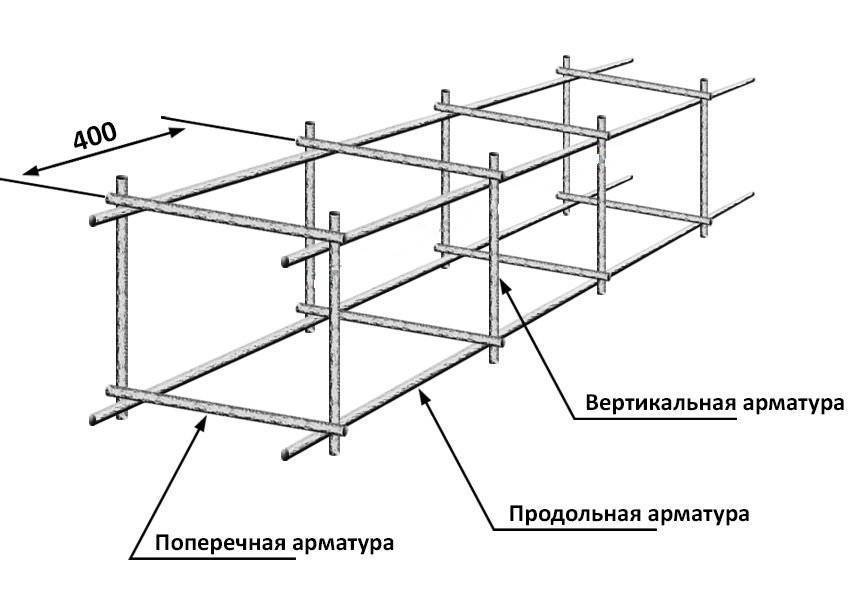

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

Арматура: вес и длина, соотношение и расчеты в строительных работах

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Арматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работах

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Характеристики и технология производства А3

Этот тип арматуры изготавливается с помощью таких методов:

  1. упрочненный вытяжкой;
  2. горячекатаный;
  3. термически упрочненный.

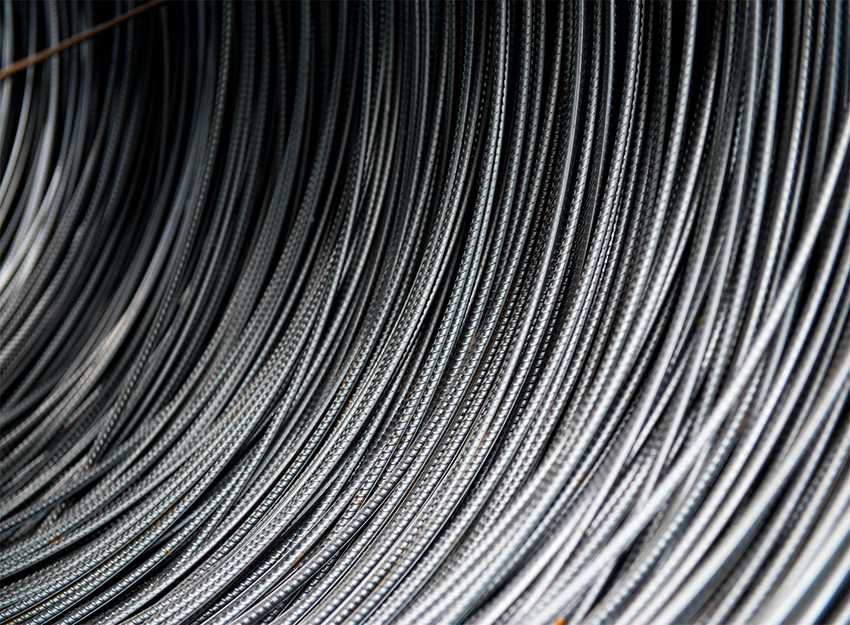

Выпускаются эти прутки немерные и мерные. Мерная длина состоит из прутков 6м и 11,7м, а немерная длина — это любой отрезок арматуры вплоть до 11.7 метра, но не более. Допустимый процент немерной длины в партии равен 10.

Сегодня производство арматуры входит в число главных направлений современного металлопроката. Такая популярность обусловлена тем, что чаще всего арматура применяется в строительной сфере. Вес арматуры А3 позволяет также выполнять каркасные работы. Процесс изготовления включает следующие этапы:

  • приём и транспортировка стали;
  • правка;
  • чистка;
  • резка;
  • гибка;
  • сварка сеток и каркасов, если необходимо.

На крупных предприятиях изготовление полностью автоматизировано, небольшие производители работают в ручном режиме. Из-за разных трудозатрат, стоимость продукции может отличаться. Обычно в цеху имеется две линии, где изготавливается арматура, — для бухт и прутков. Хранится готовая продукция на специальных стеллажах, с соблюдением требуемых норм.

Требования ГОСТа: арматура В500, особенности ее изготовления

Арматуру А500С с успехом используют в сжатых элементах. При этом качество бетонирования повышается благодаря сокращению количества металлоконструкций в колоннах. Профили можно использовать в проектах, где указаны сечения классов АІ и АІІІ. Аналогом же универсальной арматуры А500С может выступать арматура В500.

Арматура B500С по химическим и технологическим характеристикам сырья и строения соответствует европейским стандартам. Главное преимущество – гибкость. Высокая степень пластичности арматурных конструкций препятствует разрушениям построек. Арматурную продукцию данного класса в Российской Федерации производят согласно ГОСТ Р 52554. Она предназначена для возведения сооружений из облегченного и утяжеленного бетона.

Такие строения эксплуатируют в агрессивных средах. Арматуру используют как в виде самостоятельных стержней, так и в каркасах и сварных изделиях. B500С по характеристикам является эффективным заменителем арматур с маркировкой A400, A400C, A240. Арматура B500С имеет такие основные параметры:

Арматура: вес и длина, соотношение и расчеты в строительных работахАрматура класса В500 соответствует всем европейским стандартам.

  • выпускается в соответствии со стандартами Евросоюза, что дает возможность использования на европейском оборудовании;
  • не скручивается благодаря отсутствию лампасов;
  • удлиняется на 1,4%, выдерживая нагрузку свыше 3%;
  • характеризуется отличной свариваемостью.

Что касается ценовой политики, то она различная и зависит от характеристик арматуры и объема требуемой продукции.

Как выбрать?

Арматура не должна содержать дефектов, трещин, сколов. Наличие однородного слоя ржавчины, начавшего рыхлеть, говорит о ненадлежащем хранении на складской территории без крыши (дождь, туман, мокрый снег попадают на поверхность прута, заставляя железо ржаветь). Если арматура не относится к подклассу коррозионностойкой, поверхностное ржавление штырей обеспечено через несколько дней непрерывных дождей и сырости или через несколько недель жаркой и сухой погоды. Даже в совершенно сухую погоду сталь имеет склонность к появлению ржавчины. Полезно понаблюдать за погодой и конкретной партией арматуры, распродаваемой со склада – не все продавцы честно признаются, когда партия (с точностью до дня) привезена с завода. Диаметр выбранной арматуры проверяется штангенциркулем. Полезно носить этот инструмент с собой – его 2 шкалы совмещены так, что даётся относительно точная – по сравнению с обычной рулеточной линейкой – оценка диаметра арматуры. Если под рукой нет данных из таблицы по ГОСТу, то вначале замеряется расстояние (толщина) между углублениями поперечных рёбер. При этом замеряющие губки штангенциркуля должны провалиться до максимума в эти углубления. В итоге определяется величина, к примеру, 15 мм.

Популярные статьи  Как спрятать на стене провода от телевизора: способы маскировки кабелей

Далее измеряется расстояние между краями продольных рёбер. Определённое значение равно, например, 18 мм. По таблице это промежуточное значение, равное диаметру 16-мм арматуры. Дело в том, что дробных значений в ассортименте арматурной продукции – например, 16,5 мм – попросту нет.

Заглянуть в таблицу значений всё же придётся – по полученным в результате замеров значениям определить типовой диаметр необходимо, так как он является основной величиной. А ошибка в строительстве – использование арматуры нерасчётного диаметра – может стоить не одного десятка жизней, когда речь идёт, к примеру, о постройке высотного здания или моста.

Длина прутов (или бухты) – исходные данные от заказчика. Число погонных (реальных) метров арматуры, нужное конкретному строителю – вид предоставляемых данных, без которых заказ выполнить невозможно.

Смотри также

Основная характеристика арматуры 8

Арматура 8 мм изготавливается из конструкционных обыкновенных углеродистых сталей марок Ст3, что означают степень раскисления металла.

Чем больше степень раскисления – тем лучше конструкционные и механические свойства арматуры.

Ст3кп – конструкционная углеродистая сталь с обыкновенным качеством, по ГОСТу 27772-88 маркируется как строительная сталь С235. Она используется в малонагруженных или нагруженных конструкциях, хорошо сваривается, может служить дополнительным подпорным элементом в сложных инженерных конструкциях. Используется при значениях температуры и -40 С, и +400 С, сваривается без всяких ограничений, не имеет отпускной хрупкости, не образует флокенов. Предел кратковременной прочности – 373 МПа, предел текучести – 235 МПа, относительное удлинения до начала разрушения целостности арматуры – 25%. Содержание серы – до 0,05%, содержание марганца – до 0,6%, содержание фосфора – до 0,04%. Процент углерода – 0,14 0,22%, процент кремния – до 0,05%.

Сфера применения арматуры 8

На нашей базе металлопроката можно купить арматуру 8 по самой выгодной стоимости за метр. Мы предлагаем как уже готовые мерные блоки, так и с возможностью нарезки по размерам заказчика. Цена арматуры 8 за метр указана прямо на сайте нашей базы металлопроката, что позволяет быстро подсчитать стоимость нужных вам материалов.

Арматура 8 применяется практически во всех производственных сферах. Изделия незаменимы при строительстве различных зданий, необходимы для промышленных и бытовых нужд. Использование материала обусловлено его классом – в каталоге нашего магазина представлен металлопрокат класса А1 и А3, предназначенный для следующих работ:

  • Возведение ребер жесткости железобетонных конструкций – блоков и стеновых плит;
  • Строительство опорно-каркасных пучков для промышленных объектов;
  • Создание арматурных сеток и каркасных основ для ЖБИ;
  • Применение в химической промышленности.

Арматура 8 является оптимальным решением для создания конструкций, требующих удлинения. Данный материал обладает лучшими показателями сопротивления при растяжениях, что гарантирует прочность всей конструкции. Благодаря устойчивости к пониженным температурам, представленные в каталоге изделия незаменимы для создания несущих металлических конструкций.

Вместе с арматурой Вы можете приобрести проволоку вязальную. электроды, диски отрезные. цемент и песок, сетку сварную и много другое.

Цена арматуры 8 мм

В каталоге нашей базы металлопроката представлена высококачественная арматура 8 мм. Цена за метр металлопроката указана в удобных таблицах, где также сразу можно ознакомиться с весом погонного метра и стоимостью за тонну нужных вам изделий. Тут же указаны оптовые расценки материала и акционные цены #8212; это позволяет еще до заказа рассчитать вес нужных изделий и узнать возможную выгоду при покупке определенного количества металлопроката.

Нам важно, чтобы каждый клиент мог не только купить арматуру 8 по низкой цене, но и был доволен нашим обслуживанием. Именно поэтому в таблицах представлены только актуальные расценки на продукцию, а работа с каждым заказчиком осуществляется в индивидуальном порядке, что позволяет предлагать постоянным клиентам дополнительные скидки и преимущества. Вместе с арматурой Вы можете приобрести такие сопутсвующие товары:

Вместе с арматурой Вы можете приобрести такие сопутсвующие товары:

Методика выбора диаметра арматуры

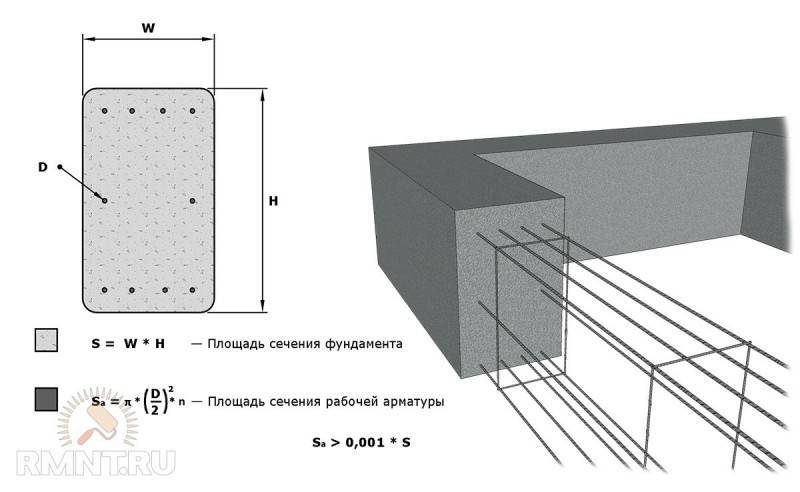

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см2 Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см2

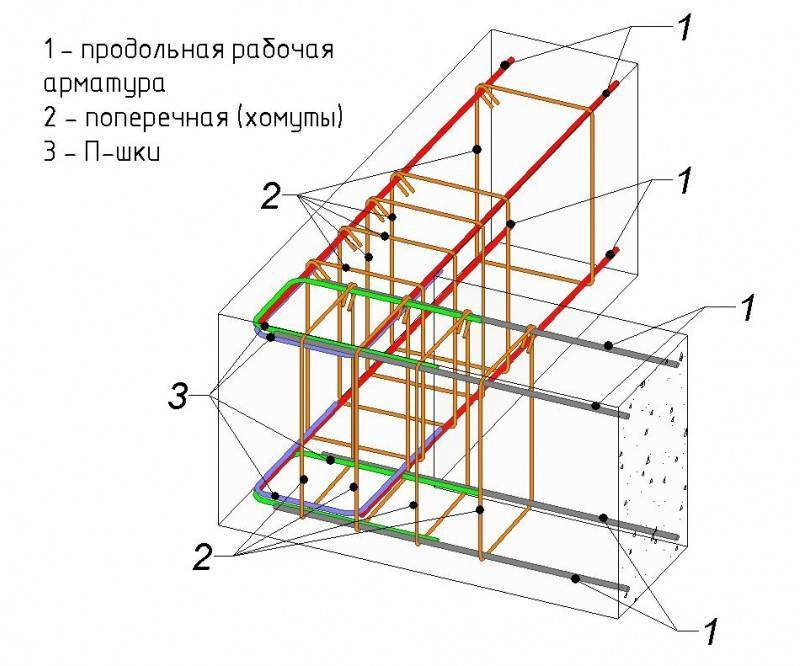

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см). Площадь продольного сечения: 800×30=24000 см2

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см2 Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см2. Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Арматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работахАрматура: вес и длина, соотношение и расчеты в строительных работах

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, мм Профиль Назначение
6 гладкий монтажная/для формирования хомутов
8 монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10 периодический (рифленый, ребристый) рабочая/используется для небольших построек с учетом параметров грунта
12 рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16 рабочая/используется для больших домов на сложном грунте
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
