Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

  1. Классический вариант с изготовлением и установкой щитов опалубки.
  2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

  • доска обрезная;
  • бруски 40 х 40 мм;
  • гвозди длиной 70-100 мм;
  • саморезы 3,5 х 70 мм;
  • U-образные блоки;
  • клей для газобетона;
  • стержневая арматура AIII, диаметр 10-12 мм;
  • гладкая арматура В-1, Вр-1, Ø 3-6 мм;
  • вязальная проволока — 0,5-2,2 мм;
  • бетон класса В15-В20.

Инструменты:

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Крепление балок к армопоясу.

  • ножовка;
  • молоток;
  • шуруповерт;
  • крючок для вязания арматуры;
  • гибочный станок;
  • вибратор для уплотнения бетона;
  • рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

  1. Нарезка досок по заданным размерам.
  2. Разметка и распиловка бруса для каркаса и перемычек.
  3. Изготовление щитов.
  4. Подготовка стяжных хомутов, шпилек.
  5. Предварительная сборка коробов на ровной площадке.
  6. Подъем секций и установка на верхний срез кладки.
  7. Крепление щитов перемычками.
  8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

  1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
  2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
  3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
  4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

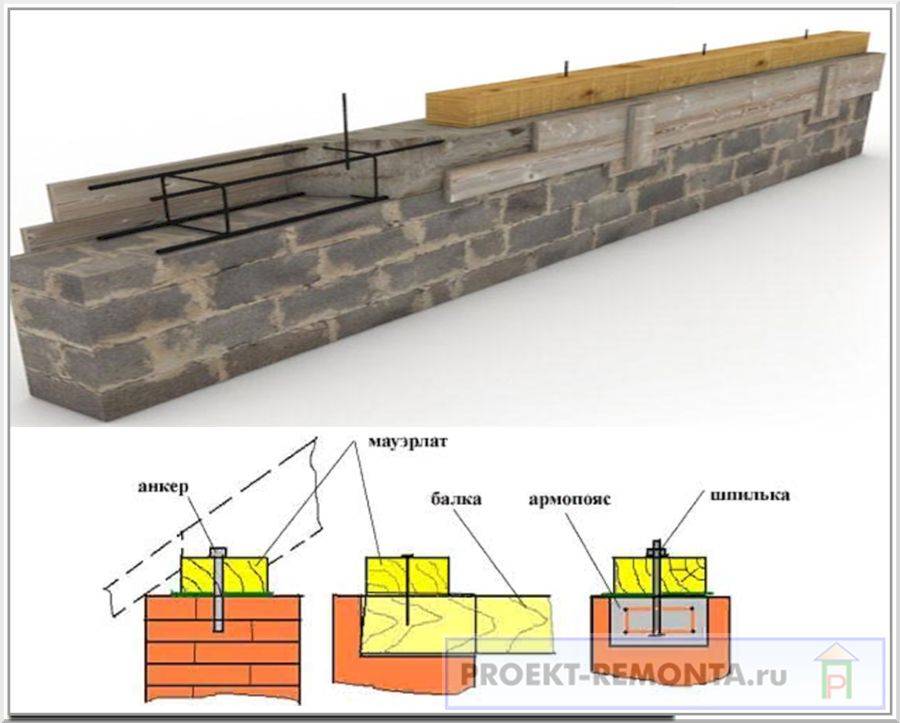

Крепление мауэрлата к газобетону без армопояса анкерами

Это единственный способ, от использования которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Анкерное крепление отлично работает на армопоясе из бетона, кирпича, шлакоблоке, но из-за небольшой площади поверхности контакта опорной втулки крепеж может вырвать из тела газобетона первым же сильным ветром.

Для того чтобы закрепить мауэрлат с помощью анкеров, потребуется в три раза больше точек крепления, каждую из которых придется вклеивать дорогостоящим клеевым составом. Стоимость такого крепежа окажется не меньше, чем затраты на традиционный армопояс, а преимуществ перед бетоном практически никаких.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

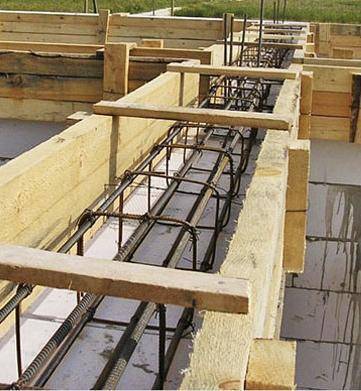

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Доска — наиболее распространенный материал для опалубки армопояса

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото При заливке армопояса стена утепляется, чтобы отсечь «мостик холода»

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Армопояс органично вписывается в конструкцию здания

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Для опалубки армопояса хорошо подходит фанера

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

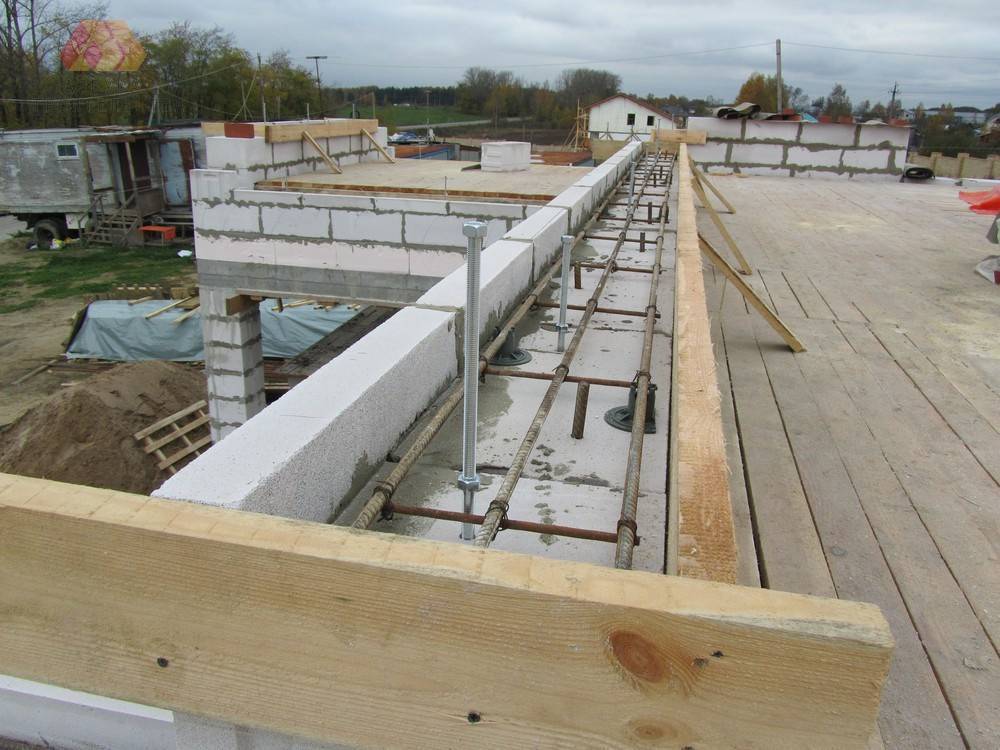

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

  1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
  2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

    Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой

Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига

Ими гораздо легче пользоваться, а результат тот же

Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Заливка бетона

После установки арматурного каркаса и других необходимых элементов выполняется заливка армопояса. Используется бетон марки не ниже М200. Заливка осуществляется в один этап, что позволяет создать монолитную конструкцию с одинаковыми свойствами по всей длине. Снимать опалубку разрешается через несколько дней, чтобы хорошо схватился бетон. Но проектную прочность он набирает только через месяц.

Видео описание

Процесс устройства армопояса на стене из газобетонных блоков подробно описан в следующем видео:

Советы для создания армопояса

Чтобы создать прочный и жёсткий армопояс, который подойдёт под установку мауэрлата, нужно придерживаться следующих советов:

  • Если невозможно выполнить заливку бетона в один этап, разные участки дополнительно укрепляют арматурой. Это происходит при помощи выпусков стальных стержней.
  • Чтобы предупредить появление внутри балки пустот, залитую строительную смесь дополнительно уплотняют.
  • В жаркую погоду свежезалитый армопояс необходимо постоянно поливать водой. Чтобы предупредить чрезмерное испарение влаги, поверхность бетона можно укрыть полиэтиленовой плёнкой.
Популярные статьи  Чем покрасить бетонный пол в гараже

Установка мауэрлата на газобетонные блоки без армирования

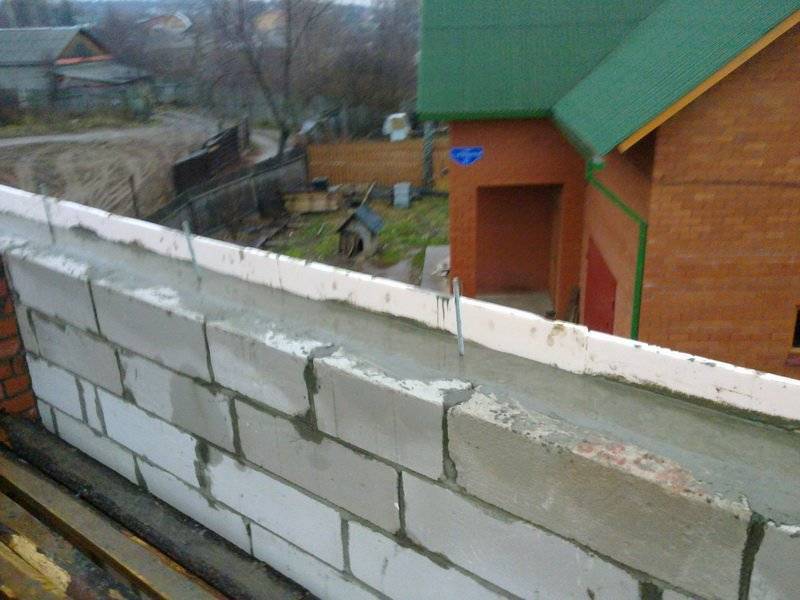

Установка мауэрлата непосредственно на стену из газобетона без предварительной заливки армопояса нежелательна. Это допускается лишь на хозяйственных постройках, где кровля имеет небольшой вес, и отсутствуют значительные снеговые нагрузки (проверяется по климатическому району).

Видео описание

Целесообразность использования армопояса или его отсутствия описывается в следующем видео:

Крепление мауэрлата к газобетону без армопояса рекомендуется выполнять при помощи анкеров длиной 500 мм. Технология монтажа выглядит следующим образом:

  1. Между стеной и деревянной балкой укладывают гидроизоляционный слой. Он предупредит проникновение влаги, которая приводит к развитию плесени. Для создания гидроизоляции можно использовать рубероид.
  2. Деревянный брус укладывается в своё проектное положение. Выполняется разметка, где обозначаются места монтажа стропил.
  3. Учитывая положение стропильных ног, проделываются отверстия, предназначенные для установки анкеров.
  4. Крепёжный элемент забивают до упора шайбы под гайкой.
  5. Анкера плотно затягивают, обеспечивая жёсткость созданной конструкции.

Видео описание

Другой вариант закрепления мауэрлата к ограждающим конструкциям из газобетона описан в следующем видео:

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.


Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

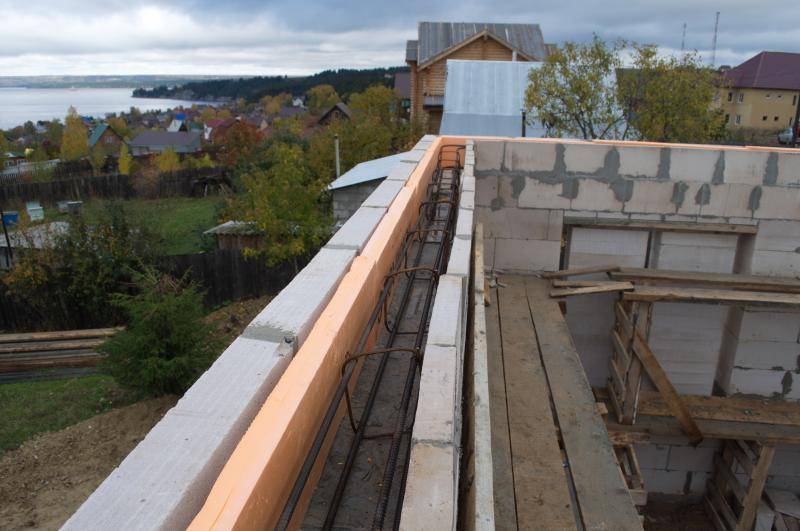

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

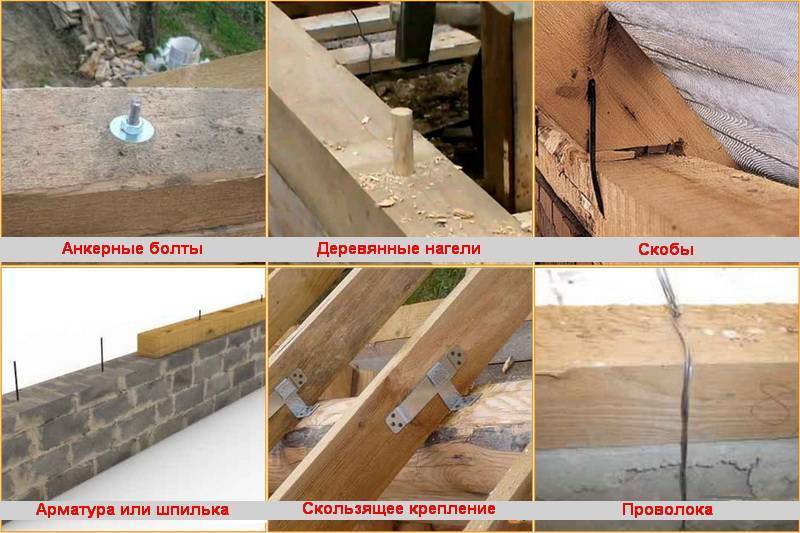

Крепление

Очень важно правильно крепить армопояс и мауэрлат между собой. Независимо от этого, необходимо обрабатывать опорный брус

Специальные вещества позволяют сократить опасность воспламенения либо гниения. В брусе обязательно сверлят отверстия. Мауэрлат необходимо насадить на крепеж — анкера либо шпильки.

Важным шагом в работе является выкладка рубероида. Фиксация крепежных изделий достигается за счет гаек и крупных шайб. Когда они затянуты, придется страховать конструкцию контргайками. Все торчащие блоки надо отрезать УШМ. Чтобы установить мауэрлат на стену из кирпича, применяют изделия сечением 60 мм.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Оптимальная глубина замуровывания проволоки составляет 300 мм. Протяженность катанки избирается с поправкой на линейные размеры бруса. Стоит учесть, что любая стропильная часть обязательно оснащается одной проволочной закладкой. Правда, такой метод не слишком совершенен — дело в том, что растягивающийся металл будет терять надежность. Это отразится и на внешнем облике конструкции.

Закрепить мауэрлат на особые стенные вставки можно с использованием скоб. Закладки из дерева требуется заблаговременно обрабатывать антисептиками. Потом их жестко замуровывают в кладочный слой. Не допускается использование пробок короче 250 мм. Выбор точек монтажа и их расстановка производится с учетом расположения ног стропил и их количества.

Популярные статьи  Какую выбрать надежную дрель для алмазного сверления: рейтинг лучших моделей

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Шпильки могут использоваться для крепления мауэрлата путем замуровывания в кладку. Их ставят минимум в 3 ряда. Габарит резьбы определяется характеристиками стропильного комплекса. Подход весьма надежен, но трудоемок и требует весьма скрупулезного подхода. Дело в том, что класть кирпич по такому способу станет труднее.

Часть специалистов рекомендует монтировать конструкцию анкерными болтами. Мощные металлические конструкции работают очень надежно. Когда поставлен мауэрлат окончательно, сразу же и в нем, и в стене сверлятся отверстия. Их делают так, чтобы крепление анкерами производилось без всяких проблем

Важно: такой вариант работает только на полновесном кирпиче, лишенном пустот

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Свои особенности имеет присоединение мауэрлата на газобетонные блоки. В этом случае, как и при использовании простого кирпича, без упрочнительного пояса обойтись будет весьма трудно. Легкий газоблок крайне скверно переносит точечные механические воздействия. А именно они возникают там, где крепят стропила. Основные принципы:

  • повышать крепость пояса из бетона при помощи резьбовых стальных шпилек;

  • на их конца наваривать поперечины — также из стали (это обеспечит нужную устойчивость);

  • равномерно выставлять шпильки по всей длине (их ставят как минимум столько же, сколько стропил предусмотрено, с шагом от 400 до 500 мм);

  • выводить опять же эти шпильки дальше упрочняющего пояса и балки с таким расчетом, чтобы можно было спокойно затянуть гайку;

  • располагать точки фиксации балки на монолит посередине стропильных частей.

До заливки бетона нужно резьбовые части подготовить. Речь идет о намотке малярного скотча. В таком случае строительные смеси не будут попадать на поверхность. Оттого наворачивание гайки заметно упрощается. Перед тем как ставить брус в предусмотренное проектом положение, сразу размечают, что где крепить — тогда при закладке отверстий опасность ошибок будет сведена к минимуму.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Пренебрегать контргайками весьма глупо. Они позволят избежать достаточно долго ослабления использованных крепежей. Повысить надежность связки «мауэрлат-армопояс» можно, если применять максимально длинный брус. Иногда проблемы доставляют стыки. Справиться с такими трудностями удастся путем косого прирубания, при котором применяют гвозди. В некоторых случаях вместо них пускают в ход болты.

Выбор между этими типами метизов — во многом дело личного вкуса. На углах балку тоже надо укрепить. Для такой цели применяют скобы либо уголки из прочной стали. Если шпильки при креплении входят прямо в кирпичную стену, то они должны вводиться строго вертикально. Любое отклонение от этого правила оборачивается крайне неприятными последствиями.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Альтернативное решение — опалубка на основе блоков в виде буквы U. Подобный вариант ценится в наиболее холодных регионах нашей страны. Он исключает образование холодовых мостиков. Опалубочный элемент приклеивают ребристыми участками кверху. Иногда встречается комбинированная опалубка, которая:

  • идеальна при большой ширине стены;

  • сокращает затраты (позволяя отказаться от покупки специальных частей);

  • весьма привлекательна с теплотехнической точки зрения.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фотоМауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Как залить армопояс под мауэрлат, смотрите в видео ниже.

Как правильно армировать стены?

В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.

Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.

В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:

  • первый ряд уложенный на фундамент;
  • оконные и дверные проемы;
  • перемычки.

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото

Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины. При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным

В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью

При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.

Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:

  1. Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
  2. При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки – 3 диаметра арматуры ширина и столько же глубина.
  3. Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
  4. Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
  5. Заполнив штробы клеем, укладываем в них стеклопластиковую или металлическую арматуру класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.

Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.

Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.

Рекомендуем к просмотру видео материал, где эксперт в области строительства даст полезные советы и рекомендации по армированию газобетонной кладки.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

  • легкий;
  • прекрасно обрабатывается;
  • обладает хорошими теплоизоляционными свойствами;
  • блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

Мауэрлат на газобетон без армопояса

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

Популярные статьи  Робот-пылесосы: умные и надежные помощники с искусственным интеллектом

Крепление стальной проволокой

Наиболее простой вариант крепления. Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

  • за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
  • мауэрлат укладывается после завершения кладки стены и набора прочности клея;
  • скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Анкерный болт (механический анкер) состоит:

  • из внутреннего стержня с резьбовой частью;
  • наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

  • Брус мауэрлата
    выкладывается по всему периметру стены.
  • По всей длине мауэрлата сверлятся отверстия под анкерные болты
    . Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
  • Через отверстия в мауэрлате
    при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
  • В отверстие вставляется анкерный болт
    длиной не менее 500 мм и резьбой М12 или М14.
  • Надевается шайба.
    С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

Химический анкер

Мауэрлат на газобетон без армопояса: пошаговое инструкция по креплению с фото Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер
. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

  • сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
  • с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
  • канал отверстия заполняется клеящим составом;
  • в отверстие вставляется резьбовая шпилька М12 – М14 или отрезок арматуры подобного диаметра;
  • при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

  • Прочность крепления значительно выше, чем у анкера с механической фиксацией.
  • Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
  • Химическая стойкость.
  • Можно крепить к влажному материалу, выполнять работы в дождь.
  • Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

  • Клеящий состав не выдерживает высоких температур.
  • Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Крепление кровли с армопоясом

Крепление стропил с армопоясом и без

Более надежной конструкция получается, если предусмотреть армопояс (второе название монолитный пояс).

Что такое армопояс

Армопояс на доме показан стрелкой

Армопояс представляет собой ленту монолитного железобетона толщиной до 0,5 м по верхнему краю стены. Он устраивается не только по пеноблокам, но и по кладке из любого штучного материала (к примеру, кирпича).

Его задача дополнительно связать кладку и равномерно распределит нагрузки по всем четырем (или больше) стенам. В случае с ячеистыми бетонами он дополнительно защищает поверхность от продавливания.

Монолитный пояс можно сделать в опалубке, но обычно выкладывают с внешней и внутренней стороны стены два ряда из блоков небольшой толщины так, чтобы получился лоток между ними (иногда выпиливают лоток, получая «U»-блок). В него устанавливают арматурный каркас и укладывают бетон.

Устройство армопояса немного усложняет конструкцию здания, но увеличивает его надежность и прочность. Цена строительства вырастает тоже незначительно, так как стали и бетона нужно немного. Для строений большой площади и с тяжелой кровлей монолитный пояс почти обязателен.

Крепление кровли к пеноболкам с армопоясом

К армопоясу стропила можно закрепить и без мауэрлата, теми же способами, но лучше все же установить его. В дерево мауэрлата устанавливать крепеж легче. Сам мауэрлат соединяется с монолитным поясом двумя способами, инструкция следующая.

При заливке бетона в него закладываются шпильки-анкера. Под них сверлят отверстия в мауэрлате и притягивают его к бетону гайками с шайбами. Наиболее надежный способ, но требует точной разметки отверстий перед сверлением. На видео в этой статье показан именно такой вариант.

Установка мауэрлата на заранее замоноличенные шпильки

https://youtube.com/watch?v=9k3rj-x2YuM

Отверстия под шпильки сверлят, уже уложив мауэрлат на бетон. Сверло проходит сквозь дерево и бетон. Дополнительно шпильки можно закрепить клеем или использовать самораспорные анкера.

Внимание. Между мауэрлатом и стеной (армопоясом) обязательно делают гидроизоляцию

Самораспорный анкер для пено- и газобетона

Первые два способа монтажа стропил показаны на рисунке после заголовка этого раздела статьи, они наиболее распространены.

  • В стропилах выбираются уступы, которыми они упираются в мауэрлат. Дополнительно по краям устанавливаются уголки. Можно также выбрать пазы и в мауэрлате, это более надежно закрепит стропила, и исключит возможность их смещения вдоль стены, если разрушится уголок.
  • Стропильная конструкция упирается в мауэрлат низкой затяжкой — тоже ставят угольники.

Отметим, что дополнительно можно связать мауэрлат и стропило проволокой. Остальные способы монтажа стропил показаны на рисунке ниже.

  • К стропилам с помощью стальных пластин крепят опорные бруски, которыми они упираются в мауэрлат. Дополнительно вдоль мауэрлата может закрепляться металлический прокат угольник, под который выбирается поперечный паз в стропильной ноге.
  • Упорный брусок крепиться стальной пластиной, а двумя брусками, которые тоже создают дополнительную опору.
  • Этот способ был уже показан на предыдущем рисунке.
  • В торце стропила выбирается «V»—образная выемка, которой оно опирается на мауэрлат. В этом случае стропильная нога не выходит дальше стены.
  • Комбинация способов «1» и «4».
  • Способ «4», но при этом продолжением стропила, образующим выпуск за стены, являются бруски, на которых тоже выбраны упоры.

Совет. Пенобетон легко напитывается влагой, в том числе и от дождей. Поэтому обязательно делайте большие свесы кровли, для которых и необходимы выпуски стропил.

Дополнительные способы крепления стропил

Отметим, что на всех предложенных узлах крепления кроме варианта «4» присутствует еще дополнительное крепление — хомут. Изготавливают его из проволоки, ленты и других подобных материалов.

Он охватывает стропильную ногу и притягивает ее вниз. Сам хомут с помощью дюбелей крепиться к внутренней стороне стены. Применять его можно, если нужно обеспечить дополнительную надежность соединения стены и кровли, например, когда крыша очень тяжелая.

Вот и все, что мы хотели рассказать о том, как ставить крышу на пеноблоки. Надеемся, наша статья была интересной, и принесла вам практическую пользу. Отлично если вы смогли воспользоваться нашими советами и воплотили один вариантов конструкции этого узла при строительстве на своем участке. Пусть крыша вашего дома будет надежной, а небо над ней безоблачным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
