Сращивание стропил в районе конька: способы монтажа

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Сращивание стропил в районе конька: способы монтажа

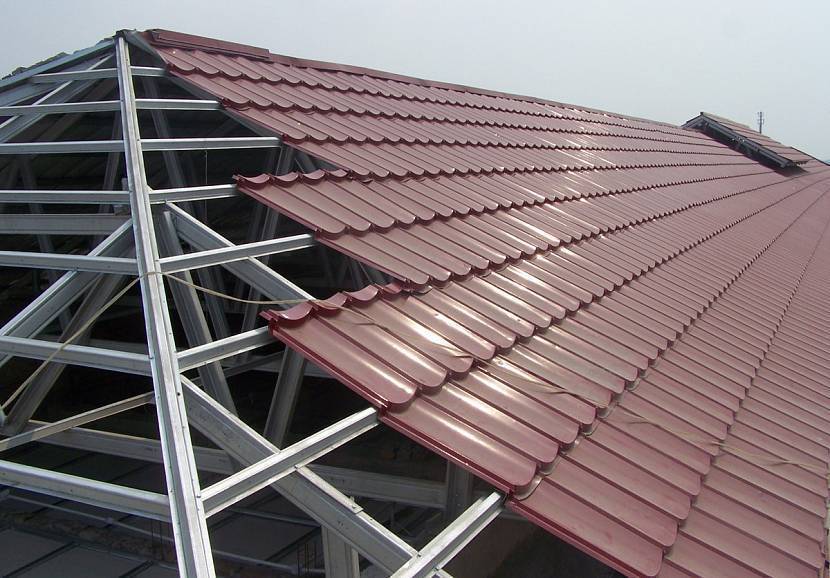

Металлическая стропильная системаИсточник dawaihati.com

Конструктивно стропила подразделяются на висячие и наслонные:

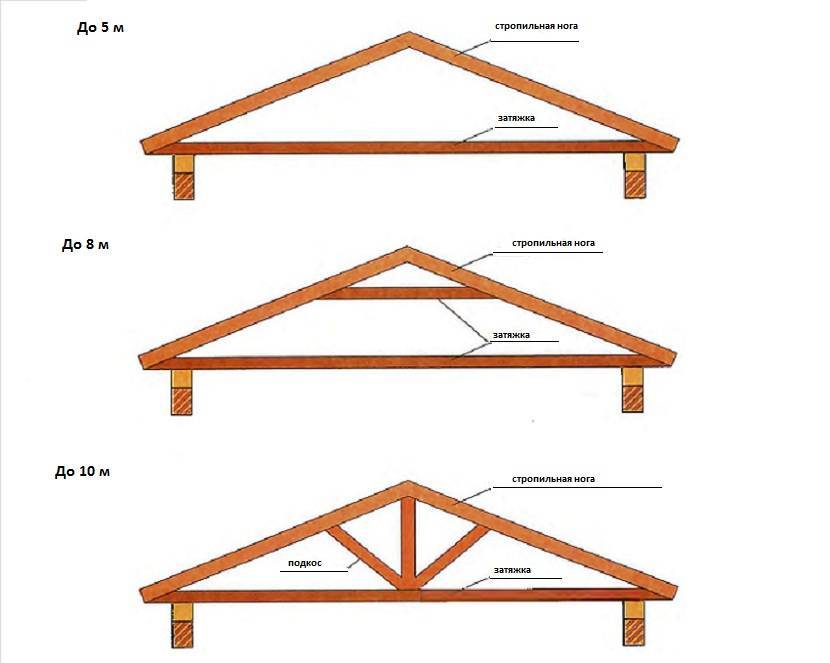

Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

Сращивание стропил в районе конька: способы монтажа
Дополнительная затяжка увеличивает пролёт до 8 метров, а упирающиеся в затяжку подкосы – до 10 метровИсточник obustroeno.com

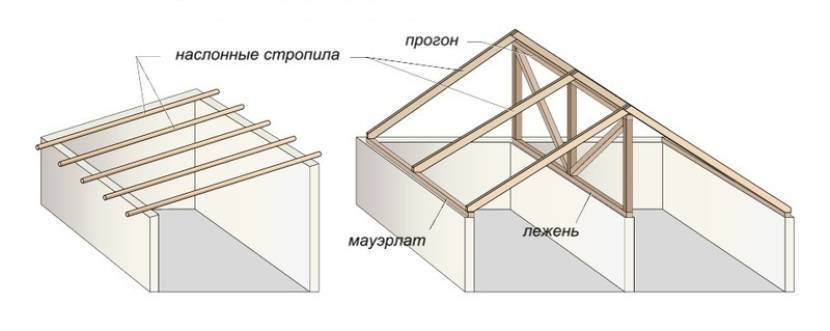

Наслонные стропила устанавливают на здания с большими пролётами свыше 10-12 метров со средней несущей стеной или опорными колоннами. Верхними концами они опираются на коньковый прогон, который в свою очередь поддерживается стойками, упирающимися в лежень – горизонтальная балка, лежащая на колоннах или внутренней стене. Если решается задача, как установить стропила на односкатную крышу, то также выбирается наслонная конструкция, так как в ней роль конькового прогона исполняет более высокая стена.

Сращивание стропил в районе конька: способы монтажа
В этом случае затяжка не нужна вследствие отсутствия растягивающих нагрузокИсточник remoskop.ru

Крепление стропильной системы — технология

Форму создаваемой крыши и способ, каким будут крепиться стропила, принято выбирать, исходя из материала строительства дома, климатических и географических особенностей местности, где расположено здание. Стропила являются главным элементом стропильной конструкции, предназначенной для удержания кровли.

При возведении каркаса для крыши правильный и надежный крепеж стропильной системы очень важен. Ошибка в расчетах и неверно подобранные материалы, как и непрофессионально выполненная работа по креплению стропил приведут к тому, что кровля скоро придет в негодность, и ее необходимо будет заново переделывать.

Существуют следующие способы крепления стропил к стене:

  • с использованием мауэрлата;
  • через балки перекрытий;
  • с затяжкой и подстропильными деревянными брусками;
  • соединение с верхним венцом стен из бревен;
  • с применением обвязки дома, возведенного по каркасной технологии.

При возведении частных домов используются стропила наслонные и висячие. Когда строятся здания, имеющие большую площадь крыши, обычно используют висячие стропила, которые изображены на фото.

Главные характеристики узлов стропильной системы

Основные узлы крепления стропильной системы кровли показаны на рис. 1. Они подразумевают наличие стропильной ноги (мауэрлата – 1), стропильной ноги (конькового прогона – 2), стойки (затяжки – 3). Конструкция стропильной системы – это основной несущий элемент кровли.

Все узлы крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут оказаться самыми непредсказуемыми.

Рисунок 1. Основные узлы крепления стропильной системы кровли: 1 – мауэрлат, 2 – коньковый прогон, 3 – затяжки.

Вначале производят установку стропил на мауэрлате при наличии у строения кирпичных стен. Аналогичные узлы предусматриваются и для блоков из бетона, тогда необходимо создать железобетонный пояс жесткости, а в его конструкцию обязательно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а их диаметр должен составлять более 14 мм. Верх шпилек должен быть оснащен специальной резьбой.

Мауэрлат просверливают, делая отверстия, которые необходимы для крепления элементов на нем. Каждое из отверстий должно иметь размер, совпадающий с диаметром шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевают гайку и затягивают ее, за счет чего и обеспечивается прочность соединения мауэрлата и стены. Соединять стропила с мауэрлатом следует так, чтобы не произошло ослабление их несущей способности.

Описание основных крепежных элементов для монтажа стропильной системы

Если в процессе строительства дома было использовано оцилиндрованное бревно либо брус, то создавать армопояс не обязательно. производят на верхнем брусе либо на бревне стенки. С данной целью соединения мауэрлата со стропилами применяют разные способы врубок (врезок).

Каким крепежом крепят металлические стропила:

  1. Пластинами.
  2. Крепежными элементами LK.
  3. Уголками.
  4. Кронштейнами WВ.
  5. Саморезами.
  6. Разновидностями уголка КР.
  7. Стяжками из проволоки.
  8. Монтажной лентой перфорированной ТМ.
  9. Болтами с гайками.
  10. Кронштейнами WВ.

Если при соединении стропил с мауэрлатом применяют кронштейны, то их врезку на стропилах не производят, что способствует укреплению несущей способности. Обычно производят металлические кронштейны, а металл является оцинкованным и имеет размер толщины в 0.2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Применять крепежный элемент LK можно, создавая узлы крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкции кровли. Крепежный элемент LK укрепляется к древесине, как и кронштейны, при этом исключение будет составлять использование анкерных видов болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Ее применяют не только с целью создания более прочных узлов, но и для укрепления элементов для дополнительного применения с целью придания жесткости либо прочности системе в целом. Крепят перфорированную монтажную ленту шурупами или гвоздями, поэтому используется она с целью усиления конструкции системы стропил любой кровли, целостность которой не будет нарушаться.

С использованием уголков КР и их различных модификаций узлы крепления усиливают, чтобы они могли эффективно участвовать при соединении мауэрлата и стропил. Обеспечение соответствующей прочности узлам кровли допустимо при использовании уголков, что позволяет повысить несущие характеристики кровельной конструкции.

Использование соединительных элементов из металла не связано с врезкой уголков в систему кровли. Это не будет являться причиной понижения несущей способности кровельной системы. Применять уголки для соединения можно с применением шурупов либо гвоздей, выступы которых напоминают ерша.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны

Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: » «). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. , работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное .

Верхнее соединение стропил между собой производится одним из следующих способов:

  • стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
  • посредством к коньковому брусу;
  • боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

Сращивание стропил в районе конька: способы монтажа

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Сращивание стропил в районе конька: способы монтажа

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Сращивание стропил в районе конька: способы монтажа

Стягивание узлов шпильками считается самым надежным.

Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Сращивание стропил в районе конька: способы монтажа

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Сращивание стропил в районе конька: способы монтажа

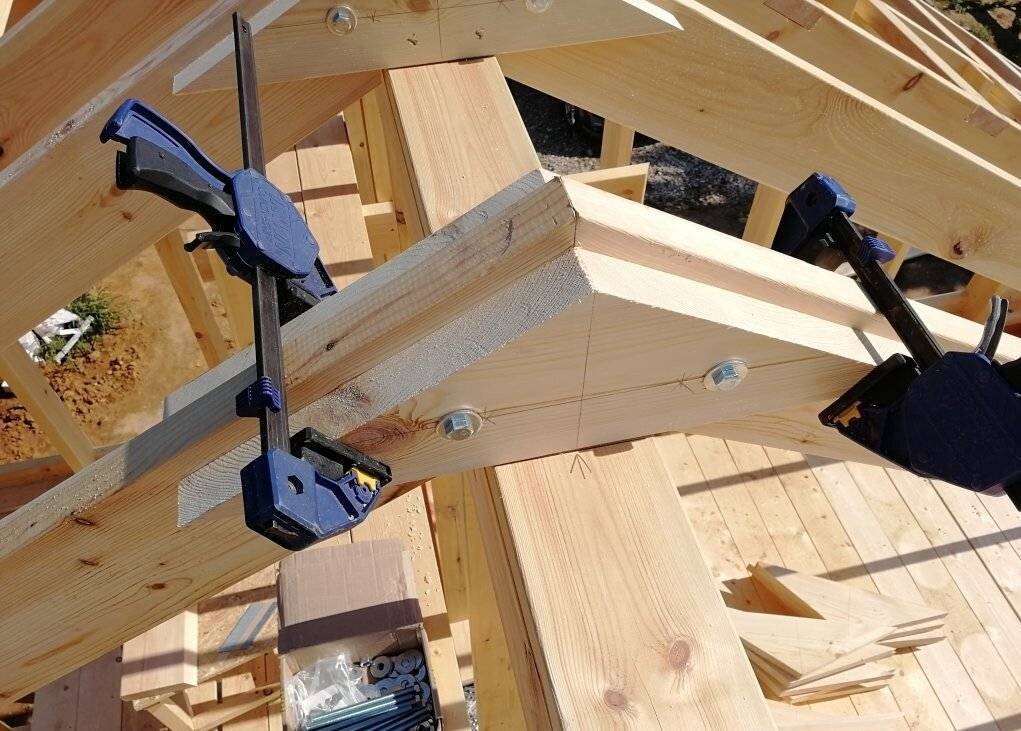

Наиболее распространенные способы соединения стропильных ног в районе конька.

  • Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
  • Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;

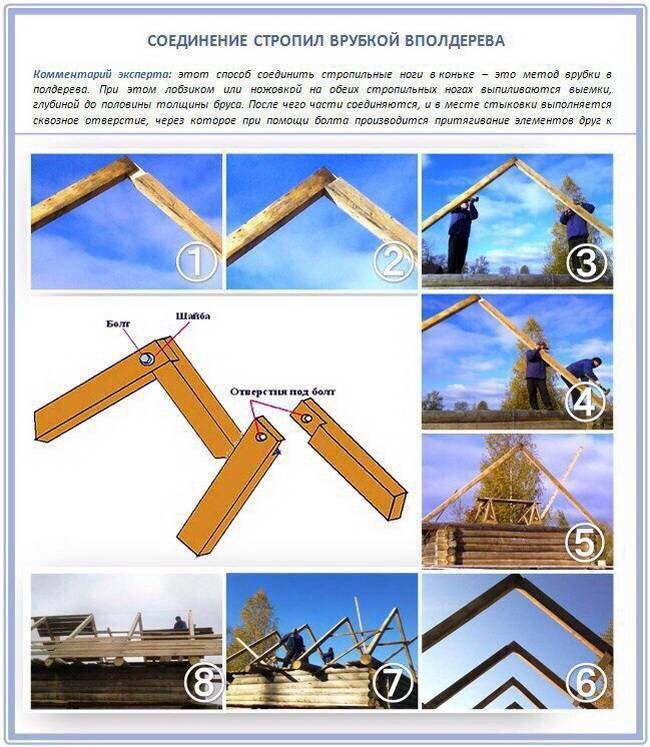

  • Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Сращивание стропил в районе конька: способы монтажа

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Сращивание стропил в районе конька: способы монтажа

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

Сращивание стропил в районе конька: способы монтажа

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Сращивание стропил в районе конька: способы монтажа

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

Сращивание стропил в районе конька: способы монтажа

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Популярные статьи  Рейтинг пылесосов без мешка для сбора пыли: ТОП-17 лучших моделей на рынке

Сращивание стропил в районе конька: способы монтажа

Скользящее соединение стропил используется только на крышах деревянных домов.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Стягивание узлов шпильками считается самым надежным.

Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Наиболее распространенные способы соединения стропильных ног в районе конька.

  • Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
  • Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
  • Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Скользящее соединение стропил используется только на крышах деревянных домов.

Описание вариантов сращивания стропил по длине

Сращивание стропил по длине: особенности процесса

Когда для строительства крыши необходимы длинные стропила, а в наличии их нет, то нужно произвести сращивание стропил по длине. Брус для изготовления стропил, как и сами стропила, имеют стандартные размеры. Чем больше площадь сечения стропил, тем больше их длина.

Для достижения требуемого соотношения между длиной и толщиной стропильных ног можно увеличить толщину стропил, путем присоединения дополнительных элементов (стропильные доски, брус). В этой статье мы расскажем о способах и конструкционных особенностях сращивания стропил в стропильной системе крыши .

Как удлинить стропила- важный вопрос при строительстве кровли. Для того, чтобы увеличить длину стропильных ног зачастую необходимо соединить друг с другом короткие элементы конструкции (брус, доски стропильные и т.д.).

Жесткость на изгиб в местах, где происходит стыковка стропил достигается крайне редко, обычно там получаются пластичные шарниры. Для решения этой проблемы стык делают в том месте, где изгибающий момент практически равен нулю.

При устройстве пластичного шарнира, его расстояние от опоры для стропил берут как 15 процентов от шага установки стропил (длины пролета), на котором располагается соединение.

Из-за того, что длина пролетов между такими элементами, как мауэрлат и промежуточная опора для стропил, а также между промежуточной и коньковой опорами абсолютно разная, при стыковании стропил применяют равнопрочную, а не равнопрочную и равнопрогибочную схему, как при стыковании прогонов.

Гораздо важнее по всей длине создать одинаковую прочность стропилины, чем создать равный прогиб. Совсем иная ситуация возникает в коньковом прогоне. Там первоочередная задача – это обеспечение равного прогиба: тогда конек кровли останется на одной высоте .

При строительстве вальмовых крыш используют стропила, которые направлены к углам стен (внутренним или внешним). Такие стропильные ноги называются накосные стропила. Они длиннее обычных и являются опорой для укороченных стропил скатов.

Стропильная система собирается, чаще всего, из отдельных деревянных элементов – стропил, досок, бруса, бревен.

Рассмотрим следующие способы сращивания стропил:

  1. Сращивание стропил способом соединения встык. Для идеального соединения двух стропил необходимо отрезать под углом в девяносто градусов стыкуемые концы стропил ( для предотвращения прогиба места соединения двух элементов стропила срез торца каждого из элементов должен быть выдержан в девяносто градусов). Соединив срезанные торцы висячих стропил. необходимо, с помощью металлического крепежного элемента или накладки из доски закрепить соединение. Для прикрытия стыка стропил с двух сторон используются накладки из доски, каждую из которой прибивают металлическими гвоздями через один, в шахматном порядке.
  1. Наращивание стропил способом косого прируба. Метод получил свое название «косой прируб» из-за того, что подрезка соприкасающихся концов стропил происходит под углом в 45 градусов, после чего срезанные концы соединяются вместе, и скрепляются посередине болтом, диаметр которого обычно составляет 12 или 14 мм.
Популярные статьи  Деревянная рамка для фотографий: делаем своими руками с фото инструкцией

Сращивание стропил – как действовать?

Теперь, после ознакомления с основными принципами, можно подумать и о том, как удлинить стропила дома без изменения расчетной прочности конструкции. И начнем с того, как нарастить стропила по вертикали. Самый простой способ – впритык со вставкой штыря с зазубринами, который необходим для сдерживания случайных боковых нагрузок.

И, наконец, разберемся, как сращивать стропила по длине. Есть несколько способов, но самыми простыми и надежными являются методы прямой и косой накладок. В первом случае на торцах соединяемых бревен делаются прямоугольные врубки на половину толщины бруса и длиной, в два раза превышающей толщину.

Два бревна складываются врубками и скрепляются металлическими гвоздями или скобами. В случае косой накладки угол врубки значительно больше, чем тупой. В принципе, это те основы доработки длины балок, которые следует знать при нестандартных планировках ваших крыш.

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.

Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

Встык

Торцы сращиваемых брусьев должны быть обрезаны строго под углом в 90 градусов, чтобы не допустить прогиба в месте соединения.

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Стыкующиеся брусья должны быть плотно подогнаны, нужно добиться максимально ровных соединяемых поверхностей при помощи зачистки наждаком.

Посередине соединения проделывают сквозное отверстие под болт 12 или 14 мм, которым фиксируется стыковка.

Внахлест

Это самый простой в исполнении способ, соединение выходит жестким, надежным. Один стропильный брус накладывается на другой так, чтобы перехлест был не менее 100 см.

Как при этом обрезаны края стропил – значения не имеет.

Фиксируется соединение двумя методами:

  • с помощью гвоздей. Чтобы не расколоть стропила, гвозди вбивают с чередованием – в шахматном порядке;
  • с помощью шпилек. В заблаговременно подготовленные отверстия вставляются шпильки, закрепляемые шайбами и гайками. Такой вариант считается более надежным.

Составные и спаренные доски, усиление стропил

Если чердак планируется сделать холодным, целесообразнее использовать стропильную систему из досок.

Их преимущества – легкость в сравнении с брусьями и более низкая цена при не меньшей прочности.

Чтобы получить составное стропило, две одинаковые доски устанавливают на ребро, а между ними вкладывают третью.

Все деревянные элементы должны быть равными по ширине, длина третьей доски варьируется в зависимости от необходимого размера стропила.

Образовавшийся просвет заполняют обрезками, а закрепляют всю конструкцию гвоздями, вбивая их в шахматном порядке.

Соединенные таким образом стропила запрещается использовать в качестве диагональных.

Более надежными являются спаренные стропила: доски соединяются сразу и встык, и внахлест.

Для наращивания ширины, усиления стропил используют дополнительные доски, добиваясь оптимального соотношения длины и ширины в соответствии с расчетной нагрузкой.

Устройство свеса

Кровельный свес защищает стены от дождя и снега и отводит воду с крыши. Его стандартный размер – 40 см.

Если стропильная нога не выступает за стену здания на необходимую длину, ее наращивают, прибивая доску – так называемую «кобылку». «Кобылка» может быть легче и уже основного бруса.

Крепежные детали и сборные стропила

Дополнительно каждое соединение укрепляется металлическими пластинами, скобами или уголками.

Отверстия для креплений делают, следуя такому правилу: диаметр сверла должен быть на 1 мм меньше, чем диаметр болта.

Металлические игольчатые пластины позволяют существенно облегчить строительство крыши, они просто монтируются и надежно скрепляют элементы стропильной системы.

В последнее время заводским способом выпускают сборные стропила, подготовленные к монтажу. Транспортировка таких элементов очень удобна.

Уже на месте строительства с помощью игольчатых пластин из нескольких деталей получают стропильные ноги необходимых параметров.

Сборные элементы могут быть выполнены не только из дерева, но и из металла.

Все работы по возведению стропильной системы, формированию узлов и наращиванию стропил нужно выполнять тщательно, так как ремонт и замена стропил – сложный процесс, требующий серьезных трудозатрат и материальных вложений.

Если строго придерживаться технологии, всех правил и рекомендаций, то крыша получится надежной и прочной.

Практические советы

Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам

Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца

Узел располагается на мауэрлате

Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.

Черные саморезы использовать не стоит

Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
