Стропила своими руками: особенности монтажа

Учет ветровой нагрузки

Из-за ветра крыша переживает боковую нагрузку, причем ветровой поток разделяется на два ответвления – верхнее и нижнее. Все эти нюансы требуют обязательного учета, иначе крыша долго не прослужит. Бывает так, что ветер может даже сорвать крышу, или серьезно ее повредить. В таком случае небольшой ремонт не поможет, поэтому лучше всего заранее обезопасить себя от финансовых потерь.

Специально для этих целей в строительном обиходе имеется такой термин – аэродинамический коэффициент крыши. Это параметр находится в прямой зависимости от степени уклона кровельных скатов. По мере возрастания угла наклона увеличивается также ветровая нагрузка, что может привести к опрокидыванию конструкции. При уменьшении угла снижается и боковая нагрузка на кровлю, однако в таком случае ветер начинает давить снизу на карнизы. При значительной подъемной силе крышу может сорвать, наподобие тому, как сильный ветер вырывает зонт из рук прохожего.  Беря в учет данные соображения, крыши в регионах с сильными ветрами стараются делать пологими, с минимальной длиной карниза. Висячие стропила в таких случаях не используют.

Стропила своими руками: особенности монтажа

Кроме непосредственного влияния ветра, подобные районы опасны также тем, что кровля переживает частые механические воздействия со стороны падающих веток и прочих предметов. При чем высокие крыши подвержены подобным нагрузкам в большей мере. При появлении царапин на металлическом кровельном материале запускается в действие процесс коррозии, поэтому его в подобных регионах лучше не применять. Также следует учесть, что при укладке мауэрлата рекомендуется делать определенный отступ от края наружной стены, во избежание срыва его сильными порывами ветра.

Конструкция, разновидности

Устройство стропильной системы достаточно сложно.

Стропила своими руками: особенности монтажа Основные элементы конструкции стропильной системыИсточник build-effect.ru

Рассмотрим узлы системы внимательнее:

  • Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
  • Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
  • Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
  • Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
  • Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
  • Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
  • Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.

Стропила своими руками: особенности монтажа Ряд ригелей, установленных на стропильных ногахИсточник remontnik.ru

  • Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
  • Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.

Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.

Стропила своими руками: особенности монтажа Установленные кобылкиИсточник ytimg.com

Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:

  • Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
  • Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
  • Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.

Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.

Стропила своими руками: особенности монтажа Наслонные стропилаИсточник стд-спб.рф

Конденсат водяных паров и другие проблемы ↑

В жилом помещении стропильная система испытывает переменное воздействие горячего и холодного воздуха. Поэтому появление конденсата водяных паров на поверхности металлической стропильной системы практически неизбежно. В результате начинаются коррозионные процессы и металл ржавеет. Без правильной обработки и надлежащего ухода уже через несколько лет понадобится серьезный ремонт кровли, поэтому при монтаже стропильных систем из металла следует строго придерживаться технологического процесса. Все металлические части нужно обработать антикоррозийной грунтовкой и покрасить.

Кроме того, металлическая стропильная система — удовольствие достаточно дорогое. Помимо стоимости собственно конструкции следует учесть расходы на ее доставку к месту строительства, подъем довольно тяжелых элементов к месту монтажа, расходы на обработку металла защитными составами, покраску и т. п. Наконец, необходимо просчитать, выдержит ли основание дома нагрузку в виде металлических стропил.

Тяжелый вес металлических ферм, из которых делают стропила, может сыграть злую шутку с владельцами строения в случае пожара. Уже через четверть часа после возгорания в здании тяжелые кровельные балки могут обрушиться, после чего понадобятся масштабные восстановительные работы.

Стропила своими руками: особенности монтажа
Крепление металлических стропил между собой

Расположение затяжек и стоек предопределит ширину и высоту мансардной комнаты

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

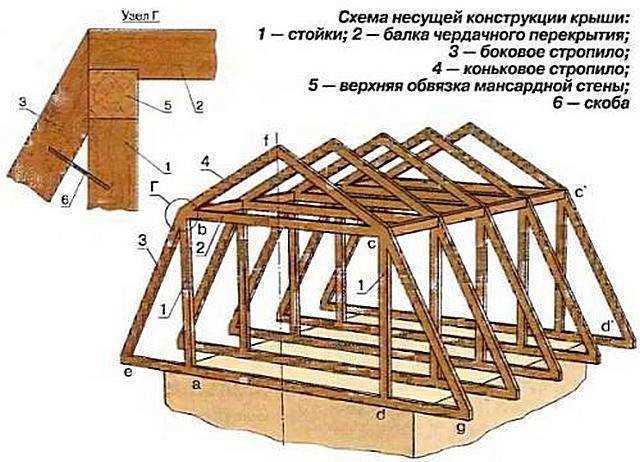

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Стропила своими руками: особенности монтажа

Ставим стропила

Как установить стропила? В зависимости о величины угла наклона скатов крыши делятся на:

  • скатные (угол наклона более 10 °);
  • плоские (угол наклона менее 10 °).

Стропила своими руками: особенности монтажаВ зависимости от размеров крыши, угла наклона ската и толщины брусьев в системе выбирается шаг между стропильными ногами. Минимальное расстояние при креплении стропил к балкам – 70 см.

Специалисты отмечают, что расстояние между ферм зависит и от типа кровельного материала, которые хозяин дома намерен использовать при строительстве дома. Для укладки мягкой кровли берется минимальное расстояние. А для шифера, металлочерепицы и других подобных материалов расстояние может быть и увеличено.

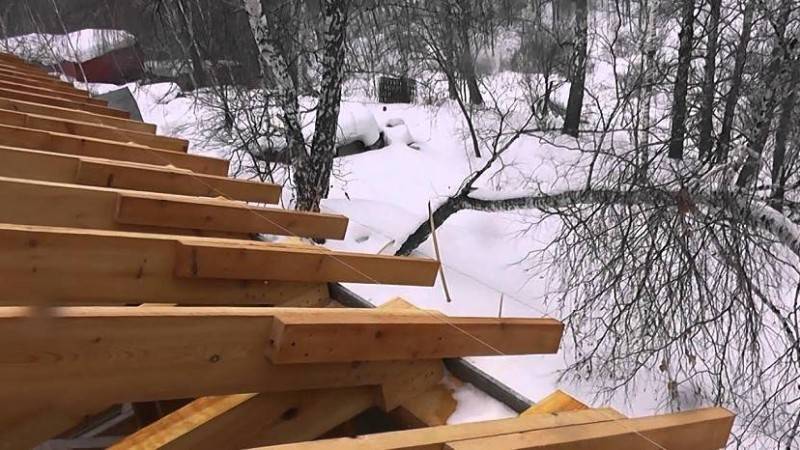

Как правильно поставить стропила, чтобы вся конструкция получилась ровной? Для этого сперва ставится одна пара ног на одном конце крыши, а затем вторая – на другом. Между ними натягивается бечевка, которая выполняет роль направляющей. Она поможет закрепить стропила на одном уровне и равномерно

Важно следить, чтобы в процессе работы бечевка не провисала

Популярные статьи  Холодильники Sharp: отзывы, достоинства и недостатки + ТОП-5 самых популярных моделей

Крепление стропил к балкам, как мы уже отмечали выше, делается гвоздями. Мастера советуют делать торцевое соединение, а не внахлест. Между собою компоненты, при помощи которых выполняется монтаж стропильной системы, также крепятся металлическими скобами. Для крепления стропил к балкам используют саморезы. Это считается боле надежным типом крепления.

Следует отметить, что часть стропил на некоторое расстояние выходит за край стены. За счет этого создается выступ, предохраняющий стену от дождя и снега. Стандартная схема крепления стропил к балкам предусматривает минимальную длину такого выступа в 50 см. Выступающая часть крыши может быть и длиннее, в зависимости от потребностей владельцев будущего дома.

Установка пар стропильных ног идет через всю крышу, от одного ее края к другому. Монтаж стропильной системы должен обязательно вестись таким образом, чтобы была возможность вовремя исправить неровности или конструкционные ошибки.

Определяем уклон скатов перед монтажом

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

https://www.youtube.com/watch?v=QzKUByuVb-E

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

Обратите внимание, что чем сложнее форма крыши, тем большее количество стропильных ферм и прочих деталей потребуется для обеспечения ее прочности. Все они увеличивают общую массу крыши, которая при неправильном расчете может повредить несущие стены.. Уклон скатов рассчитывают, исходя из типа кровельного материала:

Уклон скатов рассчитывают, исходя из типа кровельного материала:

  • мягкая кровля – от 5º до 20º;
  • шифер, ондулин, черепица, профнастил – от 20º до 45º.

Отметим, что чем острее уклон, тем больше материала потребуется для кровельных работ.

Любая стропильная система состоит из таких основных компонентов:

  • стропильные ноги. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
  • прогон. Представляет собой поперечный брус, устанавливаемый продольно сверху;
  • лежни и стойки – поддерживают прогоны стропильной конструкции;
  • подкосы – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

Стропила своими руками: особенности монтажаСхема стропил

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Стропила своими руками: особенности монтажа

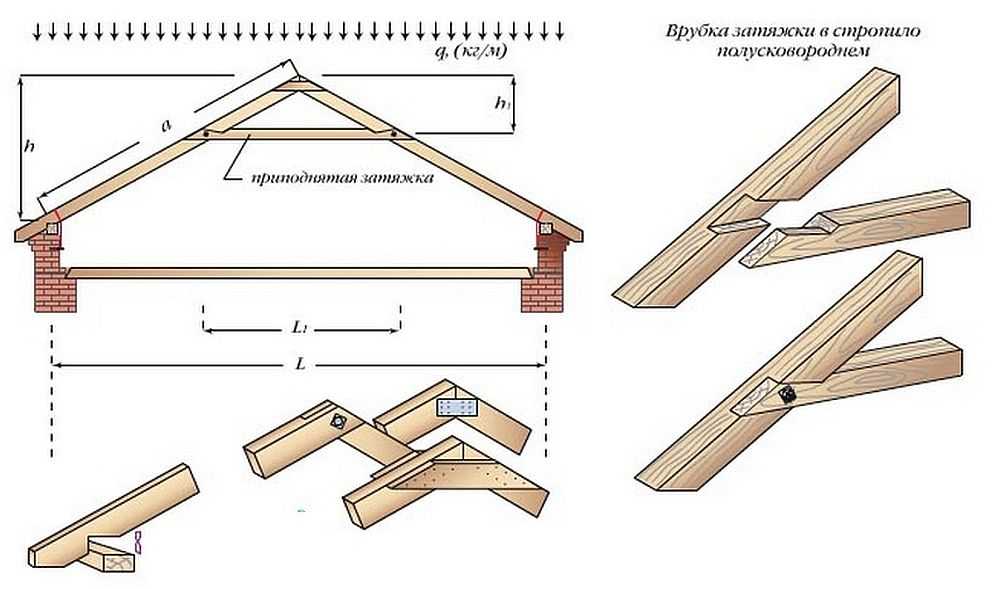

Соединять верхние части стропил можно следующими способами:

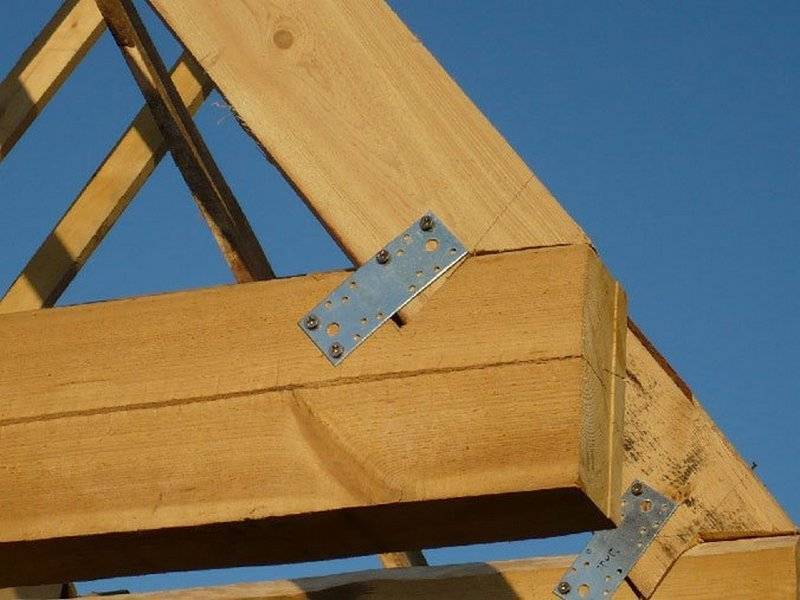

  1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
  2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
  3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
  4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Виды крыш

К наиболее распространенным видам крыш относятся следующие:

  • Односкатная;
  • Двухскатная;
  • Вальмовая четырехскатная;
  • Ломаная;
  • Комбинированная.

Стропила своими руками: особенности монтажа

Каждая конструкция имеет ряд особенностей, поэтому стоит рассмотреть их немного подробнее:

  1. Односкатная крыша. Крыша, имеющая единственный скат, отличается в первую очередь стоимостью – для монтажа потребуется минимальный набор материалов. Кроме того, процесс монтажа будет достаточно прост и быстр. Правда, плата за эти достоинства в итоге выходит достаточно существенной: во-первых, конструкция получается не очень привлекательной визуально, а во-вторых, под кровлей останется слишком мало свободного пространства для обустройства чердака или мансарды.
  2. Двухскатная крыша. Этот вариант конструкции крыши наиболее популярен за счет простоты монтажа и возможности обустроить полноценное помещение в подкровельном пространстве. Крыша с двумя скатами немного сложнее и дороже односкатного варианта, но проще и дешевле в сравнении с четырехскатной конструкцией. Ключевой особенностью двухскатных крыш является наличие фронтонов треугольной формы, которые располагаются в торцах здания. О том, как сделать треугольную крышу, стоит почитать подробнее в соответствующей статье.
  3. Четырехскатная крыша. Для монтажа такой крыши потребуется основательная подготовка и серьезные затраты. Конструкция четырехскатной крыши включает в себя много элементов, поэтому работ будет очень много. Мансарду этой конструкции нельзя оборудовать окнами из-за отсутствующих фронтонов – а вот мансардные и слуховые окна нужны в обязательном порядке, ведь за их счет будет обеспечиваться освещение помещения и эвакуация в случае необходимости.
  4. Крыша с ломаными скатами. Как правило, такой вид крыши монтируется в том случае, если есть желание сделать полноценную мансарду. Конструкция кровли в данном случае предполагает установку ее нижней части с большим уклоном по сравнению с верхним участком, за счет чего поднимается потолок помещения и увеличивается полезная площадь.
  5. Комбинированная крыша. Как следует из названия, комбинированная крыша может включать в себя признаки нескольких или всех конструкций. Особой популярности такой вид кровли не снискал, но в некоторых ситуациях только комбинирование различных конструктивных особенностей позволяет добиться желаемого результата.

Подбор вида крыши всегда индивидуален, поэтому отталкиваться нужно от собственных пожеланий и возможностей.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Популярные статьи  Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Стропила своими руками: особенности монтажа

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

  1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
  2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
  3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
  4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
  5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
  6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
  7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
  8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
  9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

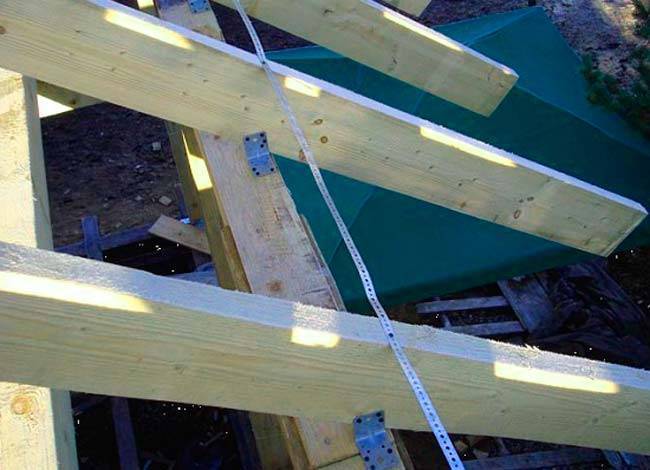

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

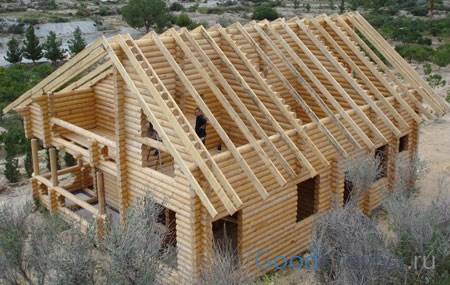

Стропильная системы для деревянного дома

Стропила – это первый шаг при формировании рельефа скатной крыши. Среди всех типов при возведении деревянных крыш используют один из трех вариантов:

  • Деревянные фермы;
  • Висячие стропила;
  • Наслонные стропила.

Деревянные фермы – очень редко встречающее в индивидуальном строительстве решение. Подобные конструкции рационально использовать для реконструкции зданий старой постройки, а также при возведении промышленных сооружений. Основной характеристикой деревянных ферм является их особенность перекрывать большие пролеты протяженностью до 20 метров и использование неизменных деревянных конструкций.

Стропила своими руками: особенности монтажа

Висячие стропила – это деревянные конструкции крыши, когда в доме нет центральной несущей стены. Применяются в основном для зданий, ширина которых менее 8 метров. Кроме того, висячие стропила используют при сложных архитектурных решениях, например, при возведении крыши дома в китайском стиле.

Наслонные стропила – самая распространенная схема для возведения деревянной скатной крыши. Свое название получили благодаря конструкционной особенности, когда нижний конец стропильной ноги расположен на мауэрлате, а верхний опирается на стойку. Используемый шаг может варьироваться от 60 до 200 см. В качестве материала используют брус или составные доски. Идеальное решение для домов шириной от 7 метров, конструкция которых подразумевает наличие хотя бы одной несущей стены.

Стропила своими руками: особенности монтажа

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

Популярные статьи  Гардеробная комната своими руками: лучшие идеи + тонкости обустройства гардеробной

https://youtube.com/watch?v=fOlIW8FXVP8

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных системУстройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

План стропильной системы

Стропила своими руками: особенности монтажаПлан раскладки стропильных элементов

После проведения всех расчетов и подготовки материала можно приступать к сооружению стропильной конструкции. Для правильного монтажа осуществляется раскладка стропил.

План раскладки таков:

  1. Определяется положение стропильных элементов (ног).
  2. Наносится маркировка на стропильные пары.
  3. Определяется положение пар относительно стеновой конструкции.

План разрабатывается на основе типа стропильной опоры. Для легких кровель можно применять конструкцию из стропильных ног и нижней затяжки. Тяжелые по весу кровельные покрытия нуждаются во включении в стропильную конструкцию дополнительных опорных элементов.

Приведем пример некоторых типов стропильной конструкции:

  1. Наслонная (в качестве опоры для стропильных ног выступает мауэрлат – опорный брус; расстояние между опорами составляет 6 м);

Наслонная система на опарном брусе

  1. Наслонная с ригелем (в этой конструкции монтируется затяжка между стропилами, обеспечивающая устойчивость к прогибу; расстояние опор под стропильные ноги равно 8 м);

Стропила своими руками: особенности монтажаНаслонная система с ригелем

  1. Наслонная со средней опорой (дополнительно к опорному брусу и стропильным ногам устанавливается под конек стойка, к ней и стропилам крепятся подкосы; это позволяет увеличить прочность и жесткость конструкции, а также шаг между опорами до 12 м).

Стропила своими руками: особенности монтажаНаслонная со средней опорой

Применение конструктивных мер расчетов и укладки стропил приводит к предохранению крыши от воздействия нагрузок кровельных материалов, ветра, снежного покрова. Грамотный расчет исключает необходимость проведения капитального ремонта до истечения гарантийного срока  применяемых материалов и монтажных работ.

Устройство

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.

Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.

Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.

Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).

Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.

Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.

Лежень служит надежной опорой стоек. Это место крепления подкоса.

Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.

Сущность стропильной системы

Стропильная система дома представляет собой важную конструктивную часть строения. Кроме этого, стропила в своей совокупности являются составляющей архитектурного ансамбля, так как именно они определяют форму крыши.

Мауэрлаты – мощные брусы, соединяющие стены дома с несущей деревянной конструкцией крыши. Обычно ширина мауэрлата лежит в границах от 10 см до 25 см. Слишком большие и тяжёлые брусы не применяют из-за повышения нагрузки на дом. Идеальной длиной мауэрлата считается длина соответствующей стены дома. Этот элемент предназначен для распределения усилий от стропильных ног.

Мауэрлат как важнейшая часть стропильной системыИсточник tildacdn.com

Лежни – это части стропильной системы, которые обычно имеют такое же сечение, что и мауэрлат. Лежни располагаются горизонтально и укладываются на перегородки или несущие стены. Именно они являются основанием для бабок, также называемых стойками или центральными опорами.

Стойки или бабки предназначены для того, чтобы удерживать прогон. Различают обычные и коньковые прогоны. Последние располагаются в самой верхней точке крыши. Прогоны должны выдерживать большое давление стропил, не давая им прогнуться. Коньковый прогон или коньковый брус является самой высокой линией двухскатной крыши, по сути это – её «гребень».

Опоры для стропил – это вертикальные или наклонные деревянные элементы крыши, на которые опираются стропильные ноги. Нижняя часть опор упирается на балки, бетонные плиты, перекрытия или лежни.

Затяжка – это горизонтальный элемент стропил, соединяющий две стропильные ноги, называемые фермой. Затяжки должны предупреждать «разъезжание» стропильных ног в стороны. Стропильные ноги висячей стропильной системы крыши вместе с затяжкой образуют треугольную ферму.

Стропила своими руками: особенности монтажа
Элементы наслонной стропильной системы наглядноИсточник lestnitsygid.ru

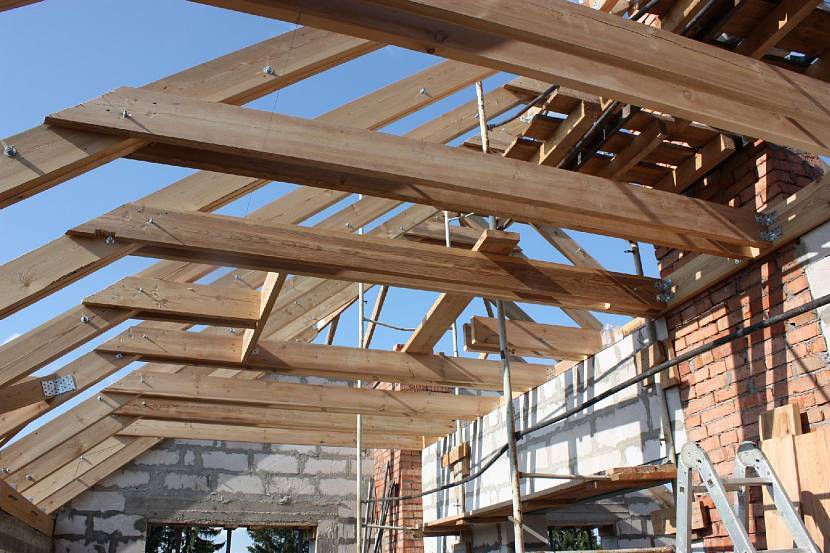

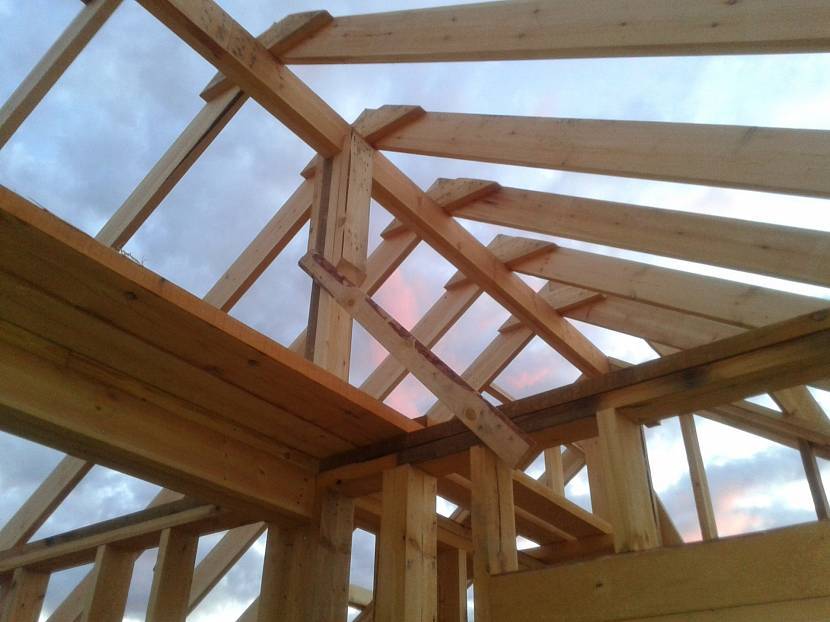

Подкос, подстропильная нога или раскос – это диагональный элемент стропил, являющийся дополнительной опорой для стропильной ноги. Поверх стропильных ног устанавливается решётчатая или сплошная конструкция, называемая обрешёткой. Сверху этого элемента крепится кровельный материал. Если стропило слишком короткое, оно удлиняется за счёт прикрепления дополнительного элемента, называемого кобылкой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
