Как рассчитать угол наклона крыши

Высота конька тоже зависит от угла ската

При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.

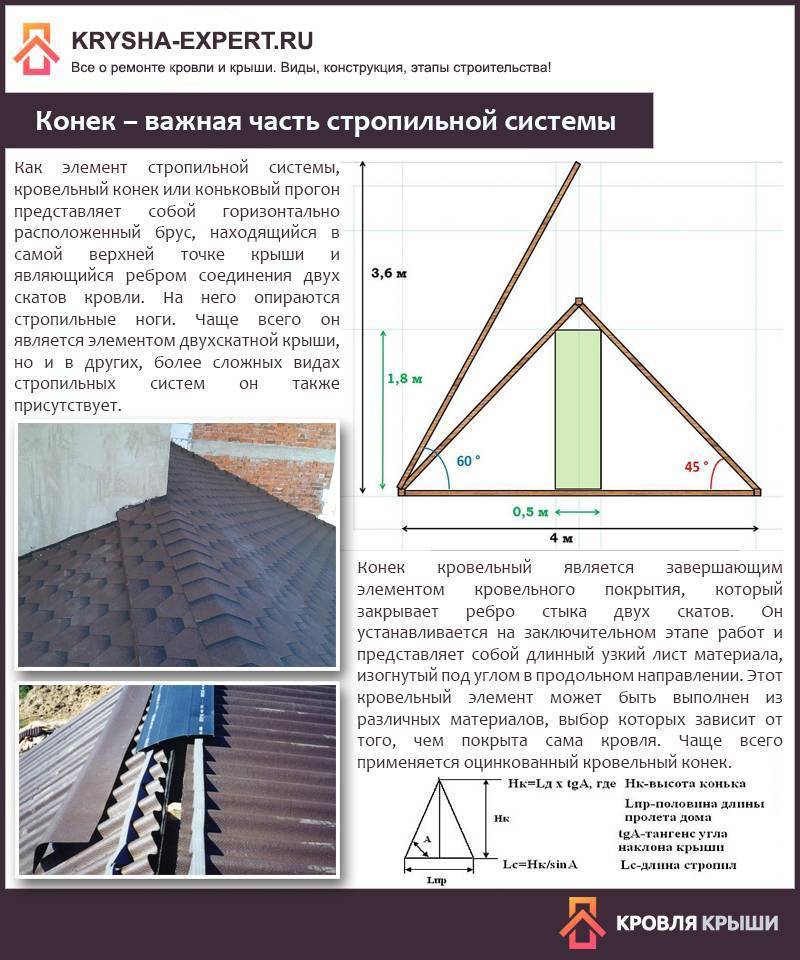

Высота конька может меняться в зависимости от угла наклона

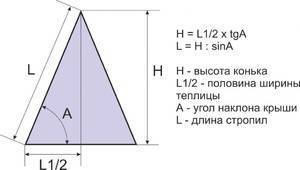

Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.

Таблица тангенсов

Как определить, насколько нужно поднять конёк

Определившись с наклоном скатных плоскостей, можно узнать, какой должна быть высота крыши. Справиться с такой задачей сможет любой, кто хоть чуть-чуть помнит школьный курс геометрии. Вспоминаем, что в прямоугольном треугольнике всегда длина одного катета будет равняться длине другого, умноженного на тангенс угла, образованного с основанием. Отсюда, если высоту мы принимаем за один из катетов, то рассчитать её сможем так:

• подбираем оптимальный угол наклона (допустим, 35 градусов);
• вычисляем тангенс (получим приблизительно 0,7);
• берём половину ширины здания (к примеру, 9 м /2 = 4,5 м);
• в итоге нужный катет равен 4,5 м * 0,7 = 3,15 м.

Порядок расчета высоты конька

Когда принято решение относительно конструкции крыши, выбран материал перекрытия, учтены климатические условия и определен наклон кровли, можно вычислить высоту конька. Расчет производят при помощи угольника или путем математических расчетов. В последнем случае ширину пролета здания делят на 2, и полученный результат умножают на относительную величину, которая отражена в таблице, приведенной в статье. Для каждого угла наклона в ней расписаны значения.

В качестве примера можно привести такой расчет: ширина постройки 4 метра, а уклон кровли 30 градусов, тогда получается следующий результат:

4: 2= 2 2х0,557=1,11(метра)

Согласно расчетам, высота конька должна составлять 1,11 метра. При ремонте кровли, используя приведенную формулу, можно определить уклон кровли, но вычисления выполняют в обратном порядке. Не составит труда рассчитать высоту конька двускатной крыши таким же образом.

Выбор кровельного материала в зависимости от наклона крыши

Выбор типа материала для кровельных работ, устройство гидро- и теплоизоляции зависят не только от наклона ската, но и от особенностей самого материала.

Следует обратить внимание на вес материала, способ его крепления и сопротивляемость «сползанию» под действием силы тяжести, влияния осадков и ветров. СНИПы дают следующие рекомендации по использованию кровельных материалов для крыш с разным уклоном

Рекомендации СНИП: уровень уклона крыш и подходящие кровельные материалы

При увеличении угла наклона выбирается более легкое и удобное для монтажа покрытие. При этом крутоуклонные крыши, применяемые в основном в горных сельских районах с сильными снегопадами, кроются природными легкими материалами – щепой, соломой или камышом. При нежелании (невозможности) использования таких покрытий и необходимости организовать быстрый сход осадков, применяют обогрев кровельных конструкций и усиленный отвод воды – это обеспечивает постепенное таяние снега и его равномерный сток.

Важно: в местностях с сильными снегопадами и морозами водосточные системы при подогреве крыши также требуют подогрева, в противном случае талая вода будет замерзать в водосточных трубах, образуя ледяные пробки. Нахлест листов (панелей, рулонов) кровельного материала зависит от климатических условий, ската крыши дома и особенностей самого материала

Общая зависимость проста – чем круче крыша, тем меньший нахлест можно делать

Нахлест листов (панелей, рулонов) кровельного материала зависит от климатических условий, ската крыши дома и особенностей самого материала. Общая зависимость проста – чем круче крыша, тем меньший нахлест можно делать.

В зависимости от того, какой уклон кровли организован и какие материалы используются для нее, может потребоваться установка снегозадержателей. При расчете их количества учитывается климатическая зона (согласно карте снеговых нагрузок), длина ската крыши и его ширина, угол наклона. Для упрощения расчета предусмотрены онлайн-калькуляторы. Сориентироваться помогут табличные данные.

Выбор типа снегозадержателя зависит от уклона ската и покрытия. Для крыш с мягкими покрытиями больше подходят уголковые модели, для твердых профилированных – решетчатые (при большом уклоне) или трубчатые (со средним уклоном).

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет угла наклона крыши закончен – чем и как будем крыть?

Зачастую требуется решить обратную задачу – не как рассчитать двухскатную крышу или иную новую конструкцию кровли, а как работать по уже построенному зданию с готовой стропильной системой. То есть требуемый угол наклон не просто посчитан, но и воплощен уже до нас, осталось выбрать материал для надежной и долговечной крыши. Для этого пригодятся следующие рекомендации:

• К конструкциям малых уклонов (обычно такие возводятся над вспомогательными и хозяйственными постройками) величиной от 3° до 10° лучше всего применить обыкновенный рубероид. Столь незначительный наклон наверняка потребует укрепления каркаса, причем вместо деревянных реек лучше сварить металлический каркас;
• При углах возвышения от 10° до 20° хорошую гидроизоляцию обеспечивает битумная заливка с засыпкой гравия или крупнозернистой крошки под рубероид. Такие пологие крыши редко утепляются рулонной пленкой изоляции, так как она требует дополнительной защиты – например, посредством регулярной окраски профнастила специальными защитными составами;
• Для вальмовых крыш с наклоном до 30° подойдет любая листовая кровля или черепица, однако понадобится герметизация всех стыков утеплителя и тщательный контроль за гидроизоляционным слоем, который тоже придется склеивать или сваривать. Обычно вальмовые крыши и сооружаются в столь привычном виде «остроконечного колпака» по причине сложности и дороговизны утепления и гидроизоляции пологих конструкций;
• Крышу с наклоном от 25° можно отделывать любым из известных кровельных материалов, такое возвышение обеспечивает хорошее скольжение снега и умеренную нагрузку ветра. Необходимо помнить, что герметизация стыков между листовыми элементами кровли (тем же профнастилом или металлочерепицей) обеспечивает минимальную нагрузку на внутреннюю гидроизоляцию – что означает долгую эксплуатацию без нежелательного и трудоемкого ремонта под крышей дома своего.

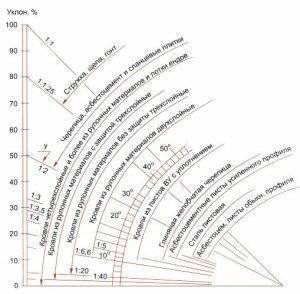

На фото — схема рекомендуемых уклонов скатных крыш, ukroem.ru

Фото расчета угла наклона кровли для разных материалов, 1metallocherepica.ru

На фото — схема видов кровли для скатных крыш, 1metallocherepica.ru

Фото таблицы расчета уклона крыши, megastroydom.ru

На фото — таблица расчета количества керамической черепицы, stroy-banya.com

Нормативные значения

Обустройство плоской кровли – несложное мероприятие. Главное – использовать правильно подобранный материал высокого качества

Немаловажное значение имеет и разуклонка плоской кровли

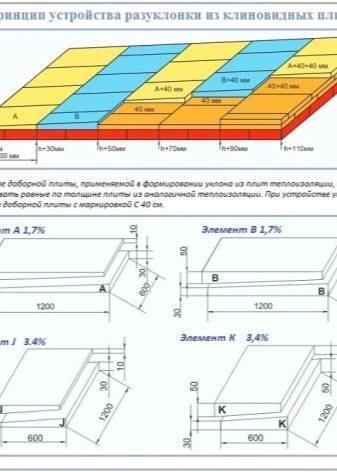

На самом деле плоская кровля не является полностью горизонтальной. На такой кровле сооружается разуклонка, равная 15 градусам. Уклоны обязательно должны присутствовать, так как только в этом случае вода будет стекать в водостоки. Если разуклонка не будет сделана в соответствии с установленными нормами, на поверхности крыши будет образовываться застой воды.

Для обустройства разуклонки на плоской кровле используются самые разные материалы.

Это может быть:

• теплоизоляция;
• легкий слой бетона;
• керамзит, гравий, шлак;
• плиты перекрытий;
• обычная стяжка.

При выборе тех или иных основ следует учитывать тип конструкции. Например, если перекрытия деревянные, то дополнительный вес для кровли противопоказан.

На сегодняшний день в продаже можно найти специальные плиты, отличающиеся высокими теплоизоляционными качествами. Такие плиты имеют клиновидную форму. Материал достаточно уложить на плоскую поверхность. Получится уклон, соответствующий нормативным показателям. Единственный недостаток материала – достаточно высокая стоимость.

При создании разуклонки стоит учитывать площадь кровли. Для кровли гаража, например, стоит учесть один скат, который будет направлен в водосточную воронку. Разуклонка для стандартного дома размером 80 кв. м будет составлять 2-4 уклона. При этом все они должны направляться в водосточную систему, чтобы беспрепятственно доставлять в нее воду.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Для разных материалов

Перед выбором кровельного материала стоит внимательно рассмотреть технические особенности покрытия. Это поможет принять оптимальное решение и выбрать наиболее надежный вариант. Существуют правила, которые определяют связь угла наклона кровли с применяемой кровельной конструкцией.

Шиферное покрытие или черепицу можно укладывать на кровлю с минимальным уклоном 22 градуса. На кровлях с меньшим уклоном в местах стыковки частей будет скапливаться и просачиваться внутрь влага. Если кровля имеет скаты с меньшим градусом, можно применять рубероид и прочие битумные материалы, которые монтируются цельным полотном.

Производители профилированного листа заявляют, что данный материал можно укладывать при минимально допустимых углах 12 градусов. При этом если угол ската является минимальным, то стыки между листами нужно обязательно проклеить герметиком.

Для металлической черепицы минимально возможный уклон ската составляет 14 градусов. При этом существуют правила обустройства перекрытий. Например, если угол более 45 градусов, то место монтажа подконьковой доски меняется. Также изменяется и способ монтажа самого конька. При небольших значениях величины между планкой конька и черепицей прикрепляется аэроролик. Он не допускает проникновения снега под кровлю.

Для кровли, покрытой ондулином, минимально возможный уклон – 6 градусов. Для мягкой черепицы оптимальный уклон поверхности составляет 11 градусов. Хотя для этого материала допустим и больший уклон. При этом обрешетка должна быть обязательно сплошной.

Большей универсальностью отличаются покрытия мембранного типа. ПВХ мембрана, ЭПДМ мембрана, ТПО мембрана – это современные материалы, подходящие для крыш любой формы. Универсальность материалов обуславливается отличными техническими характеристиками и продолжительным сроком службы.

С наклоном скатов часто связывают не только выбор материалов, но и выбор типа обрешетки. Если угол ската имеет небольшое значение, то монтируется сплошная обрешетка. Также при монтаже плоской кровли обязательно устройство системы водоотведения. Для любых вариантов кровли существуют нормативные параметры. Их следует иметь в виду, даже если выбран простейший плоский вариант.

Расчет постоянных и динамических нагрузок

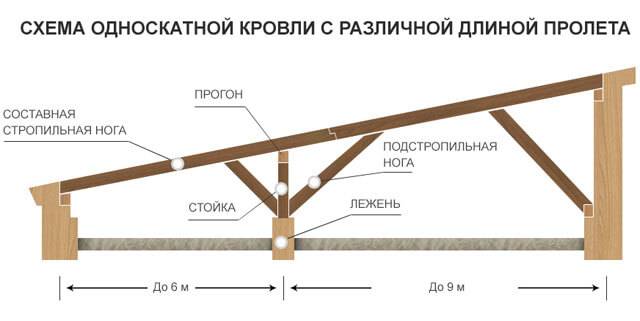

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

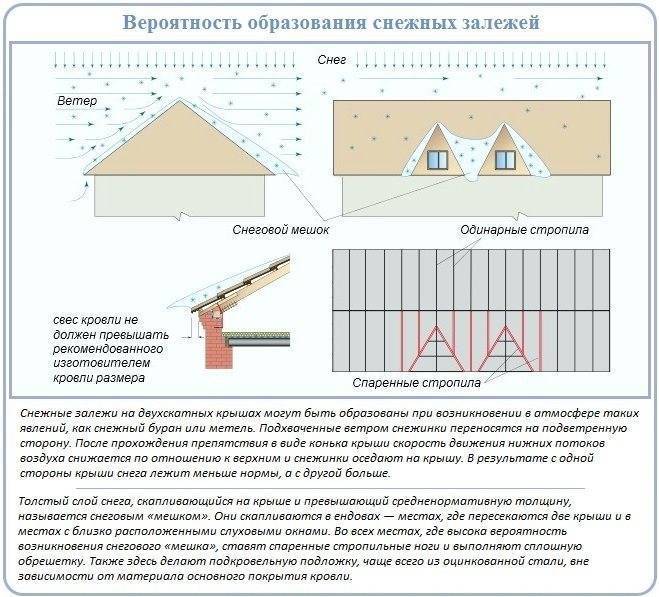

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

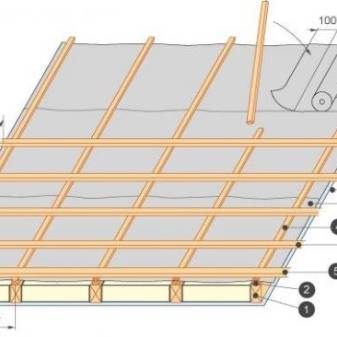

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

1. Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
2. Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
3. По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
4. На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).
