Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Какая обрешетка под металлочерепицу лучше?

Как правило, укладывается металлочерепица по деревянной обрешетке шагового (разреженного) или сплошного типа. Конкретный вид выбирается в зависимости от угла наклона ската, толщины кровельного материала и предполагаемых нагрузок на его поверхность (в основном от снега в зимний период).

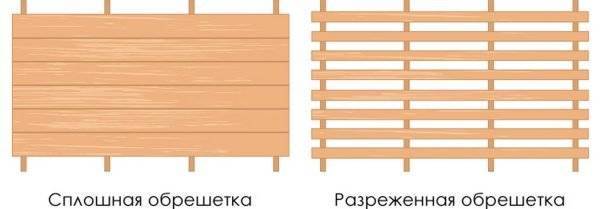

Виды каркасов под металлочерепицу:

  • Сплошной – рекомендован для пологих крыш с углом наклона от 14 до 20°. Однако между досками обрешетки под металлочерепицу нужно предусмотреть расстояние в 10-30 мм, которое будет компенсировать сезонные сжатия/расширения дерева.

    Рисунок 5. Сплошная конструкция

  • Разреженный – доски обрешетки под металлочерепицу укладываются с определенным шагом (обычно равным длине волны). Является наиболее распространенным видом, поскольку подходит для крыш практически любых форм с углом наклона ската более 20°.

    Рисунок 6. Шаговая (разреженная) конструкция

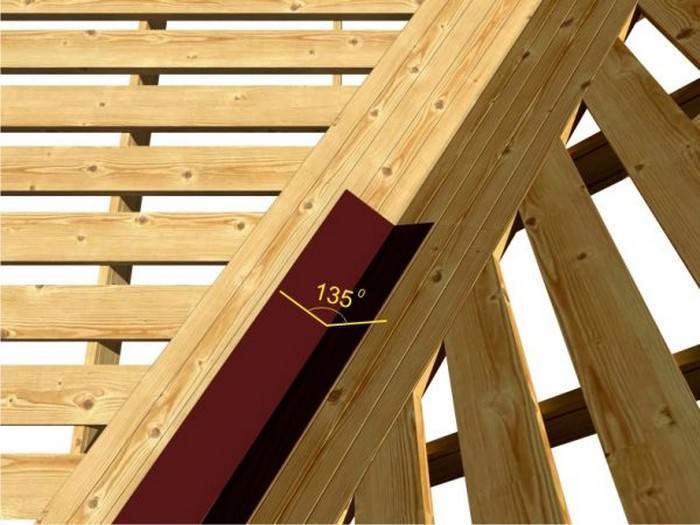

Однако в местах внутренних и внешних изломов ската (ендова, конек), примыканий к стенам, вентиляционным и другим трубам, крепления лестниц, снегозадержателей, а также по периметру мансардных окон и кровельных люков в обязательном порядке сооружается сплошной каркас.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

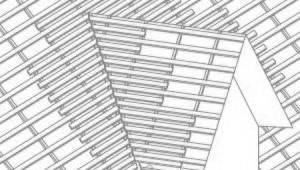

Рисунок 7. Схема обрешетки под металлочерепицу в месте внутреннего излома (ендова)

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции. Устройство обрешетки под металлочерепицу: шаг, материалы и технология
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки. Устройство обрешетки под металлочерепицу: шаг, материалы и технология

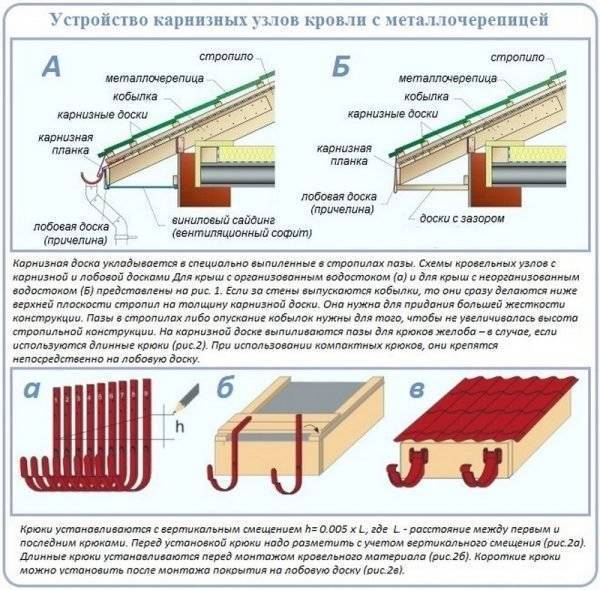

Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки. Устройство обрешетки под металлочерепицу: шаг, материалы и технология

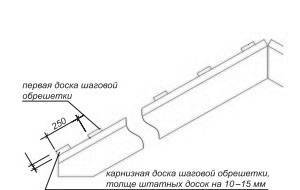

В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм). Устройство обрешетки под металлочерепицу: шаг, материалы и технология
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка. Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

  • сосна;
  • ель;
  • пихта;
  • лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

  • брус сечением 50х50 или 40х60 мм;
  • брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
  • доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

  • сантиметровая лента;
  • уровень;
  • треугольная линейка;
  • фломастер;
  • шуруповерт;
  • молоток;
  • самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
  • инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
  • лестница или деревянный помост.

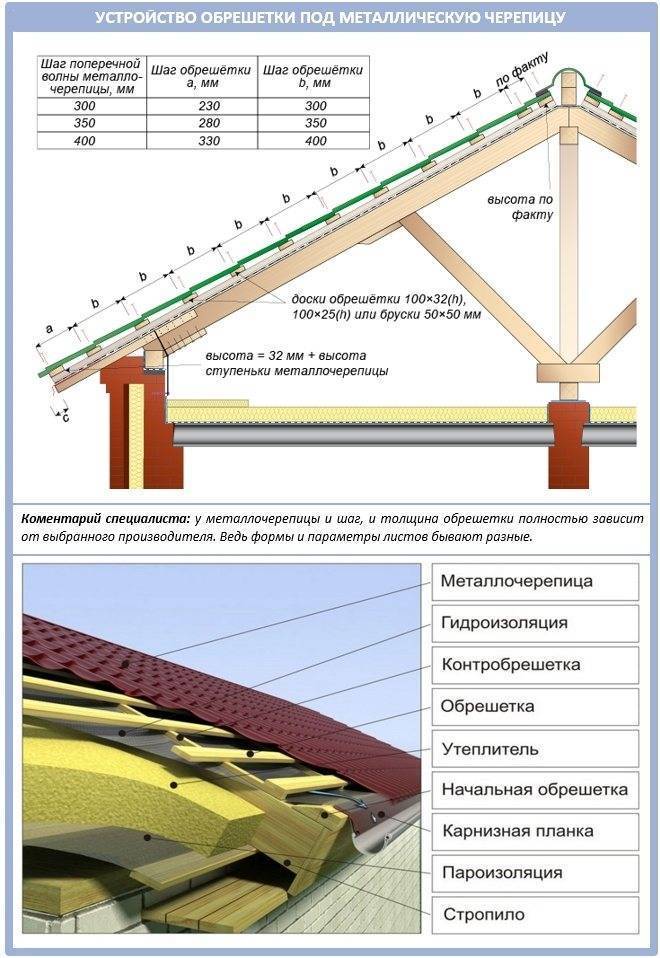

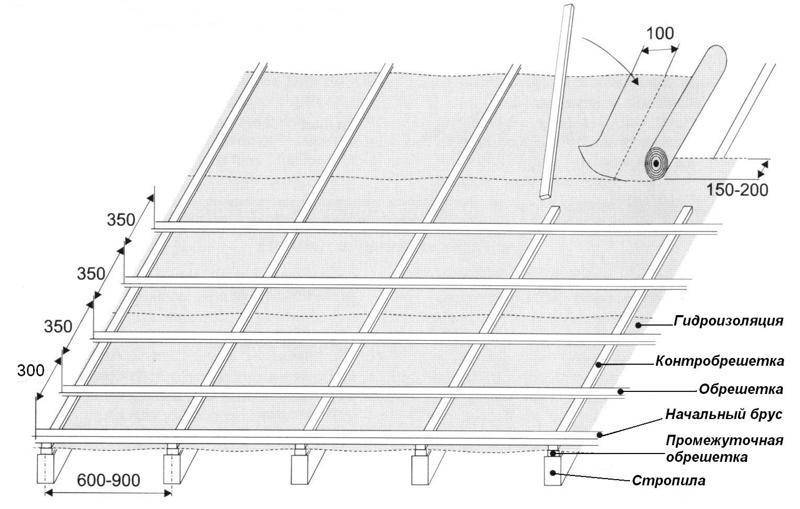

Схема обрешётки

Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях

При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.

Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.

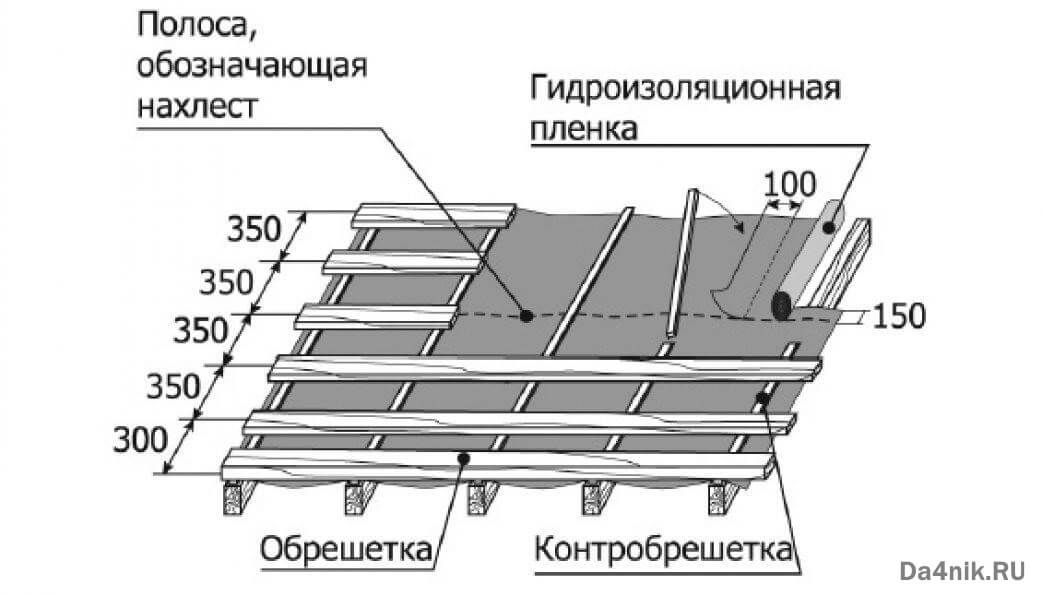

  1. Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.

  2. Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.

  3. В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).

  4. На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.

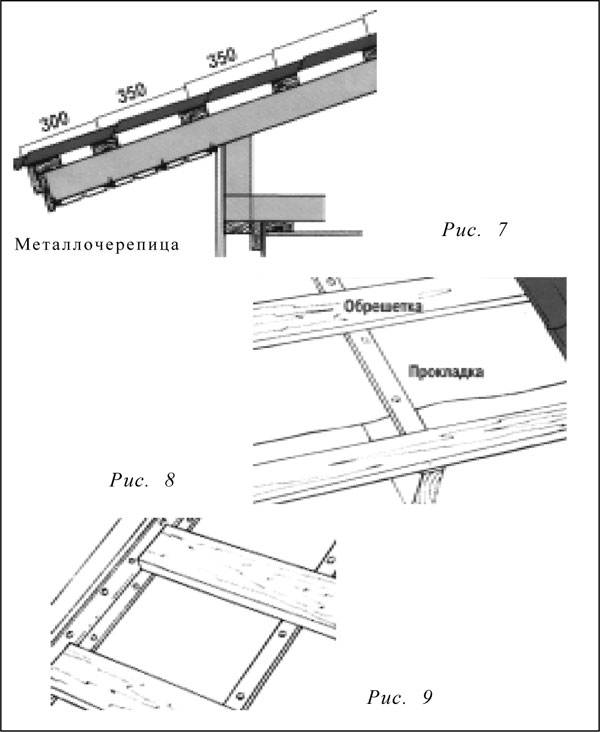

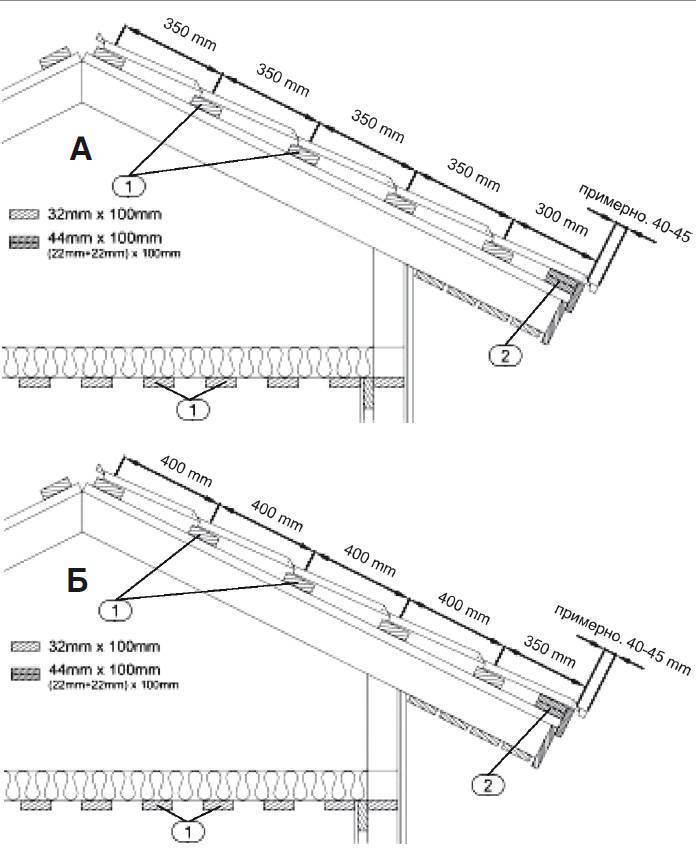

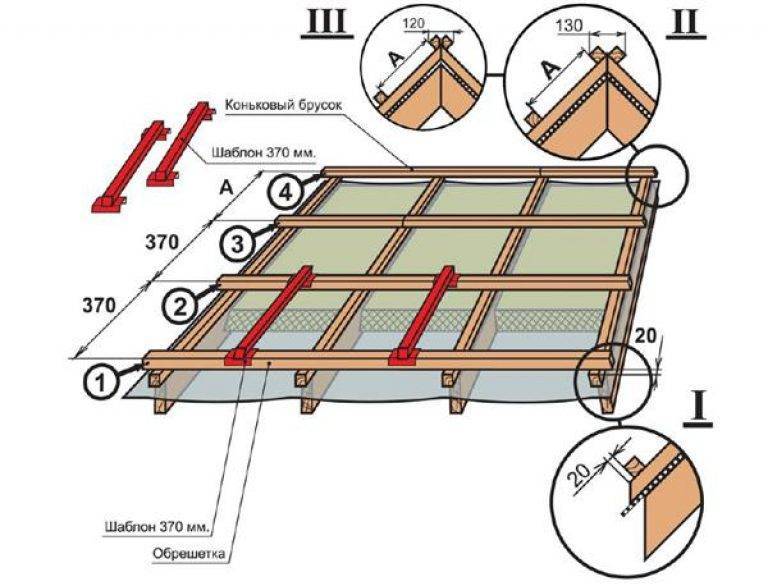

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока

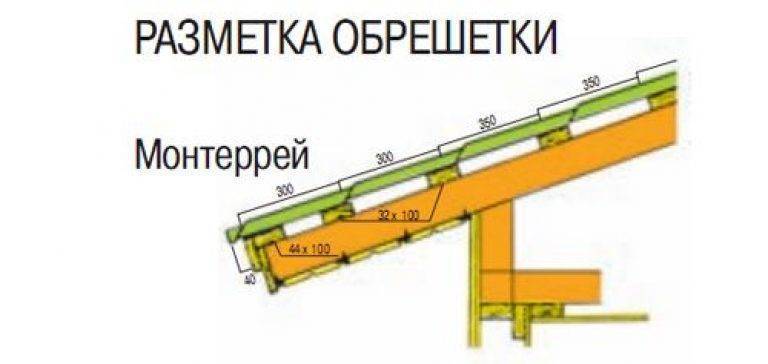

К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.

Видео: монтаж обрешётки под металлочерепицу

Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:

  • вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
  • нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
  • ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
  • трудно будет установить и закрепить торцевые и фронтонные планки;
  • циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.

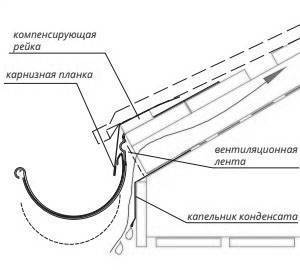

Монтаж капельника

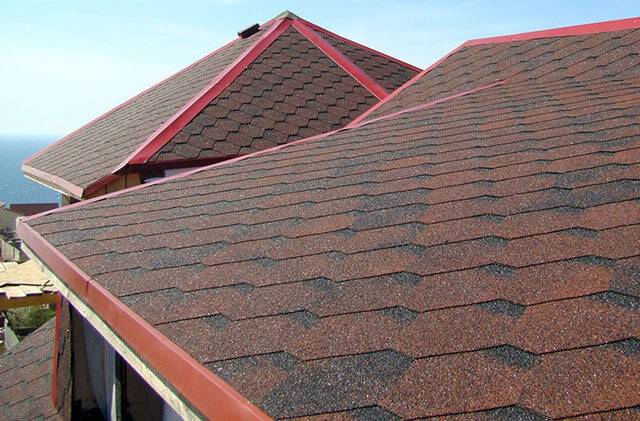

При обустройстве мягкой кровли обязательно необходимо установить капельник. Данный элемент кровельной конструкции защищает ее от пагубного воздействия влаги. Капельник может иметь изгиб в пределах 100-130 градусов (точное значение зависит от наклона скатов крыши). Устанавливается этот элемент на край кровли таким образом, чтобы вода попадала в него и стекала вниз.

Популярные статьи  Холодная сварка: виды и применение — подробный инструктаж

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Капельник и его монтаж имеют следующие особенности:

  • Как правило, капельник изготавливается из оцинкованной стали, которая не подвержена воздействию влаги;
  • Для сохранения экстерьера нужно подбирать капельник соответствующего оттенка;
  • Чтобы обеспечить максимальную степень защиты крыши и фасада здания, стоит установить капельник вдоль всего периметра здания.

Заключение

Установка обрешетки – это обязательное условие при монтаже мягкой кровли. Технология монтажа достаточно проста, но имеет некоторые нюансы, требующие внимания. Если все рекомендации по обустройству обрешетки соблюдены, то кровельному покрытию будет обеспечена надежная и прочная опора.

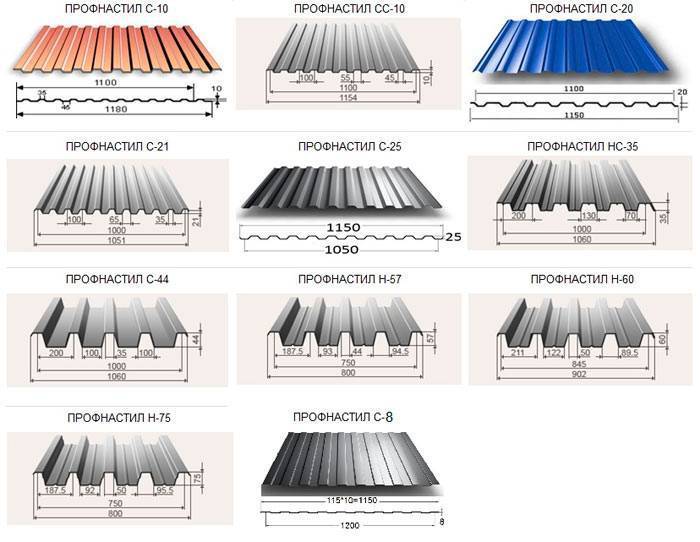

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

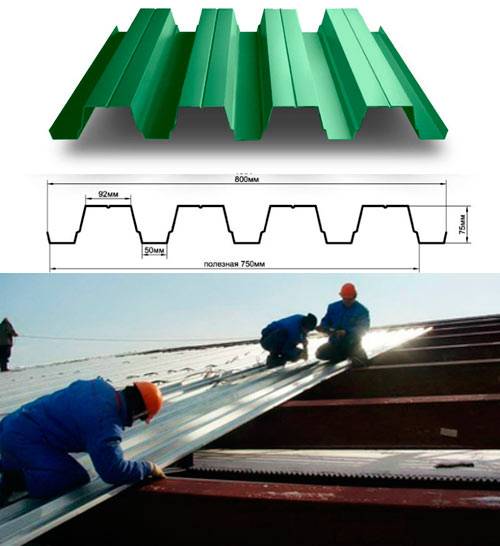

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.Устройство обрешетки под металлочерепицу: шаг, материалы и технология

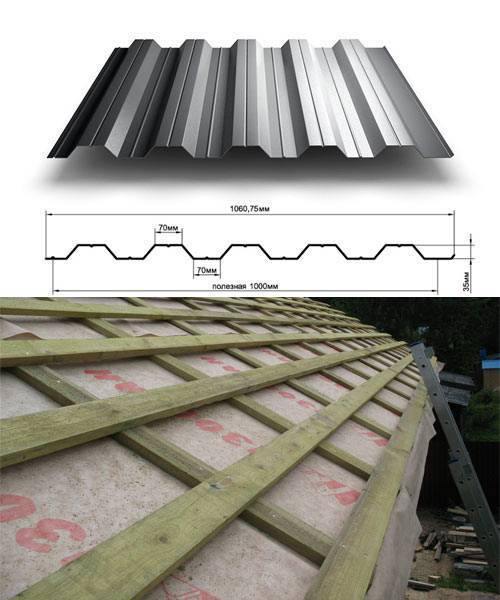

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.Устройство обрешетки под металлочерепицу: шаг, материалы и технология

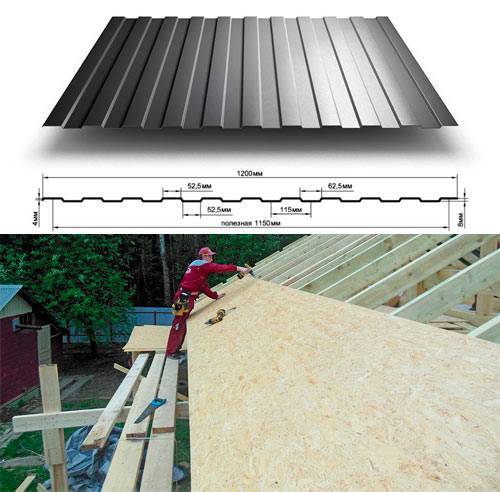

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка Угол наклона кровли Максимальный шаг обрешетки Особенности изделия
С-8 от 15 градусов Сплошная Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10 до 15 градусов Сплошная
более 15 градусов 30 см
С-20 до 15 градусов Сплошная Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов 50 см
С-21 до 15 градусов 30 см
более 15 градусов 65 см
С-44 до 15 градусов 50 см
более 15 градусов 100 см
Н-60 от 8 градусов 3 м Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75 от 8 градусов 4 м
НС-35 до 15 градусов 50 см Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Способы установки

Крепеж обрешетки под такой популярный и практичный материал, как металлочерепица, является достаточно простым, однако здесь необходимо учитывать множество особенностей и нюансов. Кроме того, способы установки могут быть разными – все зависит от выбранных материалов и непосредственного типа каркаса.

Разберемся в этом вопросе пошагово:

  • Скорость и сложность установки каркаса под кровлю, в первую очередь, зависит от непосредственного типа конструкции и длины крыши.
  • Если вы планируете укладывать сплошной каркас, то вам надо приобрести бруски или пиломатериал соответствующих размеров.
  • Рейки в таком случае нужно укладывать, выдерживая расстояние примерно в 10-11 мм, чтобы обеспечить строению дополнительную вентиляцию.
  • Если же вы выбрали тип конструкции в виде решетки, то вам следует учитывать, что он устанавливается немного труднее. Однако в данном случае существенно уменьшаются затраты строительных материалов.

Перед установкой разреженного каркаса нужно определиться с шагом контробрешетки, которая будет располагаться под металлочерепицей. Кроме того, все бруски и доски необходимо обработать защитными составами, которые продлят срок службы древесины.

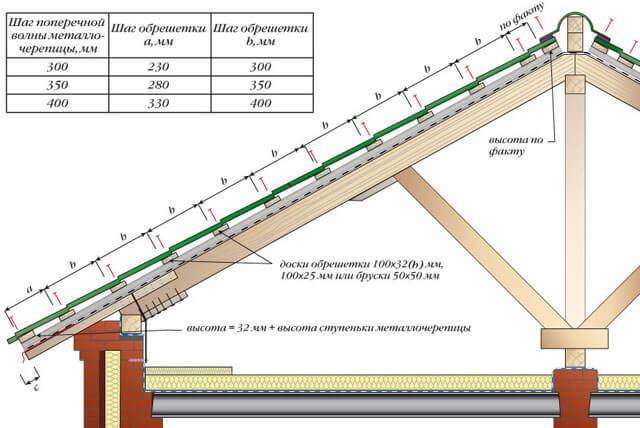

Шаг в данном случае рассчитывается исходя из длины волны черепицы

В современных магазинах продаются материалы, имеющие волны разных размеров, поэтому шаг зависит именно от этого немаловажного параметра.
Если крыша не отличается большой высотой и громоздкостью, то допустимо применять обрезную доску с сечением 25х100 мм. В случае, если кровля является более сложной, стоит поискать для покупки доски 32х100 мм.

Популярные статьи  Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

  • Основа для металлочерепицы необходима и при отделке вальмовой крыши. В данном случае рекомендуется использовать прочные и обработанные доски или бруски.
  • Шаг обрешетки на подобном основании может быть любым. Для металлочерепицы он может составлять 20-50 см.

Не стоит забывать, что для надежной фиксации обрешетки и контробрешетки необходимо запастись качественными крепежными материалами:

  • гвоздями;
  • саморезами.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши. Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид

Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.Устройство обрешетки под металлочерепицу: шаг, материалы и технология

От чего зависит вид обрешетки

Каждый опытный мастер продумывает тип и параметры обрешетки еще до начала выполнения строительных работ. Такой подход дет возможность минимизировать вероятность ошибок, ускорять процесс строительства обрешетки, повышать ее надежность и долговечность.

  1. Угол наклона скатов. К сожалению, в интернете можно встретить статьи, в которых даются рекомендации изменения типа обрешетки для металлической черепицы в зависимости от наклона скатов. Если он менее 20°, то настоятельно рекомендуется монтировать сплошную обрешетку. Мы не будем останавливаться, для каких кровельных покрытий действует это правило, скажем только, что на металлочерепицу оно не распространяется. Почему? Сплошная обрешетка подразумевает, что на нее кровельное покрытие опирается всей своей площадью. Для выполнения такого условия кровельные материалы должны иметь ровную поверхность, а металлическая черепица имеет сложную геометрию профиля. Для того чтобы кровля имела максимальное сходство с натуральной черепицей, все ее волны прессуются под углом к плоскости металлического листа. Это значит, что профиль упирается об обрешетку лишь по нижней линии волны. Зачем делать дорогую сплошную обрешетку, если кровля над ней будет висеть, а не упираться? Возникает резонный вопрос, что делать с кровлями, угол наклона которых меньше критического значения? Ничего, просто надо применять для покрытия не металлическую черепицу, а иные кровельные материалы. Их в настоящее время существует очень много, нет проблем подобрать для себя подходящий вариант.

  2. Сложность крыши. Если на доме обыкновенная двускатная крыша, то обрешетка может быть шаговой по всей плоскости крыши. Такие ситуации встречаются на различных неотапливаемых пристройках. Мансардные дома имеют вертикальные примыкания, окна, вентиляционные трубы. По периметру этих конструкций надо обязательно делать сплошную обрешетку шириной ≈ 30–40 см. К ее поверхности фиксируются мягкие гидроизоляции и металлические дополнительные элементы.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра. В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Шаг стропил до 600 мм 600 — 800 мм более 800 мм
Сечение доски (бруса) 25 × 100 мм 32 × 100 мм 50 × 50 мм

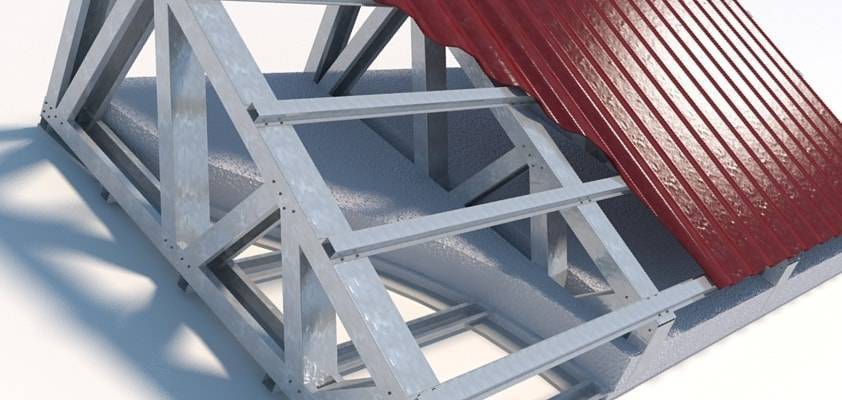

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

Популярные статьи  Вентиляция в натяжном потолке: для чего нужна + тонкости обустройства

Устройство обрешетки под металлочерепицу: шаг, материалы и технологияМеталлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

  • В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
  • Геометрия у металлической обрешетки идеальная.
  • Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
  • Срок службы может достигать 100 лет.
  • При использовании профиля не требуется окраска или специальное обслуживание.
  • Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
  • В отличие от дерева оцинкованная сталь является негорючим материалом.

Какую доску выбрать?

Обычно для изготовления качественной и прочной каркасной конструкции используется такой материал, как древесина. Чем более толстой в этом случае является доска, тем более добротной и износостойкой в итоге получится конструкция.

Оптимальными параметрами ширины реек в данном случае являются 25-50 мм. Однако по словам профессиональных строителей, наиболее удобными в использовании считаются доски-дюймовки 25 мм. Узкие детали применяются как есть, а более широкие элементы допустимо разрезать вдоль, чтобы сэкономить пиломатериал.

Присмотритесь к поверхности досок – она должна находиться в нормальном состоянии. Следов гнили, грибка, потемневших от сырости участков или заноз на материале быть не должно. В противном случае такой каркас прослужит недолго, а крыша не будет достаточно безопасной.

Как правило, при покупке уровень влажности таких материалов не соответствует условиям строительства, поэтому его нужно предварительно подготовить и хорошенько просушить. Для этого многие люди складывают доски на прокладки для циркуляции воздуха, а сверху крепят небольшой навес, который призван защищать древесину от солнечных лучей и атмосферных осадков.

Обязательно убедитесь в том, чтобы все доски в одной упаковке лежали аккуратно и ровно. Если вы заметили лишние изгибы и перекручивание материалов, то от их покупки лучше воздержаться.

Если вы хотите разрезать доски вдоль, то это рекомендуется сделать как можно скорее. Это объясняется тем, что напряжение, набранное по ходу высыхания, может привести к деформации древесины при ее разрезке.

Чаще всего для создания основы под металлочерепицу используется доска с размерами 25 (30) х100 мм. Параметр ее толщины в данном случае не так важен, но чаще всего составляет 25 или 30 мм, так как вес металлической кровли, как правило, не превышает 7 кг на кв. м. Подобные материалы беспроблемно выдержать существенные нагрузки. Главное, чтобы их толщина была одинаковой либо с маленькими отклонениями (не больше 2-3 мм). Если учитывать данное условие, то в результате получится правильная и ровная плоскость ската.

Устройство кровли из металлочерепицы: технология и выбор конструкции

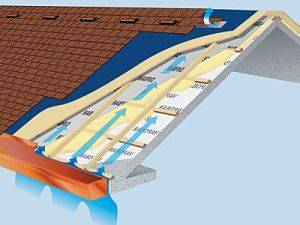

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

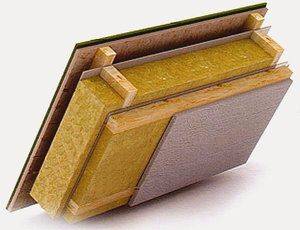

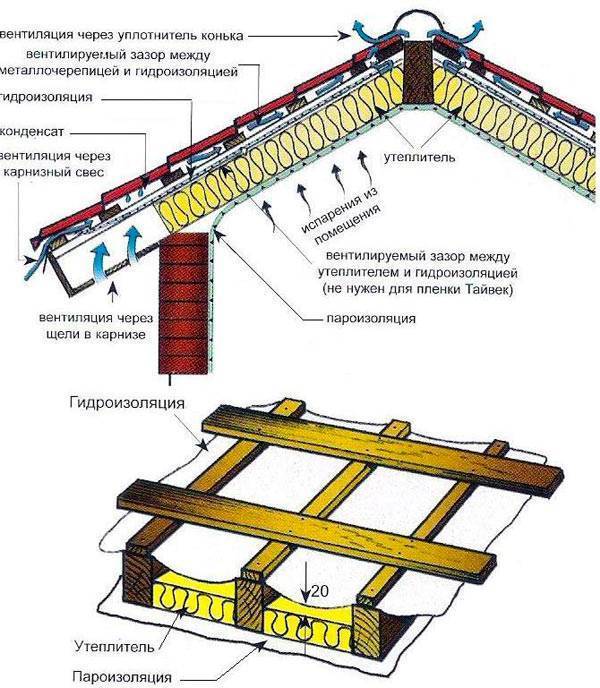

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

  1. экструдированный пенополистерол;
  2. пенопласт;
  3. стекловата;
  4. базальт;
  5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Устройство обрешетки под металлочерепицу: шаг, материалы и технологияПароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

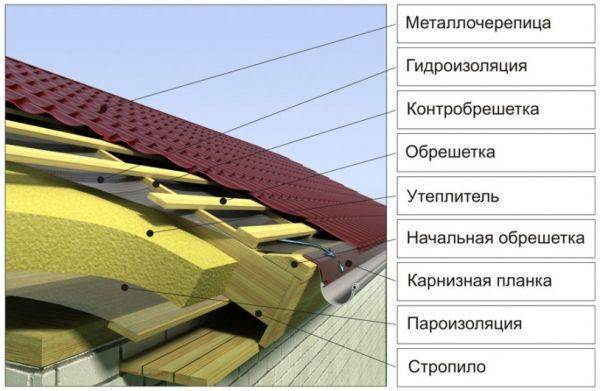

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

  • Пароизоляция.
  • Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
  • Утеплитель.
  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО!
Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.. Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.
