Как рассчитать угол наклона крыши - учимся самостоятельному проектированию!

Какую систему стропил выбрать

Тип закрепления стропил на стенах определяется величиной уклона крыши, а также нагрузками, которые будут на нее приходиться.

На сегодняшний день существуют такие виды стропил:

Висячие. Самый лучший вариант, если требуется получить максимально жесткое соединение, но отсутствует возможность установить дополнительный упор под боковыми опорами.

Говоря иными словами, присутствуют лишь наружные несущие стены, а перегородки отсутствуют. Можно сказать, что такая система стропил получается весьма сложной, поэтому ее изготовление должно осуществляться с достаточной ответственностью. Нюансы возникают из-за длинных пролетов и распирающего усилия, которое давит на стены.

Наслонные. В данном случае вся кровля осуществляет давление, как минимум, на три опоры: две наружные стены и одну, расположенную внутри. Стропила при этом должны быть, как можно плотнее, сечением, как минимум, 5×5 см – для брусков, и 5×15 см – для стропильных ног.
Скользящие. Такая конструкция предполагает, что одной из опор под стропила будет служить коньковая балка. А для состыковки ее со стропилами применяются специальные металлические крепежи – «скользячки». Они дают возможность стропильной системе в случае усадки стен перемещаться вперед на очень небольшое расстояние, во избежание появления трещин. Это помогает крыше с легкостью выдерживать даже значительную усадку сруба, без появления повреждений.

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

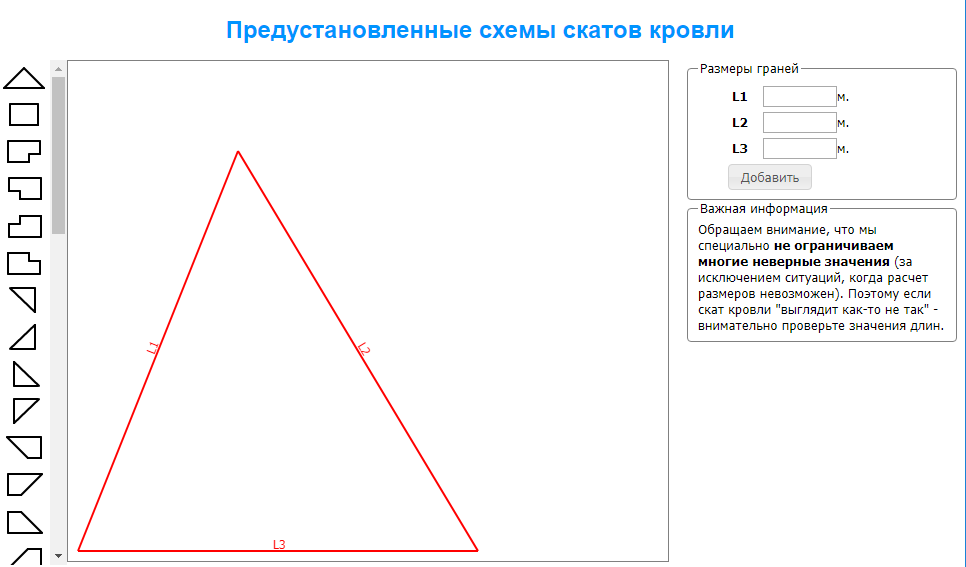

Что умеет наша онлайн программа расчета крыш?

Редактирование ската — как использование готовых шаблнов, так и свободное рисование. Возможность тонко настраивать каждый скат калькулятора кровли
Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
Расчет раскладки материала с учетом заданных параметров и схемы скатов
Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
Ведение и расчет всей кровли (проекта)
Формирование итогового отчета по метериалам и раскладки материала по всем скатам
Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Устройство двускатной крыши

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!
До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
Стропильная нога — составная часть, несущая на себе кровлю;
Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
Затяжка — часть, объединяющая конструкцию у основания;
Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
Обеспечить надежную гидроизоляцию;
Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

Чертеж двускатной крыши

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

Крутые с уклоном 45-60°;
Скатные – 30-45°;
Пологие – 10-30°;
Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности

При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло

Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения

Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов

Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней

Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

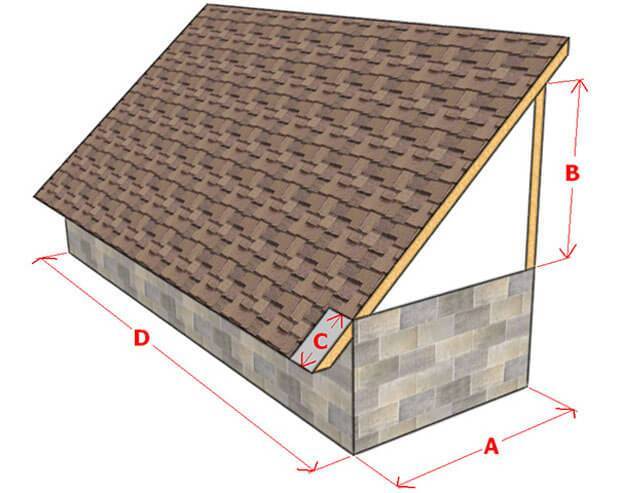

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Калькулятор стоимости кровли

Тип крыши
Размер крыши
Материал

Назад Далее Выберите тип крыши Введите размеры вашей крыши

Если у вас нет замеров, то мы бесплатно отправим нашего замерщика на ваш объект и самостоятельно произведем все необходимые замеры

Если у вас есть чертеж, то вы можете увеличить точность расчета. Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33 Мы сразу все рассчитаем! Выберите материалы для вашей крыши Профиль

Покрытие

Толщина

Дополнительные параметры Итог Ваш расчет готов!

Для получения результатов введите номер телефона и код подтверждения. Так мы узнаем, что Вы реальный человек

Ваш телефон Получить код в SMS

Если у вас есть чертеж, то вы можете увеличить точность расчета. Отправьте его нам в Viber или WhatsApp по номеру:

+7 (987) 575-07-33 Мы сразу все рассчитаем!

Какой угол наклона должен быть в том или ином случае

По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.

Конструкция вентилируемого типа

Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.

Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.

Невентилируемая конструкция

Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.

Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.

Конструкция смешанного типа

Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.

Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.

Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

размеры дома;
планы на использование подкровельного пространства;
планируемая форма крыши и количество ее скатов;
угол наклона скатов;
нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

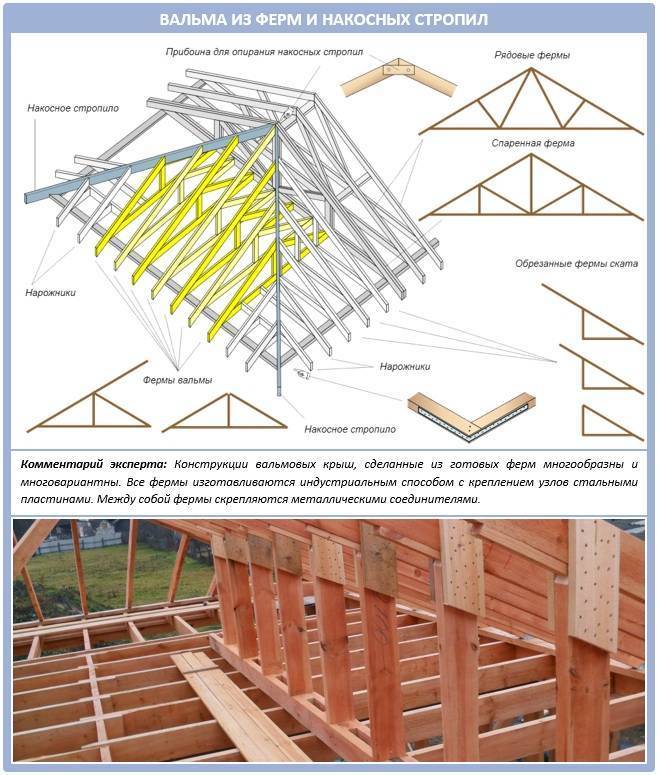

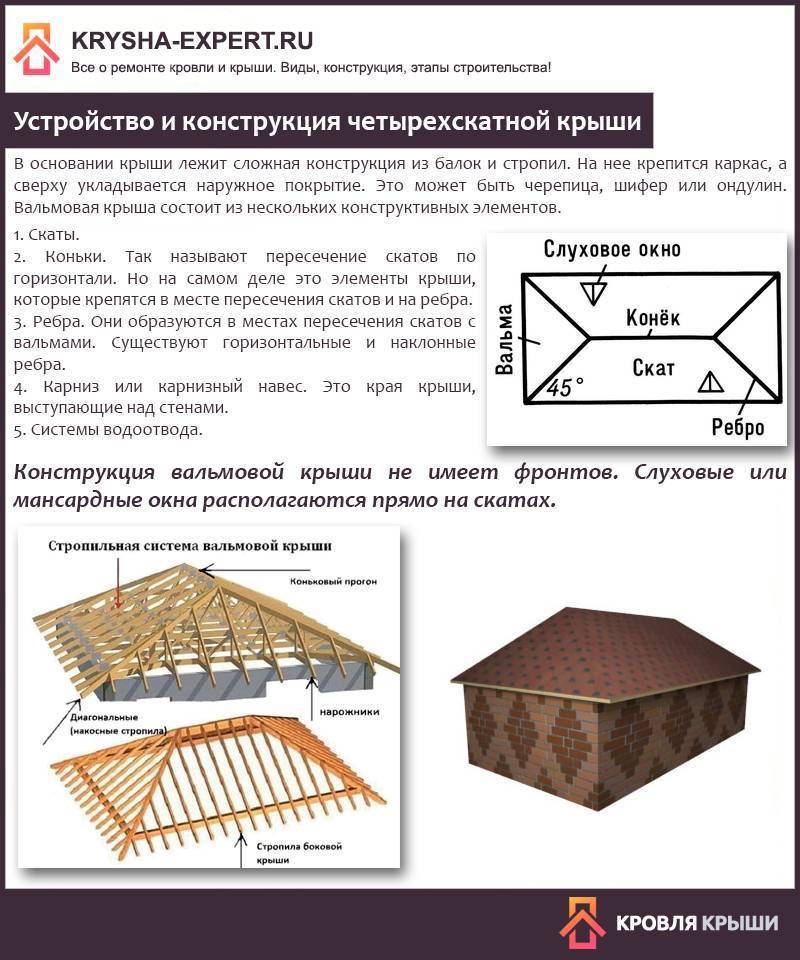

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

Шатровая — все скаты сходятся в единой точке на вершине конструкции.
Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

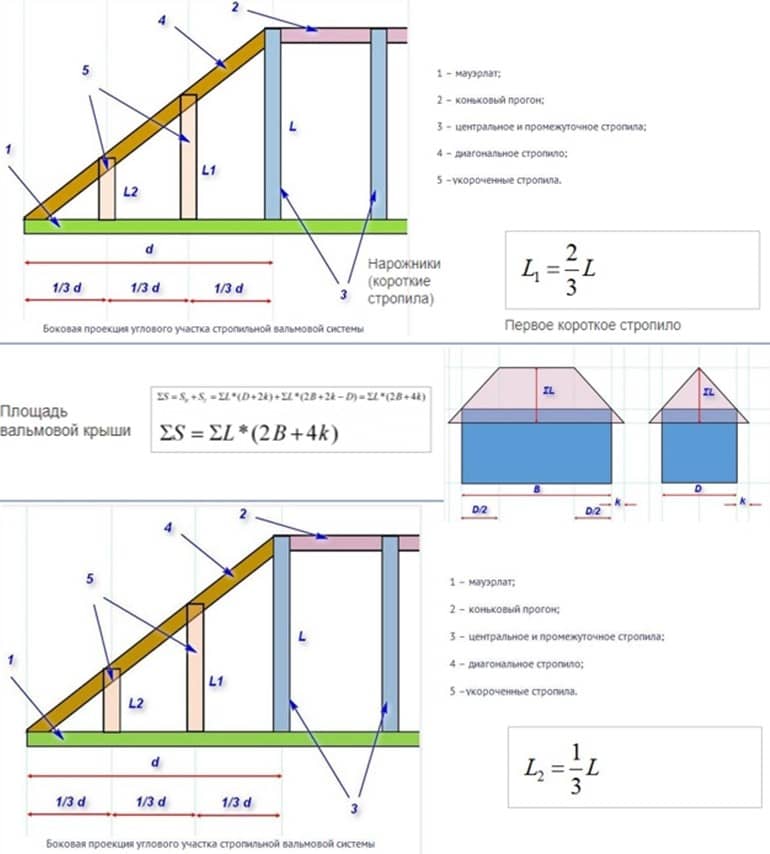

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Как используется пространство под кровлей

Это вопросом нужно озадачиться еще на этапе проектирования. Ведь если под крышей у вас будет жилое помещение, то в таком случае возможно пойти двумя путями:

Использовать увеличенный угол крыши дома для большего простора и создания высоких потолков.
Обустроить мансардную конструкцию ломанного типа. Ее можно соорудить двухскатной или четырехскатной.

Приняв решение об обустройстве большего уклона, надо помнить о нескольких моментах:

затраты на материалы и монтаж возрастут;
для более высоких конструкций растет ветровая нагрузка;
при показателе угла ската более 60 градусов снег не задерживается на крыше и скатывается, а вот при мансардной конструкции обязательно надо учитывать снеговые нагрузки;
для крутых скатов нужно тщательно выбирать материал кровли.
