Крепление стропил к мауэрлату: основные варианты, правила и схемы

Сложные крыши

Чем больше скатов и, соответственно, их пересечений имеет крыша, тем больше усложняется стропильная система. Так, в многощипцовых конструкциях часть стропил опирается не на конек (прогон), а на балку ендовы. Такие балки называются накосными стропилами ендовы, их необходимо подгонять по месту и жестко скреплять для предотвращения перекоса конструкции в целом.

Для используются не только прямые (расположенные под прямым углом к коньку и мауэрлату), но и диагональные стропила – по линиям пересечения скатов. На них опирается часть прямых стропил. Здесь также оптимален жесткий узел крепления.

В шатровых крышах большая часть стропил является именно диагональными, и все прямые (нарожники) опираются на них. За счет этого особенно важна точная подгонка запилов и усиленные крепления.

В арочных крышах вместо прямых балок стропил применяются изогнутые шпангоуты, собранные из отдельных ламелей. Количество вертикальных стоек при такой конструкции заметно возрастает, поскольку необходимо более равномерно распределить нагрузку по изогнутому составному элементу. Опирание таких арочных стропил только жесткое, с запилом.

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки

Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

  • для черепичных кровель, шифера 22 гр.;
  • для металлочерепицы – 14 гр.;
  • ондулин – 6 гр.;
  • профнастил – 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50х100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Длина

стропил, мм

Расстояние между стропилами, мм Размер сечения бруса стропил, мм
до 3000 1200 80 × 100
до 3000 1800 90 × 100
до 4000 1000 80 × 160
до 4000 1400 80 × 180
до 4000 1800 90 × 180
до 6000 1000 80 × 200
до 6000 1400 100 × 200

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

  • Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
  • Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.

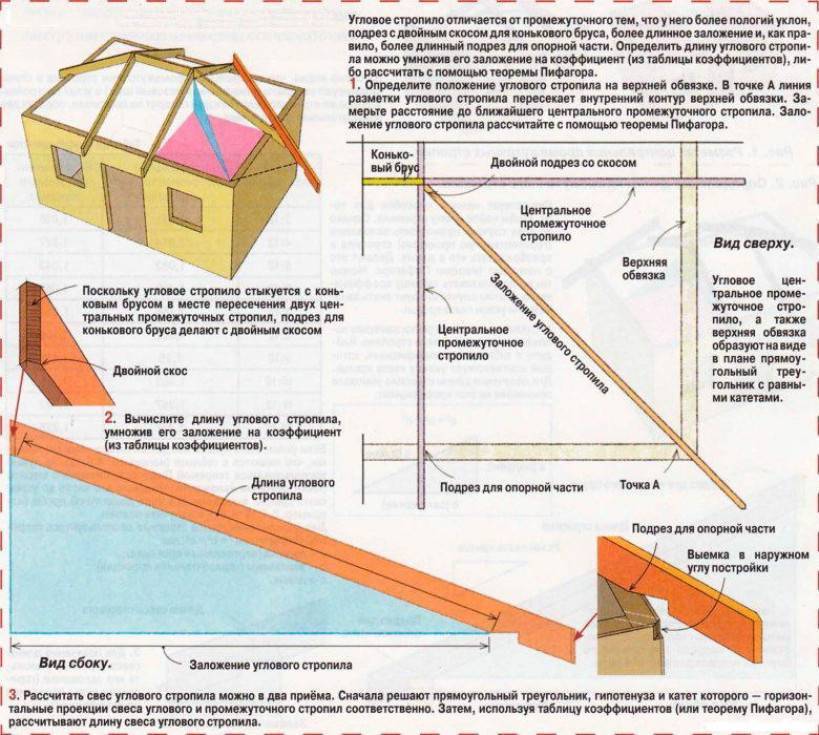

  • Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.
Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.
Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.
Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Способы крепления с запилом и без ↑

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

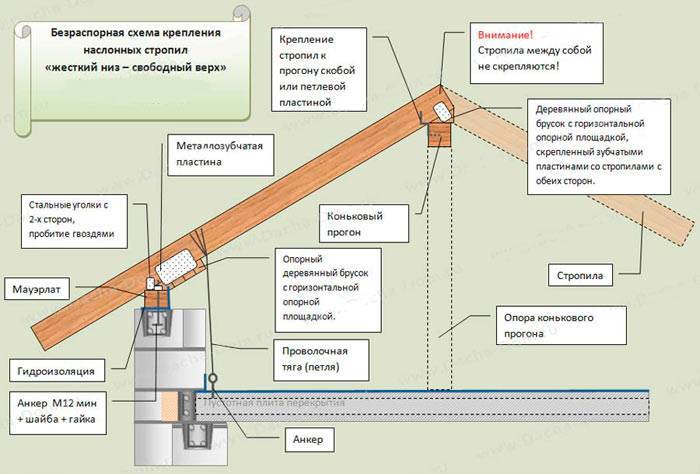

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

soedinenie-1
soedinenie-2
soedinenie-3

  • жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
  • подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
  • запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем
Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Как собрать стропильную систему

Наконец-то стропила готовы, и можно приступать к их монтажу.

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

Крепление стропил к мауэрлату: основные варианты, правила и схемы

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.
Популярные статьи  Регулировка пластиковых окон самостоятельно: видео-инструкция

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Крепление стропил к мауэрлату: основные варианты, правила и схемыКрепление стропил к мауэрлату: основные варианты, правила и схемы

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Вот как им работать:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Более подробно:

Крепление стропил к мауэрлату: основные варианты, правила и схемыКрепление стропил к мауэрлату: основные варианты, правила и схемы

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Крепление стропил к мауэрлату: основные варианты, правила и схемыКрепление стропил к мауэрлату: основные варианты, правила и схемы

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Соединение стропил с коньком крыши

Способы крепления стропильных ног к коньку отличаются от крепления к мауэрлату.

Самыми распространенными способами являются:

  • соединение встык;
  • соединение внахлест;
  • крепление на прогон.

Самое простое соединение — это соединение встык.

Верхний край обрезают под углом.

Стропила соединяют в месте среза и крепят гвоздями.

Для укрепления стыка используют деревянные или металлические накладки.

При креплении следует помнить, что нужно сделать все, чтобы это соединение под воздействием нагрузок не ослабло.

А для этого используются различные способы усиления.

Главное, что следует знать — при возможности гвозди и саморезы следует заменить болтами и использовать специальные металлические накладки.

Видео о том, как крепятся стропила односкатной крыши.

Что еще почитать по теме?

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

Крепление стропил к мауэрлату: основные варианты, правила и схемы

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

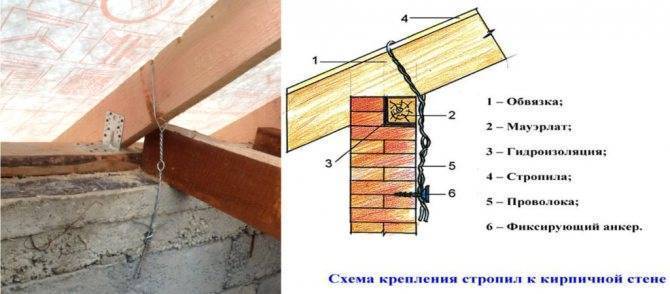

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

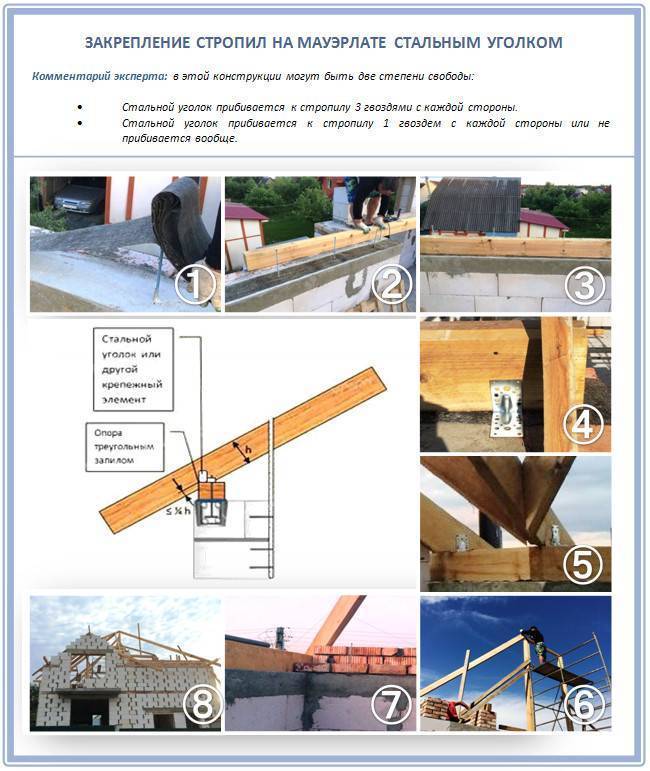

Или же использовать длинные саморезы вместо гвоздей:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Крепление стропил к мауэрлату: основные варианты, правила и схемыКрепление стропил к мауэрлату: основные варианты, правила и схемы

Или еще вот отличный наглядный пример:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Используют его обычно только при серьезных динамических нагрузках на крышу.

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Популярные статьи  Угловой шкаф в спальню: вместительный и многофункциональный элемент помещения

Как крепить стропила к мауэрлату

Крепление стропил к мауэрлату: основные варианты, правила и схемыКрепеж стропильной системы в виде стального уголка

Есть два метода крепления стропил к мауэрлату:

  1. жесткое;
  2. скользящее.

Тип сопряжения выбирают в зависимости от конструкции и формы крыши и, соответственно, от конкретного типа используемых стропил – висячих или наслонных.

Главным принципом жесткого метода соединения стропил с мауэрлатом является полное исключение возможности каких-либо воздействий (сдвиги, повороты, изгиб, кручение) между обоими конструктивными элементами.

Данный результат может быть достигнут следующими способами:

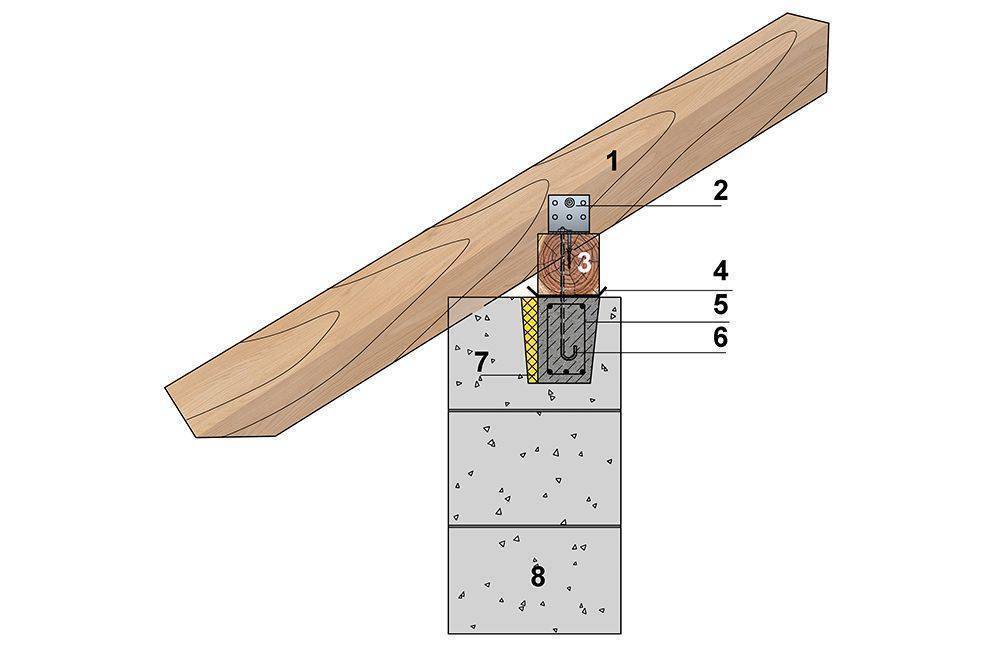

  1. креплением при помощи уголков с опорным подшивным брусом;
  2. посредством выполнения седла (запила) на стропильной ноге с последующим закреплением полученного соединения при помощи скоб, гвоздей и проволоки.

Первый случай предполагает создание опоры стропильных ног на мауэрлат при помощи опорного бруса.

При этом стропило жестко упирается по линии давления, что возможно благодаря подшиваемому брусу до одного метра в размере, после чего фиксируется по бокам металлический уголок для стропил с целью исключения поперечного смещения.

Второй метод крепления стропильных ног к мауэрлату применяется чаще, и предусматривает прибивание гвоздей с боков, под углом в направлении друг к другу (происходит скрещивание внутри мауэрлата), а после в вертикальном положении забивают третий гвоздь.

В результате узлы крепления стропил достигают высокой жесткости.

Помимо этого, каждый из типов сопряжения страхуется дополнительным соединением стропильных ног со стеной здания при помощи анкеров и проволоки-катанки.

Стропила одного типа, то есть имеющие одинаковый угол ската по всей площади крыши, подготавливаются при помощи шаблона единообразным способом.

Крепление стропил к мауэрлату: основные варианты, правила и схемыСкользящее крепление стропил выполняют с использованием подобного крепежа

Шарнирное или скользящее сопряжение с двумя уровнями свободы достигается путем применения специального крепежа, обеспечивающего возможность свободного перемещения (в заданных пределах) одного из сопрягаемых элементов.

В нашем случае данным элементом служит стропильная нога по отношению к мауэрлату. Выделяют следующие варианты крепления стропил к мауэрлату с обеспечением возможности сдвигов:

  1. Выполнение запила с последующей укладкой стропила запилом на мауэрлат:
  2. соединение с боков двумя гвоздями наискось в направлении друг к другу;
  3. соединение при помощи одного гвоздя, прибиваемого сверху в вертикальном положении сверху вниз сквозь стропильную ногу в тело мауэрлата;

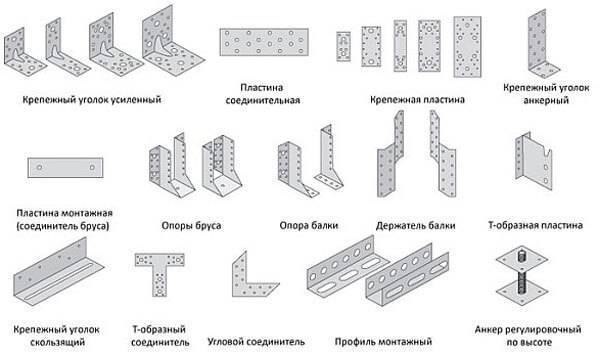

  4. как альтернатива гвоздям – стальные пластины для крепления стропил, имеющие отверстия под гвозди;
  5. крепление стропила к мауэрлату при помощи скобы.
  6. Выпуск стропильной ноги за стену с выполнением единичного крепления крепежными пластинами.
  7. Крепление при помощи специального стального крепежа для стропил – так называемыми «салазками».

Все перечисленные методы позволяют стропильной ноге упираться в мауэрлат, однако при подвижках система обладает возможностью двигаться относительно друг друга.

Сопряжение скользящего типа часто можно встретить при постройке домов. Особенно подобный прием соединения стропил и мауэрлата актуален для деревянных домов, сооружаемых из бруса или бревен.

Постепенная усадка стен здания приводит к искажению первоначальной геометрии дома, а это при использовании жестких сопряжений может привести к нарушению целостности стен.

Благодаря скользящим соединениям, бревенчатые стены, фронтоны, а также вся остальная конструкция крыши может постепенно как бы подстраиваться под усадку.

Сборка всей конструкции производится сперва на земле. Выполняются все замеры, выпиливаются врезки в стропильных ногах и мауэрлате, после чего проходят тщательную подгонку.

А далее производится крепление стропильных ног и установка других элементов кровли на здание в порядке очередности.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

  1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
  2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.Скользяща стропильная система

Крепление стропил к мауэрлату

Таким образом, они не способны ослабить несущую способность конструкции.

Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.

Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;

Крепление балок раздельного типа WBD. В этом случае балки могут быть нестандартного размера.

Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;

Крепление стропил к мауэрлату: основные варианты, правила и схемы

  • Соединитель универсальный также востребован в подобных работах;
  • Соединитель бруса;
  • Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;
  • Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.

При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;

Усиленный уголок КР. Такой вид крепления предназначен для несущих элементов стропильно-подстропильной системы деревянного дома. При помощи этого уголка укрепляют стропила на мауэрлате, обеспечить надежность несущей конструкции.

  • Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;
  • Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
  • Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;

Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;

Крепление стропил на мансардной крыше, смотрите на видео:

Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;

  • Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.
  • Закладная опора;
  • Забивной крепеж для стоек;
  • Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.

https://youtube.com/watch?v=uP3hf7X5LHY

При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;

  • Саморезы;
  • Ершеные оцинкованные гвозди с конической головкой.
Популярные статьи  Как оплачивать услуги ЖКХ в условиях самоизоляции? Рассматриваем все способы

Таким образом, можно сделать вывод, что для крепления стропил к мауэрлату сегодня существует множество деталей и специальных приспособлений. Все они продаются в строительных магазинах по приемлемым ценам. Стоит отметить, что приспособление в этом случае может быть доступно каждому, либо быть профессиональным, то есть, для его крепления потребуется специальное оборудование и, конечно, определенный опыт работы, знания ( «Как крепить мауэрлат к газобетону»).

В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.

Как правильно закрепить стропила к балкам?

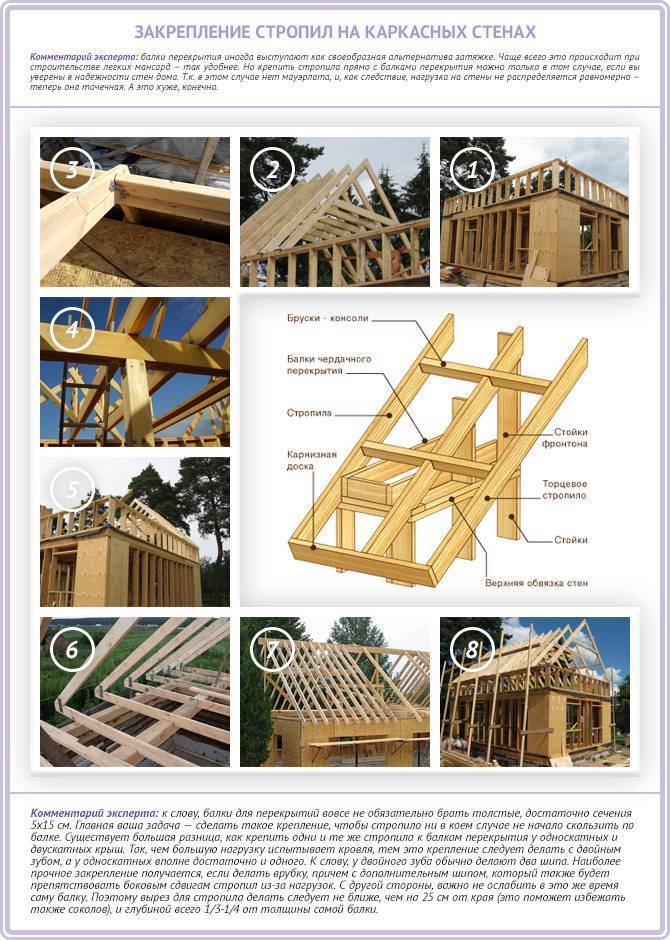

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Крепление стропил к мауэрлату: основные варианты, правила и схемы

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
  2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.

Крепление стропил к мауэрлату: основные варианты, правила и схемы

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
