Крючок для вязки арматуры: виды, способы изготовления и использование

Пошаговая инструкция

Быстро и правильно закрепить арматуру можно при помощи тонкой (диаметром 0,8-1,2 мм) проволоки. Начинающему мастеру это доступно сделать одним из трёх возможных способов.

Способ первый

  • Согните пополам отрезок проволоки.
  • Отмерьте треть длины от места сгиба и согните пополам повторно.
  • Накиньте проволоку так, чтобы с одной стороны оказалась петля, с другой – два конца.
  • Вставьте крючок в петлю, придержите его второй рукой и слегка натяните свободные концы.
  • Вращайте крючок. Зацепите его за свободные концы и прокрутите на несколько оборотов.
  • Загните лишнее.

Крючок для вязки арматуры: виды, способы изготовления и использование

Способ второй

  • Согните вдвое отрезок проволоки, оберните с его помощью соединения арматуры с нижней стороны.
  • Зацепите петлю крючком, вставьте в крючок свободные концы.
  • Крутите, пока арматура не закрепится жёстко на своём месте.

Крючок для вязки арматуры: виды, способы изготовления и использование

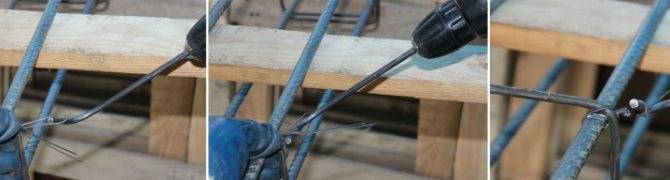

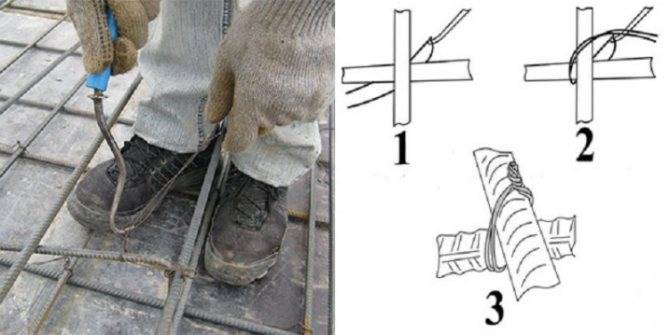

Способ третий

  • Согните кусок проволоки пополам, обведите его на месте стыка по косой линии.
  • Проденьте в петлю крючок и натяните проволоку.
  • Второй конец согните в точке изгиба крючка.
  • Тяните на себя и вращайте крючок.

Крючок для вязки арматуры: виды, способы изготовления и использование

Последний из указанных способов позволяет заметно повысить скорость и качество связывания арматуры. Навык этот отрабатывается легко и быстро.

Вязальная проволока обязательно должна накручиваться вдвое, а лучше – вчетверо. Не экономьте на ней: надёжное и высокопрочное соединение арматурных прутов и фундамент высокой прочности стоит того.

Как вязать арматуру крючком, смотрите далее.

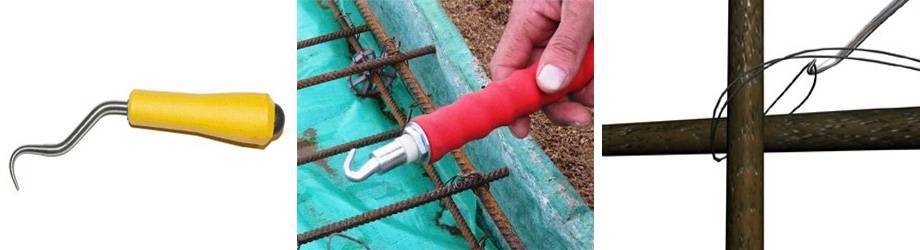

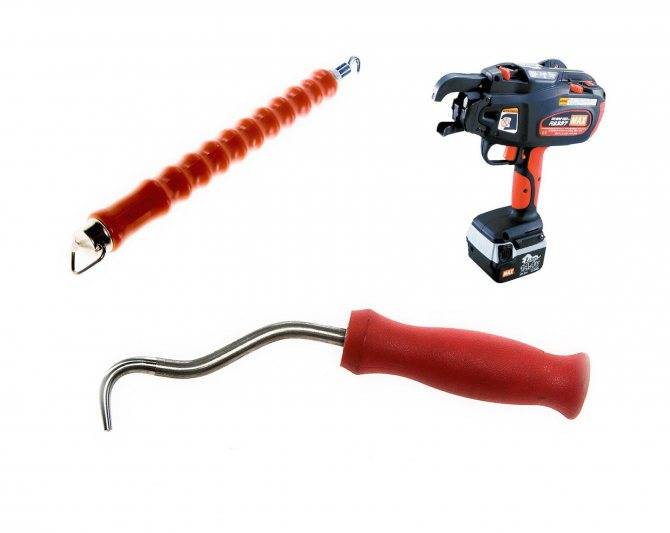

Разновидность крючков для вязания

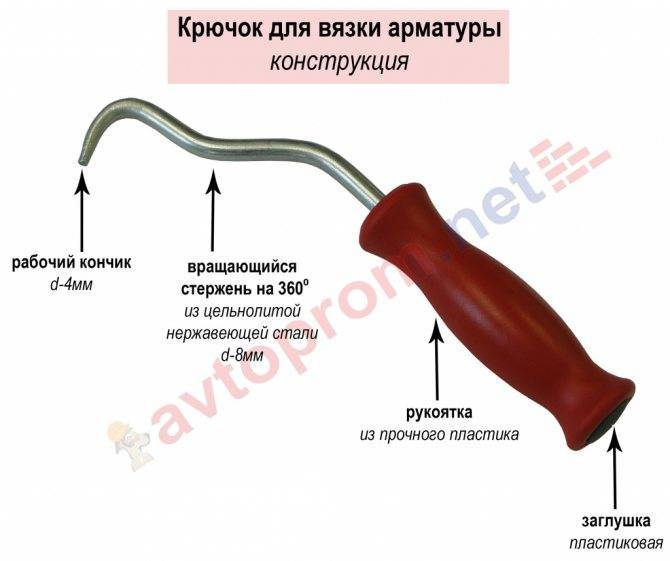

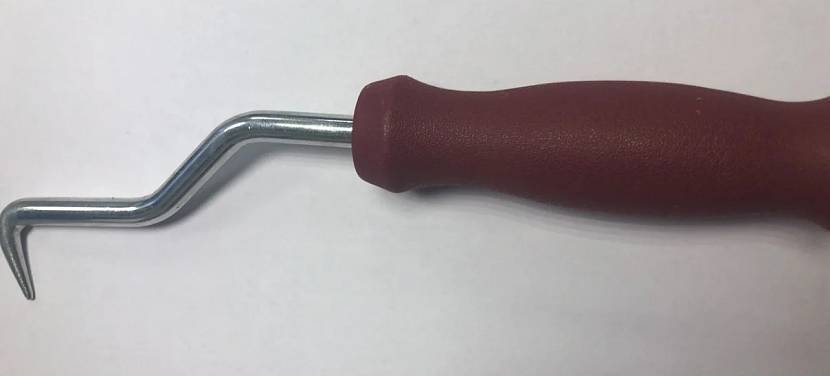

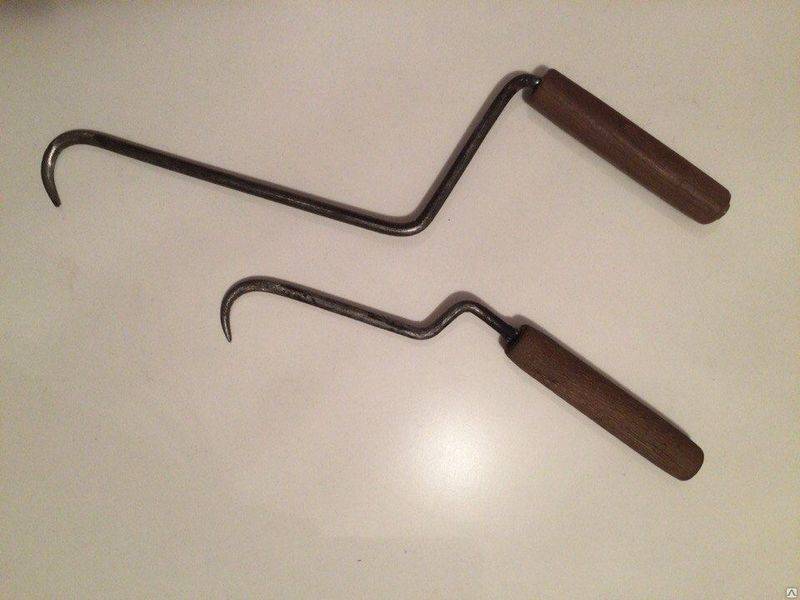

Простая конструкция

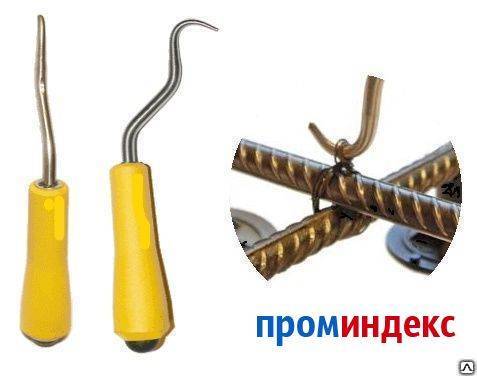

Простые крючки позволяют легко захватывать петли. Инструмент выглядят как стержень с изогнутым наконечником для захвата проволоки и удобной рукояткой со встроенным подшипником. Форма стержня имеет неправильный изгиб. Несмотря на то, что приспособление вращают вручную, оно способно развить высокую скорость и туго затянуть проволоку.

Простые крючки удобны для домашнего пользования, особенно если нужно выполнять небольшой объем работ. Скорость скручивания такая же, как у шуруповерта. Вязание арматуры напоминает размешивание краски в банке специальной деревянной лопаткой. Инструмент имеет ряд положительных качеств:

  • низкая стоимость;
  • простая эксплуатация;
  • подходит для труднодоступных мест.

Крючок для вязки арматуры: виды, способы изготовления и использование

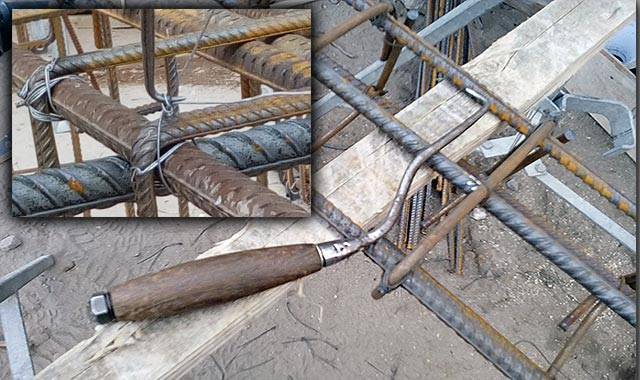

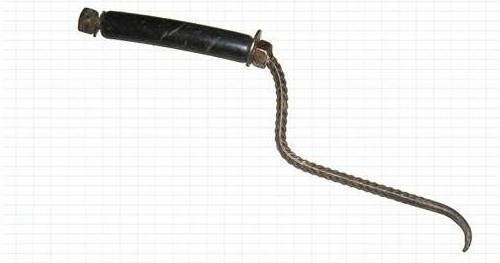

Крюк из электрода своими рукам

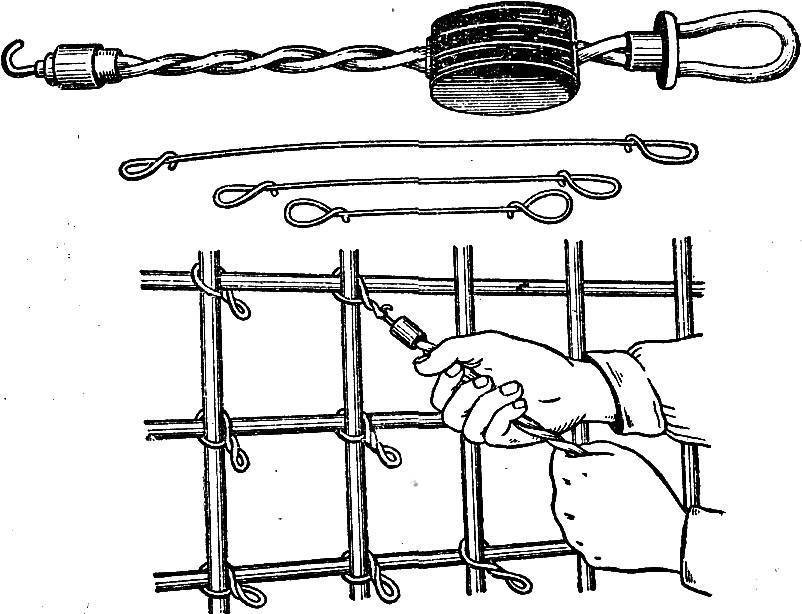

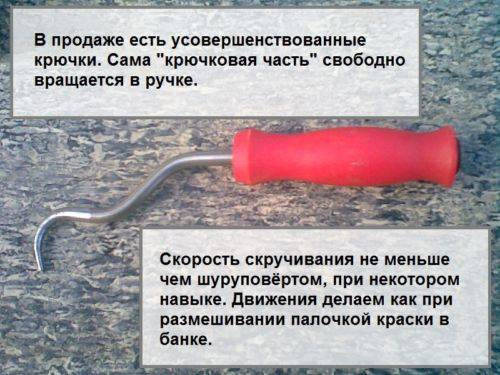

Крючок с винтом

Винтовые крючки – полуавтоматические, так как затягивают петли крюком-наконечником в виде сверла при неподвижной рукоятке. Они имеют другую конструкцию и значительно облегчают однообразную работу мастера. Для крепкого затягивания узла нужно сделать несколько поступательных движений в местах пересечения прутьев.

Процесс осуществляется посредством вращения наконечника с червячной передачей при силовом нажатии на рукоятку. Оборудование, производящее вязание арматуры, имеет другое название – реверсивное. Оно обладает рядом преимуществ:

  • долговечность;
  • простота использования;
  • высокая скорость.

Крючок для вязки арматуры: виды, способы изготовления и использование

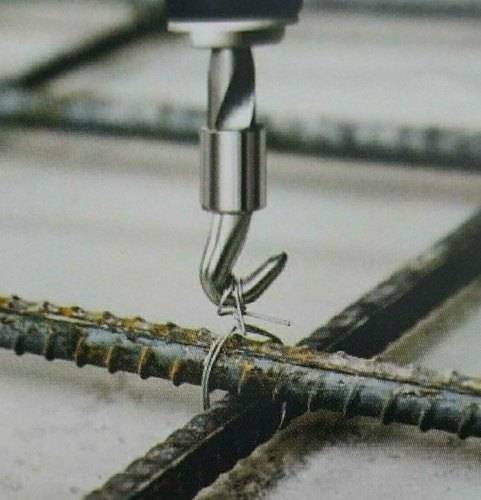

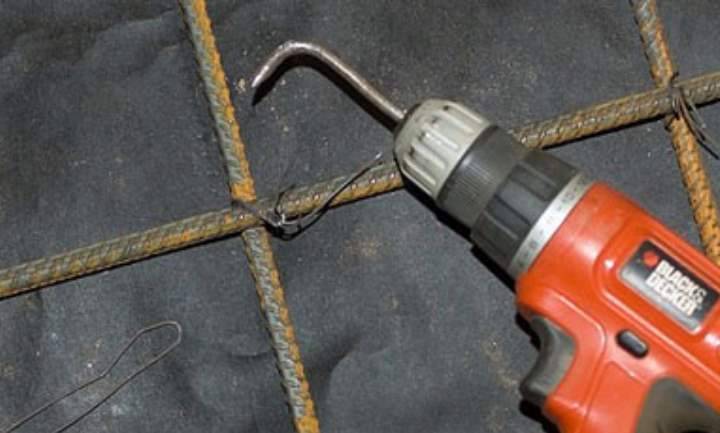

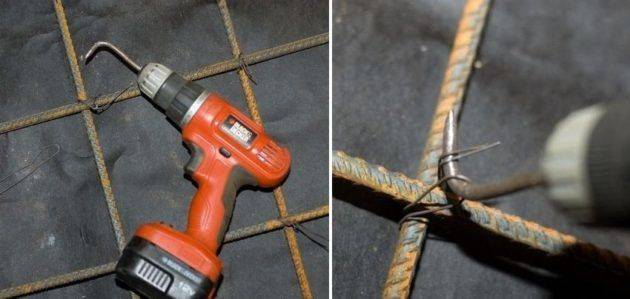

Крючок для вязки арматуры из шуруповерта

Пистолет для вязания

Эта конструкция отличается большой производительностью, поэтому ее используют в крупном строительстве. Устройство полностью автоматизированное, работает от электросети либо при помощи аккумуляторов. Оно заранее заправляется проволокой, которая наматывается на специальную катушку.

Пистолет для вязки арматуры GROST PA33

Принцип работы следующий: пистолет для вязания стыкуют с нужным элементом и нажимают на спуск. За считаные секунды проволока наматывается, затягивается в узел. Натяжение выполняется равномерно. Для работы с инструментом требуется проволока определенного диаметра и жесткости. В противном случае оборудование может выйти из строя.

Выбор инструмента для вязания зависит от цели использования и особенностей монтажа. Его можно применять не только для металлической, но и для стеклопластиковой арматуры, которую вяжут отожженной стальной проволокой, пластиковыми стяжками-хомутами или пластмассовыми клипсами-фиксаторами. Это современный материал, обладающий положительными свойствами:

  • устойчивость к коррозии;
  • прочность при растяжении;
  • низкая теплопроводность.

Технология работы

Перед началом работ специалисты определяются с материалом, диаметром арматуры и проволоки, рассчитывают количество комплектующих, выбирают метод сварки или вязки.

Вязка арматуры под ленточный фундамент выполняется по следующей технологии:

  1. Устанавливается опалубка из дерева или других материалов, внутри нее натягивается леска для обозначения верхней плоскости фундамента.
  2. Снизу отмечается 5 см по высоте, от этого уровня начинается раскладка продольных прутов и перевязка стыков. На дно кладутся кирпичи, чтобы такое условие соблюдалось, а вертикальные арматурные элементы втыкаются в грунт. От стен опалубки стальные стержни также отстоят на 5 см.
  3. Продольные элементы делаются цельными на длину 6 м. Допускается связка стержней внахлест 25 – 35 см, если ленточный фундамент. Плита имеет большую протяженность. Металлические пруты выставляются по периметру, на них делается обвязка верхнего и нижнего армированного пояса.
  4. Слоями заливается бетон после окончания вязки, при этом применяется вибрация для выгонки пузырьков воздуха.

Как правильно вязать арматуру для монолитной плиты

Монолитный фундамент применяется более часто, чем использование стандартных бетонных плит. При монтаже данной разновидности основания сначала делают арматурную сетку, которую потом заливают бетоном. Арматурная сетка придаёт бетону дополнительной крепости и позволяет выдерживать плите более высокие нагрузки.

Готовый каркас для монолитной плиты

Видеоролик на Youtube:

Как вязать арматуру самостоятельно или правильная последовательность вязки арматуры монолитной плиты:

  1. Нижний уровень арматурных прутьев укладывают крестом. Необходимо соблюдать при этом основное правильно – следить за размером ячеек, который должен составить 30*30 см. Превышать данный размер нельзя, иначе монолитная плита получится недостаточно прочной.
  2. Места соединения прутьев плитного фундамента необходимо обвязать стальной проволокой, используя стандартную схему вязки. Применение специального инструмента, например, крючка для вязки арматуры, существенно упростит задачу.
  3. Арматура нижнего уровня плиты должна иметь запас по длине, чтобы ей можно было придать п-образную форму. Таким образом, нижние прутья переходят в верхний уровень плитного фундамента.
  4. Прутья верхнего уровня плиты или перекрытия также укладываются друг на друга и связываются стальной проволокой или пластиковыми хомутами в местах соприкосновения.
  5. Конструкция для монолитной плиты должна быть размещена на расстоянии 4 см от земли, для этого используют специальные подставки, которые можно приобрести в строительном магазине. Подставки выполнены из пластика и выдерживают каркасы с достаточно большим весом.Пример пластиковых подставок для нижнего яруса конструкции
  6. Для поддержания верхнего уровня арматуры перекрытия следует сделать из прутьев специальные подставки, которые получили название столиков. Достаточно взять небольшой отрезок арматуры и загнуть его в зигзаг. Теперь верхний ярус можно удобно установить на получившиеся подставки. При заливке бетона подставки оставляют вместе с основной конструкцией.

Пример готового столика

Данный способ армирования используется не только при заливке плитного фундамента в несколько слоёв, таким образом можно своими руками изготовить монолитную плиту, которую впоследствии использовать, например, в качестве перекрытия между этажами.

Правила и схемы вязки арматуры

Укладка арматуры и крепление зависят от конструкции фундамента. Для разных оснований схемы используются разные.

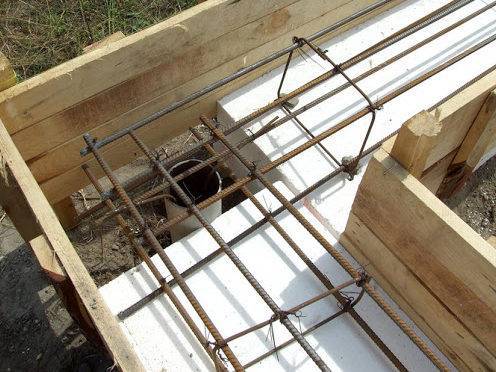

Ленточный фундамент

Выполняя расчет армирования для него и разработку схемы соединения, необходимо учитывать:

  • каркас ставят на бетон на вертикальные стержни;
  • прямые прутки укладывают с нахлестом в 20–25 см;
  • соединения с нахлестом должны быть разнесены в разбежку;
  • сечение проволоки выбирают по глубине фундамента – не менее 0,1%;
  • каркас не соприкасается с опалубкой.

Каркас считается конструкционным элементом для фундамента, поэтому испытания под нагрузкой не проходит. Его задача: предупредить смещение при растяжении или нагрузке на изгиб, а не увеличить несущую способность.

Крючок для вязки арматуры: виды, способы изготовления и использованиеВязаная арматура в ленточном фундаменте

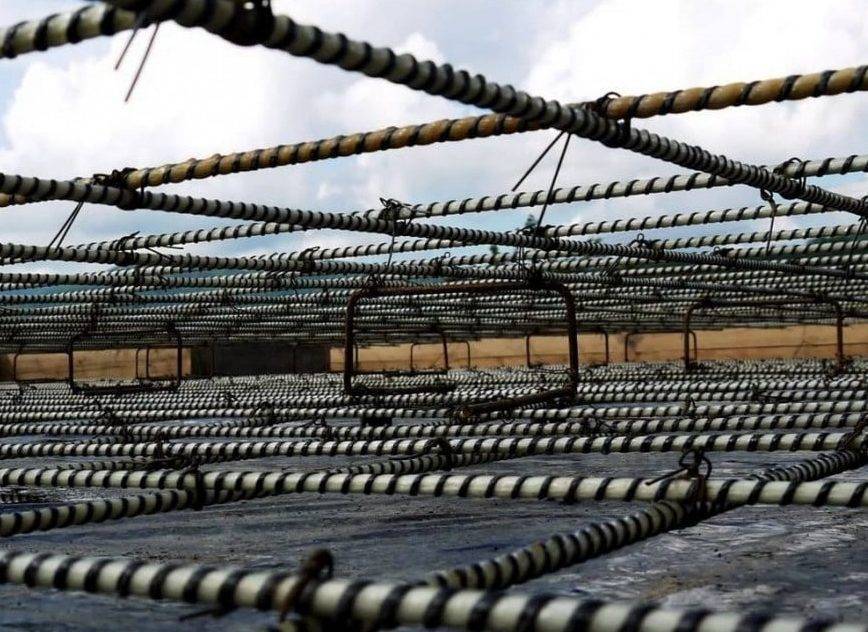

Плитный фундамент

Каркас для фундамента монолитного представляет собой 2 сетки – верхний и нижний пояс, связанные из арматурных стержней.

Крючок для вязки арматуры: виды, способы изготовления и использованиеАрматурный каркас из 2-х сеток

Особенности следующие:

  • верхний и нижний пояс связывают между собой П-образными стальными хомутами. Связки в торцах исключаются;
  • если плитный фундамент имеет толщину не более 15 см, допускается установка только 1 сетки;
  • устанавливают каркас обязательно на подбетонок. Следят за тем, чтобы арматура не соприкасалась с опалубкой;
  • сторона ячейки не более 40 см.

Ставят сетку на любые конструкции с лапками опирания – пауки, лягушки, столики. Если нет готовых, такие детали делают своими руками.

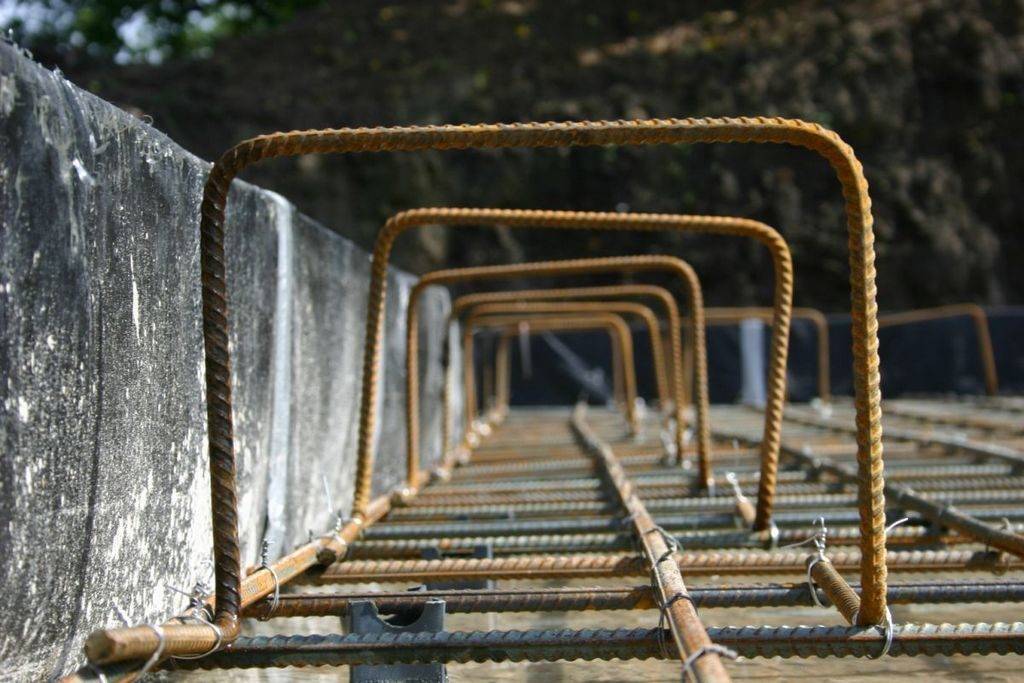

Ростверк

Ростверк – монолитная лента, соединяющая бетонные сваи фундамента. По конструкции она напоминает ленточный фундамент, что часто приводит к ошибкам.

При армировании ростверка нужно учесть:

  • ростверк не поддается сборным нагрузкам, так как отделен от земли. На него действует только изгибающий момент на участках, где стойка защемляется в балки;
  • стандартный каркас для ростверка нужно укрепить. Возле колонн дополнительно армируют верхний пояс, а нижний – на всем протяжении;
  • использовать для армировки можно только стальные стержни.

Крючок для вязки арматуры: виды, способы изготовления и использованиеПеревязка ростверка

Столбы и сваи

Бетонный свайный фундамент также нуждается в армировании. Каркас столбов связывают с конструкцией в ростверке, как с нижним, так и с верхним поясом.

Особенности сооружения, следующие:

  • каркас выполняется как круглого, так и квадратного сечения;
  • в каждом столбу укладывают не менее 4 прутков;
  • при щитовой опалубке допускается брать только прямоугольные хомуты;
  • бутобетонные столбы армируются только в верхней части.

Крючок для вязки арматуры: виды, способы изготовления и использованиеПеревязка сваи и ростветка

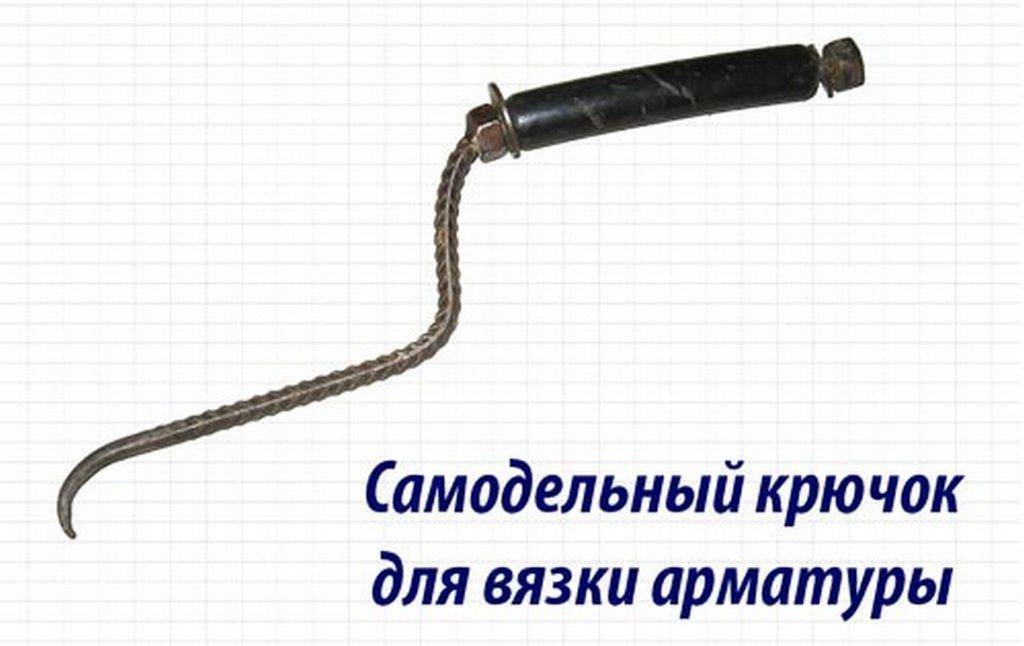

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

  • самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
  • для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
  • рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

  • без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
  • с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

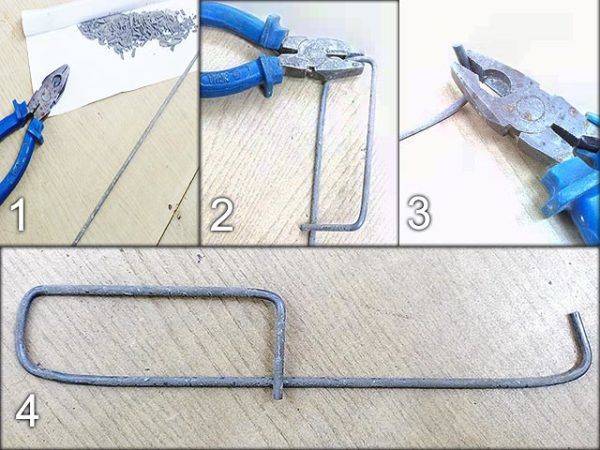

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

  • Удалите рабочее покрытие.
  • Отступите с одного края пару сантиметров и загните под прямым углом.
  • Сформируйте держатель прямоугольной формы с размерами 4х10 см.
  • Заточите рабочую часть и придайте ей конусообразную форму.

Крючок для вязки арматуры: виды, способы изготовления и использованиеВяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

  • стальная проволока диаметром 8 мм и длиной 0,4 м;
  • заготовка из древесины для изготовления рукоятки;
  • шайбы и гайки, соответствующие диаметру стержня;
  • электросварка;
  • плоскогубцы;
  • болгарка;
  • электродрель;
  • лист наждачной бумаги;
  • острый нож.

Алгоритм сборки:

  • Изготовьте рукоятку.
  • Просверлите в ней отверстие.
  • Отшлифуйте поверхность.
  • Приварить гайку к торцу прутка.

Крючок для вязки арматуры: виды, способы изготовления и использованиеКрючок для вязки из арматуры своими руками

  • Наденьте шайбу и вставьте в отверстие ручки.
  • Установите шайбу и приварите следующую гайку.
  • Придайте концу стержня необходимую конфигурацию, заточите край.
  • Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

  • самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
  • для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
  • рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

  • без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
  • с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

  • Удалите рабочее покрытие.
  • Отступите с одного края пару сантиметров и загните под прямым углом.
  • Сформируйте держатель прямоугольной формы с размерами 4х10 см.
  • Заточите рабочую часть и придайте ей конусообразную форму.

Крючок для вязки арматуры: виды, способы изготовления и использование
Вяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

  • стальная проволока диаметром 8 мм и длиной 0,4 м;
  • заготовка из древесины для изготовления рукоятки;
  • шайбы и гайки, соответствующие диаметру стержня;
  • электросварка;
  • плоскогубцы;
  • болгарка;
  • электродрель;
  • лист наждачной бумаги;
  • острый нож.

Алгоритм сборки:

  • Изготовьте рукоятку.
  • Просверлите в ней отверстие.
  • Отшлифуйте поверхность.
  • Приварить гайку к торцу прутка.

Крючок для вязки арматуры: виды, способы изготовления и использование

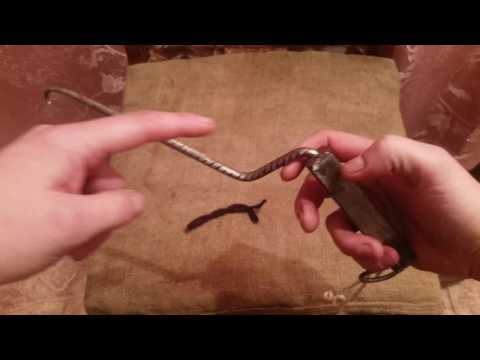

Крючок для вязки из арматуры своими руками

  • Наденьте шайбу и вставьте в отверстие ручки.
  • Установите шайбу и приварите следующую гайку.
  • Придайте концу стержня необходимую конфигурацию, заточите край.
  • Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

  • слишком маленькая или слишком большая толщина стержня;
  • неудобные углы, под которыми изогнут крючок;
  • сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться: Как сделать обрешетку в парной

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

  • На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
  • Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
  • Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

  • Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
  • Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
  • Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
  • Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
  • Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

Популярные статьи  Раздвижные двери для гардеробной: обзор удобных и стильных конструкций

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом.

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Метки: вязание, крючок, проволока, сделать

« Предыдущая запись

Виды инструментов для вязания арматуры

Строители с опытом утверждают, что неважно, каким приспособлением для вязки арматуры пользуется специалист при подготовке каркаса под бетонирование. В этом процессе важно умение, а поэтому тратить деньги на дорогое оборудование не стоит. Умелому монтажнику будет достаточно обычного крюка для вязания арматуры

Вязальные крюки бывают трех видов

Умелому монтажнику будет достаточно обычного крюка для вязания арматуры. Вязальные крюки бывают трех видов.

Обычные

Самый простой и дешевый инструмент, но при этом он очень эффективен в опытных руках. Промышленным образом его изготавливают из стальной проволоки, загибая в нескольких точках под нужным углом и затачивая конец на конус. Стержень свободно вращается в ручке.

Такая форма была выработана годами практики, и как оказалось, самые простые решения – самые эффективные.

Полуавтоматические

Вязальный крючок для арматуры полуавтоматического типа заметно повышает производительность труда при сборке каркасов.

Автоматические

Это устройство разработано для выполнения больших объемов работ профессиональными строителями, но, ввиду большого количества нареканий, автоматический крючок не пользуется популярностью на стройке. Основные претензии связаны со следующими недостатками:

  • автоматический крючок слишком тяжелый, для работы с ним нужна большая физическая сила;
  • для вязки каркаса автоматом используется можно использовать лишь вид проволоки;
  • при смещении прутков относительно друг друга, автомат может давать осечки и не завязывать проволоку в нужном месте;
  • при подготовке автомата к работе, тратится много времени на установку катушки с проволокой;
  • стоимость аппарата очень высокая;
  • использовать автомат в дождливую погоду нельзя.

Учитывая внушительный список недостатков, становится понятно, почему строители отказываются от механического способа вязки арматуры. На практике, если строители хотят механизировать процесс, они используют шуруповерт и самодельную насадку в виде крючка.

Чтобы самостоятельно изготовить крючок для вязки арматуры, потребуются следующие инструменты и материалы:

  • электрод диаметром 4 мм или стальной пруток, толщиной 4 мм;
  • отрезок шланга или готовая рукоятка от другого инструмента;
  • точильный станок;
  • тиски.

Подготавливать чертеж для слесаря не нужно, т.к. конструкция ручного крючка довольно простая, его изготовит любой работник сам.

Крючок для вязки арматуры: виды, способы изготовления и использование

Предлагаем ознакомиться: Скважина в бане зимой

Ручной

Крючок для вязки арматуры: виды, способы изготовления и использование

Ручной крючок — это отличный вариант для начинающих строителей, который позволит разобраться с алгоритмом вязки, прочувствовать оптимальную степень натяжения проволоки для получения качественных узлов.

Механический

Строители, которым дорога каждая секунда, выбирают для вязки арматуры автоматический крючок (пистолет). Принцип работы пистолета основан на полностью автоматическом вращении крючка. Это приспособление — наиболее современное и совершенное, позволяет добиться максимальных результатов и скорости без больших трудозатрат со стороны строителя.

Принцип действия.

Покупка такого крючка для бытовых целей не будет оправдана: работа пистолетом предполагает достаточно большой расход проволоки, да и стоимость прибора высока. А вот на крупных объектах или при выполнении работ, которые нужно сдать в чрезвычайно сжатые сроки, такой вариант — идеальный!

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

  • резак, гильотина или болгарка с диском для резки стержней;
  • трубогиб либо аналогичное приспособление для изгибания арматуры;
  • возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

  1. Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
  2. Проволока сгибается пополам, укладывается под точкой соединения.
  3. Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
Далее крючок вращается, закручивая проволоку до нужной прочности.
Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

  1. Заготавливаются отрезки проволоки длиной 20 см.
  2. Проволока сгибается пополам.
  3. Крючок вводится в петлю, захватывая свободный конец.
  4. Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

  1. Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
  2. Петля запускается снизу будущего узла.
  3. Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
  4. Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

  1. Небольшой рулон проволоки удерживается левой рукой.
  2. Конец проволоки протягивается снизу.
  3. Второй конец захватывается клещами.
  4. Проволока скручивается на 2-3 оборота.
  5. Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Как правильно вязать арматуру обычным крючком

Если использовать самый простой крючок, как на фото ниже, то работать с ним неудобно. Слишком низкая скорость, словно заворачивать шуруп отвёрткой. Лучше брать крючок на вращающейся рукоятке. Скорость значительно возрастает, набив руку, перестаёшь рвать проволоку, перекручивая её.

Крючок для вязки арматуры: виды, способы изготовления и использование

Важно подобрать оптимальный диаметр вязальной проволоки. Слишком тонкая рвётся, узел хорошо не затянуть

Слишком толстая, 2.4-3 мм, тяжело вяжется, быстро устаёт запястье. Поэтому чаще всего используется вязальная проволока диаметром 1.2-1.4 мм.

Если проволока слишком жесткая, то её можно отжечь, бросив в костёр, и дать затем медленно остыть на воздухе.

Пользователи портала советуют — при отсутствии вязальной проволоки взять автопокрышку с металлокордом и сжечь её. Хотя этот способ, скорее, подойдёт на самый крайний случай, т.к. горящая автопокрышка выделяет чёрный едкий дым.

Популярные статьи  Моющие пылесосы Thomas Twin: ТОП-8 лучших моделей + советы покупателям

Переходим к вязке арматуры.

 Процесс разбивается на ряд последовательных шагов.

1. Сначала разрезаем бухту вязальной проволоки на нужные куски (если проволока не нарезана на куски в связках). Длина проволоки — около 30-40 см.

2. Проволоку складываем пополам.

3. Загибаем проволоку вокруг пальца.

4. Заводим под арматуру.

5. Загибаем концы и вставляем в петлю крючок.

6. Начинаем крутить крючок, захватывая второй конец проволоки.

7. Закручивая узел, тянем крючок на себя.

8. Загибаем получившийся узел.

При вязке арматуры не следует пытаться накрутить как можно больший узел, отрезав длинный кусок проволоки. Задача вязальщика — только захватить концы и, сделав несколько оборотов (2-3 раза), связать узел. На это уходит несколько секунд. Если взять слишком длинную проволоку, увеличивается её расход, а также тратится много времени на создание узла.

Количество оборотов определяется экспериментальным путём. Слишком мало — будет слабо, слишком много — проволока рвётся.

По словам пользователя, для связывания арматуры диаметром от 10 до 14 мм оптимальный диаметр проволоки — 1.2-1.4 мм. 1 мм — слишком слабый узел. Проволока больше 2 мм крутится тяжело. Как вариант: можно крутить «единичку», если сложить проволоку пополам, а потом сложить ещё раз.

В рассмотренном выше варианте вязка арматуры происходит с одним перехлёстом.

Узел достаточен при монтаже горизонтально уложенной арматуры (например, при вязке плиты), но он может оказаться слабым, если нужно связать арматурный каркас, который нужно перенести на место установки.

Вариант усиления узла — вязка петель с попеременным перехлёстом прутков арматуры. Т.е. при вязке каждого узла меняем направление перехлёста проволоки. Например, при вязке 2-х продольных прутков и 1-го поперечного вязки справа и слева должны быть разнонаправлены друг к другу.

Другой вариант — захват уложенных крест-накрест прутков с 4-х сторон. Делается это так:

1. Сгибаем петлю и обводим прутки, подгибая проволоку под нижнюю арматуру.

2. Загибаем петлю пальцами и обводим прутки так, чтобы захватить верхнюю арматуру.

3. Далее вяжем узел, как рассказывалось выше.

При таком способе вязки прутки держаться заметно крепче, чем в первом варианте.

Также можно вязать арматуру, делая две петли — сначала перехлёст на одну сторону, слева направо, затем перехлёст на другую сторону, справа налево.

Узнать все нюансы вязки арматуры можно в теме на FORUMHOUSE «Вяжем арматуру (руками, крючком, пистолетом)». В дневнике пользователя с ником Smart2305 подробно рассказывается, чем стеклопластиковая (композитная) арматура отличается от обычной стальной.

Также советуем ознакомиться со статьёй, как самостоятельно изготовить арматурогиб и правильно гнуть арматуру, изучить материалы про изготовление самомесного бетона и выбор компонентов бетона «самомеса». А в видео смотрите, как правильно проводить арматурные работы.

Какой проволокой лучше вязать арматуру

Для обвязки арматуры применяют отожженную проволоку. Она отлично гнется и, при этом, обладает высокой прочностью, поэтому ее можно затягивать с усилием, не опасаясь порвать.

Чаще применяется черная обожженная проволока, но в некоторых случаях используют стойкую к коррозии проволоку с цинковой защитой.

На строительную площадку проволока может поставляться в бухтах или нарезанная на куски определенного размера, подходящего для получения одного соединения. Часто такие отрезки уже снабжены петлей на конце, что позволяет ускорить процесс вязки. Работать с мотками трудней – приходится тратить время на нарезку.

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

  • Нарезанная проволока складывается вдвое.
  • Протягивается под местом пересечения арматур.
  • Свободные концы проволоки скрещиваются.
  • Крючок протягивается в проволочную петлю и зацепляет свободные концы.
  • Начинаются вращательные движения, при которых происходит заворачивание проволоки.
  • Крючок вынимается, и узел проверяется на крепость.

Крючок для вязки арматуры: виды, способы изготовления и использование

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.



При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Крючок для вязки арматуры: виды, способы изготовления и использование

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

  1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
  2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

  • низкую стоимость;
  • простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

  • долговечностью инструмента;
  • простотой использования;
  • высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
