Сортамент двутавров: соответствие изделий требованиям стандартов

Производство согласно требованиям ГОСТ

Как и любой подобный продукт, сортамент двутавров ГОСТ (ГОСТ 535-88, ГОСТ 19281-89, ГОСТ 27772-88, ГОСТ 7566-81) подчиняется общим стандартам качества. Но на этом регламент на данную продукцию не ограничивается, дополнительными нормативами являются: СТО АСЧМ 26020-83, 20-93, 20, 89.

Сортамент двутавров: соответствие изделий требованиям стандартов

Само производство двутавра происходит в несколько этапов:

  • Из листового металла, при помощи термической резки, производят заготовки соответствующей длины и ширины. Современные станки с ЧПУ имеют несколько «ножей» (резаков), что позволяет резать лист метала сразу в нескольких направлениях, и за один подход получать сразу готовую заготовку. В зависимости от толщины листа регулируется скорость резки, которая может достигать 1м в минуту.
  • Обязательный элемент – фрезерная обработка кромок, которая способствует улучшению при сварке стенки и полки стального двутавра.

Сортамент двутавров: соответствие изделий требованиям стандартов

Весь сортамент стальных двутавров собирается при помощи специального оборудования, методом сжимания. Такой способ позволяет не только упростить и снизить затраты на производство, но и повысить эффективность до 3 раз. Производство происходит в 2 этапа, на первом формируют Т-образный профиль, далее его вращают на 180 градусов и завершают сборку

На данном этапе особое внимание уделяется расположению деталей, будущей конструкции. Они должны располагаться перпендикулярно, поскольку от этого зависит надежность конструкции.

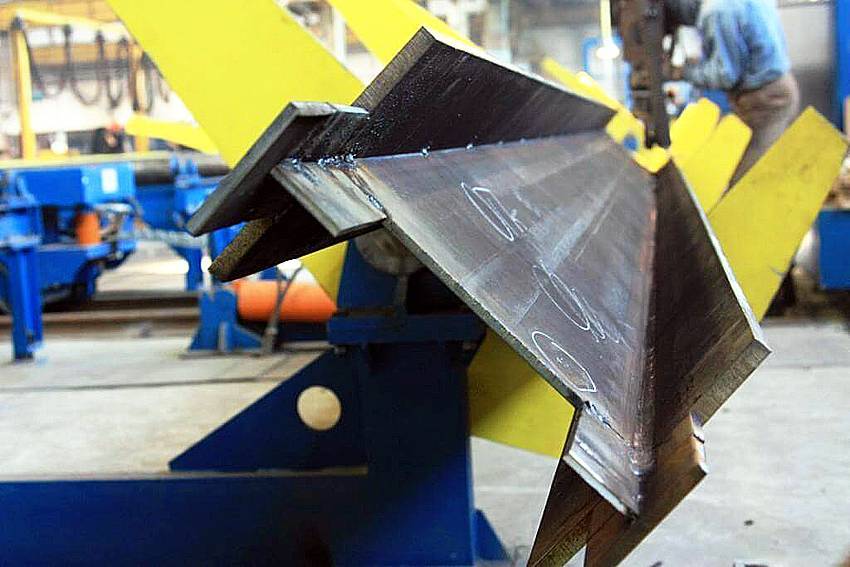

Сварка балки.

Сортамент двутавров: соответствие изделий требованиям стандартов

В соответствии с требованиями ГОСТ и СТО АСЧМ, продукт не должен иметь дефектов и искривлений форм. Но во время сварки двутавр подвергается высоким температурам, которые деформируют его. Поэтому весь сортамент стальных двутавров перед поступление в эксплуатацию проходит через прокатный станок, оснащенный валами, которые исправляют кривизну металла при нагреве.

Профиль двутавров.

Сортамент двутавров: соответствие изделий требованиям стандартов

Поскольку двутавр применяется как для строительства различных объектов, так и в машиностроении, то и требования к нему будут зависеть от профиля, к котором он применяется.

На следующих фото таблиц, можно видеть значения для нормальных, широкополочных и колонных двутавров в соответсвии с требованиями ГОСт и СТО АСЧМ.

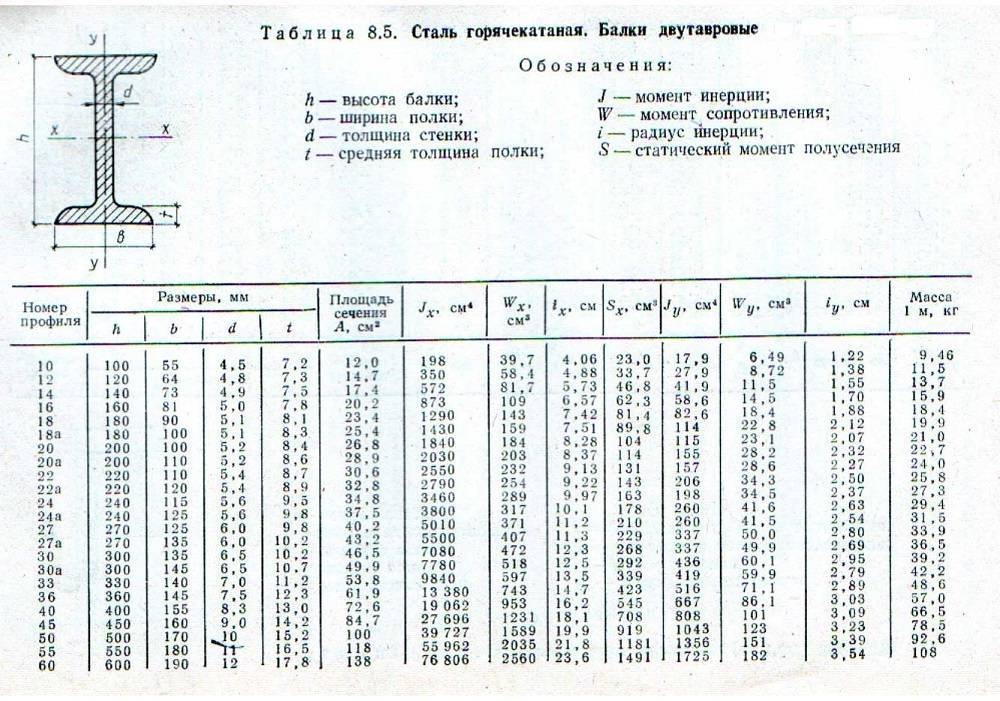

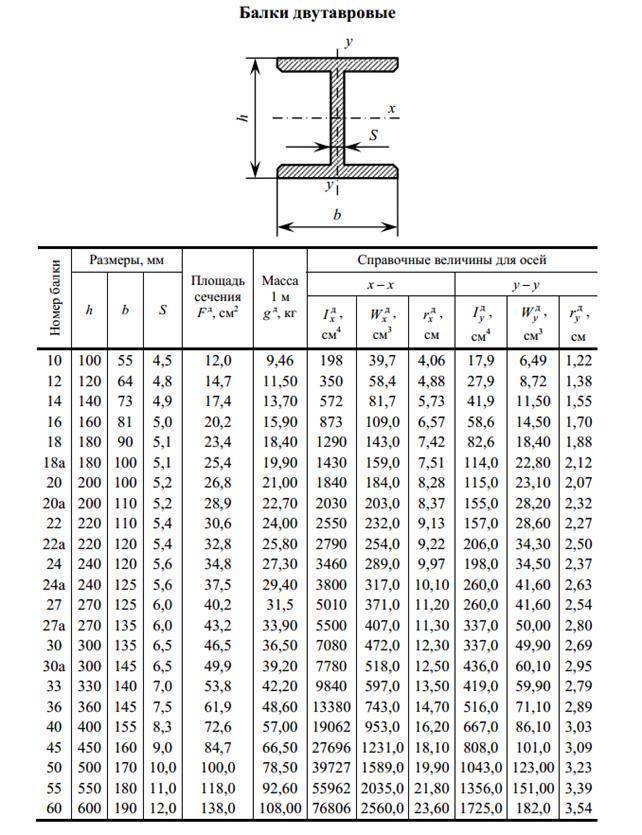

Таблица значений для нормальных сортаментов двутавров.

Сортамент двутавров: соответствие изделий требованиям стандартов

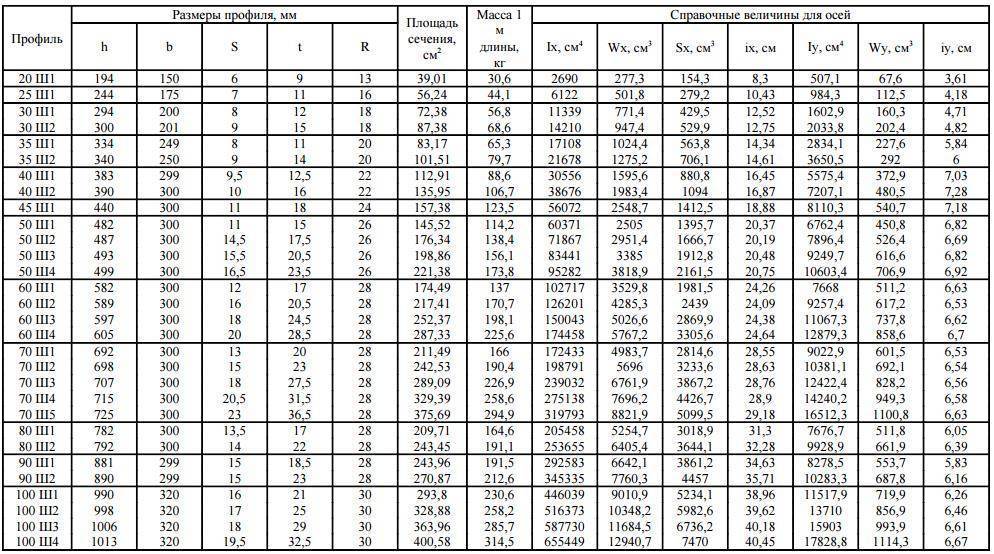

Значения для широкополочных двутавров.

Сортамент двутавров: соответствие изделий требованиям стандартов

Таблица значений для колонных двутавров.

Сортамент двутавров: соответствие изделий требованиям стандартов

Таблица значений для предельных отклонений по размерам и форме поперечного сечения двутавтров.

Сортамент двутавров: соответствие изделий требованиям стандартов

Общие правила для производителя и заказчика

Производитель должен в обязательном порядке следовать требованиям ГОСТ и СТО АСЧМ при изготовлении горячекатных двутавров. Поскольку данное изделие применяется в основном при крупномасштабном строительстве и является каркасом для построек различной направленности: здания, мосты, эстакады, при монтаже опор и путепроводов, для укрепления шахт. Но довольно редко применяется в частном, малом строительстве (небольшие дома в 1-3 этажа, частные коттеджи). Как было описано выше, двутавр играет чрезвычайно важную роль в строительстве, а, следовательно, помимо производства играет роль и маркировка продукции, которую можно найти в соответсвующем ГОСТе.

Данные обозначения не обходимы по причине широкопрофильного использования двутавров, однако материал, из которого изготовлено изделие, подходит только для определенного вида работ. Следовательно, ошибка в маркировке товара может привести к несчастному случаю, жертв среди строителей или обрушению конструкции со всеми вытекающими последствиями.
Заказчик со своей стороны должен четко формулировать запрос на изготовление двутавров соответственно ГОСТ. Во время приемки, в обязательном порядке должен соблюсти все правила приемки, описанные выше и соотнести результаты с маркировкой товара.

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является в том, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и пр. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавра стального. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

  • балок перекрытий;
  • в конструкциях железнодорожных вагонов;
  • автомобилей, в частности грузовиков;
  • специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют торговых и промышленных корпусов. Кстати, использование таких профилей существенно снижают сроки строительных работ.

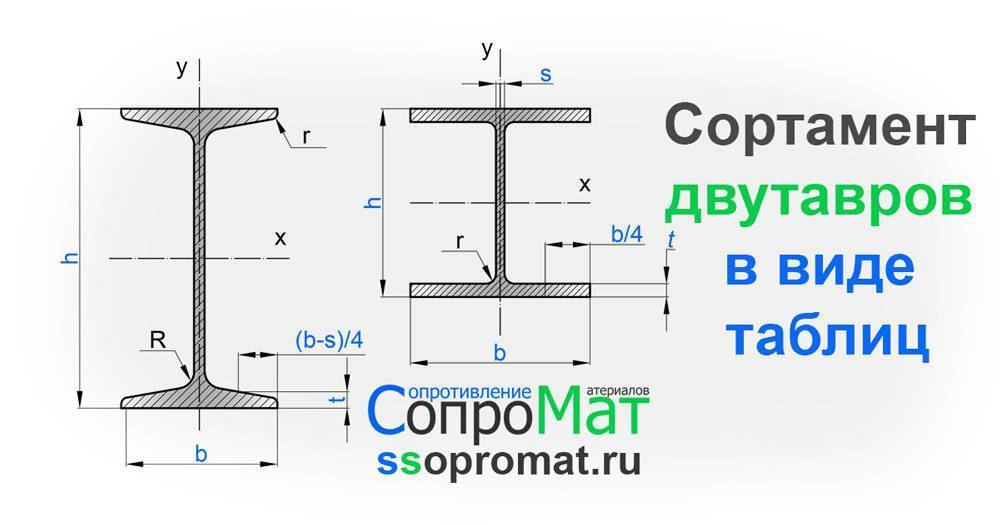

Во всех наших сортаментах используется следующие обозначения:

Сортамент двутавров: соответствие изделий требованиям стандартов

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Варианты изготовления профилей согласно ГОСТу двутавровой балки

ГОСТы на двутавры определяют, что изделия могут быть выполнены двумя способами. Первый вариант подразумевает изготовление профилей методом прокатывания из заготовок длиной 3-12 м, которые проходят обработку при температуре 1200 °С. Данный процесс осуществляется на специальных станках. В производстве используется конструкционная сталь, которая не содержит легирующих добавок.

Данная технология способствует быстрому производству монолитной продукции. Такие элементы проявляют повышенную устойчивость к различному роду механическим воздействиям. Технология дает возможность применения строительных деталей без использования дополнительных ребер жесткости.

Уникальная форма изделия позволяет снизить массу конструкции, увеличив при этом ее несущую способность. Полки, равномерно распределяющие нагрузку, исключают вероятность перекашивания конструкции.

Сортамент двутавров: соответствие изделий требованиям стандартов

Двутавры могут изготавливаться методом прокатывания из заготовок и посредством сварки трех основных элементов

Н-образный профиль может также изготавливаться из трех элементов с применением сварки. Такая технология позволяет получить деталь меньшего поперечного сечения в сравнении с монолитными конструкциями.

Процесс сваривания двутавра происходит в такой последовательности:

  • выполнение на станках с ЧПУ раскроя листов из стали;
  • сварка металлических заготовок на автоматизированных установках с применением гидравлических прижимов;
  • правка конструкций на основании прописанных стандартом параметров.

Использовав метод сварной технологии, удается получить двутавровые балки, цена за 1 метр которых зависит от их геометрических параметров, разной ширины и толщины полок. Можно заказать изделие определенной длины с выполненными вырезами и отверстиями для крепежа в теле профиля.

Сортамент двутавров: соответствие изделий требованиям стандартов

Для большей надежности Н-образной балки соединяемые элементы свариваются с двух сторон

Если двутавровые балки производятся на современном оборудовании, изделия не уступают по своим техническим характеристикам горячекатаным аналогам. При использовании устаревшего оборудования и низкоуглеродистых марок стали строительные элементы будут характеризоваться низкими эксплуатационными показателями.

Маркировка двутавровой балки, согласно ГОСТам

Изделия Н-образного профиля маркируют следующим образом:

  • две начальные цифры означают высоту профиля в сантиметрах;
  • буквенный индекс указывает вид профиля в соответствии с шириной полки – «Б», «Ш», «К».

Маркировка сварного двутавра обычно содержит:

  • шифр производителя;
  • размеры поперечного сечения в мм: высота х толщина стенки, ширина х толщина полки;
  • катет в мм и конструкция поясных швов обозначаются буквами – «О» (односторонний шов), «Д» (двусторонний), «П» (с полным проваром стенки);
  • в скобках указывается тип прокатного двутавра, на замену которому изготовлен сварной аналог, этот параметр является необязательным в маркировке;
  • шифр нормативного документа, которому отвечает сварной профиль.

Пример обозначения – ДЗТ 174х8 200х12 6О (20К2) ДСТУ БВ.2.6.-75:2008, где:

  • шифр предприятия – ДЗТ;
  • стенка сечением – 174х8 мм;
  • полка сечением – 200х12 мм;
  • поясной шов односторонний с катетом 6 мм;
  • изделие по размерам аналогично прокатному двутавру 20К2;
  • нормативный документ – ДСТУ БВ.2.6.-75:2008.

GD Star Ratinga WordPress rating system Стальной двутавр: виды, характеристики, области применения , 4.8 out of 5 based on 4 ratings

Двутавровые балки

, которые широко используются в строительстве при создании перекрытий, это вид металлопроката, материалом для которого служит простая углеродистая, либо низколегированная, то есть с добавлением легирующих элементов, сталь. По фигуре сечения такая балка напоминает букву «Н», что придает этой форме сортового фасонного проката дополнительную жесткость и устойчивость, а также прочность всей возводимой конструкции (двутавры в разы жестче и прочнее квадратного профиля и уголков). Стандартный двутавровый профиль изготавливается в форме наклонного или горизонтального бруса. Самый распространенный пример металлической двутавровой балки — это железнодорожная рельса.

Популярные статьи  Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Двутавровые балки с параллельными полками ГОСТ 26020-83, СТО АСЧМ 20-93, область применения и сортамент

Стальные горячекатаные двутавровые балки с параллельными гранями полок производятся в соответствии с Государственным Стандартом 26020-83. Кроме того, сортамент, размерный ряд, система обозначений и прочие характеристики двутавров с параллельными полками также соответствуют большинству параметров СТО АСЧМ 20-93 — Собственных Технических Условий Нижнетагильского металлургического комбината, одного из основных поставщиков на рынке металлопроката РФ.

ГОСТ 26020-83 распространяется на двутавры следующего размерного ряда:

  • высота 100-1000 мм;
  • ширина полок 55-400 мм

Двутавры с параллельными полками разделяются на  (для их обозначения используется буква «Б»), (обозначаются буквой «Ш») и  (обозначаются буквой «К»). Первая цифра сортамента приблизительно или точно равна высоте балки в см, цифра после буквы обозначает профилеразмер данной серии.

Например: 14Б2 — это нормальный двутавр высотой 140 мм, 14Б1 — нормальный двутавр с высотой, точное значение которой равно 137,4 мм. Размерные характеристики и вес балок одной серии разных профилеразмеров имеют незначительные отличия.

Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
10Б1 100 55 8,1 123,45 23Б1 230 110 25,8 38,76
12Б2 120 64 10,4 96,15 26Б2 261 120 31,2 38,76
14Б2 140 73 12,9 77,51 30Б2 299 140 36,6 27,32
16Б2 160 82 15,8 63,29 35Б2 349 155 43,3 23,09
18Б2 180 91 18,8 53,19 40Б2 396 165 54,7 18,28
20Б1 200 100 22,4 44,64 45Б2 447 180 67,5 14,81

Нормальные двутавры применяются для монтажа опор различных конструкций, как элементы ветвей решетчатых колонн; двутавр Б наиболее востребован в гражданском и промышленном строительстве.

Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
20Ш1 193 150 30,6 32,68 35Ш3 345 250 91,3 10,95
23Ш1 226 155 36,2 27,62 40Ш3 396 300 123,4 8,10
26Ш2 255 180 49,2 20,33 50Ш4 501 300 221,7 4,51
30Ш3 299 200 68,3 14,64 60Ш4 603 320 234,2 4,27

Двутавры широкополочные используются, как правило, в качестве горизонтальных несущих конструкций, работающих на изгиб. В отличие от двутавра Б, для этого вида балок не требуется дополнительных элементов крепления.

Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
Номер
профиля
двутавра
Высота
h, мм
Ширина полки,
b, мм
Вес,
кг м/п
Кол-во м
в 1 т
20К2 198 200 41,5 24,10 30К3 300 300 108,9 9,18
23К2 230 240 59,5 16,81 35К2 348 350 125,9 7,94
26К3 262 260 83,1 12,03 40К2 400 400 165,6 6,04

У колонных двутавров высота балки приблизительно равна ширине полки, т. е. сечение имеет форму почти правильного квадрата. Подобная форма сечения особенно устойчива к сжатию, вследствие чего балки К применяются как опоры в многоэтажном строительстве или как элементы перекрытия в металлоконструкциях различного назначения.

Удобные таблицы двутавров

В этом блоке статьи расскажем о возможностях наших таблиц двутавров и как с ними взаимодействовать.

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, Вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Сортамент двутавров: соответствие изделий требованиям стандартов

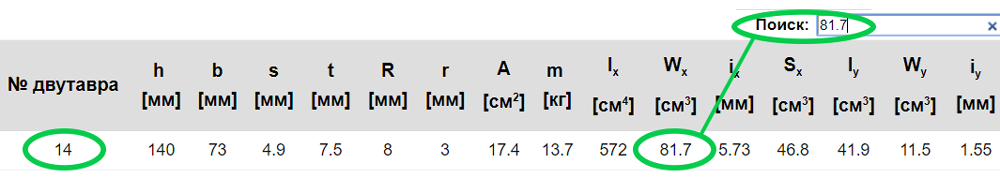

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит. Удобно? Пользуйтесь на здоровье!

Сортамент двутавров: соответствие изделий требованиям стандартов

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

Сортамент двутавров: соответствие изделий требованиям стандартов

Если вы просматриваете эту страничку с мобильного устройства, то скорей всего нормально пользоваться сортаментом, у вас не получится. Данные материалы предназначены исключительно для просмотра на ПК. Так как таблицы достаточно широкие и отображаться полностью на мобильном устройстве не могут.

В последнем обновлении сайта, мы прокачали наши таблицы двутавров. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички, появляется горизонтальная прокрутка.

Вот и все, что хотелось бы рассказать по функционалу наших таблиц. Надеемся, Вам понравиться пользоваться нашим сортаментом! Чуть ниже в статье пойдет информация о двутаврах, их применении и используемых обозначениях. В самом низу статьи, можете найти таблицы двутавров.

Интерактивные таблицы двутавров

Все данные занесены в интерактивные таблицы двутавров, с функциями сортировки и выборки данных. Вы можете выбрать сколько строк должна отображать таблица, а главное, сортаменты двутавров снабжены функцией поиска.

Например, рассчитывая двутавровую балку, вы узнали, что для того, чтобы балка проходила по прочности, по нормальным напряжениям, нужен двутавр у которого момент сопротивления больше, чем 100 см3. По сортаменту, вам подходит двутавр №16, у которого Wx = 109 см3.

После чего вам нужно выписать все его параметры для дальнейших расчетов или, быть может, для выполнения чертежа. Так вот, чтобы было удобнее это делать, можно вывести только те данные, которые вам нужны. Для этого достаточно вбить в поиск таблицы момент сопротивления, который подходит для вашей расчетной схемы, и умная таблица выдаст только одну, нужную строчку:

Виды двутавров

Современная промышленность представляет огромное многообразие двутавров. В зависимости от формы сечения их подразделяют на следующие категории:

  1. Горячекатаный стальной двутавр ГОСТ 8239-89. Представляет собой Н-образный профиль, полки которого образует со стенкой угол 8-12 градусов. Наиболее часто употребляется как опорная кран-балка для тельферных линий.
  2. Двутавры нормальные. Их сортамент полностью представлен в таблице ГОСТа 26020-83. От предыдущего типа профиля его отличает параллельность граней полок между собой. Это упрощает процесс изготовления с одной стороны, а с другой, хотя и незначительно, снижает сопротивляемость деформации профилем. В конструкторской документации его принято обозначать буквой «Б».
  3. Двутавр широкополочный ГОСТ 26020-83. Ширина полок в данном профиле увеличена почти в 1,5 раза по сравнению с вышепредставленными видами двутаврого сортамента. Такое увеличение формы сечения положительно сказывается на прочности, жесткости и долговечности балки. В среднем она способна выдержать на 40% большей нагрузки по сравнению с нормальным двутавром. Маркируется буквой «Ш».
  4. Колонные двутавры отличаются еще большей шириной полок. Толщина стенки также увеличена. Точные размеры двутавра приведены в ГОСТ 26020-83. Такая модификация позволяет повысить значение прочности почти на 100%. Употребляется в особо ответственных конструкциях. Обозначается буквой «К».

Помимо формы сечения сортамент прокатного профиля включает в себя различную номенклатуру материалов, из которых изготавливают двутавровые балки. Наиболее применяемыми из них являются:

  • Углеродистые стали обыкновенного качества. Механические свойства и химический состав соответствуют ГОСТ 380-2005. По степени раскисления подразделяются на спокойные, кипящие и полуспокойные. Восемьдесят процентов рынка представлены именно этими сталями в силу их оптимального соотношения цены, технологических и прочностных характеристик.
  • Строительные стали ГОСТ 27772-88. Отличаются более высокими требованиями по отношению к содержанию вредных примесей. Основной сортамент данных сталей представлен такими марками как С235, С245 и С255.
  • Низколегированные прокатные стали. Полный список механических характеристик размещен в основной таблице ГОСТа 19281-89. Данные стальные сплавы дополнительно легированы марганцем, кремнием и алюминием, что делает их более устойчивыми по отношению к динамическим нагрузкам.
  • Стали для мостостроения ГОСТ 4784-97. Еще более прочный сплав. Обладает повышенным сопротивлением к воздействию циклических нагрузок. Применяется в особо ответственных конструкциях.
  • Алюминиевые сплавы ГОСТ 4784-97. Сюда входят различные их марки: Амг5, Д16 и прочие. Применяются в тех случаях, когда приоритетом для конструкции является легкость. Также сортамент двутавров из данного материала отличается более высокими эстетическими и коррозионностойкими свойствами.

Параметры

Как уже было указано ранее, на значение жесткости двутавра наибольшее влияние оказывает размер и форма сечения, которые характеризуются такими параметрами как:

  • Высота и толщина стенки;
  • Ширина и толщина полки;
  • Момент сопротивления и момент инерции – величины, которые показывают сопротивляемость геометрии формы к деформации. Их значение можно найти в таблице справочника по весам материалов или другой технической литературе;
  • Радиус скругления.
Популярные статьи  Полы на кухне, что лучше: плитка, ламинат, наливной пол или линолеум

Величина данных параметров подбирается исходя из следующих технических условий:

  • Расстояние между опорными концами;
  • Тип нагрузки;
  • Усилие на балку сконцентрировано в одной точке или распределено по ее поверхности;
  • Значение нагрузки;
  • Тип материала, из которого изготовлена балка.

Область применения

Главной отраслью потребления двутавра до сих пор остается строительство. В основном его применяют в качестве пролетных балок в промышленных и гражданских помещениях

Двутавр является важной частью арочных перекрытий, мостовых и козловых кранов

Также балка активно используется при строении мостов и в производстве некоторой специальной техники: экскаваторы, землекопы и прочие. В автомобилестроении двутавры применяются как элемент каркасов большегрузных машин – грузовиков. А также они служат опорной частью железнодорожных вагонов.

Сортамент двутавров

У нас есть сортаменты двутавров, выполненные по различным ГОСТам и с разными типами изделий. И также подготовили отдельные таблицы с размерами двутавровых профилей и таблицы с весом балок, имеющих двутавровый профиль.

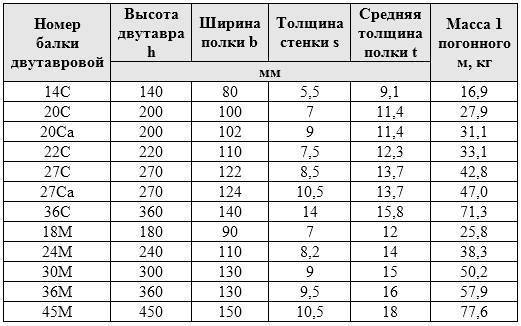

Двутавровые горячекатаные балки также подразделяются по своим конструкционным особенностям, такой показатель обозначается соответствующей буквой:

  • Б — обычная стальная балка (нормальная).
  • Ш — балка с широкими полками.
  • К — колонное двутавровое изделие.
  • Д — изделия с дополнительными параметрами.
  • М — стальные двутавры, используемые в мостостроении и в качестве подвесных путей.
  • С — двутавровые балки, применяемые в качестве несущих элементов в шахтах.

Для более точной маркировки изделий рядом с буквенным обозначением проставляются цифровые значения. Так, впереди стоящая цифра обозначает высоту балки, а цифра, находящаяся после буквы, указывает на номер профиля по ГОСТ.

Сортамент стальных двутавров по ГОСТ также различается по углу наклона внутренних граней. Чем выше данный показатель, тем большую прочность имеет изделие. Это связано с тем что при увеличении угла наклона взрастает площадь поперечного сечения. Наибольший уклон имеют балки, выпускаемые под буквенной маркировкой «М» и «С», так как им приходится переносить довольно большие нагрузки.

Двутавры горячекатаные выпускаются мерной, кратной мерной и немерной длины. Диапазон длин балок может варьироваться от 4-х до 12 метров. Следует отметить что ограничение 12 метрами связано не только с возможностями прокатного стана, но и стем, что изделия большей длины становятся менее надежными.

Сортамент стальных горячекатаных двутавров по ГОСТ 8239-89

В данном сортаменте насчитывается 17 позиций, с 10 по 60 номер двутаврового изделия. Моменты сопротивления варьируются от 39.7 до 2560 см3. Момент инерции, у самого большого двутавра №60 равняется 76806 см4. Кстати, у этого двутавра площадь сечения равняется 138 см2, а масса 1 метра балки с данным профилем равна 108 кг. Для более детального изучения данного сортамента, переходите по указанной ниже ссылке.

Сортамент стальных горячекатаных двутавров с параллельными гранями полок по ГОСТ 26020-83

Кроме того, существует ГОСТ 26020-83, он регламентирует параметры двутавра с параллельными полками. По этому ГОСТу производят:

  • двутавр нормальный;
  • двутавр широкополочный;
  • двутавр колонный.

Этим стандартом определено, что двутавры с параллельными полками выпускают следующих размеров:

  • высота от 100 до 1000 мм;
  • ширина полки от 55 до 400 мм.

По соотношению размеров и специфики применения двутавры разделяют на следующие типы:

Сортамент нормальных двутавров

В этот сортамент помещены двутавры, у которых высота сечения варьируется от 100 до 1013 мм. В свою очередь, ширина полки от 55 до 320 мм. У самого крупного двутавра момент инерции равняется 655400 см4, а момент сопротивления 12940 см3.

Сортамент широкополочных двутавров

В этом сортаменте находятся двутавры, с высотой сечения от 193 до 718 мм и шириной полки от 150 до 320 мм. Самый крупногабаритный двутавр, имеющий высоту 718 мм, обладает моментом сопротивления – 9210 см3. Вес одного метра балки, которая имеет подобное сечение, равняется 305.9 кг.

Сортамент колонных двутавров

В сортаменте колонных двутавров, можно найти профили с высотой от 195 до 431 мм. Масса одного метра балки, с самым большим колонным двутавром равна 291.2 кг. В свою очередь, момент сопротивления его равен 5642 см3.

Сортамент по ГОСТ

Действующие ГОСТы на двутавр предусматривают определенную маркировку. В стандартах прописывается масса изделия в зависимости от его линейных габаритов.

ГОСТ Р57837-2017 регламентирует размеры двутавра следующих видов:

  • балочного,
  • колонного,
  • свайного,
  • широкополочного.

Сортамент двутавров: соответствие изделий требованиям стандартов

Первые две разновидности представлены в двух формах – обычной и дополнительной. Согласно этому стандарту, балочные двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части – от 4 до 17 мм, полки – от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. Масса изделия, а также максимальная разрешенная нагрузка на него зависят от габаритов. Самое компактное среди балочных изделий имеет маркировку 10Б1 и высоту 10 см. Его масса равна 10 кг, а максимальная нагрузка на сечение – 16,512 тонн.

Высота колонных двутавров – от 14,7 до 66,8 см, ширина полки – от 14,9 до 43,5 см, ее толщина – 15-43,5 мм. Минимальный вес метра такого изделия – 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонн).

Изучив включенную в Госстандарт таблицу веса двутавра разных марок, можно подобрать вариант, подходящий под конкретную задачу.

Сортамент двутавров: соответствие изделий требованиям стандартов

ГОСТ 26020-83 рассматривает те же типы изделий за исключением свайного. Дополнительные варианты предусмотрены для балочного и широкополочного профиля. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: к примеру, данный ГОСТ включает в себя крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТа 2017 года (высота до 101,3 см, масса метра до 314,5 кг).

Сортамент двутавров: соответствие изделий требованиям стандартовСтепень жесткости двутавра определяется формой и габаритами сечения. Влияют на нее такие характеристики:

  • ширина полки;
  • высота профиля;
  • радиус закругления полочной кромки;
  • толщина средней вертикальной части и полки;
  • моменты сопротивления и инерции.

Предпочтительные параметры двутавра зависят от особенностей конкретного строения. Учитываются следующие характеристики:

  • дистанция между концами опор;
  • вид нагрузки и ее значение;
  • материал, из которого сделаны балочные элементы;
  • распределение усилия (сфокусировано в одной точке, равномерно распределено по поверхности и т.д.).

Параметры конструкции согласно сортаменту двутавровых балок

Подбирая двутавры для выполнения определенного рода задач, следует учитывать основные их параметры:

  • высоту – расстояние между полками двутавра;
  • ширину – величину промежутка от основания изделия до конца полки;
  • толщину стенок, которая рассчитывается исходя из основания изделия и определяет прочность и несущую способность конструкции;
  • среднюю толщину полки, определяемую путем вычитания из ширины полки толщины стенки, разделив результат на 4;
  • радиус внутреннего закругления, образуемого путем прилегания полок, который берет на себя наибольшую нагрузку, определяющую заряд жесткости и прочности изделия.

Назначение балки зависит от разных параметров, таких как высота, ширина, толщина стенок и полки, радиус внутреннего закругления

Для обозначения двутавров в конструкторской документации используется надпись, составленная определенным образом. Буква указывает на тип изделия, которое может быть нормальным, колонным или широкополочным. Буква «Д» обозначает дополнительную серию профилей с заданными параметрами, регламентированными стандартом.

Числовое значение перед буквой соответствует высоте двутавра в сантиметрах. Цифра после буквы определяет модификацию элемента. Чем больше указанное число, тем толще и тяжелее изделие. Далее указывается номер стандарта, по которому изготавливается двутавр. В конце прописывается материал изготовления конструкции. Например, балка 35Ш1 представляет собой широкополочный двутавр высотой 350 мм.

Это интересно: Сортамент уголков в нормативной документации, ГОСТы: поясняем во всех подробностях

Размеры и вес балки СТО 20-93

Номер Размеры, мм Вес, кг/м
h b s t
20Б1 200 100 5,5 8 21,3
25Б1 248 124 5 8 25,7
25Б2 250 125 6 9 29,6
30Б1 298 149 5,5 8 32
30Б2 300 150 6,5 9 46,78
35Б1 346 174 6 9 41,4
35Б2 350 175 7 11 49,6
40Б1 396 199 7 11 56,6
40Б2 400 200 8 13 66
45Б1 446 199 8 12 66,2
50Б1 492 199 8,8 112 72,5
50Б2 496 199 9 14 79,5
55Б1 543 220 9,5 13,5 89
55Б2 547 220 10 15,5 97,9
60Б1 596 199 10 15 94,6
60Б2 600 200 11 17 105,5
Популярные статьи  Плитка на пол для коридора и кухни: фото, советы по выбору и укладке
Номер Размеры, мм Вес, кг/м
h b s t
20Ш1 194 150 6 9 30,6
25Ш1 244 175 7 11 44,1
30Ш1 294 200 8 12 56,8
30Ш2 300 201 9 15 68,6
35Ш1 340 250 9 14 65,3
35Ш2 340 250 9 14 79,7
40Ш1 383 299 9,5 12,5 88,6
40Ш2 390 300 10 16 106,7
45Ш1 440 300 11 18 123,5
50Ш1 482 300 11 15 114,2
50Ш2 487 300 14,5 17,5 138,4
50Ш3 493 300 15,5 20,5 156,1
50Ш4 499 300 16,5 23,5 173,38
Номер Размеры, мм Вес, кг/м
h b s t
20К1 196 199 6,5 10 41,4
20К2 200 200 8 12 49,9
25К1 246 249 8 12 62,6
25К2 250 250 9 14 72,4
25К3 253 251 10 15,5 80,2
30К1 298 299 9 14 87
30К2 300 300 10 15 94
30К3 300 305 15 15 105,8
30К4 304 301 11 17 105,8
35К1 342 348 10 15 109,1
35К2 350 350 12 19 136,5
40К1 394 398 11 18 146,6
40К2 400 400 13 21 171,7
40К3 406 403 16 24 200,1
40К4 414 405 18 28 231,9
40К5 429 400 23 35,5 290,8

Характеристика двутавровых балок: особенности деревянных изделий

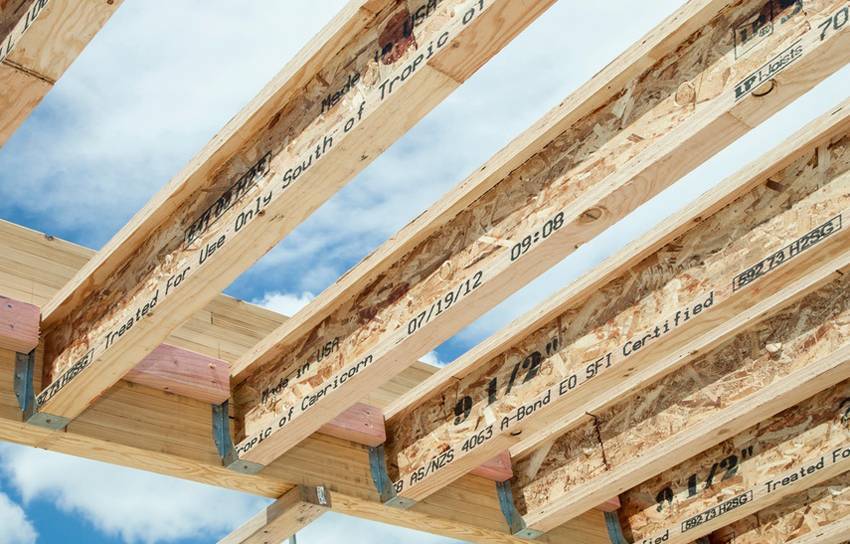

Новинкой на строительном рынке является деревянная двутавровая балка, которая может использоваться для обустройства каркаса сооружения, монтажа межэтажных перекрытий, устройства стропильной системы, реконструкции мансард и балконов.

Двутавр состоит из двух строганых брусьев хвойных пород и плиты ОСБ, расположенной между ними. Такая конструкция способна выдержать большую изгибающую нагрузку без деформации изделия и без использования усиливающих вспомогательных конструкций.

Балка не рассыхается со временем, не подвергается коррозии и деформационным изменениям в результате воздействия внешних факторов. Для продления срока эксплуатации изделие не нуждается в специальных пропитках и покраске. Деревянный двутавр характеризуется износоустойчивостью, прочностью и высокой нагрузочной способностью.

Сортамент двутавров: соответствие изделий требованиям стандартов

Деревянная двутавровая балка характеризуется способностью выдерживать большую нагрузку, несложным процессом монтажа, экономической целесообразностью и низким уровнем теплопроводности

Изделие отличается ровной и гладкой поверхностью, что делает материал идеальным вариантом для монтажа пола и потолка. Укладка конструкций осуществляется без привлечения специальной техники с минимальными трудозатратами и экономией материалов.

Деревянные двутавровые балки: цена на новинку строительного рынка

Двутавровые деревянные балки для перекрытий, стропильных систем и каркасов зданий делятся на следующие серии:

  • БДК – клееная балка;
  • БДКУ – усиленная клееная;
  • БДКШ – широкая клееная;
  • СДКУ – усиленная стеновая;
  • СДКШ – широкая стеновая.

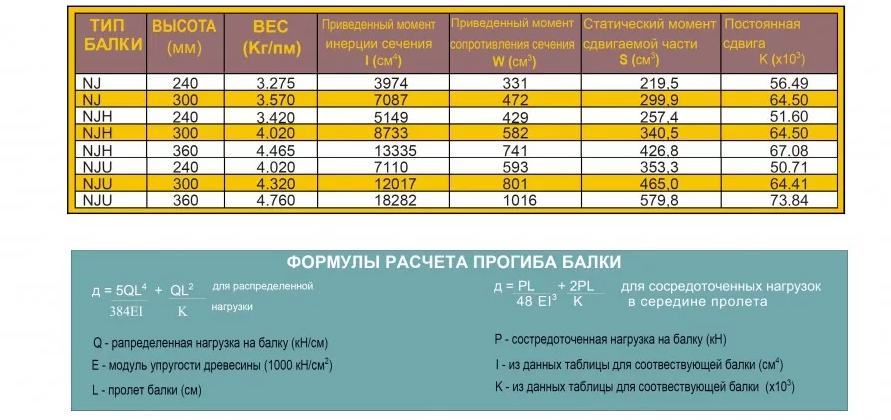

БДК балка состоит из конструктивных элементов, склеенных между собой с помощью синтетических смол под высоким давлением. Используется изделие в коротких пролетах. Цена двутавровой балки за метр погонный изделия составляет 300 руб. при высоте элемента 241 мм. Клееная усиленная балка имеет увеличенную ширину полки, равную 64 мм, достаточную для крепления гвоздей. Может использоваться на длинных пролетах. Цена изделия составляет 320 руб./пог. м.

Клееная широкая балка характеризуется шириной полки 89 мм. Такие изделия применяются для конструкций, которые испытывают крайне высокую нагрузку. Купить погонный метр балки можно за 400 руб.

Сортамент двутавров: соответствие изделий требованиям стандартов

Благодаря относительно небольшой высоте сечения двутавровых балок перекрытия древесина расходуется более экономно

Стеновая усиленная конструкция, средняя цена которой составляет 300 руб., применяется для создания основы каркасного здания. Широкая стеновая балка употребляется для монтажа стеновых панелей. Стоимость погонного метра балки составляет 390 руб.

Если возле маркировки стоит буква «Л», это указывает на то, что изделие выполнено из высокопрочного бруса, придающего двутавру повышенную прочность. Стандартное значение длины изделия – 6 м. Высота может быть равной 457 мм, 406 мм, 356 мм, 302 мм, 241 мм.

Обладая универсальными параметрами, двутавры нашли широкое применение в различных сферах строительства. Чтобы получить максимальный срок эксплуатации сооружения, следует правильно определить нагрузку, относительно которой подбирается тип Н-образного профиля согласно сортаменту изделия.

Расчет двутавровых балок

Одна из важных характеристик, которую нужно учитывать – тип фиксации балки в сочетании с распределением на него нагрузки. Наиболее распространены следующие типы:

  • шарнирно-опертые конструкции – нагрузка при этом может распределяться равномерно, или быть сосредоточенной в одной или двух областях;
  • вариант с жесткой заделкой одного из концов и равномерным распределением нагрузки;
  • вариант с одним пролетом, односторонней консолью, добавочной опорой и равномерным распределением силы;
  • жестко заделанная консоль с сфокусированной в одной точке нагрузкой.

Необходимо также вычислить суммарную нагрузку, действующую на здание. В нее входят составляющие нескольких типов. Постоянную нагрузку (в случае с обычной межэтажной балкой в жилом доме) создают масса самого элемента, перекрытия и цементной стяжки, переменную – к примеру, снег и предметы мебели. Посчитав общую сумму, ее умножают на коэффициент надежности (он зависит от типа двутавра и чаще всего равен 1,2 ил 1,3). Получившееся значение и нужно использовать в дальнейшем.

Для подбора размера профиля можно использовать таблицу, в которой приводятся рекомендуемые номера балок в зависимости от суммарной нагрузки, длины пролета и шага. К примеру, при давлении 300 кг/м² и трехметровом пролете с шагом в 1 м можно взять профиль №10. Для больших значений нагрузки и длины номер двутавра также будет больше.

Сортамент двутавров: соответствие изделий требованиям стандартов

Еще один способ – подобрать момент сопротивления по табличному значению, основываясь на суммарной массе, помноженной на коэффициент надежности. По его значению можно определить и рекомендуемый номер профиля по сортаменту. Для надежности лучше взять двутавр на 2 номера больше получившегося.

https://youtube.com/watch?v=uxnNg1vN0SY

Регламентируемые ГОСТом двутавры: характеристики и особенности конструкций

Что такое двутавр? Данная конструкция является металлическим профилем, имеющим Н-образную форму сечения. Типоразмеры изделия, его форму и предельно допустимые отклонения в технических параметрах строго регламентируют ГОСТ 26020-83 и ГОСТ 8239-89. В стандартах указываются разновидности двутавров и порядок их маркировки.

Основным материалом производства двутавровых балок является сталь

На фоне других видов металлопроката, например, швеллера, сортамент которого нормирует ГОСТ 8240-97, двутавр (ГОСТ 26020-83 определяет уникальную форму сечения изделия) характеризуется наибольшей степенью удельной жесткости и прочности. Напряжение равномерно распределяется по всей площади балки, что позволяет существенно сократить объем используемого материала.

Если сравнивать временное сопротивление на разрыв Н-образного профиля и цельного бруса, получается одинаковое значение, в то время как масса двутавровой балки оказывается в 10 раз ниже. Прочность смежно размещенных изделий определяется путем суммирования, а расположенных друг на друге – посредством увеличения в 4 раза.

Двутавровые конструкции широко применяются при возведении гидротехнических сооружений, перекрытий многоэтажных зданий, опорных конструкций. Это связано с устойчивостью изделий к повышенным нагрузкам и их невосприимчивостью к механическим воздействиям. Профили довольно распространены в промышленном строительстве.

Двутавровая балка часто применяется в металлических каркасных конструкциях, зданиях и сооружениях промышленного и гражданского строительства

Благодаря высокой несущей способности, которая равномерно распределяется по всему изделию, такие конструктивные элементы целесообразно использовать для пролетов длиной, превышающей 7 м. Без двутавра не обойтись при строительстве надземных переходов и мостов, что связано со способностью профилей воспринимать повышенные вертикальные нагрузки.

Это интересно: Стеновые МДФ панели — цены, каталог фото-идей и основные технические характеристики

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
