Сортамент швеллеров: соотношение характеристик как залог надежности

Чем различаются швеллеры У и П

Строительство гаража, бытовки или высотного здания не может обойтись без несущих элементов. Самый известный из них – швеллер. Форм-фактор определяется ГОСТом, выделяются разновидности типа П и типа У. В чем различие этих профилей?

Что такое швеллер

Считается, что конструкционную балку изобрели в Германии. Во всяком случае, в России принято называть П-образный профиль немецким словом швеллер. Элементы выпускаются различных размеров, определяемых расстоянием между ножками буквы П (полками).

Где используется швеллер

Везде, где нужна жесткая опора или прочный каркас. Пандус для колясок, каркас строительного домика, гараж, быстровозводимые ангары – все сделано из швеллеров. В промышленности П-профиль кладут под фундаменты станков, на них же монтируют кран-балки.

Инженеров привлекает отличное сочетание прочности в любых направлениях нагрузки (кручение, изгибы) с малым весом. Кроме того, прямые поверхности стыкуются, как детский конструктор, можно собирать дома любых форм.

Сортамент швеллеров

Стандартизация – основа прогресса. На швеллеры существуют ГОСты, задающие особенности профиля и расстояние между полками. Проектируя небоскреб или мост, инженер может выбрать требуемый сортамент по прочности.

Согласно стандарту, швеллер обозначается цифрой и буквой. Цифра показывает расстояние между полками в сантиметрах. Несмотря на то, что профиль швеллера всегда П-образный, у него могут быть особенности, уточняемые буквой:

  • П – швеллер с параллельными полками и прямым углом;
  • У – швеллер с наклонными внутренними стенками;
  • Э – экономичный;
  • Л – облегченный.

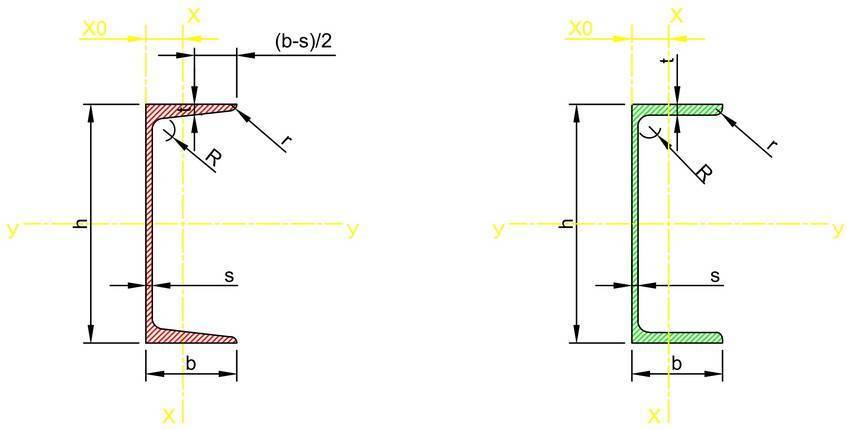

На рисунке 1 один изображены профили поперечного сечения швеллеров различных серий.

Для постройки гаража достаточно будет 5П, для перекрытий подходит 10П, самый распространенный размер для каркасов зданий – 14П.

Чем отличаются швеллеры У и П

Для производства швеллеров обеих серий используется технология горячей прокатки. Прокатный стан металлургического завода неоднократно протягивает через валки раскаленный металл, формируя профиль. Поверхность горячекатаных швеллеров не очень гладкая, при монтаже приходится шлифовать плоскости, подгоняя элементы друг к другу.

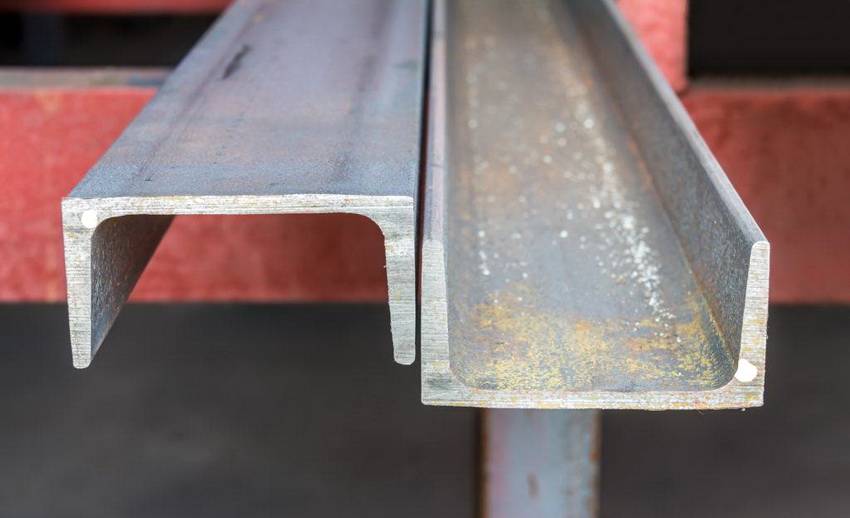

Швеллеры серии П и У отличаются формой поперечного сечения. Для примера рассмотрим изделия 40П и 40У (позиция 1 и позиция 2 на рисунке 1).

У швеллера 40П внутренняя линия полки параллельна наружной, то есть, толщина полки одинакова по всему сечению.

У швеллера 40У внутренняя часть полок выполнена с уклоном, то есть толщина полки меняется вдоль сечения. Толщина полки с края меньше, и постепенно увеличивается к основанию. Типовое отклонение – 5-10%.

При этом площадь поперечного сечения швеллеров серии У и П является одинаковой, вес 1 погонного метра также является одинаковым, теоретические справочные значения, характеризующие швеллер У и П, также являются близкими значениями.

Решение о применении той или иной серии должен принимать конструктор, который обладает всей полнотой информации о назначении проектируемой конструкции и нагрузках, которые она будет испытывать.

Чаще всего горячекатаные швеллеры используются в крупных проектах – мостах, переходах, армирующих конструкциях. Там, где качество поверхности не имеет решающего значения, где стыковка внутренних плоскостей не требуется, зато важен запас прочности на изгиб.

Подводя итоги, чем отличается швеллер У от П:

  • Внутренние стенки профиля наклонены;
  • Прочность сортамента У на изгиб выше, чем такого же типа П;
  • Особенности формы ограничивают применение.

Во многих случаях горячекатаные швеллеры всех серий могут быть заменены аналогичными по размерам гнутыми швеллерами. Вопрос возможной замены также решает конструктор.

Классы проката

Сортамент швеллеров: соотношение характеристик как залог надежности

9.5 мм
2.30 cм
5.2 мм
200 мм
9.0 мм
76 мм

Размеры швеллера 20П

Купить швеллер 20 можно различных типов, которые распространяются и на весь сортамент продукции в целом. Распространенные группы следующие:

  • продукция, отличающаяся наличием уклона между полками. Маркируются такие материалы литерой У, например, швеллер 20У, и отличаются наличием угла между элементами конструкции и вертикалью. Удобно использовать такие изделия в качестве направляющих, так как геометрия обеспечивает надежную поддержку для роликов и аналогичных систем;
  • вторая группа имеет обозначение П, входит в нее и рассматриваемое изделие. Производители швеллера 20П создают материалы этого класса с параллельными полками. Такие изделия имеют большую жесткость, если усилие прикладывается к площадке, так как деформации мешают полки, потому в строительной сфере и машиностроении продукция нашла широкое применение, в том числе в виде несущих элементов;
  • третий класс маркируется Э, то есть экономичные изделия, грани которых параллельны. Название серия получила за счет того, что цены швеллера 20 этого класса оказываются доступнее аналогов. Достигается этот фактор за счет снижения затрат металла при выпуске профиля, очевидно, что страдают от этого в первую очередь несущие характеристики, потому прокат гарантированно работает в условиях с меньшими постоянными/переменными воздействиями. Для серьезных нагрузок стоит купить швеллер 20П;
  • схожей по характеристикам можно назвать категорию Л, то есть легкие профили. Компоненты конструкций облегчены, что делает их разумным решением при необходимости придать системе высокую прочность при экономии веса;
  • производители швеллера 20 так же выпускают материалы с маркировкой С, то есть специальную продукцию. Данные компоненты имеют уклон внутренних граней, что роднит их с классом У. По этой причине сечение в поперечном направлении у отмеченных групп схоже, аналогичным образом общие черты имеют профили П, Э и Л. Уклон полок для специального типа и У соответствует разбросу от 4 до 10 процентов.

Помимо приведенных классов существует разделение по точности прокатки. Купить швеллер 20 можно высокой точности профилирования и повышенной, группа А и Б соответственно. От показателя зависит строгость допустимых отклонений от табличных параметров, а значит надежность при эксплуатации. Материал лучше поддается расчетам несущей способности при проектировании, так как выше вероятность соблюдения оптимального уровня. За характеристики приходится расплачиваться повышением цены швеллера 20 П.

Отдельного внимания заслуживает сортамент проката, согласно нормативам стандарта, можно купить швеллер 20 П, а так же различные типовые размеры шириной от 50 до 400 мм с полками от 32 до 115 мм.

Масса швеллера 20

Сортамент швеллеров: соотношение характеристик как залог надежностиПеред выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.

При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.

Популярные статьи  Как выровнять деревянный пол своими руками: пошаговая инструкция

Классификация, размеры и поперечное сечение

Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.

Марки стали для фасонного проката

Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.

Наиболее популярные виды и сортамент металлопроката (справочник)

Швеллер

Применение

Лист стальной Толщина, мм Вес, в кг метра квадратного
0,2 1,57
0,25 1,96
0,3 2,36
0,4 3,14
0,5 3,93
0,55 4,32
0,6 4,71
0,7 5,5
0,75 5,88
0,8 6,28
0,9 7,06
1 7,85
1,1 8,64
1,2 9,42
1,4 10,99
1,5 11,77
1,6 12,56
1,7 13,34
1,8 14,13
1,9 14,91
2 15,7
2,2 17,27
2,5 19,62
2,8 21,98
3 23,55
3,2 25,12
3,5 27,47
3,6 29,13
4 31,4
4,5 35,4
5 39,3
5,5 43,2
6 47,1
7 54,95
8 62,8
9 70,7
10 78,5
11 86,4
12 94,2
13 102
14 110
15 118
16 126
17 133
18 141,3
19 149
20 157
21 165
22 173
23 181
24 188
25 196,3
26 204
27 212
28 220
29 228
30 236
40 314
50 392,5
60 471

Таблица расчета веса квадрата стального.

Общие понятия

  • устанавливают удельный вес материала листа — если это сталь, то плотность составляет 7,85 т/м3;
  • определяют объём единичной пластины и умножают на их количество, или общую площадь металла — на толщину;
  • конечный результат — расчётный вес стали получают по формуле Р = V *7,85 с размерностью в тоннах, если величины принимались в метрах.

Другой фактор, влияющий на вес листовой стали — наличие покрытия на оцинкованном металлическом прокате или рифления и просечек на определённых марках изделий. В помощь покупателям изготовители и поставщики на своих сайтах помещают автоматический калькулятор, значительно упрощающий вычисления.

ЧИТАТЬ ДАЛЕЕ: Калькулятор расчета прямой лестницы на второй этаж

Если известен вес листа металла, несложно посчитать количество пластин в тонне или пачке с указанием массы.

Сортамент швеллеров: соотношение характеристик как залог надежности

Плоский прокат применяется во многих отраслях промышленности — как в несущих конструкциях, так и в декоративно-отделочных целях. Помимо стали, в качестве сырья для его производства используют:

  • алюминий;
  • медь;
  • цинк;
  • сплавы.

Часто металлические листы применяют в качестве кровли, скрепляя пластины между собой фальцами вручную или посредством инструментов. Все перечисленные материалы пригодны для этой цели. Кроме цинка, который в чистом виде не используют: его напыляют на сталь, или сплавливают с медью и титаном — получают так называемый титаноцинк. ‘

Благодаря отличным конструкционным свойствам, плоский прокат сплавов железа получил повсеместное распространение. Существует несколько параметров, по которым разделяют листовую сталь:

  • толщина — тонкие пластины 0,35―3,99 мм и толстые свыше четырёх до 160 мм;
  • технология — холодно- и горячекатаные с маркировками ХК, ГК, оцинкованные, нержавеющие и просечно-вытяжные листы;
  • назначение — электротехническая, судостроительная, броневая, котельная, жаропрочная и другие виды стали;
  • профиль бывает прямым, штампованным или гофрированным, в том числе под кровельную черепицу.

Применяется плоский прокат преимущественно в машиностроении и возведении сооружений. Требования к листовому металлу определяются условиями, в которых он будет употребляться.

На практике чаще всего пользуются классификацией по признаку технологии изготовления. Краткая характеристика плоского проката стали:

  1. Оцинкованный тип изготавливают из одноимённых металлов. Феррооснову покрывают элементом Zn полностью или с одной стороны. Выпускают несколько видов: профнастил, гладкий лист и гофрированный.
  2. Холоднокатаный сорт — это пластины и полосы из сталей Ст10―Ст45 толщиной от нескольких микрон до 3 мм. Поставляется от изготовителя в рулонах и листах с обрезанным краем.
  3. Горячекатанный толстолистовой прокат изготавливают из марок Ст0―Ст5. Выпускают и тонкие пластины размером 0,5―3,9 мм.
  4. Просечно-вытяжной (ПВЛ) сорт получают способом одновременных операций: на лист наносят надрезы и удлиняют его — образуются ячейки. За счёт такой технологии вес плоского проката уменьшается на 70% против цельного изделия.
  5. Рифлёный тип обеспечивает гладкому листу свойство противоскольжения. Изготавливается из обычной углеродистой стали Ст0―Ст3, часто выпускают декоративные изделия из нержавейки. Ромбические или чечевичные выступы составляют 0,1―0,3 толщины листа и наносятся в виде рисунка. Размеры рифлений 30х70 с промежутками между ними до 20―30 мм.
Сталь листовая Вес 1 м², выраженный в килограммах
Толщина металла в миллиметрах — 3 23,55/24,15/―
4 31,4/32,2/33,5
5 39,25/40,5/41,8
6 47,1/48,5/50,1
8 62,8/64,9/66,8
10 78,5/―/―

В таблице приведена расчётная масса из условий: плотность стали 7,85 т/м3, размеры и расстояния между выступами усреднены. Высота рифления — 0,2 от толщины гладкого листа.

Классификация[ | ]

По размеру профиля

По размеру профиля сортовой прокат делится на:

  1. крупный — круглая сталь диаметром 80—250 мм, квадратная сталь со стороной 70—200 мм, периодические арматурные профили № 70—80, угловая сталь с шириной полок 90—250 мм, швеллеры и двутавровые балки обычные и облегченные высотой 360—600 мм, специальные широкополочные двутавры и колонные профили высотой до 1000 мм, шестигранная сталь до № 100, рельсы железнодорожные длины 1 м с массой 43—75 кг, полосовая сталь шириной до 250 мм и др.;
  2. средний — круглые диаметра 32—75 мм, квадратные со стороной 32—65 мм и шестигранные до № 70, стальной периодический арматурный профиль № 32-60, двутавровые балки высотой до 300 мм, швеллеры высотой от 100—300 мм, рельсы узкой колеи Р18—Р24, штрипсы сечением до 8×145 мм, разнообразные фасонные профили отраслевого назначения и др;
  3. мелкий — круглая сталь диаметром 10—30 мм, квадратная сталь со стороной 8—10 мм, периодический арматурный профиль № 6—28, угловая сталь с шириной полок 20—50 мм, швеллеры № 5—8, полосовая сталь шириной до 60 мм, шестигранная сталь до № 30 и разнообразные фасонные профили отраслевого назначения эквивалентных размеров.
Популярные статьи  Размер туалета: как обеспечить комфортное помещение для всей семьи

Плоский прокат

  1. толстолистовая сталь (толщина свыше 4 мм);
  2. горячекатаная тонколистовая сталь (толщина менее 4 мм);
  3. холоднокатаная тонколистовая сталь (толщина менее 4 мм).

К плоским видам проката относят рулонную сталь, листовую сталь, жесть, ленту.

Сортовой прокат

Катанка, шары помольные и другие виды проката, у которых касательная к любой точке периметра его поперечного сечения данное сечение не пересекает.

  1. простой (круг, квадрат, шестигранник, полоса плоского сечения);
  2. Фасонный (уголок, швеллер, балка двутавровая, рельсы, специальные профили для судостроения и другие виды проката, у которых касательная хотя бы к одной точке периметра поперечного сечения пересекает данное сечение).

Также фасонный прокат подразделяется на

  1. прокат общего (массового) потребления (квадрат, круг, полосовая сталь, шестигранник, угловые профили, швеллеры, двутавровые балки, z-образный профиль);
  2. прокат специального назначения (рельсы железнодорожные, рельсы трамвайные, профили для автоободов, рессор, шахтных креплений,тракторных шпор, шпунтовые сваи, трёхгранный профиль, клиновой, овальный и ромбический профили).

Трубы

Трубы подразделяют на

  1. бесшовные;
  2. сварные;
  3. фасонные;
  4. трубы переменного сечения.

Также выделяют тонкостенные, прецизионные, капиллярные и трубы высокой точности.

Специальные профили

  1. Фасонные прецизионные профили получают горячей и холодной прокаткой и волочением на станах.
  2. Гнутые профили, изготовляемые из листа и ленты толщиной 0,2—20 мм, применяют в разных отраслях промышленности и для бытовых целей. По сравнению с горячекатаными гнутые профили обеспечивают большую точность, имеют меньшую толщину, могут иметь закрытую форму, которую невозможно получить прокаткой.

Related Posts via Categories

  • Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
  • Оцинкованный швеллер – особенности производства, свойства и применение
  • Площадь поверхности швеллера – как рассчитать самому?
  • Швеллер 18 – каков список ГОСТов на него?
  • Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
  • Швеллер 14 – как отличить от других швеллеров и все его характеристики
  • Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
  • Швеллер 10 – точные сведения о незаменимом прокате
  • Нержавеющий швеллер – производственные особенности и сферы применения
  • Размеры швеллеров различных типов – данные на сайте и в ГОСТах

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Сортамент швеллеров: соотношение характеристик как залог надежности

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

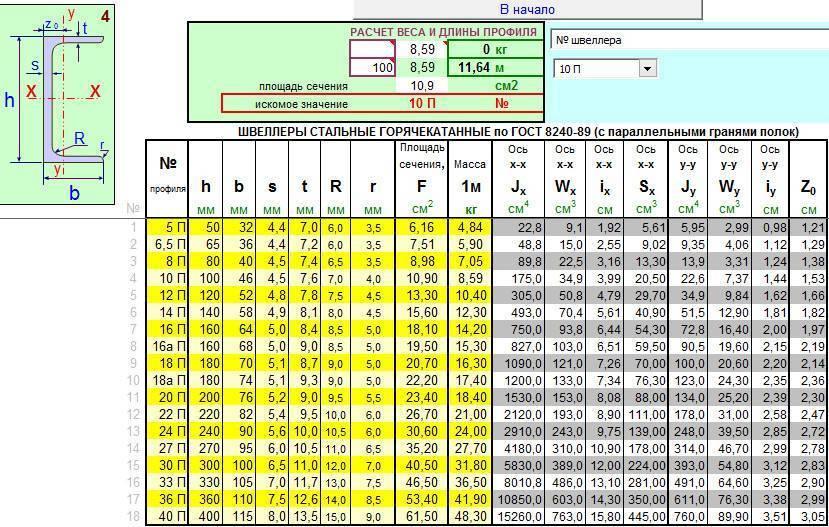

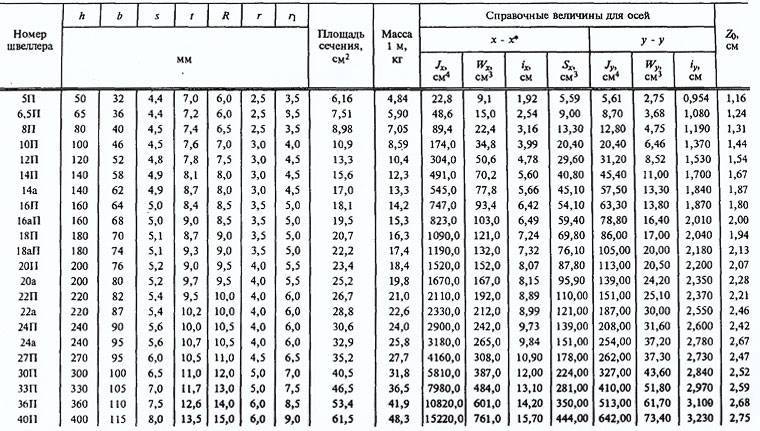

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

Сортамент швеллеров: соотношение характеристик как залог надежности

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

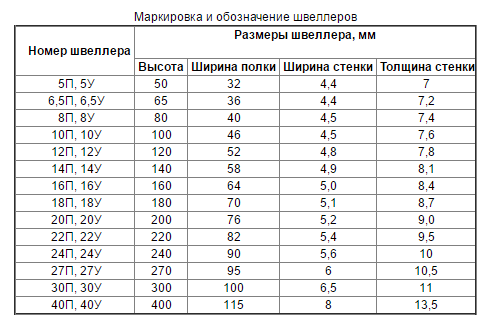

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

  • «П» – указывает на параллельность;
  • «У» – обозначает наличие уклона на гранях;
  • «Э» – свидетельствует об экономичности;
  • «Л» – подразумевает лёгкость;
  • «С» – говорит о специальном назначении профиля.

Сортамент швеллеров: соотношение характеристик как залог надежности

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

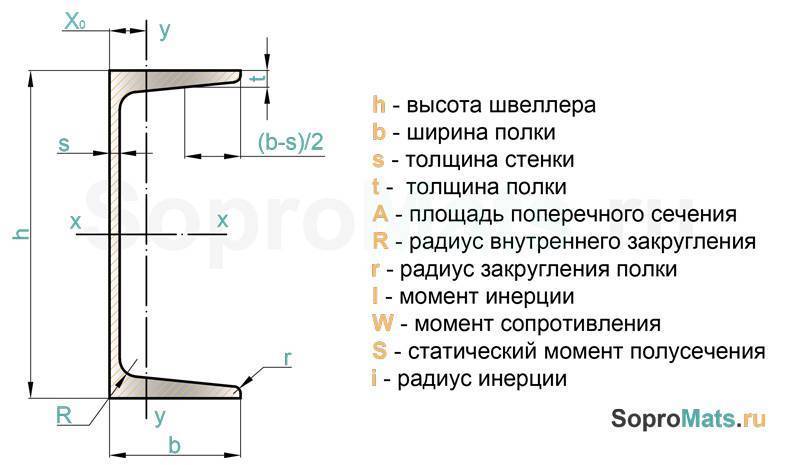

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

  • h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
  • b – указывает на ширину полок;
  • S – показатель толщины главной стенки;
  • R – определяет радиус закруглённой внутренней части полочки;
  • t – указывает на толщину полок;
  • r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

Сортамент швеллеров: соотношение характеристик как залог надежности

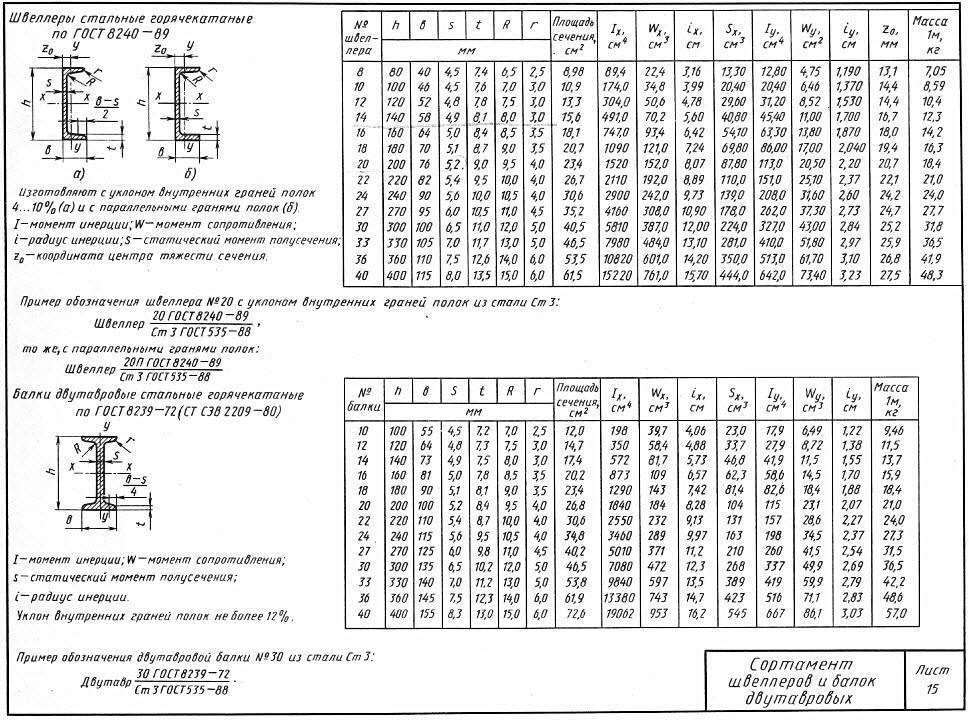

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

Момент сопротивления швеллера при проектировании перекрытий

При проектировании перекрытий, несущих металлоконструкций не достаточно одного прочностного расчета нагрузки на швеллер. Чтобы обеспечить надежность проектируемой конструкции, необходимо также произвести расчет на жесткость швеллера. Прогиб в данном случае не должен превышать допустимое значение. Эта проверка профиля является обязательной при проектировании перекрытий для жилых и прочих помещений. Для примера возьмем ту же балку, что и ранее. Распределенная нагрузка, действующая на нее, составляет 50 кгс/м или 500 Н/м. Момент инерции швеллера 10П имеет значение Ix = 175 см4. При проверке балки на жесткость, определяется ее относительный прогиб по формуле:

М – изгибающий момент, Н∙м L = 1000 см – длина хлыста E = 2,1∙105 МПа – модуль упругости стали Ix = 175 см4 – момент инерции сечения швеллера

Момент сопротивления швеллера, изгибающий момент равен: М = q∙L2/8 = 500∙102/8 = 6250 Н∙м.

Тогда относительный прогиб швеллера 10П составит: f/L = 6250∙1000/(10∙2,1∙105∙175) = 0,017 = 1/59

Если сравнивать с допустимыми значениями относительно прогиба согласно СНиПам, то данный швеллер нельзя использовать для межэтажных перекрытий, так как там допустимое значение составляет 1/200. Следовательно, несмотря на обеспечение прочности данной конструкции, необходимо подбирать больший профиль швеллера, и проверять его на жесткость.

Популярные статьи  Коэффициент уплотнения песка, щебня, грунта и ПГС — таблица и правила расчета

Испытание нагрузкой шпренгельного прогона

Швеллер — это один из видов фасонного стального проката. В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые делают возможным его употребление в самых разных отраслях — от тяжелого машиностроения до строительства дачных домиков. Швеллеры применяются в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, ими укрепляют входные ворота и оконные проемы.

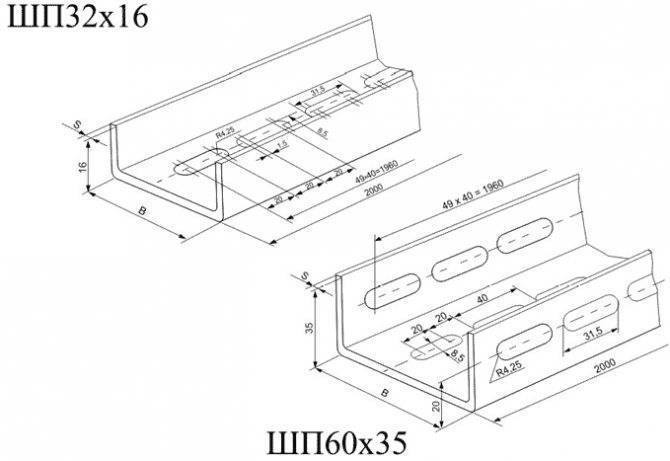

Области применения гнутого равнополочного швеллера

Прочность гнутого профиля ниже аналогичного показателя горячекатаных изделий, поэтому в качестве несущих элементов зданий он обычно не используется. Гнутый швеллер востребован:

  • на мало ответственных участках стальных конструкций;
  • в роли дополнительного усиливающего элемента несущего каркаса;
  • в отделочных работах (при изготовлении каркаса, предназначенного для монтажа облицовки внутренней и наружной поверхностей стен или установки межкомнатных перегородок);
  • для изготовления рамных конструкций автомобилей, вагонов;
  • в производстве строительной и дорожной техники.

Сварка встык

Сварка встык швеллеров применяется при отсутствии повышенных требований к результату.

Процесс выполняется с каждой из сторон. Для того, чтобы осуществить сварку методом встык, детали устанавливают в горизонтальной плоскости таким образом, чтобы зазор между ними составлял не более трех миллиметров. Использует центратор — устройство, используемое для точного совмещения деталей, и временные прихватки — для надежной фиксации соединения. Направление движения при сварке швеллеров встык — от середины стенок к краям.

Если шов делают только с одной стороны, то обязательной операцией при этом является подварка корня. Для надежности соединение усиливается накладками.

Номера, литеры и ГОСТы

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

Сортамент швеллеров: соотношение характеристик как залог надежности
1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л — легкую. Литеры С (например — 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

Швеллер 8

применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

Швеллер 10

широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

Швеллер 12

очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

Швеллер 14

— один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

Сортамент швеллеров: соотношение характеристик как залог надежности

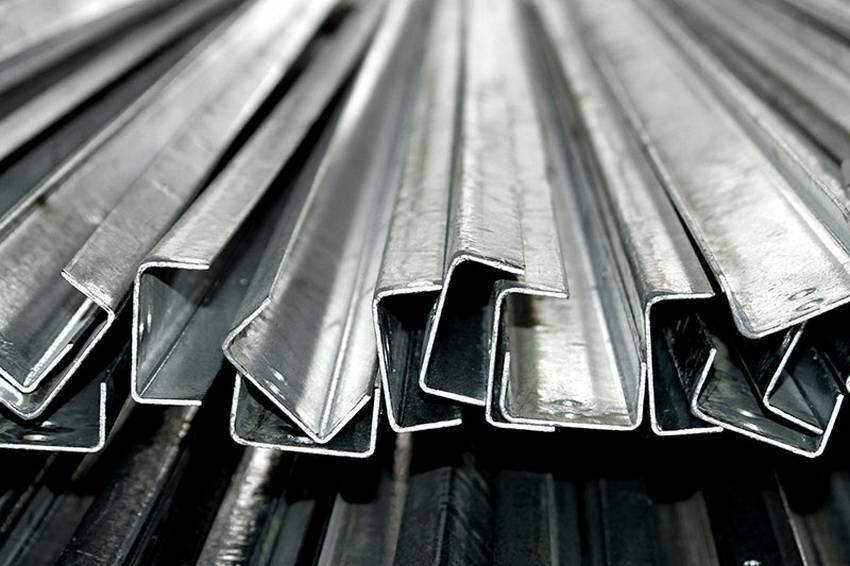

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП — «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

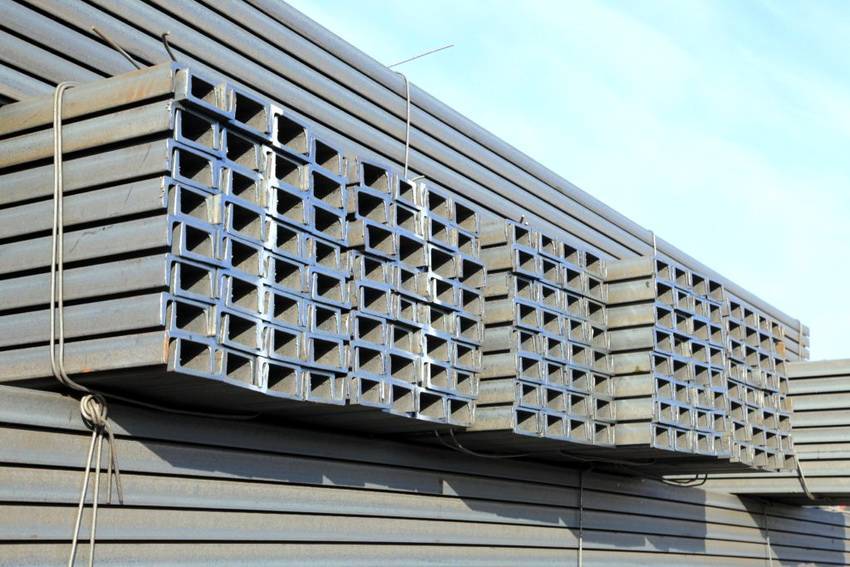

Сортамент швеллеров: соотношение характеристик как залог надежности
При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
