Пластиковые короба для вентиляции: залог эффективной работы всей системы

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Существуют несколько разновидностей кухонных вытяжек:

  • настенные – располагаются возле стены над варочной панелью или плитой;
  • островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
  • встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
  • угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

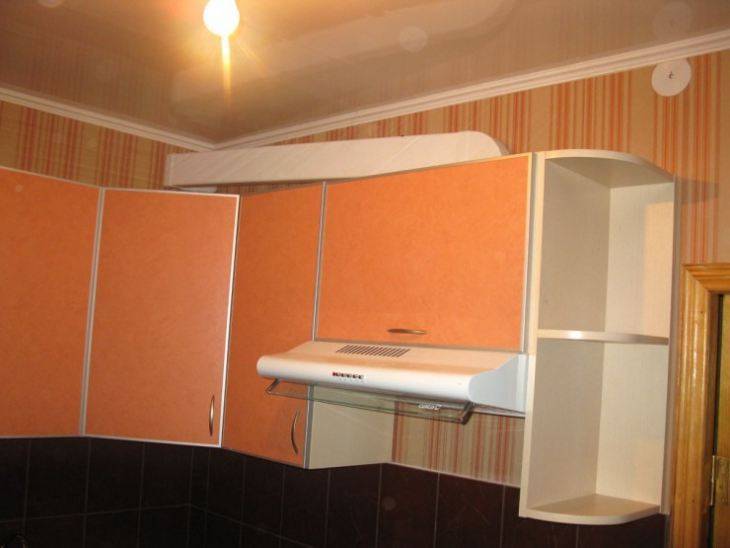

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Какие водосточные желоба для сбора воды предпочесть: металлические или пластиковые

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов. В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Как спрятать воздуховод на кухне

Пластиковые воздуховоды более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство людей предпочитает скрывать этот элемент вытяжки. Существует несколько способов такой маскировки.

  • Кухонные вытяжки неплохо скрываются под многоуровневыми, навесными или натяжными потолками. Для этого делается специальный короб, который скрывает практически всю вытяжную систему. Но этот способ подходит только в том случае, если затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после ремонта, то спрятать её под потолочное покрытие вряд ли удастся.

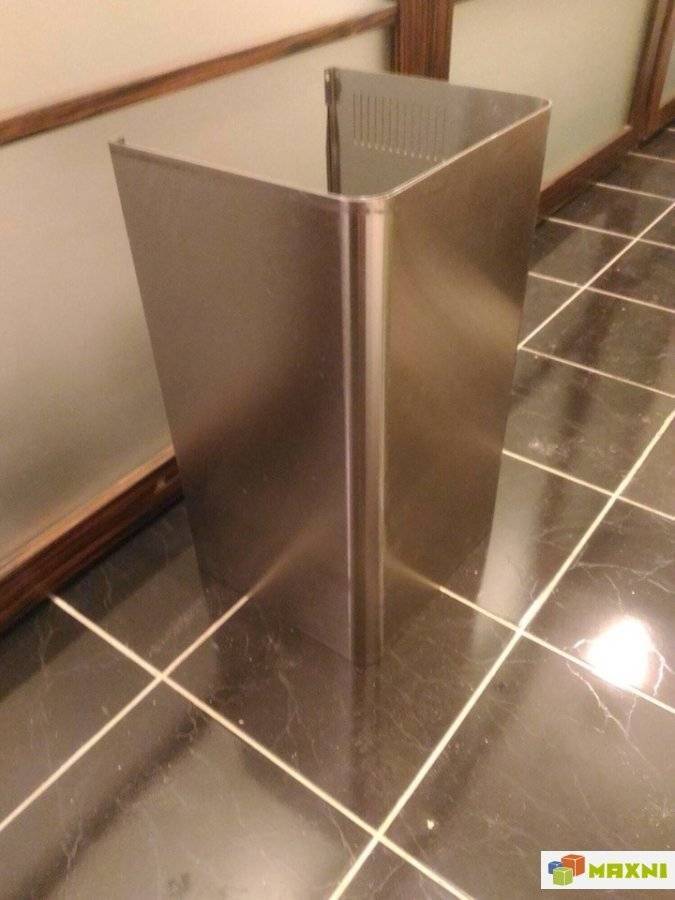

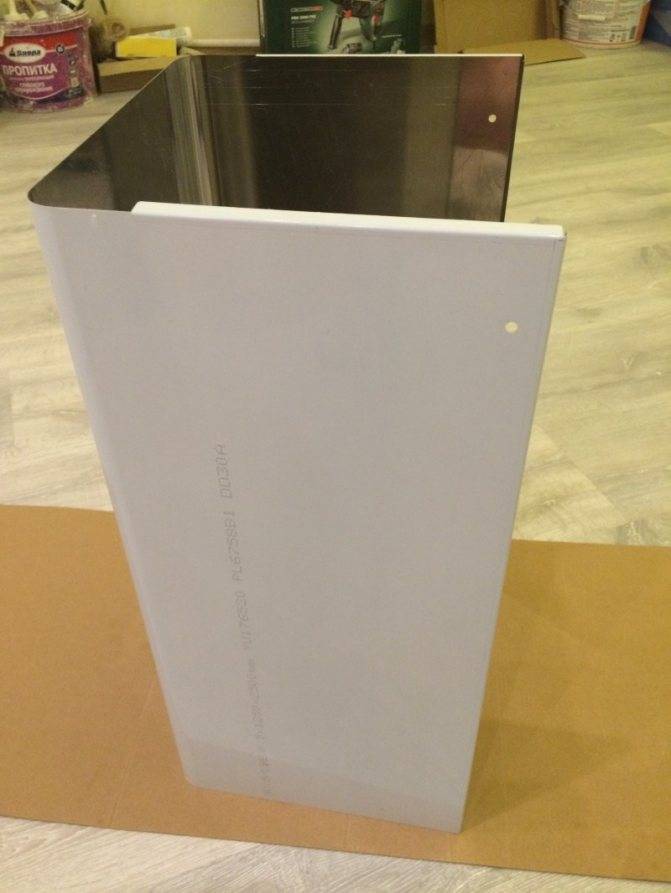

  • Для маскировки вытяжной трубы можно приобрести или изготовить специальный короб из ПВХ. Этот декоративный элемент можно подобрать в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

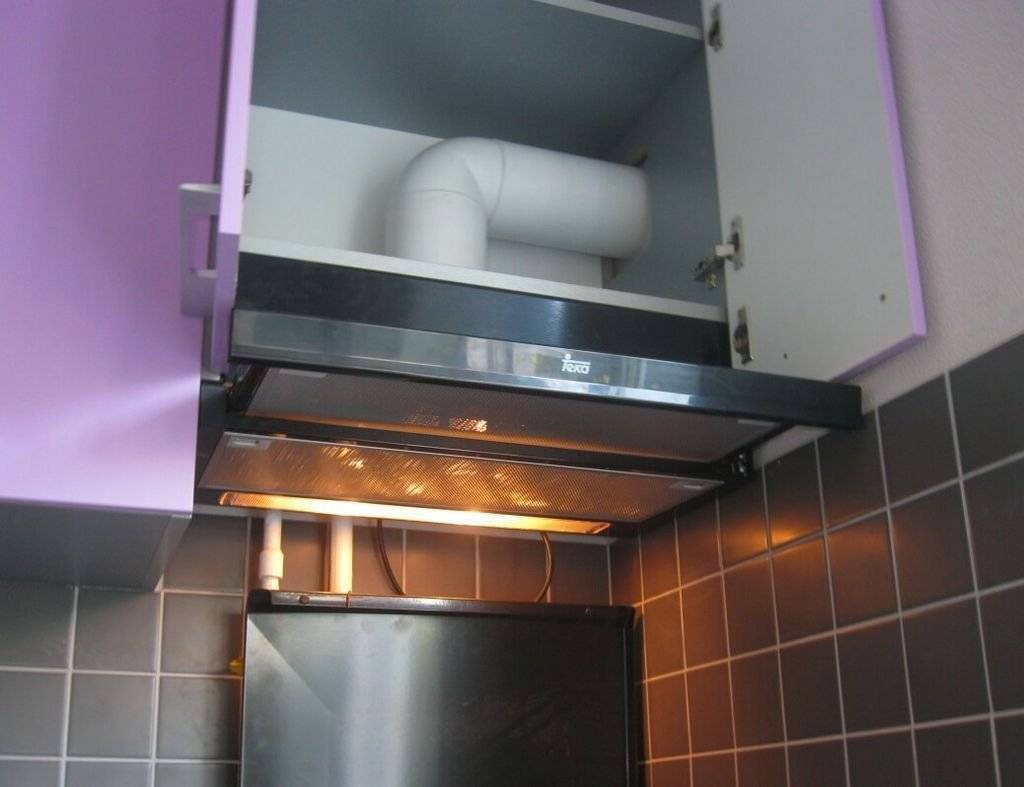

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно непосредственно в ней. Чтобы это осуществить, достаточно сообщить о своём желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или сделан в выдвигающемся варианте.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Наконец, можно просто покрасить воздуховодную трубу. Если проявить определённую фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = качественная вентиляция на кухне

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из некачественного сырья или с нарушением технологии производства, прослужат вам не более 5 лет

Популярные статьи  Тротуарная плитка Кирпичик – разновидности и способы укладки

В то время как изделия из ПВХ от проверенных производителей, рассчитаны как минимум на 30 лет эксплуатации.

Вентиляция является неотъемлемой частью системы жизнеобеспечения любого жилого, административного или хозяйственного здания. С помощью нее из помещений удаляется излишняя влага, углекислый газ и посторонние запахи. Вентиляция обеспечивает приток в помещение свежего воздуха, создавая комфортный микроклимат.

Вентиляционная система состоит из нескольких элементов, каждый из которых выполняет определенную задачу. Одним из этих элементов является воздуховод. Назначение воздуховода состоит в передаче воздуха от всасывающего вентилятора до вентиляционной шахты дома или на улицу. Наилучшим материалом для изготовления воздуховодов являются пластиковые короба для вентиляции. Данные изделия отлично показали себя в процессе эксплуатации вентиляционных систем в различных условиях.

Возможности декоративной маскировки вентиляции

Вентиляционную коробку легко превратить в аутентичную колонну. Сделайте ставку на античность и придерживайтесь этого же стиля в оформлении кухни, не бойтесь смелых элементов декоративной отделки. Это поможет превратить неприметную конструкцию в выигрышный архитектурный элемент, для декорирования которого используют натуральный камень, гипсовую плитку, фактурную штукатурку

При помощи таких материалов легко акцентировать внимание на отдельных деталях конструкции

Интересным окажется вариант размещения на одной из выступающих сторон короба грифельной доски, на которой можно оставлять послания для родных или писать короткие ежедневные заметки. Еще поверхность применяют для создания коллажа из семейных фото или открыток, которые хорошо крепятся на магнитики.

2 Технические характеристики вентиляционных коробов

Важно просчитать все нюансы при будущем использовании устройства, а также размер вентиляционного короба:

Ширина. Как правило, встроенные кухонные вентиляции имеют ширину от 400 до 700 мм

Важно чтобы вентиляционный короб для вытяжки имел примерно такие же параметры. Маленький короб может нарушить работу системы, а слишком большой не впишется в дизайн кухни.
Глубина. Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота

Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота. Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Прямоугольный вентиляционный короб

Последнее условие имеет особую важность при использовании пластиковых конструкций вентиляционных коробов. Сама по себе пластмасса имеет низкую стойкость к температурам. Исходя из этого, следует рассчитать высоту установки с небольшим запасом

К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм

Исходя из этого, следует рассчитать высоту установки с небольшим запасом. К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм.

2.1 Как скрыть вентиляционный короб на кухне, этапы монтажа

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Установка вентиляционного короба происходит в несколько этапов:

  1. Производятся замеры, и на их основании собирается пластиковый вентиляционный короб (на полу);
  2. Устанавливаются крепежные приспособления (в местах установки);
  3. Комплекс работ по непосредственной установке короба на место;
  4. Проверка тяги вентиляции.

Важно знать при монтаже, что короб должен маскировать лишь одно отверстие вентиляции. Второе же должно быть открытым, а внешней вид данному отверстию придается при помощи решетки. Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне

Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба)

Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне. Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба).

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Дизайн кухни с вентиляционным коробом

К примеру, кухня с вентиляционным коробом в углу, для экономии может иметь укороченный вариант воздуховода. Если вы чувствуете, что в кухне стали появляется посторонние запахи, а вентиляция не может функционировать как раньше, тогда восстановление вентиляционного короба – неизбежно.

При проведении ремонта и монтажных работ учтите, что демонтаж вентиляционного короба (в многоквартирных домах) запрещен!

Дизайн кухни с наличным вентиляционным коробом спроектировать и воплотить в жизнь несколько сложнее. Если кухня производится на заказ, проблем не будет, но при покупке готовой модели – вы рискуете потерять ее первозданный вид.

Первый вопрос, который возникает при ремонте, как обыграть вентиляционный короб на кухне? Зачастую, вентиляционный короб отлично скрывается при помощи дополнительной обшивки гипсокартонном.

Кухня с вентиляционным коробом по центру может быть обыграна при помощи заказа дополнительного фурнитура, который скроет все технические сооружения и дополнительно добавить место для хранения кухонных мелочей. Дизайн кухни с вентиляционным коробом в углу, так же позволяет сделать выбор между кардинальным скрытием (гипсокартонном) либо при помощи специальной полки.

Главное при проведении данных монтажных работ спросить совета мастера, и обратится в эксплуатационную контору, для получения разрешения на такую модернизацию.

Восстановление вентиляционного короба

Когда в помещении или здании нарушен процесс вентиляции, воздух не циркулирует и застаивается вследствие загрязнения коробов вентиляции, в таких случаях следует осуществить проверку и восстановление воздуховодов для организации достаточного воздухообмена.

Этапы восстановления коробов для вентиляции:

  1. Организация тяги для выявления несоответствующих значений.
  2. Определение участков каналов для очистки или замены.
  3. Освобождение каналов для свободного подхода к вентиляционной шахте, избегая засорения строительным мусором.
  4. Измерение размера сечения и подбор надлежащих материалов для ремонта: трубы, блоки или раствор.
  5. Возведение стенок канала.
  6. Измерение тяги в проверенном и очищенном коробе вентиляции.

https://youtube.com/watch?v=CcsOxZxCs9U

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Пластиковые короба для вентиляции: залог эффективной работы всей системыДля нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

  1. Проектировка вентиляции.
  2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
  3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
  4. Из крупных труб собирается вентиляционный стояк.
  5. Сборка и монтаж воздуховодов.
  6. Подключение всех веток между собой.
  7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
  8. Установка вентиляторов и клапанов, если они предусмотрены.
  9. Монтаж вентиляционных заслонок.
Популярные статьи  Куда ставить увлажнитель воздуха в комнате: выбор оптимального места для прибора + советы экспертов

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

  • Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
  • Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
  • Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

  • Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
  • Все размеры переносятся на схему.
  • Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
  • Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
  • Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Пластиковые короба для вентиляции: залог эффективной работы всей системы
Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Монтаж

К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Методы крепления воздуховодов

Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.

По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Для крепежа прямоугольных каналов используют технологию с применением:

  • Шпильки и профилей Z и L-образных форм.
  • Шпильки и траверса.

Используют данные методы при монтаже тяжелых конструкций.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Для каналов круглого сечения применяют:

  • Хомут и шпильку.
  • Перфоленту и хомут.

Подобные способы крепежа распространены при сборке небольших систем.

Виды соединения металлических воздуховодов

Круглые отводы монтируются на следующих соединениях:

Для прямоугольных каналов используются:

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Наряду с ними применяются классические соединения раструбом и сваркой.

Монтажная шина еврошина

Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.

Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).

Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Ниппель и муфта

Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.

Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.

Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.

Популярные статьи  Стеновые панели для ванной: доступный способ оформления интересного интерьера

Пластиковые короба для вентиляции: залог эффективной работы всей системы
Схема муфтового соединения

Реечное

Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.

Пластиковые короба для вентиляции: залог эффективной работы всей системы

Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.

Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

  1. Поливинилхлорид (ПВХ).
  2. Полиуретан.
  3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Вентиляционные трубы и комплектующие из полипропилена

Как установить кухонную вытяжку своими руками

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

  1. Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.
  2. Уложите новый кабель в проделанную полость.
  3. Отключите питающий автомат.
  4. Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.
  5. Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.
  6. Соберите розетку. Теперь можно включить питающий автомат.

Заземление для вентиляции обычно не используется.

Как и на какую высоту установить корпус вытяжки

Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Источники

  • https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html
  • https://seositi.ru/elementy-ventilyacii/plastikovye-ventilyacionnye-koroba.html
  • https://vse-otoplenie.ru/korob-dla-vytazki-materialy-pod-ventilacionnye-koroba-kak-sdelat-dekorativnyj-kupol-i-plastikovuu-nisu
  • https://remontonly.ru/korob-ventilyatsionnyj-plastikovyj-pryamougolnyj.html
  • https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
  • https://VentingInfo.ru/sistemyventilyacii/plastikovye-vozduhovody-osobennosti-montazha-i-razmery-izdeliya-kruglogo-i-pryamougolnogo-secheniya
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
