Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения.

Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B.

Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве.

В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных трубИспользование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Вам также может быть полезна подробная информация о расчете площади воздуховодов с примерами вычислений, рассмотренная в другой нашей статье.

Сравнение размеров сечения

Пластиковые воздуховоды, вентиляционное оборудование (вентиляторы и диффузоры), соединительные и крепежные канализационные изделия имеют следующие диаметры:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

Встречаются и менее распространенные размеры пластиковых труб, предназначенные для систем вентиляции.

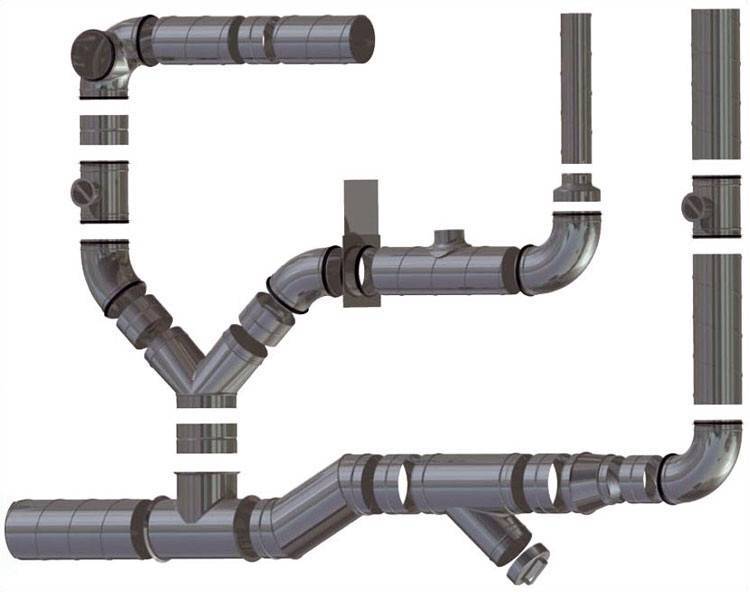

Канализационные трубы ПВХ, а так же фитинги имеют свои стандартные диаметры, мм:

  • 110;
  • 160;
  • 200.

Сравнив предоставленные выше параметры, заметно несовпадение со стандартными размерами воздуховодов. При сборке естественной вентиляционной системы из составляющих канализационной системы соответствующих размеров, никаких проблем не будет.

При состыковке с уже имеющимся каналом вентиляции появляются несовпадения. Купить переходник не получится — их не существует, а делать его самостоятельно в кустарных условиях долго и сложно.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных трубСборку воздуховодов из канализационных труб существенно облегчит и ускорит наличие фасонных элементов. С их помощью можно соорудить систему с любым числом поворотов, хотя именно их желательно сократить

Трудности могут возникнуть при подборе вентиляторов и другого оборудования для обустройства принудительной системы вентиляции из канализационных пластиковых труб. Все оборудование имеет стандартные размеры и, конечно же, не подойдет по диаметру.

Требования к системе вентиляции

Требования к системе вентиляции для частного дома универсальны, то есть не зависят от материалов, из которых она смонтирована.

Естественная вентиляция из труб для канализации должна обеспечивать следующих объемов воздуха:

  • для жилых помещений до 20 кв.м. – 3 кубометра в час на одного человека;
  • для жилых помещений площадью 30 кв.м. и больше – 30 кубов воздуха в час на человека;
  • для кухонь оборудованных электроплитой – больше 60 кубометров;
  • для технических помещений, в которых стоит газовый котел – 140 кубометров;
  • котельная с теплогенератором на природном газе – 3-хкратное обновление;
  • для ванны и туалета – 25 кубов в час;
  • постирочная, сушильная – 90 кубов в час;
  • кладовка, гардеробная – кратность 0,2;
  • рабочий кабинет, библиотека – 0,5 объема в течение часа.

При использовании канализационных труб нужно учитывать:

  • у пластика достаточно ограниченный диапазон эксплуатационных температур – не больше 70 градусов, поэтому канализационные трубы нельзя использовать для вентиляции саун, бань, мастерских;
  • совместимость с вентиляторами и прочим оборудованием по диаметру стыка;
  • пластик нестабилен, т.е. способен расширяться при нагреве и возвращать прежние размеры при остывании, поэтому нужно предусмотреть наличие компенсирующих участков, например, из гофры;
  • необходимость установки на некоторых участках теплоизоляции (на чердаке);
  • совмещение трубопроводов вентиляции с элементами кровли для монтажа сверху кровельного покрытия.

Для устройства принудительной системы в погребе, на мансарде или чердаке, в жилых помещениях, кухнях и санузлах расчеты проводят, учитывая производительность вентиляторов и прочего оборудования.

Расчет труб для монтажа вентиляции

При проведении расчета для создания эффективной системы вентиляции решаются 2 задачи:

  • рассчитывается продуктивность всей системы;
  • рассчитывается нужное количество материалов.

В первую очередь просчитывается необходимый диаметр пластиковых воздуховодов для всех участков.

Для определения сечения вентиляционных каналов производятся следующие действия:

  • вычисляется объем помещений по линейным размерам каждого: высоте, длине, ширине (данные перемножаются);
  • полученные данные суммируются;
  • определяется необходимое количество воздуха для замещения за 1 час в жилых комнатах, бойлерной, котельной, санузлах. Для быстрого расчета можно принять норму: обновление всего объема воздуха в жилых помещениях однократно за час;
  • результат округляется до большего числа;
  • диаметр воздуховодов определяется по таблице, учитывающей скорость движения потока воздуха и их объем.

Для установки воздухоотвода из кухни и котельной нужно использовать трубы диаметром 150мм или 200мм.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных трубДля облегчения и ускорения процесса подбора оптимального диаметра труб теплотехниками разработана монограмма. Если нет желания тратить время на вычисления, лучше воспользоваться ею или принять усредненные значения, рекомендованные СНиП-ами

Для вентиляции в ванной и в туалете будет достаточно диаметра труб от 100мм до 150мм. При прокладке воздуховода под натяжным потолком достаточно канала диаметром 100мм.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

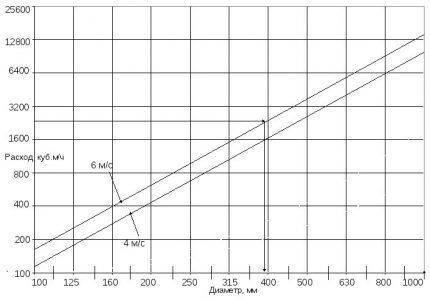

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

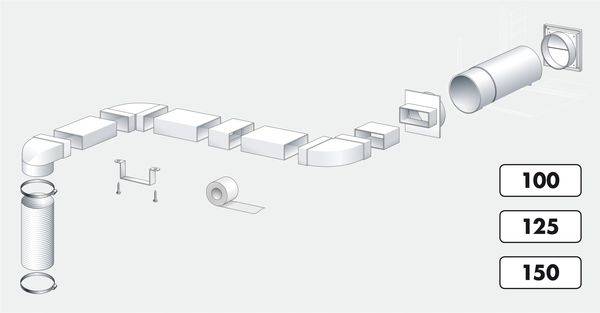

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.
Популярные статьи  Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Вентиляционные трубы: требования и критерии выбора

Вентиляция закладывается на стадии разработки проекта, одновременно с другими инженерными системами. В этот момент определяется вид вентиляционной системы, характеристики основных элементов и подходящие материалы. К приточным и вытяжным вентиляционным трубам предъявляют несколько требований:

  • Прочность. Трубам полагается выдерживать напор воздуха, заданный при проектировании.
  • Пропускная способность. Ее можно узнать из документации на товар.
  • Герметичность и соответствие нормам теплоизоляции (устойчивость к возгоранию).
  • Удобство эксплуатации. При движении воздуха в системе возникает аэродинамический шум; его уровень не должен превышать установленные санитарно-гигиенические нормы.
  • Простота использования. Составные элементы системы легко устанавливаются, обслуживаются и меняются при ремонте.
  • Вес. Система в готовом виде не должна превышать допустимую нагрузку на несущие конструкции.
  • Эргономичность. Система должна занимать минимум места и вписываться в общую концепцию интерьера.

Использование пластика уменьшает вес и стоимость вентиляцииИсточник pinterest.com

Вентиляционные трубы, предлагаемые на рынке, можно классифицировать несколькими способами:

По форме поперечного сечения

Размеры и назначение помещения диктуют выбор формы. Вытяжная труба для вентиляции в частном доме может иметь одну из двух форм поперечного сечения:

  • Круглую. Круглые трубы проще изготавливать и легче монтировать, чем прямоугольные, что приятным образом сказывается на их стоимости. У них хорошая аэродинамика, большая пропускная способность и более аккуратный внешний вид. Хоть круглые воздуховоды чаще встречаются на промышленных объектах, некоторые интерьерные стили (лофт, хай-тек) приветствуют их использование.
  • Прямоугольную (квадратную). Поперечная форма таких элементов облегчает их размещение впритык к стенам и потолку. Вместе с тем, они больше весят, сложнее в изготовлении и сильнее шумят во время эксплуатации. Прямоугольные воздухораспределительные сети организовывают в помещениях офисного типа, в квартирах и частных постройках.

Круглые вентиляционные трубы в гостиной лофтИсточник houzz.es

Круглые трубы имеют оптимальные аэродинамические характеристика; такие изделия большого диаметра являются лучшим решением для просторного цеха. Вентиляция из плоских прямоугольных элементов будет меньше бросаться в глаза в помещении с низким потолком. Трубы с прямоугольным профилем нуждаются в дополнительной изоляции, поскольку углы создают дополнительное сопротивление, скорость движения воздуха падает, а шум — возрастает.

Технически важные правила

  • Стояк от вентиляции должен выходить на крышу и подниматься над ней на уровень превышающий один метр;
  • При монтаже, следите, чтобы выход из вентиляции такого рода располагался не ближе 5 метров от ближайшего окна;
  • Пластиковая вентиляция диаметром должна совпадать с проложенной в доме;
  • Ни в коем случае нельзя объединять фановую вентиляцию с той, что проложена в доме иначе от запахов пострадает половина дома;
  • Некоторые мастера рекомендуют ставить дефлекторы на окончание трубы, но в этом климате делать это не стоит – он замерзнет и станет проблемой для свободного движения воздуха.

Если вы учтете эти банальные правила и сделает все правильно, то вентиляция канализационных стояков сможет работать правильно и не даст вредным запахам попадать в комнаты. О том, что собой представляет эта технология мы поговорим далее.

Разновидности и материалы для производства пластиковых труб

Существует несколько видов современных пластиков:

  1. Поливинилхлорид (ПВХ).
  2. Полиуретан.
  3. Полипропилен.

Каждый имеет свои собственные преимущества и практически все – один-единственный недостаток.

Использование полипропиленовых труб для обустройства вентиляции промышленного здания

Поливинилхлорид (ПВХ)

Это самый дешёвый, легкий и прочный вариант, легко обрабатываемый как промышленно, так и в домашних условиях. В обычных климатических условиях он практически вечен и безвреден: разлагается если не сотни, то уж точно десятки лет, так что вентиляционные каналы и различные изделия из него переживут сам дом.

Но есть одно жёсткое ограничение в использовании. Этот пластик содержит хлор, а температура разложения ПВХ (160-180°С) ниже температуры пластичности (200-220°С). Поэтому его нельзя формировать с помощью горелки и, тем более, применять там, где используются относительно высокие температуры.

Круглая вентиляционная труба из поливинилхлорида (ПВХ)

При разложении будут выделяться соединения хлора и, в первую очередь, HCl. Этот газ с влагой образует собственно соляную кислоту, поэтому опасен для глаз и дыхательных путей, хотя во всем остальном просто неприятен или практически незаметен.

Таким образом, поливинилхлорид – идеальный пластик для вентиляции, частично исключая кухню, водонагреватель, камин и те места, где может возникнуть температура свыше 120°С (считается, что это «верхняя планка» для безопасности человека).

Прямоугольные плоские ПВХ-трубы для обустройства воздуховодов

Полиуретан

Этот пластик мало отличается от ПВХ, но может без проблем выдерживать температуры до 280°С. При температуре выше начинается разложение с выделением еще и азотных соединений, что в разы опаснее, чем соединения хлора.

Относительным недостатком считается его дороговизна, но зато он сочетает два несочетаемых, казалось бы, фактора: пластичность и износостойкость. Пластичность полиуретанов превосходит устойчивость гранита и стали к изломным напряжениям. Готовое изделие из полиуретана можно сгибать бесконечное количество раз – он не треснет и сохранит начальную форму, как только напряжение пропадёт.

Полиуретан идеален для бытовых температурных деталей, особенно там, где возможны сдвиги и искривления: сцепные кольца, всевозможные патрубки и участки, где может быть высокая бытовая температура.

Полиуретановый шланг для монтажа вытяжных вентиляционных систем

Полипропилен

Этот пластик идеален для формовки. Уже при 180°С он удивительно пластичен, так что любую трубу можно скрутить даже просто в горячем паре, а горелкой можно согнуть под любым углом. При этом он долговечен, а при высоких температурах сам по себе ничего опасного не выделяет (могут быть опасными примесные красители или специальные добавки). Находится в средней ценовой категории, но достаточной, чтобы делать из него не только составляющие систем пластиковой вентиляции, но и отопительные батареи.

Полипропилен – сравнительно дорогой, но универсальный безопасный пластик.

Вентиляционные трубы и комплектующие из полипропилена

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего видаМонтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Популярные статьи  Обзор моющих пылесосов Samsung: особенности техники бренда, достоинства и недостатки + лучшие модели

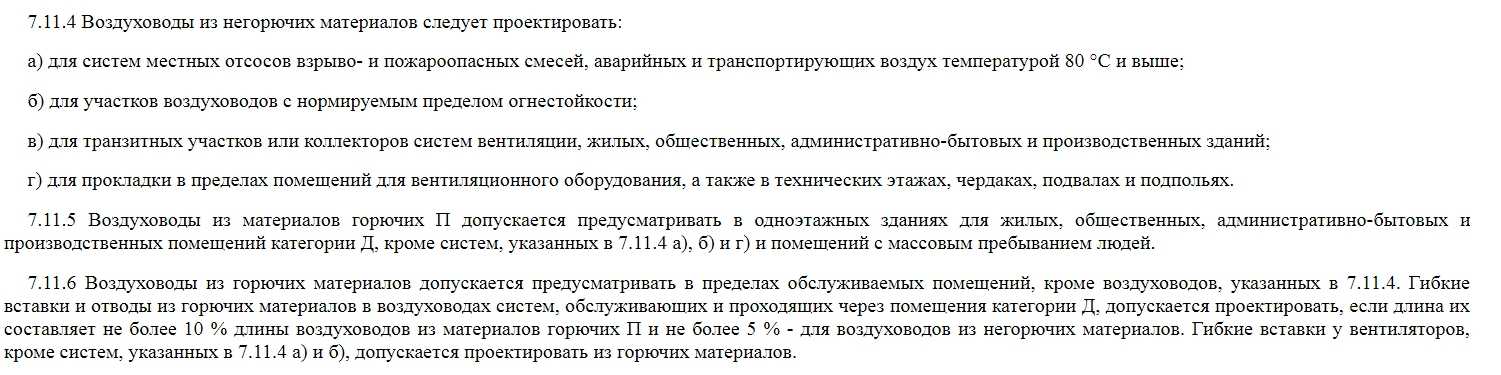

Выдержка из СНиП 41-01-2003Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

  • Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
  • Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда.
    Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
  • При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

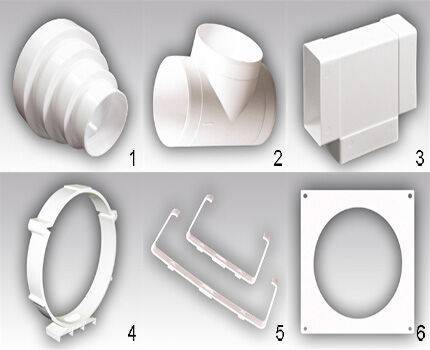

  • Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
  • За счет идеально гладких стенок воздух встречает меньшее сопротивление.
  • Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
  • Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
  • Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
  • Не подвержены коррозии.

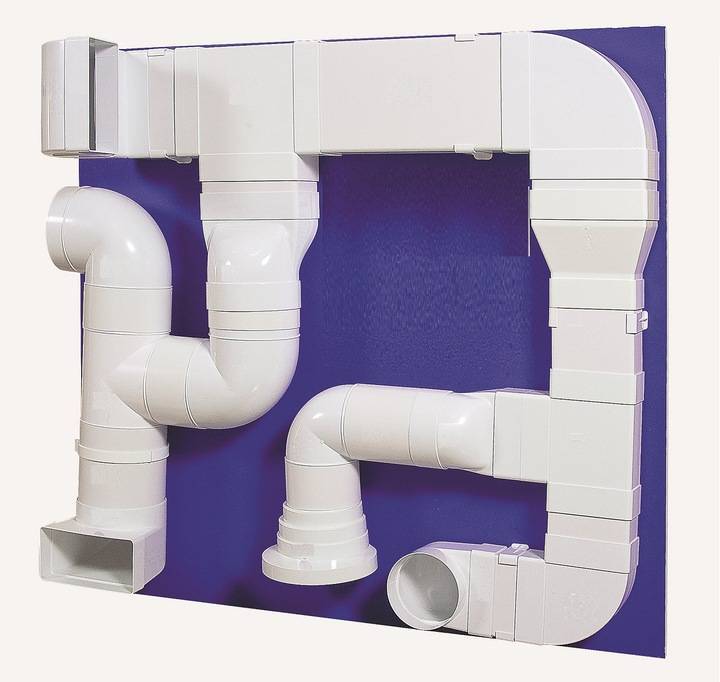

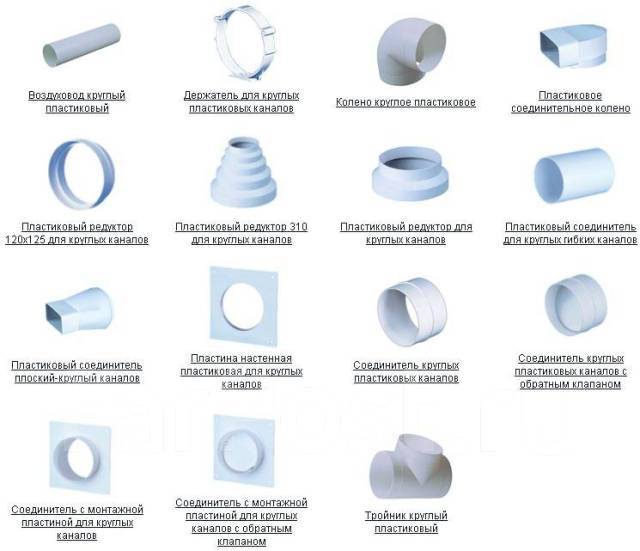

    Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных трубМеталлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных трубГибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труба-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

  • ПВХ;
  • фторопласта;
  • полипропилена;
  • полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Выделяют воздуховоды с прямоугольным или круглым сечением.

  • Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
  • Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Монтаж пластиковых воздуховодов

Применение пластиковых воздуховодов для вентиляции помещений как бытового, так и коммерческого назначения стремительно развивается в России. В новых современных зданиях устанавливаются эффективные инженерные системы, требующие простые и практичные решения. Одним из таких решений является применение пластиковых вентиляционных каналов, обладающих множеством преимуществ.

Использования прямоугольных воздуховодов позволяет обойтись подвесными потолками меньшей высоты, что намного удобней, так как в любом помещении стараются сохранить высокие потолки.

По типу сечения вентканалы делятся на круглые сечением 100, 125,150, 200 мм и прямоугольные сечением 55х110, 60х120, 60х204, 90х220 мм. Воздуховоды круглого сечения чаще всего используют, как корневое сечение. Их подсоединяют непосредственно к вентилятору или вентиляционной установке. А разводку в комнатах уже выполняют прямоугольными каналами.

Правильный монтаж пластиковых воздуховодов позволяет собрать систему вентиляции любой сложности быстро и без всяких проблем. Простота соединения прямых каналов и соединителей позволяет ускорить и облегчить монтаж пластиковых воздуховодов.

Популярные статьи  Насос для фонтанов: сердце искусственного водного источника

Такой монтаж можно выполнять не применяя специальных инструментов, что естественно сказывается на себестоимости и воздуховоды легко обрезаются ножовкой до необходимы вам длинны

Преимущества пластиковых каналов

  • отличные теплоизоляционные и шумоизоляционные свойства.
  • внутренняя поверхность очень гладкая, что создает очень низкое сопротивление воздуху.
  • при разрезании пластиковых воздуховодов не возникает шероховатостей, как на металлических воздуховодах, что также не вызывает статического сопротивления движению воздуха в системе
  • неподверженность коррозии делает монтаж пластиковых воздуховодов выгодным, а службу долговечной
  • высокая прочность
  • небольшой вес
  • легкость монтажа
  • абсолютная безопасность для здоровья, так как пластиковые воздуховоды не выделяют в окружающую среду вредных компонентов
  • умеренная цена

Благодаря своим отличным техническим характеристикам пластиковые воздуховоды завоевывают все большую популярность оставляя позади металлические воздуховоды.

Удобный и не трудоемкий монтаж пластиковых воздуховодов позволяет выполнить работу без лишнего шума, мусора и в кратчайшие срок.

Монтаж

  • рулетка
  • маркер
  • напильник
  • перфоратор
  • ножовка по металлу (можно небольшая болгарка)
  • плоскогубцы
  • карандаш
  • шуруповерт или отвертка
  • герметик
  • монтажный скотч

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб

Прежде чем начать монтаж воздуховода у вас на руках должен быть проект вентиляции. Это может быть проект специализированной организации либо ваш проект. Небольшую систему воздуховодов в принципе можно нарисовать на листке бумаги.

Вам необходимо понимать, каким образом будет у вас буду проходить воздуховоды по всему дому и в каком месте вам необходимо будет делать отверстие для прохождения этих воздуховодов. Отверстие придется делать либо в стенах либо в межэтажных перекрытиях. Дальше мы подбираем необходимые соединители.

Каждую ветку в каждой комнате мы собираем на полу, как готовый модуль. Это упрощает монтаж воздуховодов под потолком.

Процесс резки воздуховодов

Каналы хорош режутся ножовкой по металлу или по дереву. Часто монтажники используют небольшую болгарку. Это позволяет довольно быстро и точно получить прямой участок требуемой длины. После резки обычными пальцами убирается все заусенцы, остается гладкая поверхность. Для соединения между собой двух соединитиелей (например для соединения тройника и отвода) вам понадобится небольшой кусочек воздуховода.

Крепление воздуховодов

Монтаж пластиковых воздуховодов вентиляции: руководство по сооружению системы из полимерных труб
Для крепления к стене или потолку используются держатели или монтажная лента. Удобнее использовать пластиковые держатели, воздуховод в них просто защелкивается. Монтажная лента представляет собой перфорированную металлическую полосу. Из нее легко сделать хомут любой формы, через отверстия в ленте производится крепление канала к поверхности

Герметизация

Рекомендуется все места соединения обработать герметиком для предотвращения потерь воздуха в системе вентиляции. Это может быть силикон или любой другой герметик для пластика. Если это будет система вентиляции скрытого монтажа, то соединения дополнительно герметизируются алюминиевым монтажным скотчем.

Источник

Применение вентиляционных труб в быту

Вентиляционные трубы с комплектом соединительных и крепежных элементов принято называть воздуховодами. Они предназначены для обеспечения циркуляции воздуха и устанавливаются в тех помещения, где нет доступа к естественному движению воздуха или существует дополнительная необходимость в проветривании: на кухнях, в ванных комнатах, туалетах.

До появления на рынке пластиковых деталей воздуховоды делали из оцинкованного металла, они и сейчас часто встречаются в производственных цехах или в заведениях общепита (их использование связано с высокими температурами).

Галерея изображений

Фото из

Сооружение воздуховодов из пластиковых труб позволяет избавиться от всех недостатков металлических конструкций

Для устройства вентиляционных каналов выпускают полноценный сортимент изделий, предоставляющий возможность собрать систему любой степени сложности

Собранные из пластика вентиляционные системы устойчивы к химическим, биологическим, механическим воздействиям

Пластиковые системы вентиляции не ржавеют и не окисляются во влажных помещениях, на их стенках не расселяется плесень и грибок

Минус воздуховодов из поливинилхлорида в том, что их не рекомендовано располагать рядом с обогревательным оборудованием и устанавливать на участках, где вероятно прямое действие солнечных лучей

Полимерные трубы отличаются высокой аэродинамической сопротивляемостью, применяются в устройстве и естественных, и принудительных вентиляционных систем

Пластиковые детали для сооружения воздуховодов в приоритете на предприятиях, если требуется качественный отвод агрессивной среды

Полимерные элементы отлично подходят для устройства вентиляции в квартирах и частных домах благодаря легкости, прочности, сроку службы в 50 лет

Вариант пластикового воздуховода

Полипропиленовые элементы

Детали для вентиляции из поливинилхлорида

Ценные преимущества влагоустойчивости

Особенности применения ПВХ труб

Аэродинамическая сопротивляемость

Устройство вытяжки на производстве

Вентиляционный канал из пластика

Но для применения в быту, то есть для установки вентиляции в квартирах и коттеджах, больше подходят полимерные изделия.

Они обладают следующими преимуществами:

  • имеют меньший вес, чем металлические, поэтому их легче установить своими руками;
  • гладкие стенки имеют минимальное сопротивление для перемещения воздуха;
  • герметичны, так как не имеют швов;
  • устойчивы к воздействию повышенной влажности, не ржавеют;
  • в продаже всегда можно найти комплект фитингов, подходящих по сечению.

К продаже допускаются изделия, отвечающие ГОСТам и имеющие сертификаты соответствия, поэтому можно говорить и о безопасности пластиковых элементов.

Стенд в супермаркете с пластиковыми элементами сборки системы вентиляции для вытяжки: трубами прямоугольного и круглого сечения, переходниками, тройниками, заглушками, угловыми деталями

Технические характеристики

  • Воздуховоды легкие за счет небольшого веса АБС-пластика. Допускается провисание 4%.
  • Размер можно регулировать самостоятельно: ПВХ хорошо режется.
  • Коррозия пластиковому воздуховоду не свойственна, в отличие от металлического аналога.
  • Сечение: круглое, прямоугольное.
  • Не требуют дополнительной теплоизоляции в зоне кровли.
  • Внутри трубы гладкие, воздух проходит по ним практически без статического сопротивления — меньше потери воздуха и шума.
  • Срок службы воздуховода из пластика — минимум 20 лет.

Пластик не огнестойкий материал. Воздуховод из ПВХ не должен находиться в непосредственной близости от дымохода. Если вам нужен воздуховод с повышенной огнезащитой, смотрите в сторону оцинкованных вентиляционных труб.

Размеры

Пластиковые воздуховоды для вентиляции могут иметь следующие размеры:

  • В диаметре наиболее востребованные круглые воздуховоды 1см, 1,25 см и 1,5 см. Но объем сечения их может быть по ГОСТу и 200 см.
  • Стандартные размеры прямоугольных: 55 на 110 мм, 60 на 120 мм, 60 на 204 мм.
  • В длину гибкие воздуховоды — до 20 метров.

Это интересно: Пластиковые трубы для отопления: разновидности и особенности выбора

Выводы и полезное видео по теме

Видео наглядно демонстрирует как проложены вытяжные и приточные каналы на кухне и в санузлах.  Показаны места установок обратных клапанов и электровентиляторов.  Даны объяснения необходимости их монтажа:

https://youtube.com/watch?v=DhACeO8d3vg

Подводя итоги, можно сказать,что перечень достоинств полимерных труб намного превосходит их недостатки. Это является решающим моментом в выборе материала для монтажа системы вентиляции.

Легкость конструкций, унификация деталей, несложный монтаж вывели пластиковые воздуховоды на передовые позиции в оборудовании малоэтажных жилых домов, бытовых и технических помещений, невысоких зданий общественного назначения.

Расскажите о том, как монтировали пластиковые воздуховоды на собственной даче или в загородном доме, как собирали канал для подключения вытяжки на кухне. Поделитесь технологическими особенностями, которые могут пригодиться посетителям сайта. Оставляйте комментарии, пожалуйста, в находящейся ниже блок-форме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
