Описание и особенности вентиляции басту

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Свое название вентиляция басту получила от шведского “bastu” или сауна. В основу ее действия заложена комбинированная схема, обеспечивающая обновление воздуха в следующих местах:

  • в верхней части помещения – за счет образования замкнутого воздушного контура;
  • в середине банного пространства, где встречаются нагретые поднимающиеся и нисходящие остывшие воздушные массы;
  • в нижней зоне – путем организации приточно-вытяжной системы.

Верхняя вытяжка в бане басту совсем не используется, что является основным условием нормального функционирования вентиляции. Нижние вытяжные отдушины оформляются в виде двух труб, оснащенных типовыми задвижками. Их рекомендуется монтировать как можно дальше друг от друга – на противоположных стенах строения, например.

Схема вентиляции басту в бане позволяет открывать отдушины по мере необходимости. При этом учитывается, что система работоспособна лишь в ситуациях, когда печь уже разожжена или на улице сильный ветер. Эти условия гарантируют всасывание свежего воздуха, обеспечивая хорошую тягу. При появлении в помещении бани или сауны новых воздушных масс, уже использованные выводятся через расположенную выше трубу.

Преимущества вентиляции басту

Главный плюс циркуляции с замкнутой верхней частью помещения состоит в том, что воздух прогревается равномернее. Предметы в такой парной тоже нагреваются лучше.

Другие достоинства воздухообмена по принципу басту:

  • воздух для нагрева поступает свежий — с улицы;
  • приятный запах в парной;
  • не нужны дополнительные вентиляционные приборы;
  • больше пользы для здоровья;
  • облегченный уход за баней;
  • большая зона комфорта в парилке.

У системы вентиляции по принципу баста есть три варианта работы вытяжного канала. С открытыми заглушкой и нижним клапаном станет намного суше, и парная получит свежий воздух через вытяжную часть.

С закрытой крышкой и открытым клапаном в парилке будет уменьшаться давление и уходить лишняя влага — это рабочий режим. Без заглушки и с закрытым шибером под горизонтальной вытяжной трубой в парной становится прохладнее и свежее.

Недостатки вентиляционной системы басту

Минусы проявляют себя по-разному, в зависимости от ситуации. Печки на дровах выделяют угарный газ, поэтому заходить в парную можно только после полного сгорания. За это время приточная часть системы басту заметно остудит помещение и печь. Топить придется большим количеством дров, что еще хуже, дороже и неудобно по времени.

Расход сырья после растопки удастся уменьшить при любой вентиляции, необязательно типа басту. Достаточно ее закупорить.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

В русских банях принято подливать воду на горячие камни. Более влажный воздух жжет сильнее, а с вентиляцией басту — опускается на банщиков почти не теряя в температуре, особенно если отвод воздуха разместить под полоком. Придется чаще открывать форточку.

Слабые места такой вентиляции:

  1. Невысокая мощность. Вытяжная часть хуже справляется с отводом воздуха по сравнению с верхней вентиляцией, зольником печи, механическими системами.
  2. Под печку нельзя ставить фильтр, он расплавится.
  3. В безветренный день тяга снижается.
  4. Сильные порывы ветра приводят к сквознякам, холоду на уровне пола.

Главный недостаток басту — сравнительно малая мощность.

Предназначение

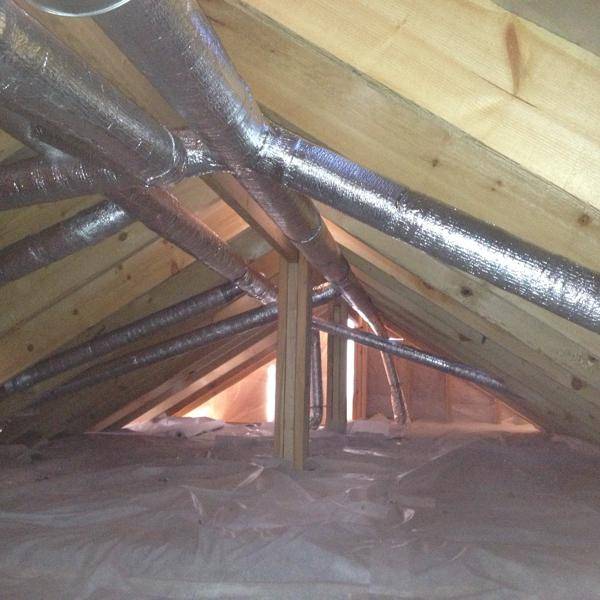

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

  1. 1. Во внутренних комнатах коттеджа.
  2. 2. В фановой трубе стояка канализации.
  3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

  • При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
  • Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
  • Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
  • Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Определение высоты трубы относительно кровли.

  • В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
  • Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

  • одна большая – порядка 300х600 мм;
  • две маленькие – порядка 150 мм.
Популярные статьи  Строительные леса своими руками: делаем из дерева и металла, изучив чертежи и инструкции

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

  • При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
  • На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
  • Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
  • При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Общие моменты

Чтобы курица или индюшка хорошо неслась, она должна быть здоровой

Именно поэтому так важно уделить достаточно внимания и сил строительству качественного крепкого и теплого сарая для птицы. Большинство начинающих фермеров не решаются заводить живность ввиду отсутствия подходящего помещения для ее содержания, полагая, что строительство «с нуля» им не по силам. Однако если тщательно изучить вопрос, чем мы и займемся в этой статье, станет ясно, что возведение добротного курятника не только несложно, но и не так уж затратно

Однако если тщательно изучить вопрос, чем мы и займемся в этой статье, станет ясно, что возведение добротного курятника не только несложно, но и не так уж затратно.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

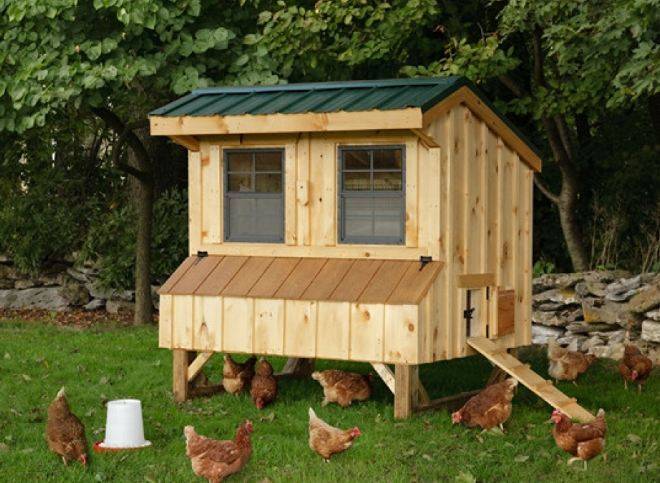

Выбор места под сарай для птиц

В первую очередь необходимо подобрать правильное место для строительства. При этом необходимо отталкиваться не только из соображений квадратуры будущего сарая. Учитывайте, что продукты жизнедеятельности домашней птицы источают довольно сильный неприятный запах, поэтому если сарай будет находиться с подветренной стороны, запахи будут постоянно относиться в сторону жилого дома. Лучше всего размещать сараи для животных и птицы в достаточном удалении от жилых построек рядом с туалетом или выгребной ямой.

На габариты возводимого объекта напрямую влияет свободная площадь участка. Лучше всего для строительства сарая подойдет небольшая возвышенность, тогда в холод его не потребуется дополнительно подтапливать, а в теплое время года он будет быстрее прогреваться. Помимо места под сарай необходимо выделить площадку для выгула птицы – это обязательное условие комфортного и здорового самочувствия питомцев. Ее площадь должна превышать площадь самого сарая в 2-3 раза.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Вы можете построить курятник, пользуясь уже существующими схемами, разработанными профессиональными строителями и опытными фермерами, а можете взять одну из них за основу и создать свой уникальный проект сарая для птицы, идеально подходящий конкретно для вашего участка. В конце статьи вы найдете несколько примеров схем курятников.

Размеры сарая для птиц

Домашняя птица довольно неприхотлива в содержании, но это совсем не означает, что она вовсе не нуждается в уходе и внимании. Помните, чем комфортнее будет житься курочкам и индюшкам, тем лучше они будут нестись. В этой части статьи вы узнаете, как обустроить сарай для птицы по всем правилам.

Популярные статьи  Коды управления кондиционерами: инструкция по настройке универсального пульта

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Курятник должен быть прочным, теплым и безопасным. Это своего рода уменьшенная копия жилого дома, жильцы которого должны чувствовать себя в нем в безопасности и уюте. В нем должна быть вентиляция и освещение. Совсем необязательно проводить туда электричество – можно установить несколько окон для естественного света.

Птицы – социальные животные, но им все же требуется личное пространство. В противном случае сильные особи начнут доминировать над слабыми, клевать их и драться. Во избежание подобного лучше заранее продумать, сколько кур будет постоянно жить в сарае и исходя из этого рассчитать площадь помещения. На 1 м² можно разместить не больше 4 кур или 3 индюшек.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Внутри сарая нужно установить гнезда, насесты, кормушки и поилки. Насест лучше всего поставить как можно дальше от входной двери, поскольку птица будет там отдыхать, а потому ее лучше лишний раз не беспокоить. При этом жердочки должны быть чуть наклонены, но ровно настолько, чтобы куры могли свободно по ним перемещаться. Обычно для изготовления насеста используют деревянные брусья диаметром до 5 см, верхнюю часть которых закругляют, чтобы птице было удобно обхватывать жердь лапами. Брусья устанавливают параллельно и в несколько ярусов, выдерживая дистанцию минимум 25 см (до 40 см), между полом и нижним брусом должно быть 40-50 см. Опытные фермеры советуют делать насест в 4 яруса, прикрепляя брусья к стенам при помощи шарниров.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Что касается оборудования гнезд, где птицы будут высиживать яйца, то для их изготовления можно использовать деревянные ящики (для овощей и фруктов) или корзины. В качестве мягкой теплой подстилки берут сено или солому, которую периодически заменяют свежей. В одном гнезде может поместиться 3-5 несушек.

В нижней части двери сарая нужно сделать закрываемое отверстие (миниатюрный лаз) высотой примерно 30 см. Оно необходимо для свободного выхода птицы на прогулочную площадку.

Итак, исходя из вышеизложенной информации, можно рассчитать точные габариты будущего курятника и выгульной площадки. Сарай на 10-20 курочек займет площадь 2х3 м, а площадка для выгула должна быть в несколько раз больше.

Шумоизоляция коробов вентиляции

По стальным или пластмассовым вентиляционным коробам продвигаются воздушные потоки, вызывающие аэродинамический шум. Особо «шумными» считаются гофрированные воздуховоды и гремящие металлические, части которых могут слегка вибрировать. Чем менее жесткая и герметичная система, тем больше шума она будет воспроизводить.

Причины шума в вентиляции:

  • отсутствие воздуховодов в схеме;
  • неграмотная установка воздуховодов;
  • пренебрежение виброизоляционными механизмами;
  • максимальная скорость движения потоков.

Иногда причиной шума бывает неправильное проектирование системы.

Материалы для шумоизоляции короба вентиляции своими руками:

  • плиты из минваты и стеклоткани. Используются для изоляции воздуховодов;
  • звукопоглощающие плиты. Плиты из пористых полимеров или каучука удобны для шумоизоляции вентиляционных коробов;
  • материалы из органического волокна.

Шумоизоляция своими руками

Необходимые для шумоизоляции вентиляционного короба инструменты и материалы:

  • звукопоглощающие плиты;
  • акриловый клей, вспененный. Приобретается из расчета 1 кг на 3,5 — 4 кв. м поверхности;
  • вспененный полиэтилен;
  • нож;
  • шпатель;
  • кисточка.

Прежде чем обшивать вентиляционный короб необходимо очистить его поверхность от пыли и грязи. На все повороты, углы и переходы наклеивается вспененный полиэтилен. Материал укладывается мягким слоем внутрь, а отражающим наружу.

Выбор места для узла прохода через кровлю

Все рекомендации для выбора места прохода через кровлю сводятся к тому, чтобы его расположение позволяло выполнить канал с наименьшим количеством поворотов. В этом случае эксплуатационные показатели работы системы будут стремиться к максимальным.

Иногда, в силу объективных причин, без изгибов не обойтись. На помощь придут гофрированные трубы. Применение гофротруб дает возможность выполнить монтаж воздуховодов с необходимыми поворотами.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Как было отмечено выше, проход через кровлю со стропильной системой выполняют максимально близко к коньку.  Тогда, наибольшая часть трубы будет оставаться в чердачном пространстве, под защитой от перепадов температуры и ультрафиолета. Всей трубе будет не страшен резкий ветер, так как только меньшая ее часть будет выходить наружу.

Показатели ветрового подпора обязательно учитываются при любом расположении вытяжной трубы через крышу.  Сильный ветер может стать причиной плохого оттока воздуха или направить его внутрь системы.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

  • Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
  • Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружениюКороб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

  • Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
  • Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
  • Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.
Популярные статьи  Фиброцементные панели для наружной отделки дома: удобство и практичность

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Как сделать вентиляционный короб на крышу: детальное руководство по сооружениюТак как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

Как сделать вентиляционный короб на крышу: детальное руководство по сооружениюПо этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с подвижным рукавом из гофрированной трубы:
