Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Снегоуборщик для мотоблока Нева

Снегоуборщик для мотоблока своими руками Нева, пожалуй, один из самых популярных вариантов сегодня. Такая конструкция будет достаточно легкой в сборке, а главное – очень эффективной в работе. Достаточно лишь выбрать и установить на мотоблок Нева снегоуборочную насадку.

Снегоуборочную насадку на мотоблок Нева можно изготовить самостоятельно или приобрести уже готовую

Однако, именно цена снегоуборочной насадки на мотоблок Нева часто становится камнем преткновения. В зависимости от модели, её стоимость может составлять от 16 000 рублей. По этой причине достаточно распространенное явление – самодельные модели. Рассмотрим три самых популярных варианта:

бульдозерная насадка для снегоуборщика на мотоблоке Нева. Цена такого варианта в готовом виде будет достаточно высока, в то время как сделать всё своими руками достаточно просто, да и результат ничем не будет уступать заводскому устройству. Используя специальный адаптер, к мотоблоку прикрепляется насадка как у бульдозера. В этом случае для разбивания снежного покрова используют металлический лист с заостренным окончанием, который еще называют ножом. Снежный покров буквально срезается устройством, после чего просто отводится в сторону;
Полезный совет! Для того чтобы обеспечить долгую и бесперебойную работу такого устройства, для изготовления всех креплений и деталей лучше использовать стальные элементы.

Самый простой вариант — использование отвала на мотоблок для очистки снега

  • второй вариант сложнее в реализации, и для него потребуются чертежи. Однако, если подобрать подходящую схему, и иметь в своем распоряжении сварочный аппарат, то можно сделать очень удобную и производительную снегоуборочную машину. Принцип работы такого снегоуборщика для мотоблока Нева своими руками следующий: как и в готовой роторной насадке, есть короб, шнек и труба, отвечающая за выброс снега. Такая двухступенчатая система позволяет обеспечить максимальную эффективность работы устройства, но ее изготовление потребует немного больше времени и усилий;
  • третий вариант – вентиляторный снегоотбрасыватель. Механизм такого устройства схож с принципом работы обычного вентилятора. Специальные лопасти подгребают снег, который тут же отбрасывается на определенное расстояние через трубу. Несмотря на кажущуюся простоту, этот вариант достаточно сложный для самостоятельной реализации и требует определенных навыков. Но если у вас есть достаточное количество свободного времени и желание – то вполне можно отдать предпочтение и этому способу.

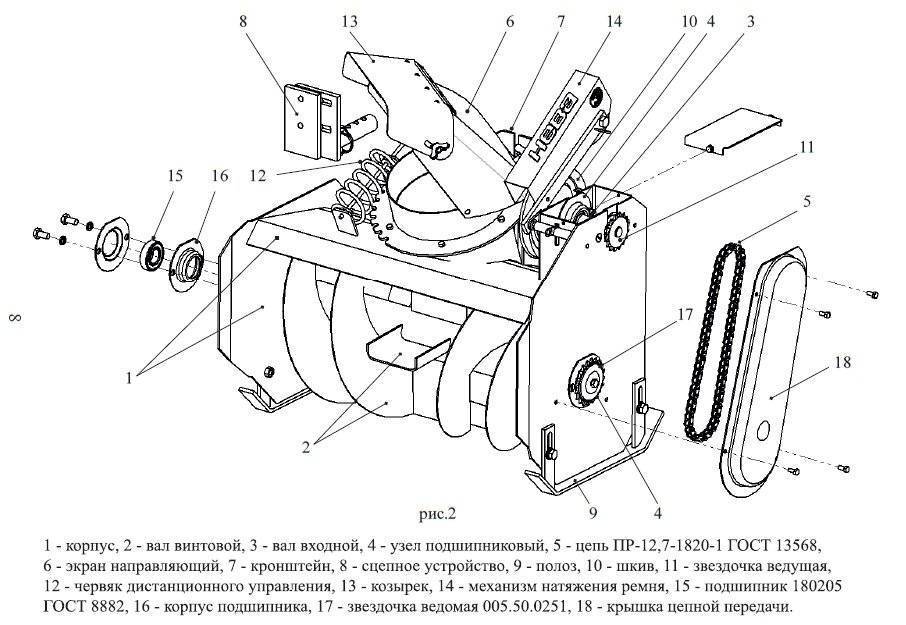

Чертеж снегоуборщика для мотоблока Нева

Что лучше, купить снегоуборщик для мотоблока Нева или изготовить его самостоятельно?

Однозначно дать ответ на вопрос что лучше, приобрести готовый снегоуборщик или изготовить свой собственный – сложно. С одной стороны, приобретение заводской модели обходится не дешево, и часто не по карману простому пользователю. Но с другой, изготовить подобное устройство не всегда просто для тех, кто ранее не сталкивался с подобной задачей. Это требует определенных навыков и усилий. Так что перед тем как принять решение в пользу того или иного варианта, лучше здраво оценить свои возможности.

Такое устройство как навесной снегоуборщик для мотоблока Нева требует ухода. В противном случае, его эксплуатационный срок будет краток вне зависимости от того, купили вы его или сделали сами. В первую очередь, проводите регулярный техосмотр всех креплений, и при необходимости подтягивайте их. Кроме того, не помешает регулярно проверять состояние болтов и ремней, чтобы избежать поломки в процессе работы.

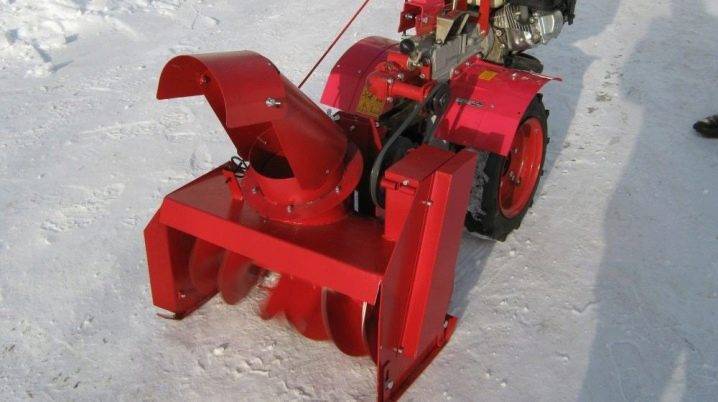

Готовый навесной снегоуборщик для мотоблока Нева

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Как выбрать снегоуборщик к мотоблоку

Снегоуборочная машина на участке Перед тем как купить агрегат, необходимо определиться, для каких целей он будет использоваться (только зимой или в другие сезоны), какую территорию им придется чистить и как часто будет использоваться

Обратите внимание на следующие параметры:

  1. Ширина захвата. Для собственных нужд хватит 50–70 см в зависимости от ширины дорожки, которая будет очищаться.
  2. Высота убираемого снега. Стандартная высота у большинства машин составляет в среднем около 0,5 м.
  3. Дальность выброса. Зависит от снега (слежавшийся или свежий), направления и силы ветра, угла козырька.
  4. Вес. Чем больше весит снегоочистительный аппарат, тем лучше сцепление с поверхностью и вероятность отсутствия пробуксовки. С другой стороны – сложнее в управлении.
  5. Рабочая скорость. Оптимальное значение – 2–4 км/ч.
  6. Совместимость с мотоблоками – использование конструкции с разными моделями. Как вариант, можно использовать специальные переходники.
  7. Размеры (длина, глубина, высота). Чем больше навесной блок снегоуборщика, тем с большим количеством снежной массы он сможет справиться за один подход.
  8. Дополнительные аксессуары и оборудование, например, набор лопастей, запасной ремень.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки
Дополнительное оборудование к мотоблоку

Как сделать снегоуборщик своими руками

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи.

Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора

Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая технику двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники.

Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

В сети можно отыскать большое количество видео самодельных снегоуборщиков, просмотр которых поможет наглядно ознакомиться с технологией изготовления снегоочистителей различных типов.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Устройство роторной снегоуборочной машины

https://youtube.com/watch?v=fnakRbqaeW4

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Вентиляторный агрегат

Промышленный вариант подобного типа (Вьюга) давно применяется в хозяйстве многими людьми. Но его можно собрать и своими силами.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Этот снегоуборщик очень надёжен и прекрасно справляется с основным делом.

Он состоит из небольшого количества деталей:

  1. Ножи выполняют две функции: подрезают снег и направляют их к вентилятору.
  2. Ротор с лопастями захватывает пласты слипшихся снежинок, закручивает их и с большой скоростью выталкивает через отверстие в корпусе.
  3. Труба служит направляющей для потока выбрасываемого снега.

Для изготовления подобного агрегата необходимы следующие материалы:

  • листовое железо 1-3 мм для корпуса и отвалов и толщиной 5-10 мм для лопастей;
  • вал для ротора;
  • звёздочка;
  • угольники для варианта на лыжах или колёсная пара;
  • трубы для выполнения ручек.

Порядок изготовления конструкции

Сначала делают корпус с ножами. Для этого необходимо:

  1. Определиться с диаметром вентилятора и рассчитать длину окружности по известной формуле L=πD.
  2. К полученной величине прибавить припуск 1 см в случае применения сварочного аппарата и 2 см при соединении краёв болтами или заклёпками.
  3. Затем нужно из листа вырезать полосу длиной L+(1 или 2 см) необходимой ширины (например, 10-15 см).
  4. Согнуть заготовку на оправке и заварить её. Или просверлить в месте нахлеста отверстия и соединить другим способом.
  5. Начертить на листе круг диаметром D для задней стенки корпуса и ножи треугольной формы с закруглением на одном углу.
  6. Все заготовки приварить на место.

Выполнение вращающегося узла:

  1. Насаживают на подшипник вал длиной 20-30 см так, чтобы с одной стороны выглядывало 5-6 см. Для его изготовления могут понадобиться услуги токаря. Если в хозяйстве имеется необходимая деталь с подшипником, то можно применить её.
  2. Определяют центр круга (задней стенки) и просверливают его сверлом, калибр которого на 3-5 мм больше диаметра вала.
  3. Измеряют внешние габариты подшипника и вырезают из железа стакан для него. Он должен быть с лапками, чтобы просверлить их и закрепить эту деталь винтами.
  4. Надевают на подшипник стакан, а на вал напрессовывают или насаживают и зажимают винтами подходящую по диаметру трубу.
  5. К ней приваривают лопасти — пластины из толстого железа.
  6. Вращающийся узел закрепляют изнутри корпуса, чтобы снаружи оставалось 5-6 см.
  7. На этот «хвостик» наваривают звёздочку.

В самом конце выполняют чертёж трубы и вырезают заготовку, которую сгибают и заваривают. Сверху корпуса (в центре или немного сбоку) проделывают отверстие. Затем укрепляют трубу. Её верх желательно выполнить поворотным, чтобы можно было направлять поток снега куда нужно.

Всю конструкцию устанавливают на раме (спереди) с лыжами или колёсами. Бензопилу укрепляют, как и в предыдущих.

Устройство и принцип работы

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборкиСнегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Для мотоблоков и мотокультиваторов

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

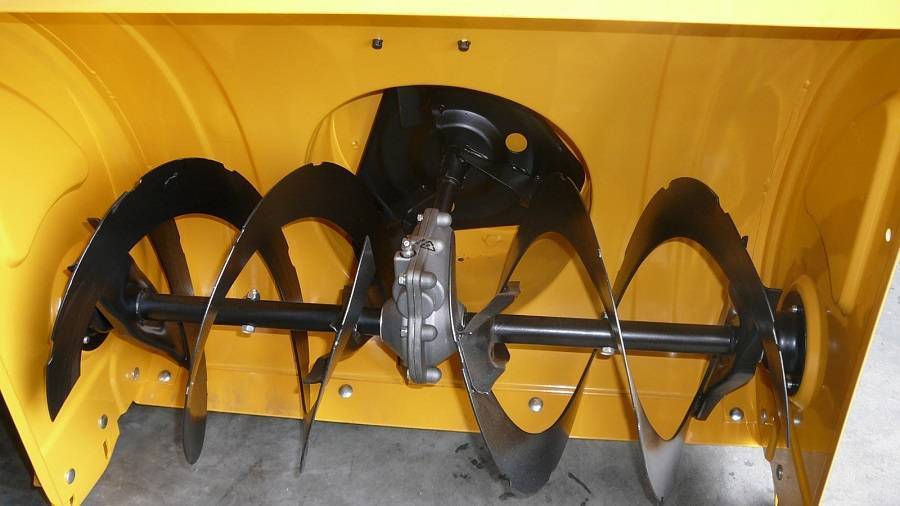

Шнековые очистители состоят из объёмного короба с отсутствующей передней стенкой и установленным внутри него шнеком. Шнек представляет собой металлический вал, оснащённый винтообразной узкой пластиной и прикреплённый к боковым стенкам короба с помощью подшипников. Шнековый механизм приводится в движение валом отбора мощности мотоблока, с которым он связан ременной либо цепной передачей.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Принцип действия шнекового снегоотбрасывателя достаточно прост и состоит в следующем:

при пуске двигателя коленвал передаёт крутящий момент на шкив;

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборкиСнегоуборщик для мотоблока: принцип работы и основы самостоятельной сборкиСнегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

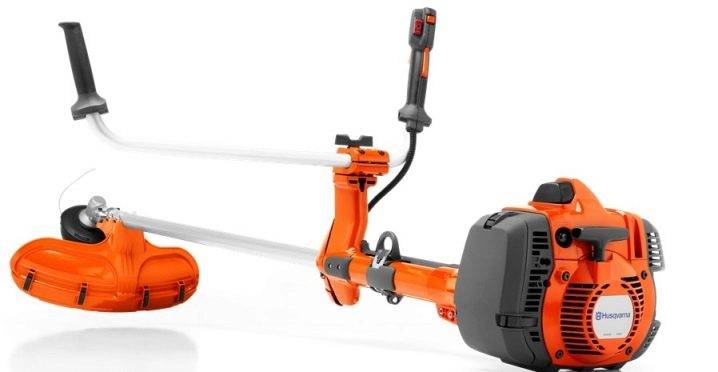

Для триммеров

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

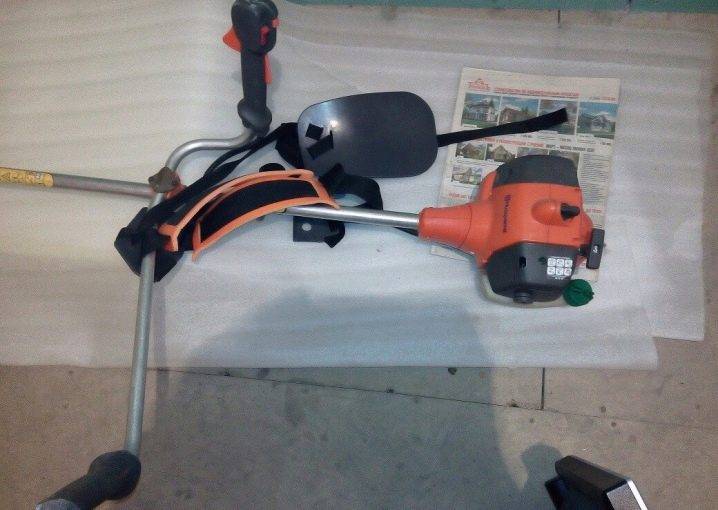

Для того чтобы использовать инструмент в качестве снегоуборочного оборудования, режущий нож меняют на крыльчатку и помещают эту конструкцию в металлический кожух. В верхней части кожуха располагается отводной желоб – дефлектор, оснащённый подвижным клапаном, позволяющим изменять направление выброса снежных масс. Работает такое устройство по принципу лопаты с той лишь разницей, что поднимать его не придётся: при движении по земле лопастной механизм будет захватывать снег и через укороченный дефлектор отбрасывать его в сторону.

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Шнеком такие насадки не оснащают, что значительно упрощает их конструкцию. По эффективности уборки снега насадка на триммер значительно уступает мощным роторным и шнековым образцам, однако с расчисткой дорожек на даче или во дворе частного дома вполне справляется. Недостатком является и тот факт, что бензотриммер не может быть использован в качестве тягача и не имеет больших и широких колёс, как у мотоблока, из-за чего приходится прилагать определённые усилия и толкать его вперёд самостоятельно.

Популярные статьи  Паркет: ремонт и восстановление напольного покрытия своими руками

Снегоуборщик для мотоблока: принцип работы и основы самостоятельной сборки

Откат на колёсах для уборки снега

Откат — это разновидность снегоуборочной лопаты. Её ещё называют отвалом. Такой инструмент позволяет с минимально приложенными усилиями добиться максимального результата. Материалы, которые понадобятся при изготовлении отката:

  1. Колёса от тележки.
  2. Лист стали толщиной 1−1,5 мм.
  3. Металлическая трубка.
  4. Болгарка.
  5. Сварочный аппарат.

Изготовление не такое простое, как в предыдущих вариациях. В данном случае нужно немного уметь варить металл. Но результат того стоит. Пошаговая инструкция по изготовлению:

  1. Первый шаг — сделать лезвие для отката. Нужно вырезать болгаркой кусок из листовой стали. Оптимальными размерами являются 70х40 см.
  2. К задней стороне лезвия следует приварить небольшую пластину из металла для укрепления этого места. В ней просверлить три отверстия: одно будет служить для крепежа, два других нужны для стопора, который удерживает лезвие под нужным углом.
  3. Из металлической трубки сделать черенок.
  4. К нижней части черенка привариваются два фланца. В них предварительно просверливаются отверстия, чтобы впоследствии установить колёсную ось.
  5. К верхней части черенка приваривается ручка.
  6. Далее отпиливается 60 см стальной трубки и продевается через фланцы на черенке. Это колёсная ось. На неё одеваются колёса, а затем стопорные кольца.
  7. Горизонтально приваривается небольшая трубка к нижней части черенка. Она нужна для того, чтобы прикрепить лезвие к колёсной базе. Лезвие закрепляется с помощью болта.
  8. Тщательно покрасить.

Скребок для очистки крыши

В зимний период очистку от снега требуют не только дорожки на приусадебном участке, но и крыши домов. Собрать снегоочиститель для крыш своими руками — вполне выполнимая задача. Лопата для очистки крыш выглядит как буква П, прикреплённая на длинный черенок. От неё отходит полоса из пластмассы — лента для скидывания снега с крыши. Порядок изготовления скребка своими руками:

  1. Из листового металла выгнуть П-образный профиль. Ширина — 55 см, длина — 65 см, высота — 35−45 см.
  2. Вырезать из любого металла полосу длиной 65 см и шириной до десяти сантиметров. Прикрепить её болтами к боковым стенкам получившегося профиля.
  3. К полосе нужно прикрепить черенок.
  4. К нижней части боковых граней прикрепляется пластиковая лента на небольшие гвоздики. Пластик постоянно должен быть скрученным в рулон. При попадании снега рулон будет раскручиваться.

Снег будет сам сползать по пластмассовой полосе, а если застрянет, то будет достаточно немного приподнять лопату.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

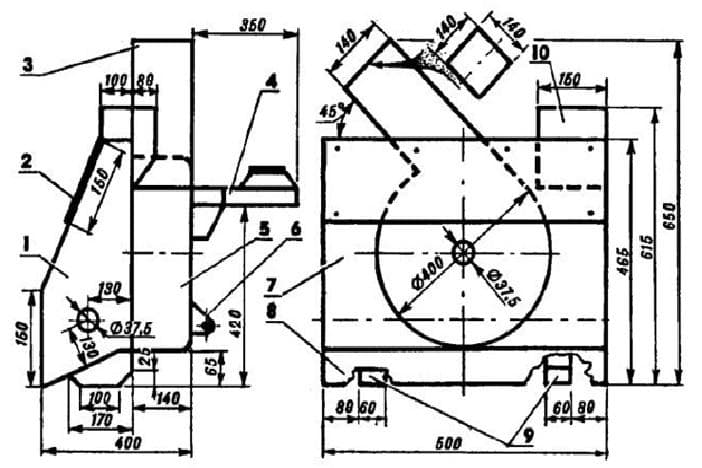

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

    Шнек

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

    Желоб

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Это интересно: Аккумулятор для шуруповерта — возможности для эффективной работы

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

 Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

  • Основной рабочий элемент – шнек с зубьями.
  • Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
  • Направление выброса снега выбирает оператор посредством вращения экрана устройства.
  • Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
  • Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.
Популярные статьи  Какой мотоблок лучше: цены, отзывы и характеристики данного вида техники

Мегаладон -0,6 к мотоблоку “Салют”

Особенности модели:

  • Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
  • Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
  • Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
  • Отвечает все требуемым правилам безопасности.
  • Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
  • Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
  • Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика Значение
Ширина забора снега 60 см
Высота 25 см
Дальность отброса снежной струи 7 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 42 кг
Цена 15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Техас 92000160100

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

 См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика Значение
Ширина забора снега 65 см
Высота От 15 до 20 см
Дальность отброса снежной струи От 3 до 5 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 50 кг
Производитель Россия
Цена 14 500 руб.
Гарантийный срок 1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика Значение
Ширина забора снега 66 см
Высота От 15 до 20 см
Дальность отброса снежной струи От 3 м до 5 м
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Одноступенчатый
Вес 42 кг
Производитель Россия
Цена 18 900 руб.

 Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

СП 56 на мотоблок Целина

Технические параметры:

Характеристика Значение
Ширина забора снега 56 см
Высота 51 см
Дальность отброса снежной струи До 15 м
Высота столба отброса снега 5 м
Угол поворота козырька 190 град.
Габариты 67*56*100 см
Диапазон скоростей передвижения От 2 км в час до 4
Снегоуборщик Двухконтурный
Вес 48,3 кг
Производитель Россия
Цена 19 372 руб.
Гарантия 1 год

Изготовление самодельного снегоуборщика

Для уборки снега можно задействовать не сам мотоблок, а только его двигатель. Кровельное железо идет на изготовление корпуса шнека снегоуборщика. Фанера 10-миллиметровой толщины подойдет для создания боковин. Рама сваривается из металлического уголка. Полдюймовую трубу приспосабливают под ручку, а из трубы в три четверти дюйма делают вал шнека. Сквозной пропил, сделанный посередине трубы, служит для крепления металлической пластины (лопатки), имеющей размеры 120 на 270 мм. Лопатка предназначена для того, чтобы при вращении вала откидывать снег. Пододвигать снежную массу к лопатке в данной самодельной конструкции снегоуборщика должен двухзаходный шнек, для изготовления которого берется боковина автопокрышки или транспортерная лента толщиною 10 мм. Достаточно полутора метров такой ленты, чтобы вырезать электролобзиком четыре кольца. Диаметр каждого их них должен быть равен 28 см.

Для изготовления самодельного снегоуборщика понадобится кровельное железо, фанера, транспортерная лента, трубы разного диаметра, металлические уголки, закрытые подшипники

Для крепления платформы быстросъемного двигателя, позаимствованного у мотоблока, к трубе перпендикулярно пластине приваривают металлические уголки. Для свободного вхождения вала в самоцентрирующиеся закрытые подшипники 205 необходимо сделать на его концах пару пропилов и обстучать их. После этой операции уменьшается диаметр вала. Для шпонки под звездочку с одной стороны вала делается паз.

Шнек приводится в движение с помощью цепи или ремня, если на двигателе от мотоблока установлен шкив. Все необходимые детали (шкивы, ремни, подшипники) можно купить в авто-магазинах

Конструкцию лучше ставить не на колеса, которые будут застревать в снегу, а на лыжи. Из деревянных брусков вытачиваются основания лыж, на которое крепят пластиковые накладки для лучшего скольжения. В качестве накладок можно использовать короба, применяемые при монтаже электропроводки.

Снегоуборщик на лыжах легче скользит по снежному покрову, поэтому человеку, им управляющим, приходится прилагать меньше физических усилий

Поворотный желоб, необходимый для откидывания снега в нужном направлении, изготавливают из пластиковой канализационной трубы большого диаметра (не менее 160 мм). Закрепляют его на такой же трубе меньшего диаметра, присоединенной к корпусу шнека. К поворотному желобу крепят кусок канализационной трубы, которая будет направлять выброс снега. Диаметр желоба должен превышать ширину лопатки шнека, чтобы не задерживать продвижение снежной массы, откидывающейся с ее помощью.

Вид самодельного снегоуборщика, оснащенного двигателем от мотоблока, в собранном состоянии перед проверкой его работоспособности в заснеженном дворе частного дома

Чтобы придать самодельной конструкции презентабельный вид, надо покрасить все ее детали в яркий цвет. После завершения работ самоделка апробируется, а затем эксплуатируется в течение всего зимнего периода. Некоторые мастера идут еще дальше, изготавливая самоходный вариант снегоуборщика.

Механизировать ручной труд стремятся все люди, живущие на земле. Прочитав, как сделать снегоуборщик из двигателя мотоблока и других запчастей, некоторые не станут «изобретать велосипед», а решат купить заводскую модель снегоуборщика. Для покупки бюджетного варианта потребуется около 20-30 тыс. рублей. Приобретение насадки заводского изготовления к мотоблоку обойдется дешевле в полтора-два раза. Для сборки самодельной конструкции придется потратиться лишь на покупку некоторых запчастей, а также выделить для выполнения работ пару дней. В любом случае проблема уборки снега с придомовой территории будет решена.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
