Монтаж металлопластиковых труб при помощи компрессионных фитингов

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

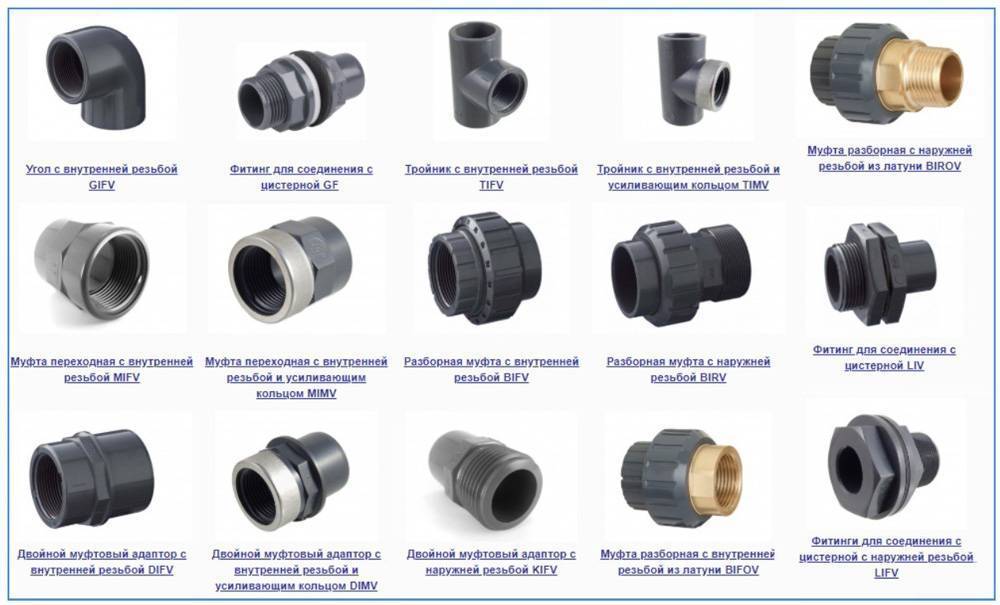

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

  • Гайка и кольцо надеваются на трубу.
  • Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
  • Кольцо натягивается тоже до упора на фитинг.

    Перед затягивание гайки

  • Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

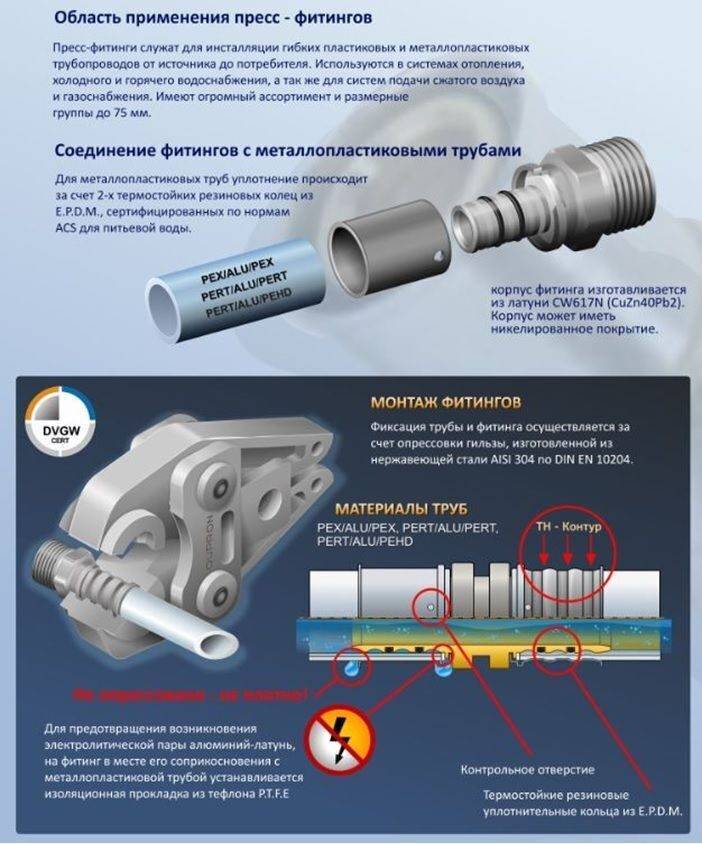

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

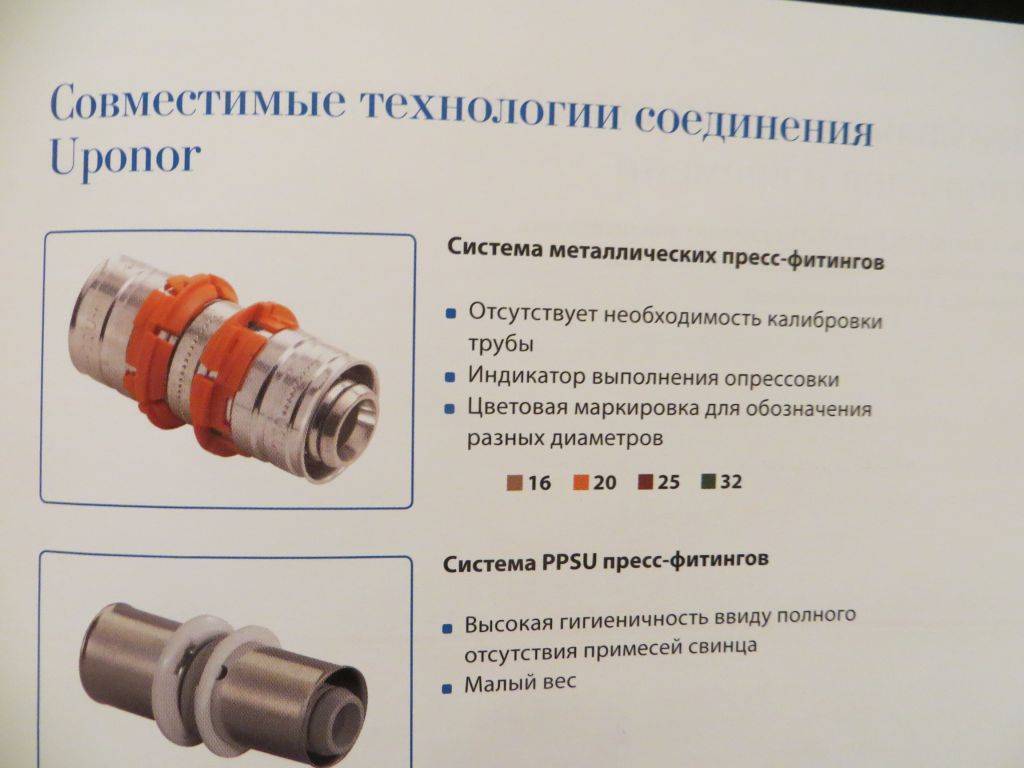

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Как соединяются резьбовые фитинги для металлопластиковых труб

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Популярные статьи  Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

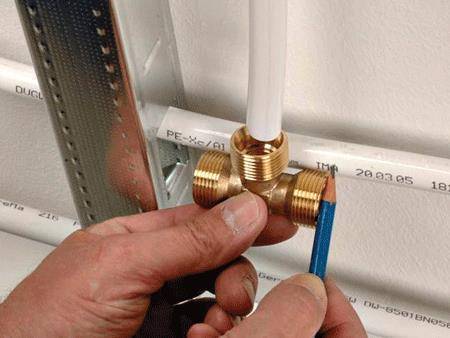

Выполнить разметку мест установки соединений.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Выполнить резку трубы.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Выполнить калибровку трубы.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Надеть на трубу гайку с уплотнительным кольцом.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Провести соединение трубы и фитинга.

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

  1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
  2. В нужном месте нужно разрезать трубу под прямым углом.
  3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
  4. На трубу нужно одеть гайку с разрезным кольцом.
  5. Намочить штуцер.
  6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
  7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

  • по наружному диаметру трубы;
  • по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

Преимущества неразъемного соединения

На первый взгляд, неразъемное соединение может показаться менее привлекательным, чем разборный стык. Ведь участок трубопровода нельзя будет починить в случае необходимости, а придется менять полностью.

Рекомендуем ознакомиться: Виды стальных фитингов и особенности их монтажа

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Однако в случае с металлопластиковыми трубами и пресс-фитингами все с точностью до наоборот – эти соединения настолько прочны, что не нуждаются в ремонте.

Достоинства неразъемного соединения:

  • Высокая надежность. Соединение можно эксплуатировать при давлении в 10 атм.
  • Устойчивость к воздействию высокой температуры. Пресс-стык выдерживает любую температурную нагрузку, допустимую при эксплуатации металлопластика.
  • Антикоррозийная устойчивость.
  • Возможность эксплуатации в «закрытом» режиме. Пресс-соединение можно замуровывать в стены или пол. Оно не нуждается в обслуживании или ремонте.
  • Простота установки. Установка пресс-фитингов не требует дорогостоящих инструментов и специальных навыков.
  • Цена деталей сопоставима с компрессионными фитингами, а часто бывает ниже.

В каких случаях производят опрессовку систем отопления

Поскольку испытание на герметичность выполняется в трубопроводах для определения целостности в системе, то оно определяет способность трубопровода прокачивать теплоноситель без потерь, от чего зависит правильный температурный режим каждой квартиры в холодную пору года.

Согласно СНиП 41-01-2003 и СНиП 3.05.01-85 проверку систем отопления на целостность выполняют:

  • Перед сдачей дома в эксплуатацию;
  • За месяц до начала отопительного сезона (раз в два-три года).

Смета затрат на такие работы предусматривается на каждый календарный год. Колебания уровня расценок на опрессовку труб для частных домов учитывают сложность прокладки магистрали, наличие гидросопротивлений и номинальное давление теплоносителя, требуемое для данной климатической зоны.

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком

Тип резьбы и ее размер подбираете в зависимости от вида используемого крана

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Пример системы водоснабжения на металлопластиковых трубах

Популярные статьи  Подвесное кресло своими руками: как создать идеальное место для отдыха

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

  • http://thewalls.ru/neobyichnyie-resheniya/metalloplastikovye-tryby-montaj-i-soedinenie-vodoprovod-svoimi-rykami-kak-soedinit-mejdy-soboi-fitingami.html
  • https://aqua-rmnt.com/uchebnik/truby/montazh-metalloplastikovyx-trub.html
  • http://obustroen.ru/stroymaterialy/truby/soedinenie-metalloplastikovyx-trub.html
  • https://stroychik.ru/strojmaterialy-i-tehnologii/montazh-metalloplastikovyh-trub

Какие лучше

При выборе фитингов следует учитывать, в какую систему трубопроводов их будут устанавливать. В случае циркуляции по трубам только холодной воды, соединения с обжимными фитингами могут не обслуживаться – гарантированный срок службы 7-12 лет без протекания. И при появлении капель на фитинге достаточно подтянуть гайку, или более сложный вариант – снять его с трубы, заменить изношенную деталь и вновь поставить.

Соединение с пресс-фитингом создается один раз, поэтому требуется качественный монтаж с соблюдением всех технологических приемов. Один недостаток – необходимо иметь (можно взять в аренду) пресс-машину или другое пресс-оборудование. Этот вид фитингов вообще не требует контроля и обслуживания. Поэтому, при выборе фурнитуры известных брендов и правильно выполненном монтаже, можно забыть о таком соединении на весь период эксплуатации. Еще одно достоинство – цена пресс-фитинга в 1,5 раза дешевле, чем обжимного.

Виды инструментов

Чтобы сделать прочное неразъемное соединение с помощью пресс-фитингов, нужно использовать специальный инструмент, который классифицируется зависимо от типа привода.

Ручной привод

Ручные клещи для обжимных гильз чаще используются в домашних условиях. Связано это с низкой ценой на инструмент, простотой конструкции. Клещи предназначены для работы с фитингами диаметром до 32 мм, что ограничивает сферу их применения.

Ручные клещи (Фото: Instagram / retooling)

Механические

Инструмент состоит их двух длинных ручек, которые соединяются шестеренчатым механизмом. Принцип работы заключается в использовании системы рычагов, через передачу физического усилия.

Гидравлические

Гидравлические щипцы используется для проведения монтажных работ без затрачивания больших усилий. Ручки соединяются с гидравлическим цилиндром, который приводится в действие после их сдавливания. Стоимость гидравлического инструменты выше, чем у ручного или механического, его нужно регулярно обслуживать.

Электрогидравлический вариант

Инструменты с электрическим приводом используются профессионалами, которые постоянно занимаются сантехническими работами. Электроинструмент может работать от аккумулятора или после подключения к сети 220 вольт. Аккумуляторные инструменты обладают маленькой мощностью, но могут применяться в любом месте. Электрические щипцы, которые подключаются к сети мощные, но не мобильные.

Сантехник (Фото: Instagram / vodobroingenering)

Плюсы и минусы

Металлопластиковые магистрали считаются очень надежными. Их эксплуатационный срок службы составляет до 50 лет. Стандартный размер поставляемых на рынок изделий – от 16 до 62 мм. Используемые соединители должны соответствовать типоразмерам труб. Выбирать изделия следует с учетом толщины стенок самих магистралей.

Увидев разнообразие представленной продукции, каждый может задуматься, какие изделия лучше: компрессионные, пресс-фитинги, зажимные или другие модели. Сравним достоинства и недостатки изделий.

Эксплуатационные качества деталей практически идентичны.

К общим достоинствам соединителей относятся следующие моменты:

  • установка изделий предельно проста;
  • изделия позволяют осуществлять стыковку с медными и нержавеющими аналогами;
  • риск протекания в местах соединений минимален;
  • соединения с фитингами не требуют сварки, что облегчает процесс сборки магистралей;
  • соединительные изделия, предлагаемые на рынке, относительно недороги.

Из минусов резьбовых вариантов стоит отметить лишь один момент. Такие фитинги даже после полной сборки требуют периодического обслуживания. Поэтому детали нельзя скрыть в стяжке или в других элементах декора. К деталям должен быть открыт доступ.

Преимуществом пресс-фитингов является как раз возможность закрывать магистрали стяжкой или декором. Постоянного контроля и обслуживания после сборки детали не требуют. При этом эксплуатационный срок изделий составляет до 30 лет.

Еще одним достоинством таких соединителей является возможность уменьшения расхода магистралей. Меньшее количество арматурных деталей делает прокладку сетей дешевле. Однако инструмент, необходимый для монтажа прессовых фитингов, является дорогостоящим. Стоимость пресс-клещей, представленных в продаже, варьируется от 1000 до 5000 рублей.

Из минусов прессованных фитингов стоит отметить плохую переносимость отрицательных температур. Поэтому изделия не рекомендуются для укладки наружных систем. Сама установка изделий не отличается сложностями.

Обжимные фитинги

Обжимные виды креплений можно назвать универсальными, ведь они подходят практически для любых видов монтажа труб. Большим их преимуществом является возможность многократного использования, позволяющая экономить бюджет.

Популярные статьи  Тепловая завеса на входную дверь: ключ к созданию комфортного микроклимата

Монтаж обжимных фитингов может быть выполнен даже новичком, ведь для проведения работ не нужно иметь специальных навыков и инструментов. Для качественного монтажа, обеспечивающего герметичность трубопровода, достаточно использовать обыкновенные гаечные ключи соответствующего размера.

Главным условием эксплуатации обжимных фитингов является их регулярная проверка. В качестве профилактики рекомендуется подкручивать их резьбу, чтобы предотвратить протечку.

Как выполняется опрессовка ручным прибором

Процесс обжима металлопластиковой трубы ручными пресс-клещами не сложен, но требует внимания и аккуратности. Для работы нужна пустая ровная поверхность, позволяющая расположить отрезок трубы, соединительные фитинги и сам инструмент.

Для корректной работы с пресс-клещами необходимы соответствующие условия, а именно просторная ровная поверхность и хорошее освещение. На удобно обустроенном месте совершить обжим и правильно установить фитинг сможет даже новичок, не имеющий большого ремонтно-монтажного опыта

Когда все необходимое подготовлено, пресс-клещи кладут на стол и раздвигают рукоятки в стороны на 180 градусов. От агрегата отсоединяют верхний элемент обоймы и вставляют в него верхнюю часть пресс-вкладыша, соответствующего размеру сечения трубы, которую в данный момент обрабатывают. Нижнюю половинку помещают в нижнюю часть обоймы, оставшуюся пустой, и защелкивают инструмент.

Обжать фитинг пресс-клещами можно только один раз. Вторая обработка категорически недопустима, поэтому к каждому действию стоит отнестись ответственно

Из трубы и фитинга составляют совместный узел и вкладывают конструкцию в пресс-клещи, внимательно следя, чтобы фитинговая гильза находилась внутри пресс-вкладыша.

Очень важно для качественного обжима использовать насадки, четко соответствующие диаметру сечения трубы. Иначе прибор деформирует фитинг и деталь придется менять на новую

После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим

После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом

После корректного размещения в приборе комплекта из трубы и фитинга ручки сводят вместе до упора и осуществляют обжим. После операции на металле должны образоваться два идентичных дугообразных изгиба и две хорошо просматривающиеся кольцевые полосы. А итогом станет четко и прочно установленный и закрепленный фитинг, который будет практически невозможно удалить подручным рабочим инструментом.

Установка фитинга должна осуществляться очень внимательно, тщательно и без спешки. Ни в коем случае нельзя допускать возникновение смещения. Даже 5 миллиметров станут критичными для трубопроводной системы и в будущем приведут к нарушению целостности

Определить неверно выполненную работу можно по шатающейся, нечетко закрепленной гайке, по наличию видимого между металлопластиковой трубой и гайкой проема шириной более 1 миллиметра и по неплотной затяжке гайки. Если такие погрешности обнаружены, фитинг придется вырезать из трубы и повторно установить на его место новый.

Инструмент для монтажа труб из сшитого полиэтилена и методика производства работ по стыковке PEX

Основной технологией соединения сшитых полиэтиленовых труб является напрессовка наружной гильзы на место расположения вставленного фитинга. Для проведения данных работ промышленность выпускает ручной механический инструмент, также в продаже имеются его электрические аналоги, уменьшающие время монтажа.

Инструмент для монтажа труб из сшитого полиэтилена

Для соединения своими руками PEX потребуется следующий инструмент:

  • Секатор. Используется для ровной обрезки трубных концов под прямым углом.
  • Эспандер (Расширитель). Расширитель для труб из сшитого полиэтилена предназначен для развальцовки их концов до размеров, создающих удобное посадочное гнездо для фиксации фитинга.
  • Пресс. Гидравлический пресс служит для задвижки гильзы в место установки фитинга.
  • Насадки. Для работы с трубами диаметром 16, 20, 25, 32 мм. используются специальные насадки для пресса и расширителя.
  • Смазка. Ее использование облегчает вставку штуцера в расширенное гнездо.

Рис. 11 Детали для напрессовки

Подготовительные работы – рекомендации

Перед проведением работ приобретают необходимые фитинги и инструмент с учетом того, что качественное и надежное соединение может быть выполнено только при использовании труб, фитингов и инструмента от одного производителя.

Иногда, при длительном хранении РЕХ в бобинах, они теряют свою форму – вернуть им первоначальный вид можно путем нагревания. Для этого используют бытовой фен, прогревая деформированный участок горячим воздухом – спустя некоторое время нагретая поверхность возвращается в первоначальное состояние.

Порядок выполнения монтажных работ

Монтажные работы по подключению фитингов к PEX, посредством которых происходит их стыковка, состоят из нескольких простых операций:

  1. С помощью специальных ножниц обрезают трубу нужного размера, следя за тем, чтобы срез был выполнен под прямым углом относительно центральной оси.
  2. Надевают гильзу и расширяют трубный конец, при необходимости используя нужные насадки с необходимым диаметром.
  3. Вставляют фитинговый штуцер в посадочное гнездо, используя мыльный раствор или смазку, но обычно для надежности крепления обходятся без этих вспомогательных материалов.
  4. При помощи ручного эспандера или электрического пресса надвигают гильзу на место установки штуцера.

Рис. 12 Этапы выполнения работ по закреплению фитинга в РЕХ

Для получения надежного и герметичного стыка в сшитых полиэтиленовых трубопроводах используют инструменты из расширителя и пресса, позволяющие надежно фиксировать фитинги, с участием которых происходит монтаж элементов в линии. При работах применяют расширитель с насадками для разных диаметров трубы и гильзу, которую надвигают на место установки штуцера, для проведения операции по перемещению гильзы используется специальный пресс.
