Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Разновидности уловителей жира

Современные жироуловители подразделяются сразу на несколько
категорий, в которых учитываются их характеристики.

По предназначению

По своему предназначению устройства могут быть:

  1. Бытовые. Такие жироуловители монтируются в квартирах и
    частных домовладениях. Кроме того, к бытовым устройствам относятся и ловушки,
    используемые для очистки сточных вод в заведениях общественного питания.
    Кстати, жироуловитель для
    канализации из столовой является обязательным приспособлением при
    оснащении подобного заведения. Несмотря на то, что эти устройства монтируются
    непосредственно под мойку жироуловитель
    для канализации из столовой, согласно нормам, может располагаться и
    отдельно от нее. Провести очистку бытового жироуловителя можно только ручным
    способом.
  2. Промышленные. Такие уловители жира устанавливаются на
    производстве, где в сточных водах есть примесь масла и любой жиросодержащей
    жидкости. Кстати, промышленные жироуловители очищаются в автоматическом режиме.
    Способствуют этому специальные механизмы. За исключением их, в конструкции
    обеих категорий устройства отличий не имеется.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

По типу используемого материала

Очередное деление жироуловителей можно провести по материалам,
используемым в процессе изготовления устройств.

  • Пластик. Такие приспособления имеют небольшой вес и
    стоимость. Устанавливаются они сразу на трубу, а процесс монтажа не вызывает
    трудностей.
  • Стеклопластик. Отличительной чертой таких ловушек
    является повышенная устойчивость к воздействию агрессивной среды. Благодаря
    стеклопластику корпус получается очень жестким. Устройства подобного типа могут
    использоваться как жироуловитель
    для наружной канализации.
  • Металл. Основным материалом, используемым в производстве,
    является нержавеющая сталь. Ее главные преимущества кроются в максимальной
    степени устойчивости к воздействию химикатов и механическим повреждениям.
    Распространение такие устройства получили в промышленности, так как легко
    справляются с любым агрессивным веществом и способны фильтровать стоки даже под
    воздействием высокой температуры. Естественно, цена таких приспособлений
    значительно выше.

По варианту установки

В этой классификации все зависит от места монтажа:

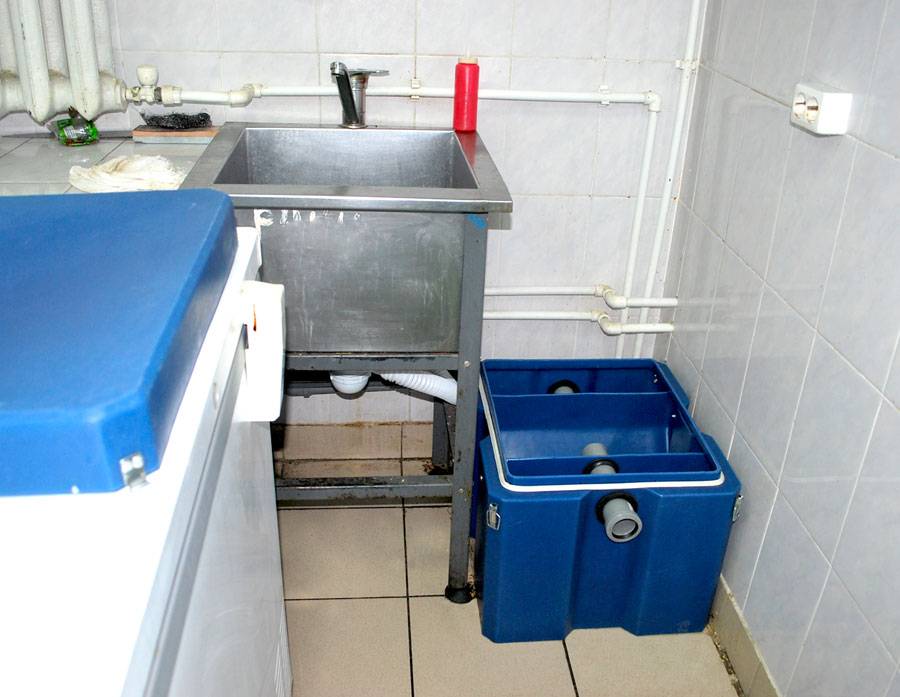

  • Под раковиной или мойкой. Такие приспособления имеют компактные размеры и максимум два отсека для фильтрации. Производительность жироуловителя находится на уровне двух литров в течение секунды. Чаще всего они монтируются в квартирах.
  • Отдельно установленный прибор. По сравнению с предыдущим вариантом габариты такого приспособления отличаются в большую сторону. Возрастает и производительность ловушки, которая составит не более пятнадцати литров за секунду. Монтироваться такой жироуловитель канализационный может в заведениях общественного питания, где необходима повышенная пропускная способность.
  • Заглубленное устройство. Самое мощное приспособление, которое может устанавливаться даже под землей. Этот вариант используется в промышленности. Пропускная способность таких устройств равна нескольким сотням литров. Есть модели, которые по своей конструкции абсолютно не похожи на привычные жироуловители и обладают сразу несколькими ступенями очистки сточной воды.

Устройства бытового назначения

Предназначены для очистки стока от одного-двух сантехнических приборов в условиях частного дома. Такие жироловки отличаются простотой конструкции, небольшими габаритами (показатель большей стороны не превышает 470 мм), рассчитаны на монтаж в крайне малом пространстве мебельной тумбы.

1. Оникс 0.5-15

Миниатюрное очистное устройство Оникс 0.5-15 с двумя отсеками и герметично закрывающейся крышкой.Модель положительно характеризуется потому что: занимает мало места; проста в обслуживании; ей по силам бытовая нагрузка.Не справляется с очищением одновременного потока от двух санитарных приборов (например, мойки и посудомоечной машины).Обратите внимание – устанавливать Оникс 0.5-15 следует на строго горизонтальной поверхности. Если пол тумбы сделан из ДСП, фанеры, дерева (т.е

может впитать влагу) – устройство надо ставить на поддон. Нельзя допускать попадания жира на уплотнитель.

Характеристика Значение
Производительность, м³/ч 0.5
Пиковый сброс, л/мин 15
Вес, кг Не более 6
Габариты (ДхШхВ), мм 300х300х300
Высота патрубка (подводящий/отводящий), мм 200/170
Электрооборудование Энергонезависимый
Страна-производитель Россия

Принцип действия Оникс 0.5-15 раскрыт в видеоролике:

2. Биофор 0.5-40 «профи»

Биофор 0.5-40 – это пластиковая ёмкость с двумя патрубками и плотно закрывающейся крышкой. Рабочее пространство устройства разделено на 2 части съёмным и фиксированным блоком. Верхние края блоков расположены на 50-70 мм выше патрубков, поэтому удалению жира ничего не мешает. Съемный лоток позволяет легко избавиться от мусора, который оседает под впускным патрубком. Замки на корпусе надёжно прижимают крышку к уплотнителю – неприятные запахи остаются в жироуловителе.

Конструкция рабочего пространства останавливает направленное течение стока. Это необходимая мера, потому что в спокойном состоянии отделение жировой взвеси происходит намного эффективнее, чем в процессе движении потока. Но стоит только ошибиться в расчётах и последнее преимущество оборачивается существенным недостатком – жиры не успевают подняться и уходят в канализационную сеть. Нарушается и интенсивность отвода грязной воды, непосредственно от санитарных приборов.

Чистить бак рекомендуется до начала работы – подстывший жир хорошо снимается со всех поверхностей.

Характеристика Значение
Производительность, м³/ч 0.5
Пиковый сброс, л/мин 40
Вес, кг 8
Габариты (ДхШхВ), мм 470х360х390
Высота патрубка (подводящий/отводящий), мм 285/265
Электрооборудование Энергонезависимый
Страна-производитель Россия

Устройство модели Биофор 0.5-40 демонстрируется в видеоролике:

Это интересно: Выгребная яма из покрышек: подробное описание работ по устройству

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Прежде всего стоит

  1. Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
  2. Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
  3. Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
  4. Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуется устанавливать модели жироуловителей с несколькими перегородками.
  5. Наличие канализационного стояка или фановой трубы возле мойки – канал необходим для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
  6. Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
  7. Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
  8. Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.
Популярные статьи  Как сделать вентиляционный короб на крышу: детальное руководство по сооружению

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее (+)

Цена пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Это интересно: Как почистить сливной шланг в стиральной машине — причины засоров и способы их устранения

Технология установки оборудования

Процесс монтажа сепаратора жира может осуществляться различными способами. Выбирать оптимальный тип установки надо в зависимости от вида и особенностей уловителя жира. Рассмотрим несколько вариантов монтажа сепараторов.

Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – сложная и трудоемкая. Поэтому большинство покупателей ловушек предпочитают доверить установку оборудования специалистам. Для того, чтобы выполнить монтаж самостоятельно, необходимо провести ряд подготовительных работ:

  • Подбираем место для установки. При выборе следует учитывать особенности планировки участка, а также возможность выполнения ландшафтных работ в будущем.
  • Определяем размер ямы для монтажа устройства – ее глубина должна быть такой, чтобы крышка уловителя жира была примерно на 4 см выше, чем поверхность земли.
  • Выкапываем яму. На самом дне оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песчаных грунтов и суглинков оптимально подойдет раствор, приготовленный в пропорции 1:5.
  • Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать непосредственно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и надежно закрепляем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли забыли поставить, то их можно закрепить анкерными болтами.

Теперь вокруг установленного в котлован оборудования сооружаем своеобразные фанерные стенки. Этот процесс необходим для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в холодном климате, тогда его надо укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата или пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования надо соединить с системой водоотведения. Стыки необходимо обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки элементов промазываем герметиком.

Все свободное пространство, образовавшееся между вокруг корпуса жироуловителя, засыпаем грунтом. Обычно используется обратная засыпка, в ходе которой в проем надо засыпать грунт, выкопанный из этого места на этапе рытья ямы.

Нельзя забывать про необходимость установки фанового стояка. Он требуется для отвода лишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сразу несколько стояков. Датчик накопления жира, который установлен внутри оборудования предупредит вас о необходимости проведения процедуры очистки.

Установку и монтаж промышленных ловушек жира рекомендуется осуществлять с привлечением профессиональных монтажников. Они должны иметь разрешения и для проведения всего спектра работ.

Также профессиональные специалисты имеют необходимое для монтажа строительное оборудование, поэтому они могут выполнить необходимые процедуры для стабильной и длительной работы оборудования.

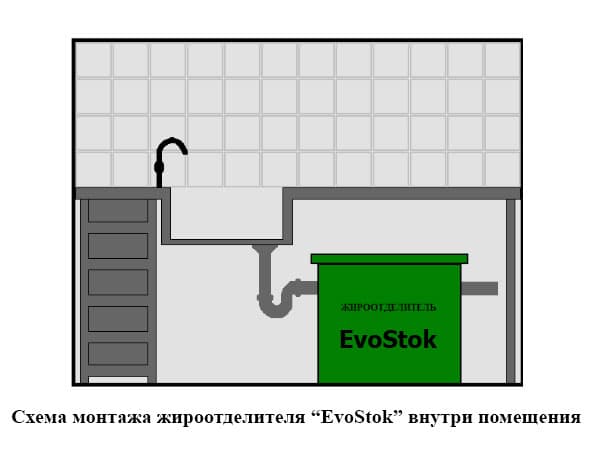

Монтаж уловителя жира внутри помещения

Установка бытового сепаратора под мойкой – более простой процесс, чем монтаж оборудования на улице. Для этого сначала предстоит выбрать оптимальное место для монтажа оборудования.

Оно должно находиться на легкодоступной, твердой и максимально ровной поверхности, поблизости от сантехнического оборудования.

Осталось выполнить ряд последовательных действий:

  • Выводим выходной патрубок оборудования в систему канализации. На месте соединения нужно установить резиновую прокладку, которая идет в комплекте с прибором.
  • Подключаем входной патрубок ловушки к выходной трубе саноборудования или к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
  • В жироуловитель набираем необходимое количество воды для проверки устройства на герметичность.

Если проверка прошла успешно, можно устанавливать на ловушку жира крышку. С установкой крышки монтаж оборудования можно считать завершенным.

Можно ли сделать жироуловитель своими руками?

Да, самый простой вариант вполне можно изготовить собственноручно. К слову, в городских квартирах такое устройство, говорят, не очень-то и нужно, однако в загородном доме с локальной системой канализации оно просто необходимо.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Другое преимущество такого приспособления в загородном доме заключается в том, что оно дополнительно защищает септик от засорения. Дело в том, что основным фильтром в любом септике являются специальные бактерии, а чем меньше будет жира внутри, тем им (бактериям) будет легче жить.

Этап первый. Рассчитываем емкость

Любой промышленный жироуловитель под мойку делается на основе расчетов, которые базируются на сложных формулах и учитывают массу различных составляющих. Что касается бытового варианта, то здесь всего этого учитывать не нужно – потребуется всего несколько несложных вычислений.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Вначале определите производительность прибора, для чего умножьте количество моек на кухне на скорость подачи воды в вашей магистрали (второй показатель, как правило, составляет 0,1 литра за секунду). И если у вас, к примеру, всего одна мойка, то требуемая производительность жироуловителя будет составлять все те же 0,1 литра за секунду.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

А чтобы рассчитать объем емкости, умножьте 60 на требуемую производительность устройство и на время отделения жира от воды (то есть время его всплытия на поверхность). Допустим, это будет 6 минут. В таком случае получаем: 60х0,1х6 = 36, то есть объем емкости должен составлять минимум 36 литров.

Далее, прибегая к тем же простейшим вычислениям, рассчитайте, какими приблизительно получатся размеры резервуара. Чтобы в него вмещалось 36 литров,, потребуется ящик, размеры которого будут составлять 40х30х30 сантиметров (ДхШхВ).

Этап второй. Изготавливаем жироуловитель

Безусловно, размеры, полученные на предыдущем этапе работы, являются не более чем отправной точкой, своего рода минимумом. Ведь чем большими будут габариты вашего прибора, тем большие прочностные характеристики он получит.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Самый простой вариант – можете найти какой-либо ненужный ящик и оборудовать жироуловитель непосредственно в нем, обустроив несколько перегородок. Но если вам не удалось найти подходящий пластиковый ящик, не расстраивайтесь.  К слову, найти его не так просто, ведь магазинные ящики в большинстве своем имеют круглое горло, в то время как нам больше подходит своего рода подобие сундука. Более того, этот «сундук» еще и должен герметично закрываться! И дело здесь не в банальной прихоти, а в том, что если крышка приспособления будет открываться сразу по всей площади, то и чистить его будет намного проще.

Популярные статьи  Пластиковый потолок своими руками: пошаговый процесс монтажа

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Если так, то вам остались только технические моменты. Извлеките все стекла из найденного аквариума, а затем тщательным образом почистите каркас – как внутри, так и снаружи. Для изготовления стенок будущего сепаратора вам потребуется лист стеклопластика толщиной 0,6 сантиметра. Да, с резкой этого материала могут возникнуть некоторые трудности, зато он обладает отменными прочностными характеристиками, устойчив к воздействию влаги и большей части химических средств.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Чтобы склеить стеклопластик, вам потребуется специальный клей. Таковых на рынке очень много, поэтому никаких проблем быть не должно. Для перестраховки по завершении сборки сепаратора можете дополнительно промазать все стыки герметиком на основе силикона.

Далее идет герметичная крышка устройства. Приклейте сверху к каркасу резиновый уплотнитель, затем возьмите обычные зацепа и закрепите их болтами в 4-х точках. После этого прикрутите к крышке, вырезанной из стеклопластика, крючки для зацепов в соответствующих местах. Такие зацепы, к слову, довольно часто встречаются на различных сундуках.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Теперь нужно вырезать правильное отверстие для пластиковой трубы (как правило, диаметром 5 сантиметров). Применяйте для этого коронку требуемых размеров. Для замазки соединения трубы с стеклопластиком используйте все тот же герметик. Для соединения раковины с жироуловителем можете применять гофрированные трубы, дополнительно применяя резиновые уплотнители.

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

На этом все, теперь вы знаете, что собой представляет жироуловитель мод мойку, каким он может быть, как его установить и изготовить в домашних условиях. Удачи в работе!

Средства и способы очистки жироулавливателей

Жир легче воды и всегда всплывает на поверхность — на этом принципе и основана работа жироулавливателя. Корпус контейнера аппарата разделён перегородками, которые задерживают жир и твёрдые тяжёлые частицы отходов и пропускают воду. По мере накопления жировой массы и органики их нужно удалять. Периодичность очистки зависит от степени загрязнённости стоков, производительности жироулавливателя, определяется визуально или с помощью сигнала датчика. На приборы большого объёма можно установить автоматику, которая будет сама определять необходимость очистки и откачивать жир из системы. Бытовые небольшие сепараторы до 50 л обслуживать ещё проще, это можно сделать вручную.

Под мойку

Уже при установке контейнера под мойку следует позаботиться о наличии пространства вокруг конструкции и возможности свободной очистки жироулавливателя.

Каждый день нужно выполнять эти простые шаги:

  1. Утром заглянуть под мойку и проверить целостность соединений и уровень жира.
  2. Вечером включить горячую воду и заполнить объём контейнера свежей водой.

Это поможет избежать застаивания воды и появления неприятного запаха, а также вовремя обнаружить возможную течь.

Если датчик или визуальный осмотр показывают, что уровень жира достиг критической отметки, то пора прочистить систему, стандартная периодичность составляет 1 раз в неделю.

Последовательность действий:

  1. Открыть крышку, при возможности отсоединить прибор от трубопровода и собрать сверху жировую массу с помощью специальной лопатки, которая идёт в комплекте с сепаратором.

  2. Со дна собрать осевшие твёрдые фракции, вынуть частицы из патрубков. Очистка пройдёт легче, если прибор оснащён отсеком для осевшей органики и жиросборным лотком.

  3. Промыть короб горячей водой, можно с добавлением дезинфицирующих растворов и моющих средств.

Увеличить степень очистки и защитить жироулавливатель от быстрого загрязнения можно с помощью специальных живых бактерий, которые перерабатывают жиромассу и твёрдые частицы, оставляя лишь незначительный осадок в воде. Они эффективно работают в диапазоне температур от 5 до 40 ºС.

Канализационный

Можно установить плановую периодичность сервисного и профилактического обслуживания, не дожидаясь критического наполнения жироулавливателя, например, раз в месяц, а для больших цистерн на предприятиях — один раз в полгода. Если датчика нет, то уровень жиромассы определяется с помощью щупа.

Очистка канализационных сепараторов может осуществляться вручную и автоматическим способом. Небольшой контейнер в подвале на 100 л чистится аналогично бытовому, а вкопанный в землю агрегат большого объёма — по отдельной технологии:

  1. Если жироулавливатель снабжён встроенным электронасосом, то его необходимо обесточить.

  2. Открыть крышку ёмкости и откачать содержимое вместе с жировой массой с помощью вакуумного насоса, а для крупных подземных сепараторов понадобится ассенизаторская машина.

  3. Промыть отстойник сильным напором воды. Контейнер, стоящий в помещении, рекомендуется обработать паром для устранения неприятных запахов.

  4. Осмотреть камеру и патрубки, при необходимости дополнительно очистить руками.

Проверяющие органы всегда смотрят на наличие документов, подтверждающих регулярное обслуживание оборудования и его соответствие санитарным нормам. Поэтому для крупных жироуловителей целесообразно заключить договор на постоянной основе с ассенизаторской компанией и получать акты об утилизации жира и промывке системы.

При правильном уходе и очистке жироулавливатель не доставит хлопот и будет работать эффективно в течение 30–35 лет. Канализационная система также станет гораздо чище, септик не будет засоряться и прослужит дольше, что в результате принесёт ощутимую финансовую выгоду.

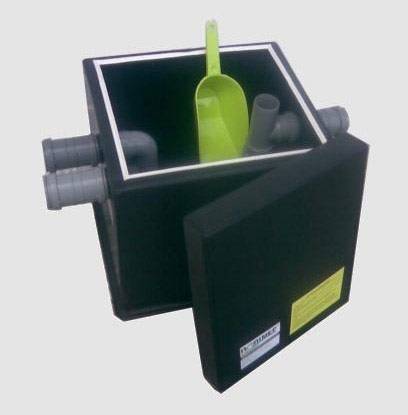

Как делать очистку жироуловителя?

Бытовые устройства, установленные внутри дома, очищаются ручным способом. Для этой цели сепараторы комплектуются специальной лопаткой. Процесс этот довольно простой, не занимает много времени, но несколько неприятный. Алгоритм действий следующий:

  • Открываем верхнюю крышку.
  • Собираем лопаткой скопившийся жир. Следует заметить, что отходы жиров при разгрузке жироуловителей подлежат обязательной утилизации, но эти нормы на бытовые устройства пока не распространяются.
  • Проверяем патрубки и, если необходимо, удаляем из них скопившиеся крупные частицы.
  • Удаляем со дна скопившийся осадок. Чистить можно с использованием любого моющего средства.
  • Промываем систему горячей водой, позволит удалить из труб частицы жира и масла, способные привести к засорению.
  • Закрываем крышку и продолжаем дальнейшую эксплуатацию сепаратора.

Для откачки скопления жиров с уличного сепаратора потребуется привлечение спецтехники.

Чистка должна проводиться регулярно, в противном случае велика вероятность засора системы.

Изобретение для устранения засоров

Жироуловитель способен стать настоящим спасением для тех, кто постоянно сталкивается с засорением канализации на кухне. Приспособление состоит из нескольких частей, выполняет определённую задачу, действуя по-особому.

Функция жироуловителя

Перед устройством, называемым жироуловителем, стоит одна задача — отделять жир от воды. Приспособление присоединяется к трубам канализации и предохраняет от образования жировых пробок.

Жировитель под кухонной мойкой позволяет всегда держать трубы в чистоте

Жироуловитель добросовестно функционирует благодаря особым составляющим:

  • входному патрубку;
  • перегородке;
  • выходному патрубку в виде тройника.

Все элементы, способствующие отсеиванию от воды жира, заключают в короб из пластика. При этом патрубки для входа и выброса воды устанавливают так, чтобы они частично находились вне корпуса.

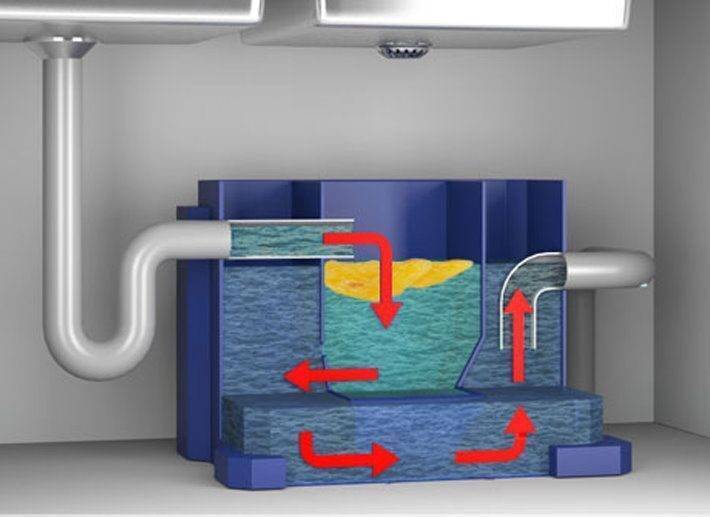

Принцип действия устройства

Жироуловитель функционирует следующим образом:

  1. Входной патрубок принимает жидкость, вытекающую из мойки на кухне.
  2. Первичная камера наполняется грязной водой. Собранная жидкость частично очищается, при этом жир уносит вверх, где он останется благодаря установленной перегородке. Высота этого барьера ограничена, она занимает лишь две трети размера короба.
  3. Через перегородку вода, избавленная от жира, попадает в очередное отделение корпуса.
  4. Из второй камеры жидкость по дну короба перетекает в выходной патрубок в виде тройника. Оттуда очищенная вода направляется в канализационную трубу.
Популярные статьи  Переоборудовал гараж в квартиру, теперь ночую там и работаю

Благодаря особому передвижению жидкости жир оказазывается заблокированным в ящике

В результате прохождения воды по специальным секциям жир собирается на поверхности рабочей среды, объём которой остаётся неизменным.

Это интересно: Как сделать выгребную яму своими руками – варианты конструкций и этапы монтажа

Что предлагает рынок?

Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:

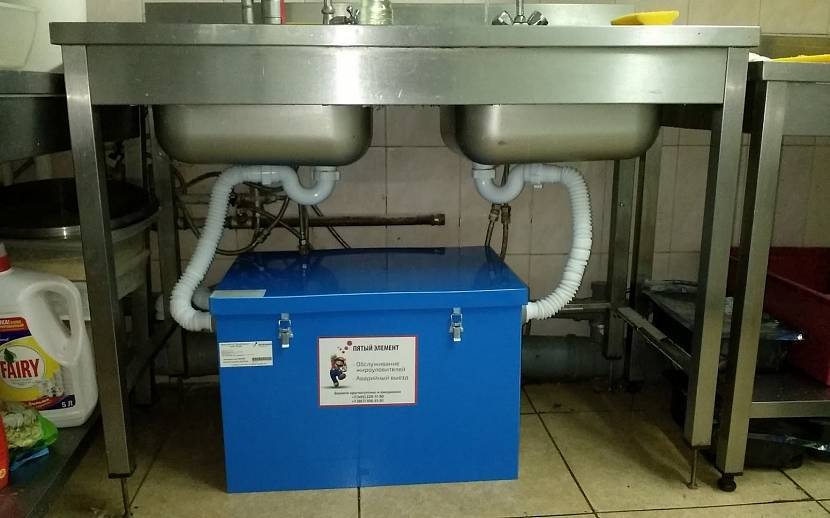

  1. Продукция компании «Пятый элемент». Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).
  2. Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
  3. Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
  4. Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.

В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.

Жироуловитель «Hydrig»

В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.

Это интересно: Акриловая или чугунная ванна: какой вариант лучше и как выбрать?

Варианты бытовых жироловок

Материал

Для  его изготовления можно использовать такие материалы, как:

  • стеклопластик;
  • сталь;
  • полипропилен;
  • пищевой пластик.

Вышеописанный материал можно использовать для изготовления корпуса изделия. Также потребуется силикон сантехнический, клей строительный, материалы из термопластика диаметром 5 см:

  • тройник;
  • часть трубы;
  • колено.

Чаще всего при изготовлении используется пластик или стеклопластик. Эти материалы удобны в работе, их срок использования достаточно большой при невысокой стоимости.

Определение габаритов

В первую очередь следует определить производительность жироуловителя. Для этого надо воспользоваться следующей формулой:

  • P = n * S, где
  • P – производительность (л/с);
  • n – количество моек;
  • S – скорость, с которой подаётся вода (как правило, 0,1 л/с).

Затем следует определить требуемый объем установки. Для этого надо использовать формулу:

  • V = 60* P * t, где
  • V – объем;
  • P – вычисленная выше производительность установки;
  • t – усреднённая величина оседания жирных кислот (как правило, 6 мин)

Изготовление

Чертеж и видео находятся в конце статьи, а пока разберемся, из чего он состоит

  1. Емкость для отстаивания сточных вод, состоящая из нескольких частей-отсеков;
  2. Трубка (гибкая, гофрированная), которая соединяет мойку с жироуловителем;
  3. Трубка (гибкая, гофрированная), предназначенная для слива воды в канализацию;
  4. Специальная ёмкость-накопитель для жира;
  5. Герметичная крышка, необходимая для предотвращения выхода запаха.

Установка

В первую очередь надо определить, достаточно ли места под мойкой. Как правило, под ней хранится много бытовых кухонных и других предметов. Желательно для них определить новое место хранения или произвести утилизацию.

Практически все на кухне устанавливают мебельный гарнитур, стараясь закрыть мойку дверцей. Для корректной работы и удобства его последующего обслуживания, при установке жироулавливателя своими руками необходимо предусмотреть отступ от стены минимум 2 см.

Поверхность дна тумбы мебельного гарнитура должна быть ровной и установлена без наклона. В ином случае масла и жир будут переливаться, и работы по очистке невозможно будет провести качественно. После выполнения всех вышеуказанных действий можно приступать к установке.

Порядок работы:

  1. Расположите жироловку под мойку;
  2. Соедините раковину с отверстием изделия с помощью гибких труб (гофрированных). Необходимо следить за правильной ориентацией жироулавливателя. Производить соединение надо со стороны на большей части коробки установки, т. к. именно там будет скапливаться жир;
  3. Соединяем с канализацией теми же гибкими трубками (гофрированными).

Во время работ по монтажу надо использовать герметик. Это надёжнее закрепит стыковку установки и гибких труб, что позволит избежать подтекания и выхода неприятного запаха, который обязательно будет образовываться.

Это интересно: Установка скважинного адаптера своими руками — правила обустройства и монтажа

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
