Розетки на кухне: расположение, схемы и особенности конструкций

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Основные принципы размещения кухонных розеток

Есть несколько принципов, позволяющих обеспечить правильное расположение розеток на кухне:

  • В устройствах, включающих несколько гнезд, есть допустимая общая мощность. Этот показатель необходимо учитывать при выборе подключаемой техники. Агрегаты с высоким потреблением электроэнергии к одной розетке не подсоединяются.
  • При проведении линий электропитания кухня делится на зоны с учетом размещения приборов. В целях безопасности общая расчетная мощность удваивается для создания оптимального запаса.

Розетки на кухне: расположение, схемы и особенности конструкций

Кухня делится на зоны с учетом размещения приборов

  • Агрегаты с металлическими корпусами должны заземляться, подключаться через автоматические выключатели, УЗО.
  • Розетки для духовых шкафов, холодильников, вытяжек, посудомоек размещаются на расстоянии от 20 см, сбоку от техники.
  • Источники тока, находящиеся в рабочей зоне, монтируются в местах, недоступных для брызг жира, воды.
  • При наличии около розеток коммуникаций отопления, водоснабжения, необходимо в монтаже использовать резиновые уплотнители, закрывать источники тока крышками. Это исключит короткое замыкание в случае аварийного повреждения трубопровода.

Розетки на кухне: расположение, схемы и особенности конструкций

Розетки для кухни с крышками

Для того чтобы узнать, сколько нужно розеток на кухню, следует знать особенности маркировки изделий. Если на них указано 10А, модели рассчитаны на 2,2 киловатта. К устройствам с маркировкой 16А можно подключать приборы мощностью 3,5 кВт.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Популярные статьи  Фото-обои для зала: эффектный акцент в дизайне помещения

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Популярные статьи  Варианты отделки кухни: фото, выбор дизайна и материалов

Розетки на кухне: расположение, схемы и особенности конструкций

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

Розетки на кухне: расположение, схемы и особенности конструкций

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

Розетки на кухне: расположение, схемы и особенности конструкций

Розетки на кухне: расположение, схемы и особенности конструкций

Розетки на кухне: расположение, схемы и особенности конструкций

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

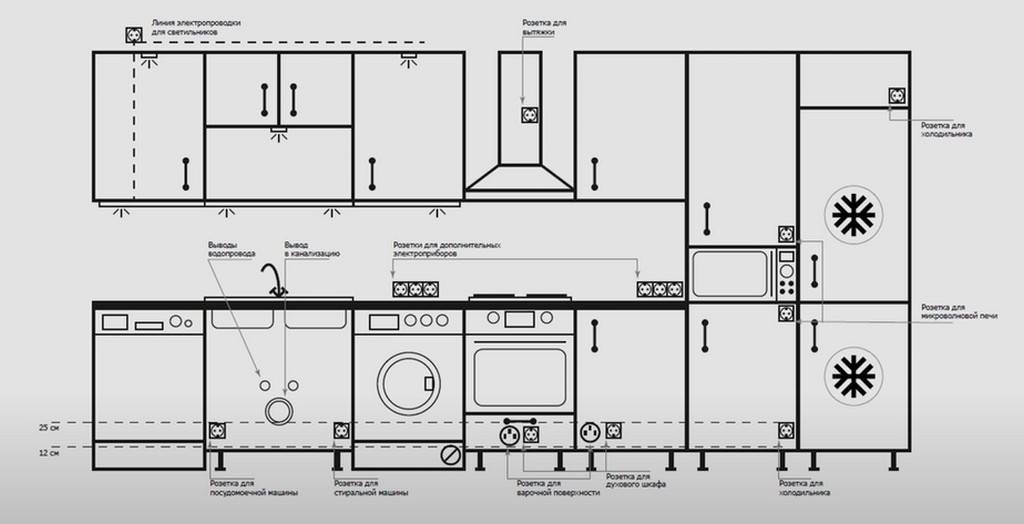

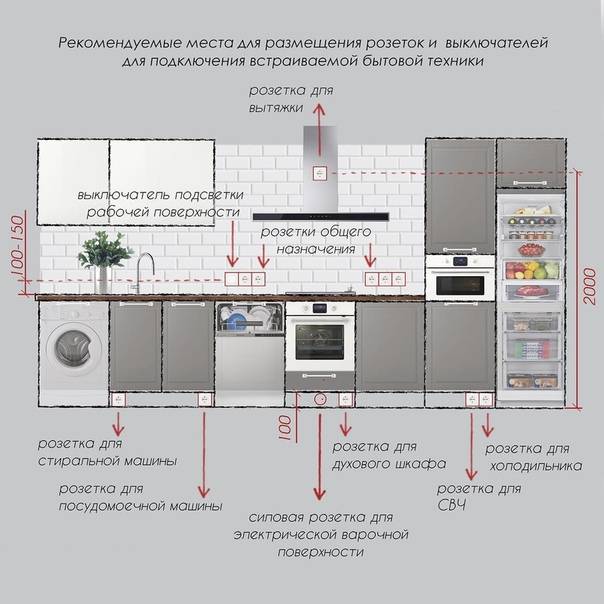

Расстояния и схема расположения розеток на кухне

При составлении схемы расположения электророзеток на кухне стоит предварительно определиться, где будет установлена бытовая техника. Исходя из эргономики, а также стандартов изготовления кухонной мебели, сложилась трехуровневая схема размещения розеток. Каждый уровень соответствует определенному виду техники:

  • Первый (нижний). Соответствует расположению розеток на высоте в 100-150 мм от пола, к нему подключаются крупногабаритные приборы, а также встраиваемая техника, которую не планируется часто отключать. Ниже устанавливать не рекомендуется, ниже обычно идет прокладка труб отопления, канализации и водопровода. Такие подключения лучше делать блоками по 2-3 места на один вывод с кабелем сечением 4-6 мм, а можно сделать силовую розетку на два вывода для мощных потребителей. Модели лучше выбирать внутренние с закрывающимися крышками. Если гнездом не пользуются оно просто закрывается крышкой, что также повышает безопасность, ограждая колодки от мусора и насекомых.
  • Средний уровень. Соответствует размещению розеток на фартуке на высоте 110-120 см от пола (выше поверхности стола на 100-150 мм), он предназначен для мелкой бытовой техники – чайника, миксера, комбайна или тостера. Такие размеры продиктованы тем что высота поверхности рабочего стола составляет 80 см, примерно 10-15 см требуется, для того чтобы обезопасить разъем от попадания в воды и брызг. Расположить розетку можно блоками по 3-4 разъема. Лучше использовать встраиваемые монтажные коробки, а сами разъемы ставить в один ряд — пользуясь вилками с боковым входом кабеля включать вилки в гнезда, расположенные друг над другом очень неудобно.

Расположение в три уровня

На верхнем ярусе (1,9-2 м от пола) производится установка розеточных групп для нестандартных подключений в виде кондиционера, вытяжки или бойлер устанавливаемого под потолком кухни, может использоваться открытый тип прокладки кабеля в кабельном коробе и накладные розетки.

Отдельный кабель выделяется для электрической плиты, этот прибор потребляет больше всего энергии. Стиральную и посудомоечную машины допустимо подключать в одну линию к автомату в 20 ампер, если их общая мощность не более 4 кВт. Однако включать машины одновременно не рекомендуется. Распределение точек подключения в три линии упрощает монтаж. Для каждого уровня заводятся кабели разного сечения, подсоединяющийся к отдельным автоматам.

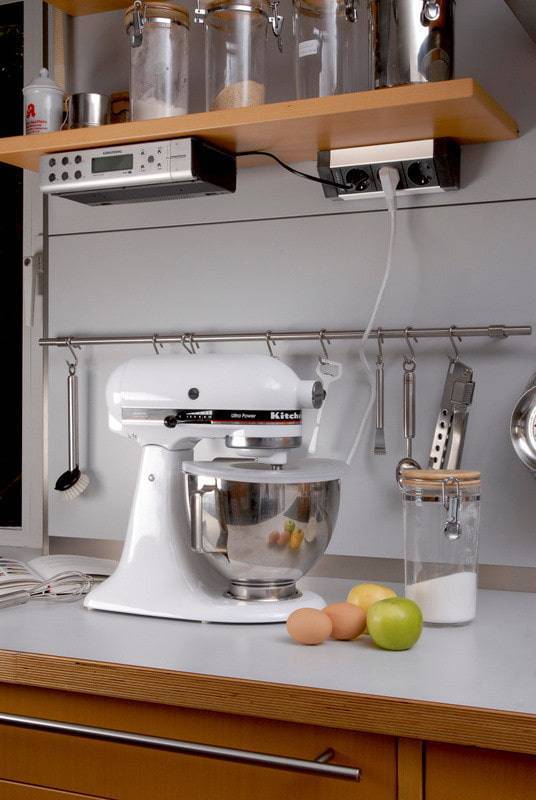

Установка розеток на кухне на фартуке

Допускается использование одной точки для нескольких мелких электроприборов невысокой мощности. Для этого необходимо, чтобы общее число потребляемой энергии не превышало потенциал источника питания.

В среднем изделия российского производства рассчитаны на 1300 Вт по мощности, отдельные бренды импортных розеток имеют возможность выдерживать до 3500 Вт.

Розетки на кухне: расположение, схемы и особенности конструкций

Электроприборы, обладающие высокой мощностью, в обязательном порядке запитываются к индивидуальным источникам электропитания. При проектировании электропроводки в кухне следует предусмотреть, что холодильник, духовой шкаф, посудомоечная машина и телевизор будут иметь раздельные точки питания.

Розетки на кухне: расположение, схемы и особенности конструкций

Работы по монтажу электропроводки, штепселей и пр. требуют надлежащей квалификации, и проводить их должен специалист, имеющий допуск к данному виду деятельности.

При проектировании размещения точек питания и осуществлении закупок необходимых расходных материалов следует сделать запас, а также учесть, что розетки с автоматическим отключением, встроенным в механизм, при возникновении утечки электротока, самостоятельно прекратят питание и предотвратят возникновение аварийной ситуации.

Розетки на кухне: расположение, схемы и особенности конструкций

Как установить розетку на фартук кухни

Фартуки из стекла, пользующиеся возрастающим спросом среди покупателей, налагают одно существенное ограничение. На стадии заказа изделия и согласования его формы и размеров, нужно сразу точно просчитать, сколько и какого размера розеток необходимо будет установить при финишном монтаже стекла.

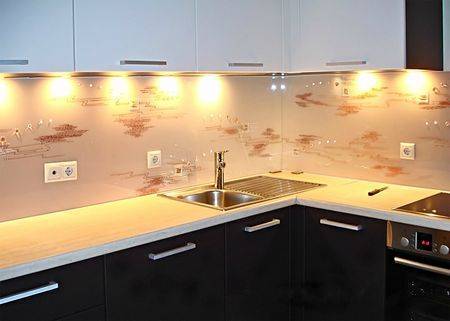

Розетки на кухне: расположение, схемы и особенности конструкций

Стеклянные фартуки обладают рядом ценных качеств, таких как расширение пространства, придание яркого декоративного эффекта, простота ухода и содержания в чистоте, однако, если не предусмотреть все нюансы заблаговременно, в дальнейшем уже нельзя будет вносить никаких корректив по добавлению новых точек электропитания. Внешний вид стеклянных фартуков с размещенными на них розетками представлен на фото.

Розетки на кухне: расположение, схемы и особенности конструкций

Вывод розеток на фартук в большинстве остальных случаев сводится к следующей последовательности действий:

На стадии, предшествующей монтажу фартука, необходимо вырезать углубления в поверхности стены, куда вставляются подрозетники и подводится проводка;
Монтаж облицовки фартука, который может быть выполнен самостоятельно, если иное не оговорено с производителем фартука (как в случае со стеклянными вариантами);
При определении мест расположения розеток следует уделить внимание тому, чтобы они не нарушали узор или рисунок на поверхности декоративного защитного фартука;
Следующим этапом является монтаж и подведение питания в подготовленный подрозетник;
Далее следует обесточить кухню;
Установить розеточные коробки в подрозетники поможет использование вспомогательного инструмента;
Затем следует выполнить подключение к проводке и проверить работу соединения;
При необходимости кабель закрывается шпатлевкой в штробе, либо изолируется иным способом;
На финальном этапе прикручивается розетка и включается электропитание.

Розетки на кухне: расположение, схемы и особенности конструкций

Освоение указанного алгоритма действий позволяет понять, что сделать розетку на фартуке можно своими силами, при выполнении главного правила установки любого электрооборудования – точное следование требованиям основ техники безопасности и нормативам безопасности электрической.

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

Популярные статьи  Перила для лестницы из металла: надежно, красиво, привлекательно

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
