Общие правила безопасности

Понятно, что для безопасного использования бытовых приборов и вспомогательного оборудования нужно соблюдать тривиальные правила безопасности во время подключения, отключения электроприбора к розетке.

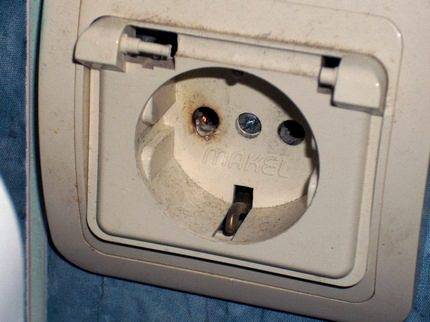

Например, перед включением штепселя в розетку, осмотреть полость розеточного разъёма и удостовериться, что в розетке нет посторонних предметов, а также отсутствует гарь и “тёмные” пятна на поверхности розетки и возле неё на поверхности стены, где она установлена.

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать
Если на поверхности видны явные признаки “подгорания”, нужно немедленно прекратить любые попытки подключения электрического устройства в сеть и выключить пакетник. После произвести замену розетки

Далее осмотреть сам провод электроприбора и штепсель, проверить отсутствие оголённых частей провода и потемнения на кабеле. В случае обнаружения вышеуказанных факторов, отказаться от использования этого электроприбора, вызвать специалиста. Или самому проверить неисправность, если есть соответствующие навыки.

Во время отключения штепселя от розетки, рекомендуется придерживать свободной рукой поверхность внешней панели розетки и плавно вытаскивать штепсель из розетки. Если резко “выдернуть” штепсель из розетки, можно “вырвать” клеммник с гнезда.

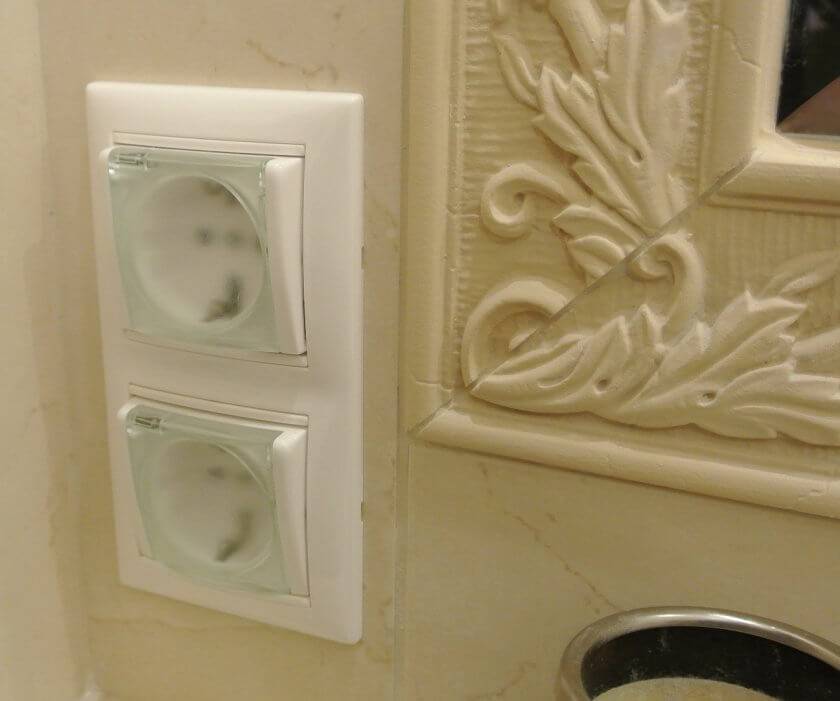

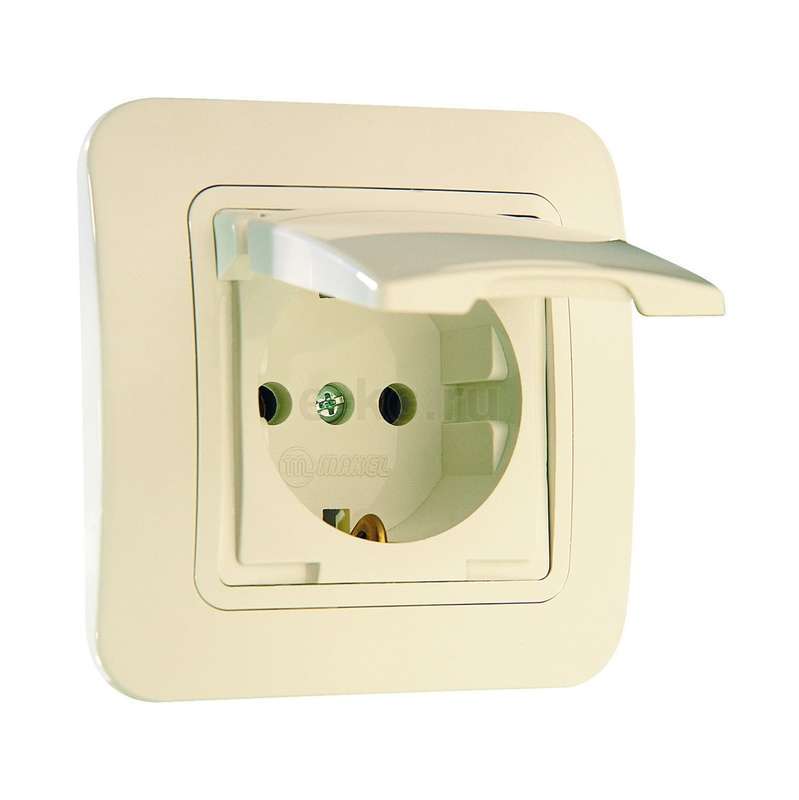

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать
Ни в коем случае не пытайтесь вернуть розетку на место. Сначала нужно выключить электрическую сеть на распределительном щитке, после отключить прибор, снять внешнюю панель розетки и только потом возвращать клеммник в гнездо розетки

Всем известно, что вода является великолепным веществом для передачи электрического заряда, следовательно необходимо избегать любого контакта влаги с токопроводящим элементом сети, коим и есть розетка. Хоть сама розетка и защищена от влаги, это не значит, что электричество не способно повлиять на здоровье человека.

Если вы обнаружили воду вблизи розетки, настоятельно рекомендуем полностью отключить сеть питания во всём помещении, например, на распределительном щетке, вызвать специалиста.

Маркировка IP и NEMA/UL: расшифровка

При выборе штепсельной розетки обратите внимание, для какого помещения одна предназначена. К примеру, требования к изделию для ванной комнаты и зала будут отличаться. В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств

В первом случае нужен водостойкий вариант, а во втором — стандартная розетка без особых излишеств.

Для удобства применяется два вида маркировки:

  1. IP — расшифровывается как Internetional Perfection (международная защита). Применяется почти во всех странах мира.
  2. NEMA/UL — National Electrical Manufacturers Association или Национальная ассоциация производителей электроэнергии. Используется в большей части в США, но иногда используется и в Европе.

После буквенных обозначений идут цифры, которые показывают степень защиты от влаги и пыли. Ниже приведем расшифровку для каждого из видов маркировки.

Расшифровка IP

Возле буквенного обозначения IP ставится две цифры. Первая показывает пыле-, а вторая влагозащищенность.

Для примера рассмотрим IP XY, где X и Y — цифры от 0 до 6 в первом случае и от 0 до 8 во втором.

Расшифровка Х (пылезащищенность):

  • 0 — нет защиты;
  • 1 — не пропускает частицы размером более 5 см;
  • 2 — защищает от случайного проникновения твердых тел величиной до 1,25 см (защита пальцев);
  • 3 — защита от тел величиной свыше 2,5 мм (кабель, провод, инструмент);
  • 4 — исключает проникновение элементов больше 1 мм (спицы, пинцеты, тонкие провода);
  • 5 — защита от пыли;
  • 6 — максимальная пылезащищенность, в том числе от самых мелких элементов.

Расшифровка Y (влагозащита):

  • 0 — нет защиты;
  • 1 — предотвращение вертикального падения воды;
  • 2 — защита от попадания внутрь капель при падении под углом до 15 градусов;
  • 3 — устойчивость к каплям, падающим под углом до 60 градусов;
  • 4 — защита от попадания брызг (без привязки к углу);
  • 5 — стойкость к водной струе под разным углом;
  • 6 — исключение попадания воды при сильном и частом воздействии (к примеру, морских волн);
  • 7 — сохранение герметичности при работе под водой на глубине до одного метра;
  • 8 — защита от воды при погружении более чем на метр;
  • 9 — предотвращение КЗ даже при долгом погружении вне зависимости от давления.

Иногда в этой маркировке применяется еще одна цифра, которая показывает ударостойкость корпуса.

Такая особенность характерна для промышленной сфере, но в бытовом секторе это не имеет большого значения.

После цифр могут стоять еще буквы:

  • W — дополнительные средства защиты;
  • М — пройдена проверка от попадания воды;
  • S — проверка выполнена в нерабочем состоянии при попадании влаги;
  • H — устройство высокого напряжения и т. д.

Для примера самая простая розетка имеет обозначение IP 30. Это означает, что она не пропускает тела размером больше 2,5 мм и не защищает от влаги. Для «влажных» комнат или монтажа на улице необходимо искать более надежные варианты.

Маркировка NEMA/UL: расшифровка

Как отмечалось, эта маркировка применяется в США и в редких случаях на территории Европы. Здесь при обозначении используется цифра и буква. Приведем краткую расшифровку и соответствие с IP.

Значение цифр после маркировки Nema:

  • 1 (IP 20, 30) — защищена от грязи, прикосновения пальцами;
  • 2 (IP 21, 31) — используется в помещениях, где имеется риск попадания грязи и влаги на поверхность;
  • 3 (IP 64) — применяется для монтажа вне помещения, защищена от временного воздействия тонкой пыли, влаги и обледенения;
  • 3R (IP 32, 34) — выдерживает временное обледенение и попадание осадков;
  • 3S (IP 64) — защищена от действия осадков, пыли, ветра, снега и обледенения без потери функциональности;
  • 4 (IP 56, 65, 66) — применяется для установки вне помещения и возле дороги, где имеется риск попадания воды или грязи;
  • 4X (IP 56, 65, 66) — выдерживает сильные осадки, ветер, пыль, струи воды, обледенение без риска коррозии;
  • 6 и 6P (IP 65, 66, 67) — подходит для работы под водой длительные временные промежутки, но на небольшой глубине;
  • 11 — для объектов с агрессивной средой и риском появления коррозии;
  • 12 и 12K (IP 52, 65) — применяется для внутреннего монтажа, имеется защита от грязи, пыли и капель жидкости;
  • 13 (IP 54, 65) — для установки внутри помещений, где имеется риск попадания грязи, пыли, воды, масла, охладителей.

Имея под рукой такую информацию, проще выбрать штепсельную розетку и не ошибиться со степенью защиты.

Заземление и УЗО

Заземление – важнейшая часть безопасность при монтаже любой электропроводки, а в ванной комнате – тем более. Что же делать жильцам старых домов, в которых нет в наличии контура заземления? На самом деле он там есть, поскольку все электрические системы заземляют в обязательном порядке.

Если бы это было не так, электроаварии в жилых домах случались бы значительно чаще.

На щитке электропитания, где подключен электросчетчик (обычно он находится в подъезде) нужно найти винтики в металлическом корпусе. Они и являются искомым контуром заземления.

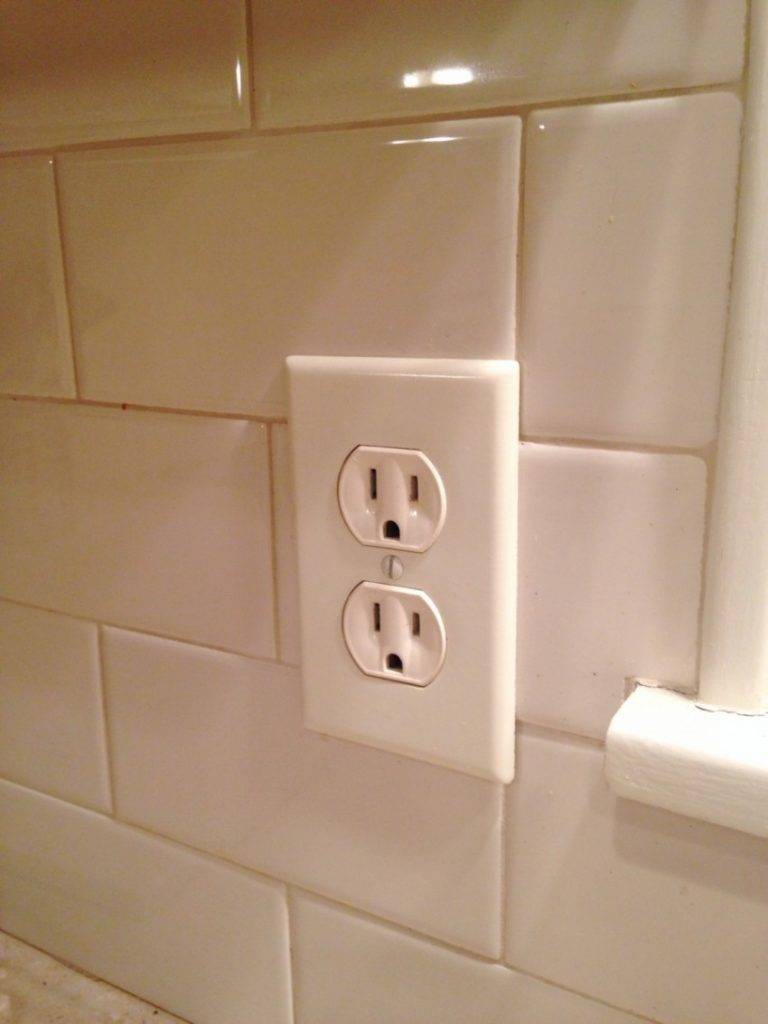

Влагозащищенные розетки: обзор возможностей, где использовать и как подобратьНужно только соединить индивидуальный щиток электропитания квартиры с этим контуром с помощью одножильного провода. Как вариант, заземление можно подключить прямо к распределительной коробке ванной комнаты.

Иногда можно встретить рекомендации по установке заземления на арматуру здания или к металлическим трубам в доме. Но если при строительстве дома система уравнивания потенциалов не была предусмотрена, эта мера будет бесполезной и даже опасной.

Неправильное заземление может вызвать короткое замыкание или привести к электротравме.

Установка УЗО – устройства защитного отключения – даже не обсуждается, она обязательна. Это устройство моментально реагирует на изменение разницы потенциалов между фазой и нулевым проводом. Электроэнергия на этой части электрической проводки происходит моментально, что позволяет избежать аварии, поломки техники и травм.

Специалисты рекомендуют брать для ванной комнаты УЗО примерно на 30 мА. Практика показывает, что сочетание стиральной машины-автомата и УЗО на 10 мА нередко приводит к ложным срабатываниям защитного устройства.

Для мощных электроприборов рекомендуется также установить автоматические выключатели. Для бойлера или стиральной машины-автомата можно использовать такое устройство на 16А. Для электроприборов малой мощности такая защитная мера не обязательна. Любые соединители проводов, даже спрятанные под слоем кафельной плитки, в ванной комнате не допускаются.

Все соединения необходимо выполнять за пределами санузла и тщательно изолировать, в том числе и распределительную проводку.

Всё, что вам надо знать про влагозащищённые розетки и выключатели нового поколения

Главная / Советы и идеи / Гид по выбору / Всё, что вам надо знать про влагозащищённые розетки и выключатели нового поколения

Популярные статьи  Ремонт металлических входных дверей: как самостоятельно починить полотно

Карина Кавьяр, Roomble.com Mon, 01 Oct 2018 05:00:10 +0300

Розетки и выключатели на балконе, в летней беседке, гараже или даже просто во дворе перестали быть чем-то из ряда вон выходящим. Это удобно и функционально. Главное — выбрать подходящие модели, надёжно защищённые от ударов, пыли и влаги

Разбираемся, почему это важно, как не запутаться в степенях защиты и на что стоит обратить внимание

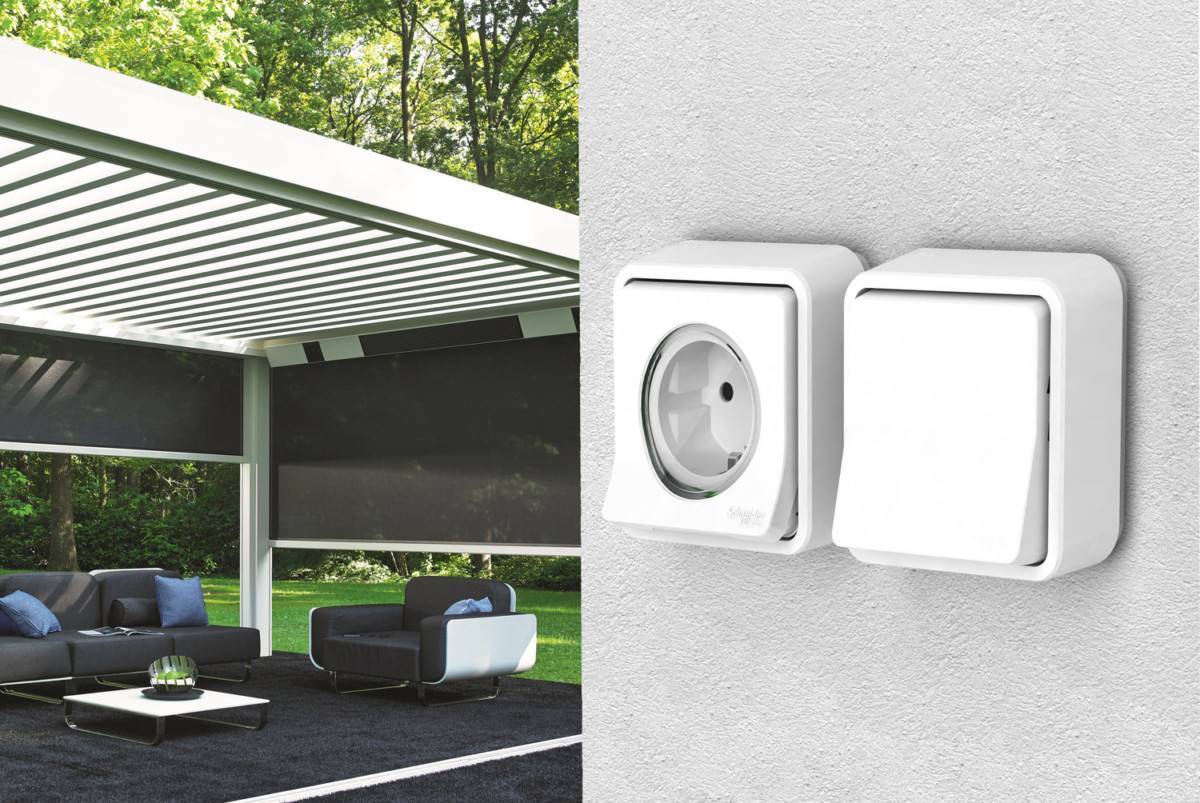

Электричество давно вышло за пределы наших домов и квартир. Мы хотим использовать необходимые нам устройства и технику везде, не опасаясь за их и тем более за свою безопасность. Современные розетки и выключатели, которые можно установить практически где угодно, дают нам такую возможность.

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Правда, здесь нас подстерегает опасность: если внутрь попадёт вода, частицы грязи или пыли, то в лучшем случае электроустановочное изделие (ЭУИ) просто перестанет работать, а в худшем — это спровоцирует короткое замыкание или даже возгорание. Риск подобного исхода возрастает, если ЭУИ располагаются вне жилых помещений

Чтобы устранить эту опасность, нужно обратить внимание на модели розеток и выключателей с высокой степенью защиты и подобрать красивое решение по приемлемой стоимости

И это вполне реально!

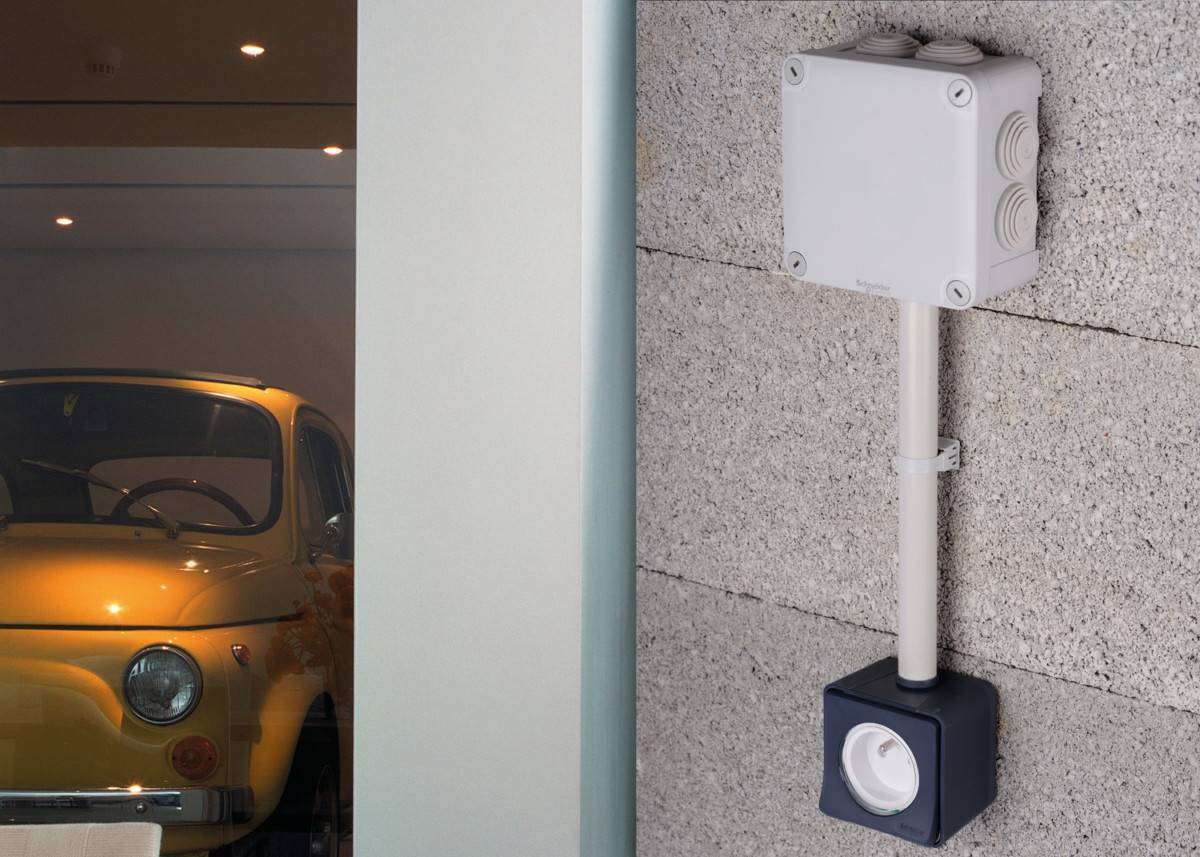

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Какие ЭУИ вам нужны

Все электроустановочные изделия соответствуют определённой степени защиты, которая обозначается специальной маркировкой: буквами IP (Ingress protection Rating) и двумя цифрами. Это система кодификации, которая показывает, насколько корпус изделия непроницаем для попадания твёрдых частиц (первая цифра) и воды (вторая цифра) на токоведущие части. Чем выше цифры, тем надёжнее защищён механизм.

Степень защиты IP55 — оптимальный выбор, если вы хотите избавиться от волнений по поводу безопасности. Правда, найти такие розетки и выключатели в привлекательном дизайне по доступной цене долгое время было не так-то просто. Именно поэтому компания Schneider Electric разработала Mureva Styl — новую серию электроустановочных изделий, которые сочетают всё необходимое: нужную степень влагозащиты, высокую ударопрочность (IK08), эргономичность и изящество.

Это инновационные продукты для скрытого и наружного монтажа, а система защиты IP55 в скрытом монтаже со стильным дизайном представлена в антрацитовом и белом оттенке.

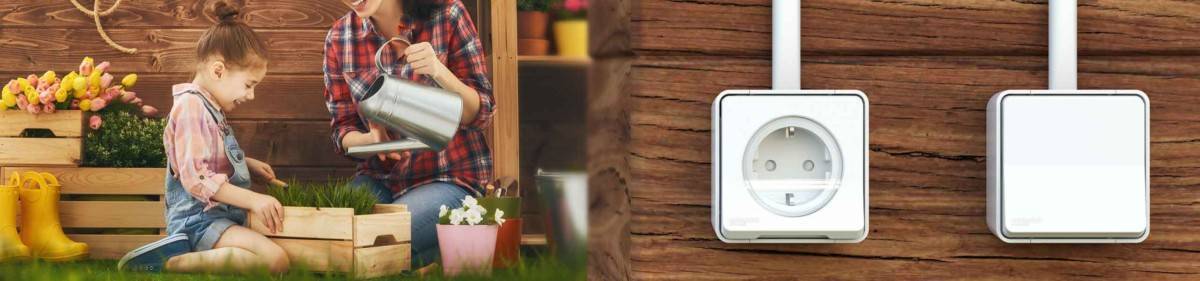

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

IP55 против IP44. Что выбрать

Для начала разберёмся, действительно ли вам необходимы настолько прочные ЭУИ, если вы, например, всего лишь хотите установить пару розеток в гараже или на балконе. Сегодня в магазинах представлено множество более экономичных моделей IP44. Почему же они не подходят?

Дело в том, что розетки и выключатели IP44 защищены только от водных брызг, то есть от случайного попадания небольшого количества влаги. Они могут подойти, если, например, вы хотите использовать фен или бритву в ванной комнате, но дождя, снега или большого количества пыли, увы, не выдержат. По сути, розетка защищена только специальной шторкой, она закрывает контакты тогда, когда вы не пользуетесь розеткой.

А вот изделиям со степенью защиты IP55 не страшны ни повышенная влажность, ни пыль, ни грязь. Они будут отлично работать и летом, и зимой

Важно только устанавливать их выше предполагаемого уровня снега, в остальном же ограничений практически нет. Именно в этом заключается главное преимущество линейки Mureva Styl

Эти изделия можно установить на внешней стороне беседки, на заборе или даже на крыше — они не подведут. Вода не попадёт внутрь при любом типе монтажа, а удобная крышка позволит отличить розетку от выключателя.

Источник

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке.

Разберем возможности каждой зоны.

Если в ванной комнате установлены перегородки или сделаны ниши, предотвращающие регулярное попадание водных брызг на корпус электрических точек, требования к монтажу более мягкие. Например, можно обойтись без предохраняющей крышки.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.

При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

  • не менее 10 см – расстояние до дверных и оконных проемов;
  • не менее 15 см – расстояние до потолка;
  • 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии, а в некоторых случаях – и выделенные электромагистрали с отдельным УЗО.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки.

Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. Любой провод, находящийся за пределами канала «монтажная коробка/розеточный блок», может стать причиной аварии.

По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками. Но в этом случае провода желательно поместить внутрь защитных рукавов (неметаллических). Это относится ко всем типам изделий: ВВГнг, ВВГ и даже NYM.

Несколько слов о типе проводки. Для ванных комнат наиболее безопасной считается внутренняя, расположенная в штробах под облицовкой. Наружная также используется, но крайне редко, так как она характерна для ванн в деревянных домах. Прикрыть провода можно пластиковыми коробами из негорючего материала.

Степень защиты оболочки

Защита оболочки или корпуса любого устройства, которое имеет внутри себя электрические детали/элементы, является одной из главных характеристик готового изделия согласно международных стандартов IEC60529 (DIN40050, ГОСТ14254).

В любом случае, каждый бытовой электрический прибор и промышленное оборудование должно иметь определённую степень защиты оболочки, которая определяется стандартизированным 4-символьным кодом IPХХ, где:

IP – означает само понятие уровня защиты оборудования;
первый числовой символ Х устанавливает степень защиты от проникновения пыли и частиц;
второй числовой символ Х устанавливает степень зашиты от проникновения влаги и воды.

Популярные статьи  Лак для паркета — какой выбрать: особенности разных моделей

Кроме того, в маркировке оборудования существует ещё один буквенный дополнительный символ, который говорит о степени зашиты человека от доступа к опасным деталям и частям этого же оборудования. Но в отношении влагозащищенный розеток он не используется.

Влагозащищенные розетки: обзор возможностей, где использовать и как подобрать

Таблица маркировки уровня защиты оболочки является практическим руководством для выбора уровня IP. Достаточно определить, какой тип защиты оболочки нужен (+)

Для первого числового символа имеем 7 уровней защиты:

0 – защита отсутствует;
1-4 – защита от больших тел (кусков провода, частей кабеля, остатков изоляции, гаек, шайб, болтов) и органических частиц (камней, земли, песка) диаметром свыше 1 мм;
5 – защита от пыли, существует вероятность проникновения частиц внутрь устройства, которая не нарушает его нормальную эксплуатацию;
6 – защита от пыли, частицы не проникают внутрь устройства.

Для второго числового символа имеем 9 уровней защиты, но нас интересуют только варианты с 3 до 6:

3 и 4- защиты от брызг и капель дождя;
5 – защита от водяной струи, которая не нарушает его нормальную эксплуатацию;
6 – защита от сильной водяной струи, которая не нарушает его нормальную эксплуатацию.

Для влагоустойчивых розеток, которые монтируются в помещении, существует несколько типичных маркировок защиты оболочки, например, IP44 или IP45.

Для уличных влагоустойчивых розеток открытого типа – IP54/55, но наиболее распространёнными и широко использованным являются маркировки класса IP65/66, которые и рекомендуется приобретать для внешнего применения.
