Токарный станок по дереву: устройство, характеристики и обзор моделей

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

  • Ручной фрезер.
  • Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
  • Болты.
  • Упорные бруски.
  • Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

  • Станина.
  • Передняя, задняя бабка.
  • Электрический двигатель.
  • Ведущий, ведомый центр.
  • Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

  • Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
  • Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
  • Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
  • На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

  • Основным узлом является лишний в мастерской ручной фрезер.
  • Для его установки требуется поверхность из фанеры.
  • Делаются отверстия и ставятся бруски для крепления.
  • Крепятся бруски саморезами, которые надежно фиксируют устройства.
  • Для резания заготовки, площадка должна с легкостью двигаться по станине.
  • При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
  • Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
  • Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки.
Совпадение линий трубы и оборудования является важным плюсом.
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
Бруски несущей поверхности должны легко двигаться и скользить

Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Популярные статьи  Строительство домов из пеноблоков: очевидные достоинства и скрытые недостатки

Комплектация

Для начинающего столяра аппарат комплектуется полным набором инструмента (майзели, рейеры). Само устройство состоит из электромотора, блока управления, станины, а также из прочих удерживающих и защитных механизмов. Рассмотрим самые главные из этих узлов подробнее.

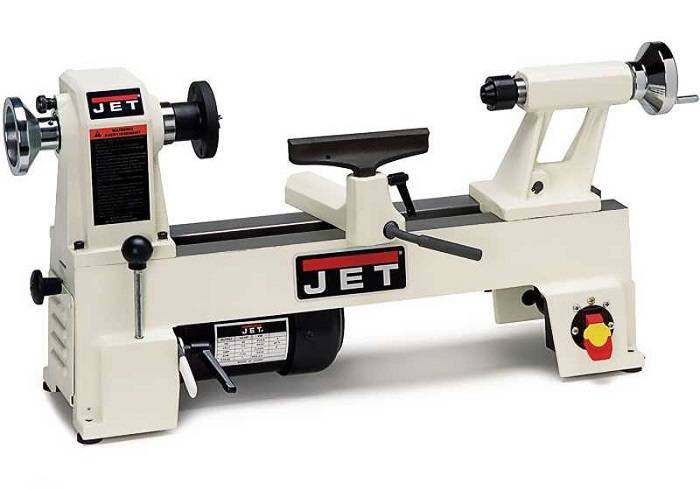

Токарный станок по дереву: устройство, характеристики и обзор моделей

Фронтальная бабка агрегата

Передняя бабка станка служит для закрепления и удержания детали во время работы двигателя. Она представляет собой фасонный корпус, вылитый из чугуна, в котором соосно расточены два отверстия для радиальных сферических подшипников.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Задний элемент

Задний элемент или задняя бабка служит опорой при закреплении длинных заготовок, патрона для сверл, самих сверл, а также прочих инструментов для обработки дерева.

Задняя бабка состоит из корпуса со встроенной пинолью, который скользит по станине для регулировки длины. Необходимую длину фиксируют при помощи специального болта, удерживающий задний элемент в нужном положении.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Основные и съемные приспособления

На СТД-120м можно установить съемные приспособления, для выполнения разных задач:

  • патрон, для закрепления коротких заготовок с торца;
  • центр-вилка, для установки и обработки длинных деталей по центру;
  • планшайба.

Для крепления заготовки за наружную поверхность используют следующие приспособления:

  1. Чашечный патрон. Состоит из цилиндрической полости с одной стороны, и хвостовика под установку шпинделя с другой стороны.
  2. Тисочный патрон. Нужен для обработки заготовок в форме четырехугольника. Для работы заготовку зажимают тисками патрона и прижимают винтом.

Оба вида патрона могут иметь вместо конических хвостовиков винтовые нарезки для установки на наружной части шпинделя.

Электрооборудование и технические параметры

Токарный станок СТД-120м комплектуется трехфазным асинхронным двигателем, работающим от переменного тока 380В. Максимальное потребление электричество мотором — 0.4 Кв.

Аппарат управляется кнопочным блоком, на котором находится кнопка переключения скорости, а также кнопка выключения устройства.

Внутри короба управления располагается трансформатор освещения 380/24 В.

Важно!
Не пытайтесь самостоятельно починить или разобрать асинхронный двигатель устройства. Для починки данного узла вызывайте проверенного электротехника.

Обзор современных производителей

Компания «ЛИОН» официальный дилер в РФ компаний, выпускающих токарные станки для дерева. Центральное представительство находится в городе Москва.

Токарный станок по дереву: устройство, характеристики и обзор моделей

Шведская компания Logosol на протяжении уже более полувека является мировым производителем и поставщиком деревообрабатывающего оборудования по всему миру.

Продукция этой марки по праву ценится представителями малого и среднего бизнеса за отличное качество в сочетании с доступной ценой.
Производят высокоточные промышленные станки:

  • токарные;
  • токарно-фрезерные;
  • токарные с ЧПУ;
  • токарно-копировальные.

Китайская компания WoodTec экспортирует оборудование на внешний рынок. С 2003 года станки используются на заводах РФ. Она специализируется на сложном и дорогом оборудовании. Поставляет их крупным предприятиям и предпринимателям, работающих на выпуске мебели, декоративных изделий из дерева.
Станки 3 типов:

  • фрезерно-гравировальный с ЧПУ;
  • токарно-фрезерные с ЧПУ;
  • токарно-фрезерные с ЧПУ.

Компания на базе Белорусского машиностроительного завода, молодой холдинг. Разрабатывает, производит, продаёт качественные многофункциональные станки. Из них более 10 модификаций настольных и бытовых токарных станков для домашней мастерской.

Производитель поставляет продукцию по разумным ценам. Сейчас компания работает, как распределенный холдинг по РФ, с производством в Республике Беларусь городе Могилев.

Токарно-винторезный станок BELMASH WL-300/450VS (S079A)

Токарный станок по дереву: устройство, характеристики и обзор моделей
Фото: market.yandex.ru

Токарный станок Белмаш BELMASH WL-300/450VS S079A используется домашними мастерами и столярами на небольших производствах. Отшлифованные направляющие гарантируют плавный ход обработки. Конструкция позволяет обтачивать заготовку диаметром до 305 мм и длиной до 455 мм. В зависимости от выполняемой задачи, а также твердости материала, пользователь имеет возможность выбрать один из трех возможных скоростных диапазонов: 450-1100 об/мин, 960-2400 об/мин, 1400-3500 об/мин. Настройка диапазона осуществляется путем перестановки ремня. Для плавной регулировки оборотов в заданном диапазоне есть рукоять. Продолжительный срок эксплуатации обусловлен высокой прочностью конструкции. Бабки (передняя, задняя), подручник и станина выполнены из чугуна.

Токарно-винторезный станок BELMASH WL-300/450VS (S079A)

Преимущества:

  • Коллекторный двигатель с быстросменными щетками
  • Длина подручника 200 мм
  • Устойчивая конструкция
  • Долгий срок службы
  • Легкость в эксплуатации
  • Компактный корпус
  • Чугунная станина снижает уровень вибрации

Лучшие токарные станки по дереву

Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой

Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом

Энкор Корвет-74

Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.

За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.

Достоинства:

  • Регулируемый резцедержатель;
  • Надежная защита от самопроизвольного пуска;
  • Основание в стандартной комплектации;
  • Двигатель рассчитан на интенсивную работу;
  • Низкая цена.

Недостатки:

Недостаточная мощность мотора для заготовок более 300 мм в диаметре.

Einhell 1000/1

Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.

Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.

Достоинства:

  • Низкая цена;
  • Легко регулируется суппорт;
  • Упор в комплекте;
  • Низкий уровень шума;
  • Максимальная длина заготовки 1 метр.

Недостатки:

Греется при интенсивной работе с сырым деревом.

Skrab 57000

Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.

Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.

Достоинства:

  • Защитный кожух из прочного пластика;
  • Низкое энергопотребление;
  • Обороты регулируются в автоматическом режиме;
  • Рассчитан на интенсивную работу.

Недостатки:

Высокая цена для своего класса.

Record Power DML 305

Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.

Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.

Достоинства:

  • Качество сборки;
  • Диаметр заготовок до 305 мм;
  • Хорошая комплектация;
  • Широкий выбор дополнительных опций;
  • Стабильная работа под нагрузкой.

Недостатки:

  • Завышенная цена;
  • Нет функции поворота передней бабки.

Достоинства и недостатки

Массовое распространение данного станка в учебных заведениях обусловлено несколькими положительными факторами:

  1. Небольшая стоимость и большой эксплуатационный срок.
  2. Повышенный уровень защиты рабочего места.
  3. Комфортность работы, подсветка заготовки.
  4. Базовый набор функций и инструмента для обучения ученика.

Указанные характеристики делают данную модель одной из самых востребованных для обучения. Но и в ней есть свои минусы:

  1. Наличие трехфазного источника питания для работы двигателя 380В.
  2. Нужно делать специальную подводку питания.
  3. Небольшой размер заготовки в длину. Хороший черенок для лопаты выточить не получится.
  4. Наличие всего двух скоростей работы.

Станок способен обрабатывать мелкие детали из древесины мягких пород влажностью не более 20–25%.

Какие факторы влияют на стоимость и основные критерии выбора?

Влияние на стоимость оказывают факторы использования станков по их назначению, габаритов, наличия программных устройств, количество скоростей вращения двигателя и приводной системы. Бренд токарной машины повышает её стоимость в 1,3-1,6 раза

Важное, комплектация

Устройство также как машина комплектуется разнообразными приспособлениями для комфорта и хорошего управления. Сделать выбор на комплектность по доступной цене надо с умом. В оборудованном станке может не получиться, то что хочется для работы:

  1. Станина, лучше иметь разборную, толщиной до 5-6 мм. Больше не требуется. — основа фрезерного станка.
  2. Двигатель, экономичный и не дорогой тоже хорошо помогает обрабатывать заготовки из дерева.
  3. Драйверы выбираются к двигателю с ним комплектуются.

Станки с ЧПУ

Автоматы с ЧПУ (числовое программное управление) отличаются от остальных станков точностью и простотой работы на нем. При работе используются три системы.

  • Разомкнутые – поток информации всего один. Автомат первоначально расшифровывает установленные параметры, затем отправляет команды остальным механизмам.
  • Замкнутые – здесь два потока информации. Один идет от считывающего механизма, второй – от измеряющего.
  • Самонастраивающиеся – автомат самостоятельно корректирует информацию, которая может меняться во время работы с заготовками.

Токарный станок по дереву: устройство, характеристики и обзор моделей

В зависимости от способа управления станы с ЧПУ могут быть трех видов.

  • Позиционные – механизм для работы с материалом устанавливается в определенном положении, а после начинается сама работа.
  • Прямоугольные – используются для элементов ступенчатой формы. Автоматы с таким управлением автоматически переключают передачу (продольную и поперечную).
  • Контурные – работа аппаратуры происходит без перерывов в соответствии с указанными командами.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Важно!

На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

Характеристики:

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

Технические характеристики:

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

Параметры:

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

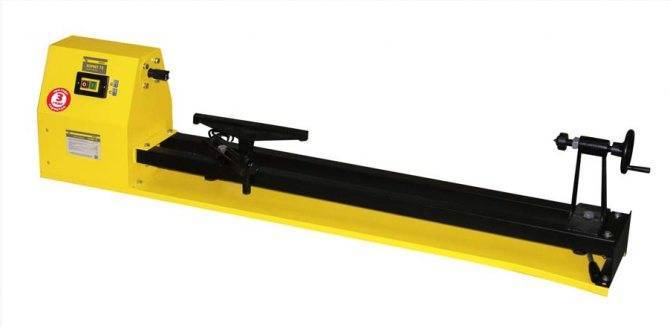

Станок токарный по дереву Корвет-73

Токарный станок по дереву: устройство, характеристики и обзор моделей

Фото: market.yandex.ru

Токарный станок Корвет-73 отличается легким весом. Станина станка выполнена из уголка и листовой стали. Это существенно снижает вес станка и его стоимость. Токарный станок с межцентровым расстоянием 1000 мм становится более доступным для частного потребителя. Станок имеет 4 скорости вращения шпинделя. Скорости меняются перестановкой ремня на ступенчатых шкивах. В конструкции станка предусмотрены отверстия для крепления станка к верстаку. Максимальная длина обрабатываемой заготовки – 1000 мм. Максимальный диаметр обрабатываемой заготовки над станиной – 350 мм. Максимальный диаметр обрабатываемой заготовки над креплением подручника – 300 мм. Передача – ременная.

Популярные статьи  Пластиковые входные двери для частного дома, фото и особенности

Станок токарный по дереву Корвет-73

Преимущества:

  • Экономичный электродвигатель
  • Простота использования станка
  • Станок не требует специального обслуживания
  • Станок легок и пригоден к перевозке в легковом автомобиле
  • Ременная передача предохраняет двигатель от перегрузок

Краткое описание

Копировально-фрезерные станки (КФС) предназначены для обработки деталей из дерева методом копирования. Разновидности метода:

  • контурное или 2-х мерное (2-D) фрезерование;
  • объемное или 3-х мерное (3D) копирование.

Тот или иной метод используется в зависимости от формы обрабатываемого изделия.

Основное преимущество копировальных станков состоит в том, что можно изготавливать любое количество деталей с криволинейным контуром, являющихся копией исходного экземпляра. Все они будут абсолютно идентичными. В то же время станок обладает гибкостью, чтобы перейти на обработку другой детали, достаточно сменить эталон.

Поэтому сфера применения их достаточно широка: от мелкосерийного изготовления до массового производства. Наряду с достаточно большими станками для промышленного назначения существуют компактные настольные устройства. Копировальные станки используются в мебельном производстве, деревообрабатывающих цехах, в столярных мастерских индивидуальных предпринимателей.

Примеры обрабатываемых изделий

Ниже показан далеко не полный состав продукции, изготавливаемой с помощью КФС:

  • детали мебели — фасады, изголовья кроватей, спинки, ножки кресел и стульев;
  • предметы интерьера — обрамление камина, деревянные панно, рамки, подставки;
  • сувенирная продукция — статуэтки, шкатулки, медальоны;
  • строительные конструкции — обрамление арочных окон, заполнение филенчатых дверей;
  • архитектурные элементы — барельефы, декоративные фризы и бордюры, оконные наличники (прорезные или рельефные), карнизная резьба;
  • декоративные ограждения — элементы перил, балясины, экраны с орнаментом, детали забора;
  • деревянные элементы оружия — приклад, цевье;
  • рукоятки садово-хозяйственного инструмента, например, топорища.

Как можно заметить, перечисленные детали имеют значительные отличия между собой, как по размеру, так и по форме. Если сгруппировать их по наиболее общим признакам, то становится очевидно, что для обработки деталей, относящихся к одной группе, требуется своя конструкция (компоновка) станка.

Принцип работы копировального устройства

Для тиражирования изделия используется один из экземпляров, служащий шаблоном. Головка с режущим инструментом (фреза) соединена в одно целое с копировальным щупом.

При 2-х мерном фрезеровании щуп движется по образующей копируемого контура, а вращающийся инструмент повторяет это движение, в результате чего получается копия шаблона.

Когда фрезеруют объемную деталь, копирующий наконечник сканирует 3-х мерную модель и заставляет фрезу двигаться по эквидистантной (подобной) траектории. Характер движений копировальных станков бывает 2-х видов:

  • Шаблон и обрабатываемая заготовка неподвижны, режущая головка перемещается в продольном направлении, снимая за один двойной ход некоторый объем материала.
  • Шаблон и заготовка (одна или несколько) вращаются, а фреза перемещается в радиальном направлении по копиру. В результате чего повторяет профиль копируемого сечения. При этом режущий узел или деталь равномерно передвигают вдоль продольной оси изделия.

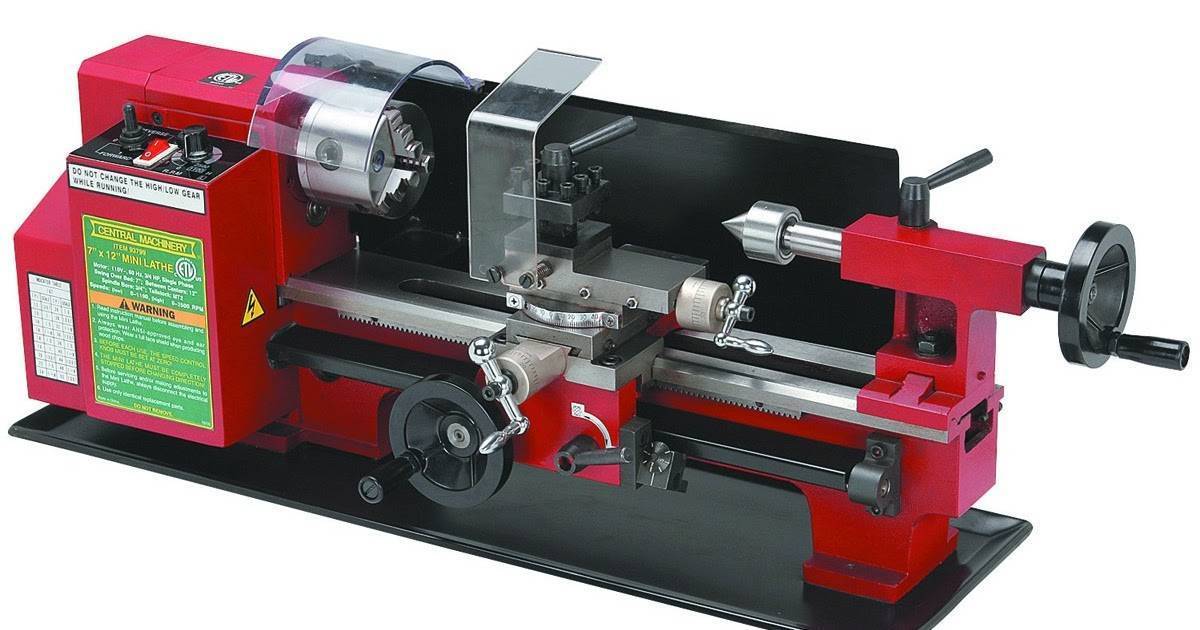

Критерии при выборе

Стоимость токарного станка, предназначенного для работы дома или в гараже, исчисляется десятками тысяч рублей. Понятно, что далеко не каждый человек согласится потратить эти деньги непонятно на что

Поэтому к выбору изделия по работе с металлом следует подходить с особым вниманием

Основные параметры

В первую очередь при выборе изделия следует акцентировать внимание на следующие параметры:

  • Цена. Стоимость приобретения каждый устанавливает сам. Тем не менее не рекомендуется приобретать самые дешёвые решения (особенно от неизвестных китайских компаний).
  • Рабочее напряжение. Как правило, в домах напряжение 220 В однако некоторые токарные станки работают от трёхфазного напряжения (380 В). При выборе устройства это необходимо учитывать.
  • Мощность двигателя. По сути дела, чем больше этот параметр — тем лучше. Например, с обработкой заготовок из твёрдых сплавов только мощный двигатель. Но в то же время следует учитывать, что устройства с высокой мощностью потребляет больше электричества.
  • Работа с заготовкой. Обрабатываемые детали имеют разную длину и ширину. Поэтому если устройство может справиться с длинной и широкой заготовкой — это очень хорошо. Правда, из-за этого увеличиваются размеры и стоимость самого токарного станка. Исходя из этого, рекомендуется приобретать устройства в соответствии с потребностями. Так, в большинстве случаев вполне достаточно обработки 30-сантиметровой заготовки.
  • Базовые возможности. Минимальный набор следующий: возможность нанесения резьбы с изменением её частоты, а также смена направления движения резца. Крайне рекомендуется приобретать изделия со шкалой на регулировочных рычагах. Также нелишним будет наличие автоматического перемещения суппорта в продольной поверхности.
  • Надёжность. Детали качественного изделия должны быть изготовлены из твёрдых сплавов металлов. Поэтому вряд ли среди дешёвых разновидностей можно найти качественное устройство по металлу. Пренебрегая этим параметром необходимо готовиться к тому, что однажды токарный станок попросту выйдет из строя.

Дополнительные параметры

При выборе устройства для работы с металлом, помимо основных моментов также рекомендуется учитывать дополнительные качества. Это позволит приобрести наиболее подходящий токарный станок, а также придаст уверенности, что покупка этой модели была обоснованной. Итак, дополнительные качества следующие:

  • Габариты. Как правило, чем компактнее токарный станок — тем меньше мощность двигателя. Если агрегат будет часто «путешествовать» с места на место, рекомендуется приобрести модель с небольшим весом (не более 45 кг). Тем не менее размеры и вес устройства каждый определяет сам.
  • Частота использования. Вряд ли вам понадобится дорогой токарный станок, который вы будете использовать 1–2 раза в год. В то же время при частой эксплуатации, не следует скупиться на бюджетные модели.
  • Частота делений лимба. Чем ближе деления расположены друг к другу, тем более точная настройка.
  • Регулировка скорости вращения. Обрабатывать различные материалы удобнее, если задать необходимую скорость вращения.

  • Рычажная смена направления. В некоторых токарных станках направление движения резца меняется через перекладывание ремня. Более удобный и практичный вариант — это рычаг.
  • Диаметр пиноли. Чем шире эта деталь, тем меньше заготовка подвержена вибрации.
  • Тип двигателя. В большинстве случаев «движки» в токарных станках по металлу имеют приблизительно одинаковые характеристики. Однако на этом фоне выделяются асинхронные разновидности, которые обладают большим ресурсом.
  • Комплектация. По возможности следует приобретать токарные устройства, имеющие дополнительные компоненты. Например, кожух, поддон или приспособления для выполнения более сложной работы.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
