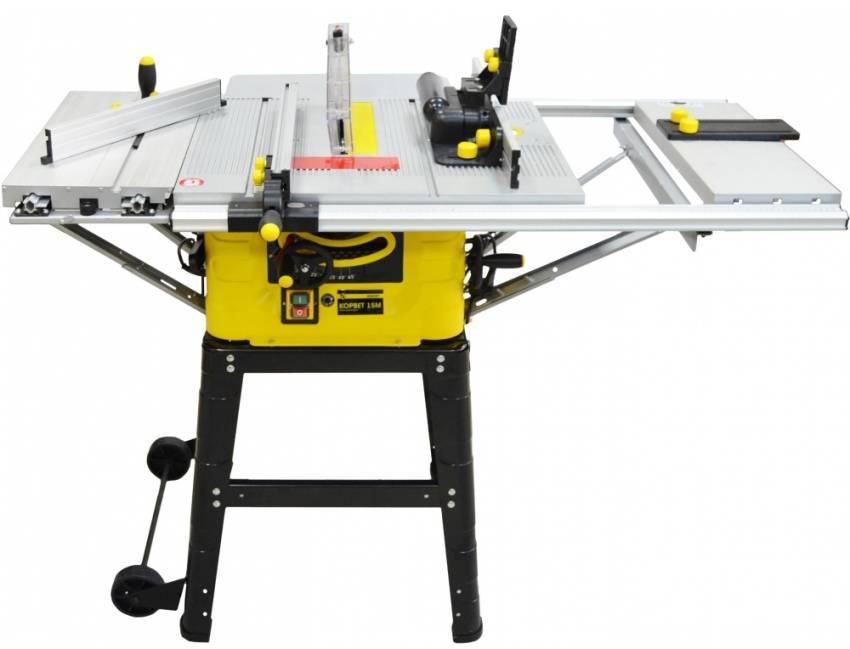

Стационарная циркулярная пила: помощник для распиловки

Изготовление стационарной циркулярки своими руками из дисковой пилы

На первом этапе надо определить основные технические характеристики. Начинают с уточнения параметров заготовок и объёмов работ. Если предполагается обработка древесины (без распиливания брёвен), достаточно рассчитывать на толщину среза до 5−9 см. Частоту вращения диска стационарной циркулярной пилы выбирают в диапазоне 4−5 тыс. об/мин.

Мощность электромотора советуют ограничить 1−1,2 кВт, чтобы не увеличивать потребление энергии

Однако надо обратить внимание не серийные изделия. В моделях бытового класса устанавливают силовые агрегаты от 1,4 кВт и более

Это позволяет выполнять сложные операции без чрезмерных нагрузок на технику. Дополнительным плюсом будет продление долговечности циркулярного станка по дереву, сделанного своими руками.

Важно! Обязательно надо учесть особенности сети: напряжение, количество фаз, параметры электропроводки.

Создание чертежей и изготовление своими руками стола для циркулярки

Конструкторскую документацию надо подготовить в обязательном порядке. Не нужно точно соблюдать все требования профильных инженерных стандартов. Однако простейшие чертежи «от руки» помогут правильно подготовить отдельные компоненты и выполнить сборку стационарной циркулярной пилы без ошибок. На их основе получится быстро написать список необходимых приобретений: деталей, инструментов, расходных материалов.

Комбинированное оборудование – стационарная циркулярная пила и фуганок

Для изготовления таких конструкций можно применить древесину твёрдых пород. Её обрабатывать проще, чем металл. Стол циркулярный своими руками делают по высоте будущего пользователя. Надо уточнить габариты с учётом личных предпочтений и максимальных размеров обрабатываемых заготовок.

Установка двигателя, вала, подъёмного механизма для циркулярки

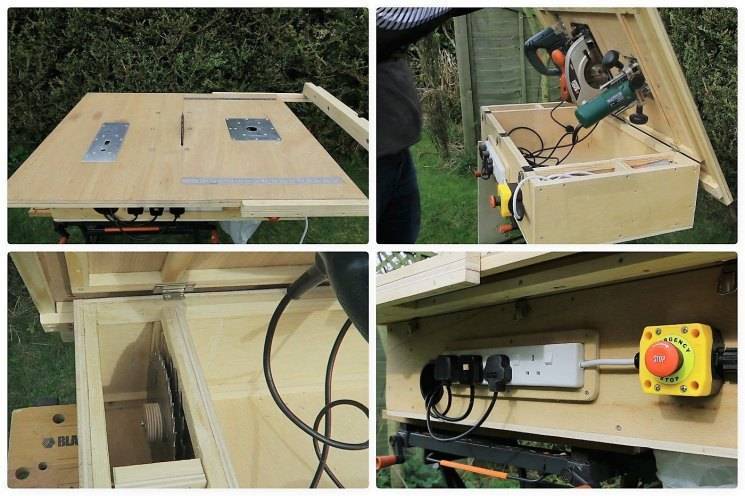

Проще всего взять для основы ручной электроинструмент. В этом варианте основные функциональные узлы сделаны с применением фабричных технологий. Это позволяет без лишних трудностей обеспечить высокое качество обработки, надёжность и безопасность.

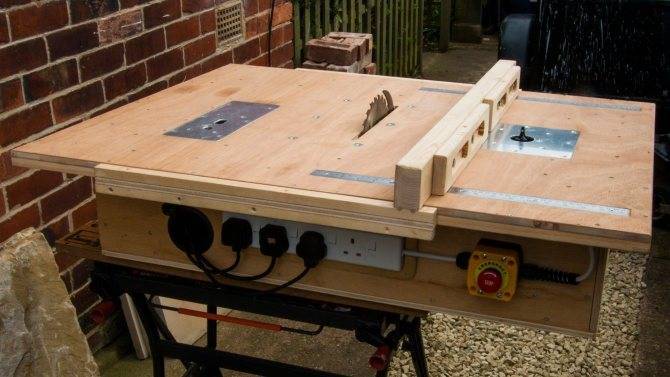

Самодельный стол для ручной циркулярной пилы (сборочная схема)

Если выбран вариант с применением отдельных комплектующих, надо обратить внимание на следующие важные детали:

Сделать качественный вал и шкивы вместе с ремнями привода самому будет сложно. Проще приобрести готовые изделия хорошего качества.
Аналогичным образом поступают при определении с механизмом подъёмного устройства. С его помощью перемещают диск либо столешницу с одновременным сохранением прямого угла между осевыми плоскостями этих частей.
Электродвигатель для циркулярной пилы лучше выбрать с питанием от сети 220 V для простоты подключения. Его монтируют на резиновых подушках для снижения уровня вибраций. Следует продумать эффективную защиту от пыли, но не преграждать доступ воздуха для охлаждения.

Монтаж электрических компонентов

Сборку этих частей циркулярной пилы стационарной своими руками выполняют при отключённом питании. Специальными мероприятиями блокируют случайную подачу тока в рабочие цепи. Для создания более совершенных конструкций применяют:

плавный пуск электромотора;
защиту силового агрегата от перегрузок (по температуре);
системы торможения;
дополнительные аварийные выключатели и блокировки.

Простейший вариант подключения двигателя к сети 220V

Особенности изготовления циркулярной пилы своими руками с двигателем от стиральной машины

Эти моторы не отличаются высокой мощностью. Поэтому придётся применить передаточный механизм, увеличивающий крутящий момент на оси диска.

Функциональный станок можно собрать из подручных средств за несколько часов

Для закрепления опорной планки в нужном положении автор проекта применил две струбцины. Из ДСП от старой мебели сделан достаточно прочный корпус. Внутри закреплён двигатель с ременным приводом на стандартный диск.

Полезные советы нашей редакции, дополнительная информация

Значительно упрощают выполнения рабочих операций специальные приспособления для циркулярки, которые можно сделать своими руками:

направляющие для перемещения заготовок под разными углами;
столики, расширяющие рабочую поверхность;
высокие опоры для обработки крупных изделий;
«досылатели», которые повышают уровень безопасности;
накладки с нескользящими поверхностями на прижимных устройствах, обеспечивающие надёжную фиксацию деталей в процессе обработки.

На этом видео показан алгоритм создания циркулярки своими руками:

Разновидности циркулярных пил в зависимости от конструкции

Циркулярные пилы по дереву различаются конструктивным исполнением, что отражается в мобильности инструмента и размерах обрабатываемых изделий.

Для выполнения большого объема однообразных циркулярных работ используется стационарная конструкция. Инструмент расположен на отдельной раме, которая имеет внушительные габариты. Такое приспособление требует отдельного места для установки с обустройством надежного основания. Стационарные пилы отличаются высокой мощностью двигателя, что позволяет обрабатывать крупные заготовки.

В зависимости от степени мобильности стационарные циркулярные пилы могут быть тяжелыми или облегченными. В первом случае инструмент оснащен литым основанием, в результате чего конструкция имеет большой вес. Такие пилы позволяют выполнять пропил глубиной до 14 см. Облегченные устройства оборудованы открытыми станинами или съемными опорами, благодаря которым можно осуществить транспортировку или перемещение устройства.

Циркулярные пилы различаются по мощности и назначению

Некоторые модели можно располагать на столе. Для этого они имеют невысокую подставку, что способствует устойчивости конструкции. Такие пилы могут выполнить пропил до 5 см глубиной.

Существует третий тип устройств, который представлен гибридной дисковой циркулярной пилой. Она имеет литую станину меньшего размера (по сравнению с тяжелыми пилами). Такой инструмент работает с меньшим уровнем шума и позволяет обработать изделие шириной до 75 см. Это наиболее оправданный вариант для мини-мастерской.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Виды стационарных циркуляционных пил

Стационарные циркуляционные пилы имеют ряд особенностей. Прежде всего, конструкцию крепления к основанию. Она может быть литой или сборной. Кроме того, по вариативности решения разных задач это оборудование может быть комбинированным.

Циркуляционная пила с литым основанием

Такой вариант крепления рабочей поверхности на станину считается самым правильным. Конструкции такого типа максимально устойчивы, часто дополнительно утяжелены, что позволяет проводить распил массивных конструкций. Для закрепления к основанию таких агрегатов чаще всего используется бетон.

Стационарный круглопильный станок по дереву

Такая конструкция полностью «поглощает» возможную вибрацию, шума от неё намного меньше, и она позволяет стационарно провести электричество разной мощности. Кроме того, станок такого типа позволяет использовать место под столешницей для организации дополнительного места под инструменты. Не говоря уже о более универсальной конструкции как таковой. Рукастый мастер может легко превратить обычную пилу в дрель или шлифовальный станок.

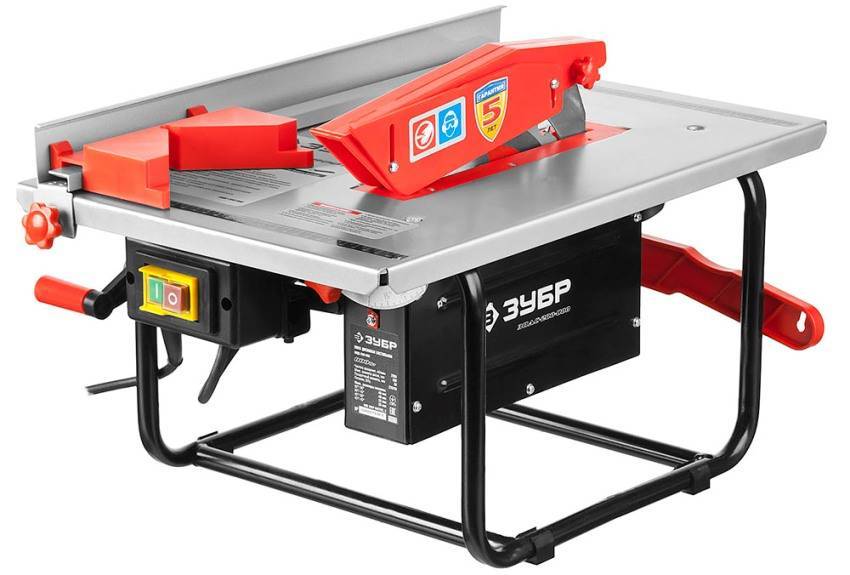

Настольная циркуляционная пила

Такие модели чаще всего используют в небольших мастерских, где нет возможности выделить отдельное место под стационарную циркуляционную пилу

Среди преимуществ – прежде всего, компактность, мобильность и подключение к одному типу розетки 220 V. В некоторых моделях предусмотрены специальные угловые упоры на ножках под крепежи, чтобы зафиксировать конструкцию на время работ в определённой точке помещения. Это позволит несколько снизить вибрации и обезопасить мастера.

Комбинированные модели циркуляционных электрических пил

Комбинированные модели или гибриды сочетают в себе небольшие, по сравнению с литыми конструкциями, размеры, более защищённый корпус мотора (а значит, и более тихую работу). Это универсальные агрегаты для обработки дерева с фрезой, сверлильным станком, пилорамой и другими приспособлениями, которые будут необходимы для определённых типов работ. Особенности комбинированных моделей:

Сочетание нескольких функциональных устройств.
При наличии функции торцовки пильный инструмент может принимать необходимый угол, делать срезы разной конфигурации, а также распилы под углом.
Экономия средств на покупку оборудования.
Такие пилы могут работать как с древесиной, так и с пластиком, оргстеклом и алюминием (если предусмотрена фрезерная машина).
Возможен как продольный, так и поперечный распил.
Несмотря на свою многофункциональность, такие агрегаты компактнее профессионального оборудования.

Главный минус комбинированного инструмента – ограничение по глубине распила. Кроме того, немного снижается функциональность каждого отдельного типа оборудования

Если говорить о стандартной мощности гибридных устройств, то они работают в пределах диапазона от 1,5 до 2 кВт. Они могут обрабатывать болванки до 75 см шириной.

Устройство инструментов

На протяжении многих лет с момента изобретения циркулярной пилы конструкция этих инструментов принципиально не меняется. Известные бренды постоянно совершенствуют модели, повышая производительность, снижая вес изделий, добавляя вспомогательные полезные функции, но основными узлами инструментов по-прежнему остаются:

электродвигатель;
редуктор с корпусом;
платформа и направляющая;
защитный кожух.

Качество изготовления этих элементов определяет общее качество изделия.

Режущим элементом циркулярной пилы выступают пильные диски, но они являются не постоянными элементами конструкции, а расходными материалами.

пильный диск

Принцип действия дисковой пилы понятен из её устройства. Двигатель через редуктор вращает пильный диск, зубья которого разрезают материал. Простое строение можно считать достоинством таких инструментов – они надежны, их эффективность проверена и доказана многолетней практикой.

Параметры дисков для циркулярной пилы

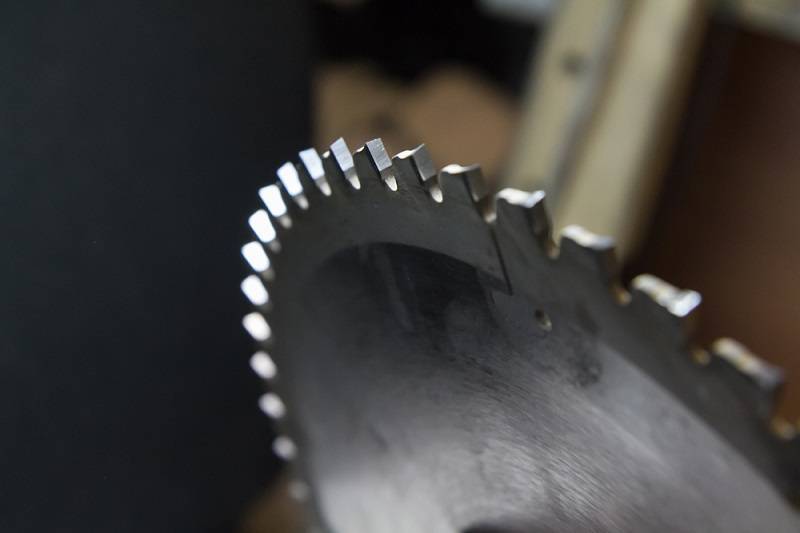

Диск – это металлический круг с зубьями на торце. Пильные диски по дереву для циркулярной пилы предназначены для разных задач, что нужно учитывать при покупке. Неправильно выбранная оснастка приведет к неровному резу, он будет идти туго с ожидаемой порчей расходника.

При раскрое обязательно нужно следить за перегревом. Для стали характерно повышение температуры тела при постоянном трении, особенно о древесину. При этом процессе происходит расширение металла, которое приводит к перекосу «восьмеркой». Деформация начинает проявлять себя в небольшом биении, которое ранее не испытывалось. Нередко повышение температуры вызывают на теле металла небольшие выпуклости, которые не заметны глазу, но ощутимы на ощупь. Со временем они начинают расширяться и становятся еще более заметными. Эксплуатация циркулярки с таким диском приведет к износу двигателя и пробоям в якоре.

При покупке нужно учитывать вероятное расширение, так как даже диск, соответствующий характеристикам инструмента, может начать расширяться от температур. Для ликвидации этого дефекта существуют термокомпенсаторы. Это прорези, которые забирают на себя расширение и не дают ему деформироваться. Кроме этого, по технике безопасности, нужно делать периодические перерывы, чтобы обеспечить остывание двигателя и круга.

Показатель чистоты реза – количество зубьев. В моделях для производительной работы зубьев меньше, а их размер больше. Также они имеют положительный наклон. Они значительно быстрее справляются с резом древесной плиты или дерева, но края покрываются мусором и неотрезанными волокнами. Их придется самостоятельно очищать с помощью стамески.

Диск пильный по дереву для чистого реза имеет большее количество зубьев (от 42) с отрицательным уклоном. Продуктивность их снижена, но в замен дают чистый торец, без торчащих волокон.

Важно смотреть на предназначения диска. На циркулярке есть оснастка для:

Металла;
Дерева;
Древесных плит (ДВП, ДСП, МДФ, фанера, ОСБ);
Пластик;
Газобетон и пеноблоки.

Устройство циркулярки со стационарной установкой

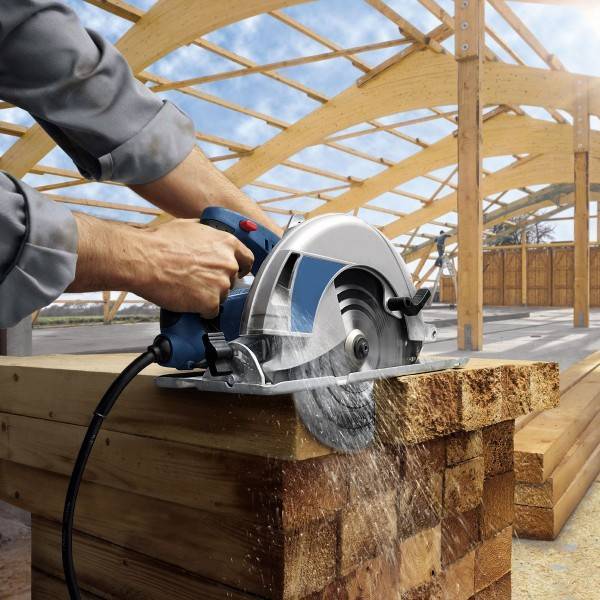

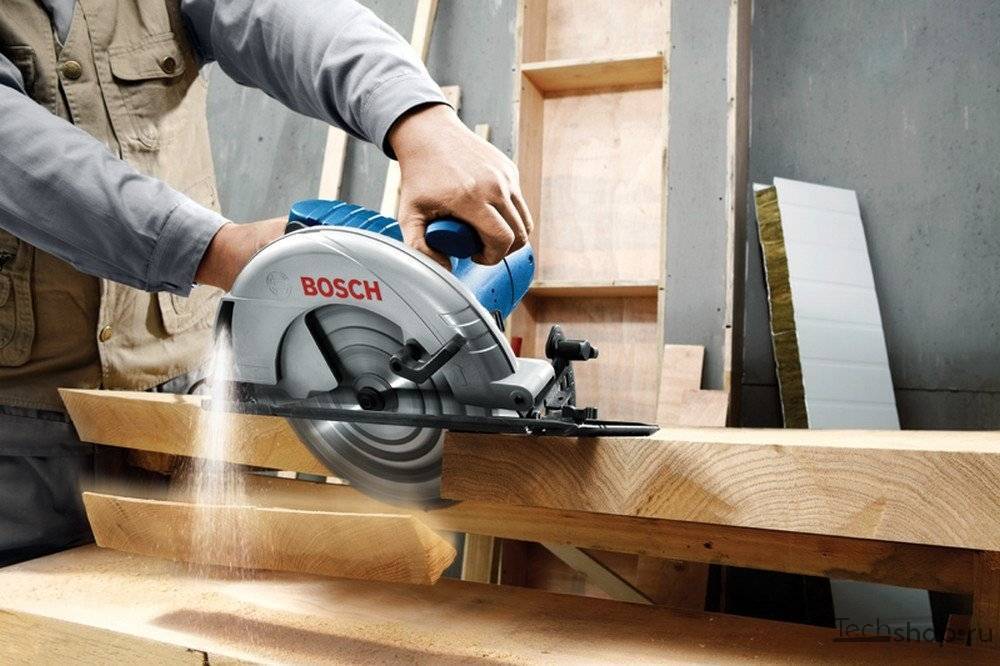

Циркулярная пила создана для поперечной и продольной резки относительно мягких материалов: дерева, древесных плит, пластмасс, цветных сплавов. Ручной инструмент работает быстро и точно, поэтому широко применяется при различных столярных работах, а также при:

выполнении кровельных работ;
настилке половых покрытий;
изготовлении мебели.

Заменив диск на ручной циркулярке, можно выполнять резку мягких металлов и профилей. А установив на верстак с помощью специального устройства — превратить ее в станок.

Главные элементы циркулярной пилы:

электромотор;
редуктор в корпусе;
направляющая;
платформа;
защитный короб;
стационарное крепление.

Корпус инструмента выполняется из прочного пластика и лишь у единичных моделей из металла. Так как при работе производится много пыли и стружки, производители предусматривают систему стружкоудаления. Как правило, это выход для подключения промышленного пылесоса. Существуют модели со встроенным контейнером для сбора пыли — удобное решение для разовых работ.

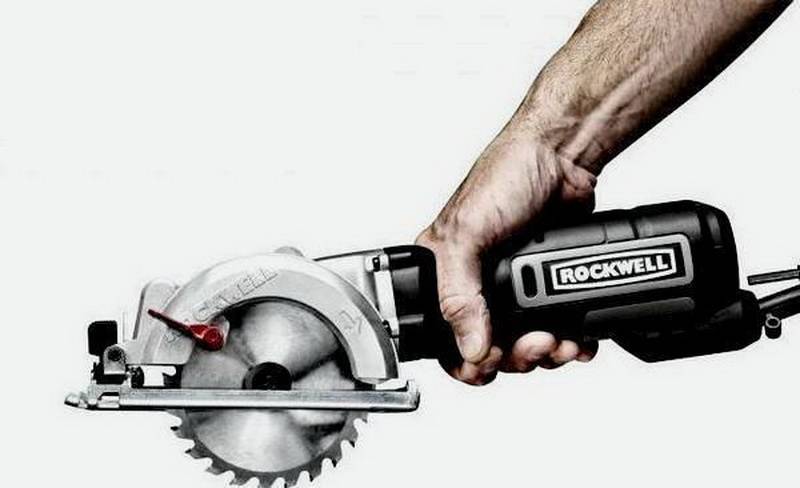

На современных ручных моделях устанавливают только коллекторные электромоторы мощностью 750 — 2500 Вт. Этот показатель определяет число оборотов диска и возможности инструмента. Самые мощные модели имеют частоту оборотов до 5000. Мощный мотор требует охлаждения, которое обеспечивается вентиляционной системой корпуса.

Платформа имеет большое значение при выборе. Она может быть:

штампованная — более дешева, подходят для любителя;
литая алюминиевая — не деформируется, прочная и устойчивая.

Нередко на платформу наносится градуированная шкала, помогающая точнее распиливать заготовки.

Направляющая шина — служит для выполнения ровного реза. Некоторые производители оснащают свой инструмент направляющей. Но так бывает не всегда.

Выбирая направляющую, следует учитывать модель и производителя ручной циркулярки. Шина зачастую достаточно дорога, поэтому целесообразнее приобретать инструмент, уже укомплектованный направляющей.

Комплектация пилы

Каждый производитель предлагает множество вариантов комплектации своих изделий. Самые важные дополнения это:

ограничитель — используется для снятия ровных кромок материала, превращения необрезной доски в обрезную, отпиливания длинных полос материала от куска;
линейка — прикрепляется на болтах к платформе и помогает отмерить ширину отрезаемого куска.

Больше всего дополнительных приспособлений у недорогих пил азиатского производства. Именитые бренды обычно ограничиваются скудным набором самого устройства и ограничителя. Остальное придется докупать.

Установка пилы на стационарное крепление

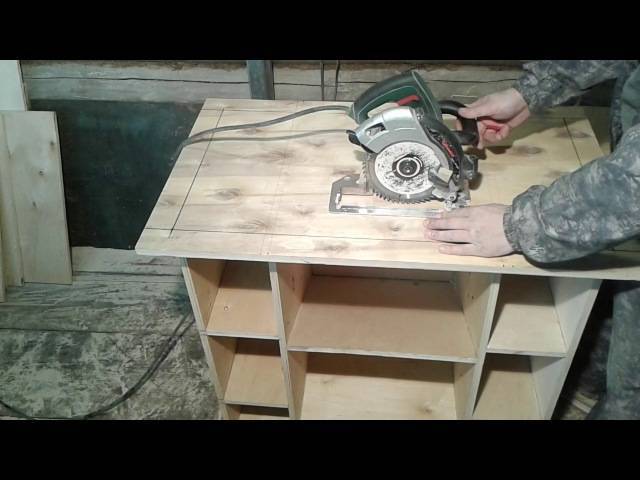

Прикрепляем ножки: вынимаем заглушки-болты и вместо них ввинчиваем болты для фиксации ножек.
Прикрепляем пластину, фиксирующую защиту. Защита должна быть вправлена в корпус и прижата пластинкой.
С помощью струбцин прикрепляем инструмент к верстаку, вставляя крючки в специальные отверстия.

Устанавливают «вверх ногами» только специально разработанные модели! Иначе вероятна перегрузка инструмента или заклинивание диска, влекущее дорогостоящий ремонт. Многие производители ручных циркулярных пил предупреждают о невозможности использования инструмента в перевернутом виде. Информацию об этом ищите в инструкции по эксплуатации.

На рынке представлено немного моделей с возможностью стационарной установки. В основном это отечественная продукция. Отличительные свойства — большой диаметр круга и мощный электродвигатель.

Союз ЦПС-50200	Калибр ЭПД — 2100Ст	Craft CCS 2200	Байкал	Rebir RZ 2-70-2	Интерскоп ДП-2000
Мощность, Вт	2500	2100	220	1500\1800	2150	2000
Число оборотов на холостом ходу, об\мин	6000	4800	5500	3700\4100	6000	4200
Диаметр диска, мм	200	200	200	200	205	235
Макс. глубина пропила, мм	58	65	68	70	72	85
Угол наклона, град	до 45	до 45	—	до 45	до 45	до 45
Вес, кг	7	6,6	—	5,7	6,7	7,8

Таблица 1. Характеристики некоторых моделей циркулярных пил с настольным креплением, представленных на отечественном рынке

Техника безопасности

Ручная циркулярная пила — травмоопасный инструмент, поэтому производители принимают различные методы защиты и рекомендуют работая с ней соблюдать установленные технической документацией правила:

Прежде чем приступить к использованию инструмента, стоит прочитать и ознакомиться с руководством по эксплуатации.
Рабочее место должно быть хорошо освещено и освобождено от загромождений.
Нельзя работать в присутствии огнеопасных веществ, так как машина источник искр в процессе распила, что может привести к пожару.
При работе нужно использовать средства защиты, такие как противопыльный респиратор, очки, нескользящую обувь. Нельзя использовать свободную одежду.
Электрический инструмент должен быть в исправном состоянии, поэтому перед работой надо проверять на дефекты конструкции.
Нужно следить, чтобы режущие приспособления были острыми, в таком состоянии их легче контролировать.
Чтобы заменить полотно необходимо выключить пилу.
Руки не должны находиться вблизи места распила.
Нельзя убирать отрезанные детали в момент вращения полотна, а для уборки стружки лучше применять систему отвода.
Перед работой надо осмотреть изделие на наличие сучков и гвоздей.
Запрещено пытаться остановить работу пилы путём бокового давления на диск.

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

Важно! Для удобства раскройки материала на рабочей поверхности нанесены направляющие линейки.

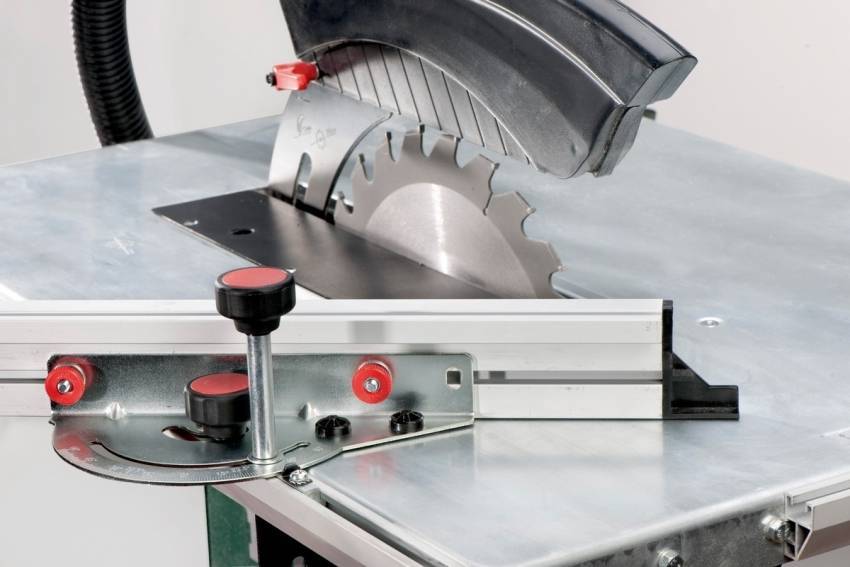

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

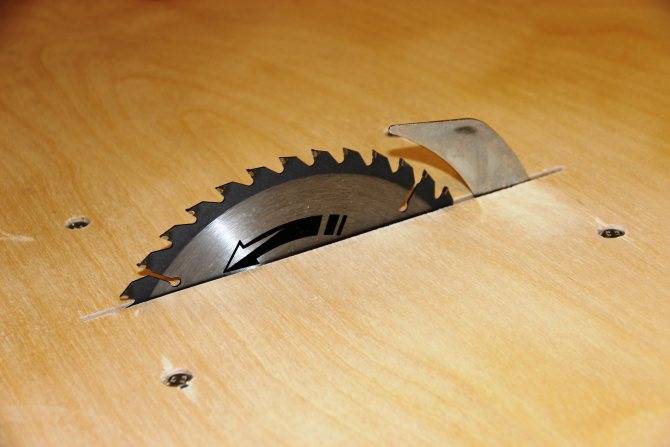

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Важно!Стационарная пила осуществляет распил материала исключительно по прямой линии, без возможности фигурной резки. Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка

Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.
